Широкоуниверсальный фрезерный станок сф 676: СФ-676 Станок фрезерный широкоуниверсальный. Паспорт, схемы, характеристики, описание

Широкоуниверсальный фрезерный станок СФ-676 — цена, характеристики с фото и видео, инструкция, отзывы

По статистическим данным основными потребителями станка являются предприятия отечественного военно-промышленного комплекса, которые используют станок как в серийном производстве деталей, так и в инструментальных, экспериментальных, вспомогательных, ремонтных подразделениях; а также предприятия перерабатывающей промышленности преимущественно для ремонтных и эксплуатационных целей.

Станок СФ676 позволяет выполнять различные операции: фрезерование плоских и фасонных плоскостей, сверление, резьбонарезание, центрование, цекование, растачивание, долбление, разметка и другие виды работ. На станке можно обрабатывать детали самых сложных конфигураций из различных материалов и с высокой точностью. На станке возможно использовать огромное разнообразие инструментов и приспособлений.

Используя станок CФ676 Вы максимально снижаете вспомогательное время, обрабатываете детали экономично и эффективно.

  • Кнопки управления «пуск» и «стоп»

  • Рукоятки включения скоростей

  • Рукоятка включения подач

  • Диск набора подач

  • Реверсирование двигателя

  • Упоры отклонения механической продольной подачи

  • Рукоятка зажима стола в горизонтальном направлении

  • Рукоятка зажима гильзы вертикального шпинделя

  • Рукоятка зажима суппорта в вертикальном направлении

  • Маховик ручной подачи шпиндельной бабки

  • Рукоятка зажима шпиндельной бабки

  • Установка вертикальной головки в нулевое положение

  • Рукоятка включения механической подачи шпиндельной бабки

  • Упор величины перемещения вертикального шпинделя

  • Квадрат зажима конуса инструмента в вертикальном шпинделе

































































Технические характеристики СФ 676

№

Показатель

Ед. изм.

Значение

1.

Габаритные размеры (длиннахширинахвысота)

Мм.

1200х1240х1780

2.

Масса СФ-676 станка в стандартной комплектации

Кг.

1050

3.

Размеры рабочей поверхности углового горизонтального стола стандартного (ширинахдлинна)/кол-во Т-образных пазов

Мм.

250х800 / 4 – серийно, 3 по запросу

4.

Размеры рабочей поверхности углового горизонтального стола увеличенного (ширинахдлинна) )/кол-во Т-образных пазов

Мм.

300х800 / 5

5.

Размеры рабочей поверхности вертикального стола (ширинахдлинна)

Мм.

250х630

6.

Перемещения по осям X,Y,Z

Мм.

450х300х380

7.

Конуса горизонтального и горизонтального шпинделя

Х

7:24-40 или Конус МОРЗЕ4

8.

Пределы частот вращения шпинделя горизонтального/вертикального (16 скоростей)

Об/мин.

50-1630/63-2040

9.

Пределы рабочих подач (16 подач)/ускоренная подача

Мм. /мин.

13-395/935

10.

Мощность электродвигателя главного привода/насоса охлаждающей жидкости

кВт.

3,0 / 0,12

11.

Класс точности по ГОСТ8-82

х

Н

12.

Тип измерительной системы (для станков с УЦИ, СППУ, ЧПУ)

Х

Прямая

13.

Принцип преобразователей линейных перемещений

Х

Оптический или магнитный

14.

Количество отображаемых/программируемых координат

Х

2 или3/2 (СППУ) 3 (для ЧПУ)

15.

Дискретность линейных преобразователей

Мкм

1

16.

Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, наименьшее/наибольшее

Мм.

80-440(80-460 при открытом защитном кожухе)

17.

Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола, наименьшее/наибольшее

Мм.

0-350

18.

Расстояние от торца горизонтального шпинделя до оси вертикального шпинделя

Мм.

115

19.

Наибольшее расстояние от торца горизонтального шпинделя до торца серьги

Мм.

315

20.

Наибольшее осевое перемещение вертикального шпинделя (ход пиноли)

Мм.

80

21.

Наибольший угол поворота вертикального шпинделя в вертикальной плоскости

Град

±90

22.

Цена деления лимбов/линеек

Мм.

0,05/1

23.

Наибольшее усилие резания, допускаемое//предельное механизмом подач

Кгс

550/600

24.

Допустимое значение осевой составляющей силы резания, действующей на вертикальный шпиндель, не более

Кгс

130

25.

Предельные значения уровня шума, создаваемые станком

дБа

93

26.

Наибольшее усилие на рукоятках, органов управления/ рукоятков маховиков перемещение по осям/подъем суппорта вверх

Кгс

4/4/8 (4/5/10 для УГС 300х800мм)

27.

Приводной ремень, тип/кол-во

Х

А2000Т/3

28.

Цепь приводная, тип/кол-во/кол-во звеньев

Х

ПР-12,7-1820-1/2/78+72

29.

Смазочная система

Х

Двухконтурная

30.

Основной заливной объем смазочного материала

Л.

4,5

31.

Применяемый смазочный материал

Х

И-30/ЦИАТИМ

32.

Вид климатического исполнения по ГОСТ15150

Х

УХЛ-4.1

33.

Род тока питающей цепи

Х

переменный трёхфазный

34.

Частота тока

Гц

50

35

Напряжение

В

380

36.

Количество двигателей на станке

Шт.

2

37.

Напряжение силовой сети

В

380

38.

Напряжение цепи управления

В

380

39.

Напряжение цепи освещения

В

24

40.

Двигатель привода

Х

АИР 100С4У3

41.

исполнение

Х

1 М 1081

42.

мощность

кВт

3

43.

частота вращения

Об/мин.

1500

44.

Электронасос

Х

П-0,25.М.10

45.

мощность

кВт

0,12

46.

производительность

л/мин.

22

47.

частота вращения

Об/мин.

2800

48.

Суммарная мощность всех электродвигателей

кВт

3,12

49.

Электродвигателя подач (для станок с СПУУ и с ЧПУ) шпиндельная бабка/салазки/суппорт

кВт

0,8/0,8/1

50.

Суммарная мощность всех электродвигателей (для станков с СППУ и с ЧПУ)

кВт

5,8

51.

Номинальный ток станка

А

7

52.

Номинальный ток сработки автоматического выключателя

А

10

53.

Точность позиционирования осей по ГОСТ27843-2006 (для станков с СППУ и с ЧПУ)

Мкм

20

54.

Повторяемость позиционирования осей по ГОСТ27843-2006 (для станков с СППУ и с ЧПУ)

Мкм

15

55.

Осевое биение шпинделей горизонтального/вертикального, не более

Мкм

15/10

56.

Радиальное биение конической поверхности шпинделей горизонтального/вертикального, не более

Мкм

10/10

57.

Плоскостность рабочих поверхностей вертикального и углового горизонтального столов на длине 500мм, не более

Мкм

20

58.

Взаимная перпендикулярность осей X,Y,Z, не более

Мкм

20

59.

Параллельность рабочих поверхностей направлению перемещений по осям, не более

Мкм

20

60.

Параллельность осей вращения шпинделей к направлению перемещения оси, не более

Мкм

20

61.

Перпендикулярность осей вращения шпинделей к направлению перемещения оси, не более

Мкм

30

62.

Параллельность базовых пазов к направлению перемещения оси, не более

Мкм

20

Основная спецификация широкоуниверсального фрезерного станка СФ676

  • Коробка скоростей — 751001

  • Коробка подач — 752001

  • Суппорт — 763001

  • Шпиндельная бабка — 766К001

  • Станина — 767001

  • Электрооборудование — 67690000

  • Комплект инструмента и принадлежностей — 7680000

  • Головка вертикальная по принципу «ДВОЙНОЙ ЦИЛИНДР» (съемный узел) — 764К001. 01-ДЦ

  • Стол угловой горизонтальный (съемный узел) — 7681К001.01 (250/4)

  • Защита направляющих оси Z;

  • Маслостанция типа Y-6(8) с коллектором на 8 дозаторов.

  • Освещение LED 24V – 3 светодиода CL.

  • УЦИ с линейными преобразователями ОАО «СКБ ИС» или GIVI-Electronics (для моделей с индексом Ф2,Ф3).

  • СППУ комплектующие ОАО «СКБ ИС»

  • ЧПУ на выбор Заказчика

Комплект поставки СФ 676



ОбозначениеНаименованиеКол.Примечание
СФ676Станок в сборе1Конус шпинделей ВШГ/ШБ 7:24-40 или КМ4

Запасные части





ОбозначениеНаименованиеКол.Примечание
751030Сухарь переводной4Приложено отдельным местом в общей упаковке
753035Сухарь2Приложено отдельным местом в общей упаковке
757038Сухарь1Приложено отдельным местом в общей упаковке

Инструмент













ОбозначениеНаименованиеКол.Примечание
7811-0022 НС 1Ключ ГОСТ 2839 14×171Приложено отдельным местом в общей упаковке
7811-0024 НС 1Ключ ГОСТ 2839 19×221Приложено отдельным местом в общей упаковке
7811-0025 НС 1Ключ ГОСТ 2839 22×241Приложено отдельным местом в общей упаковке
7811-0041 НС1Ключ ГОСТ 2839 27×301Приложено отдельным местом в общей упаковке
7811-0043 НС 1Ключ ГОСТ 2839 32×361Приложено отдельным местом в общей упаковке
7812-0375Ключ ГОСТ Р50123 61Приложено отдельным местом в общей упаковке
7812-0376Ключ ГОСТ Р50123 81Приложено отдельным местом в общей упаковке
7812-0379Ключ ГОСТ Р50123 141Приложено отдельным местом в общей упаковке
7811-0318 1Ключ ГОСТ 16984 55×601Приложено отдельным местом в общей упаковке
7810-0308 ЗВ1Отвёртка ГОСТ17199 0,6x4x1551Приложено отдельным местом в общей упаковке
7810-0928 ЗВ1Отвёртка ГОСТ17199 1×6,5×1901Приложено отдельным местом в общей упаковке

Принадлежности
















ОбозначениеНаименованиеКол.Примечание
764К001.01-ДЦГоловка вертикальная съемный узел1Установлена на станке
676.60.001Щиток1Установлена на станке
676.60.001Щиток1Установлена на станке
7681К001.01 (250/4)Стол угловой стандартный съемный узел1То же
766К012Горизонтальный хобот съемный узел1Приложено отдельным местом в общей упаковке
766К013Серьга съемный узел1Приложено отдельным местом в общей упаковке
хххх-315Оправка ф. 27 с наборными кольцами и втулкой1Приложено отдельным местом в общей упаковке
676.83.000Рукоятка1Приложено отдельным местом в общей упаковке
б/оШомпол головки1Приложено отдельным местом в общей упаковке
б/оШомпол бабки1Приложено отдельным местом в общей упаковке
ИЧ-10 кл. 1Индикатор часового типа1Приложено отдельным местом в общей упаковке
б/оНабор прижимных приспособлений (50 или 58 наим.)1Приложено отдельным местом в общей упаковке
ххх/ER32 (ER40)Цанговый патрон с набором цанг ER32 или ER40 (6шт.)1Приложено отдельным местом в общей упаковке
б/оСистема охлаждения1Установлена на станке

СФ-676 Широкоуниверсальный фрезерный станок — STAN7

Смотреть все товары:
Продано

150 000р. 0р.

Цена за НАЛИЧНЫЙ расчет. По безналу +10% (без НДС).

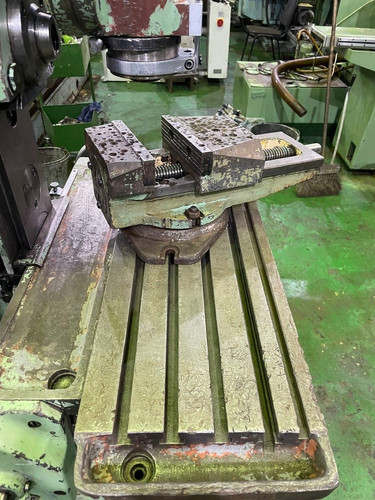

Широкоуниверсальный фрезерный станок СФ-676.

В хорошем рабочем состоянии.

Подключен. С проверкой в работе.

Нет в наличии

Категории: Продано, Склад 1 (Север Москвы)

Описание

Технические характеристики

Станки, представленные в категории «Склад №1 Север Москвы» находятся на одном складе, подключены, готовы к проверке и имеют полную комплектность.

Цена станка указана за наличный расчет, с учетом демонтажа и погрузки на Ваш транспорт. Так же возможна оплата по безналичному расчету. Осмотр Фрезерного станка СФ-676 производится по предварительной договоренности по телефону:

8 (917) 331-33-01
8 (982) 335-00-07
Осмотр проводится в Будние дни, с 9-00 до 17-00, договориться об осмотре можно в любое время.

Основные параметры станка
Класс точности по ГОСТ 8-82Н
Размеры горизонтального (углового) стола, мм250х800
Размеры вертикального стола, мм250х630
Максимальная масса обрабатываемой детали, кг100
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм80-460
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм0-380
Наибольший вылет оси вертикального шпинделя, мм125-375
Наибольший продольный ход стола (X), мм450
Наибольший ход шпиндельной бабки (Y), мм300
Наибольший вертикальный ход стола (Z), мм380
Цена деления лимбов, мм0,05
Горизонтальный и вертикальный шпиндели станка
Частота вращения горизонтального шпинделя, об/мин50-1630
Частота вращения вертикального шпинделя, об/мин63-2040
Количество скоростей шпинделей16
Наибольшее осевое перемещение вертикального шпинделя, мм80
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус±90
Конус горизонтального и вертикального шпинделей40АТ5
Пределы подач шпиндельной бабки, мм/мин13-395
Количество подач шпиндельной бабки16
Стол
Пределы продольных и вертикальных подач стола (X, Y), мм/мин13-395
Ускоренный ход стола, мм/мин935
Электрооборудование и привод станка
Мощность двигателя главного привода, кВт3
Суммарная мощность электродвигателей, кВт3,12
Габарит и масса станка
Габариты станка (длина х ширина х высота), мм1200
1240
1780
Масса станка, кг1050

Том: Ф.

том 109 | Caselaw Access Project

Volume: F. Volume 109 | Проект доступа к прецедентному праву

Перейти к основному содержанию

109 Ф.

Федеральный репортер
(1802-1932)
том 109.
Просмотр отсканированного PDF.
Посмотреть API.

  • Соединенные Штаты против Мой Йи Тай, 109 F. 1 (1901)
  • Mercantile Trust & Deposit Co. of Baltimore v. Roanoke & S. Ry. Ко, 109Ф. 3 (1901)
  • Эрл против Маккартни, 109 F. 13 (1901)
  • Ричи против Берка, 109 F. 16 (1901)
  • Торговая нац. Банк Кливленда против Ландера, 109 F. 21 (1901)
  • Браун против Смита, 109 F. 26 (1901)
  • Уайт против города Такома, 109 F. 32 (1901)
  • Уильямсон против Американского банка, 109 F. 36 (1901)
  • Yellow Poplar Lumber Co. против Дэниела, 109 F. 39 (1901)
  • Кемп против Национального банка Республики Нью-Йорк, 109 F. 48 (1901)
  • Город Филадельфия против Атлантик и П. Тел. Ко., 109 Ф. 55 (1901)
  • Келли против Mutual Life Ins., 109 F. 56 (1901)
  • Ин ре Рикер, 109 Ф. 63 (1901)
  • Кобб против Овермана, 109 F. 65 (1901)
  • Городской национальный банк Гринвилля против Брюса, 109 F. 69 (1901)
  • Оуэнс против Брюса, 109 F. 72 (1901)
  • In re Claiborne, 109 F. 74 (1901)
  • Spreckels Sugar-Refining Co. против Макклейна, 109 F. 76 (1901)
  • Олсен против Уитни, 109 F. 80 (1901)
  • AB Dick Co. против Вичелмана, 109Ф. 81 (1901)
  • Cantrell & Cochrane, Ltd. против Виттемана, 109 F. 82 (1901)
  • American Ordnance Co. против Driggs-Seabury Gun & Ammunition Co., 109 F. 83 (1901)
  • Союз Письменных Машин. Co. против отечественной швейной машины. Ко., 109 Ф. 85 (1901)
  • Джон Макдермотт, 109 Ф. 90 (1901)
  • The JC Pfluger, 109 F. 93 (1901)
  • Рейнольдс против Manhattan Trust Co., 109 F. 97 (1901)
  • Ларнед против Дженкинса, 109 F. 100 (1901)
  • North American Land & Timber Co. против Уоткинса, 109 F. 101 (1901)
  • Farmers’ Loan & Trust Co. против МакЭндрюса, 109 F. 109 (1901)
  • Ин ре Портер, 109 Ф. 111 (1901)
  • Ин-ре Неймана, 109Ф. 113 (1901)
  • Ин ре Родос, 109 Ф. 117 (1901)
  • Ин ре Келлер, 109 Ф. 118 (1901)
  • In re Keller, 109 F. 131 (1901)
  • Ин ре Эрвин, 109 Ф. 135 (1901)
  • In re Blackbird, 109 F. 139 (1901)
  • Ex parte Stricker, 109 F. 145 (1901)
  • Actiengesellschaft Vereinigte Ultramarin-Fabriken v. Amberg, 109Ф. 151 (1901)
  • Singer Mfg. Co. против Хиппла, 109 F. 152 (1901)
  • Diamond Match Co. против Safe Harbour Match Co., 109 F. 154 (1901)
  • Суэйн против Holyoke Machine Co., 109 F. 154 (1901)
  • Tuscarawas Mfg. Co. против Коула, 109 F. 161 (1901)
  • Минни Э. Келтон, 109 F. 164 (1901)
  • Арктическая птица, 109Ф. 167 (1901)
  • Карлайл против Mercantile Trust Co., 109 F. 177 (1901)
  • Грегг против Mercantile Trust Co., 109 F. 220 (1901)
  • Монсаррат против Mercantile Trust Co., 109 F. 230 (1901)
  • Битти против Edge Moor Bridge Works, 109 F. 233 (1901)
  • Кларк против Barney Dumping Co., 109 F. 235 (1901)
  • Марш против США, 109 F. 236 (1901)
  • Соединенные Штаты против Price Trading Co., 109 F. 239 (1901)
  • Florence Oil & Refining Co. против Фаррара, 109 F. 254 (1901)
  • Фокс против Тайлера, 109 F. 258 (1901)
  • Гетц против Верховного Совета Американского Почетного легиона, 109 F. 261 (1901)
  • In re Schultz, 109 F. 264 (1901)
  • Ин ре Тодд, 109 Ф. 265 (1901)
  • In re Schmitt, 109 F. 267 (1901)
  • Huntington Dry-Pulverizer Co. против Newell Universal Mill Co., 109 F. 269 (1901)
  • Дэвис против Адамса, 109 F. 271 (1901)
  • Хейл против Хилликера, 109 F. 273 (1901)
  • Бланшар против Бигелоу, 109 F. 275 (1901)
  • О’Рурк против Валя, 109 F. 276 (1901)
  • Миллер против взаимного резервного фонда Life Ass’n, 109 F. 278 (1901)
  • Питтсбург, C., C. & St. L. Ry. Ко. против Кеокук и Х. Бридж Ко., 109 F. 279 (1901)
  • Kentucky Distilleries & Warehouse Co. против Warwick Co., 109 F. 280 (1901)
  • Леонард против Ориент Инс. , 109 F. 286 (1901)
  • Тоттен против Sun Printing & Publishing Ass’n, 109 F. 289 (1901)
  • Макдональд против Бакли, 109 F. 290 (1901)
  • Пауэрс против Массачусетской гомеопатической больницы, 109 F. 294 (1901)
  • In re Keller, 109 F. 306 (1901)
  • In re Lafleche, 109 F. 307 (1901)
  • In re Mammouth Pine Lumber Co., 109 F. 308 (1901)
  • In re Gammon, 109 F. 312 (1901)
  • Форман против Берли, 109 F. 313 (1901)
  • Russia Cement Co. v. Katzenstein, 109 F. 314 (1901)
  • Lalance & Grosjean Mfg. Co. против National Enameling & Stamping Co., 109 F. 317 (1901)
  • Швейная машина Willcox & Gibbs. Ко против Шерборна, 109 F. 319 (1901)
  • Поттс против Пенфилда, 109Ф. 323 (1901)
  • Хаарманн против Людерса, 109 F. 325 (1901)
  • Хаарманн против Людерса, 109 F. 327 (1901)
  • Fabric Coloring Co. против Alexander Smith & Son’s Carpet Co., 109 F. 328 (1901)
  • Elliott & Hatch Book-Typewriter Co. против Fisher Typewriter Co., 109 F. 330 (1901)
  • Паррамор против Джозефа, 109 F. 332 (1901)
  • Дэнсел против Goodyear Shoe-Mach. Ко., 109 Ф. 333 (1901)
  • Делавэр Инс. Компания Филадельфии против S.S. White Dental Mfg. Co., 109 F. 334 (1901)
  • Рейли против Филадельфии и Р. Рай. Ко., 109 Ф. 349 (1901)
  • Чикаго Инс. против Грэма и Мортона Transp. Ко., 109 Ф. 352 (1901)
  • Джумо против Брукса, 109 F. 353 (1901)
  • Кирван против Мерфи, 109 F. 354 (1901)
  • Уайт против Брюса, 109 F. 355 (1901)
  • Грэм против Суэйна, 109 F. 366 (1901)
  • Фойе против Guardian Printing & Publishing Co., 109 F. 368 (1901)
  • Pacific Postal Тел. Cable Co. против банка Пало-Альто, 109 F. 369 (1901)
  • Южный Пак. Ко против Харада, 109Ф. 379 (1901)
  • Лавлесс против Рэнсома, 109 F. 391 (1901)
  • L. Bucki & Son Lumber Co. против Fidelity & Deposit Co. of Maryland, 109 F. 393 (1901)
  • L. Bucki & Son Lumber Co. против Atlantic Lumber Co., 109 F. 411 (1901)
  • Южный Пак. Ко против Кови, 109 F. 416 (1901)
  • Ганновер, нац. Банк Нью-Йорка против First Nat. Банк Берлингейма, 109Ф. 421 (1901)
  • Южный Пак. Ко против Йергина, 109 F. 436 (1901)
  • Кинг против Моргана, 109 F. 446 (1901)
  • In re Cinque, 109 F. 455 (1901)
  • In re Elmira Steel Co., 109 F. 456 (1901)
  • In re DH Dougherty Co., 109 F. 480 (1901)
  • Гудман против Бреннера, 109 F. 481 (1901)
  • Керр против Саутвика, 109 F. 482 (1901)
  • Э. Лакенбэк, 109 Ф. 487 (1901)
  • Баррелл против Флеминга, 109 F. 489 (1901)
  • Excelsior Wooden-Pipe Co. против Pacific Bridge Co., 109 F. 497 (1901)
  • Бан против Южного округа Колумбия. Ко., 109 Ф. 499 (1901)
  • Джонсон против Форда, 109 F. 501 (1901)
  • Bunker Hill & Sullivan Mining & Concentrating Co. против Shoshone Min. Ко., 109 Ф. 504 (1901)
  • Ювелирный круговой паб. Ко против Джейкобса, 109 F. 509 (1901)
  • Эврика и К.Р.Р. против Калифорнии и Н. Рай. Ко., 109 Ф. 509 (1901)
  • Юрист против почты, 109 F. 512 (1901)
  • Орегон и К.Р. против США, 109Ф. 514 (1901)
  • Pacific Northwest Packing Co. против Аллена, 109 F. 515 (1901)
  • Вилас против Алгара, 109 F. 519 (1901)
  • Guardian Trust Co. против White Cliffs Portland Cement & Chalk Co., 109 F. 523 (1901)
  • Драммонд против Луисвилля и Северной Каролины, 109 F. 531 (1901)
  • Бомонт против Северной части Тихого океана. Рай. Ко., 109 Ф. 532 (1901)
  • Bunker Hill & Sullivan Mining & Concentrating Co. против Empire State-Idaho Mining & Developing Co., 109 F. 538 (1901)
  • Owyhee Land & Irrigation Co. против Таутфауса, 109 F. 547 (1901)
  • In re Laird, 109 F. 550 (1901)
  • In re Carpenter, 109 F. 558 (1901)
  • Х. Б. Клафлин Ко. против США, 109Ф. 562 (1901)
  • Миллс против США, 109 F. 564 (1901)
  • Diehl Mfg. Co. против Dayton Fan & Motor Co., 109 F. 566 (1901)
  • Джонстон против Вудбери, 109 F. 567 (1901)
  • Гомер, 109 Ф. 572 (1901)
  • In re Delafield, 109 F. 577 (1901)
  • Anoka Water Works, Electric Light & Power Co. против города Анока, 109Ф. 580 (1901)
  • Мюррей против Бендера, 109 F. 585 (1901)
  • Albany Perforated Wrapping-Paper Co. против John Hoberg Co., 109 F. 589 (1901)
  • Норрис против Балтимора и О. С. В. Р. Ко., 109 F. 591 (1901)
  • Манитоба Фиш Ко. против Бута, 109 F. 594 (1901)
  • Strand v. Griffith, 109 F. 597 (1901)
  • Ин ре Руни, 109 Ф. 601 (1901)
  • Ин ре Марш, 109 Ф. 602 (1901)
  • In re Matthews, 109 F. 603 (1901)
  • In re Freche, 109 F. 620 (1901)
  • In re McCartney, 109 F. 621 (1901)
  • In re Owings, 109 F. 623 (1901)
  • In re Ehle, 109 F. 625 (1901)
  • In re Knott, 109 F. 626 (1901)
  • In re Gibbs, 109 F. 627 (1901)
  • In re Wilcox, 109 F. 628 (1900)
  • Ин ре Кук, 109 Ф. 631 (1901)
  • Meador v. J. A. Fay & Egan Co., 109 F. 632 (1901)
  • In re White, 109 F. 635 (1901)
  • Милби против США, 109 F. 638 (1901)
  • Pittsburg Meter Co. против Pittsburg Supply Co., 109 F. 644 (1901)
  • Singer Mfg. Co. против Крамера, 109 F. 652 (1901)
  • Колумбия, 109 Ф. 660 (1901)
  • Кэссиди против Атланты и C.A.L. Ry. Ко., 109 Ф. 673 (1901)
  • Иллинойс Лайф Инс. с. Шенехон, 109 F. 674 (1901)
  • Город О-Клэр против Пейсона, 109Ф. 676 (1901)
  • Дом Ins. Компания Нью-Йорка против компании Virginia-Carolina Chemical Co., 109 F. 681 (1901)
  • Interstate Building & Loan Ass’n против Edgefield Hotel Co., 109 F. 692 (1901)
  • Haverhill Gaslight Co. против Баркера, 109 F. 694 (1901)
  • Эверетт против Независимого школьного округа. Рок-Рапидс, 109 F. 697 (1901)
  • Торговая палата Чикаго против Hadden-Krull Co., 109Ф. 705 (1901)
  • Симмонс против Морриса, 109 F. 707 (1901)
  • Торнансес против Мелсинга, 109 F. 710 (1901)
  • Хэнли против Суини, 109 F. 712 (1901)
  • Додж против штата Невада. Банк Сан-Франциско, 109 F. 726 (1901)
  • Nyback v. Champagne Lumber Co., 109 F. 732 (1901)
  • Округ Сент-Клер против Interstate Car-Transfer Co. , 109Ф. 741 (1901)
  • Кейси против Пенсильвании Асфальт Pav. Ко., 109 Ф. 744 (1901)
  • Брайант против взаимного Бена. Life Ins., 109 Ф. 748 (1901)
  • Boyce v. O’Dell Commission Co., 109 F. 758 (1901)
  • Mission Rock Co. против США, 109 F. 763 (1901)
  • Gorham v. Broad River Tp., 109 F. 772 (1901)
  • In re Burlington Malting Co., 109 F. 777 (1901)
  • Ин ре Шоу, 109 Ф. 780 (1901)
  • Ин ре Шоу, 109 Ф. 782 (1901)
  • Ин ре Гудейл, 109 Ф. 783 (1901)
  • Ин ре Оливер, 109 Ф. 784 (1901)
  • Ин ре Хаскин, 109 Ф. 789 (1901)
  • Блох против Фарджона, 109 F. 790 (1901)
  • In re Stout, 109 F. 794 (1900)
  • Лотт против Янга, 109 F. 798 (1901)
  • Ин ре Сторти, 109 Ф. 807 (1901)
  • Роуз против Фреца, 109 F. 810 (1901)
  • De Laval Separator Co. против Vermont Farm-Mach. Ко., 109 Ф. 813 (1901)
  • Симпсон против Доллара, 109 F. 814 (1901)
  • Mullin v. United States ex отн. Чапин-Холл Лесоматериалы, 109Ф. 817 (1901)
  • Halsted v. Forest Hill Co., 109 F. 820 (1901)
  • Roberts & Co. против Тафта, 109 F. 825 (1901)
  • США экс отн. Коффман против Норфолка и У. Рай. Ко., 109 Ф. 831 (1901)
  • Francis Bros. & Jellett против Heine Safety-Boiler Co., 109 F. 838 (1901)
  • Корлисс против округа Пуласки, 109 F. 843 (1901)
  • Розенберг против Union Iron Works, 109 F. 844 (1901)
  • Компания Fidelity & Casualty Co. из Нью-Йорка против Фримана, 109 F. 847 (1901)
  • In re Sanderlin, 109 F. 857 (1901)
  • In re Henschel, 109 F. 861 (1901)
  • Росс против JS Scofield’s Sons Co., 109 F. 866 (1901)
  • Ин-ре Динглхёф, 109Ф. 866 (1901)
  • In re Howland, 109 F. 869 (1901)
  • In re Keystone Coal Co., 109 F. 872 (1901)
  • In re Epstein, 109 F. 874 (1901)
  • In re Epstein, 109 F. 878 (1901)
  • Ин ре Файф, 109 Ф. 880 (1901)
  • Ин ре Дэвидсон, 109 Ф. 882 (1901)
  • Даунинг против США, 109 F. 885 (1901)
  • США экс отн. Дивайн против Роджерса, 109 F. 886 (1901)
  • Woey Ho против США, 109 F. 888 (1901)
  • Соединенные Штаты против Моррисона, 109 F. 891 (1901)
  • Postum Cereal Co. против American Health Food Co., 109 F. 898 (1901)
  • Брилл против округа Делавэр и П. Электрик Рай. Ко, 109Ф. 901 (1901)
  • Рональдс против Лейтера, 109 F. 905 (1901)
  • Нью-Йорк, 109 Ф. 909 (1901)
  • The John I. Brady, 109 F. 912 (1901)
  • Южный Пак. Р. против США, 109 F. 913 (1901)
  • Центральная фондовая и зерновая биржа Чикаго против Бендингера, 109 F. 926 (1901)
  • Коннор против Теннесси Cent. Рай. Ко, 109Ф. 931 (1901)
  • Ньюман против Шверина, 109 F. 942 (1901)
  • Swan & Finch Co. против США, 109 F. 949 (1901)
  • General Electric Co. против Star Brass Works, 109 F. 950 (1901)
  • Флеминг против Лея, 109 F. 952 (1901)
  • Клайн против Джеймса, 109 F. 961 (1901)
  • Lee Injector Mfg. Co. против Penberthy Injector Co., 109Ф. 964 (1901)
  • In re Bashline, 109 F. 965 (1901)
  • Адлер против Джонса, 109 F. 967 (1901)
  • Андерсон против Комптуа, 109 F. 971 (1901)
  • Американ Белл Тел. Ко против Нэшнл Тел. Mfg. Co., 109 Ф. 976 (1901)
  • Американская нац. Банк против Стоуна, 109 F. 1056 (1901)
  • Armor Packing Co. против Холкомба, 109Ф. 1056 (1901)
  • Бейли против Джонсона, 109 F. 1056 (1901)
  • Бейли против Джонсона, 109 F. 1056 (1901)
  • Попечительский совет Hardy Tp. против Брэттлборо Сав. Банк, 109 Ф. 1057 (1901)
  • Duff Mfg. Co. против Kalamazoo Railroad Velocipede Car Co., 109 F. 1057 (1901)
  • Совет Com’rs округа Уилкс против Колера, 109 F. 1057 (1901)
  • D. M. Sechler Carriage Co. против Stearns, 109 F. 1057 (1901)
  • Бедфорд против Восточной строительной и кредитной ассоциации Сиракуз, 109 F. 1057 (1901)
  • Bentley против Erie R. Co., 109 F. 1057 (1901)
  • Коултер против Фарни, 109 F. 1057 (1901)
  • Clonbrock Steam-Boiler Co. против Уилсона, 109 F. 1057 (1901)
  • Гатри против Аренца, 109 F. 1058 (1901)
  • Gladden Lumber Co. против Глэдни, 109 F. 1058 (1901)
  • Гомер Рамсделл Transp. Co. против La Compagnie Generale Transatlantique, 109 F. 1058 (1901)
  • Gladish v. Pennsylvania Co., 109 F. 1058 (1901)
  • Huns v. New York & P. ​​R. S. S. Co., 109 F. 1058 (1901)
  • Дункан против San Luis Valley Land & Mining Co., 109Ф. 1058 (1901)
  • Хичкок против Северо-Западной Муниципалитета. Life Ins., 109 F. 1058 (1901)
  • Фарни против Коултера, 109 F. 1058 (1901)
  • Керр против Баера, 109 F. 1059 (1901)
  • Hyatt против Phoenix Mut. Life Ins., 109 F. 1059 (1901)
  • Кьельман против Роджерса, 109 F. 1061 (1901)
  • L. Bucki & Son Lumber Co. против Atlantic Lumber Co., 109Ф. 1061 (1901)
  • Наккела против Вебстера, 109 F. 1061 (1901)
  • Мастин против Морса, 109 F. 1062 (1901)
  • Самородок Мин. & Милл. против компании Doctor & Chief Mining, Milling & Leasing Co., 109 F. 1062 (1901)
  • Монсон против Хичкока, 109 F. 1062 (1901)
  • Минни Э. Келтон, 109 F. 1062 (1901)
  • Морс против США, 109 F. 1062 (1901)
  • McSherry Mfg. Co. против Dowagiac Mfg. Co., 109 F. 1062 (1901)
  • Ротшильд и Бро. против США, 109 F. 1062 (1901)
  • Treat v. White, 109 F. 1063 (1901)
  • Union Switch & Signal Co. против Hall Signal Co. , 109 F. 1063 (1901)
  • Силье против США, 109Ф. 1063 (1901)
  • Stanbaugh против San Luis Valley Land & Mining Co., 109 F. 1063 (1901)
  • Тайнон против Кроуэлла, 109 F. 1063 (1901)
  • США экс отн. Пейн против Филипс, 109 F. 1063 (1901)
  • United States Fidelity & Guaranty Co. против США ex rel. Golden Pressed & Fire Brick Co., 109 F. 1063 (1901)
  • Stahl v. Street, 109 F. 1063 (1901)
  • Кампфе против Райхарда, 109 F. 1064 (1901)
  • Округ Уокер против Fidelity & Deposit Co. of Maryland, 109 F. 1064 (1901)

Перечень оборудования — S&S Die Company

Перечень оборудования



Обработка большой мощности
S&S Die может обрабатывать широкий спектр крупных проектов с ЧПУ на 5- и 6-осевых станках большой мощности. Наша команда экспертов использует оборудование для выполнения сложных работ, начиная от производства прототипов и заканчивая средними партиями, и добивается неизменно высокого качества результатов. Грузоподъемность – 50 тонн

Горизонтально-фрезерный станок Parpas/OVM Dinamika – 334” x 122” x 63” – неограниченная грузоподъемностьFerment wft 15 RCNC
Mitsubishi MVR40EX 5-осевой мостовой фрезерный станок №1 – 236’’ x 118’’ x 72’’, грузоподъемность 66000 фунтов. Mitsubishi MVR40EX 5-осевой мостовой фрезерный станок №2 – 236’’ x 118’’ x 72’’
YCM DCV3016B — 30 дюймов x 63 дюйма x 120,5 дюйма, 22 000 фунтов Мостовой фрезерный станок Cap.Vision Wide SF-3120 — 106 дюймов x 122 дюйма x 39,25 дюйма
Фрезерный станок мостового типа Vision Wide SF-2116 — 83 x 63 x 31,5 дюйма Фрезерный станок мостового типа Vision Wide NF-3223 — 118 x 80 x 36 дюймов
6-осевой кварцевый фрезерный станок Parpas — 120’’ x 63’’ x 40’’ 6-осевой фрезерный станок Parpas THS-100 — 110’’ x 63’’ x 40’’
Высокоскоростные фрезерные станки Parpas – 78’’ x 70’’ 31’’ Высокоскоростные фрезерные станки Parpas – 78’’ x 70’’ 31’’
Высокоскоростные фрезерные станки Parpas (3) – 78’’ x 70’’ 31’’ Высокоскоростной фрезерный станок Makino F8 – 61’’ x 31’’ x 21’’
Quaser MV 235 № 1–3-осевые фрезерные станки — 80 x 31,5 x 26 футов Quaser MV 235 № 2–3-осевые фрезерные станки — 80 x 31,5 x 26 футов
Обрабатывающий центр Kitamura HX 630G — 41,3 x 33,5 x 34,4 дюйма
№1 Quaser MV 215 — 3-осевые фрезерные станки — 60” x 27,5” x 24”#2 Quaser MV 215 — 3-осевые фрезерные станки — 60” x 27,5” x 24”#3 Quaser MV 215 — 3-осевые фрезерные станки — 60 «х 27,5″ х 24»

Токарные центры с ЧПУ



Благодаря возможностям вертикального и горизонтального точения S&S Die может справиться с широким спектром производственных требований.



Токарный станок с ЧПУ Mazak QUICK TURN 450MY с возможностью многозадачности 5-осевой фрезерный станок Parpas Roller XL Live — 80 x 50 x 28
Вертикальный токарный станок Honor Seiki VTL VL125CM с фрезерным станком с вращающимся инструментом — макс. оборот 60 дюймов Вертикальный токарный станок Honor Seiki VTL VL-66A — макс. оборот — 27 дюймов
Токарный станок Mazak Slant Turn 50N «Big Bore» — макс. оборот 31’’ Токарный станок Mazak Slant Turn 450 — макс. поворот 27’’ Токарный станок Mazak Quick Turn 350 — макс.

Электроэрозионные станки



Преимущества электроэрозионной обработки включают обработку:



  • Сложные формы, которые было бы трудно изготовить с помощью обычных режущих инструментов
  • Чрезвычайно твердый материал с очень жесткими допусками
  • Очень маленькие детали, в которых обычные режущие инструменты могут повредить деталь из-за избыточного давления режущего инструмента.

Published by admin
