Калибровально-шлифовальный станок по дереву BULDOG 5-1010 Houfek (Чехия)

Назначение

Калибровально-шлифовальный станок Buldog 5 предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужны эти станки шлифовальные? Шлифование массива древесины различных пород (мягкие породы: сосна, ель; твердые породы: дуб, бук, береза и т.д.), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, разделочные доски, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т. д.

Преимущества:

• BULDOG-5 – новая аббревиатура всем хорошо известной модели шлифовально-калибровального станка Buldog Brisk или просто Buldog. Именно этот станок является бестселлером чешской фирмы ХОУФЕК не только в России, но и вообще в мире!
• Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
• Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
• Достаточно большие мощности электродвигателей (11 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
• Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Идеальные условия для калибрования.
• Настройка на рабочую высоту осуществляется столом. Стол перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
• Самая широкая линейка вариантов и сочетания шлифовальных узлов. Шлифовалка Buldog 5 имеет все самое необходимое, рабочие ширины самые распространенные, удовлетворяются почти все производственные требования по шлифованию.
• Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза — все стоит в станке по умолчанию.

Комплектация:

• 3 типа рабочих агрегатов: калибровальный (R), шлифовальный (С) и фрезерно-строгальный (F). Контактный калибровальный вал тип R достаточного диаметра для большого съема материала за один проход. Комбинированный шлифовальный узел С – контактный обрезиненный вал с утюжком – комбинация для удаления волн от шлифовальной ленты. Строгально-фрезерный вал (F) – вал с твердосплавными пластинками, равномерно распределенными по спирали. Еще его называют вал типа «кукуруза». Он предназначен для строгания широких древесных заготовок со съемом до 5 мм. Фактически узел работает как рейсмусовый станок. У некоторых производителей калибровалок такие типы шлифовальных узлов могут называться RK, RT, T, K, KRT, KRR, HPL и т.д.
• Шлифовальные обрезиненные валы диаметром 160 мм различной твердости
• Автоматический запуск звезда-треугольник на каждый узел
• Цифровой счётчик положения стола с точностью 0,1 мм
• Автоматическое центрирование шлифовальной ленты
• Пневматическое натяжение шлифовальной ленты
• Одна шлифовальная лента для настройки и регулировки станка (другой инструмент в базовую комплектацию не входит)
• Инструкция по эксплуатации (технический паспорт на станок) на русском языке

Дополнительные изображения

По запросу:

• Работающие с массивом древесины знают, что шлифовать надо всегда вдоль волокон. Но станки BULDOG-5 шлифуют не только дерево, но и МДФ, художественный шпон, мягкие грунты и т.д. Для этих операций зачастую нужен узел поперечного шлифования. И у чешских станков есть на выбор три типа таких поперечных групп с электронными секционными утюжками и шевронной лентой-подложкой.
• Усиление мощности двигателя возможно до 15 или 18 кВт. Россияне любят большие мощности и в силу относительно недорогой электроэнергии стараются покупать деревообрабатывающие станки помощнее.
• На каждый шлифовальный узел можно поставить двухскоростной электродвигатель. Это дает возможность шлифовать различные материалы в разных режимах. Например, мягкие породы древесины надо пропускать через станок медленно, а шлифовальная лента при этом должна вращаться быстро.
• Каждый шлифовальный узел станка Buldog может иметь электродвигатель с инвертором (частотным преобразователем). Это дает возможность более гибко подходить к выбору режима шлифования. Особенно необходимо плавно подбирать скорости шлифования поверхностей после грунтовки, покраски, лакировки, твердых экзотических пород древесины, пластиков, композитных плит, металла. Важный момент: у станков BULDOG ставится именно инвертор (преобразовать частоты), а не вариатор (механическое устройство), что является несомненным преимуществом чешских станков ХОУФЕК.
• Бесступенчатое изменение скорости подачи заготовок идет взамен двум дискретным скоростям подачи. Весьма полезная опция, направленная как раз на точный подбор относительных скоростей шлифования.
• ЧПУ станка – touch screen панель с графическим интерфейсом. Чешская фирма HOUFEK не предлагает дешевых программаторов (как большинство итальянских производителей калибровально-шлифовальных станков), у нас полноценное компьютерное управление, многоязыковое меню (в том числе и на русском языке), всесторонняя диагностика неисправностей и т.д.
• У калибровального станка серии Buldog-5 есть возможность непосредственного задания размеров заготовки. Оператор набирает на цифровом табло размер, нажимает кнопку «выполнить» и станок самостоятельно выставляет параметр. Это не просто удобство, но еще и точность!
• Калибровальный станок БУЛЬДОГ имеет один или несколько контактных валов. Опционально можно выбрать любую твердость из всего ряда: 30, 45, 60, 90 SH или металл.
• Описываемая модель имеет целых 6 типов контактных утюжков. Можно выбрать нужный вариант для следующих типов изделий: мебельный щит (в том числе и не строганый склеенный на гладкую фугу мебельный щит), массивная доска различных пород древесины, доска пола, паркетная доска, наборный художественный паркет, фанерованные двери, шпонированные стеновые панели, плиты (ЦСП, ДСП, МДФ, ХДФ, ОСП и т.д.), филенчатые двери, мебель корпусная, столешницы, стулья, окна, подоконники, да много чего еще.
• Обдувы шлифовальной ленты в шлифовальном станке Buldog доступны в двух вариациях. Первый обдув – неподвижно зафиксированная трубка с калиброванными отверстиями – работает по таймеру и только тогда, когда в станке реально есть объект для шлифования. Второй тип обдува – балка с системой осцилляции и со специальными соплами – ко всем преимуществам вышеописанного обдува добавляет еще одно: полностью исключаются все «мертвые зоны» при продуве.
• Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
• Позиционер заготовки автоматический. Все шлифовально-калибровальные станки из модельного ряда чешской фирмы HOUFEK имеют позиционер заготовки (не автоматический). Автомат же бывает иногда необходим при работе с крупными изделиями (мебельный щит, двери, окна, стеновые панели).
• Прижимы для коротких заготовок как правило требуются в производстве мебели для ванных комнат (небольшие фасады ящиков, малые элементы) и производстве стульев (шлифование ножек, царг, поперечин и т.д.).
• У BULDOG-5 можно увеличить длину шлифовальной ленты до 2200 мм. Чем длиннее абразивная лента, тем лучше и дольше она работает.
• Двухстороннее удлинение рабочего стола у шлифовального станка Buldog-5 выполнено стационарным. Калибровалки как правило имеют впереди стол или рольганг, а удлинения позволяют увеличить базу станка. Подчас это просто необходимо.
• Некоторые сервисные опции дают возможность оператору станка производить перенастройки в автоматическом режиме, без остановки и выключения.
• Внешний щеточный модуль имеет целью механическую очистку поверхности от налипшей пыли. На практике мы значительно расширили его возможности и знаем некоторые секреты применения.
• Также на выходе из станка можно поставить обдув поверхностей отшлифованных заготовок от налипшей пыли. Ведь даже отличная аспирационная система не может удалить абсолютно всю пыль.
• Вакуумный стол и мощная помпа к нему необходимы при шлифовании заготовок небольшой площади или при финишном/промежуточном шлифовании по грунту и лаку.
• Автоматические заслонки с приводами на каждое аспирационное отверстие станка удобны при частой смене типа шлифования или при недостаточно хорошей аспирационной системе.
• Различные варианты упаковок станков HOUFEK бывают полезны при отправке железнодорожным или автомобильным транспортом. Можно заказать либо обрешетку станка, либо упаковку в глухой деревянный ящик. А стандартно все наши станки упакованы в термоусадочную пленку.

Производитель: Houfek

Родина бренда: Чехия

Максимальная ширина обработки, мм	1010
Доступные варианты узлов	R	C	RR	RC	FC	RRR	RRC	FRC
Мощность главного двигателя, кВт	11 (15…18)*		2 х 11 (15…18)*			3 х 11 (15…18)*
Высота обработки, мм	3…160
Мощность двигателя подачи, кВт	0,30 / 0,47
Мощность двигателя подъема рабочего стола, кВт	0,2
Скорость подачи, м/мин	4,5 и 9,0 (3,0…12,0)*
Диаметр обрезиненного вала, мм	160
Длина шлифовальной ленты, мм	1900 (2200)*
Ширина шлифовальной ленты	1030
Скорость вращения шлифовальной ленты, м/с	18,5 (3,0…24,0)*
Минимальная скорость воздушного потока, м/с	20…25
Диаметр патрубка аспирации, мм	2 х 150		3 х 150			3 (4) х 150
Производительность аспирационной установки, куб. м./час	6000		8000			10000
Расход сжатого воздуха, л/мин	20 (600…700)*		20 (800)*			30 (1000)*
Масса станка, кг	1470		1930			2670

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Калибровально-шлифовальный станок BULDOG MAXX 1300 Houfek (Чехия)

Назначение

Калибровально-шлифовальный станок MAXX предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие и твердые породы), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, разделочные доски, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т. д.

Преимущества:

• BULDOG-MAXX является тяжелым индустриальным калибровально-шлифовальным станком. Предназначен он исключительно для серьезных крупных производств, рассчитан на трехсменную промышленную эксплуатацию. Способен выдерживать серьезные нагрузки и выдавать очень высокое качество.
• Промышленный тип деревообрабатывающего станка подразумевает возможность установки машины в технологический поток по шлифованию или отделке. BULDOG-MAXX имеет неподвижный по высоте конвейер подачи и идеально подходит для линий.
• Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
• Достаточно серьезные мощности электродвигателей (от 15 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
• Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Далеко не каждый производитель шлифовальных станков может похвастаться большой массой, а ХОУФЕК – может.
• Настройка на рабочую высоту осуществляется шлифовальными агрегатами. Блок со шлифовальными узлами перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
• Максимально широкая линейка вариантов и сочетания шлифовальных узлов. Шлифовалка BULDOG-MAXX имеет все необходимые сочетания шлифовальных агрегатов, за исключением поперечной шлифовальной группы.
• Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
• Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза — все стоит в станке по умолчанию.

Комплектация:

• 3 типа рабочих агрегатов: калибровальный (R), шлифовальный (С) и фрезерно-строгальный (F). Контактный калибровальный вал тип R достаточного диаметра для большого съема материала за один проход. Комбинированный шлифовальный узел С – контактный обрезиненный вал с утюжком – комбинация для удаления волн от шлифовальной ленты. Строгально-фрезерный вал (F) – вал с твердосплавными пластинками, равномерно распределенными по спирали. Еще его называют вал типа «кукуруза». Он предназначен для строгания широких древесных заготовок со съемом до 7 мм. Фактически узел работает как рейсмусовый станок. У некоторых производителей калибровалок такие типы шлифовальных узлов могут называться RK, RT, T, K, KRT, KRR, HPL и т.д.
• CNC touch screen panel (ЧПУ станка с сенсорным экраном). Все управление шлифовальным станком сведено на один экран, отображаются и задаются все размеры, скорости, нагрузки, видны неисправности, все русифицировано, удобно графически.
• Шлифовальные обрезиненные валы различной твердости диаметром 240 мм
• Большая длина шлифовальной ленты – 2620 мм
• Автоматический запуск звезда-треугольник на каждый узел
• Цифровой счётчик положения рабочих шлифовальных групп с точностью 0,1 мм
• Автоматическое центрирование шлифовальной ленты
• Пневматическое натяжение шлифовальной ленты с возможностью регулировки давления
• Одна шлифовальная лента для настройки и регулировки станка (другой инструмент в базовую комплектацию не входит)
• Инструкция по эксплуатации (технический паспорт на станок) на русском языке

Дополнительные изображения

По запросу:

• Работающие с массивом древесины знают, что шлифовать надо всегда вдоль волокон. Но станки BULDOG-MAXX шлифуют не только дерево, но и МДФ, художественный шпон, мягкие грунты и т. д. Для этих операций зачастую нужен узел поперечного шлифования. И у чешских станков есть на выбор три типа таких поперечных групп с электронными секционными утюжками и шевронной лентой-подложкой.
• Усиление мощности двигателя возможно до 30 кВт. Россияне любят большие мощности и в силу относительно недорогой электроэнергии стараются покупать деревообрабатывающие станки помощнее.
• Каждый шлифовальный узел станка МАХХ может иметь электродвигатель с инвертором (частотным преобразователем). Это дает возможность более гибко подходить к выбору режима шлифования. Особенно необходимо плавно подбирать скорости шлифования поверхностей после грунтовки, покраски, лакировки, твердых экзотических пород древесины, пластиков, композитных плит, металла. Важный момент: у станков BULDOG-МАХХ ставится именно инвертор (преобразовать частоты), а не вариатор (механическое устройство), что является несомненным преимуществом чешских станков ХОУФЕК.
• Калибровально-шлифовальный станок БУЛЬДОГ-МАКС имеет один или несколько контактных валов. Опционально можно выбрать любую твердость из всего ряда: 30, 45, 60, 90 SH или металл.
• Описываемая модель имеет целых 4 типа контактных утюжков. Можно выбрать нужный вариант для следующих типов изделий: мебельный щит (в том числе и не строганый склеенный на гладкую фугу мебельный щит), массивная доска различных пород древесины, доска пола, паркетная доска, наборный художественный паркет, фанерованные двери, шпонированные стеновые панели, плиты (ЦСП, ДСП, МДФ, ХДФ, ОСП и т.д.), филенчатые двери, мебель корпусная, столешницы, стулья, окна, подоконники, да много чего еще.
• Обдувы шлифовальной ленты в шлифовальном станке Buldog MAXX доступны в двух вариациях. Первый обдув – неподвижно зафиксированная трубка с калиброванными отверстиями – работает по таймеру и только тогда, когда в станке реально есть объект для шлифования. Второй тип обдува – балка с системой осцилляции и со специальными соплами – ко всем преимуществам вышеописанного обдува добавляет еще одно: полностью исключаются все «мертвые зоны» при продуве.
• Позиционер заготовки автоматический. Все шлифовально-калибровальные станки из модельного ряда чешской фирмы HOUFEK имеют позиционер заготовки (не автоматический). Автомат же бывает иногда необходим при работе с крупными изделиями (мебельный щит, двери, окна, стеновые панели).
• Прижимы для коротких заготовок как правило требуются в производстве мебели для ванных комнат (небольшие фасады ящиков, малые элементы) и производстве стульев (шлифование ножек, царг, поперечин и т.д.).
• Двухстороннее удлинение рабочего стола у шлифовального станка МАХХ выполнено стационарным. Калибровалки как правило имеют впереди стол или рольганг, а удлинения позволяют увеличить базу станка. Подчас это просто необходимо.
• Некоторые сервисные опции дают возможность оператору станка производить перенастройки в автоматическом режиме, без остановки и выключения.
• Внешний щеточный модуль имеет целью механическую очистку поверхности от налипшей пыли. На практике мы значительно расширили его возможности и знаем некоторые секреты применения.
• Также на выходе из станка можно поставить обдув поверхностей отшлифованных заготовок от налипшей пыли. Ведь даже отличная аспирационная система не может удалить абсолютно всю пыль.
• Вакуумный стол и мощная помпа к нему необходимы при шлифовании заготовок небольшой площади или при финишном/промежуточном шлифовании по грунту и лаку.
• Автоматические заслонки с приводами на каждое аспирационное отверстие станка удобны при частой смене типа шлифования или при недостаточно хорошей аспирационной системе.
• Различные варианты упаковок станков HOUFEK бывают полезны при отправке железнодорожным или автомобильным транспортом. Можно заказать либо обрешетку станка, либо упаковку в глухой деревянный ящик. А стандартно все наши станки упакованы в термоусадочную пленку.

Производитель: Houfek

Родина бренда: Чехия

Максимальная ширина обработки, мм	1300
Доступные варианты узлов	R	C	RR	RC	FC	RRR	RRC	FRC	RRRR
Мощность главного двигателя, кВт	15 (18…30)*		2 х 15 (18…30)*			3 х 15 (18…30)*			4 х 15 (18…30)*
Высота обработки, мм	3…160
Мощность двигателя подачи, кВт	0,55
Мощность двигателя подъема шлифовальных узлов, кВт	0,2
Скорость подачи, м/мин	3…12
Диаметр обрезиненного вала, мм	240
Длина шлифовальной ленты, мм	2620
Ширина шлифовальной ленты	1330
Скорость вращения шлифовальной ленты, м/с	18,5 (3…20)*
Минимальная скорость воздушного потока, м/с	20…25
Диаметр патрубка аспирации, мм	2 х 180		3 х 180			4 х 180			5 х 180
Производительность аспирационной установки, куб. м./час	5000		8000			10000			13000
Расход сжатого воздуха, л/мин	20..30 (300…500)*		30..40 (500…700)*			30..40 (700… 900)*			30..40 (900…1000)*
Масса станка, кг	2380		3430			5320			6500

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

17 типов шлифовальных станков и их использование, дефекты шлифования

Привет, друзья. Сегодняшняя тема связана с « шлифовальный станок », в котором мы узнаем 17 распространенных типов шлифовальных станков , а также их использование и дефекты шлифования.

Шлифовальный станок широко используется в малых и крупных производствах для шлифования любых заготовок или работ.

Шлифовка – это чистовая операция, цель которой – придать требуемую точность и аккуратность за счет удаления лишнего материала.

Шлифовка производится на шлифовальном станке с использованием быстро вращающегося шлифовального круга для резки материала заготовки.

Итак, не теряя времени, приступим.

Что такое шлифовальный станок?

Такой станок, на котором шлифование производится после правильной установки шлифовальных кругов и который используется для выполнения процесса шлифования, называется шлифовальным станком.

Классификация шлифовальных станков

В основном шлифовальные станки можно разделить на две категории:

• Прецизионный шлифовальный станок
• Прецизионный шлифовальный станок

Прецизионный шлифовальный станок

С помощью этого шлифовального станка с грубых заготовок удаляются такие материалы, как литье, ковка и т. д.

К этому шлифовальному станку относятся настольный шлифовальный станок, стационарный шлифовальный станок, переносной шлифовальный станок и т. д.

Прецизионный шлифовальный станок

С помощью этого шлифовального станка такие материалы удаляются с заготовок, которые являются мягкими и требуют точной обработки поверхности.

Под этим шлифовальным станком подразумевается плоскошлифовальный станок, круглошлифовальный станок, шлифовальный станок для инструментов и фрез и т. д.

Типы шлифовальных станков

Обычно используются следующие типы шлифовальных станков:

Неточные шлифовальные станки

• Настольный шлифовальный станок
• Стационарный шлифовальный станок
• Переносной шлифовальный станок
• Шлифовальный станок с гибким валом
• Шлифовальный станок с поворотной рамой

Прецизионный шлифовальный станок

• Surface Grinder

1. Horizontal Spindle Reciprocating Table Horizontal Spindle Rotary Table
2. Vertical Spindle Reciprocating Table
3. Vertical Spindle Rotary Table

• Cylindrical Grinder

1. External Cylindrical Grinder
2. Internal Cylindrical Grinder

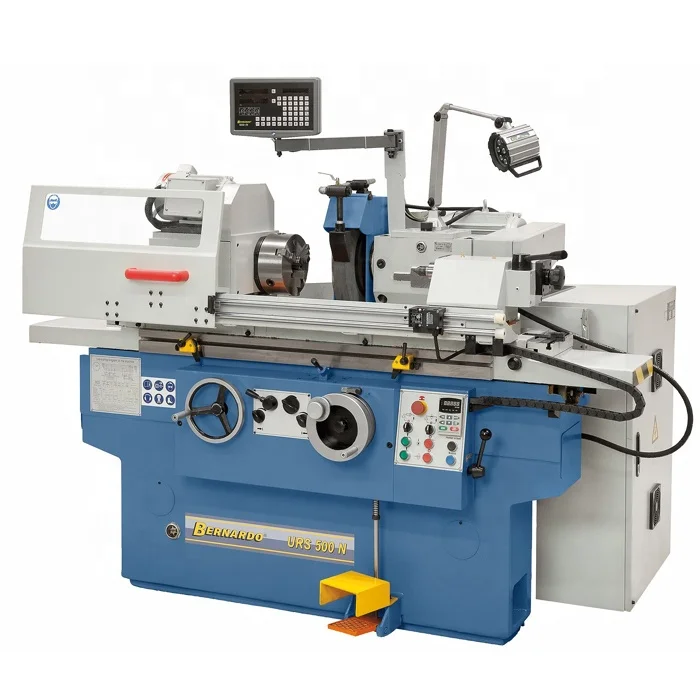

3. Universal Cylindrical Шлифовальный станок
4. Бесцентровый шлифовальный станок

• Шлифовальный станок для инструментов и фрез
• Шлифовальный станок специального назначения
• Прочий шлифовальный станок

1. Влажный шлифовальный станок
2. Сухой шлифовальный станок

См. типы неточных шлифовальных станков на рисунке, которые подробно описаны ниже.

Настольный шлифовальный станок представляет собой стационарный станок небольшого размера

1 900.

На обоих концах этой шлифовальной машины обычно устанавливаются шлифовальные круги.

Измельчитель на пьедестале

Это крупногабаритный шлифовальный станок с пьедесталом.

На каждом конце установлены ходовое и точное колесо.

Крепится прямо в цеху.

Переносная шлифовальная машина

Это небольшая шлифовальная машина с одним колесом.

Его можно взять с собой на место, где будут выполняться шлифовальные работы.

Шлифовальный станок с гибким валом

Этот шлифовальный станок состоит из длинного гибкого вала, на конце которого установлен шлифовальный круг, который приводится в движение двигателем, закрепленным на неподвижной стойке.

Применяется для черновых шлифовальных работ.

Шлифовальный станок с поворотной рамой

Этот шлифовальный станок состоит из рамы длиной 2 или 3 метра с шлифовальным кругом, который подвешен к центру тяжести и может свободно перемещаться.

Теперь ознакомьтесь с прецизионными типами шлифовальных станков, которые подробно описаны ниже.

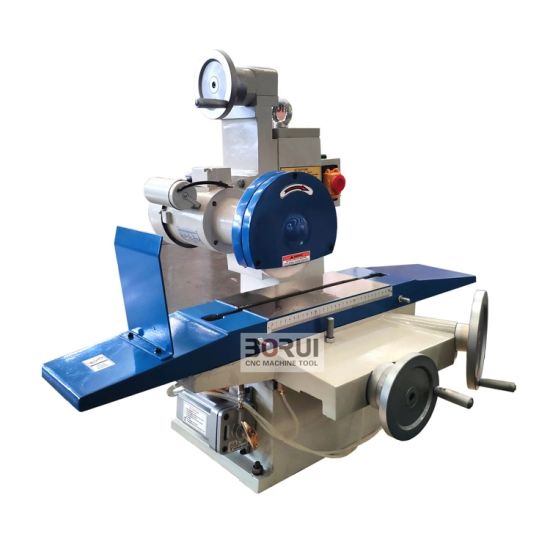

Плоскошлифовальный станок

Может формировать поверхности с большей точностью.

Типы плоскошлифовальных станков

Используется четыре типа плоскошлифовальных станков.

• Поворотный стол с горизонтальным шпинделем Поворотный стол с горизонтальным шпинделем
• Поворотный стол с вертикальным шпинделем
• Поворотный стол с вертикальным шпинделем

Поршневой стол с горизонтальным шпинделем

Эти типы плоскошлифовальных станков используются в основном по сравнению с другими плоскошлифовальными станками.

Изготовлен из прямоугольного стола, совершающего возвратно-поступательные движения для шлифования заготовок и получения плоских поверхностей.

Поворотный стол с горизонтальным шпинделем

В основном используется для шлифования круглых или тонких заготовок.

Возвратно-поступательный стол с вертикальным шпинделем

Этот тип плоскошлифовального станка использует обычные заготовки для получения плоских поверхностей.

Поворотный стол с вертикальным шпинделем

В этом типе шлифовального станка заготовка всегда вращается на рабочем столе, чтобы получить плоскую поверхность.

Но в основном используется плоскошлифовальный станок с горизонтальным шпинделем и возвратно-поступательным движением стола.

Круглошлифовальный станок

Круглошлифовальный станок используется для шлифования наружных или внутренних поверхностей цилиндрических заготовок.

Диаметр заготовки может быть отшлифован с жестким допуском, т. е. может быть достигнута чистота поверхности до 0,0025 мм.

Types of Cylindrical Grinding Machine

Cylindrical Grinders are of the following four types :

• External Cylindrical Grinder
• Internal Cylindrical Grinder
• Universal Cylindrical Grinder
• Centerless Grinder

External Cylindrical Grinder

These types of шлифовальные станки всегда шлифуют наружные поверхности заготовок.

Внутрикруглошлифовальный станок

Эти типы шлифовальных станков всегда шлифуют внутренние поверхности заготовок.

Универсальный круглошлифовальный станок

Эти шлифовальные станки используются, когда заготовке необходимо придать цилиндрическую или коническую форму.

Бесцентровый шлифовальный станок

Бесцентровый шлифовальный станок — это быстродействующий станок, в котором работа возлагается на центры, но удерживается на поверхности шлифовального круга совместным действием центрального круга и поддерживающей опоры.

Его размер определяется максимальным количеством заданий, которые можно измельчить.

Станок для заточки инструментов и фрез

Станок для придания формы и заточки инструментов и фрез с помощью абразивных кругов.

Универсальные шлифовальные станки для инструментов и фрез часто используются для заточки разверток, метчиков, одноточечных инструментов, штампов, пуансонов и фрез.

Шлифовальный станок специального назначения

Эти шлифовальные станки используются для шлифования определенной заготовки.

К этому шлифовальному станку относятся кулачковый шлифовальный станок, поршневой шлифовальный станок, резьбовой шлифовальный станок и т. д.

Другой шлифовальный станок

Это может быть прецизионный или неточный шлифовальный станок.

• Влажное шлифование
• Сухое шлифование

Влажное шлифование

В большинстве шлифовальных станков предусмотрен регулярный поток охлаждающей жидкости, по-видимому, на заготовку в месте соприкосновения круга.

Поток охлаждающей жидкости заставляет заготовку охлаждаться до неравномерной температуры.

Также охлаждает круг, обеспечивает свободное резание и хорошие результаты при чистовой обработке.

Сухое шлифование

Если система охлаждения шлифовального станка не оборудована и заготовка обрабатывается на этом шлифовальном станке, то это называется сухим шлифованием.

Дефекты шлифования

Во время шлифования обнаруживаются следующие дефекты шлифования.

• Места перегрева
• Следы вибрации
• Быстрый износ колеса

Причины появления пятен перегрева

1. Превышение скорости круга и подачи.
2. Колесо в состоянии остекления.
3. Недостаточно охлаждающей жидкости.

Средства от пятен перегрева

1. Используйте правильную скорость и подачу.
2. Очистить колесо.
3. Используйте достаточно охлаждающей жидкости.

Причины вибрации

1. Колесо установлено неправильно.
2. Люфт в шпинделе.
3. Колесо разбалансировано.
4. Неправильный зажим.
5. Превышение глубины резания для станка.

Средства устранения следов вибрации

1. Правильно установите колесо.
2. Устранить люфт шпинделя.
3. Отбалансируйте колесо.
4. Правильно закрепите задание.
5. Используйте правильную глубину резания.

Причины быстрого износа колеса

1. Слишком мягкое колесо.
2. Скорость шлифовального круга меньше допустимой скорости.

Способы устранения Быстрый износ колеса

1. Используйте правильный класс колеса.
2. Увеличьте скорость вращения колеса до разрешенной скорости.

Итак, друзья, здесь мы должны знать 17 типов шлифовальных станков , а также их использование, дефекты шлифования.

Если вам понравился этот пост, поделитесь им, а также дайте свои предложения в комментариях.

Спасибо.

Шлифовальные станки для металлических поверхностей | Пенн Инструмент Ко

Станки для шлифования металлических поверхностей

Станки для шлифования металлических поверхностей являются важной частью любого металлообрабатывающего цеха.

Плоскошлифовальные станки предназначены для получения гладкой, плоской поверхности металла. Эти станки можно использовать как для грубого, так и для точного шлифования, и они бывают разных размеров, чтобы удовлетворить самые разные потребности.

Почему прецизионный плоскошлифовальный станок от Penn Tool Co?

Потому что каждый промышленный плоскошлифовальный станок Penn Tool Co. отличается надежностью, долговечностью и эффективностью. Все наши плоскошлифовальные станки по металлу предназначены для финишной обработки с максимальной точностью — быстро и эффективно.

Они также бывают разных размеров и моделей, чтобы наилучшим образом удовлетворить ваши конкретные потребности. Поскольку нет двух одинаковых магазинов, крайне важно, чтобы вам был предоставлен разнообразный выбор, чтобы вы могли найти идеальную кофемолку для своих операций.

Кроме того, наши станки для шлифования металлических поверхностей максимально просты в эксплуатации и обеспечивают длительную и надежную работу при минимальном техническом обслуживании. Чтобы обеспечить оптимальную производительность, мы предлагаем лучшие продукты от брендов, которым вы доверяете, включая Kent, GMC, Baileigh и других.

Прецизионные шлифовальные станки

Во многих отраслях промышленности крайне важно добиться высококачественной полировки, полировки или шлифовки, чтобы свести к минимуму артефакты, которые могут повлиять на производительность. Чтобы снизить вероятность неудовлетворительных результатов, рекомендуется инвестировать в надежную плоскошлифовальную машину, подходящую для вашего бизнеса.

Этот прецизионный ручной плоскошлифовальный станок Birmingham, например, мощный и точный. Он оснащен высокоточным шпинделем класса 7, а основание отлито из цельного куска для максимальной устойчивости.

Между тем, наш прецизионный плоскошлифовальный станок Acra также оснащен высокоточным шпинделем. Тем не менее, этот привод оснащен шпиндельным двигателем с низкой вибрацией, что обеспечивает более высокую степень точности, чем многие другие.

Малые плоскошлифовальные станки

Поскольку мы знаем, что не все операции одинаковы, мы можем легко определить, что операции также сильно различаются по размеру. Ваше рабочее место может не требовать мощного бегемота, поэтому вам нет смысла вкладывать средства в более крупное оборудование.

Penn Tool Co. не упустила из виду скромные механические мастерские, которым нужны надежные плоскошлифовальные станки. В нашем каталоге есть несколько вариантов, таких как этот загородный электромагнитный плоскошлифовальный станок. Они доступны в единицах размером от 12,5 дюймов в длину и весом всего 75 фунтов!

В качестве альтернативы, наша комбинированная ленточно-дисковая шлифовальная машина Baileigh может быть не такой портативной, как Suburban, но, безусловно, имеет тонкий профиль для такой надежной машины. Более того, стандартный вакуумный порт означает, что эта кофемолка помогает поддерживать чистоту даже в небольшом пространстве.

Улучшите качество плоскошлифовального оборудования от Penn Tool Co.
