Обработка направляющих с помощью переносных приспособлений

Обработка направляющих с помощью переносных приспособлений. При этом способе направляющие станков можно обрабатывать строганием, фрезерованием, шлифованием и протягиванием. Широкое распространение получил метод шли­фования станин.

Переносные приспособления применяют обычно для обработки направляю­щих тяжелых станков, имеющих большую длину, которые нельзя обработать на имеющемся оборудовании.

Обработка направляющих станин токарного станка. При ремонте станин токарных станков наиболее распространенных типов базой для перемещения приспособлений в большинстве случаев служат напра­вляющие задней бабки ремонтируемого стенка.

При значительном износе направляющих задней бабки они не могут служить базой. В этих случаях (сравнительно редких) вместо подушки задней бабки в ка­честве основания для приспособления используют плиту, перемещающуюся по вер­шинам призматических направляющих станин (рис. 1). При этом предвари­тельно по линейке производится шабрение вершин призм 1 и боковых плоско­стей 2.

Крупные токарные и револьверные станки часто имеют плоские направляю­щие, общие для салазок суппорта и задней бабки (револьверной головки). Для обработки таких направляющих с помощью переносных приспособлений прихо­дится прибегать к созданию искусственных оперативных баз, по которым переме­щают основание под приспособление. Иногда в качестве таких баз выбирают уз­кие полосы на самих направляющих, которые отшабривают вручную.

Обработка направляющих станин расточных, про­дольно-строгальных и других станков. При исправлении станин станков, относящихся к 3-й группе, за базы принимают плоскости 1 и 2 (рис. 2). В отдельных случаях, когда из-за большого износа основных направ­ляющих в результате опускания стола подверглись износу также и поверх­ности 1, в качестве базы можно использовать поверхности 3.

На рис. 3 показано применение промежуточных элементов (установочных плит) для приспособлений при обработке направляющих станин разной конструкции. При проектировании установочной плиты приспособления не всегда сле­дует стремиться к ее универсальности. Часто выгоднее изготовить простую плиту, специально предназначенную для данного станка, чем приспосабливать имеющуюся плиту другого назначения. Рабочие аппараты (строгальный, шли­фовальный) крепят на плите так, чтобы было удобно обработать большую часть станины. Однако участок станины, закрываемый плитой, остается необработан­ным. Поэтому, когда станина исправлена, переставляют рабочий аппарат на другой край плиты и шлифуют оставшийся необработанным участок станины. Пружинный упор для переключения возвратно-поступательного движения также переносят и укрепляют на станине в соответствующем месте.

Рис. 1. Поверхности направляющих токар­ного станка, используемые как база при об­работке рабочих поверхностей с помощью переносного приспособления

Рис. 2. Поверхности, принимаемые за базы при исправлении направляющих станин 3-й группы: а — у станин рас­точного станка; б, в, д — у станин про­дольно-строгальных станков; г — при­менение рельсов в качестве искусствен­ной оперативной базы при исправлении станины крупного токарного станка

Рис. 3. Промежуточные элементы (плиты) для приспособлений: а — базирование по верхним обработан­ным, неизношенным поверхностям и по боковым поверхностям ста­нины продольно-строгального стан­ка; б — базирование по вершинам призм и боковым обработанным по­верхностям; в — настройка для вос­становления изношенных верхних базовых поверхностей; 2 — плита; 2 — компенсирующая планка; з —промежуточные планки, опирающиеся нижние обработанные неизнашиваемые участки направляющих

Производим ремонт станины станков | Запчасти, комплектующие и узлы к станкам

Производим ремонт станин токарно-винторезных станков различных серий, который также включает в себя шлифовку станины, изготовление ходового винта.

Токарный станок – яркий представитель металлорежущего оборудования. В процессе длительной эксплуатации, благодаря высоким нагрузкам он подлежит неизбежному износу и постепенно выходит из строя. Одним из признаков критических показателей износа считается снижение точности металлообработки, однако это не является поводом для замены оборудования. Квалифицированный капитальный ремонт всегда поможет вернуть его «к жизни» и восстановить работоспособность станка.
Конструктивно станки токарной группы представлены различными узлами, отличающимися своим функциональным назначением. В той либо иной степени износ касается каждого из них, да и сложность восстановления зависит от степени повреждений. Одной из специфичных операций входящих в состав любого капитального ремонта считается ремонт станины токарного станка, гарантирующий качество его дальнейшей работоспособности.

Станина станка

Одой из основных составляющих токарного станка принято считать его станину. Расположенная на двух тумбах она представляет собой жесткое основание, обеспечивающее компоновку и функциональное взаимодействие между собой всех основных узлов станка. Конструктивно станина имеет две продольные взаимно параллельные стенки, усиленные поперечными ребрами жесткости. Для большей прочности и массивности основа токарного станка, как правило, отливается из чугуна.
В левой части станины крепится передняя (шпиндельная) бабка и коробка подач, обеспечивающая вращение ходового винта. Вдоль верхней плоскости станины расположены параллельные направляющие, по которым передвигаются задняя бабка и каретка суппорта. В зависимости от модели токарного станка поперечное сечение направляющих может существенно отличаться. Опорные плоскости бывают прямоугольными, трапецеидальными и треугольными, кроме того направляющие должны обладать высокой прочностью на изгиб.
За точность металлообработки токарного станка отвечает состояние именно направляющих, в частности:

  • точность обработки рабочих поверхностей;
  • параллельность и прямолинейность.

От этих характеристик зависит главное – перемещение суппорта, а точнее режущего инструмента вдоль оси вращающейся заготовки без толчков и отклонений.
В процессе эксплуатации токарного оборудования основная нагрузка ложится на направляющие станин. Фактически ремонт основы представляет собой ремонт направляющих станин токарных станков, поскольку именно эти составляющие подлежат износу. Зачастую восстановление станины в ходе капитального ремонта сопровождается параллельной заменой ходового винта и вала.

​​​​​​​Особенности ремонта станины

Ремонт станины станка достаточно сложная процедура, связанная, прежде всего с габаритами восстанавливаемого объекта. Основными технологическими приемами при восстановлении направляющих считаются строгание, фрезеровка, шлифовка, шабрение, протягивание и другие способы металлообработки. Выбор способа зависит от различных факторов, среди которых следует отметить:

  • твердость материала направляющих;
  • состояние и степень износа станины;
  • техническую оснащенность ремонтной базы;
  • подготовленность персонала.

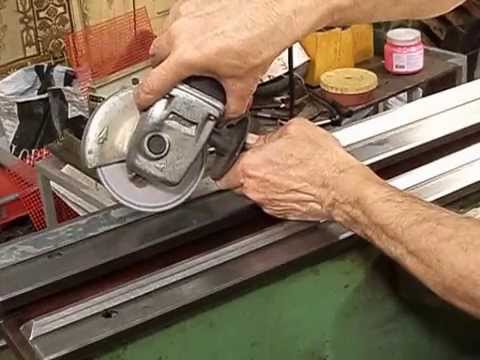

Среди наиболее распространенных способов восстановления состояния направляющих можно выделить обработку поверхностей строганием, шабрением и шлифованием. Каждый из них отличается своими требованиями, например, наиболее трудоемкое шабрение целесообразно при малых износах. Более универсальным и менее затратным по времени считается шлифовка станины токарного станка, причем эта технология применима даже для восстановления закаленных высокопрочных направляющих. Обеспечивая отличные характеристики точности и чистоты обработки, шлифовка является эффективным способом ремонта станин. А, учитывая возможность обработки закаленных направляющих, в большинстве случаев метод считается безальтернативным.
На практике шлифовка станин токарных станков производится в несколько этапов и должна включать следующие операции:

  • тщательную зачистку всех задиров и забоин;
  • надежную фиксацию на столе продольно-строгального станка, с соблюдением параллельности поверхностей с направлением движений;
  • контролируется состояние направляющих на предмет их извернутости.

На следующем этапе приступают непосредственно к шлифовке этих элементов станины.
Специалисты нашего завода быстро и качественно произведут капитальный ремонт, включая шлифовку станины токарного станка, цена которой доступна любому заказчику. Отремонтированные нашими специалистами станки полностью восстанавливают работоспособность, по своим характеристикам полностью соответствуя новому оборудованию.
