Швеллер 20у и 20п отличия: Различия швеллера П и У

Характеристики, параметры и особенности швеллера 20

Содержание

Швеллеры – не новинка на строительном рынке. Их изготовлением занимается почти любое металлообрабатывающее предприятие. Так как профиль имеет требуемые параметры при производстве, всем изготовителям нужно придерживаться ГОСТ 8240-97 «Швеллеры стальные горячекатаные». В межгосударственном стандарте описаны все нюансы при изготовлении детали, их стандартные размеры, а также сводные таблицы.

Швеллер – это разновидность металлического проката, широко используемая в строительстве. Помимо этого, деталь является хорошим вариантом для создания металлических конструкций в области машиностроения, строительства судов, вагоностроении и сельского хозяйства. Назначение такого металлопроката – применение в качестве опорных сооружений в несущих металлических конструкциях. Сечение в виде буквы «П» позволяет металлопрокатному профилю выдерживать большие нагрузки на сооружения. Также форма сечения позволяет добиться плотного прилегания деталей. Название стройматериала произошло от фамилии инженера из Германии, кем впервые был использован такой профиль в строительстве несущей конструкции.

Число, стоящее после наименования, показывает основной параметр профиля – высоту стенки, она указывается в сантиметрах. Значит, швеллер 20 – деталь с высотой стенок в 20 см, или 200 мм. Швеллер 200 совпадает по характеристикам с 20-тым, разница только в способе маркировки.

Модели 20 и 20П одинаковы, кроме одного – радиуса скругления полки r.

Фото: параметры швеллера 20П

Немного о параметрах швеллерных изделий:

• высота стенки h – 200 мм;
• ширина полки b – 76 мм;
• толщина стенки s – 5,2 мм;
• толщина полки t – 9 мм;
• радиус внутреннего закругления R – 9,5 мм;
• радиус закругления полки, если имеется уклон внутренних граней полок (У-маркировка), – 4 мм;
• радиус закругления полки с параллельными стенками профиля (П-маркировка) – 5,5 мм.

Указанные характеристики относятся к швеллерам горячего качения ГОСТ 8240-97.

Фото: гнутые неравнополочный и равнополочный швеллеры

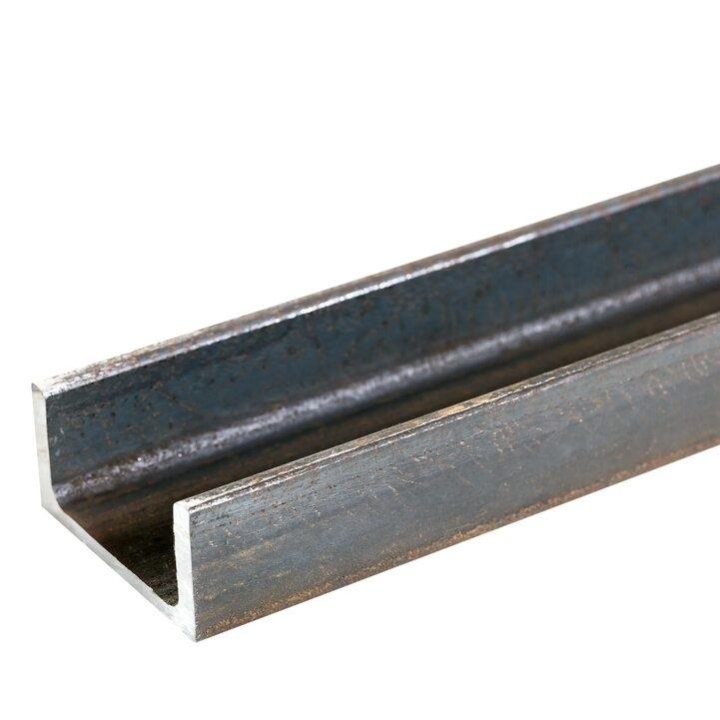

Фото: швеллер 20П

Фото: прямой и гнутый швеллеры

По ГОСТ 8240-97 швеллеры изготавливаются исключительно на предприятиях, имеющих необходимое оборудование для выполнения технологического процесса. При покупке рекомендуется самостоятельно удостовериться в соблюдении этого правила. Правильно выполненная продукция имеет сертификаты соответствия, поэтому желательно проверить покупаемые швеллеры на наличие данного сертификата. Если его нет, то это может привести к дефектам изделия во время его эксплуатации. Вмонтированные элементы дадут трещину и повлекут за собой большой ущерб всей конструкции сооружения.

За основу берут металлические сплавы с добавлением конструкционной углеродистой или низколегированной стали. Маркируются такие стали по правилам:

• Ст2пс. Буквы Ст обозначают, что сталь обыкновенного качества. Цифра 2 говорит о марке стали (2 – содержание углерода в сплаве 0,09-0,15%). Буквы после цифры обозначают степень раскисления материала: пс – полуспокойная сталь. Это промежуточная степень, затвердевает без кипения, образуя большое количество газа. В сплаве содержатся пузырьки кислорода, тем самым немного снижается пластичность и твёрдость, что не так критично для швеллеров;
• Ст3сп. Сталь обыкновенного качества. 3 – содержание углерода в сплаве 0,14-0,22%. Сп – спокойная сталь. Параметр говорит о том, что содержание неметаллических компонентов и шлаков минимально. Такие стали имеют однородную плотную структуру, что улучшает механические свойства сплава. Сталь хорошо сваривается и так же хорошо сопротивляется ударным нагрузкам. Отлично подходит для применения в опорных металлоконструкциях, где имеется большая нагрузка на всю систему.

Технологический процесс изготовления

Швеллер 20 производится методом горячего качения. Принцип таков: сырьё проходит несколько этапов механической деформации на специальном прокатном стане. Такой комплекс оснащён вращающимися валами. Прокат проходит через эти установки, последовательно изменяя свою геометрическую форму до требуемой. При настройке стана руководствуются окончательными размерами швеллера, не учитываются только радиусы закруглений полок с внутренних сторон изделия, кромок швеллера и угла между их поверхностями.

Принципиальным отличием от других технологий является предварительный нагрев сырья до высоких температур. Более точные температуры зависят от выбранного металла. Разные металлы начинают менять своё агрегатное состояние при разных температурах. Металл нагревается до тех пор, пока не перейдёт в состояние повышенной пластичности, здесь будущему швеллеру придаётся качество, убираются внутренние напряжения в материале, а также повышается износостойкость рабочих элементов швеллера и количество этапов профилирования.

После нагрева происходит прокат сырья через стан. Система вращающихся валов пропускает через себя прогретый металл, последовательно меняя его геометрические параметры. К концу обработки из стана выходит уже типовой швеллер.

Повышая температуру металла, удаётся получить равномерную структуру внутри, что повышает сопротивление к различным нагрузкам. Этого «козыря» нет у альтернативных способов производства швеллеров. Также предварительный нагрев исключают будущую дополнительную термическую операцию для удаления внутренних напряжений. Однако за такой способ нужно платить – швеллер 20П горячего качения дороже своих альтернатив, так как нагрев металла и использование прокатного стана – дорогое удовольствие.

Сортамент швеллера 20

Существует много разных швеллеров, которые отличаются друг от друга параметрами и способом производства. Чтобы их не путать, были придуманы буквенные обозначения:

• «П» – внутренние грани полок располагаются параллельно друг другу;
• «У» – внутренние грани располагаются под уклоном в 4-10%;
• «С» – швеллер специальный, не имеет чётких параметров в ГОСТ, размеры определяются клиентом, имеется уклон;
• «Л» – облегчённая версия профиля, соответствует ГОСТ, внутренние грани параллельны;
• «Э» – экономный вариант, использование металла уменьшено, за счёт чего и уменьшается цена, грани внутри параллельны друг другу;
• «В» – применяется исключительно для строительства машин или вагонов;
• «Т» – металлический профиль, используемый для строительства тракторов.

Все швеллеры производятся тремя способами:

• горячее качение;
• холодное качение, сгибание;
• специальный способ.

Итак, описываемое изделие тяжелее швеллера 16П. Причин несколько: прочностные характеристики, превосходящие 16-ую модуль, плюсом в 20-ый швеллер внедрено больше количество новых компонентов, влияющих на свойства конечного продукта. Изготовление профиля ведётся согласно государственному стандарту. ГОСТ 8240-97 вступил в силу в 1997 году, о чём говорят последние цифры. С тех пор нормативный документ серьёзных изменений не претерпел, поэтому обновлять его бессмысленно.

Ширина профиля равняется 200 мм, в маркировке число указывается в сантиметрах (1 сантиметр = 10 миллиметров). Высота полок швеллера составляет 76 мм, при этом толщина элементов равняется 9 мм. Толщина стенок, наоборот, одинакова по всей площади швеллера, за исключением закруглённых оснований на переходах – 5 мм. Внешние углы проката прямые, а внутренние имеют закругление, что добавляет конструкции профиля дополнительную жёсткость, тем самым повышая прочностные характеристики. Гнутый швеллер таким похвастаться не может, все его углы скруглены, что по параметрам немного хуже, чем прямой аналог. Значение радиуса внутреннего скругления одинаково по всей площади профиля – 9,5 мм.

Прочие характеристики проката подробно расписаны в ГОСТ 8240-97. Их анализ производится на этапе проектирования. Они малозначимы для покупателя, но имеют большой вес для экспертов в области металлургии и инженеров группы снабжения, закупающих материал:

• площадь поперечного сечения профиля – 23,4 кв. см;
• момент инерции по осям Х и У – 1530 см⁴ и 134 см⁴ соответственно;
• момент сопротивления по тем же направлениям – 153 куб. см и 25,2 куб. см соответственно;
• радиус инерции – 8,08 см и 2,39 см для осей Х и У;
• статический момент полусечения – 88 куб. см.

Перед покупкой стройматериала нужно учесть несколько нюансов. Это будет полезно знать как обычным строителям, так и экспертам в области машиностроения. Первое – масса одного погонного метра продукции, второе – цена профиля 20П. По поводу последнего: цена сильно разнится в зависимости от региона продажи и характеристик проката, выпускаемого на предприятии. Небольшой нюанс: на итоговую стоимость влияет текущий сезон. В самый разгар строительного сезона цены растут, в конце – падают. Разница небольшая – плюс-минус 10%.

П-образная форма металлопрокатного швеллера позволяет выдерживать титанические нагрузки на профиль, несмотря на малую массу.

Профиль 20-ой модели имеет такие характеристики:

• высота полки – 20 сантиметров, или 200 миллиметров;
• ширина профиля – 76 миллиметров;
• толщина стенок швеллера – 5,2 миллиметра;
• толщина полок – 9 миллиметров;
• площадь сечения в поперечном направлении – 24 кв. мм;
• радиус закругления внутренних углов швеллера – 9,5 миллиметра.

Масса швеллера 20

Хоть в составе профиля и присутствует сплав, его содержание не снижает прочностных характеристик проката, а масса так же остаётся на низком уровне. Один погонный метр прямого П-образного швеллера 20-ой модели, выпускаемой на металлообрабатывающих предприятиях, весит 18,4 кг. Это хорошее достоинство, благодаря которому металлопрокат пользуется большим спросом у знатоков строительного дела.

Достоинствами такого металлического проката являются:

• использование в металлических конструкциях гарантирует дополнительную жёсткость системе;
• швеллер отвечает всем нужным требованиям прочности;
• не деформируется, а сплав в составе образует устойчивость к коррозии;
• лёгкий, ввиду чего облегчается работа с профилем, что является большим плюсом при монтаже на большой высоте.

При производстве металлопрокатного швеллера должны соблюдаться все требования, чётко расписанные в ГОСТ 8240-79 «Швеллеры стальные горячекатаные». В таком случае получится идеальная деталь, соответствующая всем заявленным прочностным характеристикам. Если профиль не проходит контроль, значит, он не соответствует какому-либо параметру и отправляется в брак. Однако если такой швеллер пропускают контролёры, то его использование в больших тяжеловесных конструкциях подвергает опасности всех рядом находящихся строителей.

Швеллер 20 бывает различных типов, о них и пойдёт речь:

• металлический прокат, имеющий уклон внутри. Такой профиль помечается буквой «У», например, швеллер 20У. Уклон имеет фиксированное значение от 4 до 10%, выше или ниже считается браком и не выпускается в продажу. Правильно изготовленные детали удобно использовать в качестве направляющих, так как геометрические параметры располагают надёжной поддержкой для роликовых и подобных им систем;
• описываемый швеллер входит в подгруппу «П». Данная литера обозначает параллельность внутренних граней профиля между собой. Это обязательное условие при производстве, несоблюдение приведёт к браку продукции. Параллельный вариант обеспечивает дополнительную жёсткость конструкции при существенной нагрузке непосредственно на площадку профиля. Параллельные полки затрудняют деформацию, что как раз и является хорошим достоинством, поэтому на строительном рынке такой профиль пользуется большим спросом и широко применяется в строительстве и машиностроении;
• третий тип проката маркируется литером «Э». Это те же швеллеры с параллельными внутренними гранями профиля, но более экономичные. Серия получила название за счёт того, что такой прокат стоит меньше своих аналогов. Подводный камень в том, что при изготовлении стройматериала затрачивается меньшее количество металла, что снижает общие характеристики проката, страдает несущая способность. Э-профиль хорошо работает в условиях с малыми постоянными или переменными нагрузками. Для более высоких воздействий лучше подойдет швеллер 20П;
• серия «Л» чем-то похожа на предшественника. Компоненты профилей облегчены, что является хорошим вариантом для придания жёсткости металлической конструкции при экономии массы всей системы. Лёгкие профили имеют параллельные внутренние грани. По сути, что «Э», что «Л» серии являются частными случаями стандартных прямых профилей;
• маркировка «С» говорит о том, что это специальный швеллер. Такой профиль не имеет чётких размеров в ГОСТ, он изготавливается исходя из требования покупателя. Имеет стандартный внутренний уклон от 4 до 10%.

Помимо классификации по типам существует ещё разделение по точности прокатки. Швеллер 20 выпускается высокой и повышенной точности профилирования, группы А и Б соответственно. От степени точности прокатки зависит максимально допустимые отклонения от табличных значений, указанных в ГОСТ. Это влияет на надёжность конструкции. Чем больше отклонение, тем больше снижается надёжность. За наиболее точную группу швеллеров 20П придётся доплачивать.

Перед выбором швеллера, произведённого согласно государственному стандарту, нужно произвести расчёт параметров будущей конструкции. В этом помогут специалисты, которые с помощью сводных таблиц подберут все требуемые параметры. Специальные швеллеры изготавливаются под заказ и имеют индивидуальные чертежи.

Один погонный метр швеллера весом 18,4 кг подходит для возведения опорных сооружений, стрел подъёмных кранов, формирования навесов, павильонов, мостов, эстакад, перекрытий, каркасов, пандусов и прочих металлических конструкций. Также металлопрокатный швеллер котируется в вагоностроении, строительстве морских судов и автомобилей. Продукция фасуется партиями по 60 т, связками, пачками, может отпускаться поштучно. Все профили имеют сертификаты качества со всей важной информацией об изделии. Металлический прокат транспортируется автотранспортом, железнодорожными вагонами или в длинных контейнерах.

Все параметры профиля регламентируются ГОСТ 8240-97. Зная габариты детали, её чистую массу и площадь поперечного сечения, можно выяснить вес всей конструкции, выбрать равнополочный или неравнополочный тип. Если будущий каркас относится к серии «Л», то применяется гнутый алюминиевый швеллер, устойчивый к воздействию окружающей среды.

Швеллеры 20П изготавливаются из углеродистой стали Ст3пс или Ст3сп ГОСТ 380-2005. Могут использоваться легированные стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД ГОСТ 19281-89. Возможно применение антикоррозионных легированных сталей 10ХСНД и 15ХСНД. Такие сплавы снижают общий вес конструкции и при этом сохраняют свойства материала в течение всего срока службы. Детали маленького веса более устойчивы к различным видам деформации: изгиб, кручение и т. д.

габаритов и вес 1 метра. 20П и 20У. Ассортимент каналов и их характеристики, различия в типах. Размеры сечения и фланца

1. общее описание
2. Технические требования
3. Размеры, вес и другие отличия
4. Приложения

Швеллерные изделия представляют собой два уголка, расположенных параллельно друг другу и сваренных между собой продольным швом по линии стыка. Такой канал можно сделать, но на практике производят уже готовые изделия — из цельной полосы, согнув ее с краев при температуре размягчения.

общее описание

Обозначение канала, например, цифрой 20, не означает, что это размер его центральной или боковых стенок в миллиметрах. Для таких целей существует простой П-профиль, стенки (центральные, а также боковые полки) которого примерно равны по толщине, и не вдвое (и более чем в два раза) уже основного, центрального. Швеллер 20 имеет боковые полки одинаковой или разной ширины. Высота (ширина) основной стенки составляет 20 сантиметров (а не миллиметров, как подумает новичок, впервые столкнувшийся с заготовками такого типа).

Швеллер с равными между собой боковыми стенками является горячекатаным изделием, в некоторых случаях действительно гибочным . Гибка стальной полосы осуществляется вдоль на профилегибочном станке. Прокат производится по с нормами ГОСТ 8240-1997, гибка — по ГОСТ 8278-1983. Если канал имеет боковые стенки разной ширины, то производят гибку листовых исходников с последующей их обрезкой после процедуры гибки. Тот же швеллер 20 изготовлен из низколегированной стали как и 09Г2С.

Швеллер в основном производится из черной и подобных модификаций стали, реже — из нержавеющей стали (в очень ограниченном количестве). Обычное исполнение фасонного швеллерного профиля, используемого в качестве комплектующих, проходит, в зависимости от вида использования, этапы одной из технологий.

• Стальная заготовка превращается в швеллер после процедуры горячей прокатки — на станке с большой производительностью.
• Тонкополочные элементы, изготовленные в основном из цветного металла, формируются на профилегибочном станке. В этом случае используется холодное прессование.

В результате производитель и его заказчики получают плоский, гладкий со всех сторон швеллерный элемент, сразу пригодный для строительства и некоторых других отраслей народного хозяйства.

Технические условия

В большинстве случаев для изготовления швеллера 20 применяют обычную сталь Ст3 или сплавы С245, С255. Основные требования по безопасности и охране труда (сооружению зданий, сооружений, где применяется такой канал) по техническим показателям следующие.

• Коэффициент безопасности должен быть тройным. Например, вес кирпичной (пеноблочной) кладки над перемычкой оконного или дверного проема, например, 1 тонна, должен соответствовать трехтонной нагрузке на швеллерный элемент. Использование 20 или другого значения швеллера зависит от конструктивного пересчета сооружения или здания. Между этажами, хотя основную нагрузку от вышележащих перекрытий принимают на себя плиты железобетонных перекрытий, часть нагрузки все же приходится на швеллерные перемычки оконных и дверных проемов. Это значит, что сначала на полу должны быть установлены максимально армированные швеллеры. Если все эти требования будут нарушены, то в этом случае 20 швеллер не выдержит всей нагрузки. В результате элемент может погнуться и выпасть, что, как следствие, чревато разрушением дома.

• Сталь не должна быть слишком хрупкой. Дело в том, что, часто разбирая (ломая) старые постройки, демонтажники сталкиваются с тем, что от удара кувалдой или чушками по специальному оборудованию рвутся швеллеры, даже не подвергшиеся сильному ржавлению. Но швеллер способен сломаться при значительной нагрузке. Хрупкости способствует состав стали, из которой она изготовлена: фосфор и сера в сплаве стали, превышающие содержание 0,04 %, приводят к образованию красной хрупкости — структурного разрушения стального изделия с мгновенным или длительным перегрузка.

В результате невозможно использовать любую, самую дешевую сталь для швеллеров. Чтобы каналы не лопнули внезапно, содержание серы по ГОСТам не должно превышать 0,02 % (от массы состава), а содержание фосфора должно оставаться в количестве не более тех же 0,02 %. Полностью удалить всю серу и фосфор из стали крайне сложно (и дорого), но снизить их содержание до следовых количеств вполне возможно.

• Сталь должна быть достаточно жаростойкой и термостойкой … Если вдруг в здании вспыхнет массовый пожар, то оно нагреется. Швеллер, нагревшись до температуры более 1100 градусов, начнет прогибаться под нагрузкой возведенной над ним стены. Для этого используется пусть и не закаленная, но достаточно жаропрочная и жаропрочная сталь, не теряющая своих несущих свойств даже при нагреве до ярко-красного свечения.

• Сталь не должна быстро ржаветь. Хотя швеллеры окрашиваются после возведения стен и полов здания (перед отделочными работами), желательно использовать сталь с высоким содержанием хрома. Понятно, что из нержавеющей стали каналы не производят (она хромосодержащая на 13…19%), но стандартным решением считается сталь с массовой долей хрома до нескольких процентов.

Наконец, чтобы проем не заваливался, выступ отступа от окна или двери должен быть порядка 100-400 мм.

Если сэкономить на длине швеллера и заложить, например, 5-7 (и не менее 10) сантиметров отступа (т.н. буртик), то кладка под буртиками будет трескаться с краев отверстия, и стена над ним рухнет. Если заложить слишком большое плечо, то суммарная расчетная нагрузка на фундамент и нижележащие перекрытия превысит проектную (в проекте четко просчитаны все значения нагрузок). И хотя она будет находиться в пределах предельно допустимого норматива, здание все же может быть повреждено до прохождения его проектной наработки на отказ. Распиловка и последующая сварка швеллера произвольными кусками не допускается – заранее подберите фрагменты, обеспечивающие оптимальные отступы с обеих сторон проемов.

Так, в данном примере швеллер 20П имеет высоту по основной стене 20 см, высоту по боковым (равным) полкам — 76 мм, радиусы изгиба уголков — 9,5 и 5,5 мм.

Ассортимент

• Маркер «П» означает, что боковые стенки параллельны друг другу: данный образец швеллера аналогичен крупногабаритному П-профилю, боковые стенки которого были укорочены по всей заготовке .
• Маркер «L» сообщает, что точность формы швеллерной заготовки низкая (легкий образец, простой в изготовлении).
• «NS» означает экономичную версию U-образного профиля.
• «СО» означает, что узкоспециализированный канал делается на заказ.
• Маркер «У» — швеллер имеет определенный (не прямой) угол наклона внутрь: боковые стенки отогнуты (не наружу).
• «В» — вагонный швеллер,
• «Т» — трактор. Оба последних типа имеют четко определенную, специфическую область применения.

Стандарты изготовления швеллерных конструкций, в том числе 20, несколько раз менялись. Последний российский (несоветский) ГОСТ определил наилучшие значения параметров швеллерных изделий, при которых эти заготовки выдерживают чрезвычайно высокую нагрузку, недостижимую ранее.

Размеры, масса и другие отличия

Ассортимент канала представлен следующими разновидностями. Сталь, используемая для производства этих заготовок, имеет плотность (удельный вес) 7,85 г/см3. Сечение элементов такое, чтобы оптимальная толщина соответствовала заявленной. Общая площадь поверхности канала равна сумме внешней и внутренней составляющих, сложенных с площадями обеих кромок и поперечных сечений.

Буквенные маркеры позволяют сразу уточнить, как производились конкретные образцы и какими параметрами они должны обладать. Швеллерные заготовки бывают горячекатаными или холоднодеформированными.

Справочные параметры отдельного вида и наименования канальной продукции пересчитываются на один погонный метр в соответствии с табличными значениями …Получив информацию о партии заготовок, общая длина которых составила определенное количество метров, доставщик рассчитает общий вес (тоннаж) заказа, не учитывая прибавки (или недостачи) в условия допустимых ошибок. Масса швеллерной продукции, не соответствующая заявленной более чем на 6%, не допускается — на основании требований соответствующих ГОСТов.

Например, по ГОСТ 8240-1997, горячекатаный швеллер изготавливают следующим образом. Швеллер 20 горячекатаный (ГОСТ 8240-1989) сортов «П» и «С» — разновесовой. Подпись маркером «А». Длина заготовки от 3 до 12 м. Несоответствие по длине учитывается ее увеличением максимум на 10 см, но продавать длину заготовки меньше заявленной длины запрещается. Об этом знают мастера, которые нарезают на заказ, например, 12-метровые на 3-метровые заготовки.

Срок подготовки тяжелого, легкого и «экономного» канала определяется загруженностью поставщиков, но не может быть более месяца с момента заказа. Эти нормы также прописаны в ГОСТ, ТУ и других соответствующих нормативных актах. Заготовки фасонного проката методом горячей прокатки в основном изготовляют из состава Ст5, Ст3 «спокойного» или «полуспокойного» (не «кипящего») исполнения. Это требование отмечено в Госстандарте 380-2005. Также могут применяться низколегированные стали 09Г2С, 17Г1С, 10ХСНД, 15ХСНД — этот допуск регламентируется Госстандартом 19281-1989. Последние два соединения устойчивы к коррозии.

Параметры исходного материала, используемого при изготовлении швеллеров, позволяют значительно уменьшить массу металлических каркасов, на которые опирается основная часть здания или сооружения. … При этом первоначальные параметры возведенного здания сохраняются до истечения срока его нормальной эксплуатации. Небольшая масса холоднодеформированного сечения швеллера не оказывает существенного влияния на сопротивление деформации, в том числе изгибу и скручиванию.

По расчетным данным для снижения нагрузки на мастера определяется, нужна ли им равнополочная швеллерная заготовка (в определенном количестве экземпляров) или можно обойтись ее разнофланцевой модификацией . А вот облегченные конструкции и укрытия, лишенные массивных кирпичных и железобетонных надстроек (стены, каркасный монолит на значительно заглубленном фундаменте), позволяют заменить классический стальной швеллер на холодноформованный алюминиевый швеллер.

Если в продаже не нашлось варианта, который бы вас окончательно устроил, то компания-производитель вправе предложить вам оригинальное решение — декорирование запрошенной вами продукции по индивидуальным значениям характеристик, не выходящим за рамки особые требования ГОСТ и СНиП.

Так, имея массу погонного метра 18,4 кг, отрезок швеллера нашел применение при строительстве навесных, павильонных, концевых, рельсовых (используется для крана), подвесных (для помещений производственных цехов), мостовых и путепроводных сооружений. Такие швеллеры оптом (на заказ) выполняются серийно по 60 тонн, в виде штабелей или даже поштучно. Информация о сертификатах качества, параметрах и количестве экземпляров прилагается. Швеллеры транспортируются автомобильным или железнодорожным транспортом.

Применение

Фасонные швеллеры применяются для сварки каркасных конструкций. Рамы швеллерные сварные отличаются повышенными физико-механическими значениями своих основных параметров. Канал хорошо прорезан, просверлен, обточен (фрезерован). Для резки толстостенных (от нескольких миллиметров) примерно с одинаковым успехом можно использовать и мощную (до 3 киловатт) болгарку, и станок лазерно-плазменной резки. Благодаря использованию в качестве исходного материала обычных среднеуглеродистых сталей, швеллерные заготовки легко свариваются любым способом — от автоматической сварки с газоинертной защитной средой до ручного способа (после зачистки свариваемых по ним кромок.

Фрагменты швеллера не теряют своих характеристик при высокой нагрузке — они очень похожи на П-образный профсталь для обычного использования. Продукция Channel широко используется во многих отраслях промышленности. Встречается в виде деталей и комплектующих для специальной крановой техники, грузовых автомобилей, морских и речных судов, железнодорожных тягачей и подвижного состава.

Швеллер также является составной частью межэтажных и чердачно-кровельных конструкций, пандусов (используются для проезда велосипедов, скутеров, автомобилей и инвалидных колясок), предметов мебели. Помимо перемычек для организации дверных и оконных проемов, швеллер используется как важный компонент перил, ограждений и ограждений, лестниц.

О том, как правильно монтировать швеллер, смотрите в следующем видео.
