Группа В22

ИСС 77.140.70
ОКП 09 2500

Дата введения 1977-01-01

0002 Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 1957 N дата введения установлена ​​01.01.77

Срок годности снят Постановлением Госстандарта № 896 от 19.06.91

ВЗАМЕН ГОСТ 5157-53 в части стального швеллера с изогнутыми полочными тележками

ИЗДАНИЕ (октябрь 2012 г.) с изменением № 1, утвержденным в октябре 1986 г. (ИУС 1-87), Изменение (ИУС 9-91)

Настоящий стандарт указывает калибр горячекатаных швеллеров с криволинейной полкой для тележек.

(добавлено, версия № 1).

1а. Для прецизионных швеллеров выпускаются:

— повышенной точности,

— нормальной точности — В.

Примечание. Качество определяется на основе качества стали, используемой при изготовлении каналов.

(Измененная редакция, ред. № 1, поправка).

1. Сечение каналов с отогнутым фланцем должно соответствовать указанному на чертеже.

2. Размеры каналов, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные значения должны соответствовать указанным в табл.1 и 2.

Таблица 1

Примечание. Площадь поперечного сечения и масса 1 м швеллера рассчитаны исходя из номинальных размеров, плотность стали равна 7,85 г/см.

Таблица 2

Предельные отклонения каналов для высокой точности должны быть не более: высота мм, толщина ±0,7 мм.

(Измененная редакция, ред. № 1, поправка).

3. Швеллеры выпускают длиной от 2 до 9 м:

— мерная длина;

— кратная длина колеи.

(Измененная редакция, Ред. № 1).

4. (Исключен, ред. № 1).

5. Предельные отклонения по длине канала и кратной мерной длине не должны превышать:

обычной точности:

+40 мм для стержней до 4 м;

+60 мм при длине швеллера от 4 до 6 м;

+80 мм при длине канала 6 м. ст.

повышенной точности:

+40 мм при длине канала от 4 м до 7 м и +5 мм за каждый метр свыше 7 м.

6. Кривизна канала в горизонтальной и вертикальной плоскостях не должна превышать:

0,4% от длины — нормальная точность;

0,3% длины — высокая точность.

5, 6. (Измененная редакция, Ред. № 1 Поправка).

7. Контроль размеров осуществляется на расстоянии не менее 500 мм от конца стержня. Толщина стенки канала измеряется на конце стержня, высота плоскостей .

Контроль толщины полок швеллеров осуществляется по калибру валков при их расточке.

8. Не допускается скручивание вокруг продольной оси.

(Измененная редакция, Ред. № 1).

Ассортимент, размеры и масса, разновидности, ГОСТы, область применения

В качестве несущих конструкций в строительстве чаще используют не железобетонные кирпичные конструкции, а металлический профиль. Швеллер – один из вариантов такого металлопроката. Изготавливается из стали разных марок и используется в самых разных областях.

Содержание

1. Общее описание и назначение каналов
2. GOSTs
3. Characteristics
4. Product classification and scope
5. Conventional hot rolled
6. Bent
7. Channel assortment
8. Marking and decoding

General description and purpose of channels

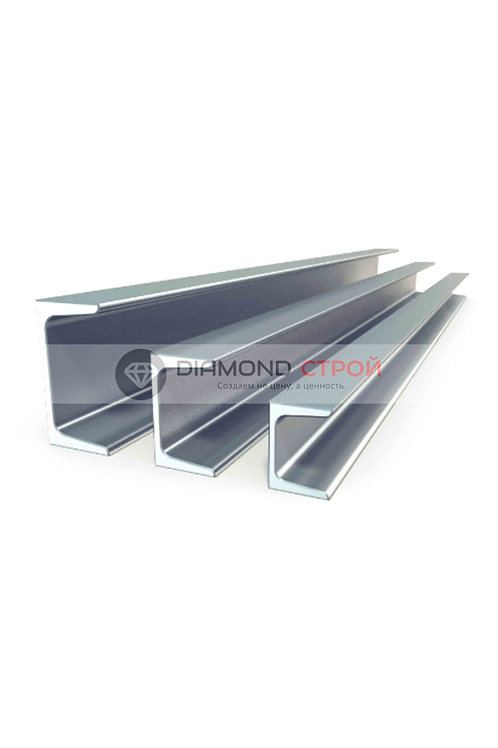

Channel — a type of shaped metal rolling. В разрезе элемент имеет П-образную конфигурацию и состоит из стенки с двумя полками. Края располагаются перпендикулярно стене, хотя есть модели, в которых полки наклонены внутрь. Этот дизайн по сопротивлению вертикальному давлению уступает только двутавру.

Поскольку нагрузка в несущих конструкциях часто распределяется неравномерно, выпускают П-образный профиль с полками разной ширины. Позволяет компенсировать перегрузку и обеспечивает долговечность опоры.

Ассортимент U-образных профилей отличается высокой жесткостью.

Устойчивы не только к вертикальным нагрузкам, но и к изгибающим нагрузкам

Сопротивление разрыву, сжатию, растяжению

Механическая прочность и способность выдерживать ударные нагрузки

Низкая материалоемкость по сравнению с цельными стержнями того же сечения при сопоставимой прочности

Конструкция из швеллеров по ГОСТ, не имеет слабые места … Его очень сложно уничтожить.

ГОСТ

Масса, габариты, конфигурация профиля регламентируются ГОСТ . Так как продукция выпускается для различных отраслей промышленности, на изготовление каждого вида разработан свой стандарт.

1. ГОСТ 8240-97 описывает сортамент швеллеров горячекатаных как общего назначения — для строительства и армирования полов и стен, так и специального.
2. Профиль, получаемый для автомобильной промышленности, регламентируется ГОСТ 19425-74.
3. Продукция для вагоностроения описывается ГОСТ 5267.0-90 и 5267.1-90.
4. Каждый из стандартов описывает не только классический тип швеллера — равнополочный и с параллельными полками, но и широкополочный, изогнутый, с разными классами точности — ГОСТ 8278-83Б, ГОСТ 8281-80, ГОСТ 5422-73.

П-образный профиль изготавливается как из горячекатаной, так и из холоднокатаной стали. Материал для балок также должен соответствовать ГОСТу.

Характеристики

Технические параметры выбираются в зависимости от цели использования

При выборе бруса для строительства необходимо учитывать следующие параметры: без наклона.

Размеры и вес канала – от этих показателей зависит, какую нагрузку сможет выдержать будущая конструкция.

Марка стали является нормативной характеристикой и регламентируется ГОСТ. Поэтому этот параметр нельзя рассматривать отдельно.

Классификация продукции и область применения

На характеристики металлопроката весьма заметное влияние оказывает способ изготовления и конфигурация продукции. По этому признаку продукцию делят на горячекатаную, специальную и гнутую. Первый и последний вариант универсальны и применяются во всех сферах строительства. Специальные чаще всего предназначены для вагоностроения.

Обычный горячекатаный

Популярный тип фасонного профиля. Применимо для усиления и усиления рам и других несущих конструкций .

Деталь изготавливается по технологии горячей прокатки. Стальная заготовка нагревается и прокатывается на прокатном стане, где она имеет U-образную форму. Вес швеллера больше, чем у гнутого, например, точность форм ниже. Толстые блоки такого типа довольно сложно соединять, однако за счет толщины и конфигурации такие конструкции выдерживают высокие нагрузки. При этом материалоемкость профиля ниже, чем цельного бруса. Для производства легированная сталь . Это значит, что никаких дополнительных ограничений при сварке швеллеров соблюдать не нужно.

Выпускается несколько видов горячекатаных профилей — 5 серий .

1. Серия P — модель с параллельными полками. Самый популярный вариант. Доступны длины от 2 до 12 м, однако по запросу поставляются балки любой мерной и немерной длины. Изделия с параллельными краями самые массивные. Масса 1 погонного метра колеблется от 4,84 до 48,28 кг.
2. Серия У — в этом профиле полки параллельны друг другу, если оценивать внешние стороны детали. Однако внутри полки имеют наклон из-за разной толщины края и места соединения со стеной. Скат плавный, имеет определенный радиус закругления, который регламентируется ГОСТом. Он колеблется от 6 до 15 мм. В этом случае масса швеллера с наклонными полками совпадает с аналогом из серии П при условии одинаковой толщины стенки и габаритов. Наклон небольшой: максимальное значение достигает 10%.
3. Серия Е — экономичная. Получил такое название из-за меньшей материалоемкости. Это достигается скруглением параллельных полок без уменьшения толщины. Но при таких габаритах самый легкий швеллер серии Р весит 4,84 кг, а серии Е – 4,79 кг. При использовании металлопроката в строительных работах эта разница оборачивается большой экономией.
4. Серия L — облегченная. Версия с параллельными закругленными полками и уменьшенной толщиной стенки и полки. Ассортимент легкой модели представлен всего в 9опции. По сравнению с серией P или U такие элементы выдерживают меньшую нагрузку.
5. Серия С — узкоспециализированные. Его размеры соответствуют отраслевым требованиям и являются более конкретными. Сюда входит, например, вариант, предназначенный для автомобилестроения. В таком профиле верхняя полка изогнута и отличается по ширине от другой на 6–10 %.

Валера

Голос строительного гуру

Задать вопрос

Основная область применения горячекатаного швеллера – строительство. Применяется для возведения каркасов зданий, армирования конструкций, прокладки трубопроводов. Так как П-образная балка очень устойчива к вибрации, она активно используется в станкостроении. Металлопрокат также востребован в конструкции автомобилей и тяжелой техники.

Гнутый

Гнутый швеллер уступает по прочности горячекатаному

Гнутый швеллер или «правильный» получил название не из-за формы, а благодаря технологии изготовления … По комплектации он несколько отличается от обычного. Параллельные грани закруглены не только изнутри, но и снаружи.

Для такого элемента берут рулонную холоднокатаную или горячекатаную сталь — обычную, конструкционную углеродистую и низколегированную. Характеристики получаемого профиля зависят от характеристик сырья. Наиболее прочные и точные по размерам швеллеры изготавливаются из холоднокатаной углеродистой стали.

Изготавливают швеллеры на профилегибочных станках … Полоса стальная подается на стан, где производится ее холодное П-образное изготовление.

Гнутый профиль уступает по прочности горячекатаному … В то же время он заметно превосходит по сопротивлению деформации и применяется для армирования конструкций, подвергающихся высоким растягивающим и сжимающим нагрузкам.

Различают 4 вида гнутых профилей:

• В — края полок наклонены внутрь;
• P — полки ровно параллельны друг другу;
• L — световой канал с более тонкой стенкой и параллельными краями;
• ОТ — специальная балка.

Швеллер гнутый изготавливается как по ГОСТ, так и по ТУ. Размеры канала могут быть далеки от стандартных.

Полка равнополочная — вариант, в котором ширина полок одинаковая. Регламентируется ГОСТ 8278-83. Изготавливаются из различных марок стали. Длина гнутого профиля с равными гранями достигает от 3 до 11,8 м. Допускается выпуск немерных и многократно мерных длин.

Стальной гнутый профиль изготавливается со стандартной, высокой и высокой точностью. Классовые требования здесь выше. Отклонения для повышенной точности составляют всего 1,5 мм для высоты полок до 15 см.

Неравноценный — регламентируется ГОСТ/82821-80. Чаще всего его изготавливают из кипящей углеродистой стали, так как он обеспечивает прочность на растяжение более 460. Однако швеллер может быть изготовлен и из легированной стали, если он имеет такие же характеристики.

Диапазон длин для неравных вариантов такой же, как и для равных. Их отличает расстояние между полками, так называемая ступенька.

Ассортимент швеллеров

Несмотря на разницу в конфигурации, П-образный профиль используется в аналогичных работах и ​​часто имеет очень схожие параметры. Размеры канала, например, серии П или У, практически совпадают. Толщина стенки в серии L меньше, как и вес изделия.

Размеры горячекатаных швеллеров:

Условные обозначения и примечания:

Размеры гнутых швеллеров:

Маркировка и расшифровка

Металлопрокат имеет буквенно-цифровое обозначение, отражающее размеры изделия, тип используемой стали, серию.

Маркировка начинается со слова «Швеллер», обозначающего тип металлопрофиля, далее указывается:

• первая цифра – обозначает высоту стены в см;
• следующая буква обозначает серию — П, У, Л;
• через дефис проставляется класс точности: Б — нормальный, Б — повышенный;
• между первой цифрой и буквой можно поставить маленькую букву «а» — она ​​указывает на то, что здесь увеличена ширина и толщина кромки;
• ГОСТ, регламентирующий изделия этого типа.
