Швеллер размеры и виды: размеры, вес, цена или как выбрать подходящий профиль

Какие виды швеллеров бывают

В строительстве и промышленном производстве под швеллерами подразумеваются изделия, имеющие в сечении П-образную форму и выпускаемые на специализированном индустриальном оборудовании. При их производстве применяются такие технологические процессы, как гибка, прокатка металла и его прессование. Основными материалами, используемыми для выпуска швеллеров, являются алюминиевые сплавы и различные марки стали.

На сегодняшний день промышленностью выпускаются самые различные разновидности швеллеров: стальные горячекатаные, гнутые, вагонные, алюминиевые и пр.

• Геометрические размеры швеллера
• Швеллеры вагонные
• Таблица размеров швеллеров
• Стандартные размеры швеллера
• Номенклатура швеллеров
• Типоразмеры швеллеров
• Таблица сортамента швеллера
• Швеллер ассортимент

Чаще всего швеллеры используются в технике и строительстве для того, чтобы придать тем конструкциям, в составе которых они наличествуют, необходимую жесткость, устойчивость, и одновременно с этим обеспечить их минимально массу. Это возможно потому, что швеллеры достаточно легкие, и в то же самое время имеют отличные характеристики жесткости на изгиб и очень неплохие показатели жесткости на кручение. Помимо этого, швеллеры довольно хорошо воспринимают продольные нагрузки.

При проектировании и возведении практически всех современных зданий обойтись без металлических конструкций и металлического проката не представляется возможным. Они широко используются для сооружения перекрытий, кровель, возведения перегородок в качестве важных элементов несущих стен. Довольно часто швеллеры применяются при строительстве многих типов фундаментов, а также изготовления лестниц. Без швеллеров не обходится также ни одно быстровозводимое здание (к примеру, торговые павильоны).

Широко применяются швеллеры и в автомобилестроении. Их, к примеру, используют в качестве важнейших элементов рам грузовых автомобилей, троллейбусов и автобусов. Следует заметить, что для этой цели применяются почти исключительно гнутые швеллеры, которые выпускаются на современном высокоточном технологическом оборудовании из высококачественной конструкционной стали. Благодаря такому конструкторскому решению удается существенно облегчить транспортные средства, и при этом обеспечить необходимые параметры прочности и безопасности.

Весьма активно швеллеры применяются также и на железнодорожном транспорте. Их используют в качестве несущих основную нагрузку элементов рам как пассажирских, так и грузовых вагонов. Необходимо отметить, что при строительстве железнодорожного транспорта применяются не обычные, а так называемые «вагонные швеллеры».

Еще одной важной сферой применения швеллеров является строительство крупных логистических комплексов. В них они используются и в качестве важных элементов различных строений, и для сооружения полок, стеллажей, в составе разнообразного подъемно-транспортного оборудования.

Все более широкое применение находит алюминиевый швеллер. Его очень часто используют в строительстве, причем для создания разнообразных несущих конструкций, испытывающих немалые нагрузки. Дел в том, что он обладает превосходным сочетанием высокой прочности и небольшой массы, к тому же отлично противостоит коррозии. Поскольку алюминиевый швеллер отличается еще и эстетичным внешним видом, то его часто используют при облицовке зданий различного назначения, а также для прочного и надежного соединения между собой различных элементов их конструкций.

Довольно важной сферой применения швеллера, изготовленного из алюминиевых сплавов, является мебельное производство. Кроме того, он практически незаменим при выпуске различных разновидностей торгового оборудования.

Поскольку алюминиевый швеллер отличается легкостью и высокой прочностью, то еще одной важной сферой его применения является авиастроение. Современная промышленность выпускает алюминиевый швеллер как нормальной, так и повышенной точности, различного размера.

Швеллер — маркировка и обозначение

Швеллеры производятся по горячекатаной и холоднокатаной технологии изготовления. П-образные металлопрофили разных марок имеют различия и в конструктивном исполнении полок. Так, бывают швеллеры, внутренние грани полок которых параллельны между собой, а также изделия, полки которых с внутренней части выполнены с некоторым наклоном. Однако в каком бы варианте ни были выполнены полки, весь сортамент профилей с П-образным сечением отличает высокая жесткость, сочетающаяся с небольшим весом. Именно такие свойства позволяют успешно использовать швеллеры любых размеров для изготовления высоконагруженных конструкций строительного и любого другого назначения.

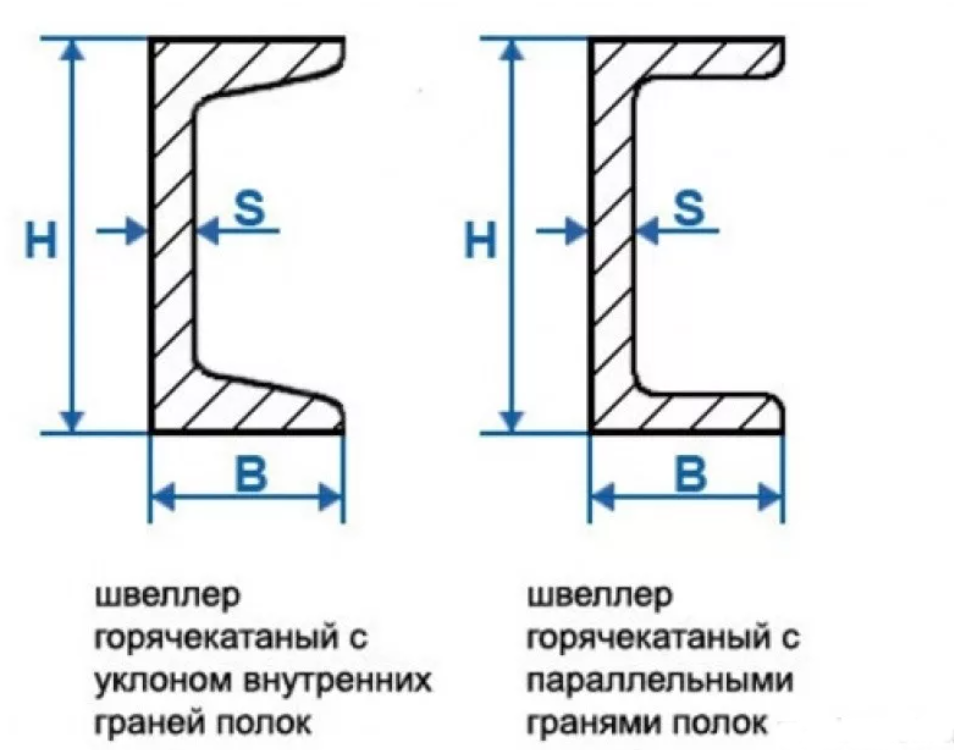

Высота профиля швеллера примерно в 1.5 — 3.5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Швеллер — маркировка и обозначение. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях. Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).

Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.

Все, что вам нужно знать о стальных каналах

Все, что вам нужно знать о стальных каналах

Что вам нужно знать о стальных каналах?

1. Какие стальные швеллеры
2. Как делают стальные каналы
3. Почему сталь лучше всего подходит для металлических каналов
4. Типы стальных швеллеров
5. Применение стальных каналов

Среди всех продуктов, которые вы можете получить от производителя стали на Филиппинах, такого как Metal Exponents, одним из самых популярных и универсальных элементов являются стальные швеллеры. Они бывают разных размеров, форм и толщины, и их можно найти в различных сферах строительства и промышленности.

Но что такое стальные каналы и как их можно использовать в вашем стальном проекте? Чтобы помочь вам лучше понять эту универсальную деталь, мы представляем все, что вам нужно знать о стальных швеллерах:

Что такое стальные швеллеры

Стальные швеллеры представляют собой горячекатаную углеродистую сталь, имеющую вертикальную стенку и две горизонтальные фланцы. Стенка обычно широкая, а фланцы могут быть параллельными или суженными.

Стальные швеллеры обладают превосходной прочностью и долговечностью, что делает их идеальными для стальных конструкций. Они часто встречаются в строительных каркасах и раскосах, а также в опорах различного тяжелого оборудования и машин.

Стальные каналы также очень толстые, что позволяет им поглощать звук и глушить вибрации.

Однако это лишь некоторые из множества возможных применений, которые очень прочны, долговечны и обладают многими другими замечательными качествами.

Как изготавливают стальные каналы

Стальные каналы обычно изготавливают из горячекатаной мягкой стали. В этом процессе металлическая полоса проходит через ряд роликов, также известных как опоры. Это искажает полосу до тех пор, пока не будет создана желаемая форма и форма. После завершения формовки прокатную форму разрезают на необходимую длину.

Процесс создания стальных каналов, как правило, быстрый и недорогой. Стальные каналы также не требуют дополнительной обработки или отделки. Это позволяет производить стальные швеллеры серийно по доступной цене.

Однако бывают случаи, когда стальные швеллеры подвергаются дополнительным этапам изготовления после горячей прокатки. После изготовления они могут быть оцинкованы для повышения их прочности и коррозионной стойкости. Они также могут быть просверлены или обработаны, чтобы соответствовать точным спецификациям проекта. Наконец, их можно сваривать для создания более крупных или нестандартных форм.

Почему сталь лучше всего подходит для металлических каналов

Итак, почему сталь является предпочтительным металлом для каналов? Это связано с тем, что сталь обладает лучшими механическими свойствами, необходимыми для канала.

Сталь — один из самых твердых металлов, которые мы можем использовать в производстве. Он обладает отличной способностью выдерживать деформацию и вмятины на поверхности, а также сопротивляться царапинам и сколам. Твердость стали также помогает ей обеспечить устойчивость к обычным элементам в стальных конструкциях, таким как трение и эрозия, вызванные маслом, водой и паром.

Еще одним механическим свойством стали, которое делает ее идеальным материалом для каналов, является ударная вязкость. Сталь может легко поглощать большое количество энергии без риска растрескивания или разрыва. Он также может выдерживать деформации и большие нагрузки.

Типы стальных швеллеров

Существует много видов стальных швеллеров, которым можно придать форму в процессе профилирования. Формы и размеры, необходимые для канала, определяются потребностями и требованиями приложения, в котором вы собираетесь их использовать.

Вот наиболее распространенные типы стальных швеллеров, которые вы можете приобрести у производителей стали на Филиппинах:

• U-образные стальные швеллеры — названы в честь U-образной формы и состоят из широкой вертикальной стенки и двух конических фланцев. Этот тип стального канала обычно используется для конструкционных металлических каналов и архитектурных каналов.
• Стальные швеллеры C — еще одна распространенная форма металлических швеллеров, похожая по форме на стальной швеллер типа U, за исключением того, что у них два параллельных фланца вместо конических. Они часто используются в качестве опор для зданий, стен, крыш и потолков.

Стальные швеллеры

• Z — часто называемые прогонами, эти стальные швеллеры часто используются в строительстве, а также в проектах «сделай сам». Вы можете найти их в обрамлении, поддержке, треках и подобных приложениях.
• Стальной швеллер для шляпы — этот стальной швеллер имеет два горизонтальных внешних фланца и два вертикальных фланца, которые создают образ, похожий на шляпу. Их форма делает их идеальными для каркаса крыши.
• J Стальной швеллер — эта форма достигается за счет того, что одна из сторон стального швеллера длиннее другой. Они бывают разных размеров и могут быть адаптированы для удовлетворения конкретных потребностей проекта. Наиболее распространенные формы J-образного канала включают каналы без швов, каналы с краями и те, у которых плоская часть может быть привинчена или прибита гвоздями.

Применение стальных профилей

Стальные каналы имеют множество применений, от жилых домов до промышленных зданий и других металлических конструкций. Некоторые распространенные области применения включают:

• Возведение стен для складов, гаражей и других подобных конструкций, где они устанавливаются аналогично стойкам для поддержки вертикальной нагрузки здания.
• В качестве точек крепления сайдинга, например, из листового металла. Здесь они проходят горизонтально от столба к столбу, чтобы создать соединительный рычаг для внешней и внутренней отделки стен.
• В качестве стропил для легких крыш, где они идут от карниза к коньку и служат опорой для настила крыши.
• В качестве несущего металла для тяжелых крыш, где стальные швеллеры устанавливаются перпендикулярно поверх стропил из двутавровых балок. Это соединяет промежутки между стропилами, позволяя разнести их дальше друг от друга, а также создавая точки крепления для настила крыши.
• В качестве прочных рам для окон и дверей. Швеллеры крепятся в виде четырех частей, со скосами на каждом конце, чтобы создать плоскую поверхность в проеме, на который можно установить дверь или окно.
• Для поддержки деревянных балок в здании с деревянным каркасом, когда требуется дополнительная прочность. Либо деревянная балка помещается в большой стальной швеллер, либо стальные швеллеры добавляются в нижней части существующей балки для повышения их прочности.
• Для изготовления автомобильных рам. Первичные рельсы рамы, которые проходят от конца до конца транспортного средства, обычно изготавливаются из сверхпрочных стальных швеллеров. Раскосы и другие конструктивные элементы изготовлены из более легких стальных швеллеров.
• В строительных прицепах, таких как крытые прицепы, туристические прицепы и даже автомобили для отдыха (RV).
• В коммерческих и промышленных зданиях, где они устанавливаются в сочетании с L-образными балками и другими деталями из конструкционной стали. В этом приложении их можно использовать в качестве шпилек, скоб, поясов и балок.
• Их также можно использовать для ограждений, ферм мостов, ограждений, косоуров лестниц и других подобных конструкций в зданиях.

Стальные швеллеры являются очень гибким и универсальным стальным продуктом, который широко используется в несущих конструкциях — как для легких, так и для тяжелых условий эксплуатации.

Ключевая информация

Теперь, когда вы знаете все, что нужно знать о стальных профилях, вы, возможно, захотите использовать их универсальность, прочность и долговечность в своем проекте.

Если да, то работайте с ведущим производителем стали на Филиппинах — Metal Exponents. Наши стальные каналы бывают различных форм и длин и могут быть изготовлены по индивидуальному заказу в соответствии с вашими требованиями. Отправьте нам сообщение сегодня, чтобы начать!

Универсальный магазин для всех ваших потребностей в стали.

Для получения дополнительной информации нажмите на кнопку ниже.

ПОИСК

Прокрутить вверх

Структурные каналы — Kloeckner Metals Corporation

Структурные каналы — Kloeckner Metals Corporation

Форматы

Kloeckner предлагает полный спектр конструкционных изделий. Имея возможность производить различные формы, от простых до сложных, нарезанные до любой длины и готовые для сборки, Kloeckner хранит полный ассортимент группы структурных продуктов.

Подробнее о каждом профиле Марка

Общая информация о профилях

Швеллеры представляют собой изделия из конструкционной стали, широко используемые в строительстве. Швеллеры имеют С-образное поперечное сечение, а швеллеры американского стандарта имеют конические ножки. Каналы MC имеют квадратные углы, где ножки прикрепляются к стенке с плоской спинкой. Штриховые каналы отличаются как от каналов, так и от каналов MC своей малостью. Они доступны длиной менее 2 1/2″.

Каналы имеют прочную и универсальную конструкцию, что делает их популярными в различных отраслях. Общее строительство зданий, строительство мостов, строительство металлоконструкций и солнечная промышленность, среди прочего, все выигрывают от прочности, долговечности и универсальности, которые каналы предлагают конструкциям.

Швеллеры легко свариваются и формуются. Вы можете узнать о том, как изготавливаются каналы, прочитав наш блог о нашем листогибочном прессе Cincinnati длиной 52 фута, который формирует каналы длиной до 52 футов.

Дополнительные сведения о каждом продукте канала

Конструкционные, MC и стержневые каналы A36

Конструкционные каналы марки A36 представляют собой недорогой продукт из горячекатаной низкоуглеродистой стали. Он обладает хорошей свариваемостью, обрабатываемостью и пластичностью. Его можно широко использовать в различных отраслях промышленности, но чаще всего он используется в строительных конструкциях для поддержки и в качестве каркаса для оборудования, грузовиков и прицепов.

Конструкционная сталь A529-50 и каналы MC

Конструкционная сталь A529-50 обладает более высокой прочностью, чем конструкционная сталь марки A36. Его можно найти в высотных зданиях, зданиях и мостах в качестве основных опор.

A572-50 конструкционные и MC-профили

A572-50 конструкционные и MC-профили лучше всего подходят для применений, требующих более высокого отношения прочности к весу. Это высокопрочная сталь с цифрой 50 в названии, указывающей на минимальный предел текучести 50 тысяч фунтов на квадратный дюйм.

• Конструкционный швеллер марки A36 представляет собой недорогой горячекатаный продукт из низкоуглеродистой стали. Он обладает хорошей свариваемостью, обрабатываемостью и пластичностью. Его можно широко использовать в различных отраслях промышленности, но чаще всего он используется в строительных конструкциях для поддержки и в качестве каркаса для оборудования, грузовиков и прицепов.

• Конструкционная сталь A529-50 обладает более высокой прочностью, чем конструкционная сталь марки A36. Его можно найти в высотных зданиях, зданиях и мостах в качестве основных опор.

• Швеллеры A572-50 и MC лучше всего подходят для применений, требующих более высокого отношения прочности к весу. Это высокопрочная сталь с цифрой 50 в названии, указывающей на минимальный предел текучести 50 тысяч фунтов на квадратный дюйм.

Часто задаваемые вопросы о каналах

Что такое канал в стали?

ОТВЕТ:

Каналы иногда называют лучами. Швеллерная двутавровая сталь относится к балке с двутавровым поперечным сечением. Если бы вы представили два С-образных или U-образных швеллера, прижатых друг к другу спиной к спине (перемычка к перемычке), вы бы создали двутавровую балку. Это иногда называют нетрадиционной двутавровой балкой.

Что такое канал в стальной конструкции?

ОТВЕТ:

Швеллер представляет собой тип профиля из конструкционной стали. Он уникален тем, что имеет одну плоскую заднюю часть (перемычку) и две ножки (фланец), выступающие с обеих сторон и образующие С- или U-образное поперечное сечение.

Как каналы используются в солнечной промышленности?

ОТВЕТ:

Стальные каналы используются в солнечной промышленности для монтажа и крепления панелей. Их часто подвергают горячему цинкованию для повышения прочности, коррозионной стойкости и общей защиты поверхности.

Стандартный размер каналов, используемых в солнечной промышленности, составляет 5 x 6,7 и 6 x 8,2. Kloeckner Metals обычно имеет на складе каналы обоих этих размеров.

Как измеряется стальной швеллер?

ОТВЕТ:

Каналы имеют ширину, глубину и толщину стенки. Вы увидите каналы, идентифицированные по глубине X веса на единицу длины.

Каковы типичные размеры стальных каналов?

ОТВЕТ:

Каналы глубиной менее 3″ будут считаться типичными только для стержневых каналов. Структурные каналы и каналы MC будут иметь глубину более 3 дюймов.

Каковы типичные размеры стальных каналов?

ОТВЕТ:

Один из американских стандартов для размеров канала — «C 5 X 9», что означает, что он имеет глубину 5 дюймов и вес на единицу длины 9 фунтов на фут. Размеры могут быть изменены по спецификации заказчика.

• ОТВЕТ:

  Каналы иногда называют лучами. Швеллерная двутавровая сталь относится к балке с двутавровым поперечным сечением. Если бы вы представили два С-образных или U-образных швеллера, прижатых друг к другу спиной к спине (перемычка к перемычке), вы бы создали двутавровую балку. Это иногда называют нетрадиционной двутавровой балкой.

• ОТВЕТ:

  Швеллер представляет собой тип профиля из конструкционной стали. Он уникален тем, что имеет одну плоскую заднюю часть (перемычку) и две ножки (фланец), выступающие с обеих сторон и образующие С- или U-образное поперечное сечение.

• ОТВЕТ:

  Стальные каналы используются в солнечной промышленности для монтажа и крепления панелей. Их часто подвергают горячему цинкованию для повышения прочности, коррозионной стойкости и общей защиты поверхности.

  Стандартный размер каналов, используемых в солнечной промышленности, составляет 5 x 6,7 и 6 x 8,2. Kloeckner Metals обычно имеет на складе каналы обоих этих размеров.

• ОТВЕТ:

  Каналы имеют ширину, глубину и толщину стенки. Вы увидите каналы, идентифицированные по глубине X веса на единицу длины.

• ОТВЕТ:

  Каналы глубиной менее 3″ будут считаться типичными только для стержневых каналов.
