Классификация трубопроводной арматуры
Принято классифицировать запорную арматуру по типу присоединения к трубопроводу. Конструктивно данные технические устройства, которые принято называть термином «трубопроводная арматура» можно разделить на фланцевую, муфтовую, приварную (арматура под приварку), штуцерную, цапковую и некоторые другие
Фланцевое соединение арматуры
Фланцевое соединение труб и арматуры является одним из самых распространенных типов присоединения. Такой вид соединения является прочностью, надежностью, возможностью повторного монтажа при необходимости замены или ремонта трубопроводной арматуры.
Фланцы определяются материалом изготовления, типами, особенностями конструкции, давлением, материалом рабочей среды и другими факторами. Материалом изготовления фланцев как правило являются различные сорта стали, а также ковкий и серый чугун. Конструктивно фланцы могут иметь различные выступы, фаски, шипы, воротники, кольцевые выборки, а также расточку под полиэтиленовые втулки.
Как правило фланцы используются при монтаже трубопроводной арматуры от 50мм.
При соблюдении правил монтажа фланцевые соединения обеспечивают достаточную герметичность и надежность соединения даже при очень высоком давлении
Соединяемы фланцы для этого должны быть аналогичны друг другу, иметь одинаковые присоединительные размеры, а также периодически подтягиваться, особенно если имеются механические вибрации и перепады температур, и влажности окружающей среды
Арматура под приварку
Приварную арматуру имеет смысл устанавливать, когда надежность и герметичность других типов присоединения не достаточна. Особенно когда внутренней средой трубопровода являются газы, а также токсичные, ядовитые, радиоактивные жидкости. Важным моментом является выполнение сварочного шва, при котором не понадобится повторная приварка и демонтаж оборудования.
Концы трубопроводной арматуры, предназначенной под приварку имеет необходимые фаски, а также должны быть ровные и зашлифованные.
К преимуществам сварных соединений по сравнению с фланцевыми, можно отнести небольшую массу, компактность и экономию пространства.
Арматура муфтовая
Также распространенным в технике является муфтовое соединение арматуры. Еще можно его назвать резьбовым. Такой вид присоединения как правило имеют стальные или латунные краны, фильтры, вентили небольших диаметров, работающие на низком и среднем давлении.
Муфтовое соединение не требует использования дополнительных крепежных деталей (например, болтов или шпилек, как во фланцевом соединении).
Цапковая арматура

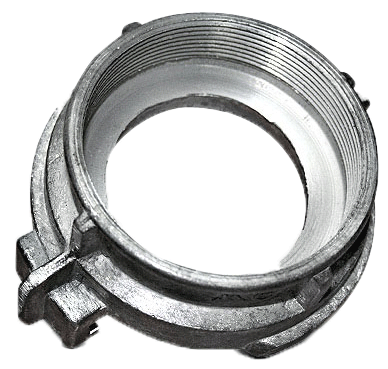

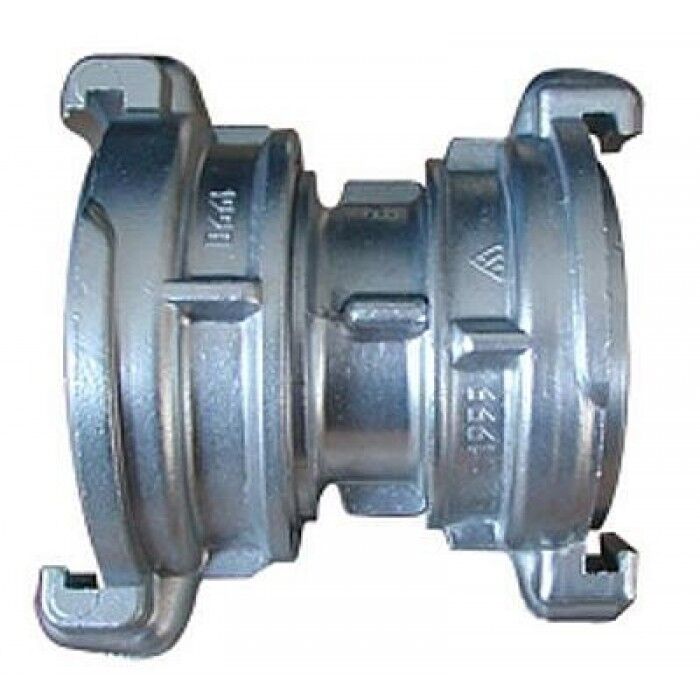

Цапковое соединение используется для арматуры высокого давления небольших размеров, в частности, приборов КИП, а также на системах пожаротушения, например при присоединении пожарных рукавов к пожарному гидранту.
Функциональные возможности, работоспособность и надежность трубопроводной системы определяется не только параметрами входящей в ее состав арматуры, но и тем, насколько качественно выполнено соединение арматуры.
Чтобы купить в Брянске и Брянской области задвижки, затворы, краны, обратные клапана, фланцы, шиберные задвижки, демонтажные вставки — перейдите на страницу контакты, заполните специальную форму обратной связи, либо позвоните по указанным телефонам, либо пришлите заявку по на указанный адрес электронной почты. Мы Вам обязательно ответим.
Кран цапковый банный г. Новосибирск — ПО Трубное решение
Кран цапковый банный представляет из себя разновидность арматуры широкого использования. Особенностью является то, что нарезка выполняется на наружной стороне присоединительного кольца, это отличает арматуру от идентичного муфтового ряда.
Параметры
Изделие применяется в системах давления на уровне 10 Мпа. Арматура производится с гайками накидной разновидности. Также эксплуатируют ниппели для осуществления отбортовки труб либо фиксации концов к ним. Кран оборудуется муфтовым, цапковым присоединительным концом.
- Температура транспортируемой среды составляет от — 30 до + 80 C.
- Температура внешней среды равна от + 1 до + 40 C.
- Вид фиксации — муфтовый.
- Материалом корпуса считаются сталь, чугун.
- Монтаж в трубопроводе — горизонтальная, нейтральная, вертикальная позиция.
- Влажность воздуха — 80%.
В зависимости от разновидности фиксации изделие бывает нескольких типов: фланцевый, резьбовой — с размещенной внутри (муфтовое соединение) и находящейся снаружи (цапковое соединение) резьбой, сварную — с концами, фиксируемых к трубопроводу.
Габариты:
- Условный проход составляет 15 мм. Длина равна 60 мм. Вид резьбы — 1/2. Масса детали — 0,3 кг. Высота — 35 мм.
- Условный проход составляет 20 мм. Длина равна 80 мм. Вид резьбы — 3/4. Масса детали — 0,67 кг. Высота — 46 мм.
- Условный проход составляет 25 мм. Длина равна 102 мм. Вид резьбы — 1. Масса детали — 1,5 кг. Высота — 96 мм.
Область использования
Металлическая деталь применяется для монтажа специализированной техники для обозначения автоматических приборов.
Использование этой разновидности кранов популярно в работах с технологическими трубопроводами. Изделие изготавливают из стали, чугуна. Такой материал, как сталь допускает перемещение нейтральных, негорючих сред. Диаметр крана составляет не более 50 мм. Для перемещения сред иного типа применяют стальные цапковые детали, условный проход которых не больше 40 мм.
Это категория рассчитана на взаимодействие с техникой небольших габаритов и при условии влияния низких параметров давления. Кран требуется для ввинчивания в корпуса приборов, сосудов и разные установки. Устройство подходит для монтажа в пожарную технику.
Однако основной сферой применения является баня. Изделие может эксплуатироваться в системах с холодной и горячей жидкостью, рабочая температура в которых составляет до + 100 C, а диаметр — Ду20 мм. В сливной части изделия находится отверстие для очистки прохода, закрытое при помощи пробки. К подающему трубопроводу прикрепляется цапковым методом, в соответствии с ГОСТ 2822—79.
Приборы причисляются к категории ремонтируемых. Монтируются на трубопровод спускным патрубком вниз.
