Спиральное сверло гост: ГОСТ 4010-77 Сверла спиральные с цилиндрическим хвостовиком. Короткая серия. Основные размеры (с Изменениями N 1, 2)
Содержание

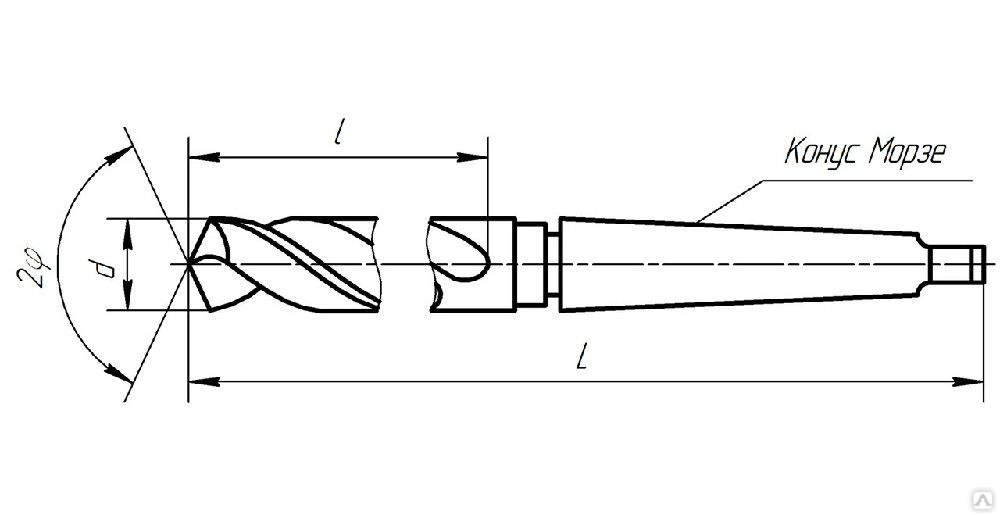

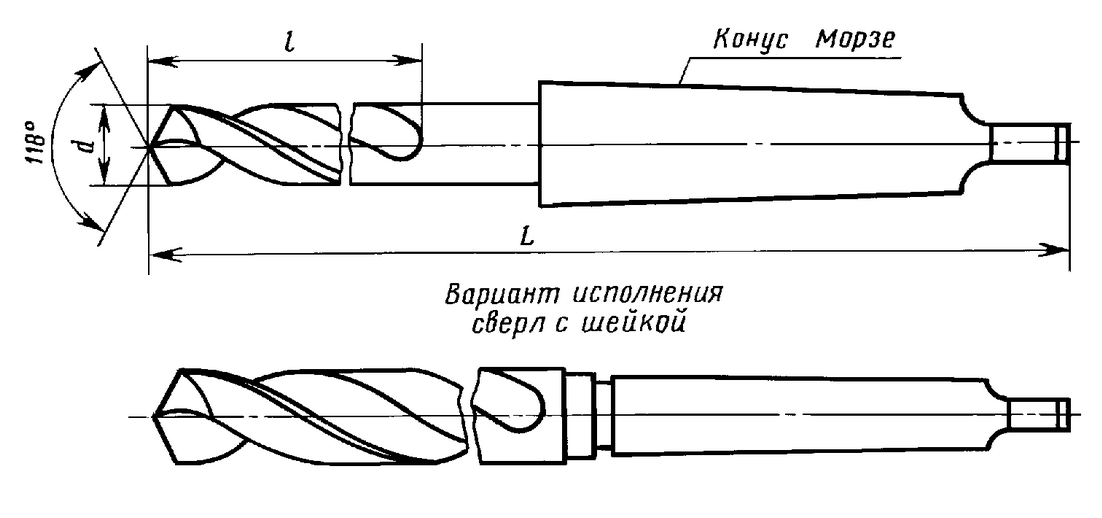

ГОСТ 10903-77 Сверла спиральные с коническим хвостовиком
ГОСТ 10903-77 Сверла спиральные с коническим хвостовиком — Ликант
- …
- ГОСТы
- Металлорежущий инструмент
- ГОСТ 10903-77 Сверла спиральные с коническим хвостовиком
| ГОСТ | Диаметр сверла, мм | Длина рабочей части, мм | Общая длина сверла, мм | Подробнее |
|---|---|---|---|---|
Сверло 10,0 мм 2301-0028 | 10,0 | 87 | 168 | Перейти > |
Сверло 10,2 мм 2301-0030 | 10,2 | 87 | 168 | Перейти > |
Сверло 10,5 мм 2301-0032 | 10,5 | 87 | 168 | Перейти > |
Сверло 10,8 мм 2301-0192 | 10,8 | 94 | 175 | Перейти > |
Сверло 11,0 мм 2301-0034 | 11,0 | 94 | 175 | Перейти > |
Сверло 11,2 мм 2301-0035 | 11,2 | 94 | 175 | Перейти > |
Сверло 11,5 мм 2301-0036 | 11,5 | 94 | 175 | Перейти > |
Сверло 11,8 мм 2301-0193 | 11,8 | 94 | 175 | Перейти > |
Сверло 12,0 мм 2301-0039 | 12. 0 | 101 | 182 | Перейти > |
Сверло 12,2 мм 2301-0194 | 12.2 | 101 | 182 | Перейти > |
Сверло 12,5 мм 2301-0040 | 12,5 | 101 | 182 | Перейти > |
Сверло 12,8 мм 2301-0195 | 12.8 | 101 | 182 | Перейти > |
Сверло 13,0 мм 2301-0042 | 13.0 | 101 | 182 | Перейти > |
Сверло 13,2 мм 2301-0043 | 13. 2 | 101 | 182 | Перейти > |
Сверло 13,5 мм 2301-0044 | 13.5 | 108 | 189 | Перейти > |
Хотите получать информацию о новостях и акциях?
Конические сверла по металлу
Описание продукта
| Наименование продукта | Спиральное сверло из быстрорежущей стали с коническим хвостовиком по металлу |
| Материал | HSS 4241,4341,6542-M2 (доступен Cobalt5%M35) |
| Стандарт | DIN345 (ANSI, DIN341, DIN1870 также доступны) |
| Процесс | Фрезерованная (доступна кованая) |
| Размер | 7,5–100 мм и от 3/8″ до 4″ |
| С канавкой | Тип N, Правосторонняя резка |
| Поверхность | Bright (также доступны оксидное, серое и яркое, черное, янтарное титановое покрытие) |
| Угол заточки | 118 градусов (доступны точки разделения 135 градусов, точки лужения) |
| Пакет | One Piece в бумажной коробке, пластиковой коробке, деревянной коробке. |
| Особенности | 1, Быстрорежущая сталь (HSS) обеспечивает твердость для износостойкости 2, точные размеры, долгий срок службы и высокая эффективность. 3, Черная оксидная обработка снижает износ и способствует оттоку стружки и СОЖ на черных металлах 4. Самоцентрирующееся зубчатое острие с углом 118 градусов проникает в материал без направляющего отверстия легче, чем обычное острие, и сохраняет острую режущую кромку 5, Хвостовик с конусом Морзе позволяет вставлять инструмент непосредственно в шпиндель станка для облегчения операций с высоким крутящим моментом, таких как обработка больших диаметров 6, При движении против часовой стрелки (правостороннее резание) инструменты со спиральными канавками удаляют стружку вверх и из резания, чтобы уменьшить засорение 7, Спиральные канавки имеют больший угол наклона канавки для облегчения удаления стружки. 8, Предназначен для работы с широким диапазоном материалов из семейств железа и стали |
| Размер продукта | |||||||
| Диаметр | Общая длина | Длина канавки | МТ | Диаметр | Общая длина | Длина канавки | МТ |
| мм | мм | мм | номер | мм | мм | мм | номер |
| 7,5 | 150 | 69 | 1 | 32 | 334 | 185 | 4 |
| 7,8 | 156 | 75 | 1 | 32,5 | 334 | 185 | 4 |
| 8 | 156 | 75 | 1 | 33 | 334 | 185 | 4 |
8. 2 | 156 | 75 | 1 | 33,5 | 334 | 185 | 4 |
| 8,5 | 156 | 75 | 1 | 34 | 339 | 190 | 4 |
| 8,8 | 162 | 81 | 1 | 34,5 | 339 | 190 | 4 |
| 9 | 162 | 81 | 1 | 35 | 339 | 190 | 4 |
| 9.2 | 162 | 81 | 1 | 35,5 | 339 | 190 | 4 |
| 9,5 | 162 | 81 | 1 | 36 | 344 | 195 | 4 |
| 9,8 | 168 | 87 | 1 | 36,5 | 344 | 195 | 4 |
| 10 | 168 | 87 | 1 | 37 | 344 | 195 | 4 |
| 10,2 | 168 | 87 | 1 | 37,5 | 344 | 195 | 4 |
| 10,5 | 168 | 87 | 1 | 38 | 349 | 200 | 4 |
| 10,8 | 175 | 94 | 1 | 38,5 | 349 | 200 | 4 |
| 11 | 175 | 94 | 1 | 39 | 349 | 200 | 4 |
| 11,2 | 175 | 94 | 1 | 39,5 | 349 | 200 | 4 |
| 11,5 | 175 | 94 | 1 | 40 | 349 | 200 | 4 |
| 11,8 | 175 | 94 | 1 | 40,5 | 354 | 205 | 4 |
| 12 | 182 | 101 | 1 | 41 | 354 | 205 | 4 |
| 12,2 | 182 | 101 | 1 | 41,5 | 354 | 205 | 4 |
| 12,5 | 182 | 101 | 1 | 42 | 354 | 205 | 4 |
| 12,8 | 182 | 101 | 1 | 42,5 | 354 | 205 | 4 |
| 13 | 182 | 101 | 1 | 43 | 359 | 210 | 4 |
| 13,2 | 182 | 101 | 1 | 43,25 | 359 | 210 | 4 |
| 13,5 | 189 | 108 | 1 | 43,5 | 359 | 210 | 4 |
| 13,8 | 189 | 108 | 1 | 43,75 | 359 | 210 | 4 |
| 14 | 189 | 108 | 1 | 44 | 359 | 210 | 4 |
| 14,25 | 212 | 114 | 2 | 44,25 | 359 | 210 | 4 |
| 14,5 | 212 | 114 | 2 | 44,5 | 359 | 210 | 4 |
| 14,75 | 212 | 114 | 2 | 44,75 | 359 | 210 | 4 |
| 15 | 212 | 114 | 2 | 45 | 359 | 210 | 4 |
| 15,25 | 218 | 120 | 2 | 45,25 | 359 | 210 | 4 |
| 15,5 | 218 | 120 | 2 | 45,5 | 359 | 210 | 4 |
| 15,75 | 218 | 120 | 2 | 45,75 | 359 | 210 | 4 |
| 16 | 218 | 120 | 2 | 48 | 369 | 220 | 4 |
| 16,25 | 223 | 125 | 2 | 48,5 | 369 | 220 | 4 |
| 16,5 | 223 | 125 | 2 | 49 | 369 | 220 | 4 |
| 16,75 | 223 | 125 | 2 | 49,5 | 369 | 220 | 4 |
| 17 | 223 | 125 | 2 | 50 | 369 | 220 | 4 |
| 17,25 | 228 | 130 | 2 | 50,5 | 374 | 225 | 4 |
| 17,5 | 228 | 130 | 2 | 51 | 412 | 225 | 5 |
| 17,75 | 228 | 130 | 2 | 51,5 | 412 | 225 | 5 |
| 18 | 228 | 130 | 2 | 52 | 412 | 225 | 5 |
| 18,25 | 233 | 135 | 2 | 53 | 412 | 225 | 5 |
| 18,5 | 233 | 135 | 2 | 54 | 417 | 230 | 5 |
| 18,75 | 233 | 135 | 2 | 55 | 417 | 230 | 5 |
| 19 | 233 | 135 | 2 | 56 | 417 | 230 | 5 |
| 19,25 | 238 | 140 | 2 | 57 | 422 | 235 | 5 |
| 19,5 | 238 | 140 | 2 | 58 | 422 | 235 | 5 |
| 19,75 | 238 | 140 | 2 | 59 | 422 | 235 | 5 |
| 20 | 238 | 140 | 2 | 60 | 422 | 235 | 5 |
| 20,25 | 243 | 145 | 2 | 61 | 427 | 240 | 5 |
| 20,5 | 243 | 145 | 2 | 62 | 427 | 240 | 5 |
| 20,75 | 243 | 145 | 2 | 63 | 427 | 240 | 5 |
| 21 | 243 | 145 | 2 | 64 | 432 | 245 | 5 |
| 21,2 | 248 | 150 | 2 | 65 | 432 | 245 | 5 |
| 21,5 | 253 | 165 | 2 | 66 | 432 | 245 | 5 |
| 23,25 | 278 | 155 | 3 | 67 | 432 | 245 | 5 |
| 23,5 | 278 | 155 | 3 | 68 | 437 | 250 | 5 |
| 23,75 | 281 | 160 | 3 | 69 | 437 | 250 | 5 |
| 24 | 281 | 160 | 3 | 70 | 437 | 250 | 5 |
| 24,25 | 281 | 160 | 3 | 71 | 437 | 250 | 5 |
| 24,5 | 281 | 160 | 3 | 72 | 442 | 255 | 5 |
| 24,75 | 281 | 160 | 3 | 73 | 442 | 255 | 5 |
| 25 | 281 | 160 | 3 | 74 | 442 | 255 | 5 |
| 25,25 | 286 | 165 | 3 | 75 | 442 | 255 | 5 |
| 25,5 | 286 | 165 | 3 | 76 | 447 | 260 | 5 |
| 25,75 | 286 | 165 | 3 | 77 | 514 | 260 | 6 |
| 26 | 286 | 165 | 3 | 78 | 514 | 260 | 6 |
26. 25 | 286 | 165 | 3 | 79 | 514 | 260 | 6 |
| 26,5 | 286 | 165 | 3 | 80 | 514 | 260 | 6 |
| 26,75 | 291 | 170 | 3 | 81 | 519 | 265 | 6 |
| 27 | 291 | 170 | 3 | 82 | 519 | 265 | 6 |
| 27,25 | 291 | 170 | 3 | 83 | 519 | 265 | 6 |
| 27,5 | 291 | 170 | 3 | 84 | 519 | 265 | 6 |
| 27,75 | 291 | 170 | 3 | 85 | 519 | 265 | 6 |
| 28 | 291 | 170 | 3 | 86 | 524 | 270 | 6 |
| 28,25 | 296 | 175 | 3 | 87 | 524 | 270 | 6 |
| 28,5 | 296 | 175 | 3 | 88 | 524 | 270 | 6 |
| 28,75 | 296 | 175 | 3 | 89 | 524 | 270 | 6 |
| 29 | 296 | 175 | 3 | 90 | 524 | 270 | 6 |
| 29,25 | 296 | 175 | 3 | 91 | 529 | 275 | 6 |
| 29,5 | 296 | 175 | 3 | 92 | 529 | 275 | 6 |
| 29,75 | 296 | 175 | 3 | 93 | 529 | 275 | 6 |
| 30 | 296 | 175 | 3 | 94 | 529 | 275 | 6 |
| 30,25 | 301 | 180 | 3 | 95 | 529 | 275 | 6 |
| 30,5 | 301 | 180 | 3 | 96 | 534 | 280 | 6 |
| 30,75 | 301 | 180 | 3 | 97 | 534 | 280 | 6 |
| 31 | 301 | 180 | 3 | 98 | 534 | 280 | 6 |
| 31,25 | 301 | 180 | 3 | 99 | 534 | 280 | 6 |
| 31,5 | 301 | 180 | 3 | 100 | 534 | 280 | 6 |
| 31,75 | 306 | 185 | 3 | ||||
| * Возможен индивидуальный пошив в соответствии с требованиями заказчика | |||||||
1.
Расширенные сегменты зубьев для быстрого удаления материала
2. Оптимизированная связка и формула для увеличения срока службы
3. Оптимизированная высота сегментов сводит к минимуму количество пыли и мусора
4. Обработка поверхности бетона, стяжки и природного камня
1. Точные размеры, долгий срок службы и высокая эффективность.
2. Быстрорежущая сталь (HSS) обеспечивает твердость для износостойкости.
3. HSS Cobalt: Чрезвычайно твердый и быстро рассеивает тепло. Они чаще всего используются для сверления нержавеющей стали и других металлов.
4. Самоцентрирующееся 118-градусное зубчатое острие проникает в материал без направляющего отверстия легче, чем обычное острие, и сохраняет острую режущую кромку.
5. Хвостовик с конусом Морзе позволяет вставлять инструмент непосредственно в шпиндель станка, что облегчает работу с высоким крутящим моментом, например, резку больших диаметров.
6. При движении против часовой стрелки (правостороннее резание) инструменты со спиральными канавками удаляют стружку вверх и из резания, чтобы уменьшить засорение.
Спиральные канавки имеют больший угол наклона канавки для облегчения удаления стружки.
7. Предназначен для работы с широким спектром материалов из семейств железа и стали.
Как использовать:
■ Внимательно следуйте инструкциям, приведенным в руководстве по эксплуатации машины.
■ Никогда не устанавливайте алмазную тарелку/чашечную чашку, которая слишком свободно или слишком плотно прилегает к фланцу.
■ Затягивайте только с помощью инструмента, входящего в комплект поставки машины.
■ Убедитесь, что колесо правильно закреплено, чтобы предотвратить проскальзывание, но не затягивайте с чрезмерным усилием. Никогда не используйте молоток.
■ Содержите фланцы и резьбу в чистоте, без заусенцев и ржавчины.
■ Перед установкой колеса замените деформированные или поврежденные фланцы.
Для вашей безопасности:
Мы рекомендуем использовать следующие средства индивидуальной защиты:
■ Защита глаз
■ Защита ушей (наушники)
■ Защита рук (перчатки)
■ Защита легких (пылезащитная маска, также называемая респиратором)
Важное примечание:
Никогда не снимайте защитный кожух машины и убедитесь, что он правильно отрегулирован для отвода мусора от вас.
Убедитесь, что никто не находится в опасности, особенно рядом с машиной во время работы.
Спиральное сверло — СВЕРЛА — Aħbarijiet
— 12 октября 2016 г. —
Деталь таль-Продотт
Информация Базика
Материал: быстрорежущая сталь, быстрорежущая сталь-кобальт, твердосплавный наконечник 9000 3
Производство:Roll Falsifikat, Flawt Mitħun, Mitħun Sħiħ
Wiċċ:Iswed, Jleqq, Miksija bil-Landa, Kulur, eċċ
Dijametru tal-Medda tad-Daqs:0,3 мм — 100 мм. 1/64″ — 4″
Tul Totali:sa 1000mm
Settijiet tat-Trapan:Settijiet tat-Trapani& Settijiet ta ‘Drill Magħquda
- 9008 6 Персонализация: Iva, Skond Disinn& Kampjun
Торговая марка: OEM, W / O
Спецификации:DIN338, DIN340, DIN345, ГОСТ, ISO, ANSI,
Происхождение:Zhenjiang, iċ-Ċina
Коди ċi HS:8207509000
Deskrizzjoni tal-prodott
Aħna professjonali fuq il-manifattura ta ‘diversi HSS, HSS-Cobalt& Twill tat-twist Drill bil-ponta tal-karbur.
