Сплав латуни состав: Латунь – что это за сплав металлов. Свойства, состав латуни и область применения

Содержание

Марки латуни



  • Латунь пруток Л63, ЛС59

  • Латунь лист Л63, Л63м, Л63пт, Л63т

  • Латунь лента Л63, Л63м, Л63т

  • Латунь шестигранник ЛС59

  • Латунь проволока Л63, ЛС59

Наиболее распространенными марками латуни являются Л63 и ЛС59-1. Их свойства рассмотрены в отдельных статьях:

Свойства латуни Л63  Свойства латуни ЛС59-1

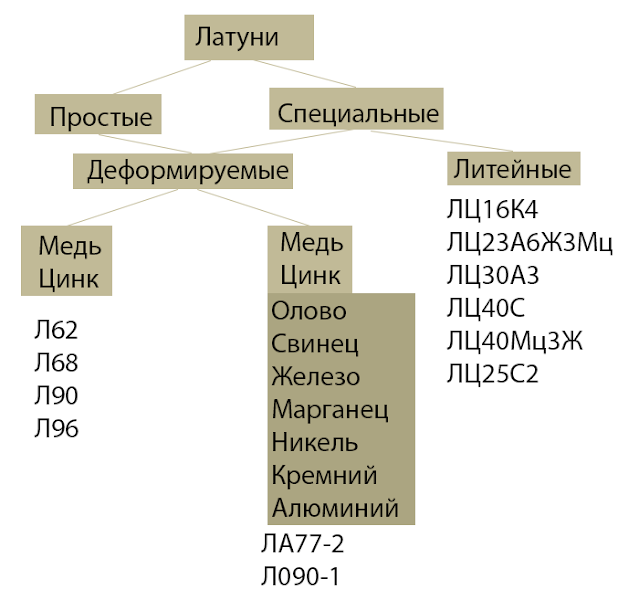

  ГОСТы на латунь. Марки латуни.

 ГОСТ 15527-70 — Сплавы медно-цинковые (латуни), обрабатываемые давлением, марки

 ГОСТ 931-90 — Листы и полосы латунные

 (Технические условия)

 ГОСТ 2060-90 — Прутки латунные.

 (Технические условия)

ГОСТ 17711-80 — Сплавы медно-цинковые (латуни) литейные.

 (Марки)



  Свойства латуни. Состав латуни.

Состав латуни, типичные механические свойства латуни, назначение латуней (1 Мн/м2 » 0,1 кгс/мм2)

















Марка сплава латуни

Состав латуни

Предел прочности латуни   sb, Мн/м2

Относительное удлинение латуни d, %

Твердость латуни  HB, Мн/м2

Примерное назначение латуней

Латунь Л96

95-97% Cu, остальное Zn

240

50

470

Радиаторные трубки латунные

Латунь Л90

88-91% Cu, остальное Zn

260

45

530

Листы и ленты латунные для плакировки

Латунь Л80

79-81% Cu, остальное Zn

320

52

540

Проволочные сетки и целлюлозно-бумажной промышленности, сильфоны

Латунь Л68

67-70% Cu, остальное Zn

320

55

550

Изделия латунные, получае-
мые холодной штамповкой и глубокой вытяжкой

Латунь Л63

62-65% Cu, остальное Zn

330

49

560

Полосы, листы, лента, проволока, трубы, прутки латунные

Латунь ЛА77-2

76-79% Cu, 1,75-2,5% Al, остальное Zn

400

55

600

Конденсаторные трубы латунные

Латунь ЛАЖ60-1-1

58-61% Cu, 0,75-1,5% Al, 0,75-1,5% Fe, 0,1-0,6% Mn, остальное Zn

450

45

950

Трубы и прутки латунные

Латунь ЛАЖМц66-6-3-2

64-68% Cu, 6-7% Al,
2-4% Fe, 1,5-2,5% Mn, остальное Zn

650

7

1600

Литые массивные червячные винты, гайки нажимных винтов латунных

Латунь ЛАН59-3-2

57-60% Cu, 2,5-3,5% Al, 2-3% Ni, остальное Zn

380

50

750

Трубы и прутки

Латунь ЛЖМц59-1-1

57-60% Cu, 0,6-1,2% Fe, 0,5-0,8% Mn, 0,1-0,4% Al, 0,3-0,7% Sn, остальное Zn

450

50

880

Полосы, проволока, прутки и трубы латунные

Латунь ЛН65-5

64-67% Cu, 5-6,5% Ni, остальное Zn

400

65

700

Манометрические трубки латунные, конденсаторные трубы латунные

Латунь ЛО70-1

69-71% Cu, 1-1,5% Sn, остальное Zn

350

60

590

Конденсаторные трубы, теплотехническая аппаратура латунная

Латунь ЛС74-3

72-75% Cu, 2,4-3% Pb, остальное Zn

350

50

570

Детали латунные часов, автомобилей

Латунь ЛК80-3Л

79-81% Cu, 2,5-4,5% Si, остальное Zn

300

20

1050

Арматура, подвергающаяся действию воды, детали судов

Латунь ЛКС80-3-3

79-80% Cu, 2,5-4,5% Si, 2-4% Pb, остальное Zn

350

20

950

Литые подшипники и втулки латунные

* Свойства деформируемых латуней указаны для отожжённого состояния.







Латунь


(от нем. Latun), сплав на основе меди, в котором главной добавкой является цинк (до 50%). Латунь выплавляли ещё до н. э., причём до конца 18 в. её получали плавкой меди с цинковой рудой, смешанной с древесным углём. Лишь в 19 в. этот способ был повсеместно вытеснен прямым сплавлением меди с цинком. Благодаря хорошей обрабатываемости давлением в горячем и холодном состояниях, высоким механическим свойствам , красивому цвету и сравнительной дешевизне латуни — самые распространённые из медных сплавов. Из них получают листы, ленты, прутки, трубы, проволоку (деформируемые латуни), а также отливки (литейные латуни). При увеличении содержания цинка цвет латуни изменяется от красноватого до светло-желтого. В отличие от красной меди, латунь в России называли жёлтой медью.



+7(495)988-30-04

Дополнительные мобильные телефоны —

+7(915)332-61-30 +7(916)328-86-67

ЛАТУНЬ

  • ЛАТУННЫЙ ПРОКАТ
  • СВОЙСТВА ЛАТУНИ
  • ГОСТы на ЛАТУНЬ
  • Контакты и реквизиты
  • РАСЧЁТ ВЕСА МЕТАЛЛА

МЕТАЛЛОПРОКАТ

  • ЛАТУНЬ

  • МЕДЬ

  • БРОНЗА

  • АЛЮМИНИЙ

  • ТИТАН

  • ОЛОВО

  • НИКЕЛЬ

  • ЦИНК

  • РАСЧЁТ ВЕСА МЕТАЛЛА

Справочная информация от ООО Галактика.

Латуни литейные

Тип прокатаВид металлаРазмеры

Лист, Плита, Лента (полоса), Шина

Круг, проволока

Шестигранник

Квадрат

Труба круглая, втулка

Труба профильная

Уголок

Швеллер

Тавр

Двутавр

-Выберите-АлюминийМедьЛатуньБронзаОловоСвинецЦинкНикелевые сплавыМедно-никелевые сплавыНихромНержавеющие сталиСталь

АМг2

АМг3

АМг5

АМг6

АД1

АД31

АМц, АМцС, ММ

Д16

1105, А5, А5Е, А6, А7, АД0, АД00

М1, М2, М3

Л63

Л68

ЛС59-1

Л70

Л80

Л85

Л90

БрАЖ9-4

БрОЦС5-5-5

БрАЖМц10-3-1,5

БрАМц9-2

БрКМц3-1

БрБ2

БрХ1

БрАЖН10-4-4

БрОФ6,5-0,15

БрОФ7-0,2

БрОЦ4-3

С0, С1, С2

Ц0, Ц1

НМц2,5

НМц5

НК0,2

Алюмель НМцАК2-2-1

Монель НМЖМц28-2,5-1,5

Хромель Т НХ9,5

МНЖ5-1

Манганин МНМц3-12

Мельхиор МН19

Копель МНМц43-0,5

Константан МНМц40-1,5

Куниаль А МНА6-1,5

Куниаль Б МНА6-1,5

Нейзильбер МНЦ15-20

Х15Н60

Х20Н80

04Х18Н10Т, 08Х18Н12Б

08Х13, 08Х17Т, 08Х20Н14С2

08Х22Н6Т, 15Х25Т

08Х18Н10, 08Х18Н10Т

08Х18Н12Т

10Х17Н13М2Т

10Х23Н18

12Х13, 12Х17

12Х18Н10Т, 12Х18Н12Т, 12Х18Н9

Ст3, Ст5, Ст10, Ст20

Длина (м)

b — Ширина (мм)

c — Толщина (мм)

Длина (м)

b — Диаметр (мм)

Длина (м)

b — Сечение (мм)

Длина (м)

b — Сечение (мм)

Длина (м)

b — Толщина стенки (мм)

c — Диаметр (мм)

Длина (м)

b — Толщина стенки (мм)

c — Ширина (мм)

d — Высота (мм)

Длина (м)

b — Толщина стенки (мм)

c — Высота полки1 (мм)

d — Высота полки2 (мм)

Длина (м)

b — Толщина стенки (мм)

c — Ширина (мм)

d — Высота (мм)

Длина (м)

b — Толщина стенки (мм)

c — Ширина (мм)

d — Высота (мм)

e — Толщина перемычки (мм)

Длина (м)

b — Толщина стенки (мм)

c — Ширина (мм)

d — Высота (мм)

e — Толщина перемычки (мм)

Ресурсы

: Стандарты и свойства — Микроструктуры меди и медных сплавов: Латунь

Латуни представляют собой медно-цинковые сплавы. В целом они обладают хорошей прочностью и коррозионной стойкостью, хотя их структура и свойства зависят от содержания цинка. Сплавы, содержащие примерно до 35% цинка, представляют собой однофазные сплавы, состоящие из твердого раствора цинка и альфа-меди. Эти латуни обладают хорошей прочностью и пластичностью, легко поддаются холодной обработке. Прочность и пластичность этих сплавов увеличиваются с увеличением содержания цинка. Альфа-сплавы можно отличить по постепенному изменению цвета от золотисто-желтого до красного по мере увеличения содержания цинка до 35%. Золочение 95%, Коммерческая бронза, Ювелирная бронза, Красная латунь и Патронная латунь относятся к этой категории латуни. Они известны своей легкостью изготовления путем рисования, высокой прочностью в холодном состоянии и коррозионной стойкостью. Увеличение содержания цинка до 35 % позволяет получить более прочный и эластичный латунный сплав с умеренным снижением коррозионной стойкости. Латуни, содержащие от 32 до 39% цинка, имеют двухфазную структуру, состоящую из альфа- и бета-фаз. Желтые латуни относятся к этой промежуточной категории латуни. Латуни, содержащие более 39% цинка, такие как металл Мунца, имеют преимущественно бета-структуру. Бета-фаза сложнее, чем альфа-фаза. Эти материалы обладают высокой прочностью и меньшей пластичностью при комнатной температуре, чем сплавы, содержащие меньше цинка. Двухфазные латуни легко поддаются горячей обработке и механической обработке, но способность к холодной штамповке ограничена. Латунь используется в таких приложениях, как вырубка, чеканка, волочение, пирсинг, пружины, огнетушители, ювелирные изделия, сердцевины радиаторов, светильники, боеприпасы, гибкий шланг и основа для золотой пластины. Латуни обладают отличной литейной способностью и хорошим сочетанием прочности и коррозионной стойкости. Литая латунь используется в таких приложениях, как сантехника, фитинги и клапаны низкого давления, шестерни, подшипники, декоративная фурнитура и архитектурная отделка. Обозначения UNS для кованой латуни включают от C20500 до C28580 и от C83300 до C85800 для литой латуни.

Некоторые виды латуни могут подвергаться коррозии в различных условиях. Децинкификация может быть проблемой в сплавах, содержащих более 15% цинка, в стоячей кислой водной среде. Децинкификация начинается с удаления цинка с поверхности латуни, оставляя относительно пористый и непрочный слой меди и оксида меди. Децинкификация может пройти через латунь и ослабить весь компонент. Коррозионное растрескивание под напряжением также может быть проблемой для латуни, содержащей более 15% цинка. Коррозионное растрескивание этих латуней под напряжением происходит, когда компоненты подвергаются растягивающему напряжению в средах, содержащих влажный аммиак, амины и соединения ртути. Если снять напряжение или химическую среду, коррозионного растрескивания под напряжением не произойдет. Иногда достаточно обработки для снятия напряжения, чтобы предотвратить возникновение коррозионного растрескивания под напряжением. Микроструктура однофазных латунных сплавов с содержанием цинка до 32% состоит из твердого раствора цинка и альфа-меди. Литая структура латуни с низким содержанием цинка состоит из альфа-дендритов. Первым материалом, который затвердевает, является почти чистая медь, поскольку дендриты продолжают затвердевать, они становятся смесью меди и цинка. Градиент состава существует по всему дендриту с нулевым содержанием цинка в центре и самым высоким содержанием цинка на внешнем крае. Градиент состава называется образованием сердцевины, и он обычно происходит со сплавами, которые замерзают в широком диапазоне температур. Последующая обработка и отжиг разрушают дендритную структуру. Полученная микроструктура состоит из сдвоенных равноосных зерен альфа-латуни. Отожженная микроструктура состоит из равноосных сдвоенных зерен альфа-меди, сходных со структурой нелегированной меди. Зерна имеют разные оттенки из-за их разной ориентации. Двойники представляют собой параллельные линии, проходящие через отдельные зерна. Двойники возникают из-за ошибки в последовательности размещения атомов меди, что затрудняет различение отдельных зерен.

Альфа-медь является основной фазой в литых сплавах, содержащих примерно до 40% цинка. Бета-фаза, которая представляет собой фазу с высоким содержанием цинка, является второстепенным компонентом, заполняющим области между альфа-дендритами. Микроструктура латуни, содержащей примерно до 40% цинка, состоит из альфа-дендритов с бета-дендритами, окружающими дендриты. Деформируемые материалы состоят из зерен альфа и бета. Литейные сплавы с содержанием цинка более 40 % содержат первичные дендриты бета-фазы. Если материал быстро охлаждается, структура полностью состоит из бета-фазы. При более медленном охлаждении альфа осаждается из раствора на границах кристаллов, образуя структуру из бета-дендритов, окруженных альфа. Эта структура называется структурой Видманштеттена, потому что геометрический рисунок альфа формируется на определенных кристаллографических ориентациях бета-решетки. Деформируемый двухфазный материал состоит из зерен бета и альфа. Горячая прокатка приводит к удлинению зерен в направлении прокатки.

Латуни часто содержат свинец для улучшения обрабатываемости. Микроструктура свинцовой латуни аналогична структуре неэтилированной латуни с добавлением почти чистых частиц свинца, обнаруженных на границах зерен и междендритных промежутках. Свинец наблюдается в микроструктуре в виде дискретных глобулярных частиц, так как практически нерастворим в твердой меди. Количество и размер частиц свинца увеличивается с увеличением содержания свинца.

ПРИМЕЧАНИЕ: Размер файла Увеличенный и Наибольший Вид микрофотографий значительно больше, чем показанный эскиз. Увеличенный вид Изображения имеют размер от 11K до 120K в зависимости от изображения. The Largest View изображений имеют размер от 125 до почти 500 КБ.

Номинальный состав:
Cu 97,0-98,0, Zn 1,9-3,0, Fe 0,05, Pb 0,02

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска:
Обработка: В отливке
Травитель:
Длина линейки шкалы: ~ 500 микрон
Сплав: С21000
Закалка:
Материал: Гильдия, 95%
Источник: Университет Флориды

Номинальный состав:
Cu 97,0-98,0, Zn 1,9-3,0, Fe 0,05, Pb 0,02

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска: Кованый
Обработка:
Травитель:
Длина линейки шкалы: ~ 125 микрон
Сплав: С21000
Закалка:
Материал: Гильдия, 95%
Источник: Университет Флориды

Номинальный состав:
Cu 97,0-98,0, Zn 1,9-3,0, Fe 0,05, Pb 0,02

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска: Кованый
Обработка:
Травитель:
Длина линейки шкалы: ~ 25 микрон
Сплав: С21000
Закалка:
Материал: Гильдия, 95%
Источник: Университет Флориды

Номинальный состав:
Cu 89,0-90,0, Zn 8,9-11,0, Fe 0,05, Pb 0,05

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска:
Обработка: Литой
Травитель:
Длина линейки шкалы: ~ 50 микрон
Сплав: C22000
Закалка:
Материал: Коммерческая бронза, 90%
Источник: Университет Флориды

Номинальный состав:
Cu 89,0-90,0, Zn 8,9-11,0, Fe 0,05, Pb 0,05

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска:
Обработка: Литой
Травитель:
Длина линейки шкалы: ~ 500 микрон
Сплав: C22000
Закалка:
Материал: Коммерческая бронза, 90%
Источник: Университет Флориды

Номинальный состав:
Cu 89,0-90,0, Zn 8,9-11,0, Fe 0,05, Pb 0,05

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска: Кованый
Обработка:
Травитель:
Длина линейки шкалы: ~ 125 микрон
Сплав: C22000
Закалка:
Материал: Коммерческая бронза, 90%
Источник: Университет Флориды

Номинальный состав:
Cu 84,0-86,0, Zn 13,9-16,0, Fe 0,05, Pb 0,05

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска: Кованый
Обработка:
Травитель:
Длина линейки шкалы: ~ 25 микрон
Сплав: C23000
Закалка:
Материал: Красная латунь, 85%
Источник: Университет Флориды

Номинальный состав:
Cu 84,0-86,0, Zn 13,9-16,0, Fe 0,05, Pb 0,05

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска: Кованый
Обработка:
Травитель:
Длина линейки шкалы: ~ 250 микрон
Сплав: C23000
Закалка:
Материал: Красная латунь, 85%
Источник: Университет Флориды

Номинальный состав:
Cu 68,5-71,5, Zn 28,38-31,38, Pb 0,07, Fe 0,05

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска: Кованый
Обработка:
Травитель:
Длина линейки шкалы: ~ 125 микрон
Сплав: C26000
Закалка:
Материал: Картридж латунный, 70%
Источник: Университет Флориды

Номинальный состав:
Cu 68,5-71,5, Zn 28,38-31,38, Pb 0,07, Fe 0,05

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Латунь
Форма выпуска: Кованый
Обработка:
Травитель:
Длина линейки шкалы: ~ 25 микрон
Сплав: C26000
Закалка:
Материал: Картридж латунный, 70%
Источник: Университет Флориды

Номинальный состав:
Cu 60-66, Zn 22-28, Al 5,0-7,5, Mn 2,5-5,0, Fe 2,0-4,0, Ni 1,0, Pb 0,20, Sn 0,20

Увеличенный вид микрофотографии
Наибольший вид микрофотографии

 Семейство сплавов: Высокопрочная желтая латунь
Форма выпуска: Литой
Обработка: Литой
Травитель:
Длина линейки шкалы: ~ 25 микрон
Сплав: C86300
Закалка:
Материал: Марганцевая бронза
Источник: Университет Флориды

Номинальный состав:
Cu 60-66, Zn 22-28, Al 5,0-7,5, Mn 2,5-5,0, Fe 2,0-4,0, Ni 1,0, Pb 0,20, Sn 0,20

Увеличенный вид микрофотографии
Увеличенный вид микрофотографии

 Семейство сплавов: Высокопрочная желтая латунь
Форма выпуска: Литой слиток
Обработка:
Травитель:
Длина линейки шкалы: ~ 125 микрон
Сплав: C86300
Закалка:
Материал: Марганцевая бронза
Источник: Университет Флориды

Латунный сплав 80/20 CDA 87300

Латунный сплав 80/20 CDA 87300 — Belmont Metals

  • Обзор
  • Номинальный состав
  • Техническая информация
