Станции катодной защиты: Характеристики станций катодной защиты, параметры, классификация

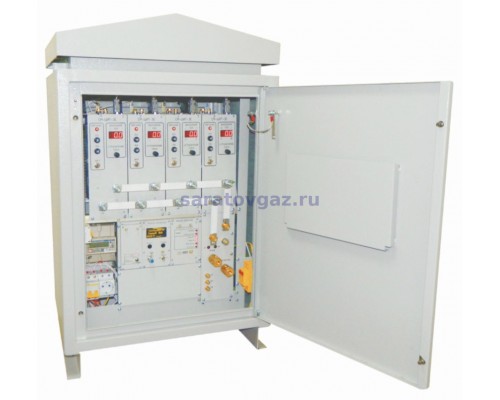

СТАНЦИИ КАТОДНОЙ ЗАЩИТЫ СКЗ-М.СК ТУ 3415-006-09890805-2013 — СоюзКомплект

СТАНЦИИ КАТОДНОЙ ЗАЩИТЫ

СКЗ-М.СК ТУ 3415-006-09890805-2013

НАЗНАЧЕНИЕ

Станции катодной защиты модульные (СКЗ-М.СК) предназначены для электрохимической защиты стальных трубопроводов и других подземных металлических сооружений от почвенной коррозии, а также для сбора, обработки и передачи информации об их защищенности по цифровым интерфейсам в системы телеметрии, приема сигналов телеуправления.

ХАРАКТЕРНЫЕ ОСОБЕННОСТИ:

• Модульная структура построения, позволяющая подстраивать конфигурацию станции под требования Заказчика.
• Работа станции на несколько независимых нагрузок (до 6 независимых нагрузок).
• Работа в одном из режимов:
• стабилизация заданного суммарного потенциала на защищаемом сооружении;
• стабилизация заданного поляризационного потенциала на защищаемом сооружении;
• стабилизация заданного выходного тока;
• стабилизации заданного выходного напряжения.
• Автоматический переход в режим стабилизации выходного тока из режима стабилизации потенциала при аварии в цепи электрода сравнения.
• Автоматическое переключение на резерв при выходе из строя (некорректной работе) основных модулей (при комплектации со 100 % резервированием).
• Высокий КПД станции, работающей в широком динамическом диапазоне нагрузок.
• Работа станции в диапазоне 1-96 В без осуществления дополнительных настроек (переключений), автоматическое ограничение только по выходной мощности.
• Комплектация станции защитой от импульсных перенапряжений по входным и выходным цепям.
• Автоматическое переключение на резервную линию питания или АКБ.
• Сбор, обработка, передача информации о рабочих параметрах станции и параметрах ЭХЗ.
• Интеграция в интеллектуальную Систему комплексного мониторинга коррозии «Аналитик».

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ	Величина
Номинальная выходная мощность, кВт	0,25 ÷ 5
Диапазон выходных напряжений, В	1 ÷ 96
Напряжение питания сети переменного однофазного тока частотой 50 Гц (± 3 Гц), В	230 ± 10%
Допустимое напряжение сети, В	150 ÷ 264
Пределы плавного регулирования выходного тока, %	5 ÷ 100
Пределы плавного регулирования выходного напряжения, %	5 ÷ 100
Диапазон регулирования суммарного потенциала, В	-4,5 ÷ -0,5
Диапазон регулирования поляризационного потенциала, В	-2,5 ÷ -0,5
Точность поддержания суммарного и поляризационного потенциала, не более, %	2,5
Пульсация тока на выходе станций, не более, %	2
КПД при номинальной нагрузке, не менее	0,9
Коэффициент мощности, не ниже	0,95
Номиналы мощностей силовых модулей	0,25, 0,5, 1, 1,5, 2,0
Количество силовых модулей на одну систему управления	до 6
Рабочее значение температуры воздуха при эксплуатации, ºС для У1 для УХЛ1	-45 ÷ +45 -60 ÷ +45
Тип охлаждения	воздушный, естественный
Верхнее значение относительной влажности воздуха при t = +25 ºС, %	98
Атмосферное давление, кПа (мм. рт. ст.)	84 ÷ 106,7 (630 ÷ 800)
Режим работы	продолжительный, непрерывный
Максимальные габаритные размеры (Д×Ш×В), мм	700×600×1650
Масса, не более, кг	250

Установки катодной защиты трубопроводов от коррозии — Корпорация ПСС

Для защиты подземных трубопроводов от коррозии по трассе их залегания сооружаются станции катодной защиты (СКЗ). В состав СКЗ входят источник постоянного тока (защитная установка), анодное заземление, контрольно-измерительный пункт, соединительные провода и кабели.

В зависимости от условий защитные установки могут питаться от сети переменного тока 0,4; 6 или 10кВ или от автономных источников (рис. 2.5).

При защите многониточных трубопроводов, проложенных в одном коридоре, на СКЗ может быть смонтировано несколько установок и сооружено несколько анодных заземлений.

В целях экономии защиту нескольких ниток трубопровода можно осуществлять и от одной установки. Однако, учитывая то, что при перерывах в работе системы защиты, из-за разности естественных потенциалов соединенных глухой перемычкой труб, образуются мощные гальванопары, приводящие к интенсивной коррозии, соединение труб с установкой должно осуществляться через специальные блоки совместной защиты. Эти блоки не только разъединяют трубы между собой, но и позволяют устанавливать оптимальный потенциал на каждой трубе.

В качестве источников постоянного тока для катодной защиты на СКЗ в основном используются преобразователи, которые питаются от сети 220 В промышленной частоты. Регулировка выходного напряжения преобразователя осуществляется вручную, путем переключения отводов обмотки трансформатора, или автоматически, с помощью управляемых вентилей (тиристоров. ). Выпрямление переменного тока осуществляется мостовыми схемами или схемами со средней точкой вторичной обмотки трансформа-тора. Эти схемы имеют, к.п.д. от 60 до 75% и остаточную пульсацию выпрямленного тока до 48% при частоте 100 Гц.

Преобразователи с ручным регулированием выходного напряжения используются в системах ЭХЗ, в которых сопротивление в цепи тока и требуемый защитный ток остаются неизменными продолжительное время.

Если установки катодной защиты работают в условиях, изменяющихся во времени, которые могут обусловливаться воздействием блуждающих токов, изменением удельного сопротивления грунта или другими факторами, то целесообразно предусматривать преобразователи с автоматическим регулированием выходного напряжения.

Автоматическое регулирование может осуществляться по потенциалу защищаемого сооружения (преобразователи потенциостаты) или по току защиты (преобразователи гальваностаты).

Блог

— Понимание испытательных станций катодной защиты

Переключить навигацию

Поиск

Поиск

Расширенный поиск

Все категорииПриборы и испытательное оборудование- Измерители напряжения- Цифровые мультиметры — Общее- Мультиметры CP- Измерители клещевого типа- Оборудование для измерения сопротивления грунта- Измерители изоляции- Прерыватели- Детекторы выходного дня/Короткие локаторы- Регистраторы данных- Геодезическое оборудование- Катушки, трости и оборудование- Локаторы труб и кабелей — Измерители толщины сухого покрытия — Измеритель толщины материала — Проверка покрытия — Тестер электрода сравнения — Источники питания — Измерители толщины мокрого покрытия — Измерители глубины ямы — Приборы для проверки поверхности и загрязнения — Приборы для измерения температуры и влажности — Приборы для проверки адгезии — Детекторы напряжения — CP БезопасностьКатодная защита-Аноды-Ток под давлением- Аноды (гальванические/жертвенные)- Источники питания CP- Соединительные и соединительные коробки- Испытательные станции и маркеры- Анодная засыпка- Сращивание и герметизация кабелей- Электроды сравнения- Защита от перенапряжения- Защита от перенапряжения- Кабель и крепление кабеля — Дистанционные мониторы- Система защиты от переменного токаПокрытия и изоляционные материалы- Покрытия и ленты- Подготовка поверхности- Защита атмосферы- R Защитные экраны — Изолирующие изделия — Распорки, уплотнения и заполнение трубопроводов — Свиньи для очистки трубопроводов. Услуги по установке катодной защиты — Установка анодов в глубоких скважинах — Удаление анодов в глубоких скважинах — Распределенная или обычная установка — Установка системы смягчения переменного тока — Установка испытательной станции — Установка системы резервуаров для воды — Под резервуаром Монтаж системы- Заливка корпусаКатодная защита Инженерные услуги- Инженерные услуги- Технические услуги- Консалтинговые услугиВакансииПродажа

Меню

Счет

Опубликовано в: Краткие советы

Назначение испытательной станции катодной защиты (CP)

Основная цель испытательной станции катодной защиты (CP) состоит в том, чтобы обеспечить точку доступа для подключения кабелей от подземной конструкции (трубопровода) к электрическим измерения или показания на этой конструкции.

Поскольку нецелесообразно выкапывать конструкцию каждый раз, когда необходимо провести измерение, используется испытательная станция для обеспечения электрического доступа к конструкции через соединительные кабели для получения необходимых данных CP.

В своей самой простой форме испытательная станция представляет собой просто ограждение (выше или на уровне земли) с точками подключения кабелей, которые позволяют заделывать кабели из подземных сооружений, таких как трубопровод. Этот электрический доступ к конструкции позволяет техническим специалистам выполнять необходимые тесты CP. В дополнение к доступу к структуре испытательная станция также может позволить техническому специалисту контролировать другие компоненты CP, такие как анод, стационарный электрод сравнения или образец CP.

В некоторых случаях с одной испытательной станции можно контролировать более одной конструкции, что потребует большего количества кабелей и кабельных наконечников. В качестве альтернативы, несколько кабельных соединений могут быть прикреплены к одной и той же конструкции, в данном случае к трубопроводу, чтобы определить, работает ли заглубленный изолятор трубопровода. Конструкция испытательной станции по-прежнему будет включать в себя корпус с точками подключения кабелей, даже при дополнительной сложности.

Возможности и усовершенствования

В то время как испытательная станция выполняет относительно простую работу, разработчики катодной защиты изменили базовую конструкцию, включив в нее другие внутренние испытательные компоненты, включая шунты для измерения тока, переключатели включения/выключения, соединительные перемычки и многое другое. Базовый корпус и кабельные наконечники по-прежнему являются основными компонентами даже в более совершенных испытательных станциях.

История
Первые корпуса испытательных станций были изобретены в середине 1900-х годов и изготовлены из металлических сплавов. Эти кожухи были разработаны для наземного обслуживания и включали неметаллическую панель для кабельных вводов. Бетонные «клапанные коробки» также использовались для испытательных станций на уровне земли, в которых использовалась неметаллическая панель с кабельными вводами. Позже металлические корпуса испытательных станций были разработаны для использования на уровне земли.

В конце 1900-х пластические компаунды развивались, и на рынок CP вышли неметаллические испытательные станции. Эти наземные испытательные станции были изготовлены из поликарбоната, очень прочного пластика, используемого до сих пор. Позже те же поликарбонатные материалы использовались для заглубленных или наземных версий.

Ценность

Испытательные станции очень важны для индустрии капитального ремонта, поскольку позволяют техническим специалистам контролировать трубопроводы или другие важные подземные металлические конструкции. Несмотря на то, что они развивались и могут включать сложную электронику для удаленного мониторинга заглубленных конструкций, основное использование и принципы тестирования испытательных станций CP изменились очень мало.

1 год назад

Поиск в блоге

Последние сообщения

Теги не найдены

испытательных станций катодной защиты | МАТКОР

Станция испытаний катодной защиты является неотъемлемой частью любой системы катодной защиты трубопровода. Испытательные станции катодной защиты

являются неотъемлемой частью любой системы катодной защиты трубопровода. От самой простой испытательной станции CP с двумя проводами, подключенными к трубопроводу, до более сложных испытательных станций с устройствами контроля, MATCOR может предоставить все это. MATCOR поставляет испытательные станции для катодной защиты, изготовленные другими производителями, и строит специальные испытательные станции для удовлетворения конкретных потребностей.

Испытательные станции катодной защиты могут поставляться в комплекте с кабелями, электродами сравнения и оборудованием для термитной сварки, необходимыми для завершения установки.

Миссия MATCOR — решить ваши проблемы с коррозией. В дополнение к нашему широкому ассортименту запатентованных продуктов для защиты от коррозии, мы готовы помочь с вашими потребностями в области проектирования, производства, монтажа, ввода в эксплуатацию и текущего обслуживания, а также полных решений «под ключ».

Чтобы связаться с нашей командой экспертов по коррозии для получения дополнительной информации, задать вопрос или получить предложение, нажмите ниже. Мы ответим по телефону или электронной почте в течение 24 часов. Чтобы получить немедленную помощь, позвоните по телефону +1-215-348-2974.
