Станция катодная: Катодная станция | это… Что такое Катодная станция?

Станция — катодная защита — Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Станции катодной защиты бывают регулируемые и нерегулируемые. Нерегулируемые станции катодной защиты применяются в том случае, когда изменения сопротивления в цепи тока практически отсутствуют.
 [31]

Станции катодной защиты различаются по роду источника тока и по электрической мощности.
 [32]

Станции катодной защиты устанавливают с интервалом 20 — 40 км в зависимости от коррозионной активности грунтов.
 [33]

Станции катодной защиты для подземных резервуаров почти всегда можно подключить к электросети участка, на котором они расположены. Напротив, местоположение катодной станции для магистрального трубопровода большой протяженности определяется в первую очередь возможностью подключения к коммунальной сети электроснабжения, поскольку подключение к сети очень длинным кабелем низкого напряжения связано со значительными затратами. Лишь во вторую очередь и при очень большой величине требуемого защитного тока может оказаться важным размещение анодных заземлителей в районе с низким удельным электросопротивлением грунта.
 [34]

Станции катодной защиты должны регулярно осматриваться, как правило раз в два месяца, чтобы обеспечить надежность их работы и катодной защиты трубопровода.
 [35]

Станцию катодной защиты, работающую в режиме прямого дренажа, монтируют так же, как СКЗ и СДЗ. Воздушные линии и монтаж выпрямительной установки выполняют, как для СКЗ, монтаж и подключение кабелей к газопроводу и рельсам — как для СДЗ.
 [36]

Одна станция катодной защиты обычно обслуживает трубопровод при среднем качестве изоляции протяженностью 10 — 15 км, при этом мощность источника электроэнергии для питания катодной установки на существующих установках колеблется в пределах 0 1 — 1 0 кВт в зависимости от качества изоляции трубопровода, толщины его стенок, свойств грунта и других показателей. Катодную защиту применяют также для защиты днищ стальных резервуаров.
 [37]

Такая станция катодной защиты может защитить от коррозии участок трубопровода длиной 4 км. Если трубопровод имеет большую протяженность, станции катодной защиты устраивают через каждые 4 км. Расход электроэнергии для катодной защиты составляет от 60 до 100 вт на 1 км трубопровода, защищенного битумом. Катодная защита трубопровода, не имеющего битумного покрытия, распространяется только на 200 — 400 м его длины.
 [38]

Нередко станции катодной защиты работают в условиях, изменяющихся во времени.
 [39]

Распределение потенциалов на кабелях телефонной сети на территории большого города, опасной из-за наличия блуждающих токов и имеющей два дренажа для их отвода. / — рельсы, 2 — кабельный канал, 3 — подстанция. / о — наложения защитного тока нет. / i 0 — — 60 А. / 20 -. — 30 А ( Л, / 2 -защитные токи. I — расстояние по длине линии.  [40]

Все станции катодной защиты почтового ведомства ФРГ проходят контроль и обслуживание через определенные промежутки времени.
 [41]

Количество станций катодной защиты или протекторов и расстояния между ними для многониточного газопровода рассчитывают по формулам стр.
 [42]

Электрооборудование станций катодной защиты надежно заземляется, а при питании станций от воздушных электропередач 6кВ и выше они оборудуются грозозащитными устройствами. Защитные заземления должны соответствовать требованиям действующих Правил устройства электроустановок и содержаться в исправном состоянии.
 [43]

Расстановка станций катодной защиты по трассе газопровода осуществляется с обеспечением не менее 30-километровой зоны защиты на 30 -летний период эксплуатации.
 [44]

Сооружение станций катодной защиты отличается широким фронтом работ, растянутым по многокилометровой трассе магистрального газопровода, наличием труднопроходимых для колесного транспорта участков, а также многочисленностью строительно-монтажных операций. Эффективная работа СКЗ возможна только при высоком качестве монтажа всех конструктивных элементов. Для этого требуются хорошая организация работ, максимальная механизация и высокая квалификация строительно-монтажных рабочих.
 [45]

Страницы:  

   1

   2

   3

   4

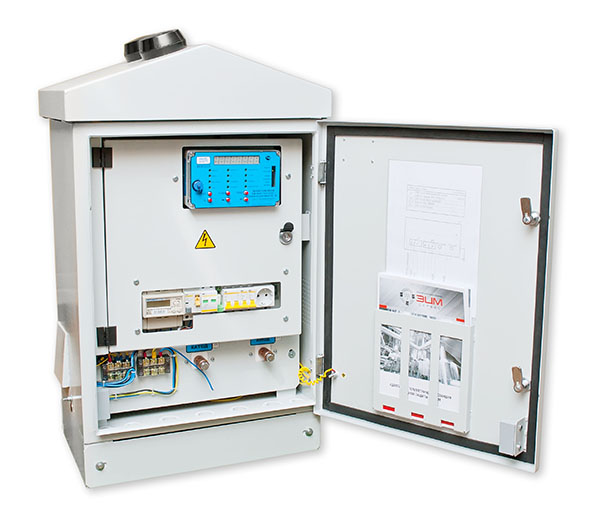

АДАПТИВНАЯ ТЕЛЕМЕХАНИЗИРОВАННАЯ СТАНЦИЯ КАТОДНОЙ ЗАЩИТЫ АСКЗ-ТМ

Характеристики	АСКЗ-0,6	АСКЗ-1,2	АСКЗ-1,8	АСКЗ-2,0	АСКЗ-2,4	АСКЗ-3,0
Наличие встроенного телеметрического контроллера	Да
Наличие встроенного блока грозозащиты	Да
Габаритные размеры, мм	565х395х935
Масса, кг	53±5
Номинальное напряжение питающей сети, В	~220
Рабочий диапазон значений напряжения сети, В	187 — 242
Стандарт связи, GSM	900/1800
Коэффициент мощности	0,9
Номинальная мощность, кВт	0,6	1,2	1,8	2,0	2,4	3,0
Потребляемая мощность в режиме холостого хода	0,05	0,05	0,1	0,1	0,1	0,15
Потребляемая мощность при номинальной выходной мощности, кВт	0,7	1,4	2,0	2,2	2,7	3,4
КПД, %	85
Потребляемая мощность при 50% от номинальной выходной мощности, кВт	0,4	0,7	1,0	1,1	1,4	1,7
Диапазон установки выходного тока, % не менее	6
Точность поддержания выходного (защитного тока), %	от 2 до 100
Точность поддержания защитного выходного потенциала, %	2
Диапазон установки защитного потенциала, В	2
Диапазон установки поляризационного потенциала, В	от -0,0 до -5,0
Входное сопротивление блока измерения защитного потенциала при нормальных климатических условиях МОм, не менее	от -0,0 до -5,0
Температура окружающего воздуха, С	-40. ..+45
Гарантийный срок эксплуатации, лет	5

испытательных станций катодной защиты | МАТКОР

Станция испытаний катодной защиты является неотъемлемой частью любой системы катодной защиты трубопровода. Испытательные станции катодной защиты

являются неотъемлемой частью любой системы катодной защиты трубопровода. От самой простой испытательной станции CP с двумя проводами, подключенными к трубопроводу, до более сложных испытательных станций с устройствами контроля, MATCOR может предоставить все это. MATCOR поставляет испытательные станции для катодной защиты, изготовленные другими производителями, и строит специальные испытательные станции для удовлетворения конкретных потребностей.

Испытательные станции катодной защиты могут поставляться в комплекте с кабелями, электродами сравнения и оборудованием для термитной сварки, необходимыми для завершения установки.

Миссия MATCOR — решить ваши проблемы с коррозией. В дополнение к нашему широкому ассортименту запатентованных продуктов для защиты от коррозии, мы готовы помочь с вашими потребностями в области проектирования, производства, монтажа, ввода в эксплуатацию и текущего обслуживания, а также полных решений «под ключ».

Чтобы связаться с нашей командой экспертов по коррозии для получения дополнительной информации, задать вопрос или получить предложение, нажмите ниже. Мы ответим по телефону или электронной почте в течение 24 часов. Чтобы получить немедленную помощь, позвоните по телефону +1-215-348-2974.

Обратитесь к эксперту по коррозии

Сопутствующие товары

Сопутствующие услуги

Получайте новости от MATCOR

• Имя*
• Фамилия*
• Название компании*
• Email*
• Phone
• Country*

  United StatesCanadaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongo, Democratic Republic of theCongo, Republic of theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial ГвинеяЭритреяЭстонияЭсватини (Свазиленд)ЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГуат emalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSinga poreSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth GeorgiaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUruguayUS Minor Outlying IslandsUzbekistanVanuatuVenezuelaVietnamVirgin Islands, BritishVirgin Islands, U. S.Wallis and FutunaWestern SaharaYemenZambiaZimbabwe

• Государство*
• Согласие
  • Я согласен

  Я понимаю, что моя информация будет храниться в безопасности с единственной целью ведения бизнеса с MATCOR, Inc. Я согласен получать сообщения по электронной почте в будущем и понимаю, что могу отказаться в любое время. Ознакомьтесь с нашей Политикой конфиденциальности.

• Комментарии

  Это поле предназначено для проверки и должно быть оставлено без изменений.

Производитель катодных испытательных станций | Испытательные станции CP

Проектирование и производство станции катодных испытаний

С 1991 года компания Cathodic Protection Solutions проектирует, производит и устанавливает испытательные станции катодной защиты, распределительные коробки и соединительные коробки. Мы также можем производить обследования нефте- и газопроводов и резервуаров для хранения, чтобы определить наилучшие места для наземных или подземных испытательных станций. Мы находимся в Мидленде, штат Техас, и обслуживаем Пермский бассейн.

После изготовления и установки тысяч катодных испытательных станций наши Сертифицированные техники AMPP обеспечивают качество, безопасность и надежность. Будь то простая испытательная станция CP с двумя проводами, подключенными к трубопроводу, или более сложные испытательные станции с удаленным контролем, мы можем сделать все это. При необходимости мы также устанавливаем указатели трубопроводов , знаки инженерных коммуникаций, указатели инженерных коммуникаций и указатели купола в соответствии с нормами.

Пользовательские спецификации

Испытательные станции необходимы для программы катодной защиты и используются для контроля рабочих параметров и общей эффективности. Индивидуальные спецификации включают 1 1/4″ или 3″ ПВХ по сравнению со стальной U-образной стойкой, одножильный провод №10 или №12 по сравнению с многожильным, стальную головку 3/4″, 3/4″ монтажный кабелепровод и заднюю пластину .

Безопасность, нормативы, производительность, усилия по установке и стоимость являются наиболее важными факторами в процессе проектирования испытательной станции. Катодные испытательные станции обеспечивают электрический контакт с подземными трубопроводами для защиты от коррозии и дистанционного мониторинга коррозии. Испытательные станции также рассчитаны на долгие годы службы.

Все катодные испытательные станции изготавливаются из некорродирующих, непроводящих, легких прочных материалов для защиты от коррозии или царапин на спине крупного рогатого скота.

Наиболее часто используется двухпроводная испытательная станция. Два провода позволяют проверять потенциальные напряжения между трубой и грунтом при подаче на трубопровод постоянного тока. Испытательные станции должны располагаться там, где технические специалисты могут получить удобный и практичный доступ. Над головкой испытательной станции на монтажной U-образной стойке оставлено место для размещения предупредительных знаков трубопровода компании.

Испытательные станции измеряют потенциал между трубопроводом и электродом, используя показания напряжения от удаленного мониторинга, меньший отрицательный потенциал указывает на более высокие уровни катодной защиты. Измерения проводятся на каждом пересечении дорог, пересечении трубопроводов и на каждой миле трубопровода для высокоточной оценки коррозии.

Мы также обслуживаем и обслуживаем все испытательные станции, включая новые крышки коробок, стопорные винты, прокладки крышек, клеммные гайки и винты. При необходимости мы также устанавливаем указатели трубопроводов, указатели инженерных сетей, указатели инженерных сетей и указатели купола.

Анодные распределительные коробки

Мы проектируем распределительные коробки, чтобы выдержать элементы с использованием шунтов типа .001 Ом из нержавеющей стали или других различных шунтов в корпусе из нержавеющей стали, оцинкованных корпусах или без металлических корпусов, изолированных панелях, медных шинах, 0,01 Ом.
