Станки обрабатывающий центр: Что такое обрабатывающий центр с ЧПУ?

Что такое обрабатывающий центр с ЧПУ?

Обрабатывающий центр с ЧПУ представляет собой многофункциональный станочный комплекс с программной системой управления. Обрабатывающий центр оснащён подвижным рабочим столом (одним или несколькими) и системой автосмены инструмента. Центр способен обрабатывать заготовки из различных материалов. Станочный комплекс имеет очень широкие технологические возможности, благородя поворотному столу, большому набору инструментов и значительному диапазону изменений частот вращения шпинделя и скоростей подач.

Стоимость обрабатывающих центров с ЧПУ довольно высокая, что, однако, компенсируется производственными возможностями оборудования. Обрабатывающие центры позволяют выпускать изделия с высоким темпом — за счёт сокращения временных затрат на перенос заготовок между станками, приспособленными для разных технологических этапов. Тем не менее, использование такого оборудования оправдано прежде всего там, где требуется комплексная обработка с возможностью совмещать различные техпроцессы и получать «на выходе» готовое изделие. Поэтому обрабатывающие центры с ЧПУ широко применяются на мебельных предприятиях, при производстве оконных блоков, а также для обработки сложных корпусных деталей.

Особенности конструкции

Основой станочного комплекса является сварная несущая станина из высокопрочной стали, обеспечивающая достаточную степень устойчивости всей конструкции. За счёт особых решений, станина отличается повышенной жёсткость, что положительно сказывается на способности поглощать вибрации при работе. Станина является опорой для одного или нескольких рабочих столов, оснащённых механизмом поворота и предназначенных для размещения (и закрепления) обрабатываемой заготовки.

Параллельно станине размещается консоль, являющаяся основой всего инструментального комплекса обрабатывающего центра с ЧПУ. Консоль передвигается над рабочим столом в горизонтальном направлении, а установленный на консоли суппорт может дополнительно совершать поперечные и наклонные движения, обеспечивая возможность 5-ти координатной обработки заготовок. Мощный шпиндель с высокой частотой вращения позволяет справляться с любыми — даже самыми твёрдыми материалами заготовок. Магазин для набора режущих инструментов и механизм их автоматической смены дополнительно расширяют возможности оборудования.

Прецизионная механика, качественные продольные направляющие с пониженным трением, мощные и точные исполнительные серводвигатели инструментального портала, высокопроизводительная система ЧПУ — все эти решения направлены на достижение высокой скорости и качества обработки.

Обрабатывающие центры рассчитаны на длительную эксплуатацию в напряжённых условиях промышленного производства. Применяемая система распределённой картриджной смазки позволяет обеспечивать подачу масла в строго дозированном количестве, в нужные узлы и пары трения. Это сокращает расход смазки, значительно снижает трудоёмкость облуживания станка и в то же время обеспечивает длительную работоспособность без потерь исходных характеристик точности.

В качестве дополнительного оборудования станочный комплекс может иметь систему СОЖ высокого давления, что позволяет, в частности, проводить высокоскоростную обработку твёрдых закалённых металлов. Благодаря высокой производительности управляющая система ЧПУ изначально «заточена» под оптимизацию траектории движения инструмента при высокоскоростной обработке деталей.

Технологические возможности

Обрабатывающие центры с ЧПУ сочетают в себе токарный и фрезерный станки. Это позволяет вести эффективную 5-ти координатную обработку всех поверхностей заготовки (торцевых, краёв, глухих и открытых пазов), выполнять сверление отверстий, обрабатывать рёбра, приливы и бобышки, снимать фаски, выполнять скругления, нарезать резьбу и т. д.

Обрабатывающие центры могут работать с заготовками из любых материалов, в том числе с древесинной, МДФ, ДВП, ДСП, фанерой, композитными алюминиевыми панелями (типа «Alucobond», «Dibond»), пластиками, органическим стеклом, искусственным и натуральным камнем, цветными металлами, сталями, алюминиевыми и дюралевыми сплавами, титаном и т. п.

Продуманная система крепления заготовки на рабочем столе сочетает преимущества вакуумных столов и механического зажима струбцинами под Т-образные пазы. Большой запас хода по вертикали позволяет устанавливать на рабочий стол специализированные приспособления для упрощения загрузки/выгрузки заготовок.

Несмотря на сложность выполняемых задач, управление и программирование станка осуществляется сравнительно легко. Этому способствует система ЧПУ, позволяющая задавать программу обработки, в том числе импортирую готовые STL-файлы. Каждый обрабатывающий центр оснащён шкафом управления и стойкой ЧПУ. Благодаря отельному расположению, управляющая электроника надёжно защищена от вибраций и нагрева при работе оборудования. Пульт управления предоставляет доступ ко всем функциям станка и обеспечивает безопасность технологического процесса — за счёт дистанционного контроля оборудования.

Свежее:

• Как фрезеровать мебельные панели МДФ
• Виды станков с ЧПУ. Рассматриваем основные
• Из чего состоит фрезерный станок
• Подключение фрезерного станка
• Виды фрезерных станков с ЧПУ

Популярное:

• Плюсы 4-х координатных фрезерных станков
• DSP контроллер фрезерного станка с ЧПУ
• Особенности обработки камня повышенной твёрдости
• Гравировка листового двухлойного пластика на станке с ЧПУ
• Оптимальные режимы и инструмент для качественной резки ПВХ

• В гостях у нашего постоянного клиента компании «Пластфактория», которые занимаются изготовлением POS-материалов и сотрудничают с крупными косметическими брендами.

• Видеоотчет с посещения производства наших клиентов — компания «АЛЬТАИР». О работе на производстве, изготавливаемых изделиях и станках от компании Wattsan.

Популярные категории товаров

Фрезерные станки WATTSAN
Фрезерные станки по дереву
Фрезерные станки для дома
Настольные фрезерные станки
Фрезерные станки для рекламы
Фрезерный станок по камню
Многоцелевые фрезерные станки

Индивидуальный запрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях
оказания услуг

Оцените информацию на странице

Средняя оценка: 3,5
Голосов: 4

Получить консультацию специалиста

Оставьте свои контактные данные и наши специалисты ответят на любой интересующий вас вопрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях
оказания услуг

Токарные обрабатывающие центры с ЧПУ по металлу



Вертикальные обрабатывающие центры

Горизонтальные обрабатывающие центры

Российские токарные станки

Токарный обрабатывающий центр серия Simple Turn

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия LT EX

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия LB

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия Genos L

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр Okuma серии 2SP-H

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия LU

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия LOC

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия Simul Turn LU

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр Okuma серии 2SP-V

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия JOBBER

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия Vantage

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр Okuma серии V

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия LT

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия VTL

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия VTR

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр серия LAW

Технические характеристики	LAW-2S	LAW-FII	LAW-V24
Максимальный диаметр обработки, мм	20»*11J	18»*10J	24. 5»*12J
Скорость шпинделя, мин-¹	3000	3000	3000
Тип	U/L: V6/V4	V12	L/R: V6/V6

Запросить коммерческое предложение

Подробнее

Токарный обрабатывающий центр с числовым программным управлением является, пожалуй, самым востребованным и, соответственно, распространённым типом оборудования на большинстве механообрабатывающих производств.

Современное токарное оборудование позволяет в автоматическом режиме, работая по управляющей программе, выполнять различные операции: черновое точение, чистовое точение, в том числе сложных фасонных поверхностей, нарезание резьбы, сверление и растачивание. Для выполнения различных операций на станке как говорится «за один установ» токарные станки оснащаются многопозиционными револьверными головками, позволяющими выполнить на станке многоинструментальную наладку для изготовления сложных деталей.

По компоновке токарные станки могут быть в горизонтальном исполнении, т.е. с горизонтальным расположением оси токарного шпинделя или в вертикальном исполнении.

Для повышения универсальности, расширения технических функций токарные станки могут дополнительно оснащаться приводным фрезерным инструментом, что позволяет наряду с разнообразными токарными операциям выполнять определенные фрезерно-сверлильные работы на одном станке, исключая при этом межоперационные потери времени, повышая точность и производительность.

Для решения конкретных производственных задач токарные ОЦ могут комплектоваться управляемой задней бабкой для обработки длинных деталей типа вал или ось, управляемым противошпинделем для комплексной обработки детали с обеих сторон «за один установ» или несколькими револьверными головками для повышения производительности.

Токарные обрабатывающие центры с ЧПУ легко автоматизируется путем подключение загрузчиков прутковых заготовок или путем подключения роботов-манипуляторов для загрузки-выгрузки заготовок в зависимости от производственной задачи.

На какие основные параметры необходимо обратить внимание при выборе токарного станка?

1.
   Мощность основного токарного шпинделя и развиваемый шпинделем крутящий момент: более мощный, высокомоментный шпиндель позволит повысить производительность, особенно при «тяжелой» обработке (деталей больших диаметров, обработке труднообрабатываемых материалов, обработке с большой глубиной и подачей резания).

2.
   Максимальное число оборотов токарного шпинделя: более оборотистый шпиндель сделает обработку деталей малого диаметра более производительной по сравнению с низкооборотистым шпинделем, так как позволит в полной мере реализовать возможности современного металлорежущего нструмента.

3.
   Размеры рабочей зоны: максимальный обрабатываемый диаметр, устанавливаемый диаметр заготовок, расстояние между центрами.

4.
   Размер шпинделя: диаметр передней опоры шпинделя, а также проходного отверстия в нем: больший диаметр проходного отверстия в шпинделе позволит работать с прутковой заготовкой большего диаметра, а больший типоразмер шпинделя обеспечивает большую допустимую массу устанавливаемой заготовки.

5.
   Величины рабочих и ускоренных подач по всем осям станка.

6.
   Тип направляющих: направляющие скольжения или направляющие качения, размеры направляющих.

7.
   Точность позиционирования и повторяемость по осям.

8.
   Общая масса оборудования, как косвенный критерий жесткости оборудования: выше масса – выше жесткость и производительность.

9.
   Наличие дополнительного оборудования: система автоматической привязки инструмента и обмера детали, система подачи СОЖ под требуемым давлением, мониторы нагрузки, системы гашения вибрации, системы компенсации температурных расширений.

10.
    Современная система ЧПУ: удобный графический HMI-интерфейс, системы графической симуляции обработки в реальном времени, системы контроля и предотвращения столкновений, а также возможность подключения станка к MES-системе.

Оборудование Okuma

Металлообрабатывающие станки японской станкостроительной корпорации Okuma относится к уровню hi-tech. Они выделяются следующими достоинствами:

•
  разнообразный модельный ряд и большой выбор дополнительных опций: возможность скомпоновать оборудование в спецификации, наиболее подходящей для решения конкретной технологической задачи в рамках различных бюджетов;

•
  высокая точность обработки, гарантированная на протяжении всего периода эксплуатации оборудования;

•
  легкость освоения и простота использования благодаря современной системе управления, с удобным графическим интерфейсом;

•
  компактность, эргономичность моделей;

•
  собственные запатентованные интеллектуальные технологии.

«Пумори-инжиниринг инвест» – эксклюзивный дистрибьютор Okuma в Российской Федерации

•
  Мы гарантируем оригинальность поставляемых станков, запчастей, оснастки, программного обеспечения.

•
  Производим запуск и наладку оборудования.

•
  Производим обработку изделий, выводим производство на заданную производительность.

•
  Обучаем персонал заказчика работе с оборудованием.

•
  Оказываем полноценное сервисное и диагностическое облуживание в гарантийный период.

•
  Оказываем техническую поддержку и обслуживание в постгарантийный период.

•
  Предоставляем полный спектр финансовых инструментов.

Токарно-фрезерный станок по металлу — обрабатывающий центр с ЧПУ

1. Виды токарно-фрезерных центров на современном рынке
2. Характеристики токарно-фрезерных обрабатывающих центров
3. Обрабатывающие центры с противошпинделем и С-осью
4. Обрабатывающие центры торговой марки TRENS
5. Обрабатывающий центр модели 1728С
6. Краткий обзор других моделей обрабатывающих центров

Токарно-фрезерный станок для работы по металлу, оснащенный системой ЧПУ, который также называется обрабатывающий центр, сегодня можно встретить на многих производственных предприятиях. Широчайшие возможности такого универсального оборудования позволяют подвергать качественной токарной и фрезерной обработке заготовки из металла.

Многоцелевой токарно-фрезерный обрабатывающий центр с ЧПУ

Виды токарно-фрезерных центров на современном рынке

Станки данной категории подразделяются на две большие группы: устройства без ЧПУ и с ЧПУ. К оборудованию без системы ЧПУ относятся ручные, полуавтоматические и автоматизированные станки. В рамках данной статьи рассматриваются устройства, на которых реализовано числовое программное управление. Обрабатывающие центры с ЧПУ, выпускаемые современной промышленностью, подразделяются на несколько видов:

• простой конструкции;
• с противошпинделем;
• с приводным центром;
• с установленной С-осью.

Объединяет эти обрабатывающие центры, имеющие свои конструктивные особенности, то, что они одновременно обладают функциональностью токарных и фрезерных станков.

Компактный настольный токарно-фрезерный станок, не оснащенный ЧПУ

Характеристики токарно-фрезерных обрабатывающих центров

Выполнять несколько типов технологических операций (сверлильные, токарные и фрезерные) на одном устройстве позволяют и токарно-револьверные станки, но из-за недостаточно высокой подвижности револьверов объем производимой с их помощью продукции ограничен.

Этого недостатка лишены токарно-фрезерные обрабатывающие центры, в конструкции которых имеется специальная фрезерная головка. Посадочное отверстие в такой головке может быть выполнено под различные типы конусов (Capto, HSK, BT или ISO), что позволяет устанавливать в нее токарные резцы. Благодаря этому подобные токарно-фрезерные станки могут применяться для выполнения таких технологических операций по металлу, как сверление, зенкерование, нарезание резьбы, создание фасок и канавок, обработка торцов и их подрезка, развертывание и др.

Используя специальную переходную оправку, на обрабатывающие центры с ЧПУ можно устанавливать резцы с квадратным хвостовиком и режущий инструмент с особой формой посадочной части. В одном шпинделе станков этой категории можно закреплять как неподвижный, так и вращающийся рабочий инструмент. Меняются инструменты в токарно-фрезерных обрабатывающих центрах, оснащенных системой ЧПУ, автоматически, за это в конструкции станка отвечает особый механизм – сменщик.

Наибольшее распространение обрабатывающие центры с ЧПУ получили на предприятиях, которые занимаются изготовлением имеющих сложные формы деталей и конструкций из металла. При производстве таких изделий необходимо неоднократно чередовать операции точения и фрезерования, что и обеспечивается токарно-фрезерным обрабатывающим центром.

На обрабатывающих центрах преимущественно используется инструмент цельного типа или со сменными пластинами, выполненными из твердого сплава. В очень редких случаях может применяться инструмент, режущие пластины которого зафиксированы при помощи пайки.

Рабочие органы обрабатывающего центра с ЧПУ

Обрабатывающие центры с противошпинделем и С-осью

Оборудование с С-осью – это одна из первых модификаций обрабатывающего центра токарно-фрезерной группы. Для придания вращения режущему инструменту (сверлу и фрезе) на таком станке устанавливается отдельный привод. За автоматизированную смену инструментов на этом токарно-фрезерном устройстве, как и на обрабатывающих центрах других типов, отвечает специальный механизм – сменщик.

Важными функциями обрабатывающих центров с С-осью являются контроль за скоростью вращения обрабатываемой детали и индексация ее углового положения. Точность такой индексации, что важно, составляет порядка 0,001 градуса.

Токарно-фрезерные обрабатывающие центры с С-осью при оснащении их механизмом для смены режущих инструментов позволяют выполнять технологические операции, с которыми обыкновенные токарные станки справиться не могут. В частности, такими операциями являются:

Противошпиндель с осью С значительно увеличивает функциональность станка

• фрезерная обработка элементов червячных передач;
• изготовление и обработка коленчатых валов;
• обработка шестерен.

Оснащение обрабатывающих центров с ЧПУ противошпинделем – это следующий этап в развитии устройств токарно-фрезерной группы. Второй шпиндель таких станков, обладающих еще большей функциональностью, устанавливают вместо задней бабки. В него вставляется правая сторона заготовки, что дает возможность подвергать обработке ее противоположной край.

Оснащение обрабатывающего центра противошпинделем позволяет превратить это устройство в полноценную производственную линию, обладающую исключительной функциональностью. Если оснастить такой фрезерно-токарный обрабатывающий центр вторым сменщиком инструментов, то эффективность его использования возрастет в разы. Что важно, качество обработки от этого нисколько не пострадает.

Наглядно принцип работы противошпинделя можно увидеть на видео ниже:

На современном рынке представлено большое разнообразие обрабатывающих центров по металлу от различных производителей. Рассмотрим некоторые из них.

Обрабатывающие центры торговой марки TRENS

Фрезерно-токарные обрабатывающие центры данной торговой марки отличаются особенной конструкцией и имеют характерный признак – наклонную раму. Это придает станкам исключительную прочность и жесткость, что позволяет выполнять на них обработку деталей с высокой точностью. Как правило, таким оборудованием оснащаются крупно- и среднесерийные производства, занимающиеся выпуском деталей со сложной конфигурацией. Перечислим наиболее популярные модели токарно-фрезерных станков данной торговой марки.

SBL 300

Конструкция данной модели более простая, по сравнению с рассмотренной выше, что не мешает такому станку эффективно справляться с нарезанием резьбы, основными фрезерными операциями, обработкой деталей сложной конфигурации. Особого внимания заслуживает шпиндель станка, отличающийся высокой жесткостью и исключительной надежностью, что дает возможность эксплуатировать его на высоких скоростях довольно долго. Не менее примечательны и характеристики С-оси данного устройства, создающей отличный крутящий момент и обеспечивающей быстрое переключение рабочих режимов. Таких характеристик С-оси производителям удалось достичь за счет того, что в ней реализована особая система фиксации дискового типа.

Станок с ЧПУ Trens SBL 300 производства Словакии

SBL 500A

Возможности станка данной модели позволяют обрабатывать на нем заготовки, вес которых достигает 1050 кг. Обрабатывающий центр оснащается электроприводом ТМ Siemens или Fagor, в его конструкции имеется противошпиндель, легко настраиваемая и надежная система ЧПУ. Перемещения бабки станка и фиксация заготовок осуществляются при помощи гидравлических механизмов. О возможностях такого токарно-фрезерного обрабатывающего центра с ЧПУ говорит и то, что на нем можно выполнить сложнейшую технологическую операцию – внеосевое сверление – за одну установку.

Станок TRENS SBL 500A

SBL 700

Этот фрезерный обрабатывающий центр с ЧПУ является наиболее современной моделью оборудования, выпускаемого под ТМ TRENS. Технические возможности такого станка позволяют выполнять на нем обработку заготовок из металла прямолинейной, ступенчатой и криволинейной конфигурации, вес которых может доходить до 2500 кг. Обрабатывающий центр комплектуется системой ЧПУ ТМ Siemens, которая обеспечивает точное перемещение инструмента в процессе обработки. Работа станка и перемещение инструмента в такой системе ЧПУ описывается простым 3D-программированием, а ее подключение к устройству обеспечивается посредством Ethernet-протокола.

Станок Trens SBL 700

Обрабатывающий центр модели 1728С

Универсальный обрабатывающий центр этой модели заслужил особую популярность в России. Функциональные возможности позволяют такому устройству справляться со следующими технологическими операциями по обработке заготовок из металла: сверление прямое и под заданным углом, растачивание, долбление, обычное и контурное фрезерование, точение при помощи фрез и др. Обрабатывать заготовки из металла на этом токарно-фрезерном станке с ЧПУ можно как в патроне, так и в его центрах. Высокая точность, с которой на данном центре обрабатываются заготовки, обеспечивается следующими его конструктивными особенностями.

• Основные узлы станка характеризуются повышенной жесткостью и виброустойчивостью.
• В узлах оборудования установлены подшипники высокой точности.
• В конструкции станка предусмотрены специальные термосимметричные элементы, которые компенсируют деформации, возникающие от температурного воздействия.
• Перемещение и работа инструмента постоянно контролируются при помощи специальных элементов.
• Оборудование оснащено современной и надежной системой ЧПУ.

Токарно-фрезерный обрабатывающий центр модели 1728С

Токарно-фрезерный станок данной модели позволяет обрабатывать заготовки диаметром до 40 см и длиной до 3 метров. Шпиндель станка имеет величину конца А8, на нем установлен патрон с сечением 40 см, диаметр отверстия в котором составляет 9,7 см.

Любой токарно-фрезерный обрабатывающий центр, включая данную модель, позволяет значительно снизить затраты на выполнение технологических операций в комплексе.

Краткий обзор других моделей обрабатывающих центров

На российских производственных предприятиях, занимающихся выпуском изделий из металла и дерева, популярными являются обрабатывающие центры, выпускаемые на Тайване под торговой маркой TAKISAWA. При своей исключительной функциональности станки данной торговой марки отличаются доступной стоимостью. На современном рынке оборудование ТМ TAKISAWA представлено следующими сериями: LA, NEX, EX и LS. Станки данных серий успешно используются на предприятиях автомобильной и авиастроительной промышленности, на машиностроительных заводах.

Токарно-фрезерный обрабатывающий центр за работой

Наиболее популярными моделями оборудования ТМ TAKISAWA являются 4500TT, 4500S, 4500ST. В конструкции станков этих моделей имеются два токарных узла и один фрезерный, их магазин для инструмента и рабочих приспособлений может вместить в себя до 90 позиций. Такие станки, в оснащении которых есть револьверная головка, обеспечивают высокую точность и эффективность выполнения токарных и фрезерных работ по металлу.

Среди обрабатывающих центров токарно-фрезерной группы, заслуживших высокую популярность у отечественных производителей, стоит отметить станки испанской компании GMTK, которые также выпускаются в нескольких сериях: HR800, HR1000, HR1200, HR1500. Применение таких обрабатывающих центров с ЧПУ необходимо для изготовления деталей из металла, которые отличаются высокой сложностью и должны быть обработаны с максимальной точностью.

Среди уникальных конструктивных особенностей этого оборудования можно выделить следующие: сменщик инструмента и рабочих головок, гидростатические направляющие, система температурной стабилизации. Приобретение обрабатывающих центров с ЧПУ испанской компании GMTK требуется предприятиям, продукция которых характеризуется высокой сложностью и точностью обработки.

Комплексный токарно-фрезерный центр DMC

Есть еще ряд зарубежных компаний, обрабатывающие центры которых хорошо зарекомендовали себя среди отечественных производственных предприятий.

Victor (Тайвань)

Выпуском оборудования для обработки заготовок из металла и дерева компания занимается более 70 лет. Ее станки отличаются надежной и технологичной конструкцией, качественными комплектующими. Примечательно, что для изготовления станин своего оборудования компания использует особый сорт чугуна.

MULTICUT (Чехия)

Под этой торговой маркой выпускается универсальное оборудование, оснащенное современными системами ЧПУ. В зависимости от необходимости станки могут быть оснащены задней бабкой или вторым шпинделем. Технические возможности оборудования данной марки позволяют выполнять фрезерную обработку заготовок по пяти координатам, осуществлять точение, шлифовку и прорезку, а также фрезеровать кулачки и осуществлять другие операции по металлу.

DMC (Южная Корея)

Обрабатывающие центры данной компании, отличающиеся исключительной функциональностью и высокой производительностью, относятся к категории премиум-класса.

Токарно-фрезерные центры, которыми оснащаются современные предприятия, – это станки, отличающиеся широкой функциональностью. Используя такое оборудование, можно выполнять сложнейшие фрезерные операции и различные виды токарной обработки с деталями, изготовленными из металла.

Многофункциональные обрабатывающие центры компания OKUMA (ОКУМА)

Главная » Каталог продукции » Многофункциональные обрабатывающие центры

Многофункциональные обрабатывающие центры

Вертикальные многофункциональные обрабатывающие центры

• Серия MU-V
• Серия Millac-VH
• Серия Millac 33TU
• Серия VTM-Yb

Горизонтальные многофункциональные обрабатывающие центры

• Серия Multus B
• Серия MacTurn
• Серия Multus U

Горизонтальные многофункциональные обрабатывающие центры серии MULTUS B

Горизонтальные многофункциональные обрабатывающие центры серии MacTurn

Вертикальные многофункциональные обрабатывающие центры серии MU-V

Вертикальные многофункциональные обрабатывающие центры серии Millac-VH

Вертикальный многофункциональный обрабатывающий центр серии Millac 33TU

Вертикальные многофункциональные обрабатывающие центры серии VTM-Yb

Многофункциональные обрабатывающие центры

На сегодняшний день ни одна сфера промышленности не обходится без применения металлообрабатывающего оборудования высокой точности, будь то энергетическое, автомобильное, аэрокосмическое машиностроение или приборостроение. Многофункциональные обрабатывающие центры Окума могут использоваться для осуществления широчайшего спектра сверлильных, расточных и фрезерных операций.

Вертикальные или горизонтальные обрабатывающие центры отличаются высокой точностью позиционирования инструмента, скоростью резания, надежностью. Современные вертикальные обрабатывающие центры Okuma используют качественные прецизионные электронные и механические комплектующие.

Обрабатывающие центры OKUMA

Максимальная точность и полный контроль на каждой оси, мощная база и дизайн портальных обрабатывающих центров OKUMA  – гарантия повышения точности в работе. Высокоскоростные вращения шпинделя, увеличение тепловой стабильности, контроль технологического процесса делают вертикальные обрабатывающие центры OKUMA оптимальным выбором для производства. Разработана линейная система подачи материала, обеспечивающая оптимальную производительность оборудования при высокой скорости обработки.

Горизонтальные обрабатывающие центры OKUMA способны обеспечить точность обработки, необходимую для удовлетворения требований любого производства. Шарообразный винт крепления, интеллектуальный чип обработки, технология Thermal Active Stability (TAS) подтверждают приведенные выше доводы.

Что отличает обрабатывающие центры OKUMA от остальных ?

• CAS Система предупреждения столкновений — предотвращение столкновений компонентов машины в любом режиме работы
• TFC Thermo-Friendly Concept — компенсация тепловой деформации для достижения высокой точности обработки
• Okuma OSP-P200 ЧПУ — уникальная и удобная
• Dual-OS система управления обеспечивает высокую производительность и надежность
• Абсолютное положение Encoder обеспечивает немедленное возвращение к производству в случае потери питания или другом прерывании работы обрабатывающего центра.
• Компактный дизайн и многозадачность, удваивает производительность в расчете на габариты стандартной машины.

Горизонтальные фрезерные станки | Горизонтальный обрабатывающий центр | Станки с ЧПУ компании Haas

Haas

Горизонтальные фрезерные станки

Износоустойчивые и мощные станки для любых целей

Подбор опций и формирование цены ›

ГОЦ С КОНУСОМ ISO 40 | 4-ОСЕВОЙ | 8100–15 000 ОБ/МИН | 30–100 ИНСТРУМЕНТОВ

Узнать больше

ГОРИЗОНТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ С УСТРОЙСТВОМ СМЕНЫ СПУТНИКОВ

EC-400

Горизонтальный обрабатывающий центр с двумя паллетами 400 мм и рабочими ходами 559 x 635 x 559 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

EC-500

Горизонтальный обрабатывающий центр с двумя паллетами, 500 мм и рабочими ходами 813 x 635 x 711 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

ГОЦ С КОНУСОМ ISO 50 | 3–5-ОСЕВОЙ | 7500–10 000 ОБ/МИН | 50 ИНСТРУМЕНТОВ

УЗНАТЬ БОЛЬШЕ

ГОРИЗОНТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ С УСТРОЙСТВОМ СМЕНЫ СПУТНИКОВ

EC-500/50

Горизонтальный обрабатывающий центр с двумя паллетами, 500 мм, конусом ISO 50 и рабочими ходами 3813 х 635 х 711 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

EC-630

Горизонтальный обрабатывающий центр с двумя паллетами 630 мм, конусом ISO 50 и рабочими ходами 1016 х 940 х 1016 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

ГОРИЗОНТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ СО СТАНИНОЙ БОЛЬШИХ РАЗМЕРОВ / ФРЕЗЕРНО-РАСТОЧНЫЕ СТАНКИ

EC-1600

Горизонтальный обрабатывающий центр с ходами 1626 x 1270 x 813 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

EC-1600ZT

Горизонтальный обрабатывающий центр с ходом 1626 x 1270 x 1016 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

5-ОСЕВЫЕ ГОРИЗОНТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ

EC-1600ZT-5AX

5-осевая горизонтальный обрабатывающий центр с ходом 1626 x 1270 x 1016 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

UMC-1600-H

5-осевая горизонтальный обрабатывающий центр с ходом 1626 x 1270 x 1016 мм



ТОЛЬКО В КИТАЙСКИХ ЮАНЯХ

Узнать больше…
Сборка и цена

“Мы можем смешивать размеры деталей и серий на этом станке так часто, как только захотим. Кроме того, для обеспечения наилучшей работы оператор может нажать кнопку «Запустить цикл» и на протяжении 3 или 4 часов быть свободным.

Paul Swann | Владелец | Chick Workholding Inc.

ПРИМЕР СТАНКОВ HAAS, НА КОТОРЫХ ПРОИЗВОДЯТСЯ СТАНКИ HAAS!

Все горизонтальные обрабатывающие центры Haas предлагают превосходную производительность и доступные цены. Благодаря своей знаменитой жесткости и надежности горизонтальные центры Haas являются идеальными станками для любого цеха, когда необходимо заработать больше денег за минимальный период времени.

Шпиндели

Сконструировано специально для станков Haas

Эти шпиндели, разработанные и изготовленные в Калифорнии компанией Haas, делаются под заказ для обеспечения их мощности, точности и стойкости.

УЗНАТЬ БОЛЬШЕ

Удаление стружки и СОЖ

Содержите свою зону резания в чистоте

Дополните горизонтальную фрезу Haas мощными инструментами для удаления стружкой и СОЖ, такими как подача СОЖ через шпиндель и транспортер удаления стружки.

узнать больше

Беспроводное измерение щупом

Сократите время настройки вдвое

Уменьшите время настройки, работайте более точно и избавляйтесь от отходов от разрегулированных частей, используя нашу Беспроводную интуитивную систему зондирования (WIPS).

УЗНАТЬ БОЛЬШЕ

Панель управления

Еще быстрее, умнее и мощнее

Самый удобный блок контроля в индустрии стал еще лучше, чем когда-либо, и готов помочь вам создать практически все, что вы только можете пожелать.

УЗНАТЬ БОЛЬШЕ

Устройства смены инструмента

Управляйте всеми необходимыми вам инструментами

У нас есть устройство смены инструмента боковой установки для всех ваших потребностей, составляющих от 30 до 100 гнезд. Оно было сконструировано и изготовлено на нашем заводе с целью обеспечения гарантии точности и надежности.

УЗНАТЬ БОЛЬШЕ

Многоосевая обработка

3, 4 или 5 осей .

. . Продолжайте

Все горизонтальные фрезерные станки Haas доступны с возможностью 5 осей. Просто подключите поворотной стол Haas, чтобы создать мощный станок с 5-осями за минимальную стоимость.

УЗНАТЬ БОЛЬШЕ

Cookies

To make this site work properly, we sometimes place small data files called cookies on your device. Most big websites do this too.

What are cookies?

A cookie is a small text file that a website saves on your computer or mobile device when you visit the site. It enables the website to remember your actions and preferences (such as login, language, font size and other display preferences) over a period of time, so you don’t have to keep re-entering them whenever you come back to the site or browse from one page to another.

Просмотреть уведомление о соблюдении конфиденциальности и файлах Cookie

Токарный и фрезерный станок на складе

ОБОРУДОВАНИЕ В НАЛИЧИИ

Перечень оборудования в наличии на складе и с быстрым сроком поставки

ФРЕЗЕРНЫЕ СТАНКИ

ТАЙВАНЬ

YCM NXV600A-1

Вертикальный обрабатывающий центр

Перемещения по XYZ — 600 х 410 х 450 мм
Шпиндель — 12. 000 об/мин, 18,5 кВт, конус BBT40
Система масляного охлаждения шпинделя
Магазин инструмента — 24 позиции (манипулятор)
Габариты рабочего стола – 700 х 420 мм
ЧПУ Fanuc MXP200FB+ с цветным дисплеем 10,4″
Функции JERK Control, HRV2, HRV3, AICCII+, i-Operation Plus II, Rigit Tapping, Tool Life Management, Auto-Power Off, Program Restart, Smooth Tolerance+
Программный пакет Manual Guide i для удобства работы оператора
Пульт ручного управления
Световая индикация состояния станка (светофор)
Ленточный конвейер

 Каталог станков YCM серии NXV

ТАЙВАНЬ

YCM NXV1020A

Вертикальный обрабатывающий центр

Перемещения по XYZ — 1020 х 520 х 540 мм
Шпиндель — 12.000 об/мин, 18,5 кВт, конус BBT40
Система масляного охлаждения шпинделя
Магазин инструмента — 24 позиции (манипулятор)
Габариты рабочего стола – 1120 х 520 мм
ЧПУ Fanuc MXP200FA с цветным дисплеем 10,4″
Функции JERK Control, HRV2, HRV3, AICCII, i-Operation Plus II, Rigit Tapping, Tool Life Management, Auto-Power Off, Program Restart, Tool Life Management
Программный пакет Manual Guide i для удобства работы оператора
Поворотная панель ЧПУ и пульт ручного управления
Шнековый конвейер для удаления стружки и раструб с левой стороны кабины станка
Световая индикация состояния станка  (светофор)

ТАЙВАНЬ

YCM NSV106A

Вертикальный обрабатывающий центр

Перемещения по XYZ — 1020 х 600 х 600 мм
Шпиндель — 12. 000 об/мин, 18,5 кВт, конус BBT40
Система масляного охлаждения шпинделя
Система подачи СОЖ через шпиндель 20 Bar
Магазин инструмента — 24 позиции (манипулятор)
Габариты рабочего стола – 1120 х 650 мм
ЧПУ Fanuc MXP200FA с цветным дисплеем 10,4″
Функции JERK Control, HRV2, HRV3, AICCII, i-Operation Plus II, Rigit Tapping, Tool Life Management, Auto-Power Off, Program Restart, Fine Surface Setting, Smooth Tolerance+, Fast Cycle time, i-Operation Plus, Program Transfer Tool
Программный пакет Manual Guide i для удобства работы оператора
Поворотная панель ЧПУ и пульт ручного управления
Три винтовых конвейера для удаления стружки
Световая индикация состояния станка (светофор)

ТОКАРНЫЕ СТАНКИ

ТАЙВАНЬ

YCM NTC-2000LY

Токарно-фрезерный обрабатывающий центр с осью Y

Диаметр детали над станиной — 710 мм  / Макс. диаметр обработки — 320 мм
Макс. длина обработки — 570 мм
Ход по оси Y — 90 (+50/-40) мм
Макс. скорость шпинделя — 5 000 об/мин
Макс. мощность / момент шпинделя — 30 кВт / 266 Нм
Диаметр отверстия шпинделя — 80 мм / Макс. диаметр прутка — 66 мм
Гидравлический 3-х кулачковый патрон — 204 мм (8″)
Напольная ножная педаль для управления патроном
Револьверная головка на 12 инструментов  / 12 приводных (BMT 55)
Задняя бабка с центром КМ4
ЧПУ Fanuc TXF200FA с  цветным дисплеем 10,4″
Программный пакет Manual Guide i для удобства работы оператора
Измерительный щуп  для контроля длины инструмента
Конвейер для удаления стружки с отводом стружки с правой стороны станка
Cветовая индикация состояния станка (светофор)

ТАЙВАНЬ

YCM GT250MA

Токарно-фрезерный обрабатывающий центр

Диаметр детали над станиной — 550 мм / Макс. диаметр обработки — 270 мм
Расстояние между центрами — 700 мм / Макс. длина обработки — 560 мм
Макс. скорость шпинделя — 4 500 об/мин
Макс. мощность / момент шпинделя — 15 кВт / 506 Нм
Диаметр отверстия шпинделя — 62 мм / Макс. диаметр прутка — 52 мм
Гидравлический 3-х кулачковый патрон — 204 мм (8″)
Напольная ножная педаль для управления патроном
Автоматическая револьверная головка на 12 инструментов / 12 приводных
Задняя бабка с центром КМ5
ЧПУ Fanuc TXF200FA с цветным дисплеем 10,4″
Программный пакет Manual Guide i для удобства работы оператора
Улавливающее устройство для деталей
Измерительный щуп Renishaw для контроля длины инструмента
Конвейер для удаления стружки с отводом стружки с правой стороны станка
Cветовая индикация состояния станка (светофор)

ЭРОЗИОННЫЕ СТАНКИ

ТАЙВАНЬ

Euro-DRILL CNC-350AT

Электроэрозионный станок для скоростной прошивки отверстий

Перемещения X, Y, Z — 345 х 245 х 400 мм
Ход по оси W (подача электрода) — 350 мм
Электроды от 0,2 до 3,0 мм
Размеры рабочего стола — 600 х 300 мм
Система ЧПУ с монитором 10,4″
Генератор — макс. рабочий ток 30А
Бак для диэлектрика — емкостью 200 л
Система фильтрации
Блок деионизации
Автоматический сменщик электродов на 12 позиций

ТАЙВАНЬ

JOEMARS TR100

Переносной электроэрозионный станок для удаления метчиков

Автоматический ход рабочей головы — 100 мм
Ручное перемещение по оси Z — 300 мм
Диаметр используемых электродов — 1,5-6,5 мм
Генератор — макс. рабочий ток 2А
Система управления позволяет устанавливать параметры обработки и управлять перемещением электрода по оси Z.

ТАЙВАНЬ

LY-600

Шлифовально-отрезное приспособление

Шлифовально-подрезное приспособление имеет два шлифовальных шпинделя, работающих параллельно. Первый служит для отрезки детали, второй для шлифовки торца детали после её отрезки. Отрезка и шлифовка детали происходит при помощи двух шлифовальных кругов разной толщины и диаметра. Длина отрезаемой детали задается при помощи лимба и устанавливается с точностью до 0,01 мм. Шлифовальный круг можно перенастроить и менять в любое время. При этом заданный размер сохраняется.
Мин/ Макс диаметры отрезаемой детали — от 1 до 25 мм
Максимальная длина отрезки — 600 мм
Точность отрезки — ± 0,01 мм

обрабатывающих центров | Современный механический цех

Термин «обрабатывающий центр» относится практически к любому фрезерно-сверлильному станку с ЧПУ, который включает в себя устройство автоматической смены инструмента и стол, фиксирующий заготовку на месте. На обрабатывающем центре инструмент вращается, а работа нет. Ориентация шпинделя является наиболее фундаментальной определяющей характеристикой обрабатывающего центра с ЧПУ. Вертикальные обрабатывающие центры (VMC) обычно способствуют точности, в то время как горизонтальные обрабатывающие центры (HMC) обычно способствуют производству, но это неточные обобщения, и многие обрабатывающие центры выходят за их рамки. Другим распространенным типом обрабатывающих центров является 5-осевой обрабатывающий центр, который может поворачивать инструмент и/или деталь для фрезерования и сверления в различных направлениях.

СПОНСОР

Построение 5-осевой ячейки

5-осевая обработка захватила металлообрабатывающую промышленность, но что входит в высокофункциональную 5-осевую обрабатывающую ячейку?

Обрабатывающие центры: необходимая литература

Machining 101: Что такое обрабатывающие центры?

Обрабатывающие центры предлагают широкий спектр возможных операций, но эта адаптируемость связана с необходимостью оставаться гибким и выполнять успешные измерения в любое время.

Выбор пятиосевого станка с учетом автоматизации

В то время как большое внимание уделяется оборудованию, которое перемещает детали, функции, наиболее важные для автоматизации пятиосевой обработки, возможно, находятся в самом станке.

Общие сведения об инструментах для фрезерования круговых сегментов

Кругло-сегментная фреза представляет собой класс фрезерных инструментов, в которых программное обеспечение CAM является ключевым для эффективного использования инструмента. Режущие профили, расположенные под нужными углами, обеспечивают сокращение времени цикла обработки контурных заготовок, таких как пресс-формы. Инженер компании CAM обсуждает роль этого инструмента.

Четыре вопроса, которые должен задать магазин, рассматривающий HMC

По сравнению с вертикальными обрабатывающими центрами, горизонтальные обрабатывающие центры имеют потенциал для увеличения времени безотказной работы шпинделя, времени цикла и производительности. Хотя они имеют более высокую цену, их более высокая производительность может иметь большое значение для магазинов любого размера, как показала компания Valley Tool.

Покупка Five-Axis: выбор опций и дополнений

Итак, вы остановились на пятиосном станке. Итак, какие варианты вы выбираете? Один, чтобы помнить: зондирование шпинделя.

• ПОСЛЕДНИЙ
  |
• Горизонтальные обрабатывающие центры
  |
• Пятиосевой
  |
• Вертикальные обрабатывающие центры

ПОСЛЕДНИЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ Новости и обновления

ПОСМОТРЕТЬ ВСЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ СТАТЬИ

Горизонтальный токарный центр готов к высокой производительности

Дебют серии HMC

Комплексный обрабатывающий центр с интеллектуальным программным обеспечением

Двенадцать машин на одной платформе

Запуск обрабатывающих мощностей стимулирует американское производство

Серия вертикальных обрабатывающих центров обеспечивает стабильность

Обрабатывающий центр типа Trunnion, созданный для точного производства

Линейка инструментов включает токарные станки, фрезерные станки и многое другое

Построение 5-осевой ячейки

Широкий спектр приложений для горизонтального обрабатывающего центра

Вертикальный токарный станок выполняет тяжелую, длинную и непрерывную резку

VMC обеспечивает надежное пятиосевое производство без участия человека

ПОСМОТРЕТЬ ВСЕ СТАТЬИ О ОБРАБАТЫВАЮЩИХ ЦЕНТРАХ

ПОСЛЕДНИЕ ГОРИЗОНТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ Новости и обновления

БОЛЬШЕ В ГОРИЗОНТАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРАХ

Готовы к победе: проектирование процессов вокруг людей

Горизонтальный токарный центр готов к высокой производительности

Дебют серии HMC

Цифровая демонстрация: Станок с ЧПУ серии X для экструзии

Широкий спектр приложений для горизонтального обрабатывающего центра

VMC обеспечивает надежное пятиосевое производство без участия человека

Магазин по трудоустройству — первая половина бизнеса

Тяжелое машиностроение: сложная логистика перемещения крупногабаритных станков

Передовой опыт: обработка сложных материалов

Модульный горизонтальный обрабатывающий центр обеспечивает бесперебойное производство

Горизонтальный обрабатывающий центр Okuma предлагает новые функции

Новый компактный HMC от Starrag увеличивает скорость и производительность

ПОСМОТРЕТЬ ВСЕ СТАТЬИ О ГОРИЗОНТАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРАХ

ПОСЛЕДНИЕ Новости и обновления FIVE-AXIS

БОЛЬШЕ В ПЯТИОСЯХ

Цифровая демонстрация: Станок с ЧПУ серии X для экструзии

Двенадцать машин на одной платформе

Запуск обрабатывающих мощностей стимулирует американское производство

Обрабатывающий центр типа Trunnion, созданный для точного производства

Построение 5-осевой ячейки

VMC обеспечивает надежное пятиосевое производство без участия человека

Гибкий пятиосевой станок идеально подходит для производства без освещения

Стратегическая ценность гибкости станков

Пятиосевой обрабатывающий центр подходит для небольших заготовок

Когда автоматизация задачи лучше, чем автоматизация процесса

Компактный обрабатывающий центр для небольших заготовок

Взгляд из моей мастерской. Эпизод 5: Внутри полноценного пятиосевого цеха с KCS Advanced Machining

ПОСМОТРЕТЬ ВСЕ СТАТЬИ О ПЯТИОСЯХ

ПОСЛЕДНИЕ ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ Новости и обновления

БОЛЬШЕ В ВЕРТИКАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРАХ

Готовы к победе: проектирование процессов вокруг людей

Серия вертикальных обрабатывающих центров обеспечивает стабильность

Вертикальный токарный станок выполняет тяжелую, длинную и непрерывную резку

VMC обеспечивает надежное пятиосевое производство без участия человека

Вертикальный обрабатывающий центр, созданный для гибкости

Что делать, если пятиосевая обработка невозможна

Тяжелое машиностроение: сложная логистика перемещения крупногабаритных станков

Часовое производство: взгляд механика

Передовой опыт: обработка сложных материалов

Как этот мотоциклетный стартап добьется успеха с производством в США

Ячейка автоматизации превосходит станки с ЧПУ в четыре раза

Назад к таблицам производительного фрезерования

ПОСМОТРЕТЬ ВСЕ СТАТЬИ О ВЕРТИКАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРАХ

Часто задаваемые вопросы: обрабатывающие центры

Что такое вертикальный обрабатывающий центр?

Большинство обрабатывающих центров на рынке оснащены числовым программным управлением (ЧПУ) и служат более чем одной цели. Многие из них могут выполнять комбинации таких операций, как фрезерование, сверление, растачивание, нарезание резьбы и развертывание за один установ. Обрабатывающие центры бывают трех основных типов: горизонтальные трехосные, вертикальные трехосные и пятиосные (существуют четырех- и шестиосные станки, но они менее распространены).

Для вертикального обрабатывающего центра ось X управляет движением влево и вправо, параллельно рабочей поверхности; ось Y управляет движением вперед и назад, перпендикулярно осям X и Z; а ось Z управляет движением вверх и вниз. В большинстве станков используется фиксированный шпиндель и подвижный стол или фиксированный стол и подвижный шпиндель. Вращение шпинделя никогда не считается осью.

Пятиосевые (а также четырехосные и шестиосевые) станки вводят дополнительные оси, которые позволяют вращать и поворачивать стол или шпиндельную головку. Ось A включает вращение по оси X, тогда как ось B связана с осью Y, а ось C связана с осью Z.

Источник: Machining 101: Что такое обрабатывающие центры?

Что такое горизонтальный обрабатывающий центр?

Обрабатывающие центры бывают трех основных типов: горизонтальные трехосные, вертикальные трехосные и пятиосные (существуют четырех- и шестиосевые станки, но они менее распространены).

Горизонтальные и вертикальные трехосные станки различаются главным образом наклоном шпинделя, при этом шпиндели горизонтальных станков параллельны поверхности стола станка, а шпиндели вертикальных станков перпендикулярны поверхности, хотя отдельные конструкции сильно различаются по поддерживать различные приложения.

Источник: Machining 101: Что такое обрабатывающие центры?

Что такое точность и повторяемость обрабатывающего центра?

Точность и воспроизводимость имеют жизненно важное значение, но эти характеристики могут быть особенно трудны для определения, поскольку разные производители используют разные определения. В общем, существует три стандарта точности: однонаправленное прямое, однонаправленное обратное и двунаправленное (что является средним из двух). Повторяемость, то есть расстояние между выборками точности, проверенными по всему диапазону точек данных, обычно имеет четыре стандарта: воспроизводимость в прямом направлении, повторяемость в обратном направлении, повторяемость в двух направлениях и разброс.

«Потерянное движение», также называемое «средней ошибкой реверсирования», представляет собой отклонение от центра, обнаруженное при сравнении отметок, сделанных с прямой и обратной повторяемостью. Сбор данных обычно повторяет процессы семь раз, а затем создает кривую нормального распределения результатов, вычисляя как стандартные отклонения, так и среднее значение. Различные стандарты измерения используют стандартные отклонения по-разному.

Источник: Machining 101: Что такое обрабатывающие центры?

Что такое дисбаланс?

Стандартные адаптеры и инструменты обычно удовлетворительны при скорости вращения шпинделя до 8000 об/мин. На более высоких скоростях специально сбалансированный инструмент может иметь решающее значение для высоких допусков и качества поверхности.

Дисбаланс – это произведение массы инструмента на его эксцентриситет (расстояние от центра вращения инструмента до его истинного центра масс). Эксцентриситет измеряется в микронах, а масса инструмента в килограммах, поэтому дисбаланс измеряется в граммах-миллиметрах. ISO 16084 — это стандарт для установления целевых показателей балансировки инструмента и держателя.

Чтобы оценить несбалансированность процессов, пользователи могут выполнять пробные запуски по одному с инструментами, сбалансированными по различным значениям. Такая оценка может начинаться с дисбаланса 10 г-мм, а затем проходить через ряд все более сбалансированных инструментов до тех пор, пока не будут достигнуты надлежащие допуски или точность, а качество поверхности не перестанет улучшаться.

Источник: Machining 101: Что такое обрабатывающие центры?

Как найти эксцентриситет?

Эксцентриситет — это расстояние от центра вращения инструмента до его истинного центра масс. Эксцентриситет измеряется в микронах, а масса инструмента в килограммах, поэтому дисбаланс измеряется в граммах-миллиметрах.

Источник: Machining 101: Что такое обрабатывающие центры?

Что такое энкодер?

Станки используют линейные и поворотные энкодеры для измерения собственных перемещений и определения цели. Существует три типа контактов энкодера — фотоэлектрические (также называемые оптическими), магнитные и механические — но наиболее распространены контакты фотоэлектрического энкодера.

Датчики вращения измеряют приводы вращательного движения, но шпиндели и шарико-винтовые пары также могут использоваться для измерения линейных перемещений. Вращающиеся энкодеры могут быть инкрементными или абсолютными.

Инкрементальные поворотные энкодеры имеют выходные сигналы, которые оцениваются электронными счетчиками, измеряющими «приращения». Для обычных измерений длины — в частности, для измерения перемещений ползуна с использованием рециркуляционной шарико-винтовой передачи в качестве шкалы — энкодеры валов, включающие цифровую электронику, являются стандартными.

Абсолютные угловые энкодеры получают значение углового положения из шаблона кодированного диска, который предоставляет значения сразу после включения питания. Кодер Грея и кодеры, использующие естественный двоичный код, наиболее распространены, и многие современные компьютерные программы используют двоичную систему для поддержки высоких скоростей.

Источник: Machining 101: Что такое обрабатывающие центры?

Как повысить точность обрабатывающего центра?

1. Знайте шпиндель

2. Измеряйте процесс, а не деталь

3. Поднимите планку на дышле Внимание

4. Контрольная вибрация

5. Проверка со ссылкой

Источник: Как повысить точность обрабатывающего центра

Поставщики обрабатывающих центров

Сузить по категории обрабатывающих центров

• Автоматизированные паллетные системы

• Автоматизированная система и ячейки для сборки и испытаний

• Автоматизированная система и ячейки для формовки и изготовления материалов

• Автоматизированная система и ячейки для соединения материалов

• Автоматизированная система и ячейки для удаления материала

• Ячейки для обработки и FMS

• Обработка гибких линий

• Многостаночные системы хранения инструментов

• Горизонтальные обрабатывающие центры, пятиосевые

• Горизонтальные обрабатывающие центры, до четырех осей

• Универсальные обрабатывающие центры

• Вертикальные пятиосевые обрабатывающие центры

• Вертикальные обрабатывающие центры, до четырех осей

• Расточные станки

• Координатно-расточные станки

• Станки фрезерные станочные

• Фрезерные станки, графит

• Фрезерные станки, колено и колонна, без ATC

• Фрезерные станки, строгальные станки, портального и мостового типа

• Фрезерные станки, универсальные

• Оборудование для нано- и микрообработки

• Оборудование для ультразвуковой обработки

ЧТЕНИЕ 9 МИНУТ

У этого поставщика аэрокосмической и оборонной промышленности есть стратегия, заключающаяся в том, чтобы воспользоваться преимуществами гибкости своего новейшего и крупнейшего пятиосевого обрабатывающего центра портального типа.

Марк Альберт

Почетный редактор, Modern Machine Shop

Как определить номер текущей активной рабочей коррекции

Определение текущего активного номера нулевой точки целесообразно, когда нулевая точка программы изменяется между заготовками в производственном цикле.

#cnctechtalk

Магазин по трудоустройству — первая половина бизнеса

Днем NTL Industries прошла путь от токарного и фрезерного станка в домашнем гараже до предприятия с 11 сотрудниками менее чем за пять лет. Ночью он берется за новое будущее.

Вертикальный обрабатывающий центр, созданный для гибкости

IMTS22: считается, что станок Hardinge Bridgeport XR1000 VMC идеально подходит для обработки всего: от простых заготовок и качественных пресс-форм/штампов до сложных призматических деталей.

#имтс

Взгляд из моего магазина. Эпизод 6: Огромные детали и массивные обрабатывающие центры Baker Industries

В последнем выпуске «Вид из моей мастерской» Modern Machine Shop рассказывает о Baker Industries, производителе инструментов, прототипов и компонентов для мелкосерийного производства. Посмотрите, как в рамках этой крупномасштабной операции все делается на нескольких объектах на одном сайте.

#видеоВФМС

Гибкий пятиосевой станок идеально подходит для производства без освещения

IMTS22: Kitamura Machinery представляет свой совершенно новый пятиосевой обрабатывающий центр одновременной обработки MedCenter5AX с высокой точностью и жесткостью, позволяющий автоматизировать производственный процесс.

#имтс

Что делать, если пятиосевая обработка невозможна

Для Fischer USA обработка 3+2 с высокоточным поворотным столом добавляет гибкости без затрат на полноценный пятиосевой станок.

Просмотреть все статьи об обрабатывающих центрах

Обрабатывающие центры | Резка | Введение в обработку

• 1. Основные функции и характеристики
• 2. Возникновение и развитие обрабатывающих центров
• 3. Общая структура и типы обрабатывающих центров
• 4. Различия между горизонтальными и вертикальными типами

Сегодня обрабатывающие центры широко используются на производственных площадках. Обрабатывающие центры являются важным оборудованием для обработки металлических деталей и компонентов в дополнение к их основной цели изготовления штампов. Например, обрабатывающие центры в автомобильной промышленности используются для эффективного шлифования и сверления деталей двигателя, а также для изготовления штампов для деталей кузова. Многие другие продукты, обычно используемые в повседневной жизни и в промышленных условиях, производятся на обрабатывающих центрах.

Обрабатывающие центры

оснащены компьютеризированной функцией автоматической смены инструмента. Как правило, оператор должен заменить инструменты на станке с ЧПУ. Однако обрабатывающие центры имеют сменный рычаг, который автоматически извлекает и заменяет инструменты из инструментального магазина, где инструменты хранятся во время обработки заготовок. Это экономит время и усилия, необходимые для смены стандартного инструмента, и, следовательно, позволяет выполнять автоматизированные и энергосберегающие операции при одновременном снижении затрат.

В последние годы появление пятиосевых обрабатывающих центров, оснащенных двумя осями вращения в дополнение к обычным трем осям, позволило обрабатывать формы еще большей сложности.

Металлообработка на обрабатывающем центре по данным САПР
Изготовление изделий на основе механической обработки штампов

Производство металлических деталей обычно включает шлифовку поверхностей и канавок в дополнение к использованию ряда сложных методов механической обработки, таких как сверление, растачивание (увеличение отверстий) и нарезание резьбы. Обычно для этих процессов обработки выборочно использовались различные режущие инструменты, такие как фрезы, концевые фрезы, сверла, расточные инструменты и метчики.
С появлением позже токарных станков с ЧПУ была разработана функция смены инструмента с ручным управлением, называемая револьверной головкой, что сделало замену лезвия более удобной. Обрабатывающие центры продвигают эту идею на шаг вперед благодаря автоматизированной смене инструмента, управляемой компьютером. Обрабатывающие центры могут непрерывно выполнять несколько видов обработки одновременно на разных поверхностях заготовки, что значительно повышает эффективность производства. Даже сегодня обрабатывающие центры с каждым годом совершенствуются, повышая точность и скорость обработки, что делает их неотъемлемой частью производственного процесса.

Посетите любой металлообрабатывающий завод, чтобы увидеть несколько обрабатывающих центров, работающих без перерыва изо дня в день. Для наблюдения за машинами требуется всего несколько операторов на месте.

На токарных станках с ЧПУ инструменты крепятся к револьверной головке, которая поворачивается вручную.

А

Турель

В обрабатывающих центрах предусмотрена автоматическая замена инструмента.

Обрабатывающие центры можно разделить на три типа в зависимости от их конструкции: горизонтальные, вертикальные и портальные. Горизонтальный тип — первый из разработанных — может быть определен просто как машина, в которой шпиндель, к которому прикреплен режущий инструмент, установлен горизонтально (или параллельно полу). Напротив, у вертикальных типов шпиндель установлен вертикально. Портальные типы, с другой стороны, имеют структуру, похожую на ворота, со шпинделем, установленным на потолке ворот, обращенным вниз.
На примере горизонтального типа общая конструкция обрабатывающего центра состоит из базовой части, называемой станиной внизу, седла, которое перемещается по станине, стола, прикрепленного к суппорту для размещения сырья, колонна, установленная перпендикулярно станине, и шпиндельная головка, к которой крепятся режущие инструменты.

Горизонтальные обрабатывающие центры имеют выходящий вбок шпиндель с установленным лезвием, который обрабатывает заготовки в горизонтальном направлении. Колонна перемещается по оси X, седло — по оси Y, а стол — по оси Z, и эта комбинация обеспечивает трехмерную обработку. Кроме того, некоторые модели имеют ось B, которая вращает стол горизонтально, что позволяет обрабатывать материалы, используя в общей сложности четыре оси.
Одним из преимуществ горизонтальных типов является возможность обработки четырех поверхностей заготовки—при использовании четырехосевого обрабатывающего центра с осью В—всех сразу. Это избавляет операторов от необходимости вручную переключать четыре стороны заготовки и, таким образом, способствует повышению точности обработки. Кроме того, при обработке в горизонтальном направлении стружка падает вниз, что помогает предотвратить скопление стружки на заготовке и ее застревание в лезвии.

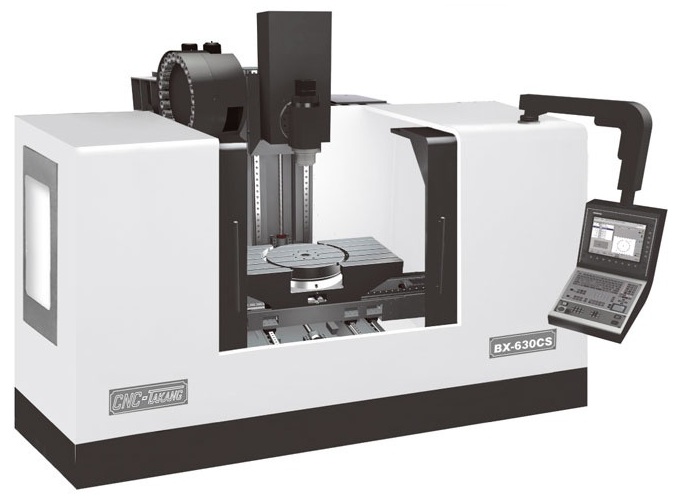

И наоборот, в вертикальных обрабатывающих центрах шпиндель находится в вертикальном положении, а заготовки обрабатываются сверху. Как правило, стол перемещается горизонтально по осям X и Y, а шпиндель перемещается вертикально, обеспечивая трехосную обработку.
По сравнению с горизонтальными типами, в которых шпиндель расположен сбоку от заготовки, вертикальные типы занимают меньше места при установке, что делает их популярным выбором. Кроме того, обработка сверху заготовки позволяет операторам работать, сравнивая обработку с проектными чертежами. Однако обработка верхней части заготовки приводит к накоплению стружки на заготовке, что создает необходимость в воздуходувке, использующей сжатый воздух, или промывке смазкой для надлежащего удаления стружки.

Вертикальный обрабатывающий центрРежущий инструмент расположен вертикально
Горизонтальный обрабатывающий центрРежущий инструмент расположен горизонтально

А

Шпиндель с прикрепленным инструментом

• Резка Типы резки
• Резка Токарные станки с ЧПУ

ИНДЕКС

применений в обрабатывающих центрах | Применение в промышленности — Станки | Примеры использования Tsubaki по отраслям и приложениям | Продукты для передачи энергии

• токарные станки с ЧПУ
• Обрабатывающие центры
• Комбинированные машины
• Решения Tsubaki

Обрабатывающий центр — это станок с ЧПУ, который может фрезеровать, сверлить, растачивать, нарезать резьбу и выполнять различные другие работы без изменения крепления заготовки. Он может автоматически доставлять на место работы несколько различных инструментов.

Зона основного шпинделя — муфты, силовые замки и маслостойкие ремни

Главный шпиндель является сердцем обрабатывающего центра. Он вращает прикрепленные инструменты для обработки заготовки.

Что касается шпиндельного привода, вы найдете полную линейку продуктов Tsubaki для ременных приводов, приводов с прямым сцеплением серводвигателей и встроенных приводов.

Прямое соединение серводвигателя, тип

Муфты Tsubaki — лучший выбор для соединения главных шпинделей и серводвигателей.

Информация о соединениях

>> Нажмите для получения дополнительной информации

Встроенный двигатель Тип

Силовые замки используются для крепления роторов встроенных шпиндельных двигателей.

Подробная информация о силовых замках

>> Нажмите для получения дополнительной информации

Ременный привод Тип

Ремень Oil Proof Type Ultra PX может использоваться в средах, контактирующих с маслом. Поскольку он основан на высокоэффективном ремне HC Type Ultra PX с повышенной маслостойкостью, он обеспечивает такие же характеристики трансмиссии, как и серия HC.

Подробная информация о маслостойких ремнях Ultra PX

>> Нажмите для получения дополнительной информации

Ремень маслостойкого типа изготавливается на заказ. (Минимальный заказ: 1 ремень)

>> Запросы продуктов

Механизм конусной подачи (оси X, Y и Z) — кабельные конвейеры и муфты

В обрабатывающих центрах используются различные методы для вращения двигателя, питающего шарико-винтовую передачу, и перемещения стола.

Tsubaki предлагает широкий выбор муфт для соединения подающих шпинделей (оси X, Y и Z) шарико-винтовой передачи и серводвигателя, а также кабельные каналы для надежной поддержки и направления кабелей и шлангов при перемещении оборудования.

Шарико-винтовая передача и муфта серводвигателя

Информация о муфтах

>> Нажмите для получения дополнительной информации

Движение машин — кабельные держатели (Cableveyor®)

Подробная информация о кабельных держателях

>> Нажмите для получения дополнительной информации

Системы автоматической смены инструмента (ATC) — ATC Chain и Power Locks

Система ATC автоматически меняет инструменты в обрабатывающем центре по мере необходимости.

Компания Tsubaki имеет многолетний опыт и успех в области систем УВД цепного типа. Выберите из нашей полной линейки замков Power Locks идеальный вариант для соединения рычага устройства смены инструмента.

Силовые замки используются в системах УВД

Подробная информация о силовых замках

>> Нажмите для получения дополнительной информации

Цепи АТС

Подробная информация о цепях ATC

>> Нажмите для получения дополнительной информации

Системы автоматической смены поддонов (APC) — редукторы и муфты для сервоприводов

Система APC автоматически заменяет поддоны, на которые были прикреплены заготовки, между обрабатывающим центром и рабочим столом.

Мы предлагаем широкий ассортимент муфт для соединения шарикового винта и серводвигателя, который перемещает поддоны, а также высокоточные редукторы для серводвигателей. PAT-Bを品揃えしています。

Информация о муфтах

>> Нажмите для получения дополнительной информации

Информация о редукторе для серводвигателей

>> Нажмите для получения дополнительной информации

Система обработки стружки и охлаждающей жидкости — Конвейеры для стружки

Конвейеры для стружки уносят металлическую стружку, образующуюся при токарной обработке/резке на обрабатывающем центре.

Tsubaki предлагает конвейеры для удаления обработанной стружки из оборудования, а также сепараторы охлаждающей жидкости, оборудование для сбора шлаков и другие элементы, необходимые для обработки охлаждающей жидкости. Мы также предлагаем редукторы для конвейеров для стружки, которые были интегрированы с устройствами защиты от перегрузки.

Конвейеры для стружки производятся и продаются компанией Tsubaki Mayfran

Информация о конвейерах для стружки

>> Нажмите для получения дополнительной информации

Запросы по продуктам

>> Поддержка и контакты

Детекторы перегрузки и износа — Shock Monitor Устройства защиты от перегрузки

Shock Monitors Быстро обнаруживают изменения в значениях мощности и надежно обнаруживают перегрузки.

Установка устройства защиты от перегрузки может помочь вам избежать дефектов, возникающих в результате поломки инструментов и ухудшения производительности.

Подробная информация о мониторах ударов

>> Нажмите для получения дополнительной информации

Запросы по продуктам

>> Поддержка и контакты

Автоматический дверной привод — ленточный дверной привод

Когда станки стали полностью электрическими, Tsubaki разработала блок управления дверью ременного типа, в котором для автоматического управления дверью используется бесщеточный двигатель постоянного тока.

Свяжитесь с представителем Tsubaki для получения дополнительной информации об этом изделии.

Запросы по продуктам

>> Поддержка и контакты

Информация о линейном приводе

>> Нажмите для получения дополнительной информации

Производитель высокоточных станков — Производитель станков с ЧПУ и обрабатывающих центров

Контакты

Shibaura Machine — ведущий мировой поставщик высокоточных станков для полупроводниковой, судостроительной, авиационной и автомобильной промышленности. Мы преуспеваем как в разработке, так и в производстве широкого спектра продукции, состоящей в основном из горизонтально-расточных станков, токарно-карусельных станков, мостовых фрез и горизонтальных обрабатывающих центров. Наша штаб-квартира в Северной Америке, расположенная в Элк-Гроув-Виллидж, штат Иллинойс, полностью оборудована для поддержки продаж, обслуживания, запасных частей и обучения клиентов. В нашем сервисном офисе в Элк-Гроув-Виллидж работают опытные и профессиональные специалисты по обслуживанию, которые полностью привержены обеспечению успеха и прибыльности наших клиентов.

Shibaura Machine поддерживает многомиллионный запас машин в Северной Америке для быстрой доставки. У нас также есть возможность модифицировать машины в соответствии со спецификациями заказчика, и мы создали широкую сеть местных партнеров.

Мы поставляем машины на рынок Северной Америки с 1975 года. Наши глобальные производственные и инженерные возможности мирового класса, наряду с нашим многолетним наследием ведущих в отрасли инноваций, надежности и точности, продолжают делать нас самыми проверенными и надежными партнер для ваших потребностей в оборудовании.

Горизонтально-сверлильный станок

Посмотреть все

Вертикально-расточный и токарный станок

Посмотреть все

Двухстоечный обрабатывающий центр

Посмотреть все

Горизонтальный обрабатывающий центр

Посмотреть все

Специальные станки Shibaura

Достаточная жесткость требуется как для точного перемещения (чистовая обработка), так и для тяжелой резки (грубая обработка) по команде.

Не только жесткость колонны и станины, но и жесткость системы направляющих и подачи должна быть достаточной.

Превосходная машина в том, что она имеет хорошую геометрическую точность (например, перпендикулярность между X, Y и Z) и мало стареет.

Наши машины имеют прочную базовую конструкцию.

Обрабатывающие решения для широкого спектра применений

«Изменение стандарта»

Узнать больше

Вклад в развитие авиационной промышленности

Это видео было снято до 1 апреля 2020 года. Название нашей компании изменилось на Shibaura Machine.

Подробнее

Вклад в автомобильную промышленность

Это видео было снято до 1 апреля 2020 г. Название нашей компании изменилось на Shibaura Machine.

Подробнее

Automotive(CASE)

Это видео было снято до 1 апреля 2020 г. Название нашей компании изменилось на Shibaura Machine.

Узнать больше

Формовочное решение Shibaura Machine

Это видео было снято до 1 апреля 2020 г. Название нашей компании изменилось на Shibaura Machine.

Подробнее

Штамп и пресс-форма

Это видео было снято до 1 апреля 2020 г. Название нашей компании изменилось на Shibaura Machine.

Узнать больше

Как производитель комплексного оборудования

Это видео было выпущено до 1 апреля 2020 г. Название нашей компании изменилось на Shibaura Machine.

Подробнее

SLOAN Industries, Inc.

На рынке представлены различные производители. Мы приобрели машину Shibaura из-за ее надежности и точности.

Типы машин:

• Станок

Промышленность:

• Магазин по трудоустройству

«Большая часть нашей работы связана с производством станков и литьем пластмасс под давлением. Когда мы покупали новую машину, мы искали надежную и точную машину. Мы рассмотрели различных производителей на рынке. Мы поехали в Японию, чтобы увидеть …

Frisa Aerospace, S.A. de C.V

«Мы хотели, чтобы обработка в тяжелых условиях не теряла возможности и точности».

Типы машин:

• Станки

Промышленность:

• Аэрокосмическая отрасль

FRISA является одним из ведущих мировых производителей кованой стали; Мы хотим быть лучшим вариантом для каждого из наших клиентов, предлагая высококачественные кузнечные решения; для аэрокосмической промышленности мы поставляем бесшовные катаные кольца из никеля и титана во всех…

RUHRPUMPEN

RUHRPUMPEN

Типы машин:

• Станки

Промышленность:

• Энергетика / Нефть и газ

RUHRPUMPEN является ведущим мировым производителем насосных систем. Сила RUHRPUMPEN заключается в их способности разрабатывать инновационные, эффективные и высококачественные продукты, которые являются движущей силой сотен промышленных процессов. Сквозь мир-к…

Галерея

Подготовка

По месту нахождения клиента, пожалуйста, запросите желаемые даты.

Узнать больше

Обучение машинному обучению

Наши сертифицированные программы обучения работе с машинами Shibaura включают:

• Установка и запуск машины
• Подготовка к механической обработке и изготовление первой детали
• Производство и процесс
• Контроль качества
• Устранение неполадок операторов
• Устранение неполадок Техническое обслуживание

Свяжитесь с Shibaura Machine для получения дополнительной информации или цен: MT-SVC@shibaura-machine. com

Энергетика/нефть и газ

Аэрокосмическая промышленность

Автомобилестроение

Сельское хозяйство / строительство

Магазин по трудоустройству

Медицинский

Упаковка

Потребительские товары

Электроника/Связь

Часто задаваемые вопросы

Есть ли у вас в наличии машины для быстрой доставки?

Да, мы поддерживаем в Северной Америке многомиллионный запас оборудования для быстрой доставки.

Предлагает ли Shibaura Machine техническую поддержку по телефону?

Да, наберите (888) 593-1616 #1 для обслуживания

Предлагает ли Shibaura Machine решение для Индустрии 4.0?

Мы предлагаем MTConnect и IoT+m в качестве нашего решения для Индустрии 4. 0.

Контроллеры Shibaura Machine поддерживают стандарты связи OPC-UA. Эта возможность наряду с нашими machiNet Платформа IoT+m позволяет удаленно отслеживать данные о машинах и процессах и обмениваться ими с системами MES и ERP предприятия.

Предлагаете ли вы обучение в классе и/или на месте?

В основном мы предлагаем обучение на месте. Нажмите здесь , чтобы обсудить и запланировать индивидуальное обучение в соответствии с вашими потребностями.

Возможна ли интеграция с дополнительным оборудованием?

Да, в большинстве случаев вспомогательное оборудование может быть интегрировано с основным оборудованием. Для получения подробной информации обратитесь к представителю Shibaura Machine.

Предлагает ли Shibaura Machine варианты финансирования?

Да, наше внутреннее финансовое подразделение, TMAC , предлагает множество гибких финансовых решений.

Инновационные обрабатывающие центры для производителей

На протяжении более 89 лет компания Kitamura Machinery создает инновационные обрабатывающие центры, отвечающие самым строгим требованиям производителей по всему миру. Сочетая передовой опыт десятилетий практического опыта, особое внимание к деталям и последние технологические достижения, Kitamura Machinery создала линейку горизонтальных, вертикальных и 5-осевых обрабатывающих центров, которые обеспечивают клиентам повышенную производительность за счет легкой адаптации, сокращение дефектов и точная, надежная долгосрочная работа.

Kitamura с самого начала сделала обслуживание клиентов своим приоритетом — в США и во всем мире вы можете рассчитывать на самое компетентное обслуживание и поддержку обрабатывающих центров, что является нашей полной приверженностью качеству, производительности и ценности.

Die Verwendung von Giropay als Einzahlungsmethode в einem deutschen Online-Casino ist eine sichere, bequeme und schnelle Methode, um Geld auf Ihr Konto einzuzahlen. Sie können Ihre Bank aus einer Liste von Instituten auswählen, die in Giropay enthalten sind. So können Sie sofort Geld Das Online-Casino überweisen und müssen nicht mehrere Konten einrichten oder sich ein Passwort merken. Außerdem können Sie in Online Casinos mit Giropay einzahlen.
Giropay wird von vielen renommierten Online-Casinos weltweit akzeptiert und steht Kontoinhabern bei über 1.500 Bankinstituten in Deutschland zur Verfügung. Giropay beetet den Komfort, dass Sie Ihr bestehendes Online-Banking-Login verwenden können, um eine Einzahlung vorzunehmen, und es verwendet eine Multi-Faktor-Authentifizierung, um Ihre sensiblen Finanzdaten zu schützen. Außerdem werden die Zahlungsdetails autotisch ausgefüllt, um die Genehmigung zu erleichtern. Giropay ist auch mit der in Österreich verwendeten Online-Zahlungsmethode eps-Uberweisung interoperabel. Spieler aus anderen Ländern als Deutschland können jedoch keine Einzahlungen mit Giropay vornehmen.
Функционал Giropay основан на PayPal и имеет достоверную информацию в Интернете. Wenn Sie Ihren Wohnsitz in Deutschland oder Österreich haben, ist Giropay eine der besten Möglichkeiten, Ihr Online-Casinokonto aufzuladen. Fast jede größere Bank in Deutschland ist Mitglied bei Giropay, поэтому dass Sie sicher sein können, dass Ihre Transaktion sicher ist. Mit dieser Zahlungsmethode können Sie außerdem schnell Ein- und Auszahlungen vornehmen. Wenn Sie Giropay в einem deutschen Online-Casino verwenden, können Sie Komfort, Sicherheit und Schnelligkeit genießen.

Existem vários tipos diferentes де-казино онлайн дие não oferecem бонус де depósito пункт atrair novos clientes. Estes bônus sem depósito podem ser reclamados uma vez e geralmente são limitados a jogadores de um país específico. Também é Importante lembrar Que você só pode usar uma conta em um cassino para se beneficiar do bônus gratuito.
Você pode desfrutar да experiência де ум cassino ао виво нет cassino онлайн Бразилия ао се juntar um сайт дие oferece Эста característica única. Maioria destes сайты oferece uma transmissão ao vivo de seus estúdios de cassino, para que você possa jogar jogos online com outras pessoas na mesma sala que o дилер. Você tambem Pode conversar ком outros jogadores, interagir ком о дилер е até mesmo jogar де граса сем гастар dinheiro algum.
Продавец программного обеспечения Pragmatic Play недавно объявил о новом соглашении в Бразилии. Ele estará entregando SEU портфолио completo де jogos пункт Weebet, дие é especializada эм desenvolvimento де программное обеспечение esportivo электронной estatísticas. Бразильский магазин получил доступ к набору игровых автоматов Pragmatic Play, который состоит из более чем 250 названий HTML5. Pragmatic Play включает в себя популярные предложения блэкджека и ролевых игр, получив названия игрового шоу, такие как CandyLand и Mega Wheel.

Если вы новичок в азартных играх онлайн, бонусы для новичков доступны в онлайн-казино Новой Зеландии. Обычно они стоят до 1000 новозеландских долларов. Вы также можете найти промежуточные бонусы, которые вознаграждают более высокие ставки. Они доступны в лучшем онлайн-казино Новой Зеландии. Вы можете использовать их, чтобы попробовать новые игры и выяснить, какая из них лучше всего подходит для вас.
Релоад-бонусы в онлайн-казино Новой Зеландии имеют другие условия. Некоторые требуют, чтобы игрок выполнил определенные требования, прежде чем он сможет получить к ним доступ, в то время как другие требуют, чтобы игроки связались с казино или ввели уникальный код. Эти бонусы могут стать отличным способом увеличить ваш банкролл. Но если вы новичок в онлайн-казино, убедитесь, что вы понимаете, как они работают. Они не всегда могут стоить денег.
Еще один способ получить больше отдачи от ваших денег, играя в азартные игры онлайн, — это регулярно пополнять свой счет. Если вы часто перезагружаете свою учетную запись, казино даст вам больше кредита, чем у вас было изначально. Это позволит вам играть дольше и с более высокими ставками.

Рулетка — еще один популярный выбор в онлайн-казино в Австралии. С такими вариациями, как французская, американская и европейская рулетка, австралийские онлайн-казино предлагают игрокам широкий выбор вариантов рулетки. Баккара — еще одна захватывающая карточная игра, доступная онлайн. Вы даже можете найти такие варианты игры, как Chemin De Fer или Punto Banco. С другой стороны, игры с живыми дилерами подчеркивают социальный аспект и позволяют игрокам давать чаевые живым дилерам.
Для австралийского онлайн-казино важно обеспечить комплексное обслуживание клиентов для всех игроков. Это включает в себя быстрое реагирование на входящие запросы и предоставление отличной поддержки в Австралии. Если у вас есть вопрос или вам просто нужна помощь в определенной области, представители службы поддержки должны быть отзывчивыми и ориентированными на действия, и у них должен быть широкий спектр решений.
Обслуживание клиентов в онлайн-казино Австралии может осуществляться различными способами. Некоторые предлагают выделенный адрес электронной почты, в то время как у других есть бесплатный номер или возможность живого чата. В любом случае у игроков будет возможность написать в службу поддержки по электронной почте или предоставить более подробную информацию о своих трудностях.

Interac — отличный выбор для пополнения счета в онлайн-казино, если вы живете в Канаде или Квебеке. Безопасный способ оплаты быстр и надежен, а также избавляет от хлопот, связанных с длительным процессом проверки. Использование Interac упрощает игру в авторитетных канадских онлайн-казино.
С Interac вы можете вносить и снимать средства со своего счета в онлайн-казино. Вы также можете использовать Interac для вывода своего выигрыша. При использовании Interac для пополнения счета в онлайн-казино помните, что вам, возможно, придется заплатить казино небольшую комиссию, прежде чем вы сможете вывести свои деньги. Однако вы можете ожидать, что эта плата будет очень низкой, а сам процесс займет не более 30 минут.
Когда дело доходит до внесения средств, Interac является самым популярным методом для канадцев. Вы можете использовать этот метод, когда хотите совершать крупные транзакции. Interac сотрудничает с более чем 200 крупными банками Канады, что делает его отличным выбором для канадских игроков. Все онлайн-казино, ориентированные на Канаду, принимают депозиты Interac.

Lorsqu’il s’agit де бонус сюр ле казино en ligne fiable Канада, иль существующий plusieurs типы d’offres différentes для ле joueurs canadiens. Tout d’abord, il y a le bonus sur dépôt, qui exige des joueurs qu’ils effectuact un определенный минимум dépôt pour pouvoir en bénéficier. Общий, тип бонуса равен 100 %, что означает, что ваш депозит равен 100 %.
Un autre type de bonus disponible pour les joueurs canadiens est le bonus sans dépôt, qui peut Fournir aux joueurs un some montant de bonus gratuit. En général, il s’agit d’un petit montant fixe de bonus. Toutefois, il peut également prendre la forme de tours gratuits. Bien Que Ces Bonus de Casino sans dépôt ne soient pas très courants, bon nombre des meilleurs Fournisseurs предлагает на бис этот тип бонуса. Тип бонуса не связан с риском, но в основном он является основным, а также требуется небольшой бонус в виде депо.
Bien Que ле choix d’un казино en ligne au Канада предлагает лучший бонус soit une décision staffle, il est préférable de lire внимательность ле общие условия для s’assurer Que Vous Tyrez ле meilleur parti du бонус. Souvent, Les Casino en ligne required aux joueurs d’entrer un code de bonus afin de recevoir le bonus, mais cela n’est pas toujours nécessaire.

Бездепозитные слоты. Онлайн-казино, которые предлагают бездепозитные бонусы для онлайн-слотов, часто дают игрокам возможность выиграть немного денег, используя свои кредитные карты. Некоторые казино даже дают игрокам бесплатные вращения, в то время как другие требуют, чтобы игроки вносили наличные, прежде чем они смогут выиграть деньги. Опять же, условия каждого казино разные, поэтому лучше прочитать подробности, прежде чем выбирать сайт.

Требования к отыгрышу. Игрокам следует внимательно ознакомиться с требованиями по отыгрышу онлайн-казино. У каждого сайта свои правила, и игроки должны их понимать. Некоторые казино требуют, чтобы игроки выполнили определенные требования перед игрой; другие требуют их только при входе в систему. Настоятельно рекомендуем ознакомиться с правилами каждого сайта.

Различные виды наград. Помимо получения бездепозитных бонусных кодов, игроки также могут получать наличные деньги, бонусные очки, бесплатные вращения и бесплатные игры. Бесплатные деньги выдаются за игру на определенных сайтах, а система начисления очков варьируется от сайта к сайту.
Бесплатные спины предоставляются, когда игроки участвуют в конкурсах или соревнованиях, а бонусы бесплатной игры предоставляются, когда игроки используют специальное программное обеспечение для игры в Интернете. Бонусные коды бесплатной игры можно использовать для обмена очками с другими игроками.

Как получить лучшее новое мобильное казино Fair Go. Игрокам необходимо найти лучшие онлайн-казино, которые предлагают бездепозитные бонусы, бонусные коды для бесплатной игры и другие бесплатные услуги. Тем не менее, игроки должны убедиться, что они не злоупотребляют бонусами и бесплатными входами, поскольку эти предложения имеют определенные ограничения и правила.
В большинстве случаев игрок может использовать только один бонусный код для бесплатной игры в день. Они также могут получить ограниченное количество бесплатных фишек за регистрацию.

Es gibt auch eine Reihe von Online-Casino-Boni, die von Online-Glücksspielern genutzt werden können. Diese Boni können эс einem Spieler ermöglichen, sein Guthaben sinnvoll zu nutzen. Einige Online Casino-Boni ermöglichen es Spielern, kostenlos um echtes Geld zu spielen. Andere Boni bieten Freispiele für bestimmte Spiele. Mit Freispielen kann ein Spieler seine Gewinnchancen erhöhen und gleichzeitig sein Guthaben klug einsetzen.

Für Spieler, умирает gerne онлайн um echtes Geld spielen, aber Schwierigkeiten haben, einen Computer zu finden, mit dem sie online spielen können, gibt es Desktop-Computer, die als Spielumgebung genutzt werden können.
Spieler, die Vorteile ihres Desktop-Computers zu schätzen wissen, sollten sich überlegen, ob sie in einen Desktop-Computer investieren, der als Spielplatz genutzt werden kann. Так что können Online-Spieler jederzeit онлайн-игры, wenn sie die Gelegenheit dazu haben.

Diesuche nach dem besten онлайн-казино 5 евро einzahlung онлайн-банкинга для Spieler ist dank des Internets einfacher denn je geworden. Es gibt eine Reihe von Top-Echtgeld-Online-Casinos, aus denen die Spieler wählen können. Ein Spieler kann eine Online-Casino-Website auswählen, die ihm gefällt, und sich zum Spielen anmelden.
Sobald die Registrierung abgeschlossen ist, kann der Spieler mit dem Spielen im virginallen Casino beginnen. Mit einer erstklassigen Online-Casino-Website содержит игры в kürzester Zeit ein Maximum и Geld gewinnen.

Bevor ein Spieler mit dem Online-Glücksspiel beginnt, sollte er sich über den Ruf des Online-Casinos informieren. Лучшие онлайн-казино haben eine Lange und erfolgreiche Geschichte. Ein erstklassiges Online-Casino muss auch für Faire Auszahlungen und einen schnellen und zuverlässigen Spielablauf bekannt sein. Wenn das Casino einen guten Ruf hat, fällt es den Spielern leichter, ihre Wetten mit Vertrauen zu platzieren.

Станок Trevisan – Trevisan предлагает полную линейку горизонтальных обрабатывающих центров с осью U и возможностью токарной обработки контурных головок диаметром до 3 метров, а также ряд решений для других требовательных клиентов.

ДОБРО ПОЖАЛОВАТЬ! .

Концепция Trevisan заключается в удержании заготовки в неподвижном состоянии при вращении инструментов вокруг нее, что позволяет выполнять сложные фрезерные операции без повторной фиксации или дополнительной обработки.

Отличие от Trevisan

Поскольку требования к производству и качеству с каждым днем ​​становятся все более жесткими, компания Trevisan, обладающая более чем 50-летним опытом, стала партнером наших клиентов, чтобы удовлетворить эти требования. Trevisan предлагает полную линейку горизонтальных обрабатывающих центров с U-образной осью и возможностью контурной токарной обработки головок диаметром до 3 метров, а также ряд решений для других требовательных клиентов.

Trevisan является пионером в разработке контурных головок и уже много лет специализируется на станках этого типа. Независимо от того, хотите ли вы сократить время цикла, сократить время переналадки, улучшить качество, сократить количество операций с материалами, обработать детали, сокращая площадь, необходимую для производства вашей продукции, или все вышеперечисленное, у Trevisan есть решение для вас.

КОНСТРУКЦИЯ С ДВУМЯ ШПИНДЕЛЯМИ

Горизонтальный обрабатывающий центр Trevisan имеет уникальную конструкцию головки с двумя отдельными шпинделями; один для пиноли шпинделя, а другой для оси U, обращенной к головке. Благодаря сочетанию фрезерной и токарной обработки эта шпиндельная головка может выполнить весь процесс обработки за один установ.

• ЧПУ с двигателями и системой управления FANUC.
• Токарная обработка, растачивание, торцевание, торцевание, фрезерование, нарезание резьбы, сверление и многое другое на одном станке.
• Значительно сократить общее время изготовления детали.
• Нет проблем с остановкой процесса для установки контурной головки, инструменты заменяются прямо из магазина на контурную головку.

ОБРАБОТКА СТАЦИОНАРНЫХ ДЕТАЛЕЙ

Удерживая деталь в неподвижном состоянии и перемещая станок вокруг детали, Trevisan может обрабатывать более широкий спектр деталей по сравнению с другими станками. Большие детали можно поворачивать, не вращая детали.

Обеспечивает оптимальную скорость резания при вращении крупных деталей. Благодаря полностью программируемому столу оси B с несколькими паллетами станки могут обрабатывать множество деталей от начала до конца всего за одну настройку. Замена деталей выполняется во время работы станка, что сокращает или устраняет время переналадки. Это в сочетании с конструкцией с двумя шпинделями может значительно сократить время цикла, что, в свою очередь, увеличивает производительность и прибыль.

• • Операции токарной обработки со смещением, такие как расточка гидравлических головок.

  • Неуравновешенные детали, такие как клапаны, корпус насоса и долота.

ВСТРОЕННАЯ ГОЛОВКА ДЛЯ ОСИ U

Интеграция торцовочной головки на отдельном шпинделе в сочетании с отдельной пинолью создает совершенно новое измерение обрабатывающего центра, предоставляя вам все преимущества токарного станка без недостатков.

СМЕЩЕНИЕ ЦЕНТРА И НЕСБАЛАНСИРОВАННОЕ ТОЧЕНИЕ

При использовании торцевой головки на горизонтальном обрабатывающем центре станок может точить или растачивать детали со смещением по диаметру в любом месте детали без дисбаланса, как при традиционном точении.

Для токарной обработки на станке только с фрезерной головкой необходимо либо использовать сложные способы управления станком и головкой для поворота ненужной детали, вызывающей износ станка, либо купить головку стороннего производителя.

Встроенная торцевая головка позволяет Trevisan обрабатывать такие детали, как гидравлические головки, клапаны, корпуса насосов, редукторы, корпуса осей и другие детали с нецентральным точением, которые работают намного эффективнее, чем другие процессы.

СВЕРХПРОЧНАЯ ПЕРЬЮ ШПИНДЕЛЯ

Второй шпиндель Trevisan поддерживает пиноль для фрезерования, сверления и нарезания резьбы. Этот большой шпиндель для тяжелых условий эксплуатации может выполнять самые тяжелые фрезерные операции для быстрого съема металла.

• подача СОЖ через шпиндель к вершине инструмента
• опциональный привод оси U для сменных угловых головок и торцевых головок. (см. Решения Trevisan)
•

СВЕРХПРОЧНАЯ ПЕРЬЮ ШПИНДЕЛЯ

Серия Trevisan Ram оснащена выдвижной пинолью большого диаметра по оси «W», что обеспечивает более жесткий доступ к вашим деталям.

НОВЫЙ домкрат DS600/200c имеет 2 отдельных двигателя шпинделя с прямым приводом мощностью 100 л.с., один для пиноли и один для контурной головки.

ТРЕВИЗАН СОЛЮШНЗ

Компания Trevisan занимается проектированием и разработкой специализированных машин для своих клиентов. Мы используем этот опыт и знания каждый день, чтобы развивать новые идеи и совершенствовать старые.

При покупке машины Trevisan компания Trevisan рассматривает это как партнерство и будет работать с вашей командой, чтобы разработать и рекомендовать наиболее выгодное решение для ваших потребностей в продукте с помощью различных вариантов или индивидуального дизайна.
