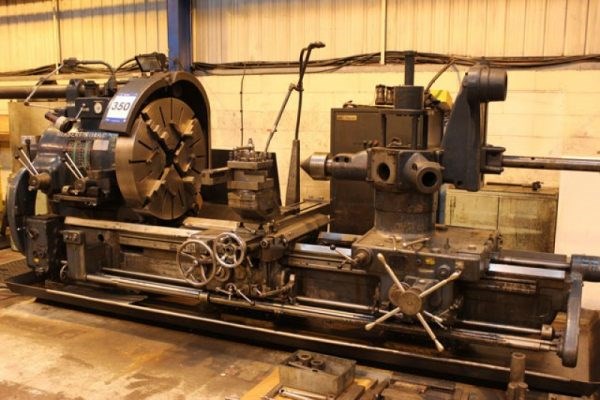

Токарно-револьверные станки

Токарно-револьверные
станки предназначены для обработки
деталей сложной конфигурации, требующих
последовательного применения
разнообразного инструмента. На
токарно-револьверных станках можно
обтачивать наружные поверхности,
сверлить, зенкеровать и развертывать
отверстия, нарезать резьбу метчиками,
плашками, резьбовыми головками.

Токарно-револьверные
станки наиболее производительны по
сравнению с токарно-винторезными.
Производительность увеличивается за
счет применения многопозиционной
револьверной головки и многоинструментальных
державок, а также благодаря наличию
систем упоров, которые позволяют
автоматизировать процесс обработки.

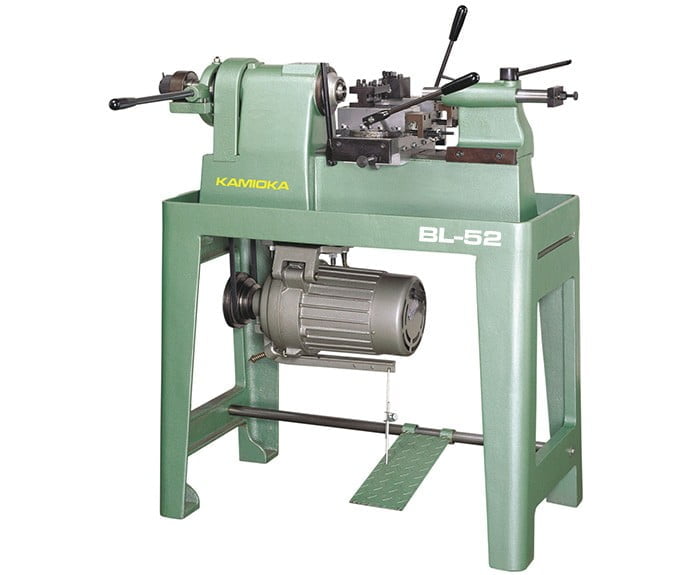

Револьверные
головки классифицируют по типу
револьверной головки и бывают с
вертикальной осью вращения и с
горизонтальной осью. Токарно-револьверные
станки с вертикальной осью вращения
револьверной головки получили большое
распространение в промышленности.

Подготовка
токарно-револьверного станка к работе
заключается в установке приспособления
для закрепления обрабатываемой заготовки
(детали), вспомогательного и режущего
инструмента, настройке упоров для подачи
прутков и ограничения хода суппортов,
установке рукояток или кулачков для
получения необходимой частоты вращения
шпинделя и подач режущего инструмента,
обработке двух-трех заготовок, проверке
изготовленных пробных деталей и
подналадке положения инструмента и
упоров вышеперечисленные действия
объединяются одним термином – наладка.
Станки с продольным перемещением
револьверного суппорта, не имеющие
поперечного суппорта, а также поперечного
перемещения револьверной головки, имеют
ограниченные технологические возможности.
На таких станках можно выполнять
центровку, сверление, растачивание,
развертывание, обтачивание, нарезание
резьбы, подрезание широким резцом узких
торцов.

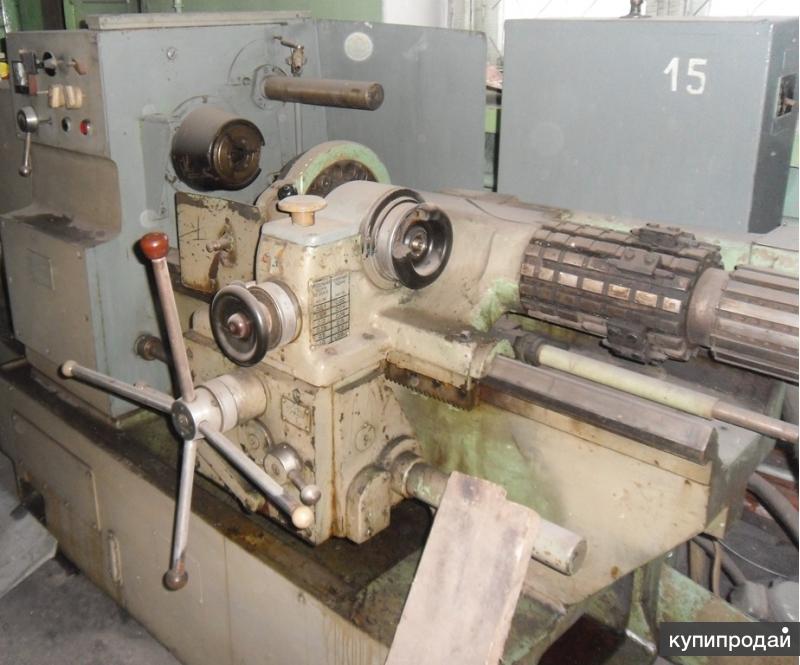

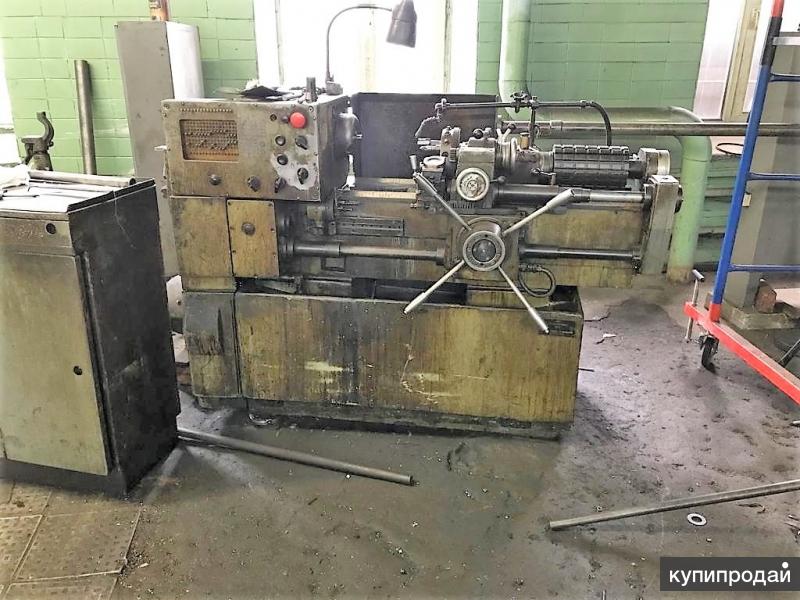

Рис. 3. Станок 1Г340

Многошпиндельные токарные автоматы

Автоматы предназначены
для токарной обработки сложных и точных
деталей из калиброванного холоднотянутого
прутка круглого, шестигранного и
квадратного сечения или из труб в
условиях серийного производства.

На них можно
выполнять: черновое и фасонное обтачивание,
подрезку, сверление, растачивание,
зенкерование, развёртывание,
резьбонарезание, отрезку, накатывание
резьбы.

Достаточная
мощность привода и жёсткость конструкции
обеспечивают высокую производительность.
Некоторые модели могут одновременно
выполнять более одной операции, что
серьёзно повышает производительность
таких станков.

Рис. 3. Многошпиндельный
прутковый токарный автомат 1Б240П-6К.

Сверлильные станки

Рис. 4.
Вертикально-сверлильный станок 2С132.

Рис. 5.
Радиально-сверлильный станок Z30

Рис. 6.
Настольно-сверлильный станок ОВН16.

Современные
сверлильные станки предназначены для
сверления сквозных и глухих отверстий
в сплошном материале и для финишной
обработки отверстий, полученных в
заготовке другим способом. Также
сверлильные станки данного типа
применяются для рассверливания отверстий,
обеспечивающего высокую точность и
шероховатость обрабатываемой поверхности
в существующих в заготовке отверстий,
нарезания внутренних резьб, вырезания
дисков из листового материала и выполнения
подобных операций сверлами, зенкерами,
развертками, метчиками и другими
инструментами, для зенкования торцовых
поверхностей. Сверлильные станки
позволяют производить данные
технологические операции, предназначенные
для образования в основании просверленного
отверстия гнезд с плоским дном под
головки винтов и болтов, для раскатывания
отверстий специальными оправками.

Технологические
возможности сверлильных станков не
исчерпываются перечисленными работами.
На сверлильных станках данного типа
можно развальцовывать полые заклепки,
обрабатывать многогранные отверстия,
а также выполнять другие операции.

Существуют следующие
типы универсальных сверлильных станков:

настольно
сверлильные станки (мини сверлильные
станки настольные одношпиндельные, в
т.ч. с ЧПУ)
вертикально
сверлильные станки (вертикальные,
одношпиндельные, в т.ч. с ЧПУ)
радиально
сверлильные станки (радиальные, в т.ч.
с ЧПУ)
многошпиндельные
сверлильные станки, в т.ч. с ЧПУ
станки для глубокого
сверления, в т.ч. с ЧПУ

Применяя специальные
приспособления и инструменты, на
сверлильных станках можно растачивать
отверстия, вырезать отверстия большого
диаметра в листовом материале
(«трепанирование»), притирать точные
отверстия и т. д.

Сверлильные станки
используют в механических, сборочных,
ремонтных и инструментальных цехах
машиностроительных заводов, а также в
ремонтных мастерских, обслуживающих
транспорт, стройки, сельское хозяйство.

На станках
сверлильной группы обработка отверстий
производится сверлами, зенкерами,
развертками, зенковками и другими
инструментами, нарезание резьбы —
метчиками.

Основные
характеристики сверлильных станков —
наибольший условный диаметр сверления
в стали средней твердости, номер конуса
шпинделя, вылет шпинделя, наименьшие и
наибольшие расстояния от торца шпинделя
до стола и до фундаментной плиты.

В зависимости от
области применения РАЗЛИЧАЮТ СТАНКИ
УНИВЕРСАЛЬНЫЕ СВЕРЛИЛЬНЫЕ И СПЕЦИАЛЬНЫЕ
СВЕРЛИЛЬНЫЕ СТАНКИ, предназначенные
для обработки сверлением конкретных
изделий, например, путем их оснащения
многошпиндельными сверлильными и
резьбонарезными головками и автоматизации
цикла работы с помощью электрических,
гидравлических и других устройств и
механизмов.

НАИБОЛЕЕ
РАСПРОСТРАНЕННЫМИ в общем машиностроении
являются ВЕРТИКАЛЬНО, РАДИАЛЬНО
СВЕРЛИЛЬНЫЕ СТАНКИ И НАСТОЛЬНО
СВЕРЛИЛЬНЫЕ.

НАСТОЛЬНО СВЕРЛИЛЬНЫЕ
СТАНКИ

Настольные
сверлильные станки — самого малого
типоразмера среди сверлильных станков.
Они предназначены для сверления отверстий
небольшого диаметра в среднем до 16мм в
малых корпусных деталях. Эти мини
сверлильные станки устанавливаются на
столе. Станки позволяют сверлить,
рассверливать, зенкеровать и зенковать,
развертывать отверстия диаметром до
9-18 мм, нарезать метрическую резьбу
метчиками в изделиях из черных и цветных
металлов, неметаллических материалов.

ВЕРТИКАЛЬНО
СВЕРЛИЛЬНЫЕ СТАНКИ

В вертикально-сверлильных
станках главным движением v является
вращение шпинделя с закрепленным в нем
инструментом, а движением подачи Sx —
вертикальное перемещение шпинделя.
Обрабатываемую заготовку устанавливают
на столе или непосредственно на
фундаментной плите, причем соосность
отверстия заготовки и шпинделя достигается
перемещением заготовки. Основными
узлами вертикально-сверлильного станка
являются станина (стойка, колонна),
фундаментная плита, коробка скоростей,
шпиндель, коробка подач и механизм
подачи, стол.
