Станки токарные своими руками: Токарный станок своими руками – особенности изготовления самодельного станка по металлу + Видео

7 составляющих и рекомендации по сборке

Металлорежущим станком называют технологическую машину, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, расположением и шероховатостью отверстий. Токарные станки — самый распространенный тип металлообрабатывающего оборудования. Токарное оборудование, предназначенное для обработки металла, бывает разных типов: напольное, настольное — в зависимости от целей использования. Кроме того различают станки с ЧПУ и без него. Любой металлообрабатывающий токарный станок (включая современные центры по обработке металлов) работает в соответствии с принципом: заготовка, предназначенная для обработки, жестко закрепляется в патроне, закрепленном на шпинделе, вращающимся посредством приводного механизма с заданной частотой. В зависимости от массы различают станки легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10т). Резание металла (снятие металлической стружки с заготовки) осуществляется при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси вращения этой заготовки. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки. Двумя главными параметрами любых токарных станков по металлу являются наибольший диаметр обрабатываемой детали над станиной и наибольшее расстояние между центрами (крайними точками, через которые проходит ось вращения детали). Эти два параметра задают максимальные габариты деталей, с которыми способен работать токарный станок. Для изготовления на станках требуемой детали рабочим органам станка необходимо сообщить определенный, иногда достаточно сложный комплекс согласованных движений, при которых с заготовки снимается в виде стружки избыточный материал (припуск).

В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальными и перспективным является выпуск токарных станков и обрабатывающих центров с числовым-программным управлением (ЧПУ). Данные станки предназначены для обработки деталей по всему спектру операций от черновых до чистовых при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

• привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
• станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

• задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
• передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
• ведущий и ведомый центры;
• суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

• продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

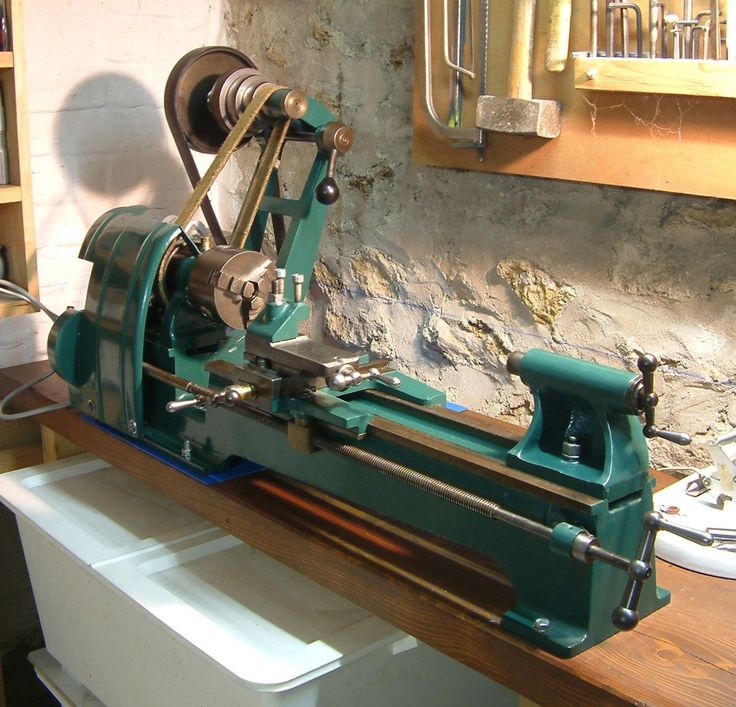

Токарный станок по металлу, созданный своими руками

• поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
• наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя.

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность.

Так, у домашнего мастера должна быть возможность при помощи данного агрегата нарезать резьбу с самыми разными параметрами ее шага.

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

• Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
• На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
• Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
• Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
• В гидравлический цилиндр заливается смазывающая жидкость.
• Устанавливается шкив и суппорт с направляющими.
• Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Некоторые советы и рекомендации

Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.

Видео:

При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.

Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Схема работы настольного агрегата

В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

В этом случае стоит обратить свое внимание на токарный станок фирмы Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

ВАЖНО ЗНАТЬ: Станки лазерной резки металла

Видео:

Агрегат имеет компактные размеры, а кроме этого, оснащен возможностью самостоятельно регулировать скорость выполнения всех типов операций.

При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического. Также оборудование марки Корвет дает возможность выполнять сложные типы торцевания, а также многие другие операции.

В технические возможности станка можно включить нарезание резьбы, а также осуществлять необходимую обработку заготовок, которые имеют большое сечение, однако в этом случае придется воспользоваться дополнительными приспособлениями.

Устройство Корвет выпускается китайским производителем и имеет различную комплектацию.

Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этом высоту стола следует выбирать максимально удобной для работы.

Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производится полная регулировка оборудования Корвет и подключение его к источнику основного питания.

В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и регулярно осуществлять продувку основных узлов сжатым воздухом.

Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

В том случае, если какая-либо его деталь деформируется, ее необходимо как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином аналогичном устройстве.

Следует отметить, что для работы на токарном станке Корвет нет необходимости обладать профессиональной квалификацией. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Основные характеристики

Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

Устройство профессионального оборудования

Для того чтобы в точности представлять для себя возможности токарного станка, лучше всего ознакомиться с устройством и принципом действия профессионального оборудования на примере агрегата 1д95.

Это токарно-фрезерное оборудование обладает повышенной универсальностью и функциональностью.

Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних поверхностей деталей, которые относятся к телам вращения самого разного осевого профиля.

Видео:

Агрегат 1д95 способен, в том числе, с высокой точностью производить нарезку резьбы самых разных типов, включая метрическую, модульную, а также питчевую и дюймовую.

Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских. В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

Стоит отметить, что станок 1д95 имеет большое количество и органов управления в виде соответствующих рычагов, маховиков, выключателей и тумблеров. Агрегат способен работать на различных скоростях и имеет зубчатые колеса сменного типа.

Конструкция задней бабки позволяет работать, в том числе, и с длинными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

Как сделать токарный станок по дереву: 9 идей для мастерской

Дерево является наиболее востребованным материалом для мастеров Кулибиных и прочих самодельщиков.

Во многом его популярность обусловлена не только универсальностью в применении, но также доступностью и простотой обработки.

В большинстве случаев для работы с деревом можно использовать свой личный ручной инструмент, который у каждого найдется в наличии: ножовки по дереву, рубанки, стамески, шлифовальные бруски.

Применяются и различные виды электроинструмента: дрель, шуруповерт болгарка, ручной фрезер. Купить их может практически каждый, тем более если человек занимается деревообработкой.

Читайте также:
Гаражное использование двигателя от стиральной машины

Но в тех случаях, когда необходимо придать деревянной заготовке цилиндрическую форму, выточить ручки для инструмента, сделать шкивы, а также подсвечники и другие декоративные элементы, без токарного станка не обойтись.

Купить такое оборудование — не всегда по карману. Но всегда есть альтернативный вариант.

Например, простой станочек при желании можно изготовить самому. Это не так уж и сложно, как может показаться сначала.

На нашем сайте представлены разные варианты самодельных токарных станков по дереву: от примитивных, несложных в изготовлении и бюджетных до универсальных конструкций. Благодаря такому разнообразию вариантов, вы можете выбрать то, что подходит именно вам.

Читайте также:
Детектор скрытой проводки своими руками: 2 интересных идеи

Содержимое

• 1 Устройство токарного станка по дереву
• 2 Возможности самодельного станка
• 3 Реализация привода
  • 3.1 Использование дрели
  • 3.2 С мотором от стиралки
• 4 Какое дерево можно обрабатывать
• 5 Правила использования и техника безопасности
• 6 Компактный токарный станочек из маленькой болгарки
  • 6.1 Основные этапы работ
  • 6.2 Видео по теме
• 7 Как сделать копировальный токарный станок по дереву
  • 7.1 Приступаем к работе
  • 7.2 Видео по теме
• 8 Токарный станок из двигателя от стиральной машины
  • 8. 1 Основные этапы работ
  • 8.2 Видео по теме
• 9 Токарный станок по дереву из подручных материалов
  • 9.1 Основные этапы работ
  • 9.2 Видео по теме
• 10 Как собрать токарный станок из бензопилы
  • 10.1 Изготавливаем основание
  • 10.2 «Доработка» бензопилы
  • 10.3 Изготовление центрирующего конуса
  • 10.4 Как сделать регулируемый подручник
  • 10.5 Приступаем к работе
  • 10.6 Видео по теме
• 11 Настольный токарный станок с приводом из электродрели
  • 11.1 Основные этапы работ
  • 11.2 Видео по теме
• 12 Токарный станок из электродвигателя и ручной циркулярки
  • 12.1 Необходимые материалы
  • 12.2 Сборка токарного станка
  • 12.3 Принцип работы
  • 12.4 Видео
• 13 Как сделать деревянные шары на мини токарном станке
  • 13.1 Технология изготовления деревянных шаров
• 14 Механический токарный станок по дереву с ножным приводом
  • 14. 1 Основные этапы работ
  • 14.2 Видео

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов.

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Читайте также:
Эксцентриковый зажим из дерева своими руками

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами. Важное и обязательное условие — их центра должны быть соосными.

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Читайте также:
Гибочный станок для металлических прутков и полос

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

Возможности самодельного станка

Понятно, что гаражные мини «версии» заводских моделей отличаются от последних по многим параметрам. Тем не менее работать на них можно, и они неплохо справляются со своей задачей.

Выточить декоративный деревянный подсвечник или ручку для стамески и напильника — с этой операцией справится даже самый простецкий станок с приводом от электродрели, собранный из дерева.

Подробно о том, как собрать такой токарный станочек из бросовых материалов и на скорую руку, можно прочитать на нашем сайте в данной статье.

Если же вам требуется агрегат для более серьезных работ, то станину лучше изготовить основательную — из толстого металла.

На самодельных конструкциях можно без проблем вытачивать деревянные шкивы для каких-либо гаражных самоделок, разные цилиндрические детали, красивые пепельницы из дерева и др.

Еще раз хотим обратить ваше внимание на то, что собрать токарный станок для дерева своими руками будет выгодно, если вам необходимо обрабатывать (обтачивать) малогабаритные заготовки и в малых объемах. Для более серьезных и ответственных вещей лучше приобрести заводские конструкции.

Реализация привода

Многих мастеров и самодельщиков часто интересует даже не то, как сделать токарный станок по дереву, а какой привод выбрать.

Тут, конечно, все зависит от ваших возможностей, а также от того, что именно вы собираетесь делать, какие детали вытачивать.

Если речь идет о бюджетном варианте, для которого не требуются чертежи и серьезные расчеты, то с ролью привода вполне справится электродрель. Это один из наиболее часто применяемых вариантов.

Некоторые мастера используют вместо обычного привода из электродрели угловую шлифмашинку (болгарку), но широкого распространения такое конструктивное решение не получило.

Тем более, что использование болгарки без регулировки оборотов — вообще нецелесообразно. Подробнее об изготовлении токарного станка из УШМ читайте в нашей статье.

Если вам нужна конструкция, чтобы изготавливать разные поделки и детали из дерева, то имеет смысл использовать электродвигатель, который посредством ремня будет соединяться с приводными шкивами (причем они должны быть разного диаметра).

При это сам токарный станок, а точнее его основные элементы желательно изготавливать из металла. В данном случае конструкция получится не только надежной и основательной, но и безопасной, что тоже немаловажно.

Использование дрели

Как уже было написано ранее — одной из наиболее популярных конструкций для гаража и домашней мастерской является простейший токарный станочек на базе электродрели.

Изготовить его несложно, а работать на нем — просто. Для изготовления основных конструктивных элементов можно использовать то, что найдется у вас под рукой.

Например, станину можно сделать из куска металлической двутавровой балки. Также можно взять за основу швеллер или строительный уголок — очень много вариантов.

Сами бабки можно сделать из того же двутавра. Также необходимо будет сделать простой хомут для надежной жесткой фиксации электродрели на своем месте.

Такой мини токарный станок по дереву можно установить прямо на рабочем столе, а после окончания работ — убрать в угол мастерской, сняв с него дрель.

С мотором от стиралки

Если конструкции на базе сетевой электродрели пользуются популярностью из-за простоты сборки, то станки с приводом из электродвигателя привлекают внимание своей универсальностью.

Для изготовления подобного токарного станка можно уже отдельно разработать чертежи с основными узлами и подробными размерами. Это очень поможет при сборке.

Обратите внимание, что при использовании мотора от стиралки можно использовать несколько основных конструктивных решений.

Можно реализовать как прямой привод, когда на вал надевается специальная (часто — самодельная) насадка для фиксации заготовки, так и непрямой — когда вращение на шпиндель передается через систему шкивов и ременной передачи.

Задняя бабка крепится к подвижной площадке, что позволит легко перемещать ее по станине, подстраиваясь под размер обрабатываемой детали или заготовки.

Обязательно изготавливаем корпус из металла или дерева, внутри которого будет находиться электродвигатель.

И на лицевую сторону корпуса можно вывести кнопку включения. Дополнительно, если есть возможность, можно установить плату регулировки оборотов.

Какое дерево можно обрабатывать

Подойдут любые породы дерева: дуб, береза, ясень, граб, и тем более — сосна или другие хвойные. Склеенные заготовки из березовой фанеры тоже можно обтачивать на самодельном токарном станке.

А используя вспомогательный копировальный инструмент, можно изготавливать очень классные вещи.

Поэтому касательно выбора древесины можно особо не заморачиваться — самодельная конструкция справится с обработкой любых небольших заготовок из дерева.

Правила использования и техника безопасности

При работе на любом оборудовании важно соблюдать элементарные правила ТБ. В первую очередь, необходимо обязательно использовать средства личной защиты — маску или очки.

Собирая для себя токарный станок по дереву своими руками, важно заранее предусмотреть для него подходящее место, где он будет надежно установлен.

Место должно быть ровным и прочным. И рабочий стол в принципе подойдет для этого. Также можно изготовить отдельное место.

Также крайне важно, чтобы над тем местом, где будет находиться станок, было организовано хорошее освещение.

Перед началом работы необходимо убедиться в надежном креплении обрабатываемых деревянных заготовок, а также в работоспособности всех узлов конструкции.

Сделать своими руками деревообрабатывающий токарный станок совсем несложно — мы поделились с вами простыми решениями, которые под силу реализовать каждому мастеру.

Компактный токарный станочек из маленькой болгарки

Иногда так нужен токарный станок, чтобы округлить какую-нибудь деревяшку. Но не покупать же его за огромные деньги, чтобы пользоваться 1-2 раза в месяц?

Автор YouTube канала King of Homemade предлагает альтернативный вариант — изготовить самодельный токарный станочек из болгарки.

Это бюджетное решение для домашней мастерской. Такой станок отлично подойдет для того, чтобы выточить деревянную ручку для инструмента или изготовить подсвечник.

Конструкция самодельного приспособления очень простая, и что самое главное — не потребуется никакой сварки!

Необходимые материалы:

• доски или фанера;
• полоса металла;
• болты с гайками;
• крепежный хомут.

Обратите внимание: для изготовления самодельного токарного станка нужно использовать болгарку с регулировкой оборотов.

Основные этапы работ

Первым делом понадобится четыре болта одинаковой длины, Затачиваем их с помощью УШМ или на шлифовальном станке.

Подготовленные болты вставляем в отверстия в прижимной гайке для УШМ, и фиксируем гайками. Накручиваем гайку на вал редуктора болгарки.

Из мебельного щита, досок или фанеры изготавливаем основание токарного станка. Устанавливаем и крепим на нем болгарку.

На противоположной стороне основание прорезаем паз, и устанавливаем подвижную площадку. В отверстие вкручиваем конусный центр для фиксации обрабатываемой заготовки (можно сделать его из длинного болта). На конце болта крепим ручку-барашек.

На следующем этапе прорезаем в основании еще один паз (перпендикулярно обрабатываемой заготовки), и устанавливаем подручник. К верхней его части прикручиваем металлическую полосу.

Устанавливаем деревянный брусок, фиксируем его, и можно приступать к токарной обработке.

Видео по теме

Подробно о том, как сделать компактный токарный станочек из маленькой болгарки, показано на видео ниже. Рекомендуем его посмотреть.

This is why NOBODY will tell YOU this ANGLE GRINDER Hack!

Как сделать копировальный токарный станок по дереву

В данном обзоре расскажем, как сделать настольный копировальный токарный станок по дереву (можно создавать изделия по копиру).

Станок будем делать из дерева. В качестве привода используется электрическая дрель.

Благодаря наличию оснастки с двумя резцами и копировального шаблона можно вытачивать из деревянных брусков различные однотипные шаблонные изделия (подсвечники и др.) в большом количестве.

Интересная идея! Токарный станок для мастерской можно сделать также на базе электродвигателя от стиралки.

Приступаем к работе

В качестве основания мастер использует лист МДФ. Также можно использовать и фанеру.

К нижней части основания токарного станка прикручиваем на саморезы два деревянных бруска. В основании вырезаем два параллельных паза.

На следующем этапе изготавливаем заднюю бабку. Устанавливаем данный узел на площадку, которую крепим к основанию.

Дополнительно крепим две направляющие.

Далее изготавливаем крепление для электродрели. Устанавливаем его на основание станка.

Устанавливаем шпильку (ходовой винт), чтобы можно было перемещать площадку с задней бабкой.

В завершении останется только изготовить инструмент с двумя резцами. Верхний — для обработки заготовок, нижний — копирует форму шаблона.

В патрон дрели автор устанавливаем крепление для удержания заготовки.

Прижимной упор в задней бабке тоже самодельный. Изготовлен из куска шпильки и подшипников.

Копировальный шаблон крепится к направляющему бруску и прижимается деревянной планкой.

Видео по теме

Подробный процесс изготовления копировального токарного станка по дереву вы можете посмотреть в видеоролике ниже. Идея автора YouTube канала FACIL LH.

IDEA BRILLANTE PARA HACER UNA MÁQUINA CASERA — TRUCO PARA TU TALADRO FACIL

Токарный станок из двигателя от стиральной машины

Чтобы выточить деревянную ручку для инструмента или сделать декоративный подсвечник, вовсе не обязательно приобретать для этого заводской токарный станок. Стоит он недешево.

В домашних условиях достаточно будет и самого простого токарного станка, который можно изготовить своими руками из двигателя от стиральной машины-автомат и заготовок из металла.

Основание самодельного токарного станка можно сделать из профильной трубы 40х20 мм. Для крепления двигателя мастер использует два куска квадратного профиля 60*60 мм.

Возможно, вам также будет интересно прочитать обзорную статью на тему: как сделать настольный мини токарный станок на базе электродрели.

Из кусков листового металла и отрезков профильной трубы мастер делает две подвижные площадки, которые будут перемещаться по станине.

Основные этапы работ

На следующем этапе к одной из подвижных площадок надо будет приварить заднюю бабку с конусным центром, который надевается на шпильку с подшипниками.

На вал двигателя автор надевает самодельную насадку, которая будет удерживать обрабатываемую заготовку в процессе работы на токарном станке.

В профильных трубах 60х60 мм сверлим отверстия для крепления электродвигателя. Крепим подручник. Потом поверхность металла зачищаем и красим. Устанавливаем мотор.

Из листового металла автор делает короб, внутри которого будут находиться двигатель и плата регулировки оборотов. На лицевую панель корпуса выводим кнопку включения и сам регулятор.

Видео по теме

Подробно о том, как сделать простой токарный станок по дереву из движка от стиральной машины, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала «Делай сам».

Самый ПРОСТОЙ станок из мотора от стиралки!!! КРУТАЯ идея своими руками!!

Токарный станок по дереву из подручных материалов

Купить в домашнюю мастерскую полноценный токарный станок по дереву — многим не по карману.

Однако его можно изготовить самостоятельно, используя доступные подручные материалы.

Основные элементы станка можно сделать из швеллера, уголка и листового металла. Также потребуются профильные и круглые трубы, стальной пруток, болты с гайками.

В качестве привода для токарного станка автор использует электродвигатель от стиральной машины, который можно недорого купить на барахолке.

Рекомендуем также прочитать: настольный мини токарный станок на базе электродрели.

Первым делом из уголка и полос металла необходимо сделать платформу для электродвигателя. Дополнительно мастер приваривает к ней два куска стальной полосы.

Основные этапы работ

Из двух кусков швеллера надо будет сварить станину токарного станка. Между заготовками выставляется необходимый зазор, а к торцам автор приваривает пластины.

К станине с двух сторон нужно приварить четыре отрезка уголка, которые необходимы для того, чтобы закрепить токарный станок на столе.

Из двух колец, отрезанных от круглой трубы, автор делает хомуты для подшипников, и приваривает к станине.

Также потребуется отрезать еще один кусок швеллера и приварить по торцам две пластины. В них нужно просверлить отверстия.

На следующем этапе автор занимается изготовлением мелких деталей, которые потребуются в процессе сборки токарного станка.

После этого необходимо будет изготовить подручник, а также переднюю и заднюю бабку.

После покраски деталей можно приступать к сборочным работам. Сначала к станине крепится платформа с двигателем, потом устанавливаются шкивы.

На шкивы натягивается ремень. Желательно также изготовить металлический кожух для ремня. Техника безопасности этого требует.

На последнем этапе устанавливается подручник и задняя бабка. Потом останется только выполнить подключение электродвигателя и вывести кнопку включения/выключения на лицевую сторону станины.

Видео по теме

Подробно о том, как изготовить токарный станок по дереву из подручных материалов, можно посмотреть на видео.

ОЧЕНЬ СИЛЬНО!!!ДВИЖОК от стиралки,старый ШКИВ и швеллер!!!ENG SUB

Как собрать токарный станок из бензопилы

Токарный станок — мечта каждого мастера. Но не каждый способен эту мечту воплотить в жизнь, потому что заводские деревообрабатывающие станки стоят недешево.

Однако если вам нужен настольный токарный станочек для изготовления декоративных подсвечников и обработки небольших деревянных заготовок, то его можно изготовить своими руками.

Вариантов масса: например, можно сделать станок из болгарки или электродрели.

Чаще всего в качестве привода используют электрический двигатель. В сегодняшней статье рассмотрим еще один вариант — как собрать токарный станок на базе бензопилы.

Этой необычной (но однозначно интересной!) идеей поделился с нами автор YouTube канала CoolThings.

Изготавливаем основание

Из чего сделать основание токарного станка — на ваше усмотрение. Можно использовать швеллер или строительный уголок. В данном случае мастер решил сделать его из прямоугольной профильной трубы.

Отрезаем две заготовки из профтрубы и свариваем их вместе, как показано на фото ниже. По краям (на нижней части основания) привариваем еще две заготовки из профиля, которые будут выступать в роли опорных ножек.

«Доработка» бензопилы

Разбираем бензопилу, снимаем шину с цепью, сцепление, приводную звездочку и шайбы.

Потом нужно будет изготовить приводной вал токарного станка. Для этого используется кусок круглой трубы с внутренней резьбой, круглая пластина и стальной круглый пруток.

После этого приступаем к обратной сборке бензопилы.

Сначала надеваем кольцо с наружной резьбой, потом устанавливаем сцепление. Сверху устанавливаем приводной вал и накручиваем его на кольцо с резьбой.

В том месте, где крепилась направляющая шина, необходимо закрепить кусок металлической пластины. Привариваем пластину к основанию токарного станка.

На следующем этапе изготавливаем и устанавливаем на приводной вал самодельный держатель — для фиксации обрабатываемой заготовки.

Изготовление центрирующего конуса

Отрезаем кусок круглой трубы. Вставляем в него подшипник с предварительно изготовленным конусом.

После этого отрезаем резьбовую шпильку подходящей длины и привариваем к задней части конуса.

На шпильку накручиваем гайки и привариваем к ним металлическую пластину. Затем пластину нужно будет приварить к основанию.

Как сделать регулируемый подручник

Отрезаем два куска строительного уголка. В одной из полок каждой заготовки вырезаем пазы. Привариваем крепления к станине. Подручник изготавливаем из профильной трубы. К нижней части необходимо приварить два «ушка», чтобы можно было закрепить на направляющих.

Приступаем к работе

Подготавливаем деревянную заготовку нужного размера и устанавливаем ее между держателем и конусом.

Пододвигаем подручник максимально близко к заготовке, фиксируем его, вооружаемся стамеской по дереву и приступаем к деревообработке.

Видео по теме

Подробно о том, как собрать токарный станок из бензопилы, можно посмотреть в видеоролике ниже. Спасибо за внимание.

COOLTHINGS DIY | MINI TORNO CASERO DIY | TORNO para MADERA con un motosierra

Настольный токарный станок с приводом из электродрели

Рассмотрим еще один из вариантов изготовления самодельного токарного станка по дереву.

Необходимые материалы:

• двутавровая балка;
• листовой металл;
• подшипник;
• болт с гайками;
• стальной кругляк;
• полоса металла.

Своим опытом изготовления и сборки самодельного токарного станка по дереву поделился с нами автор YouTube канала Diamleon Diy Builds.

Основные этапы работ

Первым делом отрезаем кусок двутавра подходящей длины. Потом вырезаем ненужную часть, чтобы получились две опорные стойки по краям.

Из толстого листового металла вырезаем заготовку прямоугольной формы. По центру вырезаем в ней продольный паз.

Устанавливаем заготовку на опорные стойки и привариваем.

К верхней части станины привариваем две металлических рейки, которые будут выступать в качестве ограничительных бортиков.

На следующем этапе из кусков листового металла изготавливаем заднюю бабку. К ее верхней части надо приварить направляющую из шестигранных гаек.

В качестве ходового винта используется болт. Конец болта нужно расточить на токарном станке, чтобы можно было установить подшипник.

Из стального кругляка вытачиваем конус. Растачиваем внутреннее отверстие до требуемого диаметра и насаживаем на подшипник.

К головке болта привариваем самодельную ручку, изготовленную из металлической полосы и отрезка стального прутка.

Устанавливаем заднюю бабку на станину. Для фиксации задней бабки во время работы токарного станка используется болт с гайкой.

На противоположной от задней бабки стороне станины привариваем металлический брусок. К нему надо будет приварить хомут для электродрели.

В завершении останется только изготовить подручник. Крепим его к станине. Потом устанавливаем дрель.

Самодельный токарный станок по дереву готов!

Устанавливаем деревянную заготовку, поджимаем ее при помощи конуса на задней бабке.

Пододвигаем поближе подручник, и можно приступать к обработке детали. В качестве резца по дереву вы можете использовать столярную стамеску.

Видео по теме

Пошаговый процесс изготовления данной «версии» токарного станка по дереву можно посмотреть ниже — в авторском видеоролике.

How To Make A Lathe Machine | Diy Homemade Woodworking Lathe Machine | DIY

Токарный станок из электродвигателя и ручной циркулярки

У мастеров-самодельщиков существует простое правило: если нет возможности что-то купить для мастерской, но очень нужно, значит, остается только один выход — попробовать сделать своими руками. Это касается и токарного станка.

Полноценный агрегат по заводским стандартам изготовить, конечно, не получится. Но в данном случае нам это и не нужно.

Автор YouTube канала FACIL LH поставил перед собой задачу смастерить мини станок, на котором можно будет округлять деревянные бруски.

Необходимые материалы

• электродвигатель;
• ручная циркулярная пила;
• доски;
• резьбовая шпилька;
• различные метизы.

Сборка токарного станка

Электродвигатель будет выступать в качестве привода и передней бабки. Поэтому необходимо посадить на вал фиксатор для крепления обрабатываемой заготовки. Сделать его можно из гайки и куска резьбовой шпильки.

Дополнительно по бокам гайки надо будет приварить боковые зубцы, вырезанные из листового металла. В гайке высверливаем два соосных отверстия и нарезаем в них резьбу. Вкручиваем винты.

Надеваем приспособу на вал электродвигателя и фиксируем ее с помощью винтов. Проверяем, надежно ли фиксатор держится на валу.

Станину изготавливаем из досок или фанеры.

Крепим регулируемые боковые направляющие для дисковой пилы. Изготавливаем и устанавливаем заднюю бабку с центром.

Принцип работы

Устанавливаем деревянную заготовку — в данном случае это деревянный брусок. Надежно фиксируем ее.

Затем поднимаем боковые направляющие на нужную высоту и фиксируем барашковыми гайками. Устанавливаем опорную площадку с циркулярной пилой, включаем электродвигатель, после чего можно приступать к работе.

Видео

Пошаговый процесс сборки самодельного токарного станка можно посмотреть в видеоролике ниже.

Yo mismo no lo Creía! Una Idea brillante que vale la pena ver!

Как сделать деревянные шары на мини токарном станке

Сделать деревянные шары для различных поделок своими руками можно на токарном станке. Но какой способ выбрать, чтобы работа заняла минимум времени, а результат оправдал ожидания?

В данном обзоре рассмотрим один из самых простых и быстрых способов, как сделать деревянные шары в домашней мастерской.

Причем для этого вполне подойдет даже самодельный мини токарный станок. Подробно о том, как его собрать, читайте здесь.

Мини токарный станок необходимо закрепить с помощью струбцин на рабочем столе сверлильного станка. В качестве заготовки используется деревянный брусок (можно точить, например, граб, дуб, ясень или другие породы дерева).

Технология изготовления деревянных шаров

В патроне сверлильного станка мастер зажимает коронку по дереву нужного диаметра. Потом нужно включить мини токарный станок, и можно приступать к работе. Коронку необходимо постепенно «вдавливать» в деревянный брусок, пока не получится готовый шар.

Поскольку поверхность изделия получается достаточно грубой, нужно будет ошкурить деревянный шар наждачной бумагой. Обратите внимание, что из одного бруска можно сделать несколько шаров.

Механический токарный станок по дереву с ножным приводом

В данном обзоре автор YouTube канала Grandpa Amu покажет, как сделать простейший токарный станок по дереву с ножным приводом. То есть работает он без электричества.

И простейший — в плане конструкции. Чтобы сделать такой станок своими руками, все же придется немного потрудиться.

Первым делом необходимо будет подготовить деревянные бруски. Затем делаем пазы и шипы, чтобы можно было соединить заготовки друг с другом.

Возможно, вам интересно будет узнать, как сделать станок для рубки металла. Мастер использует рессору для изготовления ножей.

Из подготовленных заготовок собираем основные элементы каркаса.

Потом собираем и сам каркас (раму). Далее необходимо будет изготовить основные детали токарного станка.

Основные этапы работ

На следующем этапе автор делает два крепления для приводного вала. В креплениях надо сделать посадочные места под подшипники. Потом собираем все детали вместе.

Устанавливаем собранный узел на раму. После этого изготавливаем токарный патрон, и надеваем его на приводной вал. Фиксируем саморезом. Также надо сделать заднюю бабку.

В нижней части рамы располагаются две педали. С помощью «тросика» из веревки и полос из резины педали соединяем с приводным валом. Устанавливаем подручник, и можно работать.

Видео

Как своими руками собрать токарный станок по дереву с ножным приводом, смотрите на видео ниже. Обзор подготовлен на основе видеоролика автора — с YouTube канала Grandpa Amu.

阿木爷爷用木头做神奇车床，不用电力，能做很多漂亮的工艺品

Андрей Васильев

Задать вопрос

Самодельный токарный станок по дереву своими руками

Самодельный токарный станок пытаются сделать многие мужчины. Ведь для гармоничного развития личности в любом возрасте необходимо что-то делать своими руками. Многие находят, что работа на несложном токарном станке позволяет насладиться процессом создания изящной вещи из неотёсанного чурбана. Покупать готовые станки оказывается довольно дорого. В этой статье приводится инструкция того как сделать токарный станок своими руками.

Простейший самодельный токарный станок для обработки деревянных заготовок состоит из нескольких основных частей: рамы, передней и задней бабки, ведущего и ведомого центров, электропривода, упора для резца. Все основные части показаны на рисунке. Рама служит станиной и опорой для всех механизмов станка. Передняя бабка неподвижна. Она является базой для размещения основного узла вращения. В ней расположен передаточный механизм, связывающий электродвигатель и ведущий центр. Через ведущий центр вращательное движение передаётся заготовке. Задняя бабка свободно перемещается вдоль рамы. В зависимости от длины заготовки её перемещают так, чтобы через ведомый центр прочно закрепить обрабатываемую деталь.

Остановимся на приводе. Привод для токарного станка может быть использован любой, но он должен соответствовать по мощности и оборотам обрабатываемой заготовке. И если увеличение и уменьшение оборотов можно решить с помощью передаточной системы, то мощность двигателя останется неизменной. Теоретически подойдёт любой двигатель, даже на 200 Вт, однако если обрабатывать массивные заготовки, возможен перегрев и частые остановки. Для передачи вращения чаще всего используется ременная передача, некоторые пользуются фрикционной и даже цепной передачей. Возможен вариант и с отсутствием любых передаточных механизмов, где ведущий центр или патрон насаживается на вал электродвигателя.

Ведущий и ведомый центра должны располагаться на одной оси, в противном случае заготовка будет вибрировать. Должно выполняться три условия: центровка, фиксация и вращение. В лобовых токарных станках используется лишь ведущий центр. В этом случае фиксация заготовки осуществляется с помощью кулачкового патрона или планшайбы.

Как можно заметить самодельный токарный станок для обработки древесины несложно изготовить самому в домашних условиях. И хотя придётся потратить немного денег, вы сэкономите большую часть средств и получите настоящее удовлетворение.

Станина (рама) может быть собрана из металлических уголков или профилей, а может состоять из деревянных брусков. Главное, чтобы обеспечивалось жёсткое крепление обоих центров. Рама проектируется так, чтобы при настройке задняя бабка могла перемещаться вдоль оси вращения. Перемещаться должен и упор для резца (подручник). А после установки нужного положения следует также обеспечить жесткую фиксацию всех опорных элементов станка. Ещё в процессе разработки схемы будущего токарного станка нужно определиться с целями. Какие приблизительно заготовки планируется обрабатывать. От этого зависят конечные размеры и форма элементов конструкции.

В зависимости от назначения токарного станка подбирается тип и мощность электропривода . Именно он передаёт нужное усилие вращающейся детали, поэтому должен иметь характеристики, соответствующие испытываемой нагрузке. Оказалось, что коллекторные двигатели (как в электродрелях) меньше всего подходят для устойчивой работы в качестве привода. При отсутствии нагрузки обороты неконтролируемо возрастают, и заготовка под действием экстремальных центробежных сил может вылететь из фиксаторов. Это опасно. Возможно использование таких двигателей с редуктором, ограничивающим бесконтрольный разгон заготовки. А вот при вытачивании миниатюрных деталей с небольшой массой в случае с электродрелью беспокоиться не о чем.

Для обработки заготовок диаметром 10см и 70см длиной, рекомендуется использовать асинхронный электродвигатель с номинальной мощностью свыше 250 Вт. Такой тип электроприводов имеют устойчивость частоты вращения при наличии нагрузки, и у них нет экстремального увеличения частоты вращения при полном отсутствии нагрузки и большой массе вращаемой заготовки. Среди недостатков можно назвать снижение интенсивности вращения при увеличении нагрузки на вал двигателя, однако для токарного станка количество оборотов ниже 3000 вполне приемлемо и позволяет обходиться без дополнительных шкивов.

С другой стороны, если не использовать ременную передачу, а использовать вал двигателя как часть ведущего центра, то подшипники внутри электромотора претерпевают нагрузки, на которые они не рассчитаны. Подшипники вала электродвигателя рассчитаны только на нагрузку, приложенную под прямым углом, а в самодельном токарном станке получается, что присутствует ещё и усилие, направленное вдоль вала. Это приводит к быстрому разрушению подшипников электродвигателя. Поэтому можно скомпенсировать продольную силу. Для этого нужно сделать упор с обратной стороны вала. Обычно там есть технологическое углубление. В зависимости от конструктивных особенностей мотора нужно найти опору в его задней части и сделать такое же углубление и поместить между торцом вала и опорой шарик подходящего размера. Упор должен жёстко прижимать шарик к валу иначе толку от такого подшипника будет мало.

Как изготовить своими руками ведущий центр самодельного токарного станка . Есть три способа и все они показаны на чертеже. Самый простой способ – подобрать тонкостенную трубку, которую можно с трудом насадить на вал. Выпиливаем с одного конца зубцы, а другим концом набиваем на вал. Такой ведущий центр прост в изготовлении, но не универсален, его трудно демонтировать, а работать можно будет только с двумя центрами. Второй способ более практичный. Он называется планшайба. В отверстия планшайбы вставляются заострённые винты М4, М5 с контрагайками. При работе с ней необходим защитный кожух. Третий вариант – простой патрон. Такой центр сложнее всего изготовить и каждый раз нужно подгонять более широкую заготовку под размеры патрона. Однако такой способ передачи крутящего момента заготовке считается самым подходящим.

Ведомый центр может быть неподвижным или вращающимся. Располагается он на задней бабке токарного станка. Если центр неподвижный, то его можно изготовить из обычного болта, заточив под конус конец резьбовой части. В бабке также подразумевается наличие внутренней резьбы. Тогда вращая заострённый болт можно прижимать деревянную заготовку между центрами. То есть ход болта должен составлять 20-30мм, остальное расстояние выставляется перемещением задней бабки по направляющей оси. Отшлифованный заострённый болт (ведомый центр) перед работой следует смазать машинным маслом, чтобы избежать дымления заготовки.

• Скачать чертежи самодельных токарных станков



Свежие записи:

изготовление станины, бабок, установка двигателя и резцов

Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.

Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь. Для их изготовления недостаточно топора или стамески, необходим токарный станок.

Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.

Не забудь поделиться с друзьями!

Содержание статьи

• Зачем нужен и как он устроен
• Изготовление станины
• Электродвигатель для станка
• Прямой привод или ременная передача
• Передняя и задняя бабка
• Опора для инструмента: подручник
• Резцы по дереву
• Мини-станок для мелких работ
• Станок из электродрели

Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

• станина, на которой закреплены все составные части;
• электрический привод;
• передняя бабка;
• задняя бабка;
• подручник.

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

фрезерные, токарные и сверлильные станки для домашней мастерской (110 фото)

Использование фрезеровочного станка бывает различным. Некоторые могут выполнять одну функцию, некоторые – несколько. Однако его покупка может быть довольно дорогой для простого обывателя. Поэтому, если вы хотите сэкономить, то наилучшим вариантом для вас будет сделать его дома своими руками. В данной статье вы узнаете, как это сделать.

Обычно дерево обрабатывает по кривому и прямому контуру. Основную работу совершает металлическая головка ножа, которая с большой скоростью двигается вверх и вниз.

У фрезеров могут быть различные варианты строения (и у каждого есть как свои плюсы, так и минусы):

• Одношпиндельная (шпиндель установлен в вертикальном положении)
• Однишпиндельные с подвижным шпинделем (можно менять угол наклона)
• Копировальный вариант фразера (размещение верхнее)
• То же, что и предыдущее, только размещение горизонтальное

Содержимое обзора:

• Как же изготовить токарный станок по дереву?
• Изготовление ЧПУ станка
• Какое оборудование нужно иметь?
• Фото станков по дереву своими руками

Как же изготовить токарный станок по дереву?

Намного проще, чем вы думаете. Но не без определенных сложностей и нюансов. Сделать его можно из дрели или с использованием электрического мотора, снятого с другого носителя. Мощность, однако, должна быть не выше 500 Вт. Для изготовления привода прекрасно подойдет дрель.

Перед началом работы создайте подробный чертеж изделия. Обратите внимание на все мелкие детали – они должны быть тщательно прорисованы. Особенно аккуратно отнеситесь к масштабу.

Из материалов, которые должны быть у вас, надо иметь:

• Станину из металла
• Подручник
• Заднюю бабку
• Электромотор

Аккуратно соедините все детали вместе, как показано на фото. Вот и все! Самодельный станок готов!

Изготовление ЧПУ станка

Изготовление ЧПУ станка немного отличается от технологии создания обычного станка тем, что здесь имеется программа, которая будет контролировать его работу. Однако, как и многие другие станки, в его основе лежит балка с прямоугольным сечением.

Важно для скрепления использовать не сваривание, а болты, так как это обеспечит большую прочность (вибрация на болты оказывает меньшее воздействие, чем на сварочные швы).

Постарайтесь предусмотреть возможность перемещения станка по вертикали. Это предоставит вам большее поле для экспериментов и использования вашей фантазии.

При сборке лучше всего начать с моторов. Они должны работать на электричестве и быть шагового типа. Прикреплять их надо прямо на ось, вертикально. Один будет двигать фрезер горизонтально, другой – вверх и вниз. После установки двигателей, переходите к прикреплению оставшихся частей конструкции.

Передаваться вращательные движения будут через систему ремней. Это обеспечит работу узловой системы.

Проверьте работоспособность фразера. Если все готова и нет дефектов, то можете подключать к нему программное обеспечение.

Какое оборудование нужно иметь?

Для того чтобы изготовить такой станок у себя дома, вам, в первую очередь, надо иметь три шаговых двигателя. Они будут определять движения вашего станка вверх, вниз и в стороны. Это является основой его функционала. Взять их можно из любого матричного принтера. Кроме них обязательно иметь в наличии пару железных стержней.

Конечно, иметь ровно 3 двигателя не обязательно – можно обойтись и двумя, имеющимися в матричном принтере. Но если вы хотите регулировать угол наклона, то третий двигатель вам обязательно понадобится.

К тому же, количество проводов управления значительно повышает количество операций, которые можно на станке выполнить. Учитывать также стоит градус поворота при одном шаге, обмоточное сопротивление и то, какое напряжение подается на двигатели.

Кроме всего вышеописанного, есть еще один вариант станка, который вы можете с легкостью изготовить в домашних условиях. Это шлифовальный станок.

Обычно делают ленточный станок – для обработки деталей тогда, когда они уже почти готовы. Изготовить его также сможет любой мастер. Главное – желание!

Итак, для начала, вам понадобится двигатель – его можно снять со старой стиральной машинки. Станину можно изготовить из листа металла. Обратите внимание, что стороны станины должны быть максимально ровными.

Затем вам понадобятся два вала. Сделать из можно и легкость из куска ДСП. Один из них должен иметь прямое соединение с электродвигателем, а второй быть закрепленным на оси с узлами из подшипников.

Затем закрепить ленту на валах. Они должна располагаться ровно посередине. Самый оптимальный материал для ее изготовления – наждачное полотно. Материал надо клеить очень близко друг к другу.

Подробнее с тем, как изготовить шлифовальный станок своими руками вы можете в видео в конце статьи. Таким образом, если вы хотите изготавливать какие-нибудь изделия из дерева дома, но не хотите тратиться на дорогостоящее оборудование, то можете с легкостью изготовить все в домашних условиях.

Фото станков по дереву своими руками

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Токарный станок с ЧПУ своими руками: чертежы самодельного аппарата

Для производства простых деталей в небольшой мастерской, выгодно иметь настольный токарный станок с ЧПУ.

Сделать его можно своими руками, используя шпиндельный блок от старого оборудования и шаговые двигатели с ручного электроинструмента. Часть деталей, включая станину, придется готовить самостоятельно.

Содержание:

• 1 Необходимые инструменты и материалы
• 2 Как сделать самодельный аппарат по дереву и металлу?
  • 2.1 Делаем опоры
  • 2.2 Собираем аппарат
  • 2.3 Изготавливаем 3-кулачковый патрон
  • 2.4 Делаем регулятор скорости вращения
  • 2.5 Выбираем источник питания
  • 2.6 Конструируем двухосевой держатель инструмента
  • 2.7 Настраиваем и регулируем
  • 2.8 Доработка
• 3 Советы и рекомендации
• 4 Чертежы
• 5 Возможные ошибки

Необходимые инструменты и материалы

Для создания токарного станка понадобятся обычные инструменты, имеющиеся у каждого любителя мастерить.

• дрель;
• болгарка с отрезным и зачистным кругом;
• сварочный аппарат;
• набор ключей;
• ручной слесарный инструмент.

Наличие фрезера значительно упростит работу. Если нет гладких валов и винтов из ненужного оборудования, то понадобится доступ к токарному станку.

Материалы подбираются из отходов:

• листовой прокат разной толщины;
• швеллера;
• ручки и лимбы;
• подшипники;
• крепеж.

Для станины токарного станка по дереву используют листы ДВП, ДСП, многослойную толстую фанеру. Электродвигатели подойдут от старой стиральной машины, пылесоса, непригодного электроинструмента.

Читайте также: токарный по дереву своими руками

Как сделать самодельный аппарат по дереву и металлу?

Начинать создание токарного станка с ЧПУ следует с разработки сборочного чертежа и деталировки. Затем выбираются из «хлама» подходящие куски проката для изготовления конкретных элементов станины и других узлов.

Основные узлы токарного станка с ЧПУ:

• станина с направляющими;
• передняя бабка;
• шпиндель;
• патрон;
• суппорт;
• салазки с резцедержателем;
• задняя бабка с центром;
• привод;
• компьютер и шкаф управления.

Корпуса выполняются из тонкого листа. Опорные конструкции и основания свариваются из проката толщиной от 8 мм.

Важно!

При проектировании следует учитывать материалы, которые будут обрабатываться на станке и величину напряжений, возникающих при этом.

Делаем опоры

На станине крепятся все основные узлы. Одновременно основание:

• обеспечивает соосность вращающегося и неподвижного центров;
• параллельность расположения направляющих и оси вращения;гасит вибрацию.

Для токарного станка по дереву достаточно взять плиту ДСП толщиной 30–40 мм. Снизу к ней прикрепить деревянные брусья вдоль торцов на расстоянии 10 мм от края. Они заменят ножки при установке станка на столе. отдельно стоящему оборудованию потребуются прочные опоры в виде трапецеидальных конструкций из бруса с наклонными поперечинами.

Важно!

Для станка, обрабатывающего металл, основание и стойки выполняются из металла: лист S 20 мм и швеллера 80–120.

Лист размечается под установку бабки, направляющих и двигателя. Делаются отверстия и крепится все к опорам. Можно собрать все основание совместно с опорами и после этого по подметке делать отверстия под крепеж.

Собираем аппарат

Передняя, задняя бабка и суппорт предварительно устанавливаются на опорную плиту. Проверяется их соосность и параллельность. После этого узлы закрепляются на станине.

1. Крепится к основанию передняя бабка.
2. Устанавливаются направляющие.
3. Монтируется ходовой винт.
4. На направляющие устанавливается суппорт, через него пропускается винт и крепится в муфте.
5. Выставляется задняя бабка – неподвижный центр.

Для обработки деталей разной длины, задняя бабка закрепляется через втулки на круглых направляющих или в основании опоры делаются продольные пазы, чтобы перемещать ее вдоль оси и зажимать болтами. Читайте также: самодельный токарный станок по металлу, изготовление, чертежи.

Изготавливаем 3-кулачковый патрон

Крепление планшайбы патрона к шпинделю осуществляется через резьбовую или коническую втулку. Ее можно выточить самостоятельно из дерева, желательно твердой породы. Для этого на место шпинделя закрепляется электродрель.

Сверло заменяется зенкером или зубчатой фрезой для ручного фрезера. Торец заготовки прижимается к инструменту и вращается вместе с ним. Резец подводится суппортом и перемещается поперечно салазками. Обработка производится в ручном режиме управления.

Для соединения с планшайбой, втулка изготавливается с фланцем по размеру отверстия в диске. Разметить 3 паза на планшайбе от центра строго под 120⁰. Они не должны до края 12–15 мм и от втулки быть на расстоянии 8–10 мм.

Вырезать фрезером пазы. Использовать режущий инструмент диаметром 8 мм – ширина паза. Если фреза тоньше, использовать шаблон.

Важно!

При отсутствии фрезы диаметром 8 мм, ровные закругленные края паза выполняются сверлом соответствующего диаметра, затем паз между ними вырезается другим инструментом.

Кулачки изготавливаются из металлического уголка. К торцу привариваются сегменты кольца, разрезанного из толстостенной трубы. В одной полке уголка сверлится 2 отверстия по размеру паза и через них болтами кулачки фиксируются в нужном положении на планшайбе.

Важно!

При обработке стали и чугуна возникают большие напряжения. Деревянный патрон не выдержит нагрузок и разрушится. Необходимо изготавливать стальную: втулку и планшайбу.

Делаем регулятор скорости вращения

Скорость вращения электродвигателя не регулируется и не соответствует количеству оборотов детали для качественной обработки. Изменять ее можно, используя:

• зубчатое зацепление;
• ременную передачу;
• цепную передачу.

Изготовление звездочек в домашних условиях невозможно. Проще всего сделать шкивы разных диаметров, и вращать шпиндель от электромотора через ремень. В этом случае изготовив несколько деталей разного диаметра, перекидывая ремень, можно получать разую частоту вращения детали.

Справка! Ремень одновременно является защитой от перегрузок, он проскальзывает.

Выбираем источник питания

Токарному станку с ЧПУ оптимально подойдут шаговые двигатели. Ими проще, чем другими, управлять в автоматическом режиме через компьютер или электронный блок.

Можно на вращения шпинделя установить мотор со стиралки или другого поломанного домашнего оборудования. На привод суппорта подойдет менее мощный с дрели. Важно, чтобы они работали от сети 220 В.

Важно!

Коллекторный двигатель не подходит для настольных станков. При падении напряжения в сети у него увеличивается скорость – количество оборотов.

Конструируем двухосевой держатель инструмента

Резец вдоль оси вращения перемещается вместе с суппортом. Для поперечного движения на салазках делаются поперечные направляющие. Между ними устанавливается винт с ручкой на торце. Управление ручное.

Механическое перемещение при обрезке и обработке торцов можно осуществить, подключив винт к маленькому отдельному двигателю.

Настраиваем и регулируем

Устранить все люфты, качение деталей. Подтянуть подшипники. На шпинделе закрепить патрон в него вставить оправку. Электродвигатель переместить по направляющим в основании до полного натяжения ремня. Подвести неподвижный центр к детали. Включить обороты и проверить радиальное и осевое биение. Отрегулировать регулировкой задней бабки.

Проехать суппортом, с закрепленным к нему индикатором, по верхней и боковой поверхности оправки. Выставить с помощью клиньев, убрать перекос.

Доработка

Самодельный токарный станок подключается к блоку управления ЧПУ. Программа задается через включение и выключение двигателя, прямых и обратных оборотов.

Для изготовления деталей в полностью автоматическом режиме, устанавливается третий двигатель на поперечную подачу салазок.

Советы и рекомендации

Управление токарными станками ЧПУ осуществляется через запуск и остановку двигателей. На подачу каждого направления следует ставить шаговый электродвигатель:

• вращение шпинделя;
• продольное перемещение суппорта;
• поперечное перемещение резцедержателя.

При наличии других автоматических подач, каждая из них подключается к своему двигателю.

Станку с ЧПУ, даже самодельному, необходимы определенные условия эксплуатации и хранения:

• температура в помещении от +10 до +25 градусов;
• влажность ниже 80%;
• стабильное напряжение.

Электроника и электрооборудование чувствительны к перепадам напряжения. Для стабильной работы станка с ЧПУ, необходимо устанавливать стабилизатор напряжения.

Чертежы

Чертежи можно бесплатно скачать по ссылке — Чертежи

Возможные ошибки

Подключение к станку программы с числовым управлением сложный и материально затратный процесс. ЧПУ окупит себя только в случае производства больших партий деталей. Точность изготовления низкая. Самодельное оборудование будет востребовано при обработке дерева в мастерских по изготовлению мебели и других изделий. Металлические детали, требующие точности размеров и чистоты обработки, можно изготавливать в ручном режиме.

При монтаже основных узлов на станине сваркой получается монолитная жесткая конструкция. Но она имеет свои недостатки. При неподвижном соединении невозможно регулировать соосность центров и их параллельное расположение относительно движения суппорта. Приваривать можно только направляющие. Передняя и задняя бабка должны прикручиваться болтами с возможностью регулировки прокладками.

Центр задней бабки должен свободно вращаться. Если нет опорного подшипника, следует ставить шлифованную втулку из чугуна или бронзы. Токарный станок своими руками обойдется значительно дешевле покупного. Проектировать и изготавливать его интересно для умельцев.

7 УЧЕБНЫХ ПОСОБИЙ ДЛЯ СБОРКИ СТАНКОВ ПО МЕТАЛЛУ

Опубликовано: 23 февраля 2020 г. · Изменено: 26 июля 2021 г. Автор: Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы

Токарные станки по металлу – обязательный инструмент в любой мастерской; однако эти бесценные инструменты довольно дороги и могут значительно сократить ваш бюджет или финансовые планы. Тем не менее, вам не нужно беспокоиться. Имея небольшую сумму, намного меньшую, чем покупка заводского, вы можете построить себе токарный станок по металлу из кусочков и обрезков материала, лежащих в вашем магазине. Вы также можете купить несколько предметов в хозяйственном магазине, но ничего слишком дорогого.

Различные учебные пособия были тщательно составлены, чтобы в кратких или простых шагах научить вас делать токарный станок по металлу, соответствующий вашим строительным потребностям.

1.Самостоятельный токарный станок по металлу

Эта конструкция возникла из-за того, что конструктору необходимо было обработать некоторые отливки двигателя. Он построил этот простой токарный станок, чтобы помочь с простыми и понятными конструкциями в мастерской, в основном для небольших проектов для хобби.

Конструкция токарного станка по металлу выполнена таким образом, что он не выглядит самодельным; следовательно, используемые материалы были тщательно отобраны, чтобы придать ему хорошую отделку. Дизайнер также имел в виду затраты, поэтому используемые материалы были не такими дорогими.

Для этой конструкции он купил только шестигранные ключи и упорный шариковый подшипник. Остальная часть плана здания содержится в учебнике в формате pdf.

См. руководство

2. Самодельный револьверный станок по металлу

Этот токарный станок в основном используется для производства большого количества работ. Это также полезный инструмент в небольших мастерских, и его можно использовать как простой токарный станок с двигателем или коммерческий токарный станок с револьверной головкой. Этот токарный станок можно построить в мастерской с помощью тисков, настольной дрели, плоской холоднокатаной стали, серого чугуна и других материалов и инструментов.

Этот учебник в формате pdf содержит схемы плана здания и изображение того, как должна выглядеть готовая работа. Учебное пособие представлено в виде снимков книги или печатного материала. Если следовать букве, этот шестидюймовый токарный станок способен быстро и точно выполнять работу в вашей мастерской.

Кроме того, это недорогое изготовление, так как большинство необходимых материалов уже есть в мастерской.

См. руководство

3. Токарный станок по металлу своими руками

Этот четырехстраничный учебник «Сделай сам» можно сделать, используя всего несколько ручных инструментов. Некоторые из этих инструментов включают ножовку, сверла для груди, напильники, зажимы, сверла, метчики и штампы. Его передняя бабка используется для токарной обработки и сверления других деталей. В учебнике также есть размеры и диаграммы, которые помогут вам понять.

Кроме того, в этом руководстве вы найдете использованный план здания с надписями и чертежами. Этот учебник также можно найти в отсканированном печатном материале, поэтому вы можете не найти инструкции в пошаговом формате.

Возможно, вам придется делать заметки, чтобы выделить основные части руководства в пошаговом процессе.

Посмотреть руководство

4. Токарный станок по металлу своими руками

Это письменное руководство состоит из 12 шагов. Каждый из этих шагов подробно объясняет, как легко сделать свой токарный станок по металлу. Во-первых, подготовьте эти инструменты к использованию: сталь, крепежный болт, сверлильный станок или ручную электрическую дрель, двигатель, немного алюминия и несколько метчиков для нарезания резьбы.

В этом уроке вы также найдете ссылку на создание нескольких других вещей из металлолома в магазине, от которых иначе вы бы избавились. В шагах 1-3 руководства показано, как сделать основание вашего токарного станка по металлу, используя цинк-алюминий.

Далее вы узнаете, как сделать кровать, тележку, установить клин и установочный винт. После того, как вы это сделаете, вы прикрепите поперечный салазок, а затем отполируете поворотную площадку. Наконец, вы начинаете собирать детали, включая составной вертлюг.

В учебнике есть список материалов, среди которых масляная краска, макетная жидкость, защита для глаз, штангенциркули, автоматический кернер и т.  д. Учебник довольно интересный, так что разобраться в нем не составит большого труда.

Ознакомьтесь с руководством

5. Самодельный мини-токарный станок по металлу

В этом видеоуроке пошагово описан процесс изготовления токарного станка по металлу. По словам дизайнера, это полезно для создания любых увлечений строительством своими руками, которые могут быть у них. Однако это видео разделено на множество частей. Ссылка на следующую часть встроена в поле описания.

В этом видео дизайнер учит, как сделать станину частью токарного станка по металлу. Эта конструкция более прочная и жесткая, чем его первая попытка, и работает хорошо. Он также планирует заполнить станину этого металлического станка бетоном, эпоксидно-гранитным или полиэфирным гранитом, чтобы сделать станину более стабильной.

Хотя этот фрагмент делается за кадром, вы можете отметить это при создании своего.

6.Самодельный токарный станок по металлу

В этом кратком руководстве есть все, что вам нужно, чтобы быстро создать свой токарный станок по металлу. Это просто, и дизайнер находит время, чтобы показать каждый свой шаг на камеру. У учебника нет письменной версии или голосовых инструкций, но ему все равно легко следовать.

Прежде чем приступить к сборке собственного, мы рекомендуем вам сначала ознакомиться с деталями и инструментами, использованными в видео. Процесс прост, потому что используемые детали легко узнаваемы, а для тех, с кем вы, возможно, не знакомы, дизайнер включил их имена в руководство.

7. Токарный станок по металлу своими руками без токарного станка

Этот токарный станок по металлу был создан без токарного станка. В видеоуроке конструктор создает станину токарного станка из металла, а также работает с такими инструментами, как циркулярная пила, ножовка, дрель, алюминий, шурупы и другие. Учебник прост для понимания и прост в выполнении.

Заключение

Токарный станок по металлу — полезный инструмент для изготовления других инструментов в мастерской. Это снижает затраты на покупку простых инструментов, которые можно легко изготовить в мастерской. Все уроки, перечисленные выше, не так уж сложны и содержат подробные инструкции о том, как построить свой токарный станок по металлу. Письменные руководства в основном представляют собой файлы в формате PDF, которые вы можете скачать и сохранить на потом.

Взаимодействие с читателем

Планы по изготовлению токарных инструментов для деревообработки

Товаров: 7.

Показаны 1 — 7 из 7 позиций

• 18,00 € В наличии

  Чертежи токарного и дискового шлифовального станка

  Подробные чертежи самодельного токарного и дискового шлифовального станка для небольших мастерских по дереву и деревообработки. с дешевыми и легкодоступными материалами. Шлифовальный диск 250 мм с наклонным столом с левой стороны. Поддерживает другие аксессуары на этом веб-сайте, такие как шлифовальный станок и система для заточки стамесок и ножей.

  18,00 €

• 15,00 € В наличии

  Чертежи ленточно-шлифовального станка

  Подробные чертежи самодельной шлифовальной станции для небольших мастерских по дереву или деревообработки. Ленточная шлифовальная машина и шлифовальная машина для измерения толщины, которые можно прикрепить к токарному станку и дисковой шлифовальной машине на этом веб-сайте. Простая, легкая конструкция из дешевых и легкодоступных материалов. Чертежи токарных станков продаются отдельно.

  15,00 €

• 3,00 € В наличии

  Токарные станки для заточки зубил

  Подробные чертежи самодельного станка для заточки стамесок, которые можно прикрепить к токарному станку, на этом сайте. Простая, легкая конструкция из недорогих материалов. Это позволит вам заточить на токарном станке почти все виды токарных резцов по дереву. Чертежи токарного станка и шлифовального круга продаются отдельно.

  3,00 €

• 15,00 € В наличии

  Чертежи многоцелевой рабочей станции с вращающимся инструментом

  Подробные планы самодельной рабочей станции 3-в-1 для использования с вращающимися инструментами типа Dremel. Проекты «сделай сам», такие как маркетри, мастерские и инкрустации. Многоцелевая рабочая станция выполняет три функции: мини-дрель, фрезерный стол и токарный станок.

  15,00 €

• 0,00 € В наличии

  Чертежи лицевой панели и патрона токарного станка

  Бесплатные подробные чертежи самодельной лицевой панели и патрона токарного станка, идеально подходящие для работы по дереву и работы по дереву. Простая, легкая в сборке конструкция. Идеально подходит для использования с самодельным токарным станком на этом сайте. Это позволит вам делать чашки, миски и тарелки.

  0,00 €

• 5,00 € В наличии

  Токарный станок для заточки ножей Схемы

  Подробные планы по изготовлению токарного станка для заточки ножей. Это позволит вам заточить практически любой нож быстро, удобно и точно. Инновационный шлифовальный круг с наждачной бумагой. Вы можете быстро переключаться между зернистостью, и она не деформируется, в отличие от каменных кругов. Эта система заточки предназначена для использования с моим самодельным токарным станком. Токарные планы…

  5,00 €

• 3,00 € В наличии

  Чертежи складных ножей

  Детальные чертежи самодельного складного ножа, идеально подходящего для резьбы по дереву. Вдохновлен знаменитыми испанскими ножами от Taramundi. Их легко сделать, с простой конструкцией. Трение между лезвием и деревом действует как запирающий механизм. Я переработал старый стальной пильный диск, чтобы сделать лезвие. Широко используется в DIY и деревообработке.

  3,00 €

Показаны 1 — 7 из 7 позиций

В конструкции используются различные элементы, которые значительно облегчают нашу задачу. Одним из них, и очень популярным среди самодельщиков, может быть самодельный токарный станок по дереву . Так что в этом смысле для тех, кто любит собирать свои инструменты, покупка шаблонов для токарных станков по дереву становится отличным вариантом, чтобы лучше выполнять выполняемую работу.

Мы в Paoson понимаем это, поэтому мы предоставляем в ваше распоряжение широкий спектр чертежей токарных станков по дереву, с помощью которых вы можете создавать и воссоздавать такие инструменты.

Отличный каталог самодельных токарных станков по дереву и чертежей для токарной обработки по дереву

Если вы искали токарный станок по дереву определенной конструкции или самодельный мини-станок, и вам было трудно его найти, Paoson, несомненно, сможет удовлетворить ваши требования. С течением времени и напряженной работой мы росли, и теперь мы рады сообщить, что являемся одним из лучших вариантов, когда речь идет о покупке детальных проектов и планов по изготовлению самодельного токарного станка по дереву или токарных станков по дереву своими руками.

Все наши проекты соответствуют самым высоким стандартам качества. Мы много лет работали над планами и проектами DIY, поэтому наш опыт гарантирует надлежащую функциональность каждого из планов и инструкций, которые мы предлагаем. Итак, хотите ли вы мини-токарный станок своими руками, самодельный деревообрабатывающий станок, самодельный токарный станок или мини-токарный станок своими руками.

Качество по непревзойденным ценам

Как и разнообразие, качество становится одним из стандартов Paoson. Каждый из самодельных токарных станков по дереву , которые мы предлагаем, имеет сертификат качества. Мы также знаем, что цены являются поворотным моментом, когда дело доходит до выбора того или иного места для покупки. В Paoson мы предлагаем качество без повышения стоимости товаров.

Качество также в нашем сервисе, поэтому, если у вас есть какие-либо вопросы или предложения, мы предлагаем различные способы связи, с помощью которых вы можете связаться с нами. Мы будем рады встретиться с вами и развеять ваши сомнения.

8 самодельных токарных станков по металлу, которые вы можете сделать сегодня (обновление 2022 г.)

Если у вас есть токарный станок по металлу, возможно, вы ищете способы использовать его и делать симпатичные изделия ручной работы. Если это звучит как вы, вы пришли в нужное место.

Вот 8 различных чертежей токарного станка по металлу, которые вы можете сделать сегодня. Хотя некоторые из этих чертежей предназначены специально для токарных станков по дереву, вы все равно можете сделать эти чертежи на токарных станках по металлу.

8 идей для токарного станка по металлу своими руками

1. Мельница для перца

Инструкции см. здесь

Этот чертеж мельницы для перца — отличный токарный проект, если вы новичок. Продукт, безусловно, очень практичен, но его также относительно легко сделать. Хотя эта модель предназначена для токарного станка по дереву, ее можно изготовить и на токарном станке по металлу.

Инструкции, прилагаемые к этому плану, просты и понятны. Они включают видео, письменные инструкции, списки и даже изображения. Эти инструкции действительно достаточно просты для новичка.

2. Крышка банки Мейсона

См. инструкции здесь

Нет ничего хуже, чем банки Мейсона, но без крышек. Если у вас есть лишние банки Мейсона, но вам нужны крышки, вы можете сделать их на токарном станке по металлу. Этот план специально разработан для токарных станков по дереву, но вместо этого вы можете сделать крышку, используя токарный станок по металлу.

Этим планам легко следовать. Они включают в себя все, что вам может понадобиться, включая инструкции, изображения, советы по дизайну и даже маркетинговые идеи. Хотя есть несколько объявлений, реклама определенно стоит того для этого проекта.

3. Серьги

Инструкции см. здесь

Еще один очень симпатичный способ использования станка по металлу — это изготовление сережек. Эти серьги изготовлены из дерева и изготовлены на токарном станке по дереву, но вы можете сделать их и на станке по металлу.

Чтобы сделать эти серьги, вам нужно посмотреть видео на YouTube. Видео на YouTube понятное и понятное. К сожалению, письменных инструкций в паре с видео нет.

4. Медный свисток

См. инструкции здесь

Медные свистульки не всегда легко достать, но они могут доставить массу удовольствия. Если у вас есть токарный станок по металлу, вы можете научиться делать латунный свисток своими руками всего за несколько простых шагов и с помощью нескольких инструментов.

В этих инструкциях вы узнаете все этапы изготовления медного свистка своими руками. Шаги просты и легко следовать. Вы найдете письменные инструкции, изображения и графики, чтобы научиться правильно делать свисток. Даже два других пользователя сделали это, доказав, что эти инструкции понятны.

5. Металлические спиннинги

См. инструкции здесь

Эти крошечные металлические мисочки невероятно красивы. Они станут красивым акцентом. С помощью нескольких медных угольников и токарного станка по металлу вы сможете быстро превратить медные диски в красивые чаши.

Подробные и понятные инструкции. Каждый шаг содержит изображение, чтобы вы могли видеть, что вам нужно сделать, а также одно простое для понимания предложение. Такой подход к инструкциям гарантирует, что все поймут шаги, даже если вы впервые работаете с материалами.

6. Пружины

См. инструкции здесь

Если вам нужно сделать крошечные пружинки, вы можете использовать токарный станок по металлу. На этом сайте рассказывается, как сделать крошечные пружины своими руками, используя шерсть, зажимы, металлическую планку и некоторые другие инструменты. Инструкции разбиты на часть 1 и часть 2.

Это одни из самых подробных инструкций в нашем обзоре. Он включает в себя изображения, а также хорошо объясненные письменные инструкции. Эти подробные письменные инструкции содержат ответы на все ваши вопросы.

7. Инструменты для ручной гравировки

См. инструкции здесь

Нет ничего лучше гравировальных инструментов ручной работы. Делая инструменты самостоятельно, вы можете быть уверены, что они идеально подходят для вашей руки и ваших потребностей. Ремесленник в Усадьбе покажет вам, как сделать свой собственный с помощью токарного станка.

В этом видео вы узнаете, как сделать ручку на токарном станке по металлу. Видео простое и довольно расслабляющее для просмотра. Вам понадобится некоторый опыт, чтобы сделать ручки правильно. К сожалению, письменных инструкций нет. Итак, вам нужно ознакомиться с YouTube и элементами управления.

8. Токарный станок по металлу

См. инструкции здесь

Последний план в этом обзоре касается изготовления токарного станка по металлу. Этот план не требует токарного станка по металлу. Вместо этого он поможет вам сделать свой собственный токарный станок по металлу, который вы сможете использовать в других проектах. Этот план невероятно сложен в реализации и требует большого опыта.

Если у вас уже есть некоторый опыт, этот план очень тщательный. Он включает в себя множество изображений и инструкций. Он даже поставляется с учебными пособиями на YouTube, чтобы показать вам, как создать свой собственный токарный станок по металлу.

В чем разница между токарными станками по дереву и токарными станками по металлу?

Токарные станки по дереву и по металлу отличаются материалом, для работы с которым они предназначены. Токарные станки по дереву предназначены для обработки быков, тогда как токарные станки по металлу предназначены для обработки металла. Токарные станки по дереву часто меньше по размеру и проще в использовании, что делает их более экономичными.

Могу ли я использовать токарный станок по дереву на металле?

Важно не вставлять металл внутрь деревянной рейки. Металл может повредить деревянную планку. Однако можно использовать деревянные заготовки в токарных станках по металлу. Токарный станок по металлу достаточно прочен, чтобы обрабатывать дерево. Вот почему мы рекомендуем детали для деревообработки для проектов токарных станков по металлу.

Как безопасно пользоваться токарным станком по металлу

Независимо от того, какой токарный станок вы используете или над каким проектом работаете, крайне важно оставаться в безопасности. Металлические токарные станки невероятно опасны при неправильном использовании.

При работе на токарном станке всегда надевайте защитные очки с боковой защитой. Вы также захотите убрать волосы, снять аксессуары или украшения и снять перчатки. Другими словами, оттяните назад или удалите все, что может застрять в приборе.

Заключение

Если у вас дома есть токарный станок по металлу, попробуйте один из 8 планов выше. Эти 8 планов интересны, просты и потенциально продаются. Помните о безопасности!

Источники

• WVU Охрана окружающей среды и безопасность
• Монро Инжиниринг

Авторы избранных изображений: Ralphs_Fotos, Pixabay

Содержание

• 0116
• 1.3 3. Серьги
• 1.4 4. Стул латунный Разница между токарными станками по дереву и токарными станками по металлу?
• 3 Можно ли использовать токарный станок по дереву для обработки металла?
• 4 Как безопасно пользоваться токарным станком по металлу
• 5 Заключение

Как сделать самодельный токарный станок?

`;

К. Доу

Дата последнего изменения: 18 сентября 2022 г.

Токарный станок — это инструмент или машина, которая используется для резки, сверления, шлифования, накатки металлических, деревянных, резиновых или пластиковых деталей с целью изготовления из них симметричного объекта. Короче говоря, токарный станок используется для придания формы керамике, дереву, металлу, пластмассе, резине и т. д. На токарном станке можно изготовить многие вещи, такие как основания ламп, алюминиевые кастрюли, летучие мыши, ножки стола, музыкальные инструменты, чашки, кубки, тарелки, миски, вазы, подсвечники и так далее.

Существует множество видов токарных станков: металлообрабатывающий, деревообрабатывающий, стекольный, токарно-карусельный, декоративно-токарный и т. д. Соорудить токарный станок в домашних условиях можно, выполнив несколько простых действий. Для изготовления самодельного токарного станка потребуются некоторые вещи, такие как ручная дрель, металл для сверления, стальной штифт, опорные подшипники, сосновая доска, шурупы, сварочное долото, а также гайки и болты.

Чтобы начать делать самодельный токарный станок, первым делом нужно вырезать кусок металла и приварить его к верхней части стального металлического стержня. На эту толстую металлическую основу необходимо прикрепить деталь для точения по дереву. Для этого наметьте центральную точку металлической пластины и отметьте ее, что легко сделать, отмерив от одного угла до одной диагонали от него, а затем повторите это для двух других сторон. Метка, которая пересекает середину стали, будет точным центром. Теперь просверлите отверстия в этой основной металлической пластине вокруг центра. Затем закрепите его так, чтобы деревянную часть можно было прикрепить к этой основной металлической пластине.

Используйте четыре винта и пропустите их через отверстия в основной металлической пластине и детали для обработки дерева, которые будет обтачивать этот самодельный токарный станок. Теперь прикрепите опорный подшипник к сосновой доске, соблюдая разумное расстояние между ними. Вал токарного станка во время использования поддерживается опорными подшипниками, чтобы поддерживать его уровень. Пропустите конец вала и металлическую опорную пластину через опорные подшипники. Прикрепите вал к дрели, а затем включите дрель.

Таким образом все части соединяются друг с другом. Когда дрель включена, опорные подшипники позволяют валу вращаться, который, в свою очередь, вращает металлическую опорную плиту станка. Чтобы выточить деревянную заготовку на этом самодельном токарном станке, ее необходимо прикрепить к металлической опорной плите станка четырьмя прочными винтами. Винты должны быть вставлены в просверленное отверстие и затянуты. Этот самодельный токарный станок теперь готов точить деревянные детали и придавать им любую форму.

Как сделать самодельную собаку для токарного станка: Краткое руководство

Когда вы начнете создавать более сложные и высокоточные детали на токарном станке по дереву или металлу, вам понадобятся новые инструменты. Обычный инструмент, который машинисты предпочитают изготавливать самостоятельно, — это токарная собачка, а это значит, что вы можете захотеть создать свою токарную собачку для использования.

Собачку токарного станка Simples можно создать, используя увеличенную гайку, длинный болт, маленькую гайку и гайку, удерживающую инструмент. Обрежьте большой болт без резьбы, затем прорежьте в нем маленькое отверстие, приварите к нему длинный болт и согните его между 9От 0° до 75° для удержания патроном.

Важно знать, что обычно используются два типа токарных упоров: токарный упор с прямым хвостом и держатель с изогнутым хвостом. Гораздо проще создать токарную собачку с изогнутым хвостом, в то время как прямолинейная токарная собачка может потребовать некоторой точности, из-за которой вы можете работать над простой деталью в течение нескольких дней.

Содержание

Для чего нужен токарный станок?

Если вы режете цилиндрическую деталь между двумя центрами, вам понадобится токарная собачка или держатель токарного станка, чтобы передать вращательное движение вашей детали. Токарная собачка позволяет резать с высокой точностью по центральным отверстиям или центральному отверстию.

Собачка токарного станка делает то, что обычно делают трехкулачковый или четырехкулачковый патрон, заставляя деталь вращаться в соответствии со скоростью, установленной для станка. Тем не менее, из-за размера собачки токарного станка скорость станка должна быть уменьшена, чтобы гарантировать, что неуравновешенная нагрузка не будет проблемой.

Мы всегда рекомендуем потратить немного больше времени на токарную рейку, чтобы убедиться, что она не вызовет у вас проблем, когда вы начнете резать. Токарный станок часто используется с деревянными деталями необычной формы, так как вы можете легко просверлить отверстие прямо через деталь и центрировать все с помощью двух центров.

Какие инструменты вам понадобятся, чтобы создать своего токарного станка?

Зная, как пользоваться токарным станком, мы должны начать смотреть, какие инструменты вам понадобятся. В отличие от большинства других предметов, которые вы можете построить самостоятельно, токарная собака — это то, что вы хотите создать один раз и больше никогда не беспокоиться об этом.

Лучшие токарные упоры требуют некоторой работы и могут использоваться на токарных станках, чтобы гарантировать, что детали, которые вы режете, всегда будут идеально центрированы. Вы можете создать токарную собачку с помощью нескольких простых ручных инструментов, но мы рекомендуем вам иметь следующие инструменты для сборки лучшей токарной собачки.

• Токарный станок по металлу:  Наличие токарного станка по металлу гарантирует, что вы сможете вырезать любую круглую заготовку нужной формы, в том числе прорезать отверстие посередине. Если вы сделаете все проще и используете болт большего размера, токарный станок поможет вам легко удалить резьбу.
• Шлифовальный станок:  Шлифовальный станок — лучший инструмент для удаления заусенцев и получения абсолютно гладкой готовой заготовки. Мы всегда рекомендуем вам иметь подходящую шлифовальную машину, чтобы гарантировать, что все будет гладко и правильно обработано.
• Фрезерный станок: Фрезерный станок с несколькими режущими головками гарантирует, что вы сможете вырезать гораздо более сложные формы на своем новом токарном станке. Многие люди предпочитают использовать фрезерный станок, чтобы вырезать и нарезать резьбу в любом из отверстий, которые будут использоваться на собачке токарного станка.
• Кислородно-ацетиленовая горелка:  Вам не нужно будет приваривать части изогнутого хвоста к собачке токарного станка с помощью горелки. Тем не менее, мы рекомендуем вам использовать его, чтобы помочь вам создать идеальный изгиб хвоста, чтобы вам не пришлось создавать сложные альтернативы.
• Круглый стержень:  Изогнутый или прямой конец, который вы используете, предпочтительно должен быть изготовлен из куска круглого стержня. Это позволит легко прикрепить его к лицевой панели центра без необходимости формовать, шлифовать или резать слишком много проблем.
• Болт:  Мы всегда рекомендуем использовать обрабатывающие болты при креплении токарной собачки к обрабатываемой детали. Эти болты не ржавеют под воздействием масел и охлаждающих жидкостей, обычно используемых при резке на токарных станках по металлу, и не перегреваются при резке на токарном станке по дереву.
• Режущие инструменты: Режущие наконечники из быстрорежущей стали или наконечники из карбида вольфрама потребуются для резки нужного материала. Мы всегда рекомендуем иметь их под рукой при работе с токарным или фрезерным станком по металлу, так как это будут инструменты, которые вам понадобятся.
• Сварочные инструменты:  У каждого есть свое сварочное оборудование, и каждый практиковался в том, как использовать его так, как ему больше всего подходит. Мы рекомендуем вам использовать стиль сварки, который вам лучше всего подходит, так как при использовании токарная собачка будет подвергаться огромному инерционному давлению.

Какие материалы лучше всего использовать для сборки вашего токарного станка?

Мы видели все виды материалов, используемых для изготовления токарных станков, и мы видели, как многие из этих материалов терпят неудачу. Тем не менее, мы рекомендуем использовать либо мягкую сталь, либо алюминий, чтобы получить наилучшую токарную собачку, которая позволит вам иметь такую, которая прослужит гораздо дольше, чем вы ожидаете.

Использование пластика или дерева часто означает, что у вас есть токарная собачка, которая начинает выходить из строя, когда вы начинаете крутить на высоких скоростях. Есть несколько причин, по которым вам придется использовать мягкую сталь или алюминий, и мы рассмотрим их от начала до конца.

Токарные упоры из мягкой стали

Лучший, но и самый твердый материал для изготовления упора — мягкая сталь; с этим материалом очень легко работать, и вы можете настроить его по своему усмотрению. Мягкая сталь также доступна по цене, что позволяет вам создать несколько токарных собачек разных размеров и позволяет вам попробовать несколько раз.

Токарные кулачки, которые поставляют производители токарных станков, обычно изготовлены из чугуна с деталями из мягкой стали, которые были обработаны для идеальной работы. Простые токарные собачки часто создаются из металлолома из мягкой стали, который большинству людей приходится валять в мастерской.

Алюминиевые упоры для токарных станков

Алюминиевые упоры для токарных станков не вызывают такого большого дисбаланса при резке и лучше подходят для работы на токарных станках по дереву. Многие люди, которые делают токарные упоры из гаек, будут использовать алюминиевые токарные упоры, потому что большинство болтов и гаек сделаны из алюминия, особенно если они имеют большие размеры.

Если вы работаете с токарным станком по дереву, то алюминий будет означать, что вы можете легко создать токарную собачку, которая может вращаться на гораздо более высоких скоростях. С токарным станком с прямым хвостом собаки обычно вращаются с еще большей скоростью, что позволяет людям легко выполнять высокоскоростные точные разрезы.

Что нужно сделать, чтобы вырезать собственную изогнутую собачку на токарном станке?

Теперь, когда у вас есть готовые материалы и инструменты, мы можем приступить к вырезанию собачки токарного станка, что не так сложно, как большинство других деталей, которые вы будете создавать. Однако, если вы не делаете это должным образом, у вас может быть токарная собачка, которая соскальзывает, когда вы режете деталь, которую вы точите.

Лучшим токарным станком будет тот, который делает все, что вам нужно, но может создавать проблемы другим. Большинство машинистов и ремесленников заставляют своих токарных собак работать со своими токарными станками и помогают им создавать детали, которые работают должным образом, независимо от того, насколько велики детали.

1. Формирование собачки токарного станка

Первый шаг – вырезать отверстие для собачки; в зависимости от того, что вы используете, для этого может потребоваться режущий инструмент на токарном станке или концевая фреза на фрезерном станке. Сначала вам нужно отрезать внешнюю сторону собачки токарного станка и убедиться, что она круглая и гладкая; затем вы можете сократить внутренний диаметр.

Многие люди предпочитают токарную собачку, которая не является идеально круглой по внутреннему диаметру, что позволяет установочному винту выдвигать деталь в идеальное положение. Если вы используете гайку, убедитесь, что резьба полностью удалена, а деталь гладко отшлифована.

2. Сверление и вырезание отверстий на собачке токарного станка

На собачке токарного станка необходимо прорезать три отверстия, одно из которых необходимо нарезать, чтобы установочный винт работал должным образом. Первое крепление должно быть всего на несколько миллиметров больше, чем используемый вами стержень, чтобы вы могли вставить в него стержень и закрепить его во время сварки.

Если у вас есть фрезерный станок, вы можете вырезать отверстия и нарезать резьбу по мере необходимости. Тем не менее, сверлильный станок или ручной метчик можно использовать для сверления отверстий и нарезания резьбы в тех, которые вам нужно нарезать, при этом многие круглые токарные упоры имеют несколько установочных винтов для обеспечения надлежащего захвата.

3. Изгиб и сварка стержня для собачки токарного станка

Прежде чем приваривать согнутый хвост к собачке токарного станка, мы рекомендуем согнуть его под нужным вам углом. Это избавит вас от многих головных болей, так как Последним шагом в процессе будет приваривание изогнутой хвостовой части, чтобы обеспечить наилучшую посадку без повреждения собачки токарного станка.

Многие ошибочно приваривают хвост к собачке перед тем, как согнуть ее, что повреждает собачку. Зажим токарной собачки в тиски может привести к ее изгибу, а это значит, что вам нужно ее разогнуть, что вызовет головную боль, так как ваша недавно созданная токарная собачка не будет работать должным образом.

4. Проверка подгонки частей собачки токарного станка

После того, как вы создали собачку токарного станка, вам необходимо проверить ее посадку на токарном станке, используя два центра. Многие люди делают токарную собачку и предполагают, что она работает идеально, а затем сразу же начинают резать свою основную деталь, что приводит к дефектам и вырезам не по центру.

Мы рекомендуем протестировать токарную собачку на кусочке обрезков материала, чтобы убедиться, что новая токарная собачка будет работать идеально. Это гарантирует, что ваши детали не будут повреждены без возможности ремонта, поскольку многие люди не проверяют, правильно ли работают их токарные приспособления перед использованием.

Зачем используется токарная собачка?

В отличие от патрона, при использовании двух центров нет прямого контакта с обрабатываемой деталью и центром токарного станка. Вместо этого вы установите планшайбу с центром и будете использовать центр токарного станка, чтобы получить деталь, которую вы режете.

Собачка токарного станка передает вращение токарного станка на деталь, которую вы точите, используя изогнутый хвост или прямой хвост для соединения с токарным станком. Вот почему ваша собачка токарного станка должна иметь хвост, который правильно соединен с собачкой токарного станка, и чтобы собачка токарного станка была надежно соединена с деталью.

Если вы не уверены в том, как построить и использовать токарную собачку, мы всегда рекомендуем вам купить токарную собачку у производителя токарного станка. Это будет означать, что токарная собачка имеет идеальную форму, и вам не придется беспокоиться о нестандартных формах, и токарная собачка всегда будет работать идеально.

Заключение

Создание собачки токарного станка — это то, что попытается сделать большинство ремесленников и машинистов, и при создании своей первой собаки вы должны стараться сделать ее максимально простой. Мы рекомендуем убедиться, что ваша собачка токарного станка прочная и простая в использовании, и прикрепляться к токарному станку и деталям, которые вы обрабатываете.

Что бы вы ни делали, не всегда думайте, что вы можете вырезать идеальную деталь, используя только патрон.

Справочные материалы

Токарный станок по металлу – Часть 13: Токарный станок – Bing Video

Токарный станок – Википедия

Как пользоваться токарным станком? (Findanyanswer.Com)

Самодельная деревянная собачка для токарного станка – Homemadetools.Net

Ваша любимая самодельная собачка для токарного станка – The Home Shop Machinist & Machinist’s Workshop Magazine’s Bbs

Lathe Dog | Токарный станок, инструменты для металлообработки, самодельные инструменты (Pinterest.Com)

Я сделал токарную собаку в мастерской: 6 шагов – инструкции

21+ простых проектов по токарному станку по дереву и металлу для начинающих

У вас есть токарный станок дома или вы планируете его приобрести? скоро? Если да, то вам наверняка понравится делать разные вещи и произведения искусства.

Токарные станки очень мощные, так как с их помощью можно сделать так много вещей. Итак, что можно сделать на токарном станке по металлу? На токарном станке по металлу можно сделать столько крутых вещей: цветочные горшки, стаканы, металлические пули и оружие.

Если вы новичок в изготовлении изделий из дерева или ищете новые идеи для создания чего-то уникального, вы попали на нужную страницу. Сегодня в этом блоге мы составили список лучших проектов токарных станков по металлу для начинающих. От головоломок, молотков до деревянных мисок и шахматных коробок, вы можете буквально сделать так много вещей с помощью токарного станка.

Итак, если вам интересно узнать и вы хотите узнать о проектах токарных мини-станков в деталях, продолжайте читать! Начнем с того, что такое токарный станок и как он работает.

Что такое токарный станок?

Токарный станок — это обрабатывающий инструмент, используемый для обработки металла и дерева и выполнения различных функций и операций, таких как резка, шлифование, накатка, сверление, токарная обработка и многое другое. Он вращается и удерживает заготовку на патроне и фиксируется на резцедержателе.

Деревянная или металлическая деталь закреплена на вращающемся инструменте под прямым углом к ​​оси вращения. После этого удаляются все лишние и ненужные части материала, и в итоге получается заготовка красивой формы.

Доступно множество различных видов токарных станков, каждый из которых состоит из разных частей. Исходя из этого, они используются в токарной обработке дерева, металлообработке, прядении металлов, термическом напылении, восстановлении деталей и обработке стекла.

21+ простых и творческих проектов для начинающих по токарному станку по металлу

Источник: kingged.com

Если вы сомневаетесь, что проекты токарных станков сложны в изготовлении, взгляните на приведенный ниже список проектов мини-токарных станков из металла и дерева. Мы собрали все типы проектных идей, включая дерево и металл. Так что, будь то ваш первый раз или вы делаете это в сотый раз, вы обязательно найдете интересный проект в приведенном ниже списке.

И если во время работы над проектом вы испортите или сломаете рабочую деталь, вы всегда можете исправить это, сварив детали вместе с помощью сварочного аппарата TIG. Узнать больше о сварочные аппараты TIG здесь.

Перейдем к изготовлению деталей на токарном станке по металлу:

1. Невыпадающая гайка

и стержень с невыпадающим кольцом, и многое другое, это один из интересных и простых в изготовлении проектов токарного станка. Если у вас есть дети, для них это будет забавная игра-головоломка. Так как же кольцо входит в стержень?

Хитрость вот в чем: гайка или кольцо закрепляются на резьбовом стержне, а два конца стержня сконструированы таким образом, что они больше кольца. Вы должны попробовать снять гайку, поворачивая гайку в разные стороны. Вот подробный мастер-класс по изготовлению накидной гайки.

2. Стальная шкатулка для драгоценностей

Источник:garagetooladvisor. com

Вы ищете уникальный подарок для своей мамы, сестры или подруги? Идея шкатулки станет лучшим подарком любой женщине. Вместо того, чтобы покупать набор в магазине, на этот раз сделайте его сами!

Хотя эта металлическая/стальная коробка займет некоторое время, конечный продукт будет стоить потраченного времени! И самое главное, это почти невозможно создать. Сделать его можно из стали или любого другого легкодоступного материала. Даже будучи новичком, вы можете попробовать этот проект, так как в нем есть место для ошибки.

3. Молоток Полдинга

Источник: liveenhanced.com

Молоток для Полдинга, также известный как молоток, — еще один простой в изготовлении предмет для студентов и начинающих. Процесс довольно простой и легкий. С помощью токарного станка можно легко придать металлу любую форму, но следить за тем, чтобы его форма была симметричной.

Чтобы сделать этот молот, вам нужно создать две детали: нижнюю часть цилиндра и верхнюю горизонтальную часть. Ручка позволит вам показать свои отличные навыки работы с деревом, и для этого вам придется использовать инструмент для накатки. Вы также можете добавить дизайн вращения на ручке для индивидуального прикосновения.

Не забудьте внести свой вклад в дизайн рукоятки, чтобы сделать проект своим. Вы также можете создать набор молотков разных размеров и стилей.

4. Письменная печать

Источник:garagetooladvisor.com

Сделайте свое письмо более персонализированным с помощью милой печати. Это старая традиция, которая широко использовалась дворянами, купцами и мастерами гильдий. Они используют штампованный воск для печати писем и конфиденциальных документов.

Итак, если вы делаете проект токарного станка по металлу впервые, попробуйте этот простой проект по токарному станку по металлу. Это довольно просто, но выглядит очень привлекательно. Вы также можете подарить своим родным и друзьям.

5. Ручка для письма

Источник: liveenhanced. com

Еще один замечательный проект токарного станка по металлу для начинающих — ручка. Хотя это простая концепция, для ее создания требуется много времени. Вы должны сделать все части так, чтобы они подходили правильно. Для другого вида вы также можете комбинировать металл с деревом, а также выгравировать имена или детали, если вы планируете подарить это кому-то.

6. Держатель плашки для нарезания резьбы

Источник: liveenhanced.com

Посмотрев на изображение держателя плашки для нарезания резьбы, вы наверняка подумали, что это одна из самых сложных металлических конструкций. Мы не будем вам врать, да, сначала немного сложно понять его конструкцию, но как только вы все узнаете правильно, весь процесс будет таким простым. Вы можете построить этот держатель матрицы из круглого прутка, а затем прикрепить его к задней бабке мини-токарного станка.

7. Металлические пули

Источник: liveenhanced. com

Одна из самых популярных идей проекта токарного станка по металлу — пули! Многие люди выбирают свой первый проект токарного станка из-за его простоты в эксплуатации. К тому же, вы можете сделать много одинаковых пуль, и весь процесс практически одинаков для всех.

Видите, основная форма пули — конус, но при желании вы можете изменить ее форму по своему вкусу. Начните с сердцевины или небольшого металлического блока и работайте, вращая его.

Как только вы ознакомитесь со всем процессом, вам будет сложно воспроизвести пули. Вы можете попробовать разные формы и размеры, от маленьких пуль до больших, чтобы сделать процедуру более увлекательной и интересной.

Для справки посмотрите изображение выше или нажмите здесь.

8. Писец/ручка слесаря ​​

Источник: instructables.com Вот полное руководство по изготовлению металлической ручки, а если вы хотите сделать металлическую ручку, вот пошаговое руководство.

9. Обручальные кольца

Здесь вы можете увидеть, как просто и легко делать кольца. Если вы хотите сделать медное кольцо или обручальное кольцо, вы можете легко создать его с помощью токарного станка.

10. Ложка для мороженого

Источник: asharpeye.com

Хотите сделать что-то маленькое, но значимое? Попробуйте ложку для мороженого. Это один из популярных проектов малых токарных станков по металлу. Подробное видео ищите здесь.

Помимо этого, есть много других идей для проектов, таких как детские чашки, металлические миски и другие предметы искусства, которые вы можете попробовать.

Проекты токарного станка по дереву для начинающих

Источник: luxuryhomestuff.com

Теперь давайте перейдем к идеям проекта токарного станка по дереву. Да, вы можете создать так много творческих и замечательных вещей только из куска дерева. Вот некоторые из крутых идей проекта токарного станка по дереву.

11. Деревянные браслеты

Источник: luxuryhomestuff.com

Источник:garagetooladvisor.com

Начнем с деревянных браслетов! Одно из самых любимых украшений женщин и девушек, браслеты станут лучшим подарком. Хотя каучуковые браслеты и браслеты-цепочки в наши дни наиболее популярны, они по-прежнему не могут сравниться с элегантностью браслета, особенно когда кто-то его изготавливает.

Браслеты прочные и прослужат много лет. Вы также можете попробовать разные формы и дизайны, чтобы создать более уникальные изделия. Вы также можете включить своих детей в процесс создания проекта, так как им будет интересно наблюдать за этим. Убедитесь, что они не стоят слишком близко к машине.

12. Деревянные ложки

Источник:garagetooladvisor.com

Ваша бабушка расскажет вам, как важны деревянные ложки на ее кухне. При приготовлении соусов для макарон и других вкусных блюд использовались деревянные ложки, потому что древесина не вызывает никакой реакции, которая может изменить вкус. Металлическая посуда также может испортить такие продукты, как тесто и продукты, содержащие дрожжи или бактерии.

Если для нее так много значат деревянные ложки, ты можешь сделать для нее одну на токарном станке. Даже новички могут попробовать токарную обработку дерева, чтобы создать простые и изысканные ложки. Так что попробуйте этот метод и сделайте несколько красивых деревянных ложек.

13. Табуреты-свечи/кукольная мебель

Источник:garagetooladvisor.com

Вы любите миниатюрные вещи? Если да, то вам обязательно понравится этот милый крошечный предмет. Это функциональная деталь, которую можно использовать для многих вещей, таких как стулья для свечей или кукольная мебель, или для поднятия горшков с растениями. Простой и легкий проект, этот табурет станет забавным проектом токарного станка для вас и ваших детей. Вы даже можете использовать этот табурет, чтобы создать романтический вечер или место для кукол.

Вы также можете изменить размер по своему вкусу. Не волнуйтесь, если вам кажется, что этот табурет выглядит крошечным; вот почему это трудно сделать, но это неправда! Это один из самых быстрых токарных проектов с универсальным дизайном, который вы можете сделать.

14. Деревянная миска

Источник: staticflickr.com

Возможно, вы видели видеоролики о людях, создающих фантастические миски и сосуды с помощью токарного станка. Если вы очарованы ими, почему бы не попробовать сами! Благодаря простоте эксплуатации и конструкции даже новичку это можно попробовать.

От фруктов, изысканных сервизов до контейнера для хранения; Вы можете буквально использовать эту чашу по-разному. С помощью токарного станка и других инструментов вы можете выбрать стандартную невзрачную чашу или добавить различные узоры и рисунки.

Также читайте: CDX Flywood: все, что вам нужно знать

15. Шахматная коробка

Источник: UNSPLASH.com

Здесь — веселье. Шахматная доска! Эта шахматная доска, изготовленная из древесных материалов превосходного качества, представляет собой нечто невероятно увлекательное. Вы можете построить маленькую, среднюю или по своему вкусу.

Чтобы упростить обращение, вы также можете добавить ручки и затвор для открывания и закрывания. Вы можете легко сделать это на токарном станке по дереву; посмотрите видео здесь.

16. Деревянная рюмка

Источник: instructables.com

Да, рюмки обычно изготавливаются из хрусталя, но нет правила, что они должны быть сделаны только из стекла! Посмотрите на этот необычный деревянный стакан, который можно использовать в бытовых целях.

Вы можете сделать один из дерева и использовать его как для питья, так и для демонстрации. Добейтесь и создайте набор этих красивых стаканов, используя токарный станок по дереву. Так включите этот уникальный и элегантный деревянный предмет в свой домашний декор.

17. Пробки для бутылок

Источник: pinimg.com

Источник: instructables.com Вот полный блог с учебным пособием о том, как сделать деревянные пробки для бутылок на токарном станке.

18. Bottle Coasters

Source: shopify.com
