Станок фрезерный ОФ 55 — назначение и особенности

Сведения о производителе широкоуниверсального фрезерного станка ОФ-55

Отметим, что ОФ-55 имеет множество аналогов. В той же Германии ими считаются, например, Thiel (тип 58) или Maho, а в США и Великобритании – Alexander “Master Toolmaker”. Тем не менее, получив в 1945 году по репарационным поставкам из Германии подобное оборудование, специалисты Владимирского станкостроительного завода приступили к разработке собственного варианта широкоуниверсального фрезерного агрегата с индивидуальным электроприводом.

В послевоенные годы унификации названий металлообрабатывающих машин должного внимания не уделялось. Поэтому рассматриваемая техника до сих пор производится по индивидуальным заказам именно как ОФ-55 (от слов «Общего назначения Фрезерный», цифры 55 указывают год начала серийного выпуска). Кроме того, российское предприятие «Станкостроительный » производит широкоуниверсальный фрезерный станок ОФ-55 в модернизированном варианте под названием ФСМ-250. Это оборудование отличается повышенной точностью изготовления отдельных узлов, а также наличием шаговых двигателей (управляемых по частоте) и двигателя подачи.

Аналоги ОФ-55 периодически выпускаются в Белоруссии (Витебск, модель ВЗ-371), Украине (Одесса, модель ОММ 64S), Литве (Вильнюс, модель 676П), а также в КНР (модель ХВ-132). Единичным производством схожих по техническим возможностям и компоновке металлорежущих машин, адаптированных под собственные нужды, занимается также ряд неспециализированных предприятий.

При выборе производителя/продавца обращают внимание на состояние основных узлов, поскольку большинство единиц такого оборудования уже прошли модернизацию и капитальный ремонт.

Применение фрезерной установки ОФ-55 широкоуниверсальной модификации

Немецкое устройство FP-1 является прототипом ОФ-55. Как и предшественник, ОФ 55 используется для фрезерования заготовок. При обслуживании с горизонтальным шпинделем задействуют фрезы цилиндрические, фасонные или дисковые. Вертикальному шпинделю можно задать необходимый угол. Здесь используют концевые фрезы, шпоночные и торцовые.

Конструкция снабжена двумя механическими подачами: продольной и поперечной. Первая перемещает поверхность по ориентиру суппорта. Вторая подача задает движение суппорту по направляющим станины.

Электродвигатель обеспечивает работу в двух режимах: 1 тыс. об/мин и 1,5 тыс. об/мин.

Для поступательного движения стола и эксплуатации шпинделя станок снабжен 12 скоростями. Это обеспечивает качественную обработку детали. В зависимости от требуемого результата заготовку можно разместить на основном столе, угловом или универсальном. Заготовки, которым требуется деление, размещаются на круглом столе либо обрабатываются при помощи делительной головки.

В комплект станка входит удобный шкаф с инструментами и другие принадлежности. За дополнительную плату можно приобрести приспособления, которые расширяют возможности функций агрегата.

Функциональность

Расположение вблизи конструкции вибрирующих и тепловых источников может отрицательно повлиять на точность ее эксплуатации. Характеристики ОФ-55 позволяют выполнять на нем следующие функции:

• центрование;
• долбление;
• растачивание;
• сверление;
• развертывание;
• зенкерование;
• цекование.

Делительные устройства для фрезерных станков

Для машиностроительных предприятий и других механических производств наличие дополнительных приспособлений у ОФ-55 делает его широкоуниверсальным и незаменимым в изготовлении инструментов, деталей, плоскостей и других изделий. Паспорт модели говорит о возможности такого усовершенствования.

Фрезерный станок ОФ 55 отличается экономичной обработкой деталей, благодаря многоуровневому обороту подач и шпинделей. Чаще всего задействован агрегат в инструментальных и механических цехах машиностроительных производств.

Назначение и область применения

Модель ОФ-55 предназначается для производства инструментальной оснастки – штампов, пресс-форм, литейных моделей, а также для изготовления металлических корпусных деталей оборудования. Поэтому основу конструктивных решений составляют:

• Жесткая и прочная колонна, на которой имеется вертикально перемещающийся рабочий стол с Т-образными пазами;
• Приводной шпиндель, который можно перемещать вперед и назад;
• Приводные головки, имеющие возможность движения вперед и назад.

Перечисленные особенности позволяют устанавливать в инструментальных головках любые исполнения фрез – торцевые, дисковые, цилиндрические, фасонные. Соответственно на фрезерном станке ОФ-55 возможна обработка различных поверхностей – плоских, наклонных, имеющих пазы и выступы. Силовое фрезерование не рекомендуется.

Класс точности станка по ГОСТ 8-82 – П (повышенный). Это означает, что при соблюдении паспортных зазоров между подвижными элементами точность фрезерования находится в пределах ±6 мкм на длине перемещения технологической оснастки не более 200 мм. В процессе установки и последующей наладки допускаемые отклонения не должны превышать 0,04 мм/м.

Назначение и описание станка

Проектированием и изготовлением модели ОФ 55 занимался станкостроительный в городе Владимире, который начал свою деятельность с 1935 года. Его конструкторское бюро разработало и запустило в производство в 1967 году фрезерный станок ОФ 55, технические характеристики которого были на высоком уровне, и позволяли производить высокоточные изделия. Этот год можно считать годом выпуска. Модель уже давно не производится, однако высокое качество позволяет до сих пор эксплуатировать их на предприятиях.

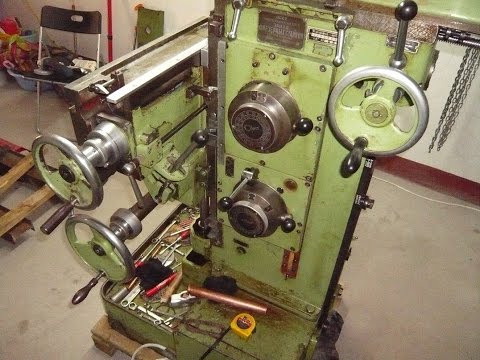

Станок ОФ-55 в профиль

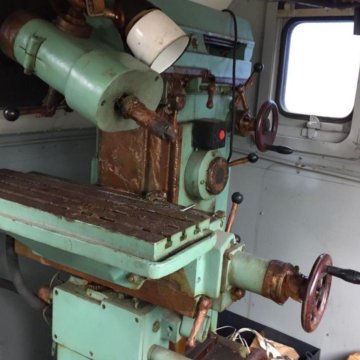

Внешний вид станка ОФ-55

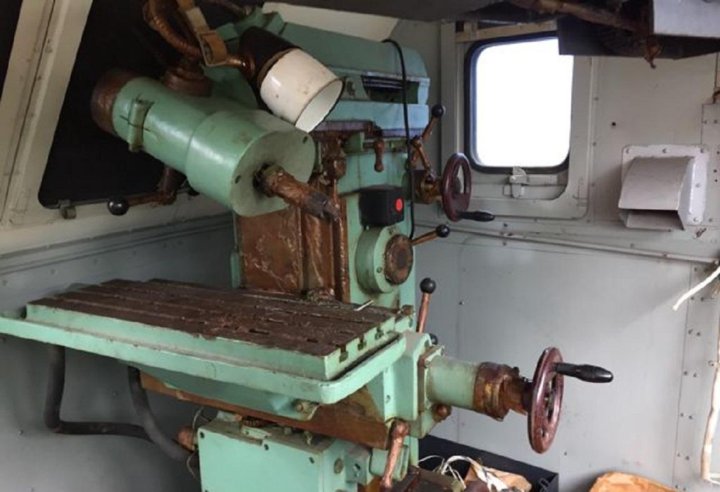

Станок ОФ-55 вблизи

Данный агрегат представляет собой станок консольно-фрезерного типа. Он является широкоуниверсальным, и предназначен обрабатывать детали с высокой точностью. Фрезерный станок модель ОФ 55 может обрабатывать заготовку фрезами разной конфигурации, используя два шпинделя. Агрегат может совершать продольные и вертикальные механические подачи, кроме того может осуществляться поперечное движение вручную.

Всю информацию о назначении, установке, обслуживании и эксплуатации изделия можно получить, прочитав руководство по эксплуатации фрезерного станка ОФ 55. В таблице приведены выборочные технические характеристики:

Полный перечень данных, а также кинематическая схема с описанием и комплект поставки на фрезерный станок ОФ 55 дает паспорт, входящий в руководство. В документации можно найти электросхему и карту подшипников ОФ 55, которые потребуются при обслуживании оборудования.

Скачать паспорт (инструкцию по эксплуатации) станка ОФ-55

Расшифровка названия станка затруднена, из-за отличия от стандартной маркировки. В отличие от моделей серийного производства, специализированные агрегаты в аббревиатуру включают буквы, которые присваивает завод-изготовитель. Цифры обозначают основной эксплуатационный параметр, в нашем случае ширина стола в сантиметрах.

Горизонтальный шпиндель и шпиндель вертикальной головки

Универсальность станка ОФ-55 обеспечивается возможностью монтажа разных головок – горизонтальной, стандартной вертикальной, высокоскоростной вертикальной и шлифовальной. Все головки могут отводиться назад и вперед по опорной колонне, чтобы обеспечить необходимую величину подачи. Рабочий стол присоединен к плоской вертикальной поверхности, имеющей Т-образные пазы, и предусматривающей подачу по вертикали и горизонтали. Скорость вращения шпинделей определяется характеристиками коробки передач.

Основные параметры:

• Расстояние от торца шпинделя до плоскости стола, мм – 105.
• Вылет, мм – 100.
• Пределы регулировки расстояния до горизонтально расположенного стола – 25…312 мм.
• Ход шпинделя в направлениях, мм: вертикальном – 290, продольном – 250, поперечном – 150.
• Скорость вращательного движения горизонтального шпинделя, мин-1 – 42…1250.
• Скорость вращательного движения вертикального шпинделя, мин-1 – 56…2450.

Изменение скоростей – ступенчатое, переключением пар шестерен (всего доступно 12 скоростей). Значение крутящего момента может быть изменено переключением скоростей вращения двигателя главного привода.

ОФ-55 Назначение и область применения широкоуниверсального фрезерного станка

ОФ-55 — первый широкоуниверсальный инструментальный фрезерный станок повышенной точности разработан и запущен в производство в 1967 году — аналог немецкого фрезерного станка FP-1.

Фрезерный станок модели ОФ-55 (ОФ55) предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, может быть повернут под углом.

Особенности конструкции и принцип работы станка

Станок ОФ-55 имеет две механические подачи — вертикальную (движение суппорта по направляющим станины) и продольную (движение стола по направляющим суппорта). Поперечная подача (движение шпиндельной бабки) — ручная.

Электродвигатель двухскоростной на 1000 об/мин и 1500 об/мин, мощностью 1,6/2,3 кВт 380 В.

Станок ОФ-55 имеет 12 скоростей вращения горизонтального и вертикального шпинделей и 12 подач стола в вертикальном и продольном направлениях.

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

К станку прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка ОФ-55 могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Класс точности станка П.

ОФ-55 Преимущества использования широкоуниверсального фрезерного станка:

• Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей
• Использование станка в инструментальных и механических цехах с мелкосерийным и индивидуальным производством
• Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
• Удобное (интуитивно понятное), классическое управление станком
• Небольшие габариты станка позволяют разместить его практически в любом помещении, в том числе и гараже
• Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания
• Подача СОЖ осуществляется электронасосом. Производительность электрического насоса 22 л/мин
• Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

ФС-250 Аналоги универсального фрезерного станка

• ФСМ-250/676М — Владимирский станко ВСЗ, г. Владимир
• ОММ64S, ОММ67S — «Микрон», г. Одесса
• ВМ130 — Воткинский машиностроительный завод, г. Воткинск
• ДФ-6725 — Дмитровский завод фрезерных станков, г. Дмитров
• ВЗ-371 — ВИЗАС, г. Витебск, Беларусь
• 676, 67К25ПМ, 67К25ПФ1, 67К25ПФ2-0 — Иркутский станкостроительный завод, г. Иркутск
• 6Т80 — Читинский станкостроительный завод, г. Чита
• 675П, 6725ПФ1, 67Е25ПФ1 — Ереванский завод фрезерных станков, г. Ереван, Армения
• 676П, 67К25ПР, 67К25ПФ1, 67К25ПФ2-0 — Вильнюсский станкостроительный г. Вильнюс (сегодня Vingriai, АО Вингряй, Литва
• X8132 — Shandong Rooy Manufacture Co. , Ltd., Китай

Габаритные размеры рабочего пространства и расположение органов управления

Подвижный рабочий стол снабжен горизонтальными Т-образными крепежными пазами, предназначенными для фиксирования заготовок с помощью стандартных прихватов. Оборудование оснащено параллельными тисками, которые позволяют закрепить заготовку наибольшими габаритами 90×90 мм.

Размеры горизонтального стола:

• Общая длина, мм – 720.
• Длина стола для закрепления фрезеруемого изделия, мм – 630.
• Общая ширина стола, мм – 298.
• Наибольшая ширина фрезеруемого изделия, мм – 260.
• Количество Т-образных пазов – 4.
• Расстояние между осями смежных пазов, мм – 50.

Габаритные размеры вертикального стола:

• Длина, мм – 553.
• Ширина, мм – 195.
• Количество продольных Т-образных пазов – 2.
• Расстояние между осями Т-образных пазов – 100.

Сечение и профиль Т-образных пазов соответствуют техническим требованиям ГОСТ 1574-91.

Вертикальная фрезерная головка

Рассчитана под хвостовики фрез, имеющих конус Морзе №4. Размеры посадочного места: глубина (включая цилиндрическую часть) – 107 мм, внешний диаметр – 55 мм, диаметр посадочного места под хвостовик – 31,267 мм. Продольная жесткость обеспечивается соответствующим посадочным местом вверху, а также опорой на два подшипника качения внизу. Характеристики головки, следующие:

• Регулируемое расстояние между торцом и столом, мм – 22…312.
• Наименьшее расстояние от оси до торца, мм – 100.
• Угол поворота головки, град – 45.
• Максимальное перемещение по оси, мм – 60.

Расположение органов управления консольно-фрезерным станком ОФ-55

Базовая модель характеризуется ручной системой управления (вращением соответствующих маховичков и рукояток) и механической, переключением скоростей электродвигателя.

Ручное управление располагается по обе стороны от фронта обслуживания, и включают в себя маховички:

• Передвижения стола;
• Передвижения шпинделя;
• Наладочного вращения деталей.

Ступенчатое переключение режимов работы производится рукоятками, а плавное – маховичками. Электроуправление производится при помощи кнопки общего стопа и кнопок управления скоростями двигателя.

Оборудование для фрезерования

Промышленностью производится металлорежущие агрегаты, которые подразделяются на девять групп. В шестую группу входят станки, выполняющие операцию фрезерования. Они могут обрабатывать поверхности, различные канавки, пазы, зубчатые колеса, шлицы и многое другое. Более широкую информацию содержит руководство по эксплуатации.

675 фрезер

По особенностям конструкции выделяются станки:

непрерывно действующие; консольные; бесконсольные.

По выполняемым операциям оборудование можно разделить на:

специализированное; общего назначения.

Каждый вид имеет отличительные особенности, описание которых содержит паспорт изделия. Для всех механизмов характерно движение фрезы и подачи, причем подача может относиться к обрабатываемой детали или фрезе. Также имеет значение величина такого параметра, как размер стола. Чтобы упростить обслуживание агрегатов, их унифицируют.

Станок ОФ-55 в разрезе

Наибольшую часть применяемого оборудования составляют консольно-фрезерные модели. Консоль, дающая при фрезеровке ряд преимуществ, снижает жесткость в месте соединения со станиной. Чтобы этого избежать увеличивают длину направляющих консоли. Для ремонтных и инструментальных участков налажено производство широкоуниверсальных станков, их назначение маленькая серия или единичное производство. Агрегаты имеют возможность работать с деталью в ручном режиме, используя винт подачи.

Следует помнить, что до начала работы должна быть внимательно изучена инструкция по эксплуатации.

Перечень органов управления фрезерного станка ОФ-55:

• Рукоятки дискретного управления всеми движениями подвижных узлов.
• Маховички плавного перемещения.
• Квадратный выход, при помощи которого осуществляется движение гильзы шпинделя.
• Стопорные рукоятки от возможного люфта стола в вертикальном или горизонтальном направлении.
• Пакетный выключатель общего останова.
• Кнопка управления системой охлаждения.

ОФ-55 Назначение и область применения широкоуниверсального фрезерного станка

ОФ-55 — первый широкоуниверсальный инструментальный фрезерный станок повышенной точности разработан и запущен в производство в 1967 году — аналог немецкого фрезерного станка FP-1.

Фрезерный станок модели ОФ-55 (ОФ55) предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, может быть повернут под углом.

Особенности конструкции и принцип работы станка

Станок имеет две механические подачи — вертикальную (движение суппорта по направляющим станины) и продольную (движение стола по направляющим суппорта). Поперечная подача (движение шпиндельной бабки) — ручная.

Электродвигатель двухскоростной на 1000 об/мин и 1500 об/мин, мощностью 1,6/2,3 кВт 380 В.

Станок имеет 12 скоростей вращения горизонтального и вертикального шпинделей и 12 подач стола в вертикальном и продольном направлениях.

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

К станку прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Класс точности станка П.

ОФ-55 Преимущества использования широкоуниверсального фрезерного станка:

• Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей
• Использование станка в инструментальных и механических цехах с мелкосерийным и индивидуальным производством
• Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
• Удобное (интуитивно понятное), классическое управление станком
• Небольшие габариты станка позволяют разместить его практически в любом помещении, в том числе и гараже
• Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания
• Подача СОЖ осуществляется электронасосом. Производительность электрического насоса 22 л/мин
• Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

ФС-250 Аналоги универсального фрезерного станка

• ФСМ-250/676М — Владимирский станко ВСЗ, г. Владимир
• ОММ64S, ОММ67S — «Микрон», г. Одесса
• ВМ130 — Воткинский машиностроительный завод, г. Воткинск
• ДФ-6725 — Дмитровский завод фрезерных станков, г. Дмитров
• ВЗ-371 — ВИЗАС, г. Витебск, Беларусь
• 676, 67К25ПМ, 67К25ПФ1, 67К25ПФ2-0 — Иркутский станкостроительный завод, г. Иркутск
• 6Т80 — Читинский станкостроительный завод, г. Чита
• 675П, 6725ПФ1, 67Е25ПФ1 — Ереванский завод фрезерных станков, г. Ереван, Армения
• 676П, 67К25ПР, 67К25ПФ1, 67К25ПФ2-0 — Вильнюсский станкостроительный г. Вильнюс (сегодня Vingriai, АО Вингряй, Литва
• X8132 — Shandong Rooy Manufacture Co. , Ltd., Китай

Схема кинематическая универсально-фрезерного станка ОФ-55

Работа на станке ведется в следующей последовательности. Движение от главного электродвигателя посредством ременной передачи передается ведущему валу. Закрепленные в имеющихся шпоночных пазах четыре пары шестерен при перемещении, обеспечивают нужную скорость вращения. Крутящий момент может быть передан на вал механизма подач, для обеспечения движения соответствующей шестеренной пары, управляющей движениями стола.

Прочие подвижные части станка управляются вручную.

Схема электрическая

Электропитание станком от сети напряжением 380 В передается выключателем, что определяется по включению контрольной лампы на панели управления. Далее нажимают одну из кнопок, которая соответствует скорости вращения электродвигателя 1000 или 1500 мин-1. Пуск двигателей (включая и привод подачи смазочно-охлаждающей жидкости) производится соответствующими магнитными пускателями. Запуск насоса при выключенном двигателе главного привода невозможен. Отключение системы управления производится кнопкой «Стоп». Для надлежащей электробезопасности схема оснащена устройствами аварийного отключения.

Гарантия и ремонт

Заводская гарантия на данное оборудование составляет 1 год. Сам агрегат должен подвергаться регулярному осмотру и диагностике, особенно при продолжительной и непрерывной работе. Наиболее часто встречающиеся поломки:

• засверления и заезды на поверхности стола;
• не включается станок;
• не работает индикатор сети;
• переборка шпиндельного узла;
• износ цанги;
• износ конуса шпинделя;
• сбит центр шпинделя;
• шпиндель не вращается или вращается с замедлением;
• резкое прерывание работы;
• разжатие цанги при работе.

При капитальном и восстановительном ремонте проводятся следующие работы:

• разборка станка с промывкой и протиркой всех деталей;
• замена подшипников в электродвигателях;
• замена приводных ремней;
• замена изношенных частей, шестерен, подшипников;
• смазка всех подвижных элементов конструкции;
• переборка насосов системы охлаждения.

После ремонта станок необходимо в обязательном порядке проверить на холостом ходу, проконтролировать шум, нагрев и точность обработки. При проверке работоспособности станка изготавливают тестовую деталь.

Консольно-фрезерный станок 6Т12 относится к оборудованию, которое предназначено для работы с деталями из чугуна, стали, различных сплавов. Агрегат отличается надежностью и жесткостью, является продолжением аналогичных агрегатов серии Р.

Используется в условиях единичного и серийного производства для различных отраслей промышленности. Станок является унифицированным и способен работать в трех режимах: автоматическом, толчковом и ручном. Основное преимущество для промышленности – высокая производительность и долгий срок службы данного оборудования.

Технические характеристики:

• Габариты вертикально расположенного стола, мм – 195×550.
• Габариты горизонтально расположенного стола, мм – 260×630.
• Допустимые перемещения узлов в направлениях пространственных осей Х, Y и Z соответственно, мм – 250;150;290.
• Крутящий момент, Нм – 145.
• Наибольшая скорость движения стола при фрезеровании, мм/мин – 935.
• Мощность главного двигателя, кВт (переключаемая) – 2,3; 1,6.
• Мощность двигателя привода насосной станции, кВт – 0,12.
• Габариты, мм – 1150×1100×1600.
• Масса в сборе (без инструмента), кг, не более – 850…900.

Прочие эксплуатационные параметры приведены в разделах, размещенных выше.

ZeniPower Size 675P Батарея для кохлеарного импланта, не содержащая ртути (60 шт.)

ZeniPower Size 675P Батарея для кохлеарного импланта, не содержащая ртути (60 шт.)

Этот товар представляет собой 1 коробку с 10 наборами циферблатов. Каждая карта набора содержит 6 батареек. Итого: 60 аккумуляторов.

Безртутные кохлеарные батарейки ZeniPower размера 675P изготавливаются из качественных материалов в соответствии со строгими производственными протоколами. Их система управления энергопотреблением сертифицирована в соответствии с политикой энергопотребления ISO 50001. Воздушно-цинковые батареи ZeniPower также безопасны для окружающей среды.

Торговая марка ZeniPower, занимающая третье место в мире по производству слуховых аппаратов и кохлеарных батареек, давно зарекомендовала себя благодаря качеству и цене. Их мощные аккумуляторы для кохлеарных имплантов могут более доступным образом обеспечить необходимую производительность для вашего речевого процессора импланта.

Напряжение: 1,45

Эксп.: 550 MAH

Химия: Zinc Air

Гарантия: 1 Год

Заменяет: VT675, XL675, AP675, 675HPX, 675A, R675ZA, 675AE, L675ZA, AC675E, A675, A675, DA67, A6, A675, DA67, A6, A675, DA67, A6, A675, A675, A675, A675, A67 7003ZD, PR44, AC675E, V675A, B900PA, DA675, 675HPX, PR-675PA и PZA675.

Совместимость: Кохлеарные импланты, требующие мощной батареи размера 675P.

Совет по использованию: Снятие пластикового язычка активирует аккумулятор. После извлечения воздушно-цинковые батареи начинают быстро разряжаться независимо от того, используете вы их или нет, поэтому важно не удалять язычок, пока вы не будете готовы использовать батарею.

Мы гарантируем полное удовлетворение или возврат денег. Мы предлагаем свежие запасы и доставку в тот же день для большинства товаров. Если вам нужна помощь в подборе воздушно-цинковой батареи для вашего устройства, позвоните, пообщайтесь или напишите в наш отдел обслуживания клиентов.

Toshiba High Power, 675p Cochlear Implant Batteries (60 PC)

Toshiba High Power, 675p Cochlear Implant Batteries (60 PC)

. Батареи с высокой мощностью Toshiba могут не подходить для All Cochlecker. . Если вы не знакомы с этой батареей, мы предлагаем вам приобрести упаковку из 60 аккумуляторов, чтобы сначала протестировать их с вашим устройством и конкретной картографической программой.

Высокомощные аккумуляторы для слуховых аппаратов премиум-класса Toshiba, размер 675 (1,4 В, карточка набора номера/6 шт., коробка 6 шт.) предназначены для современных высокотехнологичных цифровых слуховых аппаратов. Все аккумуляторы изготовлены из элементов высочайшего качества и соответствуют или превосходят соответствуют оригинальным спецификациям производителя и предназначены для обеспечения высокой надежности и совместимости в устройствах, обеспечивающих оптимальный срок службы.Воздушно-цинковые батареи не подлежат перезарядке и требуют кислорода для правильной работы.Сохраняйте защитный язычок на батарее до тех пор, пока она не будет готова к использованию.Эти размеры 675 Батарейки для слуховых аппаратов в магазинах стоят слишком дорого, но вы можете сэкономить, совершая покупки на Microbattery. com Мы гордимся тем, что предлагаем вам «Гарантию самой низкой цены».

Батареи высокой мощности Toshiba могут не подходить для всех кохлеарных имплантов. Если вы не знакомы с этой батареей, мы предлагаем вам приобрести упаковку из 6 штук, чтобы сначала протестировать их с вашим устройством и определенной картографической программой.

Информация о батарее кохлеарного импланта Toshiba размера 675P
Батарея для кохлеарного импланта Toshiba Size 675P Цветовой код:	Синий
Батарея кохлеарного импланта Toshiba elltech Size 675P Диаметр ячейки:	11,6 мм
Батарея кохлеарного импланта Toshiba размера 675P Высота ячейки:	5,4 мм
Батарея для кохлеарного импланта Toshiba Size 675P Диапазон номинального напряжения:	1,45 В
Батарея кохлеарного импланта Тошиба размера 675П Воздух цинка мАч	550 мАч
Батарея кохлеарного импланта Toshiba размера 675Pv Эквиваленты:	PR44, 7003ZD, ZA675 и др. Published by admin View all posts by admin
