Станок дип 300 технические характеристики: Токарно винторезный станок ДИП-300 — цена, отзывы, характеристики с фото, инструкция, видео

Содержание

Токарный станок ДИП300: схемы, конструкция, характеристики

Страны бывшего Советского Союза создали широкий спрос на эти модели. Обработка заготовок разных диаметров – предназначение токарного станка ДИП300. Токарную установку отправляли и на экспорт. Неприхотливость, надёжность в использовании – главные отличия от конкурентов.

Общая характеристика токарно-винторезного станка по металлу 1М63 (ДИП300)

За выпуск разработки отвечал станкостроительный завод из Рязани. Станок отличается поддержкой самых современных технологий, доступных для того времени. Характерно улучшение электрической, кинематической схем, расширение функций. Новые характеристики позволили оборудованию сохранить актуальность до настоящего времени.

Устройство обладает такими базовыми характеристиками со времён СССР:

Обработку проводят для заготовок не больше 2-тонной массы.
1400 миллиметров – предел по длине.
315 миллиметров – высота центров у станка.
350 миллиметров – диаметр заготовки, максимально допустимый при установке над суппортом.

Над станиной тот же параметр составляет уже 630 миллиметров.
Н – обозначение класса точности.
Порядка 4,3 веса у самого токарного станка.
В сантиметрах оборудование имеет такие габариты: 129 на 168 на 353.

13 кВТ – общая мощность двигателя для установки со шпинделем. Всего поддерживается 11 обратных скоростей, и 22 – прямых.

Управляющий пульт снабжается несколькими кнопками, благодаря которым регулировка рабочих параметров упрощается.

Устройство токарного станка

Оборудование такого типа облегчает выполнение стандартных операций вроде точения, обработки конусов, создание резьбы разных видов. Они становятся доступны пользователям благодаря имеющимся приспособлениям.

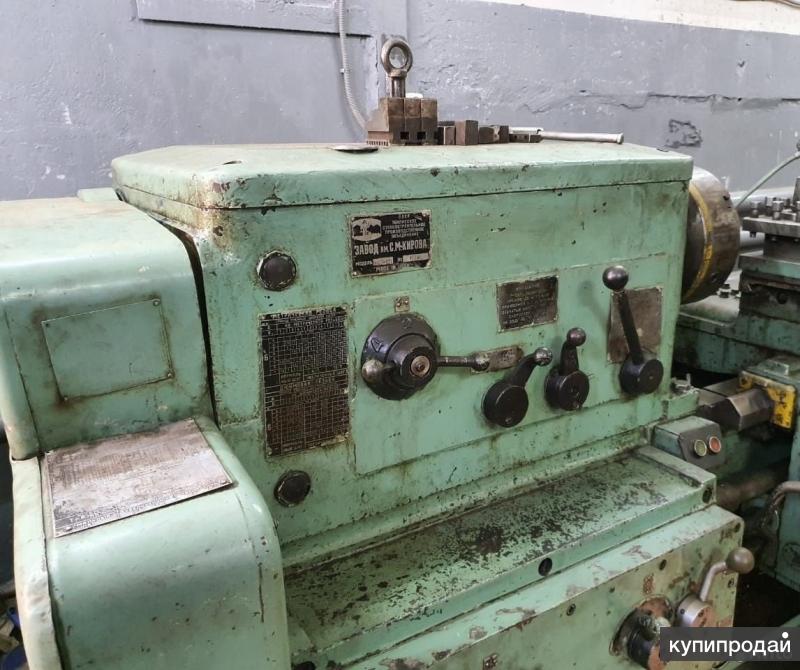

Передняя бабка

Переднюю бабку крепят на одном из концов станины, расположенном слева. Одновременно эта же деталь выполняет функцию коробки скоростей по отношению к главному движению. Асинхронный электрический двигатель трёхфазного тока – главный источник движения для привода, передающий энергию по клинноременной передаче.

Есть шпиндель, к которому добавляют сквозное отверстие. По концам монтируются специальные конусы, происходит вращение внутри двух опор. Шпиндельной опорой становится двухрядный роликовый подшипник, с дополнением в виде роликов-конусов. Однорядный подшипник высокой точности сзади заслуживает отдельного рассмотрения. Две основные детали отвечают за предварительный натяг:

Конические ролики.
Пружины.

Переключение шестерни специальной рукояткой приводит к поддержанию реверса за счёт ходового винта, вала. Другие дополнительные рукоятки отвечают за управление механизмом подач, увеличение шагов во время основного рабочего процесса.

Суппорт

Назначение элемента – в том, чтобы фиксировать режущие конструкции. Отличается крестовидными формами. Допускает собственное перемещение по нескольким схемам:

У несущей станины, вдоль направляющих оси.
Перпендикулярно.

Перемещение предполагает применение ручного, либо механического способа, с активацией специального механизма.

Задняя бабка

2 планки и 4 болта становятся незаменимыми помощниками при креплении этой части конструкции. Несущие станины снабжены направляющими, выступающими местом монтажа. Четыре радиальных шарикоподшипника устанавливаются в мостик, что способствует более лёгкому движению по направляющим для бабки. При сверлении изделий из металла удалённость пиноли становится важным фактором. Для этого приступают к монтажу специального винтового лимба. Перемещение по оси пиноли имеет основу в виде маховика.

Коробка подач станка

Отличается закрытым видом устройства. Процесс подач отлаживают следующими действиями:

Применение необходимых рычагов.
Меняют шестерёнчатые механизмы с зубцами.

Облегчается создание нормального ряда резьбы по разным схемам. При обработке на станке деталей упрощается получение подачи с правильными характеристиками. Переход к прямому включению винта рекомендован, когда важно создать индивидуальную резьбу, для которой важна высокая точность.

Гитара токарного станка

Основное назначение – передача крутящего движения. Источник – вал выхода у скоростной коробки, адресат – вал входа коробки подач. Сменные зубчатые колёса могут быть установлены в различной комбинации. Проще становится регулировать станок, когда создают разную резьбу.

Кинематическая схема

В левой тумбе станка обычно размещают главный электрический двигатель. Клиновые ремни участвуют в передаче движения к приводному шкиву первого вала коробки скоростей.

В устройстве есть несколько кинематических цепей, включающих муфты и валы. Зубчатые колёса и шпиндели тоже принимают непосредственное участие в процессе передачи энергии движения от одного элемента к другому. Паспорт это подтвердит.

Электрическая схема

Всего у винторезного станка этой группы есть четыре двигателя:

Специальный насос. Подаёт жидкость, участвующую в смазке деталей. На него устанавливают специальный фильтр, делающий работу более удобной.
Движок, благодаря которому каретка движется ускоренно.
Силовой агрегат, относящийся к охлаждающей системе.
Основной движок, степень вращения у которого доходит до 1750 оборотов в минуту.

Только при включенном фрикционе в устройстве будет запускаться основной двигатель, как говорит электросхема.

Комплектация станка

В любой станок входят следующие компоненты:

Защитный кожух.
Коробка подач.
Электрический двигатель.
Станина.
Задняя бабка.

Передняя бабка.
Дополнительные ограждения.
Оборудование электрической группы.
Суппорт.
Фартук.
Шестерни, допускающие замену.

Сопроводительная документация включает паспорт вместе с инструкцией по эксплуатации. Там написано, как управлять отдельными функциями, поддерживаемыми у оборудования.

Сложные и округлые металлические поверхности – вот для обработки чего создавался данный вид оборудования. Именно при выполнении такой работы оно проявляет свои лучшие качества. Безопасная работа на станке гарантирована благодаря специальным ограждениям, другим подобным защитным элементам. Устройство отличается температурной устойчивостью и жёсткостью, виброустойчивостью, надёжностью.

К недостаткам относят серьёзный вес установки, проблемы с поиском некоторых деталей.

Подключение и безопасность при работе с оборудованием

Любые станки требуют предварительных проверок перед началом эксплуатации. Загромождённый рабочий стол с лишними деталями исключён. Действие основного привода начинается после использования кнопки запуска у блока подач. На панели приборов каретки – ещё одна кнопка, дополнительная. Главное, чтобы фрикцион по большей части оставался в выключенном положении.

Если прибор повреждён – его обязательно направляют на восстановительные работы. Техническая документация тоже поставляется в сервис, чтобы не возникло проблем с поиском запасных деталей.

Вывод

Высокий спрос привёл к тому, что на основе этой модели было создано большое количество модификаций. Потому токарный агрегат и стал таким важным. Ежедневно эти установки обрабатывают большое количество заготовок, продолжая трудиться на различных предприятиях.

Токарно-винторезный станок ДИП-300: паспорт, характеристики, видео

Инструкция по эксплуатации

Очень важно при эксплуатации следовать инструкциям. Нехитрые правила способствуют продолжительности жизни и исправному функционированию станка. В целях соблюдения техники безопасности требуется:

В целях соблюдения техники безопасности требуется:

— проверять технические средства безопасности: ограждение главного привода и сменяемых шестерен, вводной автомат включения и выключения, защитное устройство от стружки, кнопки «стоп» и отключающее устройство перемещения суппорта;

— обеспечить надежное закрепление обрабатываемой детали;

— в первый период после пуска не включать максимальную скорость вращения шпинделя;

— при обработке длинных деталей применять люнеты;

— реверс шпинделя производить только при полной остановке, зубчатые колеса передней бабки и коробки подач на ходу не переключать;

— не прикасаться руками к вращающимся частям и деталям, заправить одежду во избежание затягивания вращающимся деталями– ходовым валиком, ходовым винтом и другими частями.

Для получения заданной точности работы станка нужно правильно его установить. Монтаж должен быть осуществлен на бетонный пол с выравниванием по двум плоскостям при помощи уровней. После выверки фундаментные болты затягивают и заливают цементным раствором. Для улучшения устойчивости цементный раствор подливают под тумбы станины.

Всем стандартным размерам резьб соответствуют настройки, указанные на табличках передней бабки. Для нарезания нетабличных резьб необходимо использовать формулы настройки станка, приведенные в паспорте. Все схемы наладки и настройки суппорта с примерами расчета проточки конуса также указаны в паспорте.

Основные технические характеристики токарно-винторезного станка ДИП-300

Показатели	ДИП-300
Максимальный диаметр заготовки:
которую можно установить над станиной, мм	700
которую можно обрабатывать над станиной, мм	630
которую можно обрабатывать над суппортом, мм	350
Максимальная длина детали, мм	750, 1500, 2000, 3000, 4000, 5000, 8000, 10000
Максимальная длина детали, которая устанавливается в выемке станины, мм	900
Длина выемки от торца фланца шпинделя, мм	450
Диаметр цилиндр. отверстия в шпинделе, мм	105
Фланцевый конец шпинделя	11М
Кол-во ступеней частот вращения шпинделя	22
Максимальные пределы частоты вращения шпинделя, об/мин	10 – 1250
Величина подач:
величина продольных подач, мм/об	0,06 – 1,4
величина поперечных подач, мм/об	0,024 – 0,518
величина подач резцовых салазок, мм/об	0,019 – 0,434
Величина шагов нарезания резьб:
метрических, мм	1 – 224
дюймовых, ниток/дюйм	28 – 0,25
модульных, модуль	0,25 – 56
питчевых, питч диам.	112 – 0,5
Перемещение суппорта с максимальной скоростью, м/мин:
продольное перемещение	5,2
поперечное перемещение	2
Мощность основного привода, кВт	15
Максимальный вес обрабатываемой заготовки в центрах, кг	3500
Вес станка, кг	4200, 4840, 5100, 5750, 6530, 9000, 11800, 13200
Габаритные размеры станка:
длина, мм	2950, 3750, 4200, 5250, 6230, 7250, 10300, 12470
ширина, мм	1780
высота, мм	1550

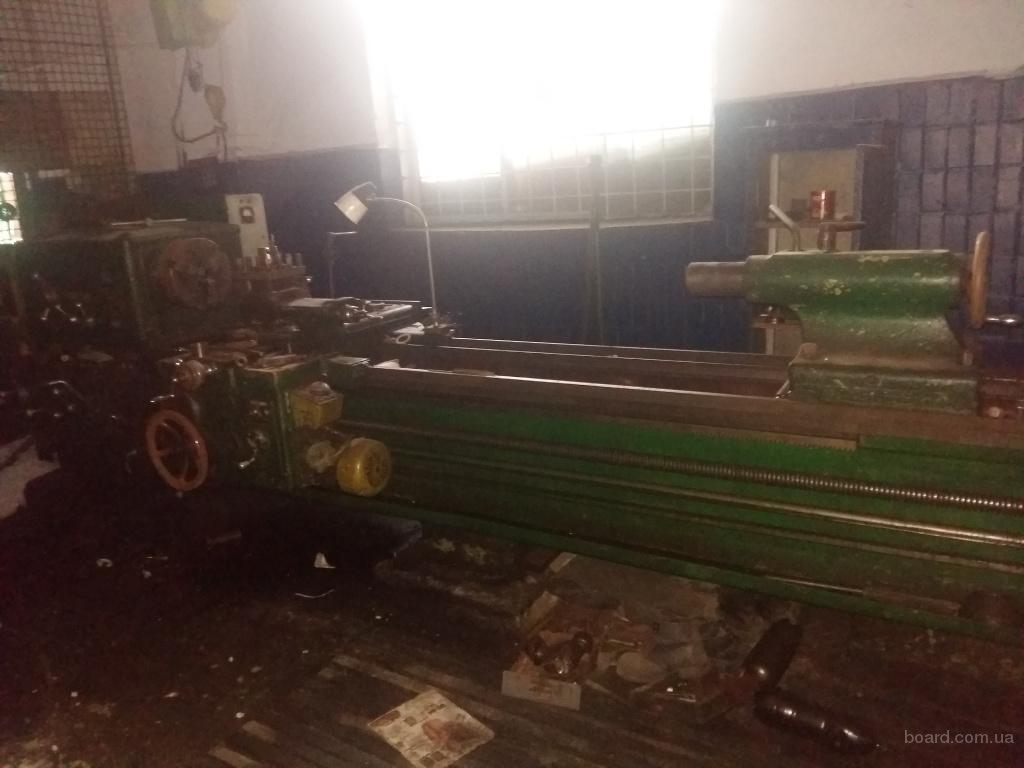

Общая характеристика токарно-винторезного станка по металлу 1М63 (ДИП300)

Устройство обладает такими базовыми характеристиками со времён СССР:

Обработку проводят для заготовок не больше 2-тонной массы.
1400 миллиметров – предел по длине.
315 миллиметров – высота центров у станка.
350 миллиметров – диаметр заготовки, максимально допустимый при установке над суппортом.

Над станиной тот же параметр составляет уже 630 миллиметров.
Н – обозначение класса точности.
Порядка 4,3 веса у самого токарного станка.
В сантиметрах оборудование имеет такие габариты: 129 на 168 на 353.

Управляющий пульт снабжается несколькими кнопками, благодаря которым регулировка рабочих параметров упрощается.

3 Коробка скоростей – важный механизм станка

Данный узел агрегата крепится к станине, а именно к его головной левой части. Движение от двигателя передается на приводной шкив посредством клиноременной передачи. Коробка скоростей обеспечивает ступенчатое регулирование устройства основного движения 1М63. Шкив, вращаясь, инициирует перемещение множества шестерен в коробке скоростей.

Переключая последовательно шестерни, добиваются различных скоростей вращения шпинделя (всего их 24). Ощутимое снижение шума от работы агрегата и максимальная эффективность его функционирования отмечается при высоких скоростях (к ним относят первые шесть). Это обусловлено тем, что их вал передает прямо на шпиндель.

Коробка скоростей располагает специальными устройствами, которые позволяют увеличить в 4 либо 16 раз шаг резьбы, а также реверсировать перемещение суппорта. Конкретные частоты шпинделя устанавливаются с помощью рукояток передвижением по валам колес (зубчатых), которые выпускаются из термообработанной высококачественной стали. Зубчатые колеса закреплены на вращающихся в роликовых и шариковых подшипниках валиках.

Сам шпиндель является пустотелым (он также сделан из качественных марок сталей). Передней его опорой выступает регулируемый двухрядный радиальный подшипник роликового типа (непосредственно ролики имеют цилиндрическую форму). Функцию задней опоры выполняет шарикоподшипник радиально-упорного вида, который принимает нагрузку на шпиндель.

Чтобы запустить шпиндель, включить обратный ход, остановить механизм, необходимо при помощи рукоятки ввести в действие пластинчатую фрикционную муфту. А торможение шпинделя происходит в автоматическом режиме тогда, когда оператор станка электромагнитной муфтой отключает пластинчатую муфту.

ДИП-300 станок токарно-винторезный универсальный. Назначение и область применения

Универсальный токарно-винторезный станок модели ДИП-300 (по классификации ЭНИМС 1д63) — первый советский станок с коробкой скоростей и диаметром обработки над станиной 615 мм, как и все другие ДИПы (ДИП-200

, ДИП-300, ДИП-400, ДИП-500), разработан и производился на Московском станкостроительном заводе Красный Пролетарий с 1930 по 1950-е годы.

Токарный станок ДИП-300 предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб.

Токарный станок ДИП-300 (1д63а) способен обрабатывать относительно крупные заготовки диаметром до 615 мм и длиной 1500 или 3000 мм.

Передний конец шпинделя резьбовой М120 х 6, внутренний конус Морзе 5, отверстие в шпинделе 70 мм, диаметр обрабатываемого прутка 68 мм.

Шпиндель станка ДИП-300 (1д63а) установлен на двухрядные роликовые подшипники спереди и в коническом роликовом подшипнике сзади. Осевая нагрузка на шпиндель воспринимается шариковым упорным подшипником.

Шпиндель получает 18 ступеней частот прямого и обратного вращения от шестиваловой коробки скоростей в передней бабке станка. Установка нужной скорости осуществляется тремя рукоятками на передней стенке передней бабки.

Пуск, останов и включение ускоренного обратного хода осуществляется фрикционной пластинчатой муфтой. Муфта управляется рукоятками на станине у передней бабки и на фартуке.

На входной вал коробки соростей движение поступает через ременную передачу от асинхронного электродвигателя мощностью 10 кВт.

Коробка подач получает движение от коробки скоростей через гитару — сменные шестерни с приклоном. В переднюю бабку включены механизмы, дающие возможность изменить направление движения суппорта и ускорить это движение (увеличить шаг резьбы) в 4 и в 16 раз.

Для изготовления резьбы повышенной точности ходовой винт может быть подключен через сменные шестерни гитары помимо механизма коробки подач.

По ходовому валику суппорт получает подачи: продольные от 0,10 до 1,6 мм и поперечные от 0,04 до 0,59 мм за один оборот шпинделя.

Фартук суппорта токарного станка ДИП-300 (1д63а) снабжен механизмом падающего червяка, который дает возможность автоматического включения подачи от ходового винта при нарезании резьбы в обоих направлениях и одновременно предохраняет станок от поломок в случае перегрузки. Отключение осуществляется с точностью 0,02 мм от упора на станине.

История токарно-винторезного станка ДИП-300

В 1930 году на Московском станкостроительном было принято решение о разработке нового станка токарного, стандартного, сокращенно ТС. Несколько позже его переименовали в ДИП-200 –Догоним И Перегоним , по главному лозунгу первой пятилетки, где 200 — высота центров над станиной. В качестве прототипа был избран токарно-винторезный станокнемецкой фирмы VDF . В апреле 1932 года началась подготовка выпуска первой партии станков ДИП-200.

25 апреля 1932 года был собран и опробован первый советский универсальный токарно-винторезный станок с коробкой скоростей — ДИП-200. К концу 1932 года было выпущено 25 ДИПов.

В 1934

году на Московском станкостроительном осваивается выпуск тяжелых универсальных токарно-винторезных станков станков ДИП-300 (1д63), ДИП-400 (1д64), ДИП-500 (1д65).

В 1944

году производство этих станков было передано наРязанский станкостроительный завод РСЗ, основанный в 1944 году, Тбилисский станкостроительный завод им. Кирова и Ейский станкостроительный завод. В 1956

Рязанский станкостроительный завод выпустил первую промышленную партию станков серии ДИП-300 — модель 163 – РМЦ 1400, 2800.

В 1968

году запущено в производство следующее поколение серии — модель 1м63, 1м63Б.

С 1973

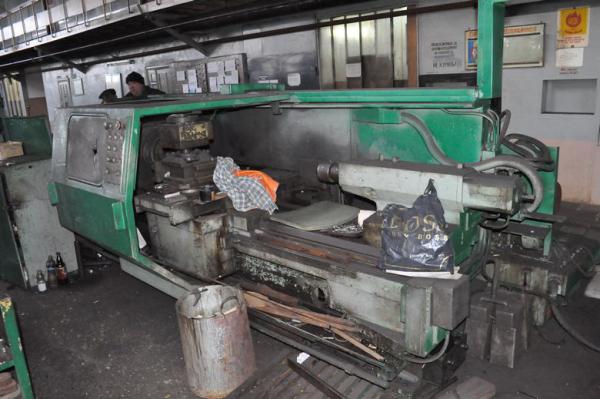

года начало серийного выпуска токарных станков: 16К30, 16К30Ф3, 1М63Бф101, 16М30Ф3, 1П756ДФ3.

Тбилисский станкостроительный завод им. Кирова выпускал станки: 1Д63А, 1М63Д, 1М63ДФ101.

В 1992

году начало серийного выпуска станка1М63Н — последней модели серии ДИП-300.

Технические характеристики токарного станка 1Н65

Наименование параметра	ДИП-500(1д65)	165	1м65	1н65
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н, П	Н, П
Наибольший диаметр обрабатываемой заготовки над станиной, мм	1000	1000	1000	1000
Наибольший диаметр обрабатываемой заготовки над суппортом, мм	620	600	600	650
Наибольшая длина заготовки (РМЦ), мм	5000	2800, 5000	3000, 5000, 8000	1000, 3000, 5000
Высота устанавливаемого резца, мм		45 х 45		50
Наибольшая масса заготовки в центрах, кг		5000	5000	5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	100	85	85	128
Наибольший диаметр зажимаемого прутка, мм		80	80	120
Наибольший крутящий момент на шпинделе, кН/м				9,5
Число ступеней частот прямого вращения шпинделя	12	24	24	24
Частота прямого вращения шпинделя, об/мин	4,25. .192	5…500	5…500	5…500
Размер внутреннего конуса в шпинделе	КМ 6	100, 1:20	100, 1:20	100, 1:20
Конец шпинделя по ГОСТ 12595-72		1-15М	1-15М	2-15М
Диаметр стандартного патрона, мм				1000
Торможение шпинделя	есть	есть	есть	есть
Подачи
Наибольшее продольное перемещение суппорта РМЦ=3000, мм		2520	2710	700, 2700, 4500
Наибольшее поперечное перемещение суппорта, мм		600	600	600
Цена деления лимба при продольном перемещении, мм	нет	0,1	0,1	0,1
Цена деления лимба при поперечном перемещении, мм	0,05	0,05	0,05	0,05
Наибольшее продольное перемещение на оборот лимба, мм	10	50	50	50
Наибольшее поперечное перемещение на оборот лимба, мм	12	6	6	6
Число ступеней продольных подач		32	32	40
Пределы продольных подач, мм/об	0,225. .3,15	0,20..3,05	0,20..3,05	0,05..3,05
Пределы поперечных подач, мм/об	0,114..1,6	0,07..1,04	0,07..1,04	0,017..1,04
Наибольшее продольное усилие резания Pz, кН		12	12	41
Наибольшее поперечное усилие резания Pх, кН		780	780
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	2,16	3	3
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	0,735	1	1
Количество нарезаемых резьб метрических	22			44
Пределы шагов нарезаемых резьб метрических, мм	1..14	1…120	1…120	1…120
Количество нарезаемых резьб дюймовых	36			31
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм	2..28	28…¼	28…¼	28…¼
Количество нарезаемых резьб модульных	13			37
Пределы шагов нарезаемых резьб модульных, модуль	0,25. .3,5	0,5…30	1…120	0,5…30
Количество нарезаемых резьб питчевых	нет	нет	нет	нет
Выключающие упоры продольные	нет	нет
Выключающие упоры поперечные	нет	нет
Резцовые салазки (верхний суппорт)
Наибольшее перемещение резцовых салазок, мм		240	240	240
Цена деления лимба перемещения резцовых салазок, мм	0,05	0,05	0,05	0,05
Число ступеней подач				40
Пределы продольных подач, мм/об				0,017..1,04
Скорость быстрых перемещений, мм/мин				1
Наибольший угол поворота, град				±90°
Цена одного деления угла поворота, град				1°
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79	Морзе 6	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм		300	300	300
Наибольшее перемещение пиноли с установленным инструментом, мм			280
Диаметр пиноли, мм	120
Наибольшее перемещение бабки в поперечном направлении, мм	±30			±15
Электрооборудование
Количество электродвигателей на станке	1	3	4	3
Электродвигатель главного привода, кВт	17	22	22	22
Электродвигатель быстрого хода суппорта, кВт	нет	1,5	1,5	1,5
Привод насоса смазки	Встроен		С12-54
Насос охлаждения (помпа)		ПА-22	ПА-22	0,12
Суммарная мощность всех электродвигателей, кВт				23,62
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=2800,3000, мм	8000 х 1700 х 1620	5825 х 2100 х 1760	6140 х 2200 х 1760	4100. .8180 х 2200 х 1770
Масса станка РМЦ=3000, кг	11500	12500	12800	9850..15750

Список литературы

Станок токарно-винторезный 1Н65. Руководство по эксплуатации 1Н65.00.000 РЭ, 1991 Станок токарно-винторезный 1Н65-6, 1Н65-8. Руководство по эксплуатации электрооборудования 1Н65-6.00.000 РЭ1, 2003 Станок токарно-винторезный 1Н65_5, 1Н65-6, 1Н65-8. Руководство по эксплуатации электрооборудования 1Н65-6.00.000 РЭ1, 1995

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В. К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Скачать паспорт Интересное видео Деревообрабатывающие станки КПО Производители

Обзор токарного станка ДИП-300: компоненты и характеристики

Разработкой токарного станка серии ДИП-300 занималось государственное предприятие «Рязанский станкостроительный завод». Но помимо него это оборудование изготавливалось на Тбилисском станкостроительном заводе. Станок марки ДИП-300 относится к серии 1М63.

Конструктивные компоненты станка

Модель характеризуется стандартной компоновкой элементов. Это обусловлено универсальностью оборудования и возможностью его применения на мелкосерийных производствах, а также специализированных ремонтных мастерских.

К особенностям оборудования можно отнести максимальный показатель устойчивости к вибрации. Станина изготовлена из чугуна, что не только повышает массу станка, но и благоприятным образом сказывается на времени безремонтной эксплуатации. Также в станине установлены две призменные направляющие. Благодаря им повышается точность выполнения операции.

Описание конструктивных элементов, установленных на станок ДИП-300:

коробка скоростей. Она установлена в левой части станка и соединена с электродвигателем главной подачи с помощью клиноременной передачи. Характеризуется ступенчатым регулированием механизма главного движения. Активация быстрого обратного хода происходит с помощью фрикционной муфты;
фартук. Он закрытого типа, передняя крышка снимается. Электромагнитные муфты облегчают управление, так как она находится на одной рукояти. Обгонная муфта дает возможность активировать ускоренный ход при включенной рабочей подаче;
коробка передач. Представляет собой закрытый блок, внутри которого размещены две оси. На них устанавливаются зубчатые колеса. Для формирования точных и специальных резьб можно задействовать прямое включение ходового винта;
суппорт. Имеет крестообразную форму. В продольном направлении смещается по направляющим станины, в поперечном — по каретке. Это можно осуществлять в механическом или ручном режиме.

Для обработки крупных деталей станок комплектуется подвижными и неподвижными лютенами. Благодаря им можно осуществлять точение заготовок диаметром от 20 до 150 мм. Также в конструкции есть продуманная система охлаждения. Бак находится в правой тумбе. С помощью циркуляционного насоса СОЖ подается в зону обработки заготовки.

Для повышения производительности в конструкции фартука ДИП-300 встроена система смазки. Масло подается по циркуляционной магистрали.

Технические характеристики

Станок серии ДИП-300 является последней моделью, которая изготавливалась без комплектации числовым программным управлением. Несмотря на этот недостаток, обучение персонала для работы на оборудовании упрощено. Главное — детально ознакомиться с техническими и эксплуатационными характеристиками станка.

Масса станка при полной комплектации составляет 4300 кг. Его габариты не превышают размеров 353*168*129 см. Поэтому при выборе места установки следует учитывать эти факторы. Обязательным условием является подготовка основания для монтажа, а также обеспечение свободного пространства для рабочего и механизмов подачи заготовки для установки на станок.

Токарно-винторезный станок ДИП-300 обладает следующими техническими характеристиками:

максимально допустимый диаметр заготовок. Над станиной — до 63 см; над суппортом — до 35 см; над выемкой — 90 см;
допустимая длина детали — до 140 см;
масса изделия не должна превышать 2 тонн;
частоты вращения шпинделя на головке при прямых оборотах — от 10 до 1250 об/мин. Для обратных это значение варьируется от 18 до 1800 об/мин;
диаметр отверстия шпинделя — 70 мм;
число скоростей. Для прямого входа — 22; обратного — 11;
резцовые салазки перемещаются на расстояние до 22 см;
количество подач одинаково для всех направлений и равно 44;
смещение пиноли задней бабки составляет 24 см.

Для полноценной работы оборудования конструкции предусмотрено три электродвигателя. За главный привод отвечает силовая установка, мощность которой составляет 13 кВт. Для быстрых смещений применяется двигатель 1,1 кВт. Мощность насоса системы охлаждения равна 0,12 кВт. При выборе режима обработки следует учитывать, что значение тока электродвигателя напрямую зависит от подаваемого напряжения.

С примером выполнения восстановительных работ модели ДИП-300 можно ознакомиться из содержания видеоматериала:

stanokgid.ru

Описание конструкции основных узлов токарно-винторезного станка 1М65

Станина

Станина является базовой сборочной единицей, на которой монтируются все остальные сборочные единицы и механизмы станка.

На верхней части станины расположены три призматические направляющие, из которых передняя и задняя являются базой каретки, а средняя — базой задней бабки.

Внутри станины имеются наклонные люки для отвода стружки и охлаждающей жидкости в сторону, противоположную рабочему месту.

Под левой головной частью станины имеются ниши, в одной из которых смонтирован электродвигатель главного привода, а в другой — электронасос охлаждения с резервуаром для охлаждающей жидкости. Корыто для сбора охлаждающей жидкости выполнено монолитным с корпусом станины.

В правой части станины на передней стенке смонтирован кронштейн со встроенными в него опорами ходового винта и ходового вала.

Для предотвращения провисания ходового винта и ходового вала в станке с РМЦ = 5000 мм имеются две подвески.

Бабка передняя

Шпиндельная бабка токарно-винторезного станка 1м65

Бабка передняя устанавливается на левой головной части станины, фиксируется штифтами и крепится болтами.

В корпусе шпиндельной бабки смонтированы:

электромагнитная муфта для торможения шпинделя
шпиндельный узел
звено увеличения шага в 8 раз
механизм изменения направления перемещения каретки или нарезании резьб
механизм настройки скоростей шпинделя
вилки перемещения блоков шестрен
рукоятки переключения и другой детали
система смазки
электрошкаф

Шпиндель смонтирован на трех опорах качения, из которых передняя и задняя регулируемые.

Бабка задняя

Бабка задняя перемещается по направляющим станины от редуктора ручного перемещения вращением валика.

В пиноль бабки встроен вращающийся шпиндель, у которого подшипники передней опоры регулируются с помощью гаек.

В шпинделе бабки задней имеется прорезь для лапок хвостового режущего инструмента.

Суппорт

Суппорт крестовой конструкции имеет продольное перемещение вместе с кареткой по направляющим станины, а поперечное по направляющим каретки.

Оба перемещения осуществляются механически при помощи крестового переключателя и вручную вращением маховика и рукоятки каретки.

Резцовые салазки, несущие четырехпозиционную резцедержку, перемещаются вручную и механически по направляющим поворотной части, которую можно повернуть вокруг оси на любой угол.

Каретка станков с устройством цифровой индикации снабжена преобразователем линейных перемещений, который соединяется с винтом поперечных перемещений с помощью сильфонной муфты.

Отсчет поперечного перемещения может осуществляться по лимбу и по табло УЦИ.

Фартук

Фартук станка выполнен закрытого типа со съемной передней крышкой. Движение суппортной группе передается механизмом фартука от ходового вала или ходового винта.

Благодаря наличию в фартуке четырех электромагнитных муфт управление механическим перемещением суппортной группы сосредоточено в одной рукоятке, причем направление включения рукоятки совпадает с направлением подачи.

Возможно включение быстрого хода суппорта в направлении наклона рукоятки управления.

Благодаря обгонной муфте, вмонтированной в фартук, включение быстрого хода возможно при включенной подаче. Электродвигатель ускоренного хода установлен на фартуке.

В фартуке смонтирован механизм предохранительной муфты, исключающий поломку станка при перегрузках.

Коробка подач

Коробка подач закрытого типа со съемной передней крышкой.

Механизм коробки подач позволяет получить первый ряд подач и все нарезаемые на станке резьбы, не прибегая к изменению настройки сменных шестерен.

Для получения второго ряда подач устанавливаются сменные колеса: a = 42, b = c = 126.

Комплектация станка

В состав станка входит патрон четырехкулачковый несамоцентрирующий диаметром 1000 мм.

Для обработки нежестких деталей станок снабжен двумя люнетами — подвижным и неподвижным.

Люнет подвижный крепится на каретке и поддерживает деталь непосредственно около резца. Диаметр охвата сухарями обеспечивается в пределах от 70 до 250 мм.

Люнет неподвижный устанавливается на направляющих станины в любом месте и закрепляется болтом, с помощью прихвата.

Он снабжен сухарями и роликами, которые устанавливаются в зависимости от условий обработки.

Диаметр охвата обрабатываемой детали в люнете неподвижном обеспечивается в пределах от 70 до 380 мм.
