Станок фрезерный 675: 675 Станок фрезерный универсальный инструментальный. Паспорт, описание, схема
Содержание

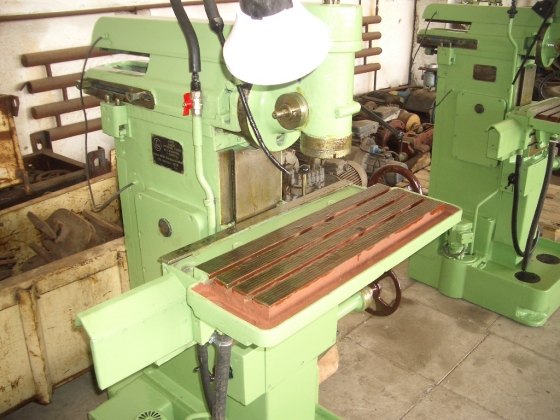

Широкоуниверсальный фрезерный станок СФ-676 (675)
Цена на 06.06.2023
Под заказ
Производитель:
Россия
Широкоуниверсальный фрезерный станок СФ-676 (675) предназначен для выполнения фрезерных операций по обработке горизонтальных и вертикальных плоскостей из черных, цветных металлов и различных сплавов, а также для обработки пазов и других поверхностей.
Станок СФ-676 позволяет выполнять след. операции:
Фрезерование
Сверление
Развертывание
Растачивание
Зенкерование
Долбежка
Обработка плоскостей производится дисковыми, торцевыми, концевыми угловыми и фасонными фрезами.
Идеален в использованиии при мелком производстве, в ремонтных цехах, и различных мастерских.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ФРЕЗЕРНОГО СФ-676
|
Модель |
СФ-676-40АТ5 |
СФ-676-КМ4 |
|---|---|---|
|
|
|
|
|
Характеристика | ||
|
Размер стола, мм — съемного углового — вертикального |
250х800 250х630 | |
|
Конус гор.  и верт. шпинделя Морзе
|
7:24-40 |
КМ4 |
|
Наибольшее перемещение стола, мм: — продольное — вертикальное |
450 380 | |
|
Класс точности ГОСТ-8-82 |
Н | |
|
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, мм |
80-460 | |
|
Наибольший ход шпиндельной бабки, мм |
300 | |
|
Наибольшее расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола |
380 | |
|
Наибольшее осевое перемещение вертикального шпинделя, мм: |
80 | |
|
Кол-во скоростей каждого шпинделя |
16 | |
|
Частота вращения, об/мин — горизонтального шпинделя — вертикального шпинделя |
50-1630 63-2040 | |
|
Пределы подач стола и шпиндельной бабки |
13.  ..395 мм/мин
| |
|
Скорость (ускоренная) перемещения стола и бабки |
935 мм/мин | |
|
Мощность двигателя гл. привода, кВт |
3 | |
|
Габариты станка, мм, не более |
1200х1240х1780 | |
|
Масса СФ-676 (675) станка в упаковке, кг, не более |
1050 | |
|
Габариты станка, мм, не более |
1700х1450х2200 | |
|
Масса СФ-676 (675) станка в упаковке, кг, не более |
1560 | |
JET 691189 Вертикально-фрезерный станок коленного типа мощностью 2 л.с.
Нажмите на изображение, чтобы увеличить
Технические характеристики
Подробности
Отзывы
| Торговая марка | ДЖЕТ |
|---|---|
| Модель № | 691189 |
| Стол | 9 x 42 дюйма |
| Конус шпинделя | Р8 |
| Мощность | 2 л. с. |
| Диапазон скоростей шпинделя | 80 — 5440 об/мин |
| Фаза | 3 |
| Продольное перемещение | 23,88 дюйма |
| Поперечный ход | 12,5″ |
| Колено | 14,5 дюйма |
| Напряжение | 230 В |
| Вместимость цанги | 1/8 — 7/8 |
| Цифровой считыватель | Ньюолл DP700 |
| Размеры | 57 x 64 x 82 дюйма |
| Наклон головы | 90° П и Л, 45° П и Н |
| Максимальное расстояние от шпинделя до стола | 17-1/2″ |
Двигатель, л. с. | 2 л.с., 230 В, 3 фазы |
| Количество скоростей вращения шпинделя | 16 |
| Стойка 65 | Да |
| Диаметр пиноли | 3-3/8″ |
| Перьевая подача | .0015 — .003 — .006 |
| Рам Трэвел | 13-3/8″ |
| Шпиндель к колонке | 4-1/2″(мин.) — 19″(макс.) |
| Ход шпинделя | 5 дюймов |
| Т-слот | 5/8″ |
| Расстояние до центра паза T | 2-1/2 дюйма |
| T Размер паза | 5/8″ |
| Гарантия | 2 Год |
| Вес | 2200 фунтов. |
| Вместимость рабочего стола | 500 фунтов. |
| Страна происхождения | ИМПОРТ |
| Ограничения на доставку | ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ (ПУТКА ITE |
Многие продукты для металлообработки содержат металлы, на которые распространяется последнее предупреждение в соответствии с Предложением 65. Воздействие элементов может быть вредным. Может вызвать рак и нанести вред репродуктивной системе.
Детали
JET Фрезерные станки и их компоненты изготавливаются для обеспечения точной резки от работы к задаче. Профессионалы отрасли знают, что ступенчатые шкивы JET, станки с регулируемой скоростью и фрезерные станки с ЧПУ обеспечивают надежность и гибкость, позволяющие поддерживать работу даже самых загруженных цехов с превосходными результатами при изготовлении каждой детали.
Четко написанные профессиональные руководства с легкостью привлекут к вам внимание, а на каждую мельницу JET распространяется наша ведущая в отрасли двухлетняя гарантия.
ПОВОРОТНОЕ ОСНОВАНИЕ ДЛЯ ТИС GS675
Торговая марка: Sowa Tool
Артикул: ST-327280
MPN: 327-280
165,87 $
165,87 долларов СШАЦена за единицу за
Сэкономьте $8,13
Стоимость доставки рассчитывается при оформлении заказа.
Название по умолчанию — 165,87 долларов США.
