Станок фрезерный 6р13: 6Р13 станок фрезерный вертикальный консольный. Паспорт, схемы, описание, характеристики

Запчасти для фрезерного станка 6Р13. Узлы для станков.

По какой причине необходимо своевременно проводить техническое обслуживание 6Р13?

В плановом ТО имеют необходимость и станки советской эпохи ☭, и современные установки. Это позволит существенно уменьшить опасность ⛔ поломок станка. Поскольку даже малейший простой производственной линии чреват потерями на предприятии?. Также ТО способно показать актуальное состояние станка 6Р13 и его деталей в целом. Это даст возможность вовремя поменять поврежденные детали и предупредит серьезные неисправности ❌.

Что предлагает наше предприятие?

Наша организация осуществляет профессиональные услуги по выпуску запасных частей для станков. Мы предлагаем запчасти к станкам ?:

• ✅ сверлильным;
• ✅ токарным;
• ✅ фрезерным;
• ✅ координатно-расточным;
• ✅ и другим.

Предлагаем обширный ассортиментный выбор самых актуальных деталей – свыше 30 групп изделий, включая: производство винтов ?, суппортов в сборе, тормозных муфт, барабанов уравновешивания, кулачки, фрикционные валы, люнеты для токарного станка, коробки передач (КП), клинья, фрикционные диски, ШВП, магнитные сепараторы, ограждения станков и многое-многое другое. В товарном многообразии присутствуют любые компоненты для промышленного оборудования различного направления. Именно поэтому Вы точно сможете подобрать все, что требуется. Также наша компания ? предлагает заказчикам производство любых запчастей по эскизам. В результате, вы получите ту запчасть, которая нужна для определенного станка даже при условии, что таковая отсутствует.

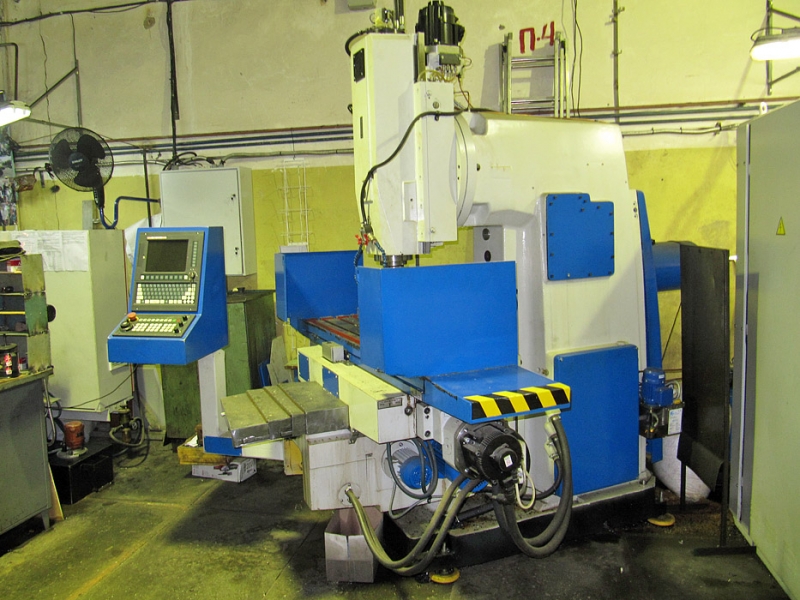

Надежный ремонт любого уровня сложности

Исправление промышленного оборудования – сложный процесс, который должны производить специалисты ?‍?. Работники нашего предприятия – специалисты с многолетним практическим опытом – свыше 10 лет. Цеха нашего завода оснащены всем необходимым для осуществления ремонта, модификации и модернизации станков 6Р13. Обратившись в нашу компанию, вы получите услуги высокого качества ?.

Достоинства сотрудничества с нашей компанией

Мы привозим детали станков 6Р13 в любой регион России. Доставка допустима как транспортной компанией ?, так и самовывозом. Благодаря чему стоит сотрудничать с нашим предприятием ?:

• ✅ Любые разновидности ремонта 6Р13 самой разной сложности – замена как узла так и запчастей;
• ✅ Производить работы будет квалифицированный персонал;
• ✅ Большое количество станков для производства работ;
• ✅ Комплексная проверка элементов;
• ✅ Ремонт производится на специализированных технологических площадках;
• ✅ Замена и переоснащение в кратковременные сроки;
• ✅ Применение при производстве сырья высокого качества;
• ✅ Предельно быстрый срок производства комплектующих 6Р13.

Помимо этого занимаемся поставкой как новых, так и Б/У станков. Обращайтесь к нашим специалистам, и вы максимально быстро сможете получить необходимые запчасти для фрезерных станков 6Р13 по выгодным ценам. Для постоянных и оптовых заказчиков крайне выгодные условия сотрудничества с персональным ценообразованием ?.

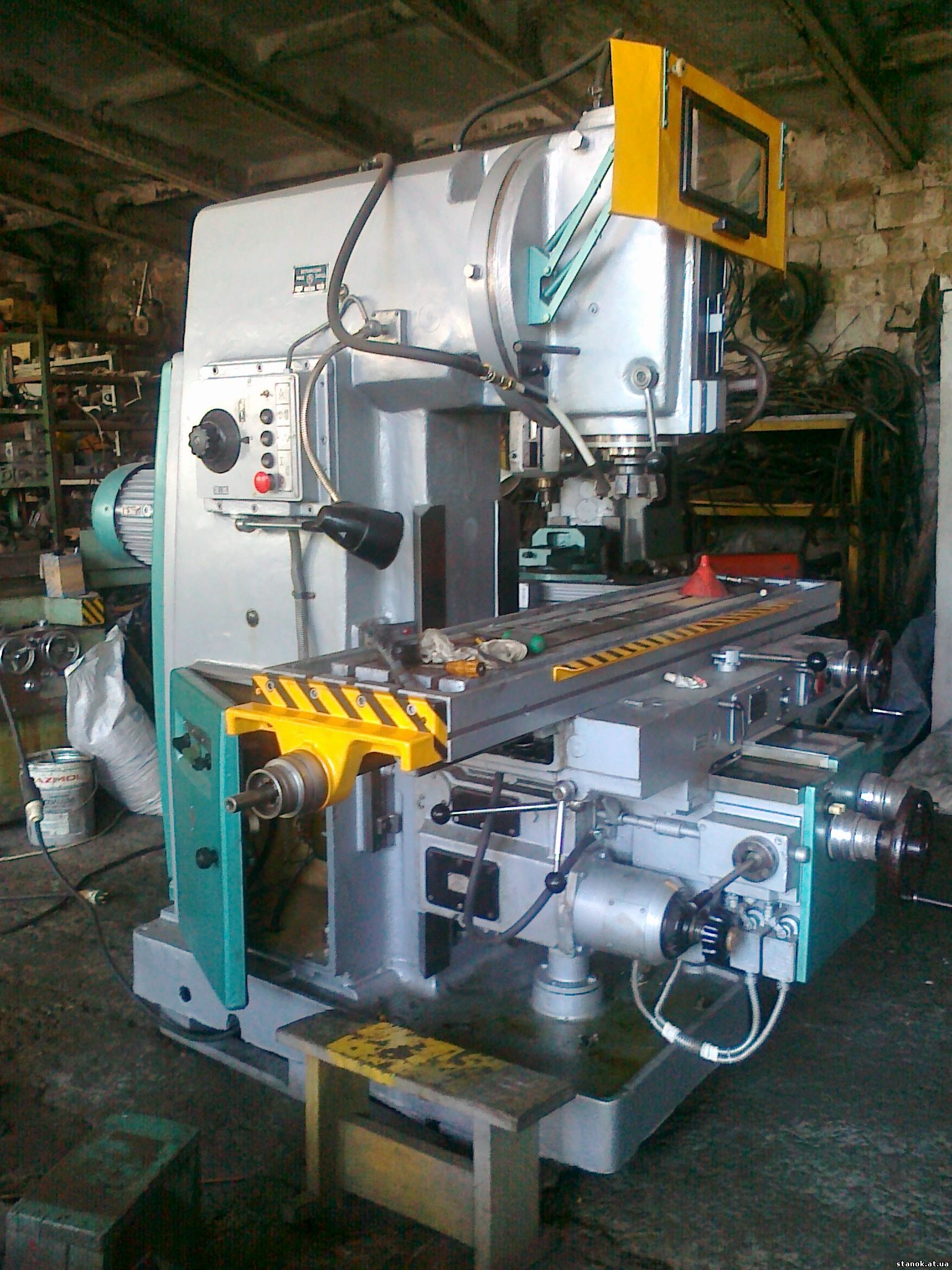

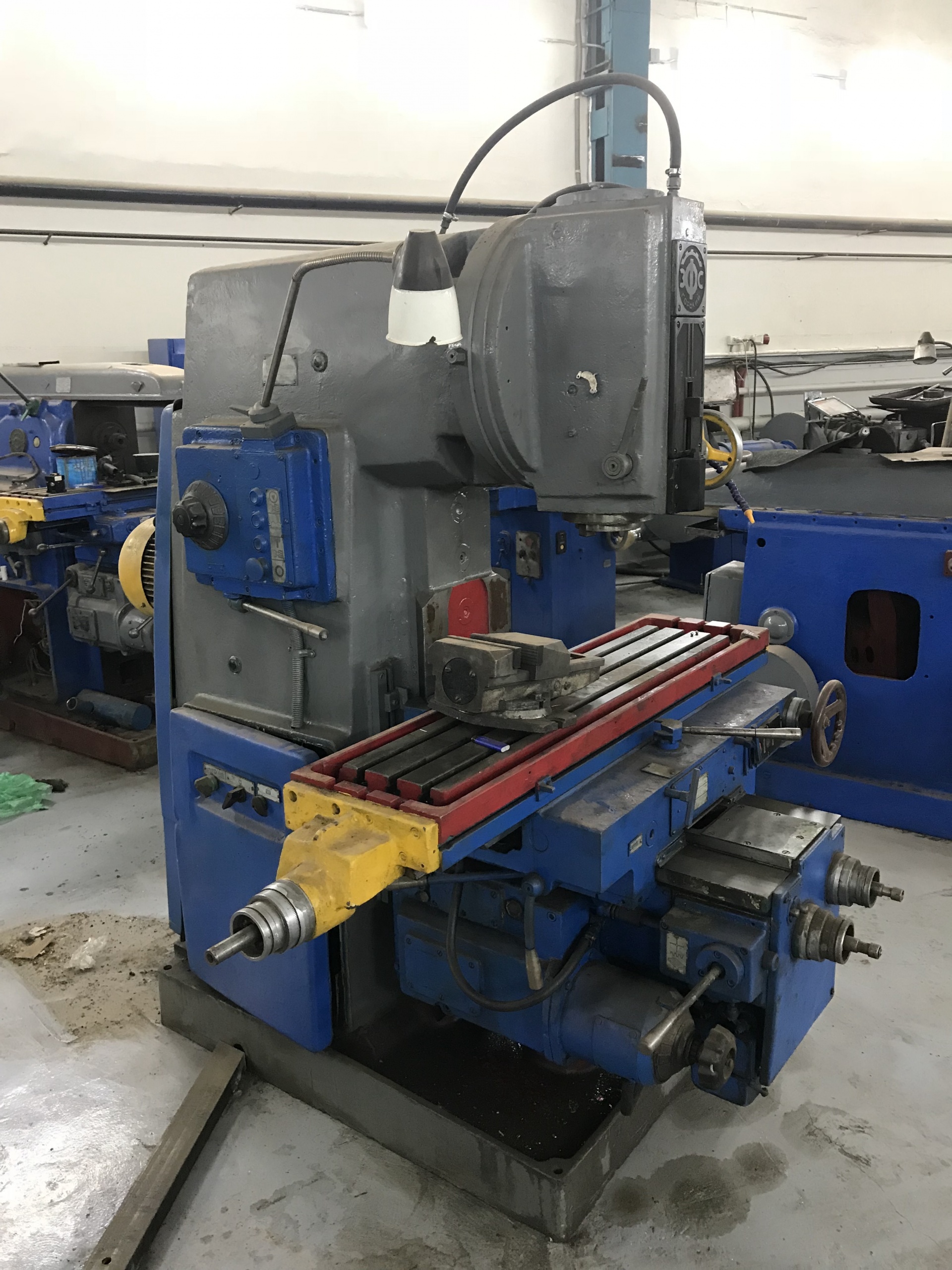

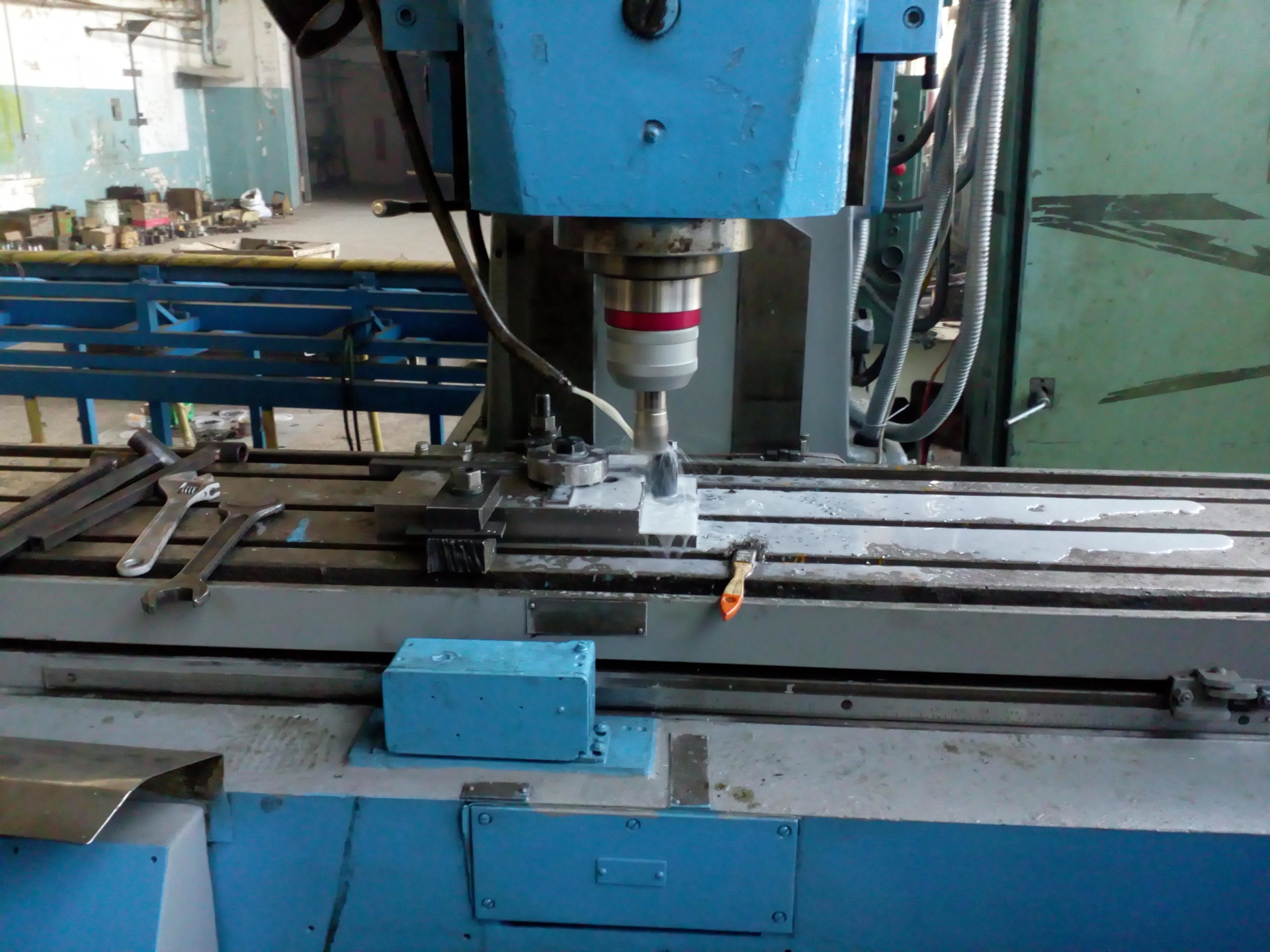

Фрезерный станок 6р13: технические характеристики, паспорт, схемы

Фрезерный станок модели 6р13 – довольно распространенный прибор на производстве. Его преимущество состоит в удобстве управления и качестве конструктивных узлов и дополнительных деталей. Оборудование заслуживает доверия, так как показывает эффективность работы и надежность уже не одно десятилетие.

Краткая сводка о производителе

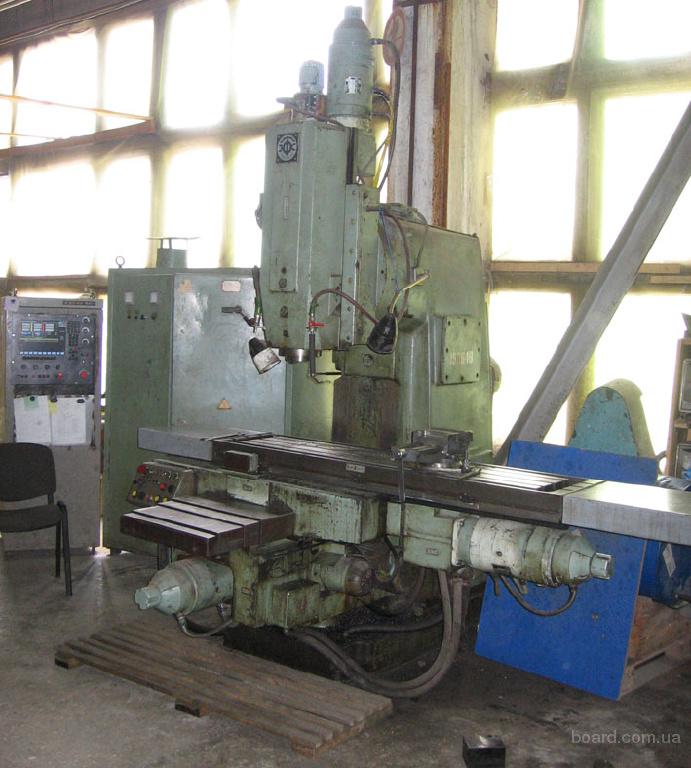

Выпускался впервые Горьковским заводом фрезерных станков. Это предприятие, основанное в 1931 году, было самым крупнейшим в России. Занимается выпуском различных фрезерных станков, оснащенных возможностью не только ручного или автоматического управления, а и числовых программным управлением. Станки выпускаются с 1932 года, но конкретно серия Р, о которой идет речь, появилась в 1972 года. Но она сразу же зарекомендовала себя как надежное и универсальное устройство.

Модель с кодом 13 отличается от предыдущей 12 тем, что мощность главного двигателя и подач несколько мощной, размеры стола увеличены и есть варианты перемещения рабочей платформы. Дополнены быстроходными платформами. На главное отличие модели, которая была выпущена позже, – величины диапазонов оборотов шпинделя. Сейчас Горьковский завод уже не занимается выпуском станков по ясным причинам, купить его можно для производственного или частного пользования в ООО «Станочный парк».

Область применения вертикально-фрезерного станка 6Р13

Если заглянуть в паспорт изделия, то там можно найти все технические характеристики станка. Главная особенность состоит в том, что установлен вертикальный пинольный шпиндель, следовательно, 6Р13 относится к вертикальному типу. Стол крестово-перемещающийся, не двигается в горизонтальной плоскости, но есть и вертикальное перемещение по направляющим стойку. Такой вид движения — крестовый — считается одним из наиболее эффективных, если речь идет об универсальном оборудовании.

Станок фрезерный используется для обработки различных деталей. Они могут быть не только прямыми заготовками, но и криволинейными — есть специальные устройства копиры, которые ощупывают поверхность датчиками и сообщают информацию устройству управления.

Обработка проводится:

• вертикальных и горизонтальны поверхностей;
  наклонных деталей;
• любых криволинейных, если позволяет их размер установить;
• пазы, углы и рамки.

Работает с различными видами металла, в частности, работы проводятся по чугуну, стали, цветному металлу. Из-за возможности обработки практически любого типа материала, имеющего разные размеры и формы, станок стал универсальным для применения в различных областях промышленности.

Еще нужно обратить внимание на то, что СОЖ используется через двигатель насоса, подается по трубкам через сопло к оборудованию. Есть механизм основного перемещения (тип ручной), он установлен на головке шпинделя. Это дает возможность работать с соответствиями, ось которых располагается наклонно к столу. Фрезы используются и из быстрорежущей стали, а не только обычного типа. Это нововведение стало возможным благодаря использованию более жестких станин и повышения мощности привода. По государственному образцу класс точности относится к ГОСТ 8-77.

Технические характеристики

Технические характеристик несколько схожи в предыдущей моделью — 6Р12. Но некоторые конструктивные узлы отличаются. Также имеется стол, другой по размерам. Если в модели серии Р12 это было 1250 на 320 миллиметров, то в 6Р13 увеличено до 1600 на 400 миллиметров. Основные технические характеристики агрегата:

• расстояние от шпинделя до поверхности — от 30 до 500 миллиметров;
• до оси направляющей шпинделя — 40 миллиметров;
• ручное перемещение в продольном направлении — 100 мм;
• поперечном — 320 мм;
• вертикальном — 420 мм;
• механическое перемещение в продольном — 1000 мм;
• поперечном — 300 мм;
• вертикальном — 410 мм;

• масса макс детали — до 300 килограмм;
• частота вращения шпинделя — 31,5 до 1600 оборотов в минуту;
• скоростей шпинделя — 18 тук;
• конец шпинделя — класс 3;
• есть возможность выключения упоры, блокировки подачи и блокировки раздельного включения подачи;
• мощность электродвигателя главного — 10 кВт;
• охладительного оборудования — от 125 кВт;
• мощность привода подач — 3 кВт.

Масса рассматриваемой модели станка составляет 4200 килограмм (в то время как в предыдущей модели она была 3150 кг — увеличено более чем на тысячу килограмм). Размеры для установки 2560 на 2260 на 2120 миллиметров.

Кинематическая схема

Кинематическая схема оборудования довольно стандартная по своему виду, она необходима инженеру для понимания общего фланга работ и соединения конструктивных деталей. Судя по ней, можно понять, как передается движение из одного узла к другому и почему происходит изменение характеристик и тому подобное.

Привод работает от фланцевого электродвигателя. Они соединяются при помощи качественной муфты. Оборотов шпинделя в минуту может быть различное число. Осуществляется контроль за этой характеристикой при помощи трех зубчатых блоков. Они находятся по валам, что легко можно увидеть на кинематической схеме. Коробка скоростей дает нужный показать шпинделю. В листе эксплуатации устройства указано, что всего может быть 18 скоростей. Следует обратить внимание что:

• привод подач работе от двигателя, который располагается на консоли;
• ускоренные перемещения делаются фрикционом быстрого хода;
• фрикцион работе посредством зубчатых колес;
• муфта подач соединяется с фрикционом;
• муфту и фрикцион допускается включать одновременно, так как они соединены.

На кинетической схеме указывается базис, основная часть — станина. Она фиксируется штифтами на основании станка.

Электрическая схема

Основные узлы станка

Станок, как уже говорилось выше, довольно стандартны по всей сборке и количеству устройств. Среди узлов и главных деталей выделяют:

• станину;
• поворотную головку;

• стол и салазки;
• коробки: передач, подач, переключения;
• электрическое оборудование;
• консоль.

Специалисты настаивают на том, что комплектация основывается на использовании только качественных и оригинальных запчастей. Но, как показывает практика, сейчас их найти довольно сложно, поэтому в ход идут детали от других механизмов, если они, конечно, подходят по габаритным размерам.

Поворотная головка и шпиндель вертикально-фрезерного станка Р-серии

Поворотная головка относится к типу запчасти, которые крепится на кольцевой выточке станины. Укрепляется четырьмя болтами. Шпиндель является валом с двумя опорами, который находится в движимой гильзе. Люфт регулируется подшлифовкой. При этом регулировка происходит по алгоритму:

• снять гильзы;
• убрать фланец;
• снять полукольца;
• убрать резьбовую пробу;
• убрать гайки;
• застопорить гайку;
• подтянуть подшипник;
• обкатка шпинделя;
• подшлифовка полуколец;
• закрепление механизма.

Коробка скоростей находится в корпусе станины, несоосность максимум 0,6 миллиметров. Коробка переключения скоростей позволяет внедрять нужную сразу без промежутков.

Работа станка

Работает станок при подключении к сети со стабильными показателями напряжения. Питающая сеть — 380 В при частоте 50 Гц, цепи управления — 65 В при постоянном токе и 110 В при переменном.

Ручное управление

Станок оснащен возможностью ручного управления. Рукояти стационарного вида, которые работают в зависимости от выбранного режима работы. Переключатели находится внизу консоли на станине.

Оборудование востребовано по ряду причин. Среди них:

• мощные двигатели движения и подач;
• возможность частого перемещения стола на большие расстояния;
• увеличенные габариты рабочей поверхности;
• максимальный диапазон число оборотов шпинделя.

Минусом называют лишь необходимость осмотров станка. Обязательно проводится доливка масла и смазка узлов перед каждым использованием.

Аналоги станка 6Р13

Аналогами станка являются FSS315, FSS350MR, которые выпускают в Гомеле, ВМ127М Вотинского и 6Д12, 6К12 Дмитровского заводов, китайский X5032, X5040, болгарский FV321M.
