Станок гильотинные ножницы: Гильотинные ножницы по металлу: виды и характеристики

Гильотинные ножницы по металлу: виды станков

При изготовлении деталей из листового металла, часто приходится осуществлять разрезание этого материала. Для выполнения этой операции можно использовать плазменный резак, но такой способ не всегда позволяет получить идеально ровную кромку и впоследствии приходится производить дополнительную более тонкую обработку заготовки.

Чтобы срез получился идеально ровным мастера используют гильотинные ножницы по металлу. Такой инструмент позволяет осуществить холодное разрезание металлической поверхности, по прямой линии.

Прежде чем приобретать гильотинные ножницы, следует разобраться в видах и моделях таких станков, чтобы не тратить напрасно деньги на приобретение сложного и мощного устройства, полная функциональность которого может и не понадобиться.

Содержание

• Принцип работы
• Виды гильотинных ножниц
• Популярные модели гильотинных ножниц
• Заключение

Принцип работы

Механизм работы гильотинных ножниц очень прост. Сама режущая конструкция состоит из двух частей, из которых нижняя находится в неподвижном состоянии и жёстко закреплена на станине, а верхняя — перемещается в вертикальном направлении с помощью различного вида приводов.

Такой принцип разрезание металла получил своё название в честь гильотины, которая использовалась во Франции в конце XVIII века для отсечения головы приговорённым к смертной казни преступникам.

Основное отличие от европейского орудия казни и станка для обработки металла, заключается в том, что верхнее рабочее лезвие опускается на металлическую плоскость не только под силой собственного веса, но обязательно усиливается электрическим или гидравлическим приводом. Самые простые конструкции разрезающего устройства приводятся в движения с помощью мускульной силы человека.

Виды гильотинных ножниц

По виду привода верхнего ножа делятся на следующие устройства:

1. Пневматические.
2. Гидравлические.
3. Электромеханические.
4. Ручные.

1. Конструкция гильотинных ножниц приводящихся в движение исключительно мускульной силой человека имеет как достоинства, так и недостатки.

К минусам такого устройства относятся невысокая производительность и значительные затраты физического труда.

Преимущества такого метода разрезания металла более многочисленны:

• Низкий уровень шума.
• Энергонезависимость.
• Мобильность.
• Невысокая стоимость.

Практически все модели приводящиеся в движение руками человека имеют понижающий редуктор, который в зацеплении с зубчатой рейкой, позволяет разрезать металл с необходимым усилием.

Гильотинные ручные ножницы идеально подходят для металлобазы. На таких объектах не приходится слишком часто осуществлять процесс разрезания металлических изделий, поэтому можно ограничиться приобретением недорогого режущего станка.

2. Электромеханические устройства позволяют осуществлять разрезание металла с большей производительностью и усилием, что делает их незаменимыми на производственных объектах.

Некоторые модели электромеханических ножниц имеют возможность управлять процессом обработки металла с помощью компьютерной программы. При использовании программного управления достигается высочайшая точность разрезания, а толщина обрабатываемого листового материала может составлять более 10 мм.

Видео:

3. Гидравлические ножницы обладают огромным усилием реза, благодаря использованию в качестве привода верхнего ножа, гидравлического цилиндра. Давление в такой системе может достигать 200 атмосфер, что позволяет мгновенно разрезать металлическую плоскость толщиной до 30 мм.

Благодаря использованию гидравлических станков на производстве удаётся добиться высокой производительности, при минимальных затратах энергии. Для нагнетания гидравлической жидкости
применяются небольшие, но мощные насосы, подобно тем, что устанавливаются на экскаваторах.

Гидравлические устройства для разрезания металла являются стационарными. Масса станины, на которой располагается нижний нож гильотины, имеет массу не менее 3 тонн, поэтому станок может быть установлен только на объектах, где постоянно производятся работы по обработке металла.

Видео:

4. Пневматические модели имеют принцип работы аналогичный гидравлической конструкции, но вместо нагнетания специальной жидкости, для привода верхнего режущего ножа используется сила сжатого воздуха. Достоинство этого механизма заключается в высокой скорости разрезания металла, что позволяет снизить массу ножа без потери производительности станка.

Стоимость такой установки также значительно ниже в сравнении с гидравлическим устройством. Также к положительным качествам можно отнести низкую вероятность получения травм при аварийной разгерметизации пневматического привода.

Популярные модели гильотинных ножниц

Среди многообразия моделей гильотинных ножниц, а также фирм-производителей таких станков, бывает очень непросто сделать правильный выбор. Косвенным признаком, по которому можно судить о хорошем качестве такой продукции, является популярность и спрос на ту или иную модель такой техники.

Производитель, который дорожит своей репутацией, стремится выпускать надёжные устройства, которые будут работать в течение долгого времени. Таким образом вкладывая на первоначальном этапе значительные средства в разработку и производство качественного изделий, производитель в качестве «бонуса» получает бесплатную рекламу на «Сарафанном радио».

На сегодняшний день у частных мастеров, а также на производствах среднего и крупного бизнеса, наиболее часто применяются следующие модели:

1. Ножницы гильотинные НГ 20 — представляют собой станок, в котором верхнее лезвие приводится в движение электромотором высокой мощности. Специальный кривошипный механизм позволяет совершать до 25 режущих движений в минуту. Толщина обрабатываемого металла составляет 20 мм.

Масса такой установки более 11 тонн, поэтому станок может быть размещён на производстве только стационарно. Управление процессом обработки металла осуществляется с помощью пульта дистанционного управления.

Для удобства использования гильотинных ножниц в конструкции станка установлен лазерный указатель линии реза. В комплекте со станком также реализуется подкатная тележка, которая позволяет облегчить процесс загрузки и выгрузки загружаемого листового материала.

2. Гидравлические гильотинные ножницы Ermaksan HGS-А — станок произведённый в Турции, отличается высоким качеством и производительностью. В качестве обрабатываемого материала могут использоваться стальные листы толщиной до 8 мм. Максимальная длина реза ножниц HGS-А составляет 4,1 метра.

Станок имеет очень точную и сверхбыструю настройку зазора между лезвиями, что значительно повышает производительность труда на производстве. Особенность прижимного механизма, который отвечает за удержание металлического листа, заключается в автоматической регулировке усилия. Эта функция бывает особенно полезна при разрезании алюминиевых и окрашенных стальных металлических заготовок.

Контроллер ELGO P9521 NC встроенный в систему управления позволяет полностью автоматизировать процесс резки металлического листа. Применение мощных гидроцилиндров и бесшумного насоса позволяют добиться максимально возможной скорости реза.

Видео:

3. Гильотинные ножницы НА3122 — станок оснащённый пневматическим приводом, который позволяет обеспечить максимальную скорость обработки металлического листа.

Частота режущих движений в минуту может достигать 60 единиц, при обработке металла небольшой толщины. Ширина разрезаемых листов не должна превышать 2 метров. Данный станок используется в судостроительной, машиностроительной и заготовительной промышленности.

4. Stalex SBJB — высокоэффективный станок для разрезания металла толщиной до 3 мм и шириной до 1300 мм.

Благодаря особой конструкции верхнего ножа гильотины, ножницы обладают высокой экономичностью. Нож расположен под углом к разрезаемой поверхности, поэтому для совершения реза требуется значительно меньшее усилие. Станок имеет электромеханический привод с двигателем мощностью 3 кВт, а также автоматическое прижимное устройство, позволяющее надёжно закрепить заготовку в нужном положении.

Станки Stalex SBJB производятся в Китае, но качество изделия вполне сравнимо с европейскими образцами, при этом цена порадует каждого покупателя, который решит приобрести такое оборудование.

5. Гильотинные ножницы ручные ЭНКОР Корвет-575 — станок полностью приводится в действие мускульной силой человека, поэтому может быть использован на объектах, которые не подключены к электрическим сетям.

Наибольшей популярностью ЭНКОР Корвет-575 пользуется у домашних мастеров, и представителей малого бизнеса, которые занимаются изготовлением различных конструкций из тонкой стали.

Максимальная толщина металлического листа, который в состоянии обработать данный станок составляет всего 1,5 мм.

Заключение

Гильотинные ножницы являются незаменимыми для разрезания металлических листов по прямой линии. Скорость и точность реза несравнима с плазменной или газовой резкой металла.

Применение «болгарки» также не идёт ни в какое сравнение с современными мощными гильотинными установками. Основной недостаток любого мощного станка — высокая стоимость, но в процессе создания бизнеса, в котором производительность и качество всегда выходят на первый план, значительные денежные затраты, являются обязательными, особенно на начальном этапе.

Поэтому главное правило начинающего бизнесмена или частного мастера — это выбрать качественный станок, который на протяжении всего срока эксплуатации не потребует дополнительного ремонта. В статье описываются только основные характеристики и разновидности таких установок, поэтому желательно перед покупкой оборудования обратиться к специалистам для более профессиональной консультации по приобретению гильотинных ножниц для организации конкретного производственного процесса.

Ножницы гильотинные гидравлические Metal Master серии HCJ 2560

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

• Описание
• Характеристики

Описание

Описание станка Ножницы гильотинные гидравлические Metal Master серии HCJ 2560

• Гильотина Metal Master HCJ 2560 применяется при резке листов металла. Гидравлическая система и закаленные ножи станка обеспечивают быструю и качественную резку. Гильотина Metal Master HCJ 2560 отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности оборудования. Ножницы для резки можно использовать в различных комплектациях с разнообразными приспособлениями в зависимости от типа производства.
• Жесткость конструкции гильотины обеспечивается прочной, сварной рамой.
• Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить резку листового металла с высокой скоростью и точностью.
• Станок оснащен контроллером Estun E21. Управление по оси X осуществляется программно контроллером, либо в ручном режиме, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственное управление приводом по осям производится частотным преобразователем.

ОСОБЕННОСТИ СТАНКА

Сварная станина станка, прошедшая процесс снятия напряжения

Механизм установки зазора между ножами позволяет оперативно установить требуемый зазор для получения оптимальных режимов резания

Защита зоны резания обеспечивает защиту от несанкционированного доступа людей в опасную зону

Кронштейны передней поддержки листа с «T» пазами и перекидными упорами служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе машины

Гидравлический прижим заготовки надежная фиксация заготовки

Гидравлическая система Bosch-Rexroth надежная и высокопроизводительная система

Четырехсторонние ножи обеспечивают точный и качественный рез. Имеют четыре режущие кромки, что позволяет использовать ножи продолжительное время без заточки

ЧПУ E21 (Estun) интуитивно понятная система управления упрощает работу и повышает производительность труда

Станок оснащен поворотной режущей балкой («свим-бим») и азотными возвратными цилиндрами с аккумулятором

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКИХ НОЖНИЦ METAL MASTER HCJ

• Оптимальное сочетание цены и качества
  Недорогой и надежный станок для выполнения резки заготовок изделий с высокой точностью.

• Широкий спектр функциональных характеристик
  Большой набор размеров и функций позволяет выполнить практически любые требования производства.

• Высокая производительность
  Мощные гидроцилиндры и надежная гидравлическая система позволяют производить работу с высокой скоростью.

• Надежность и износостойкость
  Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения. В станках серии HCJ используется электрооборудование Siemens и Schneider.

• Точность и простота настройки на работу с необходимой толщиной листа
  Манометр и механизм регулировки зазора позволяют быстро настроить машину для работы с необходимой толщиной листа.

• Простота в использовании
  На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на столе. Теневая линия резания позволяет работать «по разметке».

• Безопасность
  Наличие защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Стандартная комплектация:

Дополнительные опции:

• Увеличенный до 800мм ход заднего упора
• Контроллер E200S
• Система подогрева масла
• Пневматическая поддержка тонкого листа

Характеристики

Гильотинные ножницы для резки шпона KUPER Josting

• Назначение

• Комплектация

• Характеристики

• Видео

• Дополнительно

Гильотинные ножницы для резки шпона моделей KUPER HFS

Гильотинные ножницы для резки шпона моделей KUPER HFS 2800 и KUPER HFS 3200  выпускаются только для двух возможных максимальных длин реза 2800 и 3200 мм и имеют полностью гидравлический привод как для прижимной балки, так и для ножевой.

Тем не менее ножницы обеспечивают высококачественную резку шпона любых пород древесины толщиной до 1 мм и общей толщиной пачки до 50 мм.

Предназначены для быстрой и точной резки шпона.

Новые полностью гидравлические ножницы сочетают в себе традиционное качество станка, произведенного в Германии, и привлекательную цену. Пачка шпона толщиной до 50 мм обрезается с высоким качеством и готова к дальнейшим операциям соединения шпона на ребросклеивающих станках KUPER. Прижимная балка, приводимая в движение двумя гидравлическими цилиндрами, надежно зажимает пачку шпона с любой волнистостью. Балка ножа, приводимая в

действие одним гидравлическим цилиндром, производит рез с протягивающим движением ножа, обеспечивая качественный рез и прямолинейную кромку, гарантирующую дальнейшее надежное соединение шпона.

Станок имеет два контура безопасности оператора. Это традиционные для станков KUPER старт привода ножа посредством одновременного нажатия двух кнопок для задействования обеих рук и фотоэлектронный барьер, мгновенно останавливающий работу ножниц при появлении руки или постороннего предмета в зоне реза. Четкий и хорошо видимый зеленый светодиодный луч, проектирующийся на стол, позволяет оператору легко и точно выравнивать пачку шпона. Расстояние между задним упором и линией реза ножа устанавливается по электронному дисплею с точностью 0,1 мм. При этом быстрое перемещение заднего упора осуществляется электромотором путем нажатия кнопок «вперед» и «назад».

Особенности станка HFS

• Высококачественный обрезной нож.
• Гидравлический привод прижимной балки.
• Гидравлический привод ножа.
• Яркая светодиодная линия выравнивания пачки шпона.
• Электромоторный привод заднего параллельного упора.
• Электронный дисплей ширины реза.
• Два контура защиты оператора (двуручный привод и фотоэлектронный барьер).

Гильотинные ножницы для резки шпона моделей KUPER EFS


Гильотинные ножницы KUPER EFS обеспечивают абсолютно прямолинейную резку шпона, не требующую какой-либо дальнейшей дополнительной обработки кромки.

Высокая точность рубки обеспечивает в дальнейшем качественное склеивание шпона любых сортов.

Позиционное устройство управления параллельным упором (предлагается опционно) снабжено цифровым измерителем ширины, цифровой клавиатурой, счетчиком циклов рубки и кнопками выбора различных типов операций. Единичное или с приращением значения размеров обрабатываемого материала принимается устройством управления при нажатии кнопки «пуск». В памяти устройства может сохраняться 99 значений ширины материала. Предусмотрена возможность переключения значений измерения «дюйм/мм». Выступы на кромках полосы шпона отрезаются при ступенчатой корректировке положения параллельного упора.

Особенности станка EFS

• Высокое качество рубки достигается благодаря поворотному и мощному протягивающему движению ножа под углом 20˚.
• Параллельный упор с высокоскоростным позиционированием, точная регулировка и цифровая система измерения параметров параллельности лицевой и отрезаемой кромки шпона.
• Хорошо видимая маркировка отрезной линии световым зеленым лучом.
• Вспомогательная разметка стола и прямоугольный упор облегчают выравнивание полосы шпона.
• Широкая прижимная балка позволяет выравнивать перед рубкой даже волнистый шпон.
• Предусмотрена функция финишной рубки (прифуговки) с гидравлической регулировкой отрезной балки с шагом 0,9 мм. Предварительная и финишная рубка подпрессованного пакета шпона дает возможность получить идеальную

  прямолинейную кромку (предлагается опционно).
• Мощный кривошипный привод позволяет рубить шпон поперек волокон.
• Высокие усилия, возникающие при подпрессовке и рубке, надежно гасятся прочной конструкцией станины.
• Режущая кромка ножа, позволяющая делать многократную переточку, имеет ширину 30 мм.
• Дискретная работа приводов станка снижает потребление энергии и уровень шума.
• Безопасность работы оператора обеспечивается устройством световой маркировки зоны безопасности, станок функционирует только при одновременном задействовании 2 рук оператора, применяется электронная система контроля и

  защитная решетка позади станка.
• Станок может резать бумагу, пластик, фольгу, другие материалы.


Рекомендуемый начальный запас расходных материалов для  KUPER HFS 2800 и KUPER HFS 3200

Состоит из:

• 1 запасной нож;
• 5 контрклиньев для ножа.

Характеристики
















	HFS 2800	HFS 3200
Рабочая длина реза,мм	2800	3200
Макс. высота пачки шпона,мм	50	50
Диапазон перемещения параллельного упора, мм	25-500	25-500
Параметры электропитания	400 (380) В, 50 Гц, 3 ф. + N + PE	400 (380) В, 50 Гц, 3 ф. + N + PE































Рабочая длина реза, мм	2800	3200
Макс. высота пачки шпона, мм	80	80
Диапазон перемещения параллельного упора, мм	20-720	20 — 720
Прижимная балка, мм	гидроцилиндр, 2 степени сжатия	гидроцилиндр, 2 степени сжатия
Балка ножа	двигатель с тормозом, редукторный привод	двигатель с тормозом, редукторный привод
Параллельный упор	управляется 3-х фазным электродвигателем с регулируемым приводом.	управляется 3-х фазным электродвигателем с регулируемым приводом
Потребляемая мощность, кВт	7,7	7,7
Занимаемая площадь, мм	4140х1700	4570 х 1700
Высота, мм	1700	1740
Вес нетто, кг	3500	3900




Дополнительные опции:


УСТРОЙСТВО КОНТРОЛЯ ПОЛОЖЕНИЯ ДЛЯ ПАРАЛЛЕЛЬНОГО УПОРА

С цифровым измерителем ширины, числовой клавиатурой, счетчиком резов и кнопкой выбора режимов работы, с памятью для записи 99 размеров ширины обрезаемого шпона. Электронная установка упорной линейки позволяет быстро и легко выставлять нужный размер. Установка размера осуществляется путем простого ввода данных кнопочной клавиатурой рядом с дисплеем. Эта модификация имеет память на 99 установок ширины пакета и электронный счетчик количества резов. Кроме того, это устройство дает возможность задать несколько последовательных резов с определенным шагом, что чрезвычайно полезно для производства полосок кромочного шпона


УСТРОЙСТВО ДЛЯ ЧИСТОВОЙ ОБРЕЗКИ

С гидравлической регулировкой балки ножа с шагом 0,9 мм между первым и вторым резом. Прифуговка (двойной ход ножа): первый – основной и второй с продвижением ножевой балки на 0,9 мм. Позволяет получать более качественную кромку.

---

Рекомендуемые товары

Цена:

По запросу


Цена:

По запросу


Цена:

По запросу

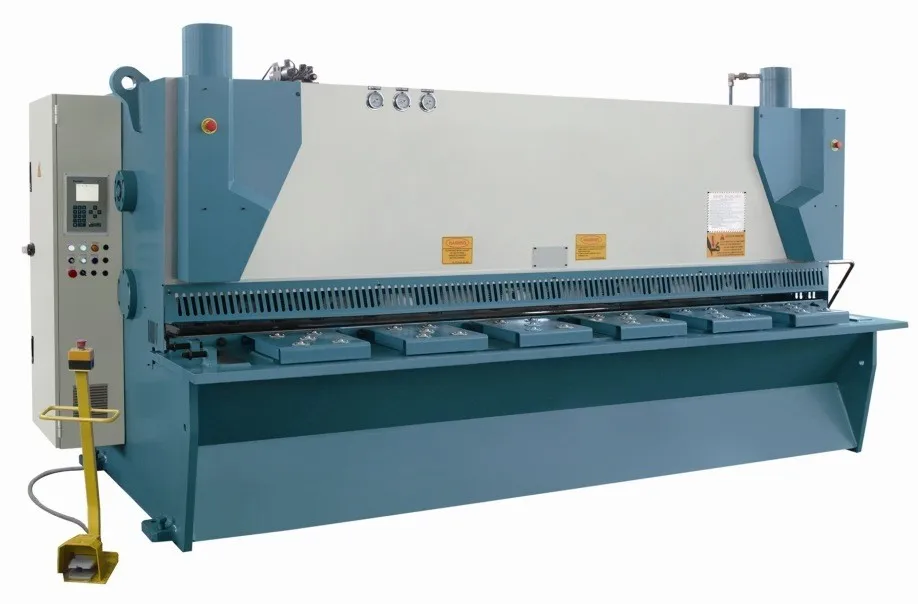

Гидравлические гильотинные ножницы

— Гидравлические гильотинные ножницы серии QC11Y

Гидравлические гильотинные ножницы серии QC11Y известны своей высокой эффективностью стрижки. Гидравлические гильотинные ножницы подходят для выполнения резки в тяжелых условиях для большего количества производственных требований. Гидравлические ножницы подходят для обработки листового металла и листового металла. Гидравлические гильотинные ножницы отличаются превосходными функциональными характеристиками, что делает их предпочтительными во многих отраслях металлообработки. Помимо этого, регулировка зазора между лезвиями с помощью рычагов, регулировка усилия сдвига и зажима, а также лезвия премиум-класса — это некоторые из дополнительных функций, которые позволяют этому оборудованию работать намного лучше, чем обычные гильотинные ножницы. Структура гидравлических стригальных машинок изготовлена ​​из высококачественного материала, который требует меньше обслуживания и прост в эксплуатации.

• Стальная сварная конструкция без напряжений
• Три направляющие тележки обеспечивают точное перемещение и точные результаты стрижки
• Держатель ножа с гидравлическим приводом, втягивается гидроаккумулятором
• Регулируемый передний угол для минимизации деформации срезаемой пластины
• Ход заднего упора можно регулировать вручную, чтобы свести к минимуму деформацию срезаемой пластины
• Ход заднего упора можно отрегулировать вручную и настроить ручку, цифровой дисплей
• Функция откидывания заднего упора для резки длинных листов
• Регулировка зазора ножей на основе индикатора проста, удобна и быстра
• Лезвие с 4 режущими кромками
• Регулируется полный или короткий ход держателя лезвия
• Отображение счетчика времени резки

Конструкция с тремя тележками и рельсами

• Передний рельс предварительного натяжения заставляет держатель лезвия многократно перемещаться вдоль верхнего и нижнего рельсов без зазоров. Для получения точных результатов резки зазор между лезвиями можно регулировать для различных пластин.

Технические характеристики гидравлических гильотинных ножниц

Модель	Число ходов (раз/мин)	Ход заднего упора (мм)	Передний угол (°)	Глубина горловины (мм)	Главный двигатель (кВт)	Вес (кг)	Габаритные размеры (Д×Ш×В) (мм)
HGS-6×2500	10-25	20-600	0,5-2	120	7,5	5 200	3270×1580×2040
HGS-6×3200	10-25	20-600	0,5-2	120	7,5	6 400	3820×1580×2100
HGS-6×4000	10-25	20-600	0,5-2	120	7,5	8 500	4620×1630×2160
HGS-6×5000	8-20	20-800	0,5-2	120	7,5	13 000	5530×2075×2080
HGS-6×6000	8-20	20-800	0,5-2	120	11	16 000	6530×2075×2610
HGS-7×7000	6-15	20-800	0,5-2	120	11	21 000	7530×2075×2830
HGS-8×2500	10-25	20-600	0,5-2	120	11	5 500	3270×1580×2040
HGS-8×3200	10-25	20-600	0,5-2	120	11	6 500	3820×1580×2100
HGS-12×2500	6-20	20-800	0,5-2,5	150	18,5	11 000	3400×1920×2350
HGS-12×3200	6-20	20-800	0,5-2,5	150	18,5	12 500	3950×1920×2400
HGS-12×4000	6-20	20-800	0,5-2,5	150	18,5	14 000	4750×1960×2580
HGS-13×8000	4-15	20-800	0,5-2,5	500	30×2	52000	8600x2900x3100
HGS-16×2500	5-15	20-800	0,5-2,5	100	18,5	13 000	3130×2655×2200
HGS-16×3200	5-15	20-800	0,5-2	150	18,5	12 600	3940x1960x2400
HGS-16×4000	5-15	20-800	0,5-2,5	150	18,5	15 500	4750×2010×2640
HGS-20×2500	5-15	30-800	0,5-3	150	30	13 500	3450×2200×2560
HGS-20×4000	4-15	30-800	0,5-3	150	37	21 500	4660×2200×2710
HGS-25×2500	4-15	40-800	0,5-3,5	150	37	17 000	3450×2700×2900

Гильотинные ножницы — Wammes Machinery

• Круглое производство
• Прямоугольное производство
• Прямоугольное исполнение со встроенным фланцем
• Производство круглых и прямоугольных фитингов
  • Плазменная резка
  • Шовная и точечная сварка
  • Бисероплетение | Округление | Отбортовка
  • Формирователь прокладок
  • Питтсбург | Защелка | S-образный клин
  • Обращение с катушкой
  • Изгиб | Резка | ужесточение
    • Z-образные станки
    • Гильотинные ножницы
    • Загибочный станок
  • Специальные приложения
• Автоматизация
• Лазер ЭКО
• Лазерный компакт
• Плазма с Rotatorcut
• Автоматическая линия сварки труб
  СВА 400
• Super Elbow Line
  SEL 300/600

Ножницы гильотинные необходимы для каждого производства.

Эта машина доступна в ручной и моторизованной версиях с различной толщиной листа и рабочей длиной.


Технические характеристики


Модель	MSB 100 STD	МСБ 150 СТД	МСБ 200 СТД	MSB 250 STD	MSB 310 STD
Рабочая зона	1040	1540	2040	2540	3140
Производительность
Сталь (400 Н/мм²)	4,00	3,50	3,00	2,50	2,25
Алюминий (250 Н/мм²)	6,00	5,50	4,50	4,00	3,00
Нержавеющая сталь (600 Н/мм²)	2,50	2,25	2,00	1,50	1,25
Размеры
мм	1392	1892	2392	2892	3492
Глубина мм	1865	1865	1865	1865	1865
Высота мм	1430	1430	1430	1430	1430
Вес кг	960	1100	1310	1520	1800

Основные моменты


• Мощная энергосберегающая модель с оптимальным энергетическим балансом
• Особенно компактные 3-метровые ножницы для максимальной экономичности
• Удобное оборудование для эргономичного и экономичного обслуживания одним человеком
• Удобная разблокировка с помощью подвижного педального переключателя
• Автоматический прижим и противоскользящий слой из твердой резины удерживают материал на месте
• Ручной ограничитель глубины обеспечивает удобное и точное позиционирование материала
• Станина станка и режущая балка изготовлены из проверенной сварной конструкции.
• Механический привод режущего бруса работает эксцентрично
• Малошумный привод

  Спросите о предложении

Ножницы гильотинные — Uzma Machinery

Линия MG

MG line — Механические ножницы
Механические ножницы MG line серии 4 мм в стандартной комплектации оснащены шариковыми столами для переноса листов для облегчения подачи листа и уменьшения следов на материалах.
Механические ножницы серии MG в стандартной комплектации оснащены моторизованным задним упором с шарико-винтовой передачей 750 мм.
Механические ножницы серии MG со стальной конструкцией и редуктором предназначены для идеального качества резки листового металла. Эти станки идеально подходят для резки тонколистового металла. Бесшумная работа, система прямого привода с тормозным двигателем и низкое энергопотребление обеспечивают эффективную работу по экономичной цене.
«• ЧПУ
• Задний упор с шарико-винтовой передачей с электроприводом
• Выпрямляющий рычаг и передние опорные рычаги
• Стол для перемещения шаров (только для серии 4 мм)
• Освещение линии реза
• Регулировка зазора между лезвиями (только для серии 4 мм)
• Счетчик отрезков
• Переносная ножная педаль с кнопкой аварийной остановки
• Фотоэлемент на задних защитных ограждениях
Механические ножницы серии MG в стандартной комплектации оснащены ЧПУ, которое обеспечивает функции «многошагового» и «нажми и работай» для программирования заднего упора 9. 0043

Подробнее…

Линия ВВС

Линия HVS — Ножницы с ЧПУ с регулируемым углом наклона
UZMA Ножницы с регулируемым углом наклона HVS изготавливаются из стали с очень жесткой конструкцией, обеспечивающей минимальное отклонение во время работы. Регулировка переднего угла осуществляется гидравлически, уменьшение переднего угла дает преимущество в уменьшении деформации на тонких узких полосах, а также повышает качество резки и скорость резки в минуту. Режущая балка на ножницах с переменным передним углом HVS имеет закаленные направляющие скольжения, работающие между подшипниками качения, что исключает необходимость смазки, а регулировку зазора между ножами можно легко выполнять с помощью механической или гидравлической системы. Ножницы с регулируемым передним углом UZMA HVS оснащены блоком управления с ЧПУ. Когда оператор просто вводит тип материала, толщину, длину реза, ширину реза, ЧПУ автоматически рассчитает и установит зазор от лезвия, передний угол и положение заднего упора соответственно.
«Стандартные аксессуары:
● ЧПУ — Cybelec DNC 61G
● ЧПУ регулировка длины резки (хода)
● ЧПУ регулировка заднего упора
● ЧПУ регулировка переднего угла
● ЧПУ гидравлическая регулировка зазора между ножами
● Автоматический расчет функции резки материала
технические характеристики
● Автоматический откидной задний упор
● Откидная защита для пальцев длиной 1 м с защитой от выключателя
● Автоматическая центральная смазка
● Задние боковые защитные панели и задний световой барьер
● Скользящие пластины заднего листа
● Освещение теневой линии
● Выпрямляющий рычаг с линейкой, Т-образным пазом и ограничителем наклона
● Опорные рычаги с линейкой, Т-образным пазом и ограничителем наклона
● Переменный угол резки
● Шариковые передаточные столы
● Резка и обратное движение гидравлическое
»
Откидная защитная накладка для пальцев длиной 1 м с защитой переключателя

Подробнее…

Линия HSB и HSB-E

Линия HSB — Ножницы с поворотной балкой с ЧПУ
Ножницы с поворотной балкой HSB имеют стальную раму с использованием жесткой конструкционной стали, а конструкция машины обеспечивает надежную, быструю и точную резку. Цельная сварная рама обрабатывается за один раз на обрабатывающем центре с подвижной колонной с ЧПУ, верхняя балка (поворотная балка) имеет очень жесткую коробчатую раму. Стальная конструкция, что позволяет наклону верхнего лезвия быть на очень низком уровне. , это точка для уменьшения искажения в срезанной детали. В стандартной комплектации на ножницах UZMA HSB планка заднего упора качается вместе с режущей балкой для предотвращения заклинивания материала и, кроме того, для подачи более длинных листов, планка заднего упора автоматически поднимается вверх после перемещения заднего упора в конечное положение. Ножницы с поворотной балкой UZMA HSB Line имеют две серии: серию HSB-E (экономическую) и серию HSB (стандартную).
