Станок для заточки ножей на гвоздильный автомат

• Описание
• Комментарии 0

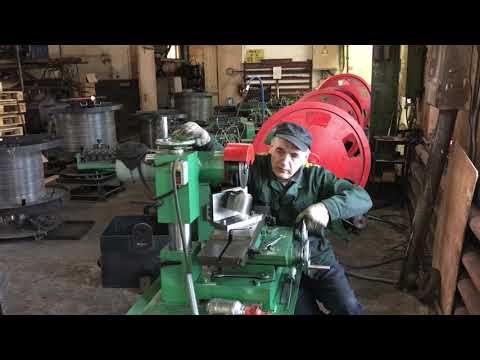

Станок для заточки ножей на гвоздильный автомат

Технические характеристики

Диаметр шлифовального диска: 200 мм

Мощность: 0.75 кВт

Скорость вращения: 2900 об/мин

Размеры станка: 0.8*0.5*1 м

Вес станка: 250 кг

КОМПЛЕКТ АЛМАЗНЫХ ДИСКОВ (3ШТ) — 455 USD

КЛЮЧЕВЫЕ МОМЕНТЫ
ДОСТАВКА – 25 ДНЕЙ
СРОК ПРОИЗВОДСТВА – 20 ДНЕЙ

ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ДВУМЯ ТРАНШАМИ:

70% — ПРЕДОПЛАТА

30% — ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ).

ГАРАНТИЯ – 1 ГОД

ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ
ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ

ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА — ЗА СЧЁТ ПОКУПАТЕЛЯ

продам дешево Станок для заточки ножей на гвоздильный автомат Красноярск
купить недорого Станок для заточки ножей на гвоздильный автомат Москва
купить недорого Станок для заточки ножей на гвоздильный автомат Уфа
продать Станок для заточки ножей на гвоздильный автомат Волгоград
продать Станок для заточки ножей на гвоздильный автомат Ростов-на-Дону
купить недорого Станок для заточки ножей на гвоздильный автомат Челябинск
куплю недорого Станок для заточки ножей на гвоздильный автомат Волгоград
купить недорого Станок для заточки ножей на гвоздильный автомат Пермь
продам дешево Станок для заточки ножей на гвоздильный автомат Пермь
куплю недорого Станок для заточки ножей на гвоздильный автомат Самара
куплю недорого Станок для заточки ножей на гвоздильный автомат Санкт-Петербург
продам дешево Станок для заточки ножей на гвоздильный автомат Волгоград
купить недорого Станок для заточки ножей на гвоздильный автомат Екатеринбург
купить недорого Станок для заточки ножей на гвоздильный автомат Ростов-на-Дону
продать Станок для заточки ножей на гвоздильный автомат Самара
купить недорого Станок для заточки ножей на гвоздильный автомат Казань
куплю недорого Станок для заточки ножей на гвоздильный автомат Красноярск
продать Станок для заточки ножей на гвоздильный автомат Челябинск
куплю недорого Станок для заточки ножей на гвоздильный автомат Казань
куплю недорого Станок для заточки ножей на гвоздильный автомат Челябинск
продам дешево Станок для заточки ножей на гвоздильный автомат Екатеринбург
продать Станок для заточки ножей на гвоздильный автомат Санкт-Петербург
продам дешево Станок для заточки ножей на гвоздильный автомат Новосибирск
купить недорого Станок для заточки ножей на гвоздильный автомат Волгоград
куплю недорого Станок для заточки ножей на гвоздильный автомат Екатеринбург
продам дешево Станок для заточки ножей на гвоздильный автомат Ростов-на-Дону
продам дешево Станок для заточки ножей на гвоздильный автомат Казань
куплю недорого Станок для заточки ножей на гвоздильный автомат Ростов-на-Дону
продать Станок для заточки ножей на гвоздильный автомат Пермь
продать Станок для заточки ножей на гвоздильный автомат Екатеринбург
продать Станок для заточки ножей на гвоздильный автомат Омск
купить недорого Станок для заточки ножей на гвоздильный автомат Нижний Новгород
продам дешево Станок для заточки ножей на гвоздильный автомат Самара
куплю недорого Станок для заточки ножей на гвоздильный автомат Омск
купить недорого Станок для заточки ножей на гвоздильный автомат Новосибирск
продать Станок для заточки ножей на гвоздильный автомат Нижний Новгород

С этим товаром покупают

Схема и устройство станка для изготовления гвоздей из проволоки

Принцип действая ударного станка для серийного производства проволочных гвоздей разных размеров – весьма прост и понятен. А следовательно и усройтсво станка освоить совсем не сложно. Он не требует высокой квалификации для его настройки и обслуживания. Поэтому данный вид оборудованния можно смело преобретать в б/у состоянии, тогда его цена начинается от 2800$. Стартуя с этой цены можно приобрести станки для изготовления гвоздей из проволоки диаметром до 4мм и длинной до 120мм. Серийное производство гвоздей на собственном станке – это стабильный источник дохода в гараже или в домашних услвоиях.

Схема гвоздильного станка с описанием принципа действия

Схематическое изображение устройства ударного аппарата.

Проволочные гвозди производят на ударных и прессовальных машинах. Наиболее распространены ударные станки, формирующие гвоздь ударом двумя молотами.

Проволоку пропускают между двух рядов роликов а, а. Далее она попадает в подаватель А (образованный собачкой б и прижимающей ее пружиной в), который совершает колебания, амплитудой, равной длине гвоздя с запасом для формирования шляпки. Для увеличения/уменьшения амплитуды служит палец кривошипа е. В движение подаватель приводят кривошип е, тяга д, система рычагов г.

Пройдя подаватель, проволока прогоняется между зажимными щеками ж, ж’, причем ж – статична, на ж’- воздействует прижимная сила рычага з, движимого фигурной шайбой к (фигура 14).

Щеки оснащены зубчатыми канавками, позволяющими фиксировать проволоку при расклепывании головки. Также в щеках имеется форма, соответствующая геометрии нижней части шляпки.

За щеками расположены ножи п, п’, движимые соответственно рычагами о, о’, которые приходят в движение под воздействием шайб с и с’, на внешней поверхности которой прорезаны фигурные канавки (фигура 14).

Ножи имеют пирамидальную форму (фигура 16). Вырез а служит для прессования острого конца, лезвия б – срезают лишнее. Оставшиеся «лепестки» убираются во время полировки.

Избежать быстрого затупления ножей позволяет конструктивная особенность, при которой ножи едва касаются друг друга. Такая конструкция не позволяет полностью отрезать гвоздь. Окончательное отделение изделия от проволоки происходит с помощью выбрасывателя т, движение которому сообщают рычаги у и тяга ф, приводимые в действие кулачком х.

По выступу молота л ударяет рессора н, н’, сообщая ему импульс. Молот ударяет по гвоздю, формируя шляпку. Деревянная рессора (в некоторых машинах стальная) сжимается с помощью кулачка м. (фигура 15, кривая Д).

На графике (фигура 15) изображен порядок отдельно взятых рабочих ходов станка для производства гвоздей. Подавателю, который подает проволоку вперед, соответствует кривая А.

Ходы щек, удерживающих проволоку, описаны кривой В (когда подаватель двигает проволоку в обратном направлении, щеки ее не фиксируют).

Рабочий ход ножниц с момента фиксации проволоки описан кривой Г.

Работа выбрасывателя, отделяющего готовое изделие, показана кривой Б.

Последовательность работы молота видна на кривой Д.

Далее подаватель занимает крайнюю рабочую точку, щеки размыкаются, рабочий цикл начинается с начала (кривая В).

Разница между номинальной и реальной производительностью составляет порядка 20-40%. Причиной тому простои, обусловленные заменой и установкой инструмента, заправка станков новыми кругами проволоки, браком и пр. При изготовлении гвоздей, от 2,5% до 3,5% материала теряется на «лепестках». До 1% доходят потери на брак.

Преимущества и недостатки прессовального станка для производства гвоздей

Прессовальные машины обладают более высокой производительность, но требуют частой замены матриц и щек. Высокие нагрузки на формирующие элементы станков приводят к их быстрому износу.

Прессовальные машины устроены аналогично, но в них вместо молота, установлен штамп, формирующий головку гвоздя постепенным нажимом. Штамп приводится в действие фигурной шайбой либо эксцентриком. В обратном направлении проволока подается принудительно (в отличие от ударных станков, где оно происходит под действием пружины). Такая конструкция повышает производительность практически в 2 раза. В прессовальных машинах отбросы производства составляют порядка 3% от веса использованной проволоки. Это «лепестки» и брак.

Промышленное изготовление проволочных гвоздей в домашних условиях

Обыкновенные гвозди изготавливают из необожженной проволоки. Материалом служит литое железо с характеристиками:

• С 0,18-0,25%;
• Р 0,02 – 0,06%;
• сопротивление на разрыв при удлинении не более 28%, 45-50 кг/мм2, полученное томасовским процессом.

Зазубренные гвозди производят из проволоки, которую после волочения отжигают, подвергают травлению разбавленной серной кислотой с последующим гашением известковым молоком и сушкой. Затем протягивают и выпрямляют на деревянных щеках.

Гвозди с тонкими шляпками большого диаметра, включая толевые, изготавливают из высококачественного Сименс-мартеновскую литого железа с характеристиками:

• С 0,03%;
• Р до 0,03%;
• сопротивление на разрыв при удлинении до 34% и одновременном уменьшении диаметра до 75%, 34-37 кг/мм2.

После волочения до диаметра, близкого к заданному, проволоку отжигают, удаляют с нее окалину и повышают жесткость, протягивая в 1 ход.

На штукатурные, трубные, бочарные костыльки идет проволока из литого железа, полученная томасовским методом, которую подвергают отжигу, снова протягивают и дважды волочат до получения установленного диаметра.

Для гвоздей с большими шляпками различных форм (полукруглая, алмазная и пр.) берут волоченную не отожженную Сименс-мартеновскую проволоку.

Отожженная и оцинкованная проволока используется при производстве скоб, фиксирующих колючую проволоку на столбах при установке проволочных заграждений.
