Универсальный консольно-фрезерный станок DMTG XW6136 — цена, отзывы, характеристики с фото, инструкция, видео

Универсальный консольно-фрезерный станок DMTG XW6136 состоит из основания, колонны, консоли, устройства поворота стола, рабочего стола, главной трансмиссии, ползуна, салазок, коробки подач, системы смазки и охлаждения, электрической системы, пульта управления.

Накладная вертикальная фрезерная головка и возможность поворота рабочего стола делают станок широкоуниверсальным. 24 скорости вращения шпинделя позволяют обрабатывать различные материалы подходящим инструментом. Система передач шпинделя монтируется в основании и приводится в действие при помощи фланцевого двигателя мощностью 4 кВт. Двигатель станка XW6136 подсоединяется к системе передач при помощи ведущего вала, который сообщает энергию шпинделю через посредство системы шестеренок и подвижных зубчатых колес. Главная передача: главный двигатель->ведущий вал->шестерни и подвижные зубчатые колеса->шпиндель. Ползун выдвигается на необходимое расстояние с помощью специальной рукоятки, если используется вертикальный шпиндель, то ползун можно полностью отвести из рабочей зоны.

Консоль, коробка подач

Коробка подач расположена на правой части консоли. Трансмиссия реализует возможность ускоренного подъема/опускания консоли и подачу от коробки скоростей по 3 осям. Прямоугольные направляющие Y, Z и ласточкин хвост по оси Х. Оси, не принимающие участия в перемещении — могут быть зафиксированы, что позволит улучшить качество мехобработки поверхности. Реализована возможность выборки люфта в направляющих клиньями, а в гайке оси Х — специальным регулировочным винтом. Станция смазки рычажного типа расположена слева на рабочем столе.

Электрическая часть

Выносной пульт оператора позволяет управлять направлением вращения шпинделя, осуществлением подачи по осям. Нажатие аварийного грибка останавливает вращение и подачу. Включение подачи СОЖ. УЦИ(опция) фиксируется на пульте оператора и отображает реальное положение оси. Система освещения включает в себя фонарь с мощной лампой. УЦИ и оптические линейки повышают удобство работы на станке и реализуют функцию отображения реального положения оси, что удобнее чем работа по лимбу.

Характеристика	Значение
Размер стола (Д х Ш), мм	1320х360
Ширина и количество Т-образных пазов, мм х шт	14х3
Макс. вес заготовки, кг	400
Оси
Продольное перемещение, мм	1000
Поперечное перемещение, мм	300
Вертикальное перемещение, мм	400
Диапазон продольной подачи, мм/мин	20~420/16
Диапазон поперечной подачи, мм/мин	22~393/16
Диапазон вертикальной подачи, мм/мин	10~168/16
Автоматическое продольное перемещение, мм	1000
Автоматическое поперечное перемещение, мм	300
Автоматическое вертикальное перемещение, мм	400
Скорость быстрых продольных перемещений, мм/мин	1290
Скорость быстрых поперечных перемещений, мм/мин	1205
Скорость быстрых вертикальных перемещений, мм/мин	513
Тип направляющих оси Х	ласточкин хвост
Тип направляющих оси Y	прямоугольные
Тип направляющих оси Z	прямоугольные
Поворот рабочего стола, град	+/-45
Шпиндель
Количество шпинделей	1
Диапазон/ Кол-во скоростей вертикального шпинделя	—
Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин	58~1800/12
Конус вертикального шпинделя (7:24)	ISO50
Конус горизонтального шпинделя (7:24)	ISO50
Расстояние от оси верт. шпинделя до направляющих колонны, мм	—
Расстояние от торца верт. шпинделя до поверхности стола, мм	175~575
Расстояние от оси гор. шпинделя до поверхности стола, мм	0~400
Диаметр оправки инструмента, мм
Максимальный угол вращения вертикальной фрезерной головки, град	+/-360
Максимальный диаметр фрезерования, мм
Максимальный диаметр сверления, мм
Ход пиноли шпинделя, мм	—
Мощность
Мощность э/д вертикального шпинделя, кВт	—
Мощность э/д горизонтального шпинделя, кВт	4
Мощность э/д подачи, кВт	1.1
Мощность э/д подачи СОЖ, кВт	0.09
Потребляемая мощность станка, кВА	5.5
Габаритные размеры (Д х Ш х В), мм	2070х2050х1950
Масса нетто, кг	2300
Масса брутто, кг	2500

Варианты комплектации

Базовая комплектация	Опции
Система подачи СОЖ	тиски
Освещение рабочей зоны	—
Набор инструмента для обслуживания станка	УЦИ и оптические линейки по 3 осям
Документация на русском языке

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Отзывы о DMTG XW6136 с УЦИ:

Отзывов пока нет, но ваш может быть первым.

Оставить отзыв

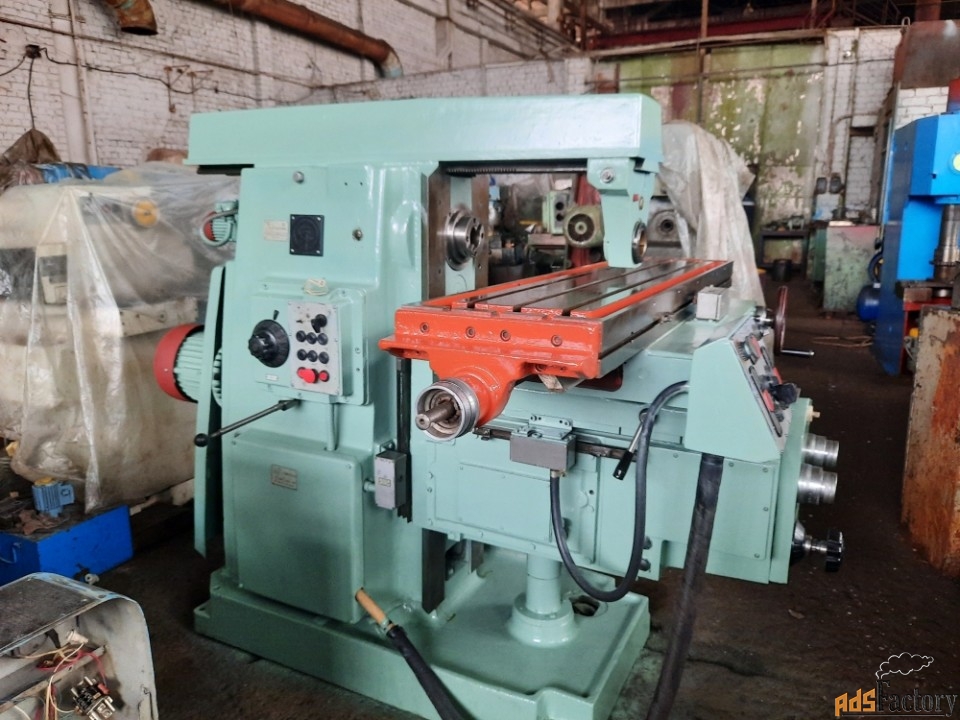

Горизонтальный консольно-фрезерный станок FU450MR

На станок FU450MR предусмотрена установка вертикальной фрезерной головки, что позволяет расширить сферу применения.

Станок отличается простотой управления и неприхотливостью в эксплуатации.

Наличие поворотного стола расширяет диапазон возможностей станка.

Увеличена износостойкость накладок направляющих.

Максимальная нагрузка на стол 1500 кг, что позволяет вести обработку крупногабаритных деталей.

Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.

Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию.

Устанавливаемые шариковинтовые передачи позволяют достигать высокую точность перемещений, устанавливать на станки системы УЦИ.

Технические характеристики FU450MR

Параметр	Значение
Модель аналога, производимого в СНГ	6Т83
Рабочая поверхность стола, мм * специальное исполнение	400х1600 450х1800*
Рабочая поверхность стола, мм	400х1600
Нагрузка на стол, кг	1500
Продольное перемещение стола, мм	1120
Продольное перемещение стола, мм (специальное исполнение)	1320
Поворот стола в обе стороны, град	45
Поперечное перемещение крестового суппорта, мм	345
Вертикальное перемещение консоли, мм	400
Вертикальное перемещение консоли, мм (специальное исполнение)	630
Мощность главного привода, кВт	11
Мощность главного привода, кВт (специальное исполнение)	15
Макс. крутящий момент на шпинделе, Нм	1850
Конус инструмента	ISO-50
Диаметр переднего подшипника, мм	110
Максимальный диаметр фрезерной головки, мм	315
Количество подач	18
Диапазон частот вращения, об/мин	28…1400
Диапазон частот вращения, об/мин (специальное исполнение)	45…2240
Продольные и поперечные подачи, мм/мин	16…800
Продольные и поперечные подачи, мм/мин (специальное исполнение)	25. ..1250
Вертикальные подачи, мм/мин	5…250
Вертикальные подачи, мм/мин (специальное исполнение)	8…400
Мощность привода подач, кВт	2.2
Ускоренный ход, вдоль и поперек, мм/мин	3150
Ускоренный ход по вертикали, мм/мин	1000
Общая потребляемая мощность, кВт	14.5

Горизонтальный консольно-фрезерный станок FU450MR востребован в мелкосерийном и крупносерийном производствах.

Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.

Перейти в карточку товара и нажать «Заказать». После нажатия нужно заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Вы так-же можете просто отправить запрос на адрес электронной почты: [email protected]

Мы работаем с физическими и юридическими лицами по безналичному расчету.

Можем доставить ваш заказ собственными силами либо через операторов перевозок.

Китай Низкая цена Консольный сверлильный станок для стальных конструкций Производители и завод

Китай Низкая цена Консольный сверлильный станок для стальных конструкций Производители и завод — ALLES

Главная > Продукт > Сверлильный станок с ЧПУ > Консольно-сверлильный станок с ЧПУ

Консольно-сверлильный станок для обработки стальных конструкций, высокая эффективность, высокая точность, простота программирования, простота в эксплуатации, повышение эффективности производства и качества обработки.

Отправить запрос

Подробная информация о продукте

ALCPD300x5000 Автоматический высокоскоростной консольно-сверлильный станок с ЧПУ Автоматический высокоскоростной консольно-сверлильный станок с числовым программным управлением в основном состоит из рабочего стола, подвижного портального типа, подвижного скользящего суппорта, сверлильно-фрезерного станка силовая головка, автоматическое смазочное и защитное устройство, циркуляционное охлаждающее устройство, цифровая система управления, гидравлическая система, электрическая система. Процесс обработки с ЧПУ, высокая эффективность, высокая точность, простота программирования, простота в эксплуатации, повышение эффективности производства и качества обработки.

Основные технические параметры

Предмет		Блок	ALCPD300 × 5000
.
.	Максимальная толщина заготовки	220
Вертикальная сверлильная головка	Кол.	ШТ.	1
	Spindle taper		BT40
	drilling diameter	mm	Φ1-Φ30
	Tapping diameter	mm	M3-M16
	Spindle speed	об/мин	30~3000
	Двигатель шпинделя с переменной частотой вращения	кВт	3,7
	Расстояние между нижним торцом шпинделя и центром патрона	mm	200-600mm
Workpiece rotation axis (Y axis)	Diameter range	mm	5000
	X-axis moving speed	m/min	0~9
	X-axis servo motor power	KW	2. 4
Power head moves vertically (X axis)	Maximum travel	mm	370
	Y-axis movement speed	m/min	0~8
	Y axis servo motor power	KW	2.4*1
Vertical ram feed motion (Z axis)	Maximum travel	mm	370
	Z-оси Скорость движения	м/мин	0 ~ 8
	Z Аси Сервомотор мощность	KW	1 × 2,4 Тормоз
Трехкласский позиционирование. /Z	mm	±0.05/300
Three-axis repeat positioning accuracy	X/Y/Z	mm	±0.025/300
Machine dimension	Length × width × height	MM	670016002300
Грубая вес		T	(около) 6

Сначала Accessions Accessions Accessies 2

1. Wipe. внутренняя и внешняя очистка, без ржавчины, без желтого халата.
