Станок своими руками для гибки жести: как сделать листогиб, технические характеристики

Как сделать мини станок для гибки металла

Наличие гибочного станка в домашней мастерской будет совсем нелишним. С его помощью можно изгибать тонкие листы жести и алюминия для самых разных нужд.

Понадобится

Поскольку мы собираемся работать с тонкими материалами, то и усилия изгиба будут не слишком большими. С учетом этих факторов, производим подбор материалов:

• уголок 25×25 мм длиной 500 мм;
• стержень диаметром 8 мм длиной 250 мм;
• две навесных петли 25×60 мм;
• два болта 6×50 мм с гайками;
• четыре винта;
• деревянный брус 50×100×300 мм.

Чтобы выполнить все операции, понадобится дрель со сверлами диаметром 3,5 и 6,5 мм, ленточная пила, сварочное оборудование, тиски и струбцины.

Процесс изготовления мини гибочного станка

Разрезаем уголок 25×25 мм ленточной пилой на пять отрезков: три – длиной 125 мм и два – 62,5 мм. Также отрезаем от стального стержня диаметром 8 мм отрезок длиной 250 мм для изготовления ручки.

Два стальных уголка по 125 мм складываем полками вниз и зажимаем в тиски. Третий укладываем на один из двух, зажатых в тиски, так, чтобы наружная сторона вертикальной полки совпала с линией соединения двух нижних уголков, и сжимаем их струбцинами.

Помещаем во внутренний угол, образованный тремя элементами, навесные петли. Плотно прижимаем их к полкам и через отверстия для шурупов привариваем к металлу. Убеждаемся, что петли свободно складываются и раскладываются.

Снова складываем шарниры и по центру поперечно упираем в вертикальную полку стальной стержень и привариваем его к горизонтальной полке с наружной стороны.

На полке уголка без ручки сверлим по центру, отступив от торцов 12 мм, по одному отверстию диаметром 6,5 мм. Кладем этот элемент на продольный угол деревянного бруса ближе к одному концу, чтобы полка с отверстиями оказалась сверху. Используя этот уголок как шаблон, сверлим два сквозных отверстия в брусе, который за другой конец зажат в тисках.

В третьем уголке тем же сверлом выполняем также два отверстия на таком же расстоянии друг от друга, что и во втором уголке. Он будет крепиться к нему так, чтобы его угол был направлен в сторону от петель. Но центры отверстий в третьем уголке смещаем к кромке горизонтальной полки на величину толщины материала для изгиба.

В нашем случае величина смещения должна быть 1,6 мм.
В двух коротких заготовках уголка по краям сверлим отверстия диаметром 3,5 мм и прикручиваем их винтами к деревянному брусу так, чтобы они упирались в продольно закрепленный большой уголок и составляли с ним 90 градусов.

Наш станок готов к работе.

Испытание станка

Ослабляем гайки крепления уголков и в образовавшуюся щель между ними просовываем полоску металла, которую необходимо согнуть. Чтобы изгиб получился ровным, прижимаем полоску к направляющему уголку.

После этого затягиваем гайки, не допуская перетяга дальней гайки и перекоса прижимного уголка. Щель между уголками должна быть одинаковой по всей их длине.
Ручку, которая до сих пор висела вертикально вниз, поднимаем до горизонтального положения. В процессе ее перемещения из первого положения во второе, происходит изгиб металла.

Ослабляем гайки и освобождаем изгибаемый материал. После этого вынимаем его из станка, если изгиб закончился, или перемещаем в другое положение и продолжаем изгибные операции.

Original article in English

Жестяные работы по дымоходам. Как изготовить трубы из оцинковки своими руками.

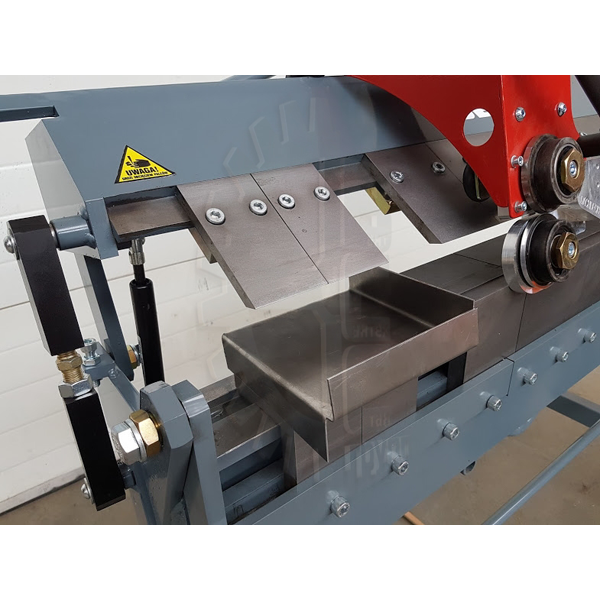

Виды листогибов

Есть три вида листогибочных станков:

Простые ручные, гибка металла в которых происходит при приложении силы в определенном месте. Эти агрегаты дают возможность изогнуть листовой материал по прямой под любым углом — от нескольких градусов до почти 360°.

Для гибки листового металла

Для получения радиального изгиба металлического листа

Все эти устройства относят к листогибочным станкам. Своими руками сделать проще всего агрегат первой группы, чуть сложнее — третьей (вальцы для листового металла). Вот о них и поговорим — от том как сделать листогиб своими руками.

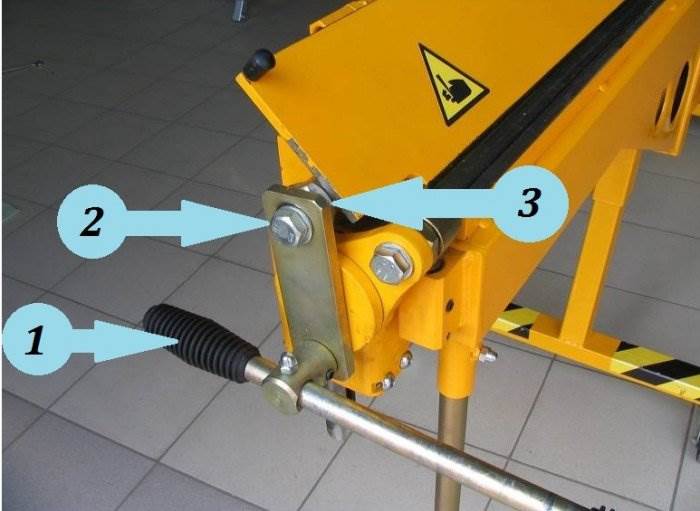

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по столу, а значит, краска не стирается и не царапается. В местах изгиба она тоже не повреждается. Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.

Читать также: Как проверить конденсатор цешкой

Вырезаем выемки под петли

Хорошо провариваем петли

К шляпке болта приварить отрезки арматуры

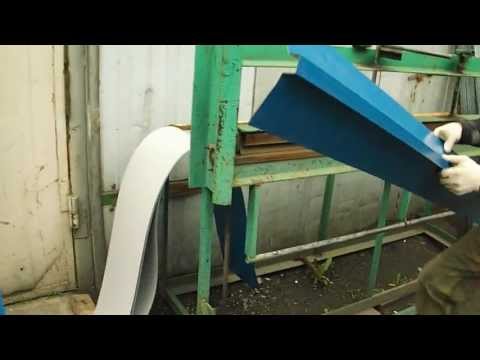

Самодельный листогиб в процессе работы

Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда. В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку. А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

Из уголка с прижимной планкой другого типа

Эта модель сварена из толстостенного уголка, станина сделана как обычный строительный козел, который сварен из того же уголка. Ручка — от багажной тележки. Интересная конструкция винтов — они длинные, ручка изогнута в виде буквы «Г». Удобно откручивать/закручивать.

Небольшой ручной листогиб для самостоятельного изготовления

В данном самодельном станке для гибки листового металла есть много особенностей:

Уголки расположены не полочками друг к другу, а направлены в одну сторону. Из-за этого крепление петли получается не самым удобным, но сделать можно.

Теперь перейдем к конструкции прижимной планки (на фото выше). Она тоже сделана из уголка, но укладывается на станок изгибом вверх. Для того чтобы при работе планка не изгибалась, наварено усиление — перемычки из металла. С обоих концов планки приварены небольшие металлические площадки, в которых просверлены отверстия под болты.

Еще один важный момент — та грань, которая обращена к месту сгиба срезана — для получения более острого угла изгиба.

Планка устанавливается так

Прижимная планка укладывается на станок, в место установки гайки подкладывается пружина. Ручка устанавливается на место. Если она не прижимает планку, та за счет силы упругости пружины приподнята над поверхностью. В таком положении под нее заправляют заготовку, выставляют, прижимают.

Под отверстие ставят пружину, затем — болт

Неплохой вариант для домашнего использования. Толстый металл гнуть не получится, но жесть, оцинковку — без труда.

Технология гибки – основные сведения

Сгибание металла выполняют без сварочных швов, что позволяет избежать коррозии в дальнейшем и получить изделие повышенной прочности. Деформация не требует значительных усилий и выполняется, как правило, в холодном состоянии.

Исключение составляют твердые материалы, вроде дюрали или углеродистых сталей. Технология гибки листового металла разрабатывается соответственно поставленным задачам в таких вариантах, как:

• радиусная,
• многоугловая,
• одноугловая,
• п-образная.

Отдельный случай – сгибание с растяжением. Данную технологию применяют при изготовлении деталей с большими радиусами гибки, небольшого диаметра. При изготовлении деталей своими руками, процесс сочетают с такими операциями, как резка или пробивка.

Для обработки в домашних условиях хорошо подходят мягкие виды металлов и сплавов, такие как латунь, медь, алюминий. Изготовление изделий методом сгибания выполняется на вальцовочных или роликовых станках, либо вручную.

Последняя процедура довольно трудоемкая. Гибку производят при помощи плоскогубцев и резинового молотка. Если лист небольшой толщины, используют киянку.

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

• тисков,
• молотка,
• электропилы,
• бруска,
• оправы.

Длина полоски изготавливается по схеме, с тем расчётом, что на каждый загиб должен приходиться запас по 0,5 мм, плюс еще миллиметр на сгибы с обеих сторон. Заготовку помещают в тиски с угольниками. Зажимая её по линии сгиба, обрабатывают молотком.

После этого будущую скобу разворачивают в тисках, зажимают оправой и бруском, формируют другую сторону. Заготовку вытаскивают, отмеряют необходимую длину сторон, выполняя загибы по низу.

Треугольником сверяют правильность угла, подправляя молотком неточности. При выполнении обеих операций, заготовку поджимают бруском и оправой. Готовую скобу подпиливают до нужного размера.

Видео:

Как изготовить листогибочный станок самому

Для придания металлу нужной конфигурации, жестянщики используют листогиб. Но как поступить мастеру, у которого специального оборудования под рукой нет?

На деле вопрос, как гнуть листовой металл в домашних условиях, решается просто. Достаточно использовать собственную смекалку и элементарные приспособления, чтобы изготовить простенький станок.

Чтобы изготовить сгибатель для металлического профиля, потребуются:

• двутавровая балка 80 мм,
• крепеж (болты),
• петли,
• уголок 80 мм,
• струбцины,
• пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Основу устройства составляет двутавровая балка, к которой двумя болтами прикручивают уголок, удерживающий заготовку в процессе сгибания. Под него методом сварки крепятся три дверные петли. Вторую их часть приваривают непосредственно к уголку.

Чтобы станок легко поворачивался во время сгибания листового металла, к нему с двух сторон приделывают ручки. Струбцинами готовый станок крепят к столу. Перед укладкой заготовки уголок откручивают или приподнимают. Лист прижимают, выравнивают по краю и загибают, поворачивая станок за рукояти. Самодельное устройство годится только для обработки заготовок незначительной толщины.

Видео:

Сгибание металлического листа при помощи молотка

Для того чтобы выполнить гибку листа толщиной до 1,2 мм под прямым углом, используют простейшие инструменты – плоскогубцы (струбцины) и резиновый молоток.

Обработку производят на ровном деревянном бруске. Линию сгиба прочерчивают при помощи карандаша и линейки. Затем лист зажимают плоскогубцами так, чтобы их концы пришлись точно на линию разметки.

Край постепенно отгибают вверх, продвигаясь вдоль сгиба. После того, как угол приблизится к 90 градусам, лист помещают на брусок и при помощи молотка окончательно выравнивают.

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Сгибание листа толщиной до 2 мм удобно проводить на рабочем столе. Металл располагают так, чтобы линия разметки приходилась на кромку. Под обрабатываемый материал подкладывают стальной уголок.

Лист зажимают в тисках при помощи двух деревянных брусков. Сгибание производят при помощи молотка, простукивая металл от одного конца к другому. Край листа при этом направляют вниз так, чтобы в итоге он полностью лег на закрепленный по краю стола уголок. Этим способом изготавливают изделия любой ширины, в том числе ящики или мангалы.

Видео:

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

Предлагаем рассмотреть простейший вариант с использованием походящей по размерам болванки. Изготавливают её из старой трубы подходящего диаметра.

Лист металла раскладывают на полу, отрезают от него кусок нужной длины. Чтобы определить нужный размер, требуемый диаметр трубы умножают на 3,14 и прибавляют 30 мм на шов.

К болванке с двух сторон приваривают перпендикулярно одна к другой по паре трубок. В их отверстия должен свободно вставляться лом.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Чтобы воспользоваться приспособлением, потребуются усилия трех человек. Болванку укладывают на край листа. Один человек встает сверху, двое других накручивают металл на болванку, проворачивая лом на 90 градусов.

Всю длину листа скручивают таким способом, оставшийся край подбивают молотком. Шов закрепляют при помощи сварки.

Видео:

Нужно учесть, что радиус сгиба листового металла зависит от его толщины и способа изготовления. Горячекатаная сталь больше подходит для труб, из холодного проката изготавливают профильные изделия.

(

оценок, среднее:

из 5)

Вальцы для листового металла или вальцовый листогиб

Этот тип листогиба может иметь три типа привода:

Своими руками делают вальцы для листового металла с ручным или электрическим приводом. В ручных ставят 3 вала, в электрических их может быть 3-4, но обычно тоже три.

Для этого станка нужна хорошая надежная основа. Это может быть отдельная станина или какой-то верстак или стол. Основа конструкции — валки. Их делают одинакового размера. Два нижних устанавливаются стационарно, верхний — подвижно, так, чтобы в нижней позиции он располагался между вальцами. За счет изменения расстояния между нижними вальцами и верхним изменяется радиус кривизны.

Читать также: Ремонт акб шуруповерта своими руками

Приводят в движение станок при помощи ручки, которая приделана к одному из валов. Далее крутящий момент передается на другие катки через звездочки. Их подбирают так, чтобы скорость вращения была одинаковой.

Если предполагается на оборудовании изготавливать трубы, верхний каток с одной стороны делают съемным, с системой быстрой фиксации. Свернув лист в трубу, его по-другому не вытащить.

Уголки из жести используются для закрытия углов, как внутри дома, так и снаружи,

в хозяйстве, для укрепления полок, углов ящиков и так далее.

Различают два вида уголков из жести

Размеры профиля: 15-50-50-15 мм

Гибка уголка — это технологический процесс получения различных изделий заданных параметров и необходимых форм путем механического воздействия, в том числе на специальном профилегибочном оборудовании.

Получаемые при сгибании металлического уголка изделия находят широкое применение в различных сферах строительства. Они позволяют создавать надежные каркасы и различные металлоконструкции, которые способны при своей внешней легкости выдерживать значительные нагрузки.

Способы гибки уголка

Применяют несколько основных способов получения из металлического уголка конструкций заданной формы и профиля, а именно различают:

• холодное сгибание,
• горячее сгибание,
• придание формы с помощью разрезания, сгибания и сварки готового изделия.

Холодное сгибание металлического уголка, в свою очередь, разделяется на:

• свободную гибку — это когда уголок сгибают без применения специального оборудования;
• сгибание с помощью вальцовочного механизма на специализированном профилегибочном станке.

Применение холодной гибки металлического уголка, в отличие от других способов, имеет определенные преимущества, а именно:

• это наименее затратный метод придания металлу заданной формы, при этом не требуется использования дополнительного оборудования для разогрева, резки, сварки и последующей обработки металла;
• получаемый в итоге каркас имеет большую прочность, так как при этом исключаются возможные дефекты, характерные при применении разогрева, резки и сварки;
• готовые конструкции гарантированно служат больший срок из-за того, что при обработке сохраняется целостность структуры металлического профиля;
• снижается вероятность возникновения очагов коррозии металла со временем.

Гибка профиля газовой горелкой

При помощи газовой горелки необходимо разогреть алюминиевый профиль именно в месте гибки и рядом с ним. Основной жар пламени должен концентрироваться на месте сгибания.

После того, как необходимая температура достигнута и профиль стал заметно пластичнее, к мету гибки прикладывается стальная металлическая труба подходящего диаметра. Строго говоря, её внешний диметр и будет равняться диаметру гибки алюминиевого профиля.

Работать необходимо в толстых перчатках, так как металл сильно раскаляется. Прислонив трубу к профилю, начинаем аккуратно изгибать его. Прикладываем отрывистые мягкие движения (не постоянно нужно тянут профиль на гибку).

Следим за местом изгибания. Если видим изменение цвета, продолжаем подогревать газовой горелкой. Конечный результат будет достигнут значительно быстрее, чем при использовании самодельных прокатных станков.

В видео демонстрируется, как можно согнуть алюминиевый профиль в домашних условиях:

Высадка металла.

Гибка листового металла, называемая высадкой, применяется в случаях, когда один лист должен перекрыть кромку другого листа (рис.1).

Сгибание уголка по радиусу

Гибка металлического уголка по радиусу достаточно сложная технологическая операция, так как любое сгибание — это одновременное сжимание внутреннего и растягивание внешнего слоя металла, а, в случае с профилем в виде уголка, такие процессы никак не могут протекать равномерно, что будет сопровождаться попыткой продольного смещения одного из этих слоев.

Непосредственно для металлического уголка применяют два основных способа сгибания в плоскости профиля — это когда одна из полок лежит в вертикальной плоскости, а другая в горизонтальной и ее сгибание будет:

• вовнутрь радиуса кривизны деформации, при этом она будет сильно сжиматься ,
• наружу радиуса кривизны деформации, соответственно, она будет растягиваться .

Холодное сгибание металлического уголка методом вальцовки на специальном профилегибочном оборудовании позволяет согнуть как стальной уголок, так и профиль из алюминия, получая при этом изделия практически любого радиуса с идеальной формой.

Как согнуть уголок по радиусу своими руками можно посмотреть на этом видео.

Читать также: Схема инвертора для плазменной резки

Стоит иметь в виду, что как для горячего, так и холодного способа сгибания существуют предельные величины радиусов, которые напрямую зависят от размера полок уголка и его толщины. Так, можно упрощенно рассчитать радиус, на который допустимо загибать уголок, согласно следующим значениям:

• допустимый радиус для равнополочного уголка должен составлять минимальные 45 размеров ширины полки;
• для неравнобокового профиля допустимый радиус не может быть меньше 45 размеров ширины полки для большей полки и 50 — для меньшей.

Но лучше и проще руководствоваться значениями, которые приведены в таблицах.

Таблицы минимально допустимых радиусов сгибания стальных уголков в зависимости от типа, размеров и отношения величин полок

Как правильно изогнуть металлическую трубу, уголок или полосовой профиль?

Иногда может возникнуть необходимость согнуть металлическую трубу, металлический уголок или полосовой профиль в домашних условиях. Давайте выясним, как это можно сделать, не прибегая к услугам специалиста.

Перед началом манипуляций нужно учесть, что с профилем толщиной до 5 миллиметров, а также с трубой до 15 миллиметров в диаметре можно работать, даже если заготовки холодные. В результате сгибания заготовок большего размера, без предварительного нагревания, могут образоваться трещины или разрывы.

Изгибаем полосовой профиль

При необходимости гнуть металлические полосы, их необходимо зафиксировать, например, в тисках, предварительно подложив металлические уголки, сберегая тиски от нанесения повреждений, а профиль от деформации (в случае с уголками мы увеличиваем площадь давления на точку полосы металла).

Затем, точными ударами молотка профиль сгибают до нужного угла. Чтобы металл не испортить и получить ровный изгиб, лучше ударять не по профилю непосредственно, а по ровному деревянному бруску, положенному на него.

Чтобы правильно изогнуть профиль, придав ему самую сложную конструкцию, перед работой нужно нанести на него риски в местах будущих изгибов.

Следует помнить, что идеально прямой угол практически невозможно получить в домашних условиях и минимальный радиус изгиба, при всем умении мастера, все же останется.

Изгибаем трубу

Трубы в холодном состоянии изогнуть намного сложнее, т. к. она при изгибании имеет внутреннюю сторону, которая сжимается, и внешнюю, которая значительно расширяется, растягиваясь, холодная труба может деформироваться и попросту лопнуть.

Чтобы этого не произошло, следует наполнить трубу сухим песком, что распределит давление, сделает изгиб более естественным, не допустив излома. Для этого засыпают сухой однородный песок в трубу, предварительно закрыв выход деревянной или пластиковой заглушкой (можно приобрести на металлобазах под ваш диаметр трубы). Засыпая песок, трубу нужно постукивать для уплотнения содержимого, а затем закрыть вход.

После этого трубу изгибают, плотно зажав один из концов в тисках и применяя физическую силу. Желательно, конечно, для этого использовать трубогиб (специальный станок для сгибания труб), так как в случае с тисками особые требования предъявляются к их опоре (точка опоры должна выдерживать значительные нагрузки на сдвиг и отрыв от земли).

Лучше всего подлежат гибке медные и алюминиевые (наиболее пластичные) трубы. Их чаще всего используют в сантехнике — здесь без специализированного инструмента не обойтись (чаще всего трубогибы сантехнические работают с радиусным искривлением труб). Сложнее ситуация обстоит со стальными или оцинкованными трубами. Первые гнуть значительное труднее, оцинкованные же трубы гнуть вовсе не рекомендуется, так как на изгибах образуются мелкие трещины верхнего защитного слоя, и труба будет ржаветь, а при нагревании цинк может испарится и в месте сгиба все равно начнется коррозия, даже если трещин нет.

Для успешного сгибания стальных, чугунных труб, а также труб из различных сплавов, можно прогреть место будущего изгиба паяльной лампой. Однако, необходимо помнить, что, грея трубу без меры, можно значительно изменить структуру металла и повысить его хрупкость.

Гнем уголок

С уголками, как и с трубами дело обстоит сложнее, чем с простыми полосами.

Самым действенным вариантом получения изогнутого металлического уголка будет следующая операция – в требуемом месте сгиба делается вырез на одном и ребер металлического уголка и тогда изделие гнется здесь как обычная полоса металла (до тех пор, пока это позволяет сделать вырез).

Чтобы получить правильный угол сгиба, понадобится некоторая практика и правильный расчет вырезаемого участка, так как именно от него будет зависеть конечный угол сгиба.

Более сложным вариантом будет изгибание уголка без надрезов. В этом случае, как и квадратным профилем, угол изгиба будет незначительным, так как острые углы приведут к трещинам в материале. Для такого изгиба требуется сильный рычаг и надежная опора с фиксацией изделия. При ребрах уголка более 15 мм потребуется нагревание места сгиба.

Как согнуть уголок в кольцо своими руками

Для этого лучше всего воспользоваться горячим способом обработки металла. А вот добиться заданного радиуса можно только с помощью заранее приготовленного шаблона. Предварительно нагреваем металл и начинаем равномерно огибать шаблон, при этом горизонтальную полку необходимо править во время всего процесса сгибания с помощью кувалды или молота, в противном случае полки не сохранят изначальный угол в 90 градусов между собой.

Нагревать металл необходимо до половины значения температуры его плавления, так, к примеру, алюминиевый уголок придется нагреть как минимум до 250⁰ С, а стальной профиль — до 600⁰ С. Для этого вам понадобится горелка на природном газе или бензиновая паяльная лампа, а лучше всего воспользоваться сварочным ацетиленовым резаком, если уголок большого размера.

С помощью болгарки и сварочного аппарата тоже можно согнуть стальной уголок в кольцо, но для этого необходимо произвести достаточно точные расчеты, разметить и расчертить удаляемые сектора, согнуть и заварить швы. К сожалению, как бы вы ни старались, в этом случае получиться круг в виде округлого многогранника.

Необходимые инструменты

Мягкий и пластичный материал легко поддается изгибу, поэтому изготовление труб из оцинковки производится с помощью простых инструментов:

• Ручных ножниц по металлу. Таким инструментом можно без усилий разрезать жесть, максимальная толщина которой составляет всего 0,7 мм.
• Молотка с мягким бойком. Эту роль может исполнять деревянный молоток или инструмент из металла, на ударной части которого находится резиновая накладка.

Для работы понадобится деревянный молоток

• Плоскогубцев.
  Несмотря на мягкость, тонкий металл согнуть руками невозможно.

Помимо инструментов вам понадобится оборудование:

• Верстак, с помощью которого производится разметка и резка заготовок.
• Калибрующий элемент в виде стальной трубы диаметром 100 мм или уголка с величиной сторон 75 мм.

Важно! Калибрующие элементы следует жестко закреплять, поскольку на них производится заклепка стыковочного шва будущих водостоков или коробов.

В процессе разметки заготовок не обойтись без измерительных инструментов – металлической линейки, рулетки, угольника или разметчика (остро заточенного стального стержня с закаленным концом).

Под 90 градусов

Практически все постройки имеют прямоугольную форму, поэтому самое частое действие с уголками — это необходимость их загнуть под 90 градусов.

Согнуть уголки под 90 градусов для будущего каркаса достаточно просто. Сначала надо сделать в месте будущего сгиба развертку. Для этого на одной из полок отмечаем два угла в разные стороны от нормали по 45 градусов каждый и вырезаем их болгаркой. Аккуратно и медленно гнем уголок и свариваем место реза электросваркой, при этом рекомендуется предварительно нагреть место сгиба, чтобы вторая полка во время сгибания не треснула и не сломалась.

Допустимые расчетные размеры для того, чтобы правильно разметить и согнуть металлические уголки под 90 градусов, приведены в таблице:

Как согнуть металлический лист с помощью робота

Гибка листового металла — трудоемкая и неэффективная задача. Как более эффективно согнуть листовой металл?

Добавление робота в ваш технологический процесс может стать идеальным решением для повышения эффективности и производительности процесса гибки листового металла.

Это также значительно снижает потенциальные опасности при выполнении задачи вручную, такие как порезы острым металлом, громкие машины, вызывающие повреждение слуха, и другие травмы.

Но подходит ли автоматическая гибка листового металла для вашего бизнеса?

Вам нужна автоматическая машина для гибки листового металла?

Если вы работаете с листовым металлом, вероятно, гибка является для вас основной задачей.

Существует множество различных методов гибки листового металла. Гибочные станки уже давно используются в механических мастерских, и есть станки практически для любой техники гибки листового металла, о которой вы только можете подумать.

Проблема большинства гибочных станков заключается в том, что они управляются вручную. Оператор должен удерживать лист на месте, пока пресс сгибает его. Каждый изгиб требует, чтобы человек вручную перемещал и выравнивал металл.

Это занимает много времени! И из-за ручного характера задачи может возникнуть множество различных проблем с качеством, которые сделают процесс еще менее эффективным (например, несоответствие размеров, косые линии сгиба, трещины).

Если вы думаете, что ваш процесс гибки листового металла может быть более эффективным… вы почти наверняка правы.

Даже небольшая автоматизация вашего станка для гибки листового металла может значительно повысить вашу производительность. Это позволяет вам переключить работников с этой трудоемкой задачи на другие, более продуктивные задачи.

На что следует обратить внимание при выборе станка для гибки листового металла

С чего начать автоматизацию процесса гибки листового металла?

На рынке можно найти целый ряд решений по автоматизации, предлагающих различные уровни автоматизации. Существуют специально разработанные автономные машины, которые могут производить только одну деталь. Существуют гибкие автономные машины, которые специализируются на определенных видах гибки. И есть разные полуавтономные машины.

Две основные проблемы большинства автономных машин — их негибкость и размер. Их трудно обновлять, когда меняются потребности задачи, и они занимают много места.

Огромным преимуществом ручной гибки является то, что человек может сразу адаптироваться к новой задаче. Неважно, какой тип изгиба требуется, человек изменит то, что он делает, чтобы приспособиться к нему. Человек также не занимает много места.

В идеале вы хотите сохранить этот уровень гибкости.

Здесь на помощь приходят роботы.

Робот может быть почти таким же гибким, как человек. Они также занимают гораздо меньше места, чем другие автономные листогибочные станки, представленные на рынке.

Почему вы должны рассмотреть робота для гибки листового металла?

В последние годы роботы все чаще встречаются на производственных предприятиях. Они позволяют постепенно повышать уровень автоматизации. Вам не нужно полностью пересматривать существующие методы работы, как в случае с обычными методами автоматизации.

Но подходят ли вам роботы?

Вот несколько вопросов, которые вы можете задать себе, чтобы оценить, подходит ли вам робот:

• Занимают ли наши процессы гибки металла значительное количество времени у одного или нескольких рабочих?
• Задача гибки листового металла стала узким местом?
• Имеются ли регулярные проблемы с неизменностью качества при ручной гибке?
• Является ли работа станка для гибки листового металла проблемой безопасности?

Если вы ответили утвердительно на любой из этих вопросов, стоит выяснить, может ли робот быть правильным решением для вас.

5 Методы гибки листового металла, которые следует учитывать

Основной метод автоматизации гибки листового металла с помощью робота заключается в использовании его в качестве инструмента для обслуживания станка. Вместо того, чтобы человек-рабочий позиционировал листовой металл в гибочном станке, вы программируете робота для манипулирования листом.

Это делает роботов подходящими практически для любой техники гибки, которую может выполнять человек.

Примеры операций с листовым металлом, для которых можно использовать робота:

1. V-образная гибка — Наиболее распространенный тип гибки, пуансон и штамп используются для вдавливания V-образного изгиба в листовой металл. Робот просто укладывает листовой металл на место и самостоятельно активирует гибочный пресс через свой контроллер.
2. Ступенчатая гибка — Это включает создание нескольких последовательных линий сгиба на одном и том же листе металла для получения большого радиуса сгиба. Робот быстро перемещает лист через гибочную машину, слегка корректируя его положение с каждым шагом.
3. Гибка валков — Здесь набор из трех валков используется для гибки листового металла по непрерывному радиусу. Робот подает лист на ролики, что гарантирует точное размещение листа каждый раз.
4. Гибка с затиранием — Процесс, аналогичный V-образному изгибу, загибание с затиранием включает использование штампа, пуансона и прижимной пластины. Ключевым моментом здесь является точное позиционирование листа на матрице. Хорошо запрограммированный робот всегда правильно позиционирует штамп.
5. Горячая гибка — Еще одна технология, для которой особенно подходят роботы, — это горячая гибка, при которой металл нагревается перед гибкой. Использование робота устраняет риск, связанный с ручным обращением с горячим металлом.

Какие еще операции с листовым металлом может выполнять робот?

Перечисленные выше методы гибки листового металла — это только начало того, что робот может привнести в ваш процесс. Вполне вероятно, что многие из ваших операций с листовым металлом могут быть выполнены с помощью робота.

Например, вы, возможно, не рассматривали задачу укладки на поддоны. Если вам нужно снять листовой металл с поддона или разместить готовую продукцию на поддонах, вам нужен робот, который также будет выполнять задачу укладки на поддоны или снятия с поддонов.

С помощью такого решения для программирования, как RoboDK, вы можете запрограммировать как этапы ухода за листогибочным станком, так и этапы укладки на поддоны в одной и той же интуитивно понятной среде.

Какие процессы обработки листового металла вы хотели бы автоматизировать? Расскажите нам в комментариях ниже или присоединяйтесь к обсуждению в LinkedIn, Twitter, Facebook, Instagram или на форуме RoboDK.

Небезопасное действие в процессе гибки листового металла

26 июля 2018 г. 3 августа 2022 г. Woodward Fab

Листогибочный пресс является одним из популярных станков, используемых для гибки листового металла, включая гибку снизу и гибку на воздухе. Заготовка зажимается между пуансоном и матрицей для создания заданного изгиба. Эти тормоза из листового металла хорошо известны своей универсальностью, простотой использования, минимальным обслуживанием, долговечностью и надежностью. Однако эксплуатировать инструмент нужно осторожно, так как небрежность приводит к непредвиденным авариям и травмам вовлеченных людей. Таким образом, этот пост направлен на то, чтобы познакомить вас с некоторыми потенциальными опасностями, связанными с листогибочными прессами, и решениями, позволяющими защитить себя от этих опасностей.

Ниже перечислены наиболее часто встречающиеся опасности при работе листогибочных прессов.

1. Опасность: захват частей тела

Пример: Во время операций гибки существует вероятность того, что рука оператора может быть зажата между ложей и ползунком.

2. Опасность: поражение электрическим током

Пример: Когда выключатели, провода и вилки находятся в ненадлежащем рабочем состоянии, работники могут подвергнуться поражению электрическим током, поражению электрическим током и ожогам.

3. Опасность: повреждение или потеря слуха

Пример: Мощные прессы по своей природе шумны, и частое воздействие такого высокого уровня шума может привести к повреждению слуха у операторов. Чтобы избежать этого, операторы могут либо использовать беруши промышленного класса, либо закрыть машину шумозащитными экранами.

4. Опасность: травма стопы

Пример: Перерывы в жиме ножными педалями могут привести к нескольким травмам стопы. Это также может произойти при использовании машины, когда она стоит на скользкой или неровной поверхности. При работе с листогибочными прессами рекомендуется использовать утвержденную защитную обувь.

5. Опасность: травмы острыми предметами

Пример: Это происходит при загрузке и разгрузке заготовок.

6. Опасность: усталость в рабочее время

Пример: Много раз операторам приходилось работать долгие часы, чтобы уложиться в сроки проекта. Это приводит к усталости и потере концентрации. В это время могут произойти непредвиденные происшествия.

Чтобы избежать таких потенциальных опасностей и опасностей, можно строго соблюдать следующие меры безопасности:

• Регулярно проверяйте листогибочные прессы. Убедитесь, что нет ослабленных соединений, а все ограждения и другие защитные устройства находятся на своих местах.
• Убедитесь, что операторы прочитали инструкции по эксплуатации и технике безопасности и соблюдают их.
• При необходимости используйте соответствующую одежду, обувь и другие защитные очки.
• В случае обнаружения каких-либо отклонений в работе, немедленно остановите машину и устраните проблему.

Соблюдайте современные процедуры уборки, чтобы убедиться, что в зоне вокруг листогибочных прессов нет опасностей поскользнуться и споткнуться.

Строгое соблюдение рекомендаций, приведенных в посте, среди прочего, гарантирует безопасную работу и дает ожидаемые результаты.

При покупке прессов необходимо серьезно относиться к качеству. Всегда отдавайте предпочтение покупке товара только у проверенных производителей и дистрибьюторов. Woodward Fab является одним из ведущих производителей в отрасли, предлагающим экономичные листогибочные прессы для безопасного формования коробов, правки, подгибки, отбортовки и гибки. Листогибочные прессы Woodward Fab имеют пневматический привод и могут двигаться в 10 раз быстрее, чем многие другие гидравлические прессы на рынке. Кроме того, тормоза можно легко остановить, открыв клапан и выпустив воздух. Это одна из функций безопасности, которая помогает свести к минимуму потенциальную опасность.
