Особенности токарно-винторезного станка ТВ 7

Содержание

  • 1 Особенности конструкции
  • 2 Основные функции
  • 3 Технические особенности устройства
  • 4 Конструкция ТВ 7М
  • 5 Технические характеристики
  • 6 Устройство несущего основания и лицевого узла устройства ТВ-7
  • 7 Особенности суппорта, оборотного узла и блока скоростей
  • 8 Обслуживание станка

Концепция разработки винторезного станка ТВ-7 принадлежит Ростовскому предприятию станкостроения. Модель агрегата и его модернизированной версии ТВ-7М считается специализированной обучающей оснасткой, цель которой провести подготовку будущих кадров и испытать работающих умельцев по линии токарно–металлорежущего снабжения.

Содержание

  1. Особенности конструкции
  2. Основные функции
  3. Технические особенности устройства
  4. Конструкция ТВ 7М
  5. Технические характеристики
  6. Устройство несущего основания и лицевого узла устройства ТВ-7
  7. Особенности суппорта, оборотного узла и блока скоростей
  8. Обслуживание станка

Особенности конструкции

Агрегат предназначен для возделывания деталей из разносортной стали, «радужных» металлов вращательным методом. Также на нем можно осуществлять процесс резания, без предварительного прогрева металлических изделий.

Главные отличия прототипа кроются в конструкционной особенности переднего механизма и блока коробки переключения передач. Преобразование порядка работы осуществляется посредством переброса ремней по роликам основного и вспомогательного вала. Все это происходит при запуске пониженной передачи. Как итог, к функциональным характеристикам аппарата добавились три вспомогательные подачи и потенциал нарезки трех видов метрической резьбы.

Чтобы правильно понять конструктивные свойства оборудования, необходимо внимательно ознакомиться с его узлами:

  • Несущая станина. Это основание станка, выполненное из чугуна, на котором включены остальные составляющие устройства.
  • Лицевой механизм. Приспособления системы предназначаются для крепежа отделываемой заготовки, трансформации ее позы и сообщения ей вращательного действа. Для привода используется коробка скоростей, совмещенная с роликом главного вала.
  • Коробка с пониженной передачей. Конструкция подает вращательный момент на фартук оборудования в конечном счете создается резьба.
  • Суппорт. Этот узел предназначается для крепежа режущего инструмента и смены его положения касательно обращающейся заготовки.
  • Тыльный механизм. Конструкция системы обычна и предназначается для монтажа возделываемой детали. В него помещается инструментарий для сверления проемов и отверстий. В период эксплуатирования важно контролировать совмещение пиноли заднего механизма и оси основного вала.
  • Трехфазный двигатель асинхронного типа. Мощность мотора 1, 1 кВт. За преобразование показателей отвечает электрический переключатель кулачкового типа.

Основные функции

На токарном оборудовании осуществляется:

  • проточка и расточка округленных и конических деталей;
  • подрезание граней;
  • отрезка;
  • создание метрической резьбы;
  • высверливание.

Технические особенности устройства

Рабочие габариты токарного агрегата подобны параметрам схожих моделей из серийного ряда. Основное отличие кроется в небольшом изменении величин для требуемых операций обрабатывания болванок. Вес оборудования составляет 400 кг. Значительная масса частично сглаживает вибрационные потоки во время эксплуатирования устройства. Параметры корпуса в сборном виде составляют 105*53,5*120 см. Для правильной работы оборудования необходимо изучить технические свойства, подобрать размеры болванок и создать схему ее обрабатывания. Тут поможет технический паспорт оборудования. Но стоит учитывать и факт того, что если станок по металлу работал длительное время, то его первоначальная наладка, заданная изготовителем, могла модифицироваться.

Промышленные габариты механизмов, входящих в токарную установку ТВ -7:

  • ограничительные параметры болванок. При обрабатывании над несущей станиной допустимый поперечник заготовок составляет 220 мм, а над узлом крепления инструментария – 100 мм;
  • максимальные периметры возделываемых изделий. При крепеже в патронаже – 310 мм, между центрами — 330 м;
  • уровень для держателя резцов – 16 * 16 мм;
  • поперечник углубления, размещенного в шпинделе, составляет 18 мм;
  • прямая и обратная пропорциональность направления хода имеет 8 ступеней вращения;
  • вращательные колебания шпиндельного механизма насчитывает 600-1000 об/ в мин;
  • степень сдвига суппорта в осевой направленности – 260 мм;
  • салазки резцового типа определяются сдвигом на 85 мм. Угловой показатель их обзора составляет 45 градусов в обоих направлениях;
  • позиция пиноли заднего узла агрегата может изменяться до 65 мм.

Стоит отметить, что на токарном аппарате ТВ-7 формируется только метрическая нарезка. Допустимые значения максимального шага находятся в интервале 0,8 — 2,5 мм. При эксплуатации агрегата следует учитывать, что в конструкции станка не предусмотрена система вынужденного затормаживания шпинделя и фиксация рукоятей.

Конструкция ТВ 7М

Рассмотрев параметры образца ТВ-7, стоит упомянуть о технических аспектах модифицированной версии установки в лице токарного станка ТВ-7М. Эта разновидность агрегата производилась также Ростовским предприятием станкостроения. Выпуск марки ТВ-7М пришелся на 56 год двадцатого столетия и продолжается в наши дни. Это означает, что токарный агрегат востребован.

Главным предназначением токарно-винторезного станка ТВ-7М считается подготовка профессиональных специалистов. Максимальная масса возделываемой болванки составляет 5 кг.

Технические характеристики

Между марками ТВ-7 и ТВ-7М существуют определенные различия в техническом регламенте. Так определяется основная разница между моделями. Рассмотрим промышленное описание устройства ТВ-7 М, заданное изготовителем:

  • габариты оборудования 1120 * 640 * 680 мм;
  • масса агрегата 220 кг;
  • электродвигатель асинхронный, имеющего мощность 0,75 кВт;
  • на оборотном узле агрегата конус Морзе – номер 2;
  • максимальная величина сдвига пиноли заднего узла – 65 мм;
  • классовая меткость – Н;
  • ограничительный диаметр возделываемой детали над несущим основанием -220 мм, а над узлом крепления инструментария – 100 мм;
  • при крепеже в патроне допустимая длина возделываемого изделия составляет 250 мм, а между центрами – 275 мм;
  • предельный уровень резцедержателя – 16 * 16 мм;
  • допустимая масса возделываемой заготовки не должна превышать 5 кг;
  • поперечник проема шпиндельного узла – 18 мм;
  • допустимая величина монтируемых прутьев – 17 мм;
  • конус Морзе шпиндельного механизма агрегата – номер 3;
  • прямое и инверсное направление хода имеет 6 степеней вращения.

Сопоставив металлорежущие  устройства ТВ-7 и ТВ-7М,  выбор делать, придется лишь потребителю, опираясь на персональные требования и приемлемые габариты оборудования.

Устройство несущего основания и лицевого узла устройства ТВ-7

Основой оборудования в этой модели станка считается несущая основа, на которую устанавливаются все дополнительные конструктивные механизмы, кроме электрического двигателя. Монтаж станины производится на две мощные тумбы по литейной технологии.

В верхней части основы имеется 4 опорные поверхности (направляющие), которые обеспечивают точное перемещение по заданной траектории. Две направляющие обладают призматической формой, а две другие имеют плоскую фигуру. По двум направляющим (лицевая плоская и оборотная призматическая) перемещается задний узел, а по двум другим (оборотная плоская и лицевая призматическая) – узел крепления инструмента.

Передняя секция аппарата, в котором располагается шпиндельный механизм, сообщает вращательные действия заготовке и размещается слева относительно несущей основы.

Возделываемая деталь получает вращательные действия от шпиндельного узла и крепится в нем при поддержке патронажа трехкулачкового типа. Также фиксация заготовки может осуществляться с помощью приспособления в виде фланца с поводком, которые связываются с системой через резьбу шпинделя. Если возникают ситуации, когда нужно реализовать обрабатывание изделия в базисной точке, то шпиндельный механизм помещают конусный центр.

Фартук токарно-винторезного станка ТВ-7

Чтобы вращение были непринужденным и правильным, шпиндельный механизм помещают на две специальные опоры лицевой бабки. Эти опорные точки оснащаются подшипниками, обеспечивающие точечный контакт между канавкой и шариками в момент трения. Это условие позволяет достигать повышенной частоты вращения.

Узел, предназначенный для крепления и перемещения инструментария должен свершать реверсивные подачи. В передней бабке за это отвечает специальное приспособление. Контроль над реверсивными перемещениями осуществляется особой рукоятью.

Чтобы работа токарного станка ТВ-7 была безопасной и производительной, требуется постоянная замена выработанной смазки на свежую порцию. Выполнить процесс замены не составит труда. В конструкции станка предусмотрена специальная пробка, располагающаяся на оборотной стороне передней бабки. Проверить уровень смазочной жидкости в системе, помогает масляный датчик на внешней части передней узла устройства.

Особенности суппорта, оборотного узла и блока скоростей

Техническое руководство по работе со станком предусматривает постоянную ликвидацию зазора между салазками, клиньями и направляющими несущей станины. Этот изъян уменьшает точность выполняемых работ, вследствие появляющихся вибрационных потоков. Стабилизация зазора выполняется винтами, которые помещены в гранях салазок суппорта.

Резцедержатель устанавливается через опорный штекер на салазки суппорта, его отжимание осуществляется рукоятью, сопряженной с болтом. Крепеж резцедержателя также производится с поддержкой болтов, которые обеспечивают правильное положение при эксплуатации.

Главное назначение заднего узла агрегата – поддержка возделываемой заготовки со второй гранью. Задняя бабка состоит из корпуса, в котором осуществляется перемещение пиноли. Перемещение гильзы (пиноль) осуществляется винтом, сопряженного с маховиком. При его вращательном движении пиноль остается недвижимой, так как в ней предусмотрено наличие шпоночной канавы и предохранительного винта-шпонки.

Передаточный механизм или гитара требуется, чтобы блока скоростей и лицевой узел агрегата принимали колебания от шпиндельного механизма. Технические характеристики гитары ТВ-7 перенесли некую модификацию, по сравнению с ранее выпускаемыми марками станков, в результате чего получилось упростить смазывание механизмов станка и снизить шум во время его эксплуатирования.

Блок перехода скоростей регулируется рукоятью, имеющей три позиции. Она обеспечивает подачу суппорта агрегата в значении 0,1 -0,32 мм/об либо нарезку метрической резьбы с ходом 0,8-2,5 мм. При долгой эксплуатации токарного устройства ТВ-7 в этой секции может возникнуть осевой зазор. Устранить его просто, достаточно отрегулировать положение двух круглых гаек, вмещающихся в конструкции блока подач.

Обслуживание станка

Чтобы агрегат служил верой и правдой длительное время, следует соблюдать определенные рекомендации:

  • Во время переключений, необходимо полностью остановить токарный аппарат. В случае если в зацепление не подсоединилась шестереночная пара или зубчатая муфта, то следует повернуть патрон ручным способом до сцепления шестерен или зажимного устройства.
  • При монтаже патрона следует прочистить резьбовую нарезку. Если резьба загрязнена, то это приводит к стопору патрона и выходу из строя шпиндельного механизма.
  • Необходимо постоянно контролировать, чтобы на направляющих аппарата не оставался черный след после суппорта. Если отпечаток замечается, то его следует смыть, а направляющие смазать чистой порцией масляной жидкости.
  • Быть осторожным и не перегружать агрегат. От чрезмерных перегрузок будет появляться неприятный шум, перегреваться электродвигатель.
  • Если заготовка обрабатывается в центрах, то пиноль следует выдвинуть на небольшую величину, так она прослужит дольше.

Потребители, использующие станок токарно-винторезный ТВ-7 длительное время, отмечают, что серьезных повреждений при точении за этот период не случалось. Все, что необходимо от токаря – это соблюдение базовых норм содержания в чистоте и регулярная смазка аппарата, что особенно актуально для направляющих.

Технические характеристики токарного станка ТВ-7, схемы

Режущим металл токарным станком – ТВ-7 оснащены помещения, оборудованные для занятий по трудовому обучению средних общеобразовательных школ страны, профессиональных, технических училищ и колледжей.

Его прямое назначение заключается в квалифицированном обучении будущих кадров производственных предприятий рабочей профессии – токарь.

Составные части

Органы управления

Технические характеристики

Новое приспособление было получено в результате модернизации станка ТВ-6. Оно отличается от предыдущего наличием коробки скоростей, вала, служащего для передачи усилия от электродвигателя к обрабатываемой детали. Устройство позволяет осуществить выверку соосности детали с ее осью вращения.

Описание главных отличительных признаков:

  • классификация по точности изготовления резьбы – «Н»;
  • масса – 40 кг;
  • размеры – 105х53,5 см и 105х120 см;
  • расстояние от станины до центральной части – 120 мм;
  • протяженность закрепленной в центральной части точке болванки – 330 мм, то же в патроне – 310 мм;
  • расстояние проточки болванки – 300 мм;
  • длина передвижения салазок резца – 85 мм;
  • хорда просвета главного вала, проходящего через внутреннюю часть детали – 18 мм;
  • величина периода вращения детали вокруг оси – 8;
  • степень повторений кручения головки главного вала – 60-1000 об/мин;
  • поперечник болванки, которая закреплена над корпусом приспособления – 220 мм, резцедержателем – 100 мм;
  • высота приспособления, удерживающего резец – 16х16 мм;
  • расстояние передвижки резцедержателя – 260 мм;
  • продольное и поперечное перестановка резцедержателя соответственного разбивки лимба – 0,025 мм;
  • величина периода подвода резцедержателя – 8;
  • угол разворота салазок, где установлен резец – +/- 45.

На оборудовании установлены элементы, предохраняющие от нанесения вреда стружкой – щиток, прозрачный экран.

Первый установлен над патроном, а второй – на суппорте. Он опущен над зоной, в которой обрабатывается деталь.

Виды работ, производимых на станке

На станке ТВ-7, 7м производится:

  • нарезка чередующихся выступов и впадин на поверхности деталей, расположенных по винтовой линии;
  • полное отделение некой части заготовки по незамкнутому контуру;
  • расширение просветов в крупных и мелких предметах из металла с предварительными формами сообразно заданным размерам;
  • протачивание поверхностей с целью придания формы конуса, цилиндра;
  • сверление сквозных либо глухих цилиндрических отверстий;
  • подрезка торцовых частей будущих деталей.

Конструктивные особенности

Токарно-винторезный станок ТВ-7 применяют в учебном процессе с целью закрепления теоретического материала по технологии холодной обработки изделий из металла на практике. Он оснащен шпиндельным узлом, передаточным механизмом и коробкой подач.

Конструкция собрана из деталей:

  • станины, обеспечивающей двухстороннее расположение подвижных частей и элементов и их крепление;
  • две опорные тумбы;
  • бабок, установленных спереди и сзади;
  • суппорта.

Требуемый класс точности изготовления деталей достигается за счет действия шпинделя. Он установлен на двух опорах с радиально-упорными подшипниками, обеспечивающими его свободное вращение и точность изготовления детали.

Станина и передняя бабка

Главным узлом машины является станина, закрепленная на двух тумбах с целью придания большей устойчивости. Для ее изготовления применяется чугун. Она имеет четыре элемента плоского и призматического очертания, которые обеспечивают передвижение.

Бабка приводится в движение передней направляющей, имеющей плоскую форму и задней с призматической формой. Для приведения в движение суппорта используется задняя с плоским очертанием и передняя призматической формы.

Бабка расположена на левой стороне корпуса приспособления. На ней закреплен шпиндель патрона, поддерживающий изделие в нужном положении и регулирующий требуемую частоту вращения. Оно производится двумя ремнями шкива коробки скоростей.



Суппорт и задняя бабка

На суппорте установлен держатель, который изменяет положения рабочих резцов относительно обрабатываемой детали. Он перемещается вручную в продольном и поперечном направлении. Резцедержатель поворачивается рукояткой в стороны на 40⁰, после чего вновь фиксируется.

На нем закреплен фартук, обеспечивающий механическую подачу резца с помощью рабочего вала либо винта.

Она включится, если подсоединить:

  • разъемную гайку к подвижному винту;
  • распределительное механическое зажимное устройство к валу.

Люфты направляющих, которые возникают при совершении рабочих операции устраняются при помощи клиньев и планок. Их регулировка предоставляет возможность исключить вибрацию подлежащих обработке деталей.

Фиксация обрабатываемых деталей осуществляется задней бабкой, в которой установлены патроны. Основное их назначение заключается в производстве операций сверления, развертывания. Обязательным условием является совпадение пиноли и оси шпинделя.

Коробка подач

Основная функция коробки подач заключается в изменении скорости перемещения фартука. С его помощью производится механическая и ручная продольная подача суппорта. Управление осуществляется рукояткой, которая имеет 3 фиксированных положения.

Электрооборудование

Электрический двигатель и понижающая коробка скоростей смонтированы в тумбе, расположенной с левой стороны. Их валы оснащены 4 шкивами, которые имеют разный диаметр. Они располагаются в порядке возрастания от меньшего к большему – у двигателя, и наоборот у корпуса коробки.

Электрооборудование состоит из:

  • асинхронного двигателя мощностью 1,1 квт, который смонтирован в левой трубе;
  • щитка, установленного в тумбе с правой стороны. На нем смонтированы – переключатель, пускатель, предохранитель и аварийный выключатель;
  • кулачкового переключателя, расположенного в задней части станины;
  • кнопки включения в сеть и устройства освещения, установленные на боковой части.

Кинематическая схема

Электрическая схема

Аналоги

Аналогом станка ТВ-7 является его усовершенствованная модель – ТВ-7м, изготовленная вышеназванным заводом в настольном варианте.

Отличительные признаки:

  • основные размеры модели – 1120х640 мм, 1120х680 мм;
  • производительность электрического двигателя – 750 Вт;
  • предельное расстояние передвижки пиноли бабки, расположенной сзади – 65 мм;
  • диаметр изготавливаемых деталей при их закреплении над корпусом приспособления – 220 мм. То же над суппортом – 100 мм;
  • длина обрабатываемого элемента, установленного в центральной части – 275 мм;
  • длина обработки детали, установленной в патроне – 250 мм;
  • высота приспособления, служащего держателем для резца – 16х16 мм;
  • предельная масса подлежащих обработке деталей – 5 кг;
  • диаметр просвета головки шпинделя – 18 мм;
  • число ступеней вращения обрабатываемой детали вокруг оси главного вала – 6.

С целью упрощения конструкции на станке ТВ-7м установлено несколько пар шестеренок, имеющих разные передаточные числа. Они совместно с валами преобразуют величину крутящего момента до заданного параметра.

На нем выполняются рабочие операции:

  • расточка и проточка поверхностей различной формы;
  • отрезание, сверление, торцевание деталей;
  • подрезание, нарезание внешней и внутренней резьбы;
  • шлифование изготовленных деталей.

Уход за станком

Станки ТВ-7, ТВ-7м необходимо регулярно осматривать до производства функциональных обязанностей, прибирать металлическую стружку с определяющих направление передвижки деталей, установленных на корпусе и суппорте. Они смазываются маслом по окончанию работ. Точность изготовленных деталей и период эксплуатации станков обуславливаются уходом за ними.

Все подвижно соединенные части и приспособления подлежат своевременной смазке. Процедура осуществляется за счет погруженной в масло шестерни, которая переносит капли на другие элементы. Данной процедуре подвергаются коробка скоростей и подач.

Наблюдение за ней осуществляется через глазок, расположенный на передней бабке. Слив масла осуществляется с задней стороны.

Техника безопасности

Основные правила эксплуатации:

  • выдача допуска к работе исключительно при наличии специальной одежде;
  • установка оборудования на жестком фундаменте;
  • устройство заземления соответственно предъявляемым требованиям;
  • проверка исправности подвижных частей, резца, наличия защитных ограждений;
  • использование в качестве подставки деревянной решетки;
  • закрепление надлежащим образом подлежащей обработке детали;
  • применение резцов с правильной заточкой;
  • проверка фиксации задней бабки вслед за установкой детали в центральной части;
  • своевременное удаление металлической стружки.

Токарный станок ТВ-7: технические характеристики

Предназначение токарно-винторезного станка ТВ-7 – обучение азам токарного дела. Данное оборудование очень часто устанавливается в школьных мастерских или в цехах профессиональных образовательных заведений. Станки ТВ-7 производятся на Ростовском заводе «МАГСО».

Содержание

  • Конструкционные особенности станка
  • Назначение агрегата
  • Как происходит управление работой агрегата?
  • Конструкционные особенности станины и передней бабки агрегата
  • Особенности работы шпиндельного узла
  • Суппорт станка
  • Задняя бабка и гитара
  • Рекомендации к эффективной эксплуатации

Конструкционные особенности станка

При помощи токарного станка ТВ-7 ученики различных учебных заведений могут ознакомиться с азами холодной металлообработки и эффективно применить их на практике. Данная модель оборудования разработана на смену агрегату ТВ-6, и быстро завоевала популярность. Это связано с некоторой модернизацией оборудования. В новой модели усовершенствованы шпиндельные бабки, коробки скоростей и некоторые другие узлы агрегата.

Коробка скоростей

Разработчики модели ТВ-7 позаботились о ее конструкционном совершенстве. В частности, понижающая коробка скоростей способна работать в двух режимах. Именно с помощью данного узла можно легко скорректировать режим работы шпинделя. Скорость вращения этой детали также регулируется при помощи приводного ремня. Для получения нужных рабочих характеристик следует вручную перебросить его в требуемую позицию.

К недостаткам модели ТВ-7 можно отнести отсутствие рычага, при помощи которого можно отрегулировать скорость вращения шпинделя. Он присутствовал в оборудовании, которое было выпущено ранее.

К другим конструктивным элементам токарного станка относят:

  • 2 бабки – задняя и передняя;
  • защитные элементы, в число которых входят щитки, экран, кожух;
  • коробка подач;
  • переключатель;
  • станина, исполняющая роль основания станка;
  • суппорт;
  • понижающая коробка скоростей;
  • гитара;
  • лампочка для освещения рабочей зоны;
  • несущие тумбы;
  • фартук.

Гитара токарного станка

Назначение агрегата

Описание данной модели токарного станка подразумевает, что его можно использовать для выполнения следующих операций:

  • нарезка резьбы;
  • проточка деталей, которые имеют цилиндрический или конический профиль;
  • резка торцов или части различных деталей;
  • просверливание отверстий в заготовках разной конфигурации.

Как происходит управление работой агрегата?

Управление работой токарного станка осуществляется при помощи нескольких механизмов. Для этого агрегат оснащен пакетными выключателями. Существует возможность экстренного выключения агрегата, что возможно благодаря наличию специальной кнопки. Также в конструкции оборудования присутствует маховик, которые контролирует перемещение каретки. Для запуска в работу реечной шестерни предусмотрена отдельная кнопка, что очень удобно. В свою очередь, для перемещения задней бабки агрегат оборудован еще одним маховиком.

Маховик станка

Также токарный станок оснащен и другими устройствами для управления целым комплексом различных операций:

  • запуск особого реверсного режима работы двигателя агрегата;
  • натяжение ремня, который связывает такие части токарного оборудования, как двигатель и редуктор;
  • подача суппорта в продольном направлении;
  • закрепление задней бабки на направляющих элементах основания-станины;
  • передвижение салазок в поперечном направлении;
  • изменение основных параметров подачи;
  • запуск ходового винта и валика;
  • изменение скорости работы шпинделя;
  • выбор параметров, которые влияют на характеристики нарезаемой резьбы.

Также управление работой станка осуществляется при помощи нескольких рукояток. Одна из них запускает гайки винта, другая – фиксирует резцовую головку. Также присутствуют рукоятки, которые отвечают за соединение пинолей, регулировку резьбового шага. Такие конструктивные особенности позволяют получить отличные технические характеристики токарного станка ТВ-7, что объясняет его обширную сферу применения.

Конструкционные особенности станины и передней бабки агрегата

Основным несущим элементом или основанием данного токарного станка является станина. Она предназначена для крепления и размещения других элементов оборудования, которые позволяют выполнить все необходимые технологические операции. Но главный двигатель не размещается на станине, о чем нужно не забывать при изучении устройства токарного станка.

Основание данного агрегата изготавливают из чугуна, используя технику литья. Данную деталь монтируют на прочный пол, применяя две массивные трубы. На поверхности станины размещаются несколько направляющих элементов. Двое из них имеют призматическую конфигурацию, а другие – плоскую. При помощи двух направляющих производит свое перемещение задняя бабка. Другие элементы из этой группы предназначены для выполнения движений суппорта с резцедержателем.

Особенности работы шпиндельного узла

Передняя бабка токарного станка размещается в левой части основания из чугуна. В ее состав входит шпиндельный узел, который необходим для осуществления вращательных движений.

Данная деталь очень важна, поскольку с ее помощью производится перемещение обрабатывающейся заготовки.

Шпиндель обладает следующими техническими характеристиками:

  • диаметр отверстия по всей толщи шпинделя – 18 мм;
  • количество ступеней вращения равняется восьми, что обеспечивает более качественную обработку деталей;
  • наличие посадочного конуса Морзе №3;
  • диапазон скорости вращения за одну минуту – 60-1000 оборотов.

Фиксация заготовки на поверхности шпинделя во время ее обработки осуществляется при помощи специального патрона или планшайбы. Сами эти детали фиксируются на агрегате благодаря наличию резьбового соединения. Если возникает потребность обработки заготовки в центрах, на шпиндель монтируется нужный конусный центр.

Чтобы данный узел смог работать качественно и бесперебойно, его устанавливают в опорные элементы передней бабки. Они оснащены специальными подшипниками, которые обеспечивают все эти качества.

Суппорт станка

Суппорт токарного станка – это очень важная деталь, которая необходима для установки в нужном положении режущего инструмента и его последующего перемещения в выбранном направлении. Он состоит из четырех салазок.

Одни из них, те, что находятся ниже, обеспечивают перемещение в продольном направлении. Другие отвечают за поперечное движение, поворот режущей головки на 40 градусов и т. д.

Держатель, который фиксирует в нужном положении рабочий инструмент, находится на четвертых салазках. Перемещение некоторых элементов суппорта регулируется особыми рукоятками.

Задняя бабка и гитара

Задняя бабка – это важная часть токарного станка, которая используется для поддержки одного из торцов обрабатываемой заготовки. Также она необходима для закрепления некоторых инструментов – сверл, метчиков, разверток и многих других.

Задняя бабка имеет корпус. Он способен перемещаться в нескольких направлениях, зависимо от поставленных задач. В конструкции данного элемента предусмотрено посадочное коническое отверстие. Оно предназначено для закрепления патрона или конического центра.

Также в конструкции токарного станка присутствует гитара. Она способна передавать вращательное движение от шпинделя к коробке передач.

Рекомендации к эффективной эксплуатации

Из описания конструктивных особенностей данной модели токарного станка понятно, что он состоит из большого количества деталей, которые подвержены интенсивному и постоянному трению. Поэтому в данном агрегате могут возникать различные зазоры, которые нужно устранить, чтобы обеспечить стабильную работу оборудования. Для избавления от данного дефекта в конструкции суппорта присутствуют специальные клинья и планки. Используя данные элементы станка, можно устранить все зазоры, производя регулировку винтами.

Обеспечить правильную работу станка невозможно без регулярной замены масла, которое утратило свои первоначальные свойства. На поверхности передней бабки можно обнаружить пробку, которую нужно снять для проведения всех необходимых операций. Количество масла в станке можно определить при помощи специальной шкалы. Она находится на лицевой части бабки.

Видео по теме: Сила резания и жесткость станка

Токарный станок ТВ: 4, 16, 7

В повседневной жизни часто возникает необходимость отремонтировать или изготовить заново какую-либо деталь. Почти вся бытовая техника сегодня — китайского производства, да к тому же большинство составных частей из экономии делают пластмассовыми. Ломаются они часто, а запчасти, как правило, не продаются. В таких случаях приходится искать где-то токаря или фрезеровщика и платить немалые деньги. Многие, чтобы избежать этого, стремятся обзавестись собственной станочной мастерской. Начать лучше с приобретения небольшого токарного станка. Неплохим кандидатом является советский ТВ-6.

Сведения о производителе учебного токарно-винторезного станка ТВ-6

Производитель токарно-винторезного станка модели ТВ-6 — Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

  • НС-16 — станок сверлильный настольный Ø 16
  • НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
  • НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
  • СНВШ — станок сверлильный настольный Ø 16
  • СНВШ-2 — станок сверлильный настольный Ø 16
  • ТВ-4
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6М
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
  • ТВ-7
    — станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
  • ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
  • ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
  • ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

Это интересно: Кромкогиб ручной своими руками: чертежи, разновидности станка

Суппорт

Установка резцов в токарном станке по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4 салазок (кареток) резцы двигаются:

  • По направляющим в осевом направлении.
  • В направлении, перпендикулярном движению первой каретки.
  • В осевом направлении по направляющим третьей салазки.

Каретки установлены последовательно, то есть друг на друге. Деталь закрепляется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм отжимается, и его положение закрепляется штифтом.

Элементы конструкции станка

Токарно-винторезный станок ТВ-6 имеет несколько главных узлов:

  • Электрическое оборудование состоит из трёхфазного асинхронного двигателя, электрощита, кнопочного моста управления, пакетных выключателей сети и освещения, предохранителя, трансформатора.

  • Коробка передач приводится в действие через гитару. На её передней стороне находится рукоять для установки параметра резьбы. С помощью второй рукояти запускаются винт и ходовой валик. Включаться одновременно они не могут благодаря установленной системе безопасности.
  • Суппорт, состоящий из четырех кареток, отвечает за установку и передвижение резцов. Первая каретка движется в осевом направлении, вторая расположена на первой и движется перпендикулярно, третья (поворотная) расположена на второй каретке, четвёртая имеет приспособление для крепления резцов и движется по осевой направляющей третьей каретки.
  • Защитный экран прозрачный, установлен на суппорте для защиты токаря от летящих во время обработки деталей стружек.

  • Передняя и задняя тумбы — П-образные. На передней расположена реверсивная кнопка включателя электродвигателя. На задней установлен щиток с электрооборудованием.

  • Передняя бабка — шестиступенчатая коробка скоростей, которая одновременно поддерживает и вращает обрабатываемую болванку. Расположена горизонтально, имеет один радиальный и два упорных подшипника.
  • Задняя бабка поддерживает заднюю часть болванки и этим предотвращает радиальное биение, а также нужна при обработке отверстий сверлом. Передвигается по направляющим, имеет внутри корпуса пиноль, в отверстия которой вставляются резцы и свёрла.
  • Гитара (передаточный механизм) — это устройство, состоящее из кронштейна с установленными на нём зубчатыми колёсами. Её функция — передавать элемент вращения к коробке передач от главного вала.
  • Станина, имеющая коробочную конструкцию, служит для соединения и поддержки всех конструктивных узлов станка в заданном положении. Её несущие элементы — две тумбы, а в передней части закреплена рейка с ходовым винтом.
  • Фартук осуществляет осевую подачу механическим способом резцедержателя от валика и ходового винта и его ручную осевую подачу. Имеется система безопасности, предотвращающая одновременный запуск маточной гайки и механической подачи.
  • Корыто, расположенное в верхней части коробки передач, предназначено для заливки масла, смазывающего её механизм.
  • Защитный кожух предохраняет от подвижных механизмов.

Основные компоненты станка

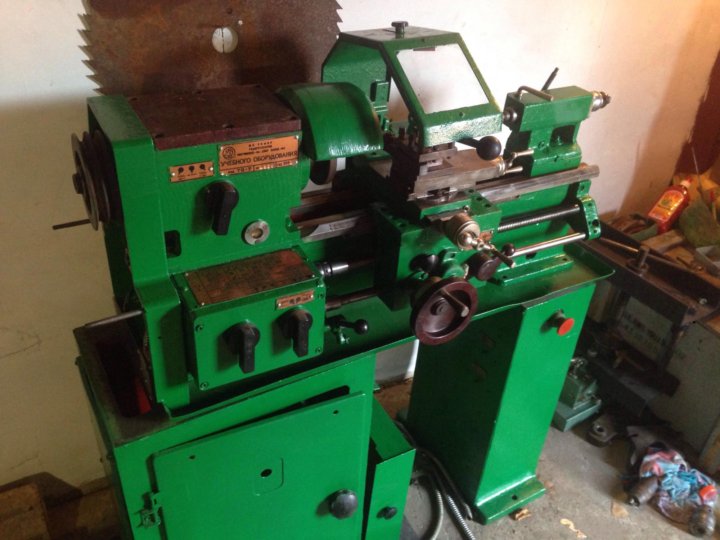

ТВ-6 имеет классическую компоновку: закрепленный на станине неподвижный шпиндельный узел и подвижный держатель (суппорт) резцовой головки. Имеется поддерживающая (задняя) бабка. Чтобы учащимся пригодились в будущем практические занятия, конструкция учебного прототипа содержит все узлы настоящего станка с их привычными названиями. Вот так выглядит рассматриваемый станок (Фото 1).

фото1

Станина

Вместе с двумя подставками (тумбами) образует несущее основание для установки всех узлов. У токарных станков основание имеет портальную компоновку (напоминает букву П). Сама станина изготавливается из чугуна.

На ней неподвижно закрепляются: передняя бабка (ПБ), передаточный механизм (гитара), коробка подач (КП), а также ходовой вал, винт и зубчатая рейка. Сверху имеются 2 пары направляющих (по одной призматической и одной плоской в паре). Они служат для перемещения суппортного узла и задней бабки. Внутри левой тумбы устанавливается приводной двигатель, правой — пусковая электроаппаратура.

Передняя бабка

Откуда, кстати, это название? В общем случае оно обозначает узел для опоры или поддержки какого-то элемента. Если речь идет о ПБ токарного станка, то она служит в первую очередь опорой для шпиндельного узла. Коробка скоростей (КС) иногда является независимым узлом, иногда входит в состав ПБ.

В станках классической компоновки, к которым относится и ТВ-6, КС составляет с ПБ одно целое. Шпиндель ТВ-6 имеет переднюю опору, состоящую из двух радиально-упорных подшипников, установленных спиной друг к другу. С помощью регулировочной гайки можно регулировать натяг в подшипниках, когда появится заметная осевая игра шпинделя. Задняя опора — нерегулируемая, и состоит из одного радиального шарикоподшипника.

КС включает в себя 4 вала (включая шпиндельный), несколько стационарных шестерен и 3 подвижных: одиночная, двух- и трехвенцовая. Левой рукояткой переключают направление подачи или шага резьбы. Двумя другими включают нужную скорость вращения.

Передняя часть шпинделя имеет цилиндрическое посадочное место для зажимного патрона, который крепится с помощью резьбового соединения. Для зажима заготовок большого диаметра используют обратные кулачки.

Юстировку передней бабки производят 2-мя регулировочными винтами, добиваясь при этом параллельности оси шпинделя направляющим станины.

Гитара

Этот узел служит для привода коробки подач. Вращение передается через две зубчатых передачи и одну паразитную шестерню. Паразитка нужна при использовании сменных шестерен, которых здесь, к сожалению, нет. Если подобрать или изготовить дополнительные шестерни, вместо 3-х можно получить 5 или 6 шагов нарезаемой резьбы. Пока же передаточное отношение гитары составляет 1:4.

Коробка подач

Ее назначение состоит в передаче вращающего момента на приводные вал или винт, чтобы обеспечить движение суппорта с различной подачей или шагом. Внутреннее устройство КП аналогично коробке скоростей: набор зубчатых колес, передвижной трехвенцовый блок и сцепная муфта. Управляют КП с помощью 2-х переключателей: левым устанавливают нужный параметр, правым — включают необходимый вал.

Фартук

Называется так, потому что напоминает одноименный кухонный атрибут (подвешивается к продольному суппорту). Служит для преобразования вращения одного из 2-х валов в линейное движение суппорта. Внутри находятся 2 передачи (червячная и зубчатая). Когда вращается ходовой вал, червячная пара работает вхолостую.

Чтобы включить подачу, сначала соединяют ведущую шестерню с зубчатой рейкой. После этого левой рукояткой фартука включают кулачковую муфту, в результате червячное колесо станет вращаться вместе с реечной шестерней, и суппорт получит продольное перемещение.

Для нарезания резьбы включают ходовой винт, выводят из зацепления с рейкой ведущую шестерню и правой рукояткой включают маточную гайку, связанную с суппортом. Последняя обхватит резьбу винта, и суппорт придет в движение. Рукоятки имеют блокировку, поэтому включить одновременно резьбу и подачу невозможно.

Суппорт

Так называют узел, на котором закрепляют режущие инструменты. На классических токарных станках он подвижный, имеет 2 взаимно перпендикулярные перемещения: вдоль и поперек оси вращения заготовки. В связи с этим состоит из 2-х элементов: нижнего продольного суппорта и верхнего поперечного.

Продольный перемещается по одной призматической и одной плоской направляющей. Призматическая, как более мощная, расположена спереди, поскольку на нее приходится основное усилие от силы резания. У поперечного суппорта направляющие выполнены в форме ласточкиного хвоста. На ТВ-6 автоматическая подача поперечной каретки отсутствует.

Наконец, сверху имеются еще одни салазки — поворотные, тоже с ласточкиным хвостом. С их помощью обтачивают конические поверхности. На поворотной каретке установлен 4-х позиционный резцедержатель. Высота устанавливаемого резца (от вершины до опорной поверхности) — 12 мм.

Задняя бабка

Служит для поддержки длинных заготовок при наружном обтачивании. Для этого в коническое отверстие пиноли устанавливают вращающийся или неподвижный центр. Последний, благодаря отсутствию подшипников, дает более высокую точность обработки. Если при обтачивании в центрах станок дает конусность, следует выставить заднюю бабку с помощью регулировочного винта, ослабив перед этим крепление ее к направляющим станины.

Электрооборудование

3-х фазный электродвигатель подключается к сети переменного тока напряжением 380 В с помощью главного выключателя. Плавкие предохранители защищают обмотки статора от перегрузки. Лампа местного освещения запитана от понижающего трансформатора на 36 В. Двигатель включается с помощью реверсивной кнопочной станции, и магнитных пускателей, находящихся в электрощите внутри правой тумбы. Электросхема станка показана на рисунке 1. Большинство владельцев переделывают электросхему на 220 В.

Смазка

Узлы, требующие смазки и способ ее выполнения:

  • Шестерни передней бабки и коробки подач (картерная смазка). Перед заливкой масла необходимо снять верхнюю крышку. Контроль уровня масла — с помощью стеклянных маслоуказателей. Слив масла производится через сливные пробки.
  • Механизмы фартука смазывают через смазочные отверстия на каретке продольного суппорта.
  • Пиноль задней бабки, направляющие станины и суппортов, ходовой вал и винт — методом полива из масленки.

Применяемое масло — Индустриальное-30А.

Назначение и область применения

Основное назначение металлорежущего станка ТВ-6 содержится в закреплении теоретических знаний на практике.

Он входит в число тренировочных производственных машин, на котором производится обучение азам токарного дела.

На нем выполняются рабочие операции:

  • сверление просветов в предметах заданных размеров, из которых путем изменения форм, размера изготавливается деталь;
  • обрезка торцов деталей;
  • отрезание некой части с целью придания детали нужной формы;
  • спиральная винтовая нарезка;
  • обработка резцом внутренней либо внешней поверхности деталей, имеющих форму цилиндра либо конуса.

Приспособление успешно используется в мастерских средних школах, профессионально-технических училищах, колледжах, в цехах малых производственных и занимающихся ремонтом предприятий.

Технические характеристики станка

Тот момент, что токарный станок ТВ-6 разрабатывался для обучения, определяет весьма скромные параметры. При применении рассматриваемого оборудования можно проводить нижеприведенные операции:

  1. Сверление отверстий.
  2. Подрезку торцов.
  3. Нарезание метрической резьбы.
  4. Расточку и проточку деталей, которые имеют цилиндрическую форму или коническую поверхность.
  5. Отрезка части заготовки.

Распространенный станок токарный ТВ-6, технические характеристики которого не позволяют работать с закаленной сталью, может применяться для обработки металлов, при резании которых не образуется летучих соединений или пыли. Характеризуется ТВ-6 следующими характеристиками:

  1. Максимальный диаметр заготовки составляет 12 мм.
  2. Длина обтачиваемой поверхности составляет 300 мм.
  3. Высота расположения центров 108 мм.
  4. Частота вращения шпинделя варьирует в диапазоне от 130 до 170 об/мин.
  5. Расстояние между центрами составляет 350 мм.

При рассмотрении того, какой вес токарного станка школьник следует учитывать, что в минимальной комплектации вес составляет 300 килограмм.

Именно поэтому при монтаже и транспортировке следует учитывать довольно большой вес, установка модели проводится на фундаментной плите. За счет этого обеспечивается поглощение вибрации на момент работы.

Отличия ТВ-от ТВ-4

Принципиальных различий в конструкции двух станков нет. Ниже перечислены некоторые изменения:

  • Несколько увеличена мощность привода (с 1 до 1,1 кВт).
  • Из-за того, что в КС увеличен модуль зубчатых колес (1,5 вместо 1,25 у ТВ-4), незначительно изменились числа оборотов, хотя, по сути, они остались в том же диапазоне.
  • Станок стал на 34 см короче, но на 8 — выше. По-видимому, конструкторы учли подростковую акселерацию в 70-х годах прошлого столетия.
  • Уменьшен на 3 мм диаметр сквозного отверстия в шпинделе с целью повышения его жесткости.
  • Увеличено коническое отверстие в шпинделе для установки неподвижного центра (Морзе №3).
  • Станок обрел штатное защитное ограждение рабочей зоны.
  • Увеличен ход верхних салазок: 85 мм вместо 50-ти.
  • Вес станка увеличился на 20 кг: 300 против 280-ти у ТВ-4.

ТВ-(ТВ6) станок токарно-винторезный учебный. Назначение, область применения

Школьный токарно-винторезный станок ТВ-6 является заменил модель ТВ-4

. (Смотрите статью Школьные токарные станки

) и был заменен на более совершенную модель
ТВ-6М. Станок ТВ-6 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

Учебный токарно-винторезный станк ТВ-6, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6 имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6 имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6 — Ø100 мм.

Привод станка осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок позволяет производить следующие виды токарных работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб
  • Сверление и ряд других работ

Это интересно: Гибка профильной трубы: делаем трубогибочный станок своими руками

Схема работы коробки

На основном входящем валу двигателя имеется неподвижная шестерня. От нее вращение передается на промежуточный вал, оснащенный подвижным блоком шестерен и отдельной шестерней для реверсивного привода движения подачи. На третьем валу коробки имеются еще два таких же блока, которые управляются рукоятками на передней стенке бабки токарного станка ТВ-6.

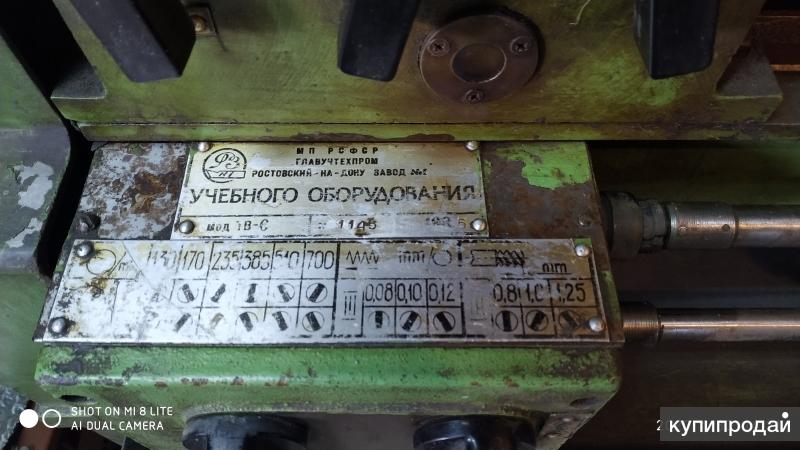

Технические характеристики коробки позволяют обеспечить шесть частот вращения в диапазоне от 130 до 700 оборотов в минуту.

Переключение скоростей станка можно выполнять только при отключённом двигателе. Пренебрежение этим правилом приводит к повреждению шестерен коробки и выходу станка из строя. Частоты оборотов следующие:

  • 1-я передача – 130 об./мин.
  • 2-я передача – 170 об./мин.
  • 3-я передача – 235 об./мин.
  • 4-я передача – 385 об./мин.
  • 5-я передача – 570 об./мин.
  • 6-я передача – 700 об./мин.

Рукоятки управления имеют три и два фиксированных положения, соответственно. Коробка скоростей ТВ-6 имеет возможность изменения направления вращения ходового винта и валика. Для этого в конструкции имеется отдельная шестерня, которая управляется рукояткой, расположенной левее рукояток выбора скорости.

В левом положении шестерни находятся в прямом зацеплении и обеспечивается прямая подача. При переключении рукоятки вправо, в цепь зацепления вводится паразитная шестерня на входящем валу. За счет неё обеспечивается обратная подача станка. При центральном положении рукоятки цепь механической подачи разомкнута и ходовые винты остаются неподвижными. Такой режим используется при осуществлении подачи вручную.

Как правильно купить подержанный станок

  • Предупреждение: покупая по объявлению в другом регионе можно попасть на недобросовестных продавцов. Или товар может не отвечать заявленному состоянию, или предложат более высокую цену. В результате деньги на поездку будут выброшены на ветер. Так что лучше искать предложение поближе.

На что следует обращать внимание при покупке:

  • Наличие патрона, кулачков, задней бабки, электродвигателя. Причем если электродвигатель еще можно будет купить, то заднюю бабку достать довольно трудно (их часто сдают в металлолом, поскольку снять со станка можно довольно легко).
  • Необходимо убедиться, что шпиндель станка вращается, перемещение суппорта включается. Если электродвигатель не работает, можно вращать шпиндель вручную за приводной шкив. Если что-то не вращается или не движется, очевидно, имеются какие-то поломки.
  • Проверьте — насколько изношены трущиеся поверхности, а также радиальную болтанку шпинделя и пиноли задней бабки. Любая найденная неисправность — повод для снижения цены. Если же неисправностей много, лучше отказаться от покупки даже за небольшую сумму. Потому что ремонт может влететь в копеечку.

Вот вкратце и все, что можно рассказать в рамках одной статьи. Дополнительные сведения можно почерпнуть на тематических форумах. Оказывается, есть много людей, которым нравится осваивать токарное ремесло и они делятся своим практическим опытом. К сожалению, высказывания иногда бывают спорными. В сомнительных случаях лучше обращаться за советом к опытному токарю-профессионалу.

Отзывы

Токарный станок ТВ-6 — прекрасный представитель времен Советского Союза. Изготовленный в восьмидесятых прошлого века, он встречается до сих пор. И отказываться от него многие пользователи не собираются. Это надежный, долговечный станок, качественно выполняющий свои функции.

Решаясь на покупку данной модели токарного станка, опытные пользователи советуют ответить для себя на два главных вопроса:

  • Какая точность нужна.
  • Какие виды работ планируется выполнять на станке.

Конечно же, современные импортные аналоги обходят станок ТВ-6 по точности. Но если нужно снять более толстый слой металла, то равных «школьнику» не найти.

Что касается второго вопроса, то не все работы станок способен выполнить. К примеру, как отмечают некоторые из пользователей, на станке не удалось заточить трубу для резцов. Для расширения функциональных возможностей понадобится набор сменных шестеренок, которые необходимы для нарезания резьбы с помощью резца. Они позволят изменить при необходимости размер шага.

Из недостатков можно назвать то, что станок работает от электрической сети с напряжением 380 В. Если дома нет силовой линии, то аппарат нужно переделывать под 220 В. Еще один минус данного токарного станка – во время работы он очень громко шумит. Но с другой стороны, если установить его на своем частном дворе, то никаких проблем с этим не будет.

Как видно, отечественный токарный станок для работы с металлом ТВ-6, который производился с целью обучения токарному мастерству, нашел свое применение и в быту. Им пользуются многие любители изготовить своими руками полезные самоделки. Это надежный, долговечный агрегат, который даже спустя почти четыре десятилетия пользуется спросом.

Использование устройства

Хоть данное оборудование для точения, соответственно с описанием, и считается учебным, посредством него возможно достигать отличной точности и осуществлять довольно непростые токарные процедуры. Ввиду этого эти станки часто покупают владельцы домашних мастерских.

В приводе устройства применяются клиноременные передачи. Нужно следить за тем, чтобы ремни были постоянно натянуты. Это даст возможность максимально задействовать мощность привода, намного увеличить эксплуатационный период передачи. Если ремни слабо натянуты, их можно отрегулировать. Для этого необходимо немного открутить гайки, которые соединяют салазки с мотором, установить нужное натяжение (десять килограмм на 1 ветку ремня клина).

Довольно часто в ТВ-6 возникает неполадка, заключающаяся в вибрировании шпиндельного элемента. Она может появиться из-за того, что соединяющие винты ослабли. Если вы подтянули гайки шпинделя, а вибрирование продолжается, значит, сломались подшипники.

Если в подшипниках появились промежутки, избавиться от них возможно, отшлифовав торцевые части колец компенсации или отрегулировав гайки. Устранить данными методами возможно только маленькие промежутки, относящиеся к радиальному/осевому типу.

ТВ-6, как и всякий иной станок, нужно регулярно технически обслуживать и ремонтировать. Лишь в этом случае он проработает долгий срок, даст возможность обрабатывать заготовки с высокой точностью.

Особенности эксплуатации

При эксплуатации направляющие металлорежущего токарного станка должны подвергаться регулярному осмотру с целью исключения неисправностей его отдельных элементов. Их износ повлечет за собой образование люфта и снижение точности обработки детали и заготовки.

Они должны быть чистыми, своевременно смазаны техническим маслом. При возникновении необходимости их следует заменить на новые, выполнив

Особое внимание в ходе эксплуатации станка ТВ-6 следует:

  • обращать на клиноременные передачи приводного механизма, у которых возникает ослабление ремней. Их необходимо периодически проверять, чтобы натяжение на одну ветку ремня соответствовало требуемому – 10 кг;
  • устранять вибрации шпинделя, подтягивая гайкой шпиндельный узел. Если мера не приносит желаемых результатов, то нужно заменить подшипники;
  • регулировкой гаек, шлифовкой торцов колец аннулировать незначительные зазоры, возникающие в ходе обработки деталей.

Тумба

Конструкция токарного станка разделяет тумбу на две части: переднюю и заднюю. Они имеют схожее, но неодинаковое устройство.

Передняя тумба собрана в форме буквы «П». Чтобы конструкция была более прочной, снизу и сверху монтированы ребра жесткости. Сзади тумбы размещен двигатель. Включается (выключается) он нажатием кнопки, которая находится спереди тумбы.

Отличием задней тумбы является то, что ее конструкция вместо двигателя включает электрический щиток.

Конструктивные элементы ТВ-6

Токарно-винторезный станок ТВ-6 обладает классической компоновкой, свойственной оборудованию токарной группы. Основными элементами можно назвать:

  • Передняя и задняя бабка.
  • Коробка передач.
  • Защитный экран.
  • Элемент, предназначенный для подачи смазывающего вещества.
  • Несущая станина.
  • Фартук.
  • Элементы сменной гитары.
  • Защитный кожух.

Все узлы расположены с высокой точностью относительно друг друга. Некоторые из них можно демонтировать для замены или обслуживания.

Передняя и задняя бабки

Основными элементами токарного станка можно назвать переднюю и заднюю бабку. Их особенностями назовем следующие моменты:

  • Передняя бабка служит для расположения шпинделя и коробки скоростей.
  • Задняя бабка применяется для крепления центров, которые могут использоваться для поддержки торцевой поверхности большого изделия. За счет применения центров можно существенно повысить точность обработки

Передняя бабка ТВ-6 обеспечивает доступ к коробке передач и гитаре сменных колес, которые позволяют изменять параметры нарезаемой резьбы

Коробка подач и гитара сменных шестерней

Также важными элементами устройства можно назвать коробку подач и гитару сменных шестерней. Ключевыми моментами назовем:

  • Гитара сменных колес позволяет изменить параметры нарезаемой на цилиндрической поверхности резьбы.
  • Коробка подач не требует обслуживания, в зону соприкосновения шестерен подается смазка.

Рассматриваемая модель характеризуется высокой надежностью. Она может прослужить в течение многих лет при соответствующем обслуживании.

Станина

Для объединения всех узлов применяется станина. Она изготавливается при применении чугуна, характеризуется высокой жесткостью. Станина обладает следующими особенностями:

  • Погашает вибрацию.
  • Обеспечивает точное позиционирование всех узлов.
  • На момент установки устройство надежно позиционируется.

Точное позиционирование всех узлов обеспечивает требуемое качество обработки. Станина окрашивается защитным составом для того, чтобы продлить срок службы.

Суппорт

Важным элементом является суппорт. Он применяется для закрепления инструмента во время обработки. Устанавливаемый суппорт обладает классическими характеристиками:

  • Обеспечивает надежную фиксацию инструмента.
  • Может располагаться под определенным углом относительно заготовки.
  • Перемещается по салазкам в продольном и поперечном направлении.

Суппорт может использоваться для фиксации различных вариантов исполнения резцов. За счет этого существенно расширяется область применения токарного станка.

Фартук

В качестве фартука выступает часть конструкции, на которой расположены салазки для перемещения суппорта. При его изготовлении также применяется сталь.

Особенностями рассматриваемой модели можно назвать небольшие габаритные размеры. Кроме этого, устройство характеризуется относительно невысоким показателем энергопотребления. Для управления основными параметрами работы устройства и режимами обработки имеются различные переключатели, рычаги и клавиши. Быстрое перемещение может применяться для быстрого позиционирования рабочего органа в требуемом положении.

Назначение оборудования

Рассматривая назначение токарного станка, следует уделить внимание тому, что он является учебным. Несмотря на это, точение по металлу может проводится с высокой степенью точности

Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

  1. Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
  2. Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
  3. Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

Именно поэтому модель в большинстве случаев устанавливается в учебных заведениях для получения требуемых навыков. При необходимости может проводится производственная деятельность.

Техника безопасности

При работе на токарном станке ТВ-6 необходимо строго соблюдать предъявленные к нему правила безопасности. Они позволяют избегнуть непредвиденных производственных ситуаций с непредсказуемыми последствиями.

В их число входит:

  • выполнение операций в спецодежде;
  • осуществление проверки наличия требуемых инструментов, их состояния;
  • использование инструментов соответственно назначения;
  • закрепление обрабатываемой детали надлежащим образом;
  • уборка рабочего места.

Оглавление

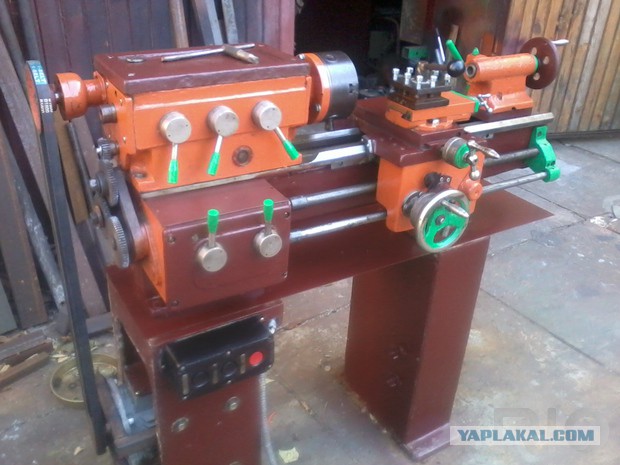

фото:токарный станок ТВ 6

Токарный станок ТВ 6 предназначен для обучения школьников и студентов основам токарного дела, изготовлению простых деталей в условиях единичного производства.

ТВ 6, как токарный станок ТВ 4 и токарный станок ТВ 16 позволяет выполнять следующие токарные операции:

  • Наружное и внутреннее точение цилиндрических и конических поверхностей
  • Нарезание резьбы, как резцом, так и метчиком
  • Сверление и рассверливание отверстий
  • Торцевание и отрезку деталей и т.д.

Фартук

Фартук необходим для подачи суппорта от ходового валика (винта) механическим или ручным способом. Если необходимо выполнить подачу вручную, следует вращать маховик, который расположен на валу-шестерне. Последний смыкается с шестерней, которая находится на валике реечного зубчатого колеса.

Червяк, соединенный при помощи скользящей шпонки с валиком, обеспечивает механическую подачу. Он передает движение на червячную шестерню. От нее по следующему зубчатому колесу и кулачковой муфте движение передается реечной шестерне. Кулачковая муфта соединена с рукоятью, поворот которой приводит к механической подаче.

Паспорта, инструкции, техническая документация на станки и оборудование


















































































№МодельОписание файлаФайл
Станки бу в наличии
Токарные станки б.у
1.163 бу


Специальное оборудование
Оборудование для автосервиса
2.2733П


3.2В733П


4.2Е78П

Скачать (654 Кб)
5.2Е78ПНСкачать паспорт (инструкцию) на Вертикальный отделочно-расточной станок 2Е78ПН
6.2М78ПСкачать паспорт (инструкцию) на Вертикальный отделочно-расточной станок 2Е78ПН
7.3Г833

Скачать (6289 Кб)
8.3К833

Скачать (609 Кб)
9.3Н833


Оснастка и приспособления для станков
Промышленные пылесосы и стружкоотсосы
10.AS 1400


11.AS 1600


12.ПП-750/У


13.ПЦ-750/У


Станки и КПО после капитального ремонта
Токарно-винторезные станки после капремонта
14.16К20 после капремонта


15.16К40-3 после капремонта


16.1М63


17.1М63Б-3 после капремонта


18.1М65-5 после капремонта


19.250ИТВ после капремонта

Скачать (1027 Кб)
Специальное оборудование
Железнодорожное оборудование
20.КЖ1842.02


21.ОШ-651.2.Ф3


22.П6736


23.П6738


24.П6738Б


25.ПА6730


26.ПА6738


27.ПБ7730


28.ПП6738


29.РТ301


30.РТ30101


Станки и КПО после капитального ремонта
Токарно-винторезные станки после капремонта
31.РТ917


32.РТ917 после капремонта


Специальное оборудование
Железнодорожное оборудование
33.РТ917-3


34.РТ950Ф3-8


Станки и КПО после капитального ремонта
Трубонарезные станки после капремонта
35.1А983 после капремонта


36.1М983 после капремонта


37.1Н983 после капремонта


38.9М14 после капремонта


39.9М14Д после капремонта


Фрезерные станки после капремонта
40.65А60Ф4-11 после капремонта


41.FSS315 после капремонта


Токарно-карусельные станки после капремонта
42.1512Ф1 после капремонта


43.1А512МФ3 после капремонта


44.1А516МФ3 после ремонта


45.1А525МФ3 после капремонта


46.1Е512ПФ2 после капремонта


47.1Е516ПФ2 после капремонта


48.1Л532 после ремонта


49.1Л532.100 после капитального ремонта


Токарные станки с ЧПУ после капремонта
50.16А20Ф3 после капремонта


51.16Б16Т1С1 после капремонта


52.16К30Ф3 после капремонта


53.16М30Ф3 после капремонта


54.1740РФ3 после капремонта


55.1П756ДФ3 после капремонта


56.РТ-755Ф3 после капремонта


Шлифовальные станки после капитального ремонта
57.3А151 после капремонта


58.3А423 после капремонта


59.3В423 после капремонта


60.3Д423 после капремонта


61.3Д4230 после капремонта


62.3У10 после капремонта


Горизонтально-расточные станки после капремонта
63.2620 после капремонта


64.2А620Ф1 после капремонта


65.2А637Ф1 после капремонта


Токарные станки
Отечественные токарные станки
66.163


67.165

Скачать (3375 Кб)
68.16Б16П

Скачать (3316 Кб)
69.16В20

Скачать (930 Кб)
70.16ВТ20П-21


71.16ВТ20П-22


72.16К20

Руководство по эксплуатации (паспорт) на токарные станки по металлу 16К20, 16К20П, 16К20Г, общие сведения, характеристики, органы управления, электросхема, электрооборудование, пневмооборудование, основные узлы и их регулирование, возможные неисправности, ремонт, кол-во стр. — 70.

Скачать (2775 Кб)
73.16К25

Руководство по эксплуатации на токарные станки 16К25, общие сведения, тех. характеристики, органы управления, электросхема, схемы, электрооборудование, пневмооборудование, основные узлы и их регулирование, возможные неисправности, ремонт, кол-во стр. — 70.

Скачать паспорт (инструкцию) на Токарный станок 16К25
74.16К40

Краткое описание, подробные тех. характеристики, комплект поставки, посадочные и присоединительные базы, схема фундамента, кол-во стр. — 4

Скачать (94 Кб)
75.16Р25П

Скачать (2026 Кб)
76.16ТВ16


77.16ТВ25


78.16ТВ30


79.1А616

Скачать (6473 Кб)
80.1А62

Скачать (8691 Кб)
81.1А64

Скачать (215 Кб)
82.1В625М

Скачать паспорт (инструкцию) на токарно-винторезный станок по металлу 1В625М
83.1В625М4


84.1В625МП

Скачать паспорт (инструкцию) на токарный станок по металлу 1В625МП
85.1В62Г

Скачать паспорт (инструкцию) на токарно-винторезный станок по металлу 1В62Г
86.1И250В


87.1И250ВФ1


88.1И611П

Скачать (1000 Кб)
89.1К62

Скачать (5841 Кб)
90.1К625Д

Скачать (1878 Кб)
91.1К62Д


92.1К62Д (РМЦ 1500 мм)


93.1М63

Скачать (6912 Кб)
94.1М63Н

Скачать паспорт (инструкцию) на Токарный станок по металлу 1М63Н
95.1М63Н-1

Скачать паспорт (инструкцию) на Токарный станок по металлу 1М63Н-1
96.1М63Н-3

Скачать (3825 Кб)
97.1М65


98.1Н65

Скачать (2154 Кб)
99.250.01


100.250.Ф1


101.SAMAT 400


102.SAMAT 400 «Вектор»


103.SAMAT 400 S/S


104.SAMAT 400LV


105.SAMAT 400MV


106.SAMAT 400SV


107.SAMAT 400XV


108.АР-83М


109.ГС425М


110.ГС526Б


111.ГС526Б-03


112.ГС526У

Скачать (283 Кб)
113.ГС526У-01

Скачать паспорт (инструкцию) на универсальный токарно-винторезный станок ГС526У-01
114.ГС526У-02

Скачать паспорт (инструкцию) на Универсальный токарно-винторезный станок ГС526У-02
115.ГС526УД1

Скачать паспорт (инструкцию) на универсальный токарно-винторезный станок ГС526УД1
116.ГС526УМ


117.ГС526УЦ

Скачать паспорт (инструкцию) на Универсальный токарно-винторезный станок ГС526УЦ
118.ДИП-200


119.ДИП-300


120.ДИП-500


121.ИЖ-250


122.ИТ-1М

Скачать (1545 Кб)
123.МК6056М


124.МК6057М


125.МК6058М


126.РТ117Г-1


127.РТ917


128.СА500


129.СА630


130.ТВ-10


Токарные станки JET
131.GH-1440W-3

Скачать (1015 Кб)
132.GH-1440W3 DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-1440W-3 DRO
133.GH-1640ZK DRO

Скачать (1658 Кб)
134.GH-1640ZX DRO

Скачать (833 Кб)
135.GH-1840ZX DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-1840ZX DRO
136.GH-1860ZX DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-1860ZX DRO
137.GH-1880ZX DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-1880ZX DRO
138.GH-20120ZH DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-26120ZH DRO
139.GH-2040ZH DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-2040ZH DRO
140.GH-2060ZH DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-2060ZH DRO
141.GH-2080ZH DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-2080ZH DRO
142.GH-26120ZH DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-26120ZH DRO
143.GH-2640ZH DRO

Скачать (803 Кб)
144.GH-2660ZH DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-2660ZH DRO
145.GH-2680ZH DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GH-2680ZH DRO
146.GHB-1324HSP

Скачать (1333 Кб)
147.GHB-1330A

Скачать (1127 Кб)
148.GHB-1330A DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GHB-1330A DRO
149.GHB-1340A

Скачать паспорт (инструкцию) на Токарно-винторезный станок GHB-1340A
150.GHB-1340A DRO

Скачать паспорт (инструкцию) на Токарно-винторезный станок GHB-1340A DRO
151.JTL-618DTC DRO

Скачать (1014 Кб)
152.RML-1440

Скачать (2132 Кб)
153.RML-1460

Скачать (3515 Кб)
154.RML-1640V


155.RML-1660V


Токарные станки PROMA
156.SPA-700P

Скачать (8678 Кб)
157.SPC-900PA


158.SPD-1000P


159.SPE-1000PV


160.SPE-1000PV с УЦИ


161.SPF-1000P

Скачать (2193 Кб)
162.SPF-1000P (исп. K)

Скачать (2193 Кб)
163.SPF-1000PH

Скачать (2485 Кб)
164.SPF-1000PH (исп. K)

Скачать паспорт (инструкцию) на Токарно-винторезный станок SPF-1000PH (исп. К)
165.SPF-1000PHS


166.SPF-1000PS


167.SPF-1500P

Скачать (2193 Кб)
168.SPF-1500P (исп. К)

Скачать (2193 Кб)
169.SPF-1500PH

Скачать паспорт (инструкцию) на Токарно-винторезный станок SPF-1500PH
170.SPF-1500PH (исп. К)

Скачать паспорт (инструкцию) на Токарно-винторезный станок SPF-1500PH (исп. К)
171.SPF-1500PHS


172.SPF-1500PS


173.SPF-2000PH

Скачать паспорт (инструкцию) на Токарно-винторезный станок SPF-2000PH
174.SPF-2000PH с УЦИ (исп.К)

Скачать паспорт (инструкцию) на Токарно-винторезный станок SPF-2000PH с УЦИ (исп. К)
175.SPI-1000


176.SPI-1000 с УЦИ


177.SPI-1500


178.SPI-1500 с УЦИ


179.SPI-1500S


180.SPI-2000


181.SPI-2000 с УЦИ


182.SPI-3000


183.SPI-3000 с УЦИ


184.SPV-1000/500


185.SPV-1500/500


186.SPV-1500/660


187.SPV-2000/660


188.SPV-3000/660


189.SPZ-1000


190.SPZ-700


Токарно-винторезные станки DMTG
191.CDE6240A


192.CDE6250A


193.CDS6232


194.CDS6236


195.CDS6240


196.CDS6250


197.CDS6250B


198.CDS6266B


199.CW61100M


200.CW62100C


201.CW62100E


202.CW62100M


203.CW62125M


204.CW62140M


205.CW62160H


206.CW62160M


207.CW62180H


208.CW62200H


209.CW6263C


210.CW6263E


211.CW6280C


212.CW6280E


Токарные станки ZMM BULGARIA HOLDING
213.C10TM


214.C11MT

Скачать (1589 Кб)
215.CU1000

Скачать (813 Кб)
216.CU1250

Скачать (813 Кб)
217.CU325

Скачать (1197 Кб)
218.CU400

Скачать (1793 Кб)
219.CU400/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400/1500
220.CU400/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400/2000
221.CU400M/1000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400M/1000
222.CU400M/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400M/1500
223.CU400M/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400M/2000
224.CU400M/3000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400M/3000
225.CU400M/4000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400M/4000
226.CU400M/5000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU400M/5000
227.CU500

Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500
228.CU500/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500/1500
229.CU500/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500/2000
230.CU500M/1000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500M/1000
231.CU500M/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500M/1500
232.CU500M/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500M/2000
233.CU500M/3000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500M/3000
234.CU500M/4000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500M/4000
235.CU500M/5000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500M/5000
236.CU500MT/1000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500MT/1000
237.CU500MT/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500MT/1500
238.CU500MT/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500MT/2000
239.CU500MT/3000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500MT/3000
240.CU500MT/4000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500MT/4000
241.CU500MT/5000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU500MT/5000
242.CU580M/1000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU580M/1000
243.CU580M/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU580M/1500
244.CU580M/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU580M/2000
245.CU580M/3000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU580M/3000
246.CU580M/4000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU580M/4000
247.CU580M/5000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU580M/5000
248.CU630Скачать паспорт (инструкцию) на Токарно-винторезный станок CU630
249.CU630/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU630/1500
250.CU630/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU630/2000
251.CU630/3000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU630/3000
252.CU630/4000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU630/4000
253.CU630/5000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU630/5000
254.CU730/1000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU730/1000
255.CU730/1500Скачать паспорт (инструкцию) на Токарно-винторезный станок CU730/1500
256.CU730/2000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU730/2000
257.CU730/3000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU730/3000
258.CU730/4000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU730/4000
259.CU730/5000Скачать паспорт (инструкцию) на Токарно-винторезный станок CU730/5000
260.CU800

Скачать (813 Кб)
261.CU800/3000


262.CU800/4000


Токарные станки ZMM VRATSA
263.CU502


264.CU582


265.CU662


266.CU802


267.CU822


268.CU832


269.CU932


Токарные станки STALEX
270.C0632D/1000


271.C0636N/1000 DRO


272.C0636N/750 DRO


273.C6140W


274.C6246E/1000 DRO


275.C6246E/1500 DRO


276.C6246E/2000 DRO


277.C6250A


278.C6251/1000 DRO


279.C6251/1500 DRO


280.C6251/2000 DRO


281.C6251/3000 DRO


282.C6256/1000 DRO


283.C6256/1500 DRO


284.C6256/2000 DRO


285.C6256/3000 DRO


286.C6266A/1500 DRO


287.C6266A/2000 DRO


288.C6266A/3000 DRO


289.C6266C/1500


290.C6266C/2000


291.C6266C/3000


292.C6266С/1000


293.CM6241/1000


294.CM6241/1500


295.CQ6280/1500 DRO


296.CQ6280/2000 DRO


297.CQ6280/3000 DRO


298.GH-1430B


299.Gh2440B


300.LC1640B

Скачать (2460 Кб)
301.LC1660B

Скачать паспорт (инструкцию) на Токарно-винторезный станок LC1660B
302.LC340A


303.LC360B


304.WM660/1000


305.WM660/1500


306.WM660/2000


307.WM660/3000


Токарные станки KNUTH
308.Basic 170 Super


309.Basic 170 Super MT


310.Basic 180 Super


311.Basic 180 V


312.Basic Plus


313.Compass 200/1000 B


314.Compass 200/1500 B


315.Compass 200/2000 B


316.Compass 250/1000 B


317.Compass 250/1500 B


318.Compass 250/2000 B


319.DL B 465/1500


320.DL B 465/3000


321.DL B 465/4000


322.DL B 465/5000


323.DL B 550/1500


324.DL B 550/3000


325.DL B 550/4000


326.DL B 550/5000


327.DL E Heavy 1000/2000


328.DL E Heavy 1000/3000


329.DL E Heavy 1000/5000


330.DL E Heavy 1000/8000


331.DL E Heavy 500/1500


332.DL E Heavy 500/3000


333.DL E Heavy 500/5000


334.DL E Heavy 500/8000


335.DL E Heavy 620/1500


336.DL E Heavy 620/3000


337.DL E Heavy 620/5000


338.DL E Heavy 620/8000


339.DL E Heavy 800/3000


340.DL E Heavy 800/5000


341.DL E Heavy 800/8000


342.DL S 425/1500


343.DL S 425/3000


344.DL S 425/4000


345.DL S 425/5000


346.DL S 515/1500


347.DL S 515/3000


348.DL S 515/4000


349.DL S 515/5000


350.DM 1000 A


351.LS 750


352.Servoturn 410×1000


353.Servoturn 560×2000


354.Servoturn 560×3000


355.Sinus 330/1500 D


356.Sinus 330/2000 D


357.Sinus 330/3000 D


358.Sinus 400/1500 D


359.Sinus 400/2000 D


360.Sinus 400/3000 D


361.Topturn 2580


362.TubeTurn 135


363.TubeTurn 200


364.TubeTurn 225


365.Turnado 230/1000


366.Turnado 230/1000 V


367.Turnado 230/1500


368.Turnado 230/1500 V


369.Turnado 230/2000


370.Turnado 230/2000 V


371.Turnado 280/1500


372.Turnado 280/1500 V


373.Turnado 280/2000


374.Turnado 280/2000 V


375.Turnado 280/3000


376.Turnado 280/3000 V


377.V-Turn 410/1000


378.V-Turn 410/1500


Токарные станки OPTIMUM
379.D660x2000/3000


380.Th4309 / Th4309 DPA / Th4309 DPA Vario


381.Th4610 / Th4610 DPA


382.Th5010 / Th5010 DPA / Th5010 DPA Vario


383.Th5210/ Th5210 DPA/ Th5210 DPA V/ Th5215 DPA


384.Th5610/ Th5615/ Th5620


385.TH5615 / TH5620 / TH5630


386.TU 1503V


387.TU 8020/ TU 8030


388.TU2004V


389.TU2304 / TU2304V


390.TU2404


391.TU2406 / TU2406V


392.TU2506 / TU2506V


393.TU2807 / TU2807V


394.TU3008 / TU3008V


Токарные станки Китай
395.WL630x1500


396.WM330x1000 с УЦИ


397.WM6133Ax750


398.УЦИ


Трубонарезные станки
399.1А983


400.1М983


401.1Н983


402.C10T.10


403.C10T.12


404.CKG20


405.CKG35


406.CT1032.6


407.CT832.6


408.РТ772ПМФ3


409.РТ772ПМФ3-140


410.СТ932.6


Токарно-карусельные станки
411.1512

Скачать (3351 Кб)
412.1512Ф1Скачать паспорт (инструкцию) на Одностоечный токарно-карусельный станок 1512Ф1
413.1512Ф2


414.1512Ф3


415.1516Скачать паспорт (инструкцию) на Одностоечный токарно-карусельный станок с УЦИ 1516
416.1516Ф1

Скачать (4941 Кб)
417.1516Ф2


418.1516Ф3


419.1525

Скачать (8478 Кб)
420.1525Ф1

Скачать паспорт (инструкцию) на Двухстоечный токарно-карусельный станок 1525Ф1
421.1525Ф3


422.1540


423.1Л532

Скачать паспорт (инструкцию) на Двухстоечный токарно-карусельный станок 1Л532
424.1Л532Ф1

Скачать паспорт (инструкцию) на Двухстоечный токарно-карусельный станок 1Л532Ф1
425.C5235


426.Saturn V 100


427.Saturn V 100M


428.Saturn V 40


429.Saturn V 60


430.Saturn V 60 L


431.Saturn V 60 M


432.Saturn V 80


433.Saturn V 80L


434.Saturn V 80LM


435.Saturn V 80M


436.VDL 800


437.VDL 800 CNC


438.VDM 1000


439.VDM 1000 S


440.VDM 1250


441.VDM 1250 S


442.VDM 1600


443.VDM 1600 S


444.VDM 2300


445.VDM 2300 S


446.VDM 2600


447.VDM 2600 S


448.VDM 800


449.VDM 800 S


450.Verturn 3000C


451.Verturn VDM 1250 CNC


452.Verturn VDM 1600 CNC


453.Verturn VDM 2300 CNC


454.VL1000E


455.VL1250E


456.VL1600E


457.VL2000E


458.VL800E


Токарно-револьверные станки
459.1Б240П-6К

Скачать (203 Кб)
460.HRD 42 PF


461.HRD 60 PF


Токарные станки с ЧПУ
462.16C15П


463.16C20П


464.16Б16Т1


465.16ГС25CУ


466.16ГС25Ф3


467.16ГС32CУ


468.16ГС32СУ1

Оперативная система управления 16ГС32СУ1, 16ГС32СУ1Д

Скачать (2807 Кб)
469.16ГС40СУ1-01


470.16М30Ф3


471.16Р30Ф3


472.16С18П


473.1П756ДФ3


474.CK6136


475.CK6150


476.CKE61100M


477.CKE61125M


478.CKE61160H


479.CKE61200H


480.CKE6126


481.CKE6136Z

Скачать (1010 Кб)
482.CKE6150Z


483.CKE6163Z


484.CKE6180Z


485.CL560/1000


486.Compact 330


487.Compact 480


488.Compact 580


489.Compact 600


490.Compact 720


491.Compact 850


492.D320 CNC


493.DL CNC 1000


494.DL CNC 1500


495.DL CNC 3000


496.Ecoturn 500/1000


497.Ecoturn 500/500


498.Ecoturn 630/1000


499.Ecoturn 630/1500


500.Ecoturn 650/1000


501.Forceturn 1740


502.Forceturn 1840


503.Forceturn 1840F


504.Forceturn 1840V


505.Forceturn 1860


506.Forceturn 1860F


507.Forceturn 1860V


508.Forceturn 1880


509.Forceturn 2140


510.Forceturn 2140F


511.Forceturn 2160


512.Forceturn 2160F


513.Forceturn 2180


514.Forceturn 25120


515.Forceturn 2540


516.Forceturn 2560


517.Forceturn 2580


518.Forceturn 26120


519.Forceturn 26120F


520.Forceturn 26160F


521.Forceturn 26200


522.Forceturn 26200F


523.Forceturn 2660


524.Forceturn 2660F


525.Forceturn 2680


526.Forceturn 2680F


527.Forceturn 30120


528.Forceturn 30120F


529.Forceturn 30160


530.Forceturn 30160F


531.Forceturn 30200F


532.Forceturn 3060


533.Forceturn 3060F


534.Forceturn 3080


535.Forceturn 3080F


536.Forceturn 33120


537.Forceturn 33160


538.Forceturn 33200


539.Forceturn 3360


540.Forceturn 3380


541.Forceturn 35120F


542.Forceturn 35160F


543.Forceturn 35200F


544.Forceturn 3560F


545.Forceturn 3580F


546.Forceturn 52120


547.Forceturn 52160


548.Forceturn 52200


549.Forceturn 52240


550.Forceturn 5260


551.Forceturn 5280


552.Forceturn 630.15


553.Forceturn 630.30


554.Forceturn 630.50


555.Forceturn 800.15


556.Forceturn 800.30


557.Forceturn 800.50


558.Forceturn XL 43120


559.Forceturn XL 43200


560.Forceturn XL 43280


561.Forceturn XL 4360


562.Forceturn XL 52120


563.Forceturn XL 52200


564.Forceturn XL 52280


565.Forceturn XL 5260


566.JCL-42T


567.JCL-42TG


568.JCL-42TGM


569.JCL-42TM


570.JCL-60


571.JCL-60AM


572.JCL-60M


573.JCL-60TS


574.JCL-60TSM


575.JCL-90


576.JCL-90A


577.JCL-90M


578.JCL-90АM


579.L28


580.L33


581.LabTurn 2028


582.LineaLunga 25D


583.Numturn 320 GP


584.Numturn 320 SI


585.Numturn 320 SI Eco


586.Numturn 420 GP


587.Numturn 420 SI


588.Numturn 420 SI Eco


589.Orion 10TL


590.Orion 10TLM


591.Orion 6T


592.Orion 6TL


593.Orion 6TLM


594.Orion 6TM


595.Orion 8T


596.Orion 8TL


597.Orion 8TLM


598.Orion 8TM


599.Orion G10


600.Orion G10B


601.Orion G6


602.Orion G6B


603.Orion G8


604.Orion G8B


605.Orion Q10F


606.Orion Q3


607.Orion Q5


608.Pico-Turn GP


609.PicoTurn SI


610.Proton 500/1000 B FA


611.Proton 500/1000 B SI


612.Proton 500/1500 B FA


613.Proton 500/1500 B SI


614.Proton 500/2000 B FA


615.Proton 500/2000 B SI


616.Proton 560/1500


617.Proton 560/2000


618.Proton 660/1000 B FA


619.Proton 660/1000 B SI


620.Proton 660/1500 B FA


621.Proton 660/1500 B SI


622.Roturn 320 FA


623.Roturn 320 SI


624.Roturn 400 FA


625.Roturn 400 SI


626.Roturn 480 FA


627.Roturn 480 SI


628.SMART-42


629.SMART-42T8


630.SMART-42Y


631.SMART-60Y


632.SPV-400GA CNC


633.SPV-400H CNC


634.SPV-430GA CNC


635.SPV-430H CNC


636.StarChip 400


637.StarChip 400 SI


638.TU2304 CNC


639.TU2406 CNC


640.TU2506 CNC


641.TU2807 CNC


642.TubeTurn CNC 2830


643.TubeTurn CNC 3630


644.Turnstar 120 C


645.Turnstar 200 C


646.Turnstar 200 RS


647.Turnstar 200 S


648.Vulkan 4K


649.ВСТ-625-21 CNC 23


650.ВСТ-625-21ОСУ


651.ВСТ-625-22 CNC 23


652.ВСТ-625-22ОСУ


653.ГС1725Ф3


654.ГС1750Ф3С1


655.КСТ-510


656.Т200


657.ТВ-101


658.ТВ-114


659.ТВ-116


660.ТС1625Ф3


661.ТС23


662.ТС25


663.ТС28


Настольные токарные станки
664.BD-11W

Скачать (626 Кб)
665.ML200


666.ML260


667.SM-300E


668.Universa 550 Plus


669.Universa 550 V


670.Universa 700


671.WM180V


672.WM250AV-Fх550


673.WM250Gx500


674.WM250Vx550


675.WM250Vx750


676.WMP250Vx550


677.WMP290VFx700


678.WMP300A


679.ТВ 16

Скачать (1597 Кб)
680.ТВ-11


681.ТВ-4

Скачать (187 Кб)
682.ТВ-6

Скачать (535 Кб)
683.ТВ-7

Скачать (1455 Кб)
684.ТВ-7М


685.ТВ-9


686.Универсал-3М

Скачать (2902 Кб)
Токарные обрабатывающие центры
687.Gemini 225 LMS


688.Gemini 250 MS


689.Gemini 250 SY


690.Gemini 5i-2SP


691.Merkur 225 B


692.Merkur 225 LB


693.Merkur 225 LMB


694.Merkur 225 LMR


695.Merkur 225 LR


696.Merkur 225 MR


697.Merkur 225 R


698.Merkur 245 B


699.Merkur 245 LB


700.Merkur 245 LMB


701.Merkur 245 LMR


702.Merkur 245 LR


703.Merkur 245 MR


704.Merkur 245 R


705.MERKUR GOLD TURN DL 22LMB


706.Taurus 250


707.Taurus 250M


708.Taurus 300


709.Taurus 300L


710.Taurus 300LM


711.Taurus 300M


712.Taurus 400


713.Taurus 400L


714.Taurus 400LM


715.Taurus 400M


716.Taurus 450


717.Taurus 450L


718.Taurus 450LM


719.Taurus 450M


720.Taurus 550


721.Taurus 550L


722.Taurus 550LM


723.Taurus 550M


724.Taurus 600L


725.Taurus 600LM


726.Taurus 650


Специальные токарные станки
727.1Е811


728.1Е812


Фрезерные станки
Универсально-фрезерные станки
729.6725ПФ1


730.67Е25ПФ1


731.67К25МPF1


732.67К25ПР


733.67К25ПФ1


734.67Л25


735.67Л25ПФ1


736.6ДМ80Ш


737.6ДМ82Ш


738.6ДМ83Ш


739.6К81Ш


740.6К81ШФ1


741.6К82Ш


742.6К82ШФ1


743.6Л82ШФ1


744.6Р82Ш

Скачать (985 Кб)
745.6Р83Ш

Скачать паспорт (инструкцию) на Широкоуниверсальный консольно-фрезерный станок 6Р83Ш
746.6Т80Ш

Скачать (5305 Кб)
747.6Т82Ш

Скачать (8633 Кб)
748.6Т82ШФ1

Скачать паспорт (инструкцию) на широкоуниверсальный консольно-фрезерный станок 6Т82ШФ1
749.6Т83Ш

Скачать паспорт (инструкцию) на широкоуниверсальный консольно-фрезерный станок 6Т83Ш
750.6Т83ШФ1

Скачать паспорт (инструкцию) на Широкоуниверсальный консольно-фрезерный станок 6Т83ШФ1
751.FU350MRApUG


752.FU350MRApUGNC


753.FU450MRApUG


754.FU450MRApUGNC


755.Vh550


756.Vh580


757.VH550


758.VH650B


759.VH780


760.X715


761.X8132


762.X8140


763.X8145


764.ВМ130М


765.НГФ-110Ш4+ВФГ

Скачать (2225 Кб)
766.ОРША-Ф32У


767.ОРША-Ф32Ш


768.СФ-676

Скачать (2501 Кб)
769.ФС-250


770.ФС-300


Вертикально-фрезерные станки
771.6560


772.65А60Ф1


773.6К11


774.6К12


775.6Л12


776.6Л12-1


777.6Л13


778.6Р12

Скачать (1214 Кб)
779.6Р13

Скачать паспорт (инструкцию) на Вертикально-фрезерный станок по металлу 6Р13
780.6Т10Скачать паспорт (инструкцию) на вертикальный консольно-фрезерный станок 6Т10
781.6Т12

Скачать (4323 Кб)
782.6Т12Ф1


783.6Т13Скачать паспорт (инструкцию) на Вертикально фрезерный станок 6Т13
784.6Т13Ф1


785.FSS350MR


786.FSS350MRNC


787.FSS450MR


788.FSS450MRNC


789.V500


790.V520


791.V650A


792.V650B


793.VT550


794.VT630


795.WM5036


796.WM5042


797.ВМ 127М

Скачать (3095 Кб)
798.ВФ180


799.ВФ200


Горизонтально-фрезерные станки
800.6ДМ82Г


801.6К81Г


802.6Л82У


803.6Л82У-1


804.6Л83


805.6Л83У


806.6Р82

Скачать (2005 Кб)
807.6Р82ГСкачать паспорт (инструкцию) на Горизонтально-фрезерный станок 6Р82Г
808.6Р83Скачать паспорт (инструкцию) на Горизонтально-фрезерный станок 6Р83
809.6Р83ГСкачать паспорт (инструкцию) на Горизонтально-фрезерный станок 6Р83Г
810.6Т80

Скачать паспорт (инструкцию) на горизонтальный консольно-фрезерный станок 6Т80
811.6Т82


812.6Т82Г


813.6Т83


814.6Т83Г


815.FU350MR


816.FU350MRNC


817.FU450MR


818.FU450MRNC


819.FW350MR


820.FW350MRNC


821.FW450MR


822.FW450MRNC


823.ГФ180


824.ГФ200


825.НГФ-110-Ш4Скачать паспорт (инструкцию) на горизонтальный фрезерный станок НГФ-110Ш4
826.ОРША-Ф32Г


Фрезерные станки JET
827.JMC-1448GH DRO

Скачать (1540 Кб)
828.JMD-1452TS DRO

Скачать (1963 Кб)
829.JMD-26X2 DRO

Скачать (2149 Кб)
830.JMD-939GH

Скачать (730 Кб)
831.JTM-1050EVS2


832.JTM-1050TS

Скачать (758 Кб)
833.JTM-1050VS

Скачать (469 Кб)
834.JTM-1230PF DRO


835.JTM-1230W3

Скачать (2014 Кб)
836.JTM-1360TS DRO

Скачать (1335 Кб)
837.JTM-949EVS


838.JUM-1144 DRO

Скачать (1299 Кб)
839.JUM-1464 DRO


840.JVM-836TS

Скачать (740 Кб)
Фрезерные станки PROMA
841.FH-100


842.FH-150


843.FH-170


844.FHV-50P

Скачать паспорт (инструкцию) на Универсальный фрезерный станок FHV-50P
845.FHV-50PD

Скачать (1933 Кб)
846.FHV-50VD


847.FHX-50PD

Скачать (1773 Кб)
848.FHX-55PD


849.FHX-70PD


850.FNS-55PD


851.FVV-125PD

Скачать (1853 Кб)
852.FVV-200

Скачать (3007 Кб)
853.FVV-210


854.FVX-125W

Скачать (3041 Кб)
Фрезерные станки STALEX
855.BF60 DRO


856.BFM180 DRO


857.LM1450


858.MUF1200 Servo


859.MUF150 Servo


860.MUF1600 Servo


861.MUF200 Servo


862.MUF2000 Servo


863.MUF50 DRO


864.MUF60 DRO


865.MUF65 DRO


866.WFM 750 Servo


867.WFM 800


868.WFM 800 Servo


869.X5032A

Скачать (1845 Кб)
870.X5032A Servo DRO


871.X5040 DRO


872.X6132


873.X6326B DRO


874.XA7140 DRO


875.ZX6326


876.ZX6350C


877.ZX7550CW


Фрезерные станки KNUTH
878.FPK 4


879.FPK 5


880.FPK 6


881.HBF 206


882.HBF 208


883.HBF 306


884.HBF 308


885.KB 1400


886.KB 2100


887.KB 2500


888.KBH 2000


889.MF 1


890.MF 1 P


891.MF 1 V


892.MF 1 VKP


893.MF 1 VP


894.MF 5 VKP


895.MF 5 VP


896.Predator 1600 VH


897.Servomill 1000


898.Servomill 700


899.Servomill UFM 6


900.Servomill UFM 8 V


901.Servomill UWF 10


902.Servomill UWF 12


903.Servomill UWF 15


904.Servomill UWF 5


905.Servomill WF4.2


906.UBF 1250


907.UFM 3 Plus


908.UFM 6


909.UFM 8


910.UWF 1


911.UWF 1.1


912.UWF 10


913.UWF 10 S


914.UWF 12 B


915.UWF 12 S


916.UWF 15 B


917.UWF 15 S


918.UWF 3


919.UWF 4


920.UWF 4 L


921.UWF 5


922.VFM 4


923.VFM 5


924.VHF 1


925.VHF 1.1


926.VHF 2


927.VHF 3


928.WF 2.1


929.WF 3.1


930.WF 4.1


931.WF 4.2


Фрезерные станки OPTIMUM
932.BF16 Vario


933.BF20 / BF20L / BF20LD Vario


934.BF30 Vario


935.BF46 Vario


936.MB4


937.MB4P


938.MF1 Vario


939.MF2 Vario — DPA


940.MF4 Vario


941.Mh35SV


942.Mh35V


943.Mh38V


944.MT8


945.МТ100


946.МТ200


947.МТ50


Фрезерные станки ARSENAL
948.FU 251M


949.FU 301


950.FU 321M


951.FU 361


952.FU 401


953.FUV 251M


954.FUV 301


955.FUV 321M


956.FUV 361


957.FUV 401


958.FV 251M


959.FV 301


960.FV 321M


961.FV 361


962.FV 401


Фрезерные станки Китай
963.UTM320


964.UTM400


965.UTM450


966.X5032


967.X5040


968.X5050


969.X5746A


970.X6140


971.X6328B


972.X6436


973.X713


974.X715


975.X716


976.XA7140


977.XA7150


978.XW5032


979.XW5032A


980.XW5032C


981.XW5036B


982.XW6032B


Фрезерные станки с ЧПУ
983.63ВФ180Ф2


984.65А60Ф4-11


985.6725VF3


986.67K25MPF2


987.67К25МPF3


988.6Т13Ф3


989.BF20 CNC


990.BF30 CNC


991.BF46 CNC


992.BS450VCNC


993.E216


994.E422


995.F4


996.FP-20 CNC


997.FPV-30 CNC


998.FPV-30G CNC


999.FSS350TNC


1000.FSS450TNC


ПАСПОРТА К ТОКАРНЫМ СТАНКАМ. ДОСТУПНО ДЛЯ СКАЧИВАНИЯ










ПАСПОРТА К
СТАНКАМ И ОБОРУДОВАНИЮ




Скачать паспорта на токарные станки одним

файлом
















































































MD65 Hobbymat, станок токарный настольный,
ГДР

Паспорт + перевoд Изготовитель: WMW, Восточная Германия



176 Скачиваний (1434 Просмотров)

Обновлен: 07 Apr 2011


WEB DLZ 315-500 (Часть 2), станок
токарно-винторезны. ..

Паспорт с поузловым каталогом . Часть 2. Запчасти.



189 Скачиваний (1116 Просмотров)

Обновлен: 07 Apr 2011


WEB DLZ 315-500 (Часть 1), станок
токарно-винторезны…

Паспорт с поузловым каталогом



182 Скачиваний (1044 Просмотров)

Обновлен: 07 Apr 2011


Web DLZ 315, станок токарно-винторезный,
ГДР

Web DLZ-315, станок токарно-винторезный. Руководство по
эксплуатаци…



368 Скачиваний (1190 Просмотров)

Обновлен: 06 Apr 2010


Schaublin-102, станок токарный, Швейцария

Service Instruction На немецком, с картинками.



474 Скачиваний (2215 Просмотров)

Обновлен: 06 Apr 2010


1624М, станок токарно-винторезный

1. Описание и инструкция по эксплуатации. 2. Технический
паспорт, з…



1175 Скачиваний (3940 Просмотров)

Обновлен: 31 Mar 2010


КУСОН-3, станок токарно-винторезный, КНДР

Паспорт токарного станка КУСОН-3 — Спасибо worldmachine за сканы
па…



498 Скачиваний (1428 Просмотров)

Обновлен: 21 Jun 2012


1K341, станок токарно-револьверный,
Бердичев, 1976 г. .. (pdf)

Станок токарно-револьверный 1К341. Руководство по эксплуатации.
Изг…



405 Скачиваний (1749 Просмотров)

Обновлен: 06 Apr 2010


16Б16А (Часть 2), станок
токарно-винторезный, Куйбышев

Часть 2. Схемы, рисунки. Спасибо best



632 Скачиваний (2653 Просмотров)

Обновлен: 06 Apr 2010


16Б16А (Часть 1), станок
токарно-винторезный, Куйбышев

16Б16А (16Б16КА), станок токарно-винторезный особо высокой
точности.. .



499 Скачиваний (1901 Просмотров)

Обновлен: 06 Apr 2010


1М63Б, электросхема, Рязань

Немного другая компановка эл. шкафа. Небольшие расхождения в
номера…



902 Скачиваний (2492 Просмотров)

Обновлен: 06 Apr 2010


1М63, электросхема, Рязань



2324 Скачиваний (9533 Просмотров)

Обновлен: 06 Apr 2010


ФТ-11, станок токарно-винторезный, Фрунзе

Паспорт на токарный станок ФТ-11 он же 16Б25П. Благодарю за
помощ…



2381 Скачиваний (11570 Просмотров)

Обновлен: 06 Apr 2010


ТВ-6, станок токарно-винторезный,
Ростов-на-Дону

ТВ-6, станок токарно-винторезный, Ростов-на-Дону
Паспорт-инструкция…



755 Скачиваний (4023 Просмотров)

Обновлен: 25 May 2011


Т-65, станок токарный настольный, Москва

Т-65, станок токарный настольный, Москва Паспорт, инструкция
Спасиб…



1808 Скачиваний (7879 Просмотров)

Обновлен: 20 Jan 2012


ТВ-16, станок токарно-винторезный
настольный, Алма-А. ..

Паспорт 1957 г. (по ссылке «Скачать») Еще один паспорт, Ал…



1407 Скачиваний (5115 Просмотров)

Обновлен: 05 Apr 2010


ТВ-7, станок токарно-винторезный,
Ростов-на-Дону

ТВ-7, станок токарно-винторезный учебный Изготовитель: «Ростовс…



704 Скачиваний (3750 Просмотров)

Обновлен: 30 Jul 2011


VEB DLZ 315, станок токарно-винторезный,
ГДР. Инстру…

VEB DLZ 315, станок токарно-винторезный, повышенной точности.
Изгот.. .



1707 Скачиваний (7782 Просмотров)

Обновлен: 07 Apr 2012


ИТ-1М (И-1ГМ), станок токарно-винторезный,
Иваново

ИТ1М (И1ГМ), станок токарно-винторезный облегченный.
Использовался…



1481 Скачиваний (4533 Просмотров)

Обновлен: 06 Apr 2010


1М63, станок токарно-винторезный, Рязань

Руководство по эксплуатации Спасибо NAUM!


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

список каталогов руководств по токарному станку

A.pdf

A_jp2. zip (Просмотр содержимого)

.pdf

_jp2.zip (Просмотр содержимого)

Перейти в родительский каталог
АМС hdp190 и 240. pdf 21 марта 2018 12:07 34,4М
AMC hdp190 и 240_jp2.zip (Просмотр содержимого) 23 марта 2018 16:09 20,2М
Табличка ARE Tour Outilleur.pdf 21 марта 2018 12:08 3,3 м
ARE tour outilleur platette_jp2.zip (Просмотр содержимого) 23 марта 2018 16:55 4,5 м
АВМ 45_12.pdf 21 марта 2018 12:09 15,4 м
АВМ AS_125.pdf 21 марта 2018 12:10 10,5 м
АВМ AV125.pdf 21 марта 2018 12:10 14,7М
AVM AV125_jp2. zip (Просмотр содержимого) 27 марта 2018 17:02 9,5 м
АВМ МАС 165S.pdf 21 марта 2018 12:10 629.0K
АВМ MAS130.pdf 21 марта 2018 12:10 376,3К
Ал.пин160-180.pdf 21 марта 2018 12:05 3,6 м
Альфа 200.pdf 21 марта 2018 12:05 3,9М
Alfa 200_jp2.zip (Просмотр содержимого) 27 марта 2018 17:09 13,8 м
Anselmi Monofap 180EA.pdf 21 марта 2018 12:08 6,5 м
Машинные шкафы Atlas Hardwood. pdf 21 марта 2018 12:08 1,8 м
Машинные шкафы Atlas Hardwood_jp2.zip (Просмотр содержимого) 22 марта 2018 01:32 2,9 м
Atlas-N° 6, 12, 618-manual.pdf 21 марта 2018 12:08 3,6 м
BV20 Fartools ML400 éclatés.pdf 21 марта 2018 12:19 1,5 м
BV20- BVB25 мануэль.pdf 21 марта 2018 12:19 4,3 м
BVB25L1-L3.pdf 21 марта 2018 12:19 3,3 м
BVB25L1-L3_jp2.zip (Просмотр содержимого) 22 марта 2018 01:43 12,2 м
Болей 4л. pdf 21 марта 2018 12:11 8,8 м
Boley 5 LZ характеристики.pdf 21 марта 2018 12:11 2,7 м
Boley 5 LZ caractéristiques_jp2.zip (Просмотр содержимого) 27 марта 2018 17:01 4,3 м
Boley 5LZ — Руководство — rev3.pdf 21 марта 2018 12:12 18,2 м
Boley 5LZ — табличка.pdf 21 марта 2018 12:14 28,1М
Boley-Leinen Esslingen Tour-A3LZ-D23LZ 1938.pdf 21 марта 2018 12:15 8.1M
Болей-Ляйнен Эсслинген Тур-A3LZ-D23LZ 1938_jp2. zip (Просмотр содержимого) 22 марта 2018 01:53 11,7 м
Boley-Leinen Esslingen Tour-D23LZ Fiche-precision DE 1938.pdf 21 марта 2018 12:16 504.3К
Boley-Leinen Esslingen Tour-D23LZ Fiche-precision DE 1938_jp2.zip (Просмотр содержимого) 22 марта 2018 01:54 846.3K
Boley-Leinen Tour Katalog-K2 K3 M30 DE 1938.pdf 21 марта 2018 12:16 3,7 м
Boley-Leinen Tour Katalog-K2 K3 M30 DE 1938_jp2.zip (Просмотр содержимого) 22 марта 2018 01:51 7,1 м
Boley-Leinen_Esslingen Каталог-Synergie Guyot Paris 11e FR 1938. pdf 21 марта 2018 12:15 18,4 м
Boley-Leinen_Esslingen Каталог-Synergie Guyot Paris 11e FR 1938_jp2.zip (Просмотр содержимого) 22 марта 2018 01:38 31,7М
Табличка Boxford 500 VSL.pdf 21 марта 2018 12:16 2,2 м
Boxford 500 VSL platette_jp2.zip (Просмотреть содержимое) 27 марта 2018 17:03 4,6 м
Boxford A B AUD BUD Mk1 2 детали.pdf 21 марта 2018 12:16 2,6 м
Boxford A B AUD BUD Mk1 2 Parts_jp2.zip (Просмотр содержимого) 22 марта 2018 01:18 8,7М
Список запчастей Boxford BUD MK2. pdf 21 марта 2018 12:17 1,2 м
Детали Boxford BUD MK2 list_jp2.zip (Просмотр содержимого) 22 марта 2018 00:20 4,1 м
Брошюра Boxford ME10.pdf 21 марта 2018 12:17 830,5К
Брошюра Boxford.pdf 21 марта 2018 12:17 14,6 м
Список запчастей Boxford 2011.pdf 21 марта 2018 12:18 4,2 м
Список деталей Boxford 2011_jp2.zip (Просмотр содержимого) 22 марта 2018 00:40 12,2 м
Список деталей Boxford.pdf 21 марта 2018 12:17 1,4 м
Серийный номер Boxford. pdf 21 марта 2018 12:18 2,4 м
Спецификация Boxford.pdf 21 марта 2018 12:18 1,0 м
Бреда BRF 150 bis.pdf 21 марта 2018 12:19 24,5 м
Breda brf150 manuale.pdf 21 марта 2018 12:18 5,4 м
ЦИКЛЕМАТИЧЕСКИЙ CTL-618EM.pdf 21 марта 2018 12:35 7,4 м
Кристен Атлантик.pdf 21 марта 2018 12:19 6.1M
Кристен ДАН 750 Betriebsanleitung.pdf 21 марта 2018 12:20 1,4 м
Кристен ДАН. pdf 21 марта 2018 12:20 10,5 м
Ciatti 180-200 евро.pdf 21 марта 2018 12:21 29.3M
Cincinnati-Traytop-Manual bis.pdf 21 марта 2018 12:21 4,5 м
Пункт 4900 10in Инструкция по эксплуатации, список деталей.pdf 21 марта 2018 12:22 930.0К
Статья 5300-5400 Руководство.pdf 21 марта 2018 12:23 6,6 м
Пункт 5300-5400 Manual_jp2.zip (см. содержание) 27 марта 2018 16:59 78,2М
Статья 5900 Таблица метрических резьб. pdf 21 марта 2018 12:23 51.2К
Пункт 5900 Metric-Thread-Chart_jp2.zip (см. содержание) 22 марта 2018 01:16 498,5К
Статья 5900 Series No7124 Приспособление для нарезания метрической резьбы.pdf 21 марта 2018 12:23 569.1K
Пункт серии 5900 No7124 Нарезка метрической резьбы Attachment_jp2.zip (Просмотреть содержимое) 27 марта 2018 16:50 4,8 м
Статья 5914 Руководство.pdf 21 марта 2018 12:23 10,6 м
Пункт 5914 Manual_jp2.zip (см. содержание) 27 марта 2018 15:58 78,7М
Пункт 6300. pdf 21 марта 2018 12:23 3,9 м
Пункт 6300_jp2.zip (см. содержание) 27 марта 2018 15:53 ​​ 24,2М
Статья 6900 Руководство 02.pdf 21 марта 2018 12:23 3,8 м
Статья 6900 Руководство 02_jp2.zip (см. содержание) 27 марта 2018 15:52 32,7М
Статья 6900 Series Приложение.pdf 21 марта 2018 12:24 1,4 м
Пункт 6900 Series Annex_jp2.zip (см. содержание) 27 марта 2018 15:50 7,1 м
Пункт Приложения серии 6900.pdf 21 марта 2018 12:24 1,4 м
Пункт 6900 Series Attachments_jp2. zip (см. содержание) 27 марта 2018 15:49 4,5 м
Пункт 6900 Series Manual.pdf 21 марта 2018 12:24 5,9 м
Пункт 6900 Series Manual_jp2.zip (см. содержание) 27 марта 2018 15:48 28,3М
Clausing Colchester-13-inch-Geared-Lathe-Manual.pdf 21 марта 2018 12:24 5,1 м
Clausing Colchester-13-inch-Geared-Lathe-Manual_jp2.zip (Просмотр содержимого) 22 марта 2018 01:39 7,6 м
Clausing-6900-Series-Lathes-Manual.pdf 21 марта 2018 12:24 3,7 м
Clausing-6900-Series-Lathes-Manual_jp2. zip (Просмотр содержимого) 27 марта 2018 15:46 30,8 м
Clausing-6913-Lathe-Manual.pdf 21 марта 2018 12:24 3,7 м
Clausing-6913-Lathe-Manual_jp2.zip (Просмотр содержимого) 27 марта 2018 15:44 30,8 м
Clausing-6913-Lathe-Turret.pdf 21 марта 2018 12:24 465,9К
Clausing-6913-Lathe-Turret_jp2.zip (Просмотр содержимого) 27 марта 2018 15:41 3,1 м
Статья-7124-Конусное приспособление-для-69Токарные станки серии 00.pdf 21 марта 2018 12:24 243,4К
Clausing-7124-Taper-Attachment-For-6900-Series-Lathes_jp2. zip (Просмотр содержимого) 27 марта 2018 15:25 3,0 млн
Clausing-Colchester 653 X 15 manual.pdf 21 марта 2018 12:25 11,7 м
Clausing-Colchester 653 X 15 manual_jp2.zip (Просмотр содержимого) 22 марта 2018 00:16 19,2М
Clausing-Colchester-6500-13-06-manual.pdf 21 марта 2018 12:25 5,7 м
Clausing-Colchester-6500-13-06-manual_jp2.zip (Просмотр содержимого) 27 марта 2018 15:40 51.8M
Clausing-Colchester-Lathe-Brochure.pdf 21 марта 2018 12:25 2,7 м
Clausing-Colchester-Lathe-Brochure_jp2. zip (Просмотр содержимого) 27 марта 2018 15:37 18,7М
Колчестер 15′ часть 1.pdf 21 марта 2018 12:26 35,1М
Colchester 15′ part1_jp2.zip (Просмотр содержимого) 27 марта 2018 03:27 65,2М
Колчестер 15′ часть 2.pdf 21 марта 2018 12:27 26,7М
Colchester 15′ part2_jp2.zip (Просмотр содержимого) 27 марта 2018 03:22 47.0M
Колчестер Бантам Инструкции.pdf 21 марта 2018 12:28 19,6 м
Колчестер Бантам Инструкции_jp2. zip (Смотреть содержимое) 27 марта 2018 03:16 13,8 м
запасные части Colchester Bantam.pdf 21 марта 2018 12:29 17,3 м
Запасные части Colchester Bantam_jp2.zip (Просмотр содержимого) 27 марта 2018 03:14 10,8 м
Colchester Capstan, револьвер Tourelle.pdf 21 марта 2018 12:29 3,0 млн
Colchester Capstan, tourelle revolver_jp2.zip (Просмотреть содержимое) 22 марта 2018 01:42 6,5 м
Колчестер Каталог туров.pdf 21 марта 2018 12:29 12,6 м
Каталог Колчестера Tours_jp2. zip (Просмотр содержимого) 22 марта 2018 01:27 23,7М
Colchester Chipmaster Manual.pdf 21 марта 2018 12:29 2,3 м
Colchester Chipmaster Manual_jp2.zip (Просмотр содержимого) 27 марта 2018 03:05 34.0M
Колчестер Чипмастер Мануэль ФР.pdf 21 марта 2018 12:31 40,1М
Colchester Chipmaster Manuel FR_jp2.zip (Просмотр содержимого) 22 марта 2018 00:49 72,7М
Колчестер GB11 21 марта 2018 12:31 363,7К
Колчестер GB11 27 марта 2018 02:56 6,8 м
Колчестер GB1463732A.pdf 21 марта 2018 12:31 334,3К
Колчестер GB1463732A_jp2.zip (Просмотр содержимого) 27 марта 2018 02:54 6,5 м
Циферблаты Colchester Gamet US36
21 марта 2018 12:31 166,2К
Циферблаты Colchester Gamet US36
27 марта 2018 02:51 2,6 м
Colchester Mascot 1600 GEARBOX.pdf 21 марта 2018 12:31 225,4К
Талисман Колчестера 1600 GEARBOX_jp2. zip (Просмотреть содержимое) 27 марта 2018 16:03 1,3 м
Колчестер Мастер 2500.pdf 21 марта 2018 12:32 26,5М
Colchester Master 2500_jp2.zip (Просмотр содержимого) 27 марта 2018 02:49 17,6 м
Колчестер Matriice des numeros de série.pdf 21 марта 2018 12:32 297,9К
Colchester Matriice des numeros de série_jp2.zip (Просмотр содержимого) 22 марта 2018 01:43 2,5 м
Патент Колчестера GB11

.pdf 21 марта 2018 12:32 666.2К
Колчестерский патент GB11

_jp2. zip (Просмотр содержимого) 27 марта 2018 02:47 12,7 м
Colchester Precision Chipmaster.pdf 21 марта 2018 12:32 2,5 м
Colchester Precision Chipmaster_jp2.zip (Просмотр содержимого) 22 марта 2018 01:18 4,4 м
Колчестер Триумф 2000 тур.pdf 21 марта 2018 12:33 32,1М
Колчестер Триумф 2000 tour_jp2.zip (Просмотр содержимого) 27 марта 2018 02:45 134,6М
Коробка передач Colchester Triumph 2000.pdf 21 марта 2018 12:32 309,7К
Колчестер Триумф 2000 gear_jp2. zip (Просмотреть содержимое) 22 марта 2018 01:17 3,5 м
Колчестер Триумф 2000 плакетка.pdf 21 марта 2018 12:32 175.1К
Триумф Колчестера 2000 platette_jp2.zip (Просмотреть содержимое) 27 марта 2018 02:29 176,8К
Электронное руководство Cortini C3 для файла ttature.pdf 21 марта 2018 12:33 3,0 млн
Электронное руководство Cortini C3 для файла ttature_jp2.zip (Просмотр содержимого) 27 марта 2018 02:28 4,1 м
Cortini C3 manuale uso e manutenzione.pdf 21 марта 2018 12:34 3,8 м
Cortini C3 manuale uso e manutenzione_jp2. zip (Просмотр содержимого) 27 марта 2018 02:27 21.3М
Контроллер двигателя Cortini H75.pdf 21 марта 2018 12:34 126,6К
Cortini H75 Motor controller_jp2.zip (Просмотр содержимого) 27 марта 2018 00:40 291.7K
Мастер 12.pdf 21 марта 2018 12:34 1,8М
Мастер 12_jp2.zip (Просмотр содержимого) 27 марта 2018 02:24 2,9 м
Crouzet 125 VM.PDF 21 марта 2018 12:34 70.3К
Crouzet 125 VM_jp2.zip (Просмотр содержимого) 22 марта 2018 01:13 475. 1К
DEMM TP120 copymatic120 TS120.pdf 21 марта 2018 12:36 24,1М
DEMM TP120 copymatic120 TS120_jp2.zip (Просмотр содержимого) 26 марта 2018 23:40 69,2М
Тур компании Danish Machine Company Huron 230, планы.pdf 21 марта 2018 12:35 1,9 м
Обзор компании Danish Machine Company Huron 230 Plans_jp2.zip (Просмотр содержимого) 26 марта 2018 23:42 9.0M
Тур компании Danish Machine Company Huron 230.pdf 21 марта 2018 12:35 6,6 м
Обзор компании Danish Machine Company Huron 230_jp2. zip (Просмотр содержимого) 26 марта 2018 23:46 33,1М
Де Вальер h230.pdf 21 марта 2018 12:38 10,9 м
Де Вальер h230_jp2.zip (Просмотр содержимого) 26 марта 2018 23:47 13,6 м
Де Вальер h240E.pdf 21 марта 2018 12:38 3,1 м
Де Вальер h240E_jp2.zip (Просмотр содержимого) 26 марта 2018 23:49 23,7М
Табличка De Vallière h260.pdf 21 марта 2018 12:38 178.2К
De Vallière h260 platette_jp2.zip (Смотреть содержимое) 26 марта 2018 22:59 3,4 м
Де Вальер. pdf 21 марта 2018 12:37 6,4 м
De Vallière_jp2.zip (Просмотр содержимого) 26 марта 2018 23:52 31,7М
De valliere h230 moteur novacem.pdf 21 марта 2018 12:37 832.2К
De valliere h230 moteur novacem_jp2.zip (Просмотр содержимого) 26 марта 2018 23:37 602,5К
Схема De valliere h230c élec drouard.pdf 21 марта 2018 12:37 345,5К
Схема De valliere h230c élec drouard_jp2.zip (Просмотр содержимого) 26 марта 2018 23:53 2,4 м
De valliere h240 moteur Leroy Somer. pdf 21 марта 2018 12:37 2,2 м
De valliere h240 moteur Leroy Somer_jp2.zip (Просмотр содержимого) 27 марта 2018 00:04 14,1М
De valliere h240 moteur Unelec Japy.pdf 21 марта 2018 12:38 9,6 м
De valliere h240 moteur Unelec Japy_jp2.zip (Просмотр содержимого) 27 марта 2018 00:15 7,9М
Табличка De valliere h240E.pdf 21 марта 2018 12:37 180,6К
De valliere h240E platette_jp2.zip (Смотреть содержимое) 22 марта 2018 00:27 288,6К
Табличка De valliere h230av6 h230cv1. pdf 21 марта 2018 12:38 795.1K
Табличка De valliere h230av6 h230cv1_jp2.zip (Просмотр содержимого) 27 марта 2018 00:15 845.5K
De valliere_doc_manuel_h240e bis.pdf 21 марта 2018 12:37 3,1 м
De valliere_doc_manuel_h240e bis_jp2.zip (Просмотр содержимого) 22 марта 2018 01:01 5,9 м
Denham Junior MKII.pdf 21 марта 2018 12:37 23,4М
Denham Junior MKII_jp2.zip (Просмотр содержимого) 27 марта 2018 00:27 16,2 м
EMCO COMPACT 5 PC схема. pdf 21 марта 2018 12:40 138,5К
EMCO COMPACT 5 PC schéma_jp2.zip (Просмотр содержимого) 27 марта 2018 00:27 731.6K
EMCO Compact 5PC Преобразование в Mach4.pdf 21 марта 2018 12:40 2,2 м
EMCO Compact 5PC Преобразование в Mach4_jp2.zip (Просмотр содержимого) 26 марта 2018 23:59 5,5 м
EMCO Super 11 CD Инструкция по эксплуатации.pdf 21 марта 2018 12:40 1,8 м
EMCO Super 11 CD Инструкция по эксплуатации_jp2.zip (Просмотр содержимого) 26 марта 2018 23:35 32,4М
Запчасти для компакт-дисков EMCO Super 11. pdf 21 марта 2018 12:41 4,7 м
EMCO Super 11 CD Service Parts_jp2.zip (Просмотр содержимого) 26 марта 2018 23:15 34,3М
Elmec (нониус) 160 170 190.pdf 21 марта 2018 12:39 7,2 м
Elmec (нониус) 160 170 190_jp2.zip (Просмотр содержимого) 26 марта 2018 23:32 5.0M
Elmec (нониус) 230-255.pdf 21 марта 2018 12:39 7,1 м
Elmec (нониус) 230-255_jp2.zip (см. содержание) 26 марта 2018 23:01 8,4 м
Элмек Т165 Т170. pdf 21 марта 2018 12:39 6,5 м
Elmec T165 T170_jp2.zip (Просмотр содержимого) 26 марта 2018 23:03 25,5 м
Emco 5 PC 2.8 CADCAM Manual.pdf 21 марта 2018 12:39 3,4 м
Emco 5 PC 2.8 CADCAM Manual_jp2.zip (Просмотр содержимого) 26 марта 2018 23:05 30,7М
Emco compact 5 (тур).pdf 21 марта 2018 12:40 980.6K
Emco compact 5 (tour)_jp2.zip (Просмотр содержимого) 26 марта 2018 23:06 9,4 м
Emco compact 5 CNC electronic. pdf 21 марта 2018 12:39 1,2 м
Emco compact 5 CNC electronic_jp2.zip (Просмотр содержимого) 26 марта 2018 23:07 1,6 м
Emco compact 5 PC Manual.pdf 21 марта 2018 12:40 5,3 м
Emco compact 5 PC Manual_jp2.zip (Просмотр содержимого) 21 марта 2018 21:24 17,7М
Emco compact 8 (тур).pdf 21 марта 2018 12:40 1,6 м
Emco compact 8 (tour)_jp2.zip (Просмотр содержимого) 26 марта 2018 23:00 12,7 м
Emco emcomat 7 и V8 (тур). pdf 21 марта 2018 12:40 2,6 м
Emco emcomat 7 и V8 (tour)_jp2.zip (Просмотр содержимого) 26 марта 2018 23:10 21,7М
Emco emcomat 8.4 и 8.6 (тур).pdf 21 марта 2018 12:40 1,9 м
Emco emcomat 8.4 и 8.6 (tour)_jp2.zip (Просмотр содержимого) 26 марта 2018 23:17 19.0M
Emco maximat V10P (тур).pdf 21 марта 2018 12:40 3,0 млн
Emco maximat V10P (tour)_jp2.zip (Просмотр содержимого) 26 марта 2018 23:20 31,2М
Emco maximat V13 (тур). pdf 21 марта 2018 12:40 1,6 м
Emco maximat V13 (tour)_jp2.zip (Просмотр содержимого) 26 марта 2018 23:21 21,3М
FAMOT TUM 35 d1 manuel.pdf 21 марта 2018 12:41 5,8 м
FAMOT TUM 35 d1 manuel_jp2.zip (Просмотр содержимого) 26 марта 2018 23:24 29.0M
Fartools ML 400 — 550.pdf 21 марта 2018 12:41 11,6 м
Fartools ML 400 — 550_jp2.zip (Просмотр содержимого) 26 марта 2018 23:27 18,8 м
Fartools ML 400 manuel. pdf 21 марта 2018 12:41 2,8 м
Fartools ML 400 manuel_jp2.zip (Просмотр содержимого) 26 марта 2018 23:31 53,6М
Щуп FTC.pdf 21 марта 2018 12:41 92,6К
Feeler FTC_jp2.zip (Просмотр содержимого) 26 марта 2018 23:32 849.3K
Ferm MD 350 и 500.pdf 21 марта 2018 12:41 936.4K
Ferm MD 350 и 500_jp2.zip (Просмотр содержимого) 21 марта 2018 18:37 18,5 м
Fraiseuse sur base Myford.pdf 21 марта 2018 12:41 710. 3К
Fraiseuse sur base Myford_jp2.zip (Просмотр содержимого) 21 марта 2018 18:43 5,4 м
GEMINIS GHT 6 G2 G4.pdf 21 марта 2018 12:42 398.8K
GEMINIS GHT 6 G2 G4_jp2.zip (Просмотр содержимого) 26 марта 2018 23:36 873.5K
GILDEMEISTER NEF480.pdf 21 марта 2018 12:43 34.0M
GILDEMEISTER NEF480_jp2.zip (Просмотр содержимого) 27 марта 2018 00:40 56,9М
GRAZIANO SAG 210 часть 1.pdf 21 марта 2018 12:55 49.0M
GRAZIANO SAG 210 part1_jp2. zip (Просмотр содержимого) 21 марта 2018 18:51 43,9М
GRAZIANO SAG 210 часть 2.pdf 21 марта 2018 12:56 32.0M
GRAZIANO SAG 210 part2_jp2.zip (Просмотр содержимого) 21 марта 2018 19:02 45,3М
Табличка GRAZIANO.pdf 21 марта 2018 12:45 10,2 м
GRAZIANO platette_jp2.zip (Просмотреть содержимое) 27 марта 2018 16:06 1,3 м
Gema DU40-LZ160c.pdf 21 марта 2018 12:42 8,5 м
Gema DU40-LZ160c_jp2.zip (Просмотр содержимого) 26 марта 2018 13:42 19,2М
Гема ЛЗ 160. pdf 21 марта 2018 12:42 328.0K
Gema LZ 160_jp2.zip (Просмотр содержимого) 26 марта 2018 04:26 2,2 м
Табличка Geminis.pdf 21 марта 2018 12:42 244,3К
Близнецы platette_jp2.zip (Просмотреть содержимое) 27 марта 2018 16:07 1,8 м
Graffenstaden-SACM Magdebourg DU 40 фотографий levier.pdf 21 марта 2018 12:44 6,3 м
Graffenstaden-SACM Magdebourg DU 40 фотографий levier_jp2.zip (Просмотр содержимого) 27 марта 2018 16:10 12,9 м
Graffenstaden-SACM Magdebourg DU. 40 manuel.pdf 21 марта 2018 12:44 17,1М
Graffenstaden-SACM Magdebourg DU.40 manuel_jp2.zip (Просмотр содержимого) 26 марта 2018 03:48 36,9М
Graziano SAG 12 Depliant.pdf 21 марта 2018 12:51 3,6 м
Грациано SAG 12 Depliant_jp2.zip (Просмотр содержимого) 26 марта 2018 03:56 6,8 м
Плакетка Graziano SAG 12S.pdf 21 марта 2018 12:51 318,6К
Graziano SAG 12S platette_jp2.zip (Просмотр содержимого) 26 марта 2018 03:57 1,9 м
Грациано SAG 180. pdf 21 марта 2018 12:51 1,5 м
Грациано SAG 180_jp2.zip (Просмотр содержимого) 26 марта 2018 03:59 13,7М
Грациано Саг 12 118 мес.pdf 21 марта 2018 12:49 118.4M
Грациано Саг 12 118 mo_jp2.zip (Просмотр содержимого) 21 марта 2018 19:13 46,3М
Graziano Sag 12 2-скоростной схема_a.pdf 21 марта 2018 12:46 503.0К
Грациано Провисание 12 2-скоростная схема_a_jp2.zip (Смотреть содержимое) 26 марта 2018 03:59 128,6К
Прогиб Грациано 14. pdf 21 марта 2018 12:46 14,1М
Прогиб Грациано 14_jp2.zip (Просмотр содержимого) 26 марта 2018 04:18 82,5М
Graziano-Sag-12-Manual.pdf 21 марта 2018 12:51 48,5М
Graziano-Sag-12-Manual_jp2.zip (Просмотр содержимого) 21 марта 2018 19:20 26,5М
Грациоли Дания 180.pdf 21 марта 2018 12:56 3,0 млн
Грациоли Дания 180_jp2.zip (Просмотр содержимого) 26 марта 2018 04:23 36,9М
Грациоли Дания 350.pdf 21 марта 2018 12:57 464. 2К
Грациоли Дания 350_jp2.zip (Просмотр содержимого) 26 марта 2018 04:23 2,6 м
Плакетка Grazioli Fortuna 150.pdf 21 марта 2018 12:57 386,8К
Grazioli Fortuna 150 platette_jp2.zip (Просмотреть содержимое) 25 марта 2018 06:57 2.0M
Грациоли Фортуна 150.pdf 21 марта 2018 12:57 3,5 м
Грациоли Фортуна 150_jp2.zip (Просмотр содержимого) 26 марта 2018 03:42 2,8 м
Grazioli fortuna 150 vecchio.pdf 21 марта 2018 12:57 3,6 м
Grazioli fortuna 150 vecchio_jp2. zip (Просмотр содержимого) 21 марта 2018 19:38 6.0M
Табличка HARRISON M 300.pdf 21 марта 2018 13:04 627.2К
HARRISON M 300 platette_jp2.zip (Просмотреть содержимое) 25 марта 2018 18:42 6,8 м
HARRISON модель AA 13-дюймовый СТАНОК.pdf 21 марта 2018 13:04 6,3 м
Модель HARRISON AA 13 дюймов LATHE_jp2.zip (Просмотр содержимого) 25 марта 2018 18:47 39,1М
HBM CQ6133 ENG.pdf 21 марта 2018 13:06 970.2К
HBM CQ6133 ENG_jp2. zip (Просмотр содержимого) 21 марта 2018 18:30 10.0M
HBM CQ6232E.pdf 21 марта 2018 13:06 4,3 м
HBM CQ6232E_jp2.zip (Просмотр содержимого) 25 марта 2018 07:03 21.1М
HERMES T170 и T190 Tours part1.pdf 21 марта 2018 13:10 25,4 м
HERMES T170 и T190 tours part1_jp2.zip (Просмотр содержимого) 25 марта 2018 07:07 14.0M
HERMES T170 и T190 Tours part2.pdf 21 марта 2018 13:11 47.1М
HERMES T170 и T190 tours part2_jp2. zip (Просмотр содержимого) 25 марта 2018 07:15 23,1М
Хабеггер TDLE.pdf 21 марта 2018 12:57 863.1K
Habegger TDLE_jp2.zip (Просмотр содержимого) 21 марта 2018 20:09 10,3 м
Тип Хабегера 2_71.pdf 21 марта 2018 12:57 745.9K
Тип Хабеггера 2_71_jp2.zip (Просмотр содержимого) 24 марта 2018 14:30 419,8К
Руководство по эксплуатации Hardinge DV59.pdf 21 марта 2018 12:57 1,0 м
Hardinge DV59 Operator Manual_jp2. zip (Просмотр содержимого) 25 марта 2018 07:22 22.0M
Список деталей Hardinge DV59 (включая аксессуары).pdf 21 марта 2018 12:57 1,3 м
Список деталей Hardinge DV59 (включая аксессуары)_jp2.zip (Просмотр содержимого) 21 марта 2018 20:16 23,3 м
Детали патрона Hardinge HC PL-10.pdf 21 марта 2018 12:58 4,4 м
Части патрона Hardinge HC PL-10_jp2.zip (Просмотреть содержимое) 25 марта 2018 07:30 63,3М
Hardinge HC Maintenance Manual.pdf 21 марта 2018 12:58 8. 0M
Hardinge HC Maintenance Manual_jp2.zip (Просмотр содержимого) 25 марта 2018 18:48 3,1 м
Руководство оператора Hardinge HC.pdf 21 марта 2018 12:58 6,2 м
Hardinge HC Operator Manual_jp2.zip (Просмотр содержимого) 25 марта 2018 18:48 2,6 м
Руководство оператора Hardinge HLV-H (bis).pdf 21 марта 2018 13:00 11,3 м
Руководство оператора Hardinge HLV-H (bis)_jp2.zip (Просмотр содержимого) 21 марта 2018 20:23 44,9М
Руководство оператора Hardinge HLV-H. pdf 21 марта 2018 13:00 11,3 м
Hardinge HLV-H Руководство оператора_jp2.zip (Просмотр содержимого) 21 марта 2018 20:31 44,9М
Список деталей Hardinge HLV-H.pdf 21 марта 2018 13:00 1,6 м
Hardinge HLV-H Parts List_jp2.zip (Просмотр содержимого) 25 марта 2018 18:50 5,8 м
Брошюра Hardinge HLV-H 1968.pdf 21 марта 2018 12:58 3,6М
Брошюра Hardinge HLV-H 1968_jp2.zip (Просмотр содержимого) 21 марта 2018 20:36 23,4М
Хардинг HLVU Мануэль. pdf 21 марта 2018 13:00 5,5 м
Hardinge HLVU Manuel_jp2.zip (Просмотр содержимого) 24 марта 2018 15:31 13.0M
Hardinge HLVU штук detachés.pdf 21 марта 2018 13:01 6,4 м
Hardinge HLVU штук détachés_jp2.zip (Смотреть содержимое) 25 марта 2018 18:51 9,8 м
Доводчик с пневматическим шпинделем Hardinge с регулируемым захватом info.pdf 21 марта 2018 13:01 575.9K
Пневматическая цанга Hardinge с регулируемым захватом шпинделя info_jp2.zip (Просмотреть содержимое) 24 марта 2018 14:35 8. 0M
Hardinge-HLV-H-Maintenance-Manual.pdf 21 марта 2018 12:59 17,3 м
Hardinge-HLV-H-Maintenance-Manual_jp2.zip (Просмотр содержимого) 24 марта 2018 14:42 67,4М
Hardinge-Lathe-Brochure.pdf 21 марта 2018 13:01 1,3 м
Hardinge-Lathe-Brochure_jp2.zip (Просмотр содержимого) 21 марта 2018 20:40 12,4 м
Hardinge-TL-Manual.pdf 21 марта 2018 13:01 2,1 м
Hardinge-TL-Manual_jp2.zip (Просмотр содержимого) 24 марта 2018 14:51 559. 1К
Hardinge_D14_and_L9_Radius_Turning_Attachment.pdf 21 марта 2018 12:57 1,7 м
Hardinge_D14_and_L9_Radius_Turning_Attachment_jp2.zip (Просмотр содержимого) 24 марта 2018 14:51 10,2 м
Harrison, 13-дюймовый рычаг, тип 165, модель.pdf 21 марта 2018 13:01 11,5 м
Harrison, 13 дюймов, рычаг, тип 165 model_jp2.zip (Просмотр содержимого) 24 марта 2018 14:58 74.0M
Брошюра Harrison 15 дюймов.pdf 21 марта 2018 13:01 2,9 м
Harrison 15 дюймов brochure_jp2. zip (Просмотр содержания) 24 марта 2018 15:01 8,9М
Harrison AA (VS 330 TR) Docs.pdf 21 марта 2018 13:01 996.5К
Harrison AA (VS 330 TR) Docs_jp2.zip (Просмотр содержимого) 24 марта 2018 15:03 17,3 м
Брошюра Harrison L 13 дюймов.pdf 21 марта 2018 13:03 5,2 м
Harrison L 13 дюймов brochure_jp2.zip (Просмотр содержимого) 24 марта 2018 15:05 13,7М
Харрисон L5.pdf 21 марта 2018 13:02 23,6М
Харрисон L5_jp2. zip (Просмотр содержимого) 24 марта 2018 15:10 36,2М
Harrison L6 Metric Gearbox.pdf 21 марта 2018 13:02 561.8K
Harrison L6 Metric Gearbox_jp2.zip (Просмотр содержимого) 21 марта 2018 20:51 4,7 м
Harrison L6 mk3 с 1969 по 70.pdf 21 марта 2018 13:02 2,8 м
Harrison L6 mk3 1969 в 70_jp2.zip (Просмотр содержимого) 21 марта 2018 20:56 27,5М
Harrison M250 Manual ter.pdf 21 марта 2018 13:04 4,5 м
Руководство Harrison M250 ter_jp2. zip (Просмотр содержимого) 24 марта 2018 14:34 30,1М
Инструкция к станку Harrison M250.pdf 21 марта 2018 13:03 18,7М
Машина Harrison M250 manual_jp2.zip (Просмотр содержимого) 24 марта 2018 15:28 31,5 м
Harrison M250 manual bis.pdf 21 марта 2018 13:03 5,7 м
Harrison M250 manual bis_jp2.zip (Просмотр содержания) 24 марта 2018 15:34 33,2М
Harrison M300 Machine_Manual.pdf 21 марта 2018 13:04 3,8 м
Harrison M300 Machine_Manual_jp2. zip (Просмотр содержимого) 24 марта 2018 15:41 9,6 м
Фирменные таблички Harrison M300.pdf 21 марта 2018 13:04 619.3K
Фирменные таблички Harrison M300_jp2.zip (Просмотр содержимого) 24 марта 2018 15:42 302,4К
Токарный станок Harrison Model 10 AA.pdf 21 марта 2018 13:04 5,7 м
Модель Harrison 10 AA Lathe_jp2.zip (Просмотр содержимого) 24 марта 2018 15:43 31,8М
Хасэгава Дж. 24.pdf 21 марта 2018 13:04 333.6K
Хасэгава Дж. 24_jp2.zip (Просмотр содержимого) 24 марта 2018 15:43 269.1К
Хасэгава ч 30.pdf 21 марта 2018 13:04 333.6K
Hasegawa h 30_jp2.zip (Просмотр содержимого) 24 марта 2018 15:44 711.0К
Табличка Haulin ELB 5024 2.pdf 21 марта 2018 13:05 321.8K
Табличка Haulin ELB 5024 2_jp2.zip (Просмотреть содержимое) 24 марта 2018 15:45 3,9 м
Табличка Haulin ELB 5024.pdf 21 марта 2018 13:05 4,7 м
Haulin ELB 5024 platette_jp2. zip (Смотреть содержимое) 24 марта 2018 15:46 9,1М
Haulin ELP 5024.pdf 21 марта 2018 13:05 1013,2К
Haulin ELP 5024_jp2.zip (Просмотр содержимого) 24 марта 2018 15:47 16,2 м
Haulin LINZ doc коммерческий.pdf 21 марта 2018 13:05 6,6 м
Haulin LINZ doc Commerciale_jp2.zip (Просмотр содержимого) 24 марта 2018 03:37 15.0M
Табличка Haulin LINZ.pdf 21 марта 2018 13:06 445,3К
Haulin LINZ platette_jp2.zip (Просмотр содержимого) 24 марта 2018 03:38 4,3 м
Haulin Linz manuel. pdf 21 марта 2018 13:06 657.2К
Haulin Linz manuel_jp2.zip (Просмотр содержимого) 24 марта 2018 03:39 705.6К
Haulin dessins Technique.pdf 21 марта 2018 13:05 18,1М
Heidenreich Harbeck Hanseat 480.pdf 21 марта 2018 13:06 1,8 м
Heidenreich Harbeck Hanseat 480_jp2.zip (Просмотр содержимого) 24 марта 2018 03:43 40,6 м
Heidenreich Harbeck M530 V630.pdf 21 марта 2018 13:06 1,9 м
Heidenreich Harbeck M530 V630_jp2. zip (Просмотр содержимого) 24 марта 2018 03:46 41,3М
Руководство по обслуживанию Hembrug AI dr1s в списке запчастей.pdf 21 марта 2018 13:07 25,8 м
Руководство по обслуживанию Hembrug AI dr1s en partslist_jp2.zip (Просмотр содержимого) 24 марта 2018 03:48 30,4 м
Hermes PRECEPTOR.pdf 21 марта 2018 13:09 47,7М
Наставник Hermes 320 C.pdf 21 марта 2018 13:07 5,8 м
Hermes mentor 320 C_jp2.zip (Смотреть содержимое) 27 марта 2018 02:50 7.0M
Hestika, высокоточный реприз и модель револьвера HR 32 S. pdf 21 марта 2018 13:11 8,8 м
Holbrook Major brochure.pdf 21 марта 2018 13:12 342,4К
Holbrook Major brochure_jp2.zip (Просмотр содержания) 27 марта 2018 02:19 4,2 м
Holbrook _H_ brochure.pdf 21 марта 2018 13:11 1,4 м
Holbrook _H_ brochure_jp2.zip (Просмотр содержания) 27 марта 2018 02:22 18,3 м
Индекс V250 300.pdf 21 марта 2018 13:12 418.4К
Указатель V250 300_jp2.zip (Просмотр содержимого) 27 марта 2018 02:46 358. 0K
Дженни Мануэль.pdf 21 марта 2018 13:12 1,3 м
Дженни manuel_jp2.zip (Просмотр содержимого) 27 марта 2018 02:18 19,1М
Jones & Lamson No 7 Lathe Maintenance.pdf 21 марта 2018 13:13 16,6 м
Jones & Lamson No 7 Lathe Maintenance_jp2.zip (Просмотр содержимого) 27 марта 2018 03:11 18,2 м
Карт E1N.pdf 21 марта 2018 13:13 13,7М
Карт E1N_jp2.zip (Просмотр содержимого) 24 марта 2018 03:36 59,9М
Карт E2N. pdf 21 марта 2018 13:14 13,8 м
Карт E2N_jp2.zip (Просмотр содержимого) 27 марта 2018 00:42 12,8 м
Карт E3N.pdf 21 марта 2018 13:14 4,8 м
Карт E3N_jp2.zip (Просмотр содержимого) 27 марта 2018 00:59 38,1М
Lantaine LAM-350BH Parts-List.pdf 21 марта 2018 13:15 14.0M
Lantaine LAM-350BH Parts-List_jp2.zip (Просмотр содержимого) 27 марта 2018 00:57 95,3М
Руководство Lantaine LAM-350BH.pdf 21 марта 2018 13:14 8,9М
Lantaine LAM-350BH manual_jp2. zip (Просмотр содержимого) 27 марта 2018 00:51 60,4М
Табличка Latimier LW 130.pdf 21 марта 2018 13:15 237.1К
Latimier LW 130 platette_jp2.zip (Просмотреть содержимое) 27 марта 2018 00:47 2,2 м
Латимье-Вермелингер LW130.pdf 21 марта 2018 13:15 1,6 м
Latimier-Wermelinger LW130_jp2.zip (Просмотр содержимого) 27 марта 2018 00:46 8.1M
LeBLOND 15′ & 19′.pdf 21 марта 2018 13:16 15,9 м
LeBLOND 15′ & 19’_jp2. zip (Просмотреть содержимое) 27 марта 2018 00:45 9,7М
LeBlond Dual Drive Manual.pdf 21 марта 2018 13:17 4,7 м
LeBlond Dual Drive Manual_jp2.zip (Просмотр содержимого) 27 марта 2018 00:44 29,3М
LeBlond Dual Drive-Early.pdf 21 марта 2018 13:17 34,9М
LeBlond Dual Drive-Early_jp2.zip (Просмотр содержимого) 27 марта 2018 15:30 36.0M
LeBlond How_to_Run_a_Regal.pdf 21 марта 2018 13:18 7,4 м
LeBlond How_to_Run_a_Regal_jp2. zip (Просмотр содержимого) 23 марта 2018 20:09 56.1M
LeBlond Regal 15 и 19руководство bis.pdf 21 марта 2018 13:18 3,8 м
LeBlond Regal 15 и 19 manual bis_jp2.zip (Просмотреть содержимое) 27 марта 2018 01:03 36.0M
Каталог LeBlond.pdf 21 марта 2018 13:16 9,9М
LeBlond catalogue_jp2.zip (Просмотр содержимого) 23 марта 2018 18:48 5,6 м
Токарный станок Leblond Regal 1951.pdf 21 марта 2018 13:18 4,4 м
Токарный станок Leblond Regal 1951_jp2. zip (Просмотр содержимого) 21 марта 2018 16:56 46.1М
Леблон Бег-а-Регал.pdf 21 марта 2018 13:18 5,2 м
Leblond Running-a-Regal_jp2.zip (Просмотр содержимого) 21 марта 2018 17:02 46.1М
Лефевр Мартин 450.pdf 21 марта 2018 13:18 571.5K
Лефевр Мартин 450_jp2.zip (Просмотр содержимого) 23 марта 2018 18:47 2,3 м
Лефевр Мартин 550.pdf 21 марта 2018 13:18 1,1 м
Лефевр Мартин 550_jp2.zip (Просмотр содержимого) 23 марта 2018 18:46 3,5 м
Lefevre et Martin LM 380C Notice et Entretien. pdf 21 марта 2018 13:18 3,9 м
Lefevre et Martin LM 380C Notice et Entretien_jp2.zip (Просмотр содержимого) 23 марта 2018 18:46 3,6 м
Lefevre et Martin LM350 et LM380 PLANS.pdf 21 марта 2018 13:18 2,8 м
Lefevre et Martin LM350 et LM380 PLANS_jp2.zip (Просмотр содержимого) 23 марта 2018 18:45 3,2 м
Lefevre et Martin LM350C и LM380C Nomenclature.pdf 21 марта 2018 13:18 2,2 м
Lefevre et Martin LM350C и LM380C Nomenclature_jp2.zip (Просмотр содержимого) 23 марта 2018 18:44 1,3 м
Лейнен MLZ4S. pdf 21 марта 2018 13:19 2,2 м
Лейнен MLZ4S_jp2.zip (Просмотр содержимого) 23 марта 2018 18:44 2.0M
Leinen Tour Katalog-Grundmodelle K-L-M DE 1938.pdf 21 марта 2018 13:19 10,5 м
Leinen Tour Katalog-Grundmodelle K-L-M DE 1938_jp2.zip (Просмотр содержимого) 21 марта 2018 17:23 19,4 м
Инструкции и список деталей Les Innovations Mechaniques SIM T5.pdf 21 марта 2018 13:20 8,4 м
Les Innovations Mechaniques SIM T5, инструкции и список деталей_jp2.zip (Просмотр содержимого) 23 марта 2018 18:44 9,7М
Лесто Сцинтилла. pdf 21 марта 2018 13:20 25,3 м
Lesto Scintilla_jp2.zip (Просмотр содержимого) 23 марта 2018 18:43 46,9М
Linz, 4 dépots de brevet.pdf 21 марта 2018 13:20 1,1 м
Линц, 4 склада brevet_jp2.zip (Смотреть содержимое) 23 марта 2018 18:39 23,3 м
Табличка Lorch B30LZ и B30LZS.pdf 21 марта 2018 13:20 919.4К
Lorch B30LZ и B30LZS platette_jp2.zip (Просмотр содержимого) 23 марта 2018 18:31 1,9 м
MOMAC SF200 и SF230 часть 1. pdf 21 марта 2018 13:26 45,2М
MOMAC SF200 и SF230 part1_jp2.zip (Просмотр содержимого) 21 марта 2018 17:30 34,3М
MOMAC SF200 и SF230 часть 2.pdf 21 марта 2018 13:27 36,7М
MOMAC SF200 и SF230 part2_jp2.zip (Просмотр содержимого) 21 марта 2018 17:38 26,2М
MORI SEIKI sl 253.pdf 21 марта 2018 13:32 82.2К
MORI SEIKI sl 253_jp2.zip (Просмотр содержимого) 23 марта 2018 18:13 1018,7К
Магдебург D30.pdf 21 марта 2018 13:21 7,2 м
Магдебург D30_jp2. zip (Просмотр содержимого) 21 марта 2018 17:46 16,9М
Martin DLZ 502-602-702 туры.PDF 21 марта 2018 13:22 27,7М
Martin DLZ 502-602-702 tours_jp2.zip (Просмотр содержимого) 21 марта 2018 17:58 47,5М
Токарно-винторезный станок Matrix.pdf 21 марта 2018 13:22 330,6К
Матрица токарно-винторезная lathe_jp2.zip (Просмотр содержания) 23 марта 2018 18:29 2,5 м
Melcer ME3.pdf 21 марта 2018 13:22 2,9 м
Melcer ME3_jp2. zip (Просмотр содержимого) 23 марта 2018 18:28 22.0M
Meuser M0L M1L M2L M4L Проспект_.pdf 21 марта 2018 13:22 785.1K
Meuser M0L M1L M2L M4L Prospekt__jp2.zip (Просмотр содержимого) 21 марта 2018 18:04 19,9М
Meuser M0l_schem.pdf 21 марта 2018 13:22 1,4 м
Meuser M0l_schem_jp2.zip (Просмотр содержимого) 23 марта 2018 18:24 8,6 м
Meuser M1L.pdf 21 марта 2018 13:23 2.0M
Meuser M1L_jp2.zip (Просмотр содержимого) 23 марта 2018 18:23 13,5 м
Meuser M2S-schem. pdf 21 марта 2018 13:23 1,3М
Meuser M2S-schem_jp2.zip (Просмотр содержимого) 23 марта 2018 18:22 4,9 м
Meuser M2l_schem.pdf 21 марта 2018 13:23 1,3 м
Meuser M2l_schem_jp2.zip (Просмотр содержимого) 23 марта 2018 18:20 8.8M
Meuser M3l_schem.pdf 21 марта 2018 13:23 1,2 м
Meuser M3l_schem_jp2.zip (Просмотр содержимого) 23 марта 2018 18:19 7,5 м
Meuser M4l_schem.pdf 21 марта 2018 13:23 1,3 м
Meuser M4l_schem_jp2. zip (Просмотр содержимого) 23 марта 2018 18:19 8,3 м
Meuser MO.pdf 21 марта 2018 13:23 14,8 м
Meuser MOOL.pdf 21 марта 2018 13:23 1,2 м
Meuser MOOL_jp2.zip (Просмотр содержимого) 23 марта 2018 18:15 8,3 м
Meuser MO_jp2.zip (Просмотр содержимого) 23 марта 2018 18:18 34,9М
Минилор MT352S.PDF 21 марта 2018 13:23 1,9 м
Minilor MT352S_jp2.zip (Просмотр содержимого) 23 марта 2018 18:56 42,5М
Минилор TR1. pdf 21 марта 2018 13:24 16,5 м
Minilor TR1_jp2.zip (Просмотр содержимого) 23 марта 2018 18:35 18,7М
Минилор TR20 S.PDF 21 марта 2018 13:24 1,2М
Minilor TR20 S_jp2.zip (Просмотр содержимого) 21 марта 2018 23:23 11,5 м
Мизальская цапля k14.pdf 21 марта 2018 13:24 10.0M
Мизальская цапля k14_jp2.zip (Просмотр содержимого) 23 марта 2018 19:00 28,3М
Плакетка Mona 350.pdf 21 марта 2018 13:27 172,9К
Mona 350 platette_jp2. zip (Просмотр содержимого) 23 марта 2018 19:32 1,2 м
Мона тур 350_2.pdf 21 марта 2018 13:31 1,1 м
Мона тур 350_2_jp2.zip (Просмотр содержимого) 23 марта 2018 20:05 3,9 м
Monarch, серия k, брошюра, 14 стр. pdf 21 марта 2018 13:31 5,5 м
Monarch, брошюра серии k 14 pg_jp2.zip (Просмотр содержимого) 23 марта 2018 20:04 10,6 м
Monarch, серия k, брошюра, 8 стр. pdf 21 марта 2018 13:31 3,2 м
Брошюра Monarch серии k 8pg_jp2. zip (Просмотр содержимого) 23 марта 2018 20:01 5,4 м
Серия Monarch k fiche de controle.pdf 21 марта 2018 13:31 919.2К
Monarch series k fiche de controle_jp2.zip (Просмотр содержимого) 23 марта 2018 19:58 2.0M
Monarch_10EE_Info.pdf 21 марта 2018 13:30 1,4 м
Monarch_10EE_Info_jp2.zip (Просмотр содержимого) 21 марта 2018 23:25 8,5 м
Mondial Simplex 14.pdf 21 марта 2018 13:32 3,3 м
Mondial Simplex 14_jp2. zip (Просмотр содержимого) 23 марта 2018 19:57 8,8 м
Mondiale Celtic 14.pdf 21 марта 2018 13:31 9,5 м
Mondiale Celtic 14_jp2.zip (Просмотр содержимого) 23 марта 2018 19:52 23,8М
Mondiale HYDROGALLIC 16 FR.pdf 21 марта 2018 13:31 3,5 м
Mondiale HYDROGALLIC 16 FR_jp2.zip (Просмотр содержимого) 21 марта 2018 23:29 59,5М
Mondiale SIMPLEX 10.pdf 21 марта 2018 13:31 1,1 м
Mondiale SIMPLEX 10_jp2.zip (Просмотр содержимого) 21 марта 2018 23:30 14,2 м
Mondiale Type L English. pdf 21 марта 2018 13:32 6,9 м
Mondiale Type L anglais_jp2.zip (Просмотр содержимого) 23 марта 2018 19:48 8,2 м
Mondiale Tour Simplex L rénovation.pdf 21 марта 2018 13:31 1,1 м
Mondiale Tour Simplex L rénovation_jp2.zip (Смотреть содержимое) 21 марта 2018 23:30 1,9М
Mondiale type RE.pdf 21 марта 2018 13:32 3,1 м
Mondiale type RE_jp2.zip (Просмотр содержимого) 23 марта 2018 19:43 65,2М
Mondiale Viking. pdf 21 марта 2018 13:32 1,1 м
Mondiale viking_jp2.zip (Просмотр содержимого) 23 марта 2018 19:38 2,1 м
Morando PA 25 x1000.pdf 21 марта 2018 13:32 3,5 м
Morando PA 25 x1000_jp2.zip (Просмотр содержимого) 23 марта 2018 19:37 24,5 м
Плакетка Mori Seki tour.pdf 21 марта 2018 13:32 1,4 м
Плакетка Мори Секи tour_jp2.zip (Просмотреть содержимое) 23 марта 2018 19:31 6,9 м
Mori seiki CL 150 и 200.pdf 21 марта 2018 13:32 195,9К
Mori seiki CL 150 и 200_jp2. zip (Просмотр содержимого) 23 марта 2018 19:04 201.1К
Mori seiki nl 2500.pdf 21 марта 2018 13:32 254,9К
Mori seiki nl 2500_jp2.zip (Просмотр содержимого) 23 марта 2018 19:29 257.2К
Mori seiki sl 300.pdf 21 марта 2018 13:32 142.2К
Mori seiki sl 300_jp2.zip (Просмотр содержимого) 23 марта 2018 19:29 1011,2К
Muller & Pesant Gallic 14 doc1.pdf 21 марта 2018 13:34 36,1М
Muller & Pesant Gallic 14 doc1_jp2. zip (Просмотр содержимого) 23 марта 2018 19:28 24,5 м
Muller & Pesant Gallic 14N doc2.pdf 21 марта 2018 13:34 1,7 м
Muller & Pesant Gallic 14N doc2_jp2.zip (Просмотр содержимого) 23 марта 2018 19:24 14.0M
Muller & Pesant Gallic 16N.pdf 21 марта 2018 13:34 2,3 м
Muller & Pesant Gallic 16N_jp2.zip (Просмотр содержимого) 23 марта 2018 19:22 3,8 м
Muller & pesant Celtic 20 (partiel).pdf 21 марта 2018 13:33 3,7 м
Muller & pesant celtic 20 (partiel)_jp2. zip (Просмотр содержимого) 23 марта 2018 19:20 5,3 м
Muller et pesant Gallicop manuel.pdf 21 марта 2018 13:33 2,4 м
Muller et pesant Gallicop manuel_jp2.zip (Просмотр содержимого) 23 марта 2018 19:17 10,6 м
Munktells CA50.pdf 21 марта 2018 13:34 6,7М
Munktells CA50_jp2.zip (Просмотр содержимого) 23 марта 2018 19:16 18,8 м
Прайс-лист Myford Super 7 1970.pdf 21 марта 2018 13:40 357,8К
Прейскурант Myford Super 7 1970_jp2. zip (Просмотр содержимого) 21 марта 2018 23:37 4,7 м
Myford 102 Быстрозажимные инструменты для токарных станков.pdf 21 марта 2018 13:35 336.2К
Myford 102 Токарный станок для быстрой настройки tools_jp2.zip (Смотреть содержимое) 21 марта 2018 23:38 3,5 м
Руководство пользователя Myford 254 Plus.pdf 21 марта 2018 13:35 14,1М
Руководство пользователя Myford 254 Plus_jp2.zip (Просмотр содержимого) 23 марта 2018 19:13 44.0M
Табличка Myford 280.pdf 21 марта 2018 13:35 3,8 м
Myford 280 platette_jp2. zip (Просмотреть содержимое) 23 марта 2018 19:05 7,7М
Прейскурант аксессуаров Myford.pdf 21 марта 2018 13:35 434,9К
Аксессуары Myford Pricelist_jp2.zip (Просмотр содержимого) 21 марта 2018 23:40 24,8М
Myford Boite de vitesse.pdf 21 марта 2018 13:35 3,4 м
Myford Boite de vitesse_jp2.zip (Просмотр содержимого) 21 марта 2018 23:41 4,1 м
Myford Garners+book+of+the+Myford ML 2, 3, 4.pdf 21 марта 2018 13:35 6,2 м
Myford Garners+book+of+the+Myford ML 2, 3, 4_jp2. zip (Просмотр содержимого) 23 марта 2018 19:04 38,5М
Табличка Myford High speed Super Seven.pdf 21 марта 2018 13:36 814.9К
Myford High Speed ​​​​Super Seven platette_jp2.zip (Просмотр содержимого) 21 марта 2018 23:42 9.0M
Myford Подставка для промышленного шкафа.pdf 21 марта 2018 13:36 260,7К
Промышленный шкаф Myford Stand_jp2.zip (Просмотр содержимого) 21 марта 2018 23:42 2,6М
Myford ML10 Руководство на немецком языке.pdf 21 марта 2018 13:37 4,5 м
Myford ML10 Manual german_jp2. zip (Смотреть содержимое) 23 марта 2018 18:07 10.0M
Myford ML10 Manual small.pdf 21 марта 2018 13:37 4,3М
Myford ML10 Manual small_jp2.zip (Смотреть содержимое) 23 марта 2018 17:11 10.0M
Myford ML10 и Speed10 (1985).pdf 21 марта 2018 13:37 8.1M
Myford ML10 et Speed10 (1985)_jp2.zip (Просмотр содержимого) 23 марта 2018 18:04 24,2М
Табличка Myford ML10.pdf 21 марта 2018 13:37 747.0K
Myford ML10 platette_jp2. zip (Просмотреть содержимое) 21 марта 2018 23:43 7,5 м
Myford ML10+Parts+Diagram.pdf 21 марта 2018 13:37 652.9К
Myford ML10+Parts+Diagram_jp2.zip (Просмотр содержимого) 23 марта 2018 16:59 1,2 м
Myford ML4-brochure.pdf 21 марта 2018 13:36 1,5 м
Myford ML4-brochure_jp2.zip (Просмотр содержимого) 23 марта 2018 16:59 1,3 м
Табличка Myford ML7.pdf 21 марта 2018 13:36 1,8 м
Myford ML7 platette_jp2. zip (Смотреть содержимое) 21 марта 2018 23:45 22.0M
Myford ML7 super7 № 20058 РЫЧАГ ПОВОРОТНЫЙ И ОБРАЩАЮЩИЙСЯ С РЫЧАГОМ.pdf 21 марта 2018 13:36 2,2 м
Myford ML7 super7 № 20058 РЫЧАГ ПОВОРОТНЫЙ И ОБРАЩАЮЩИЙСЯ SLIDE_jp2.zip (Просмотреть содержимое) 23 марта 2018 16:59 4,1 м
Руководство пользователя Myford ML7.pdf 21 марта 2018 13:37 12.0M
Myford ML7 user manual_jp2.zip (Просмотр содержания) 23 марта 2018 16:57 12,2 м
Майфорд ML7R.pdf 21 марта 2018 13:36 16,9М
Майфорд ML7R_jp2. zip (Просмотр содержимого) 21 марта 2018 23:48 24,6 м
Табличка Майфорда Родни.pdf 21 марта 2018 13:38 2,3 м
Myford Rodney platette_jp2.zip (Просмотреть содержимое) 23 марта 2018 16:55 5,1 м
Брошюра Myford Réglage на французском языке.pdf 21 марта 2018 13:38 1,3 м
Myford Réglage broche en français_jp2.zip (Просмотр содержания) 21 марта 2018 16:18 2,7 м
Myford Serie 7 pignonnerie.pdf 21 марта 2018 13:38 407.7K
Myford Серия 7 pignonnerie_jp2. zip (Просмотреть содержимое) 21 марта 2018 23:48 3,7 м
Myford Series 7 Brochure.pdf 21 марта 2018 13:39 9,6 м
Серия 7 Myford Brochure_jp2.zip (Просмотр содержания) 22 марта 2018 00:11 18,5 м
Myford Super 7 manual.pdf 21 марта 2018 13:40 4,2 м
Myford Super 7 manual_jp2.zip (Просмотр содержимого) 23 марта 2018 16:52 21,4М
Регулировка сцепления Myford Super7.pdf 21 марта 2018 13:39 723.2К
Регулировка сцепления Myford Super7_jp2. zip (Смотреть содержимое) 23 марта 2018 16:50 2,9 м
Myford Super7BeltChanges плюс дополнения.pdf 21 марта 2018 13:39 2,5 м
Myford Super7BeltChanges plus extension_jp2.zip (Просмотр содержимого) 21 марта 2018 23:40 2,2 м
Myford TaperAttach.pdf 21 марта 2018 13:40 862.8K
Myford TaperAttach_jp2.zip (Просмотр содержимого) 21 марта 2018 23:17 1,4 м
Цанговое приспособление Myford.pdf 21 марта 2018 13:35 516.3K
Цанга Myford attachment_jp2. zip (Смотреть содержимое) 23 марта 2018 16:49 2,2 м
Направляющая Myford Inspection.pdf 21 марта 2018 13:36 837.5K
Руководство Myford Inspection_jp2.zip (Просмотр содержимого) 21 марта 2018 23:17 11,1М
Myford meuble.pdf 21 марта 2018 13:36 267,4К
Myford meuble_jp2.zip (Просмотр содержимого) 21 марта 2018 21:33 2,6 м
Ограничитель микрометра Myford.pdf 21 марта 2018 13:36 290,8К
Микрометр Майфорда stop_jp2. zip (Смотреть содержимое) 21 марта 2018 21:37 692.4K
Майфорд пиньоннери.pdf 21 марта 2018 13:38 407.6К
Майфорд pignonnerie_jp2.zip (Просмотреть содержимое) 21 марта 2018 21:41 3,7 м
Быстросменное приспособление Myford.pdf 21 марта 2018 13:38 428,8К
Быстросменное приспособление Myford_jp2.zip (Просмотр содержимого) 23 марта 2018 16:48 1,6 м
Экскурсия по реконструкции Майфорда.pdf 21 марта 2018 13:38 1,7 м
Реконструкция Майфорда tour_jp2. zip (Просмотр содержимого) 21 марта 2018 21:50 8,3 м
Револьверная головка с самоиндексацией Myford.pdf 21 марта 2018 13:38 389.1K
Самоиндексирующаяся револьверная головка Myford slide_jp2.zip (Смотреть содержимое) 23 марта 2018 16:46 1,5 м
Аксессуары Myford серии 7.pdf 21 марта 2018 13:38 1,2 м
Myford серия 7 accessories_jp2.zip (Просмотр содержимого) 21 марта 2018 21:58 5,6 м
Myford super7 bis.pdf 21 марта 2018 13:39 12,4 м
Myford super7 bis_jp2. zip (Просмотр содержимого) 23 марта 2018 16:09 4,5 м
Myford super7 publicité.pdf 21 марта 2018 13:39 25,6 м
Myford super7 publicité_jp2.zip (Просмотр содержимого) 23 марта 2018 16:45 12,1М
Myford-ML4 manuel.pdf 21 марта 2018 13:37 793.8K
Myford-ML4 manuel_jp2.zip (Просмотр содержимого) 21 марта 2018 22:08 5.0M
Майфорд-ML7.pdf 21 марта 2018 13:38 42,1М
Myford-ML7_jp2.zip (Просмотр содержимого) 21 марта 2018 22:17 53,9М
Myford-S7QCsupplementCanUSA. pdf 21 марта 2018 13:38 255,3К
Myford-S7QCsupplementCanUSA_jp2.zip (Просмотр содержимого) 23 марта 2018 16:35 548.7K
Myford-Super7_Francais.pdf 21 марта 2018 13:40 30,2 м
Myford-Super7_Francais_jp2.zip (Просмотр содержимого) 21 марта 2018 21:29 17,6 м
Myford-diviseur.pdf 21 марта 2018 13:35 1,2 м
Myford-diviseur_jp2.zip (Просмотр содержимого) 21 марта 2018 22:21 13,3 м
Nardini-Insa-IN-2000T-IN-2500T-Brochure-w. pdf 21 марта 2018 13:40 1,3 м
Nardini-Insa-IN-2000T-IN-2500T-Brochure-w_jp2.zip (Просмотр содержимого) 23 марта 2018 16:35 3,2 м
Nardini-Nodus-ND-1500-ND-1700-Brochure-w.pdf 21 марта 2018 13:40 1,4 м
Nardini-Nodus-ND-1500-ND-1700-Brochure-w_jp2.zip (Просмотр содержимого) 23 марта 2018 16:31 3,2 м
Nardini-Sagaz-SZ-2000T-SZ-2500T-Брошюра-w.pdf 21 марта 2018 13:41 1,4 м
Nardini-Sagaz-SZ-2000T-SZ-2500T-Brochure-w_jp2.zip (Просмотр содержимого) 23 марта 2018 16:28 3,4 м
Nebel-HD-2516-20-Lathe-Brochure. pdf 21 марта 2018 13:41 1,4 м
Nebel-HD-2516-20-Lathe-Brochure_jp2.zip (Просмотр содержимого) 23 марта 2018 16:25 3,1 м
Nebel-HXB-2516-49-Lathe-Brochure.pdf 21 марта 2018 13:41 1,4 м
Nebel-HXB-2516-49-Lathe-Brochure_jp2.zip (Просмотр содержимого) 23 марта 2018 16:23 3,2 м
Nebel-MT-1308-MT-1611-Lathe-Brochure.pdf 21 марта 2018 13:41 1,5 м
Nebel-MT-1308-MT-1611-Lathe-Brochure_jp2.zip (Просмотр содержимого) 23 марта 2018 16:21 3,8М
ОПТИМАШИНЫ D330x1000 dpa. pdf 21 марта 2018 13:41 6,2 м
OPTIMACHINES D330x1000 dpa_jp2.zip (Просмотр содержимого) 21 марта 2018 22:41 102,9М
ОПТИМУМ D320 x 620 и D320 X 920.pdf 21 марта 2018 13:43 4,5М
ОПТИМУМ D320 x 620 и D320 X 920_jp2.zip (Просмотр содержимого) 21 марта 2018 22:47 50.0M
OTMT MANUEL TOUR D’ETABLI S210x320 S250x550 S6125A(550-750).pdf 21 марта 2018 13:43 931.9K
OTMT MANUEL TOUR D’ETABLI S210x320 S250x550 S6125A(550-750)_jp2.zip (Просмотр содержимого) 23 марта 2018 16:18 14,6 м
OTMT OT224610 300X 710 мм. pdf 21 марта 2018 13:43 16.0M
OTMT OT224610 300X 710 mm_jp2.zip (Просмотр содержимого) 21 марта 2018 22:52 45,3М
ОТМТ OT6230.pdf 21 марта 2018 13:43 1,8 м
OTMT OT6230_jp2.zip (Просмотр содержимого) 21 марта 2018 22:54 17,7М
Эрликон DE0a Мануэль.pdf 21 марта 2018 13:41 12.0M
Oerlikon DE0a Manuel_jp2.zip (Просмотр содержимого) 23 марта 2018 16:15 79,7М
Оптимум D140x250_Vario.pdf 21 марта 2018 13:42 3,4 м
Оптимум D140x250_Vario_jp2. zip (Просмотр содержимого) 21 марта 2018 23:00 59,6М
Оптимум D180x300.pdf 21 марта 2018 13:42 4.0M
Оптимум D180x300_jp2.zip (Просмотр содержимого) 21 марта 2018 23:06 63,5М
Оптимум D240 x 500G и D280 x 700G.pdf 21 марта 2018 13:43 14.0M
Оптимум D240 x 500G и D280 x 700G_jp2.zip (Просмотр содержимого) 23 марта 2018 17:02 26,1М
Оптимум D510_D560.pdf 21 марта 2018 13:43 10,8 м
Оптимум D510_D560_jp2. zip (Просмотр содержимого) 21 марта 2018 23:15 85,4М
Osama-Sr-Precision-High-Speed-Lathe-Brochure.pdf 21 марта 2018 13:43 455.7K
Osama-Sr-Precision-High-Speed-Lathe-Brochure_jp2.zip (Просмотр содержимого) 23 марта 2018 16:47 2,1 м
Табличка PRECIS Tours.pdf 21 марта 2018 13:46 6,3 м
Табличка PRECIS tours_jp2.zip (Просмотр содержимого) 23 марта 2018 17:09 23,1М
PRÄZIMAT тип DLZ180x450.pdf 21 марта 2018 13:45 25,4 м
PRÄZIMAT тип DLZ180x450_jp2. zip (Смотреть содержимое) 23 марта 2018 17:40 59,9М
Padovani Labor 160 180 200.pdf 21 марта 2018 13:44 1,7 м
Padovani Labor 160 180 200_jp2.zip (Просмотр содержимого) 23 марта 2018 17:58 8,4 м
Пиначо 200-225-FR.pdf 21 марта 2018 13:44 1,7 м
Пиначо 200-225-FR_jp2.zip (Просмотр содержимого) 22 марта 2018 00:14 18,1М
Пиначо Мустанг.pdf 21 марта 2018 13:44 289,9К
Пиначо Mustang_jp2.zip (Просмотр содержимого) 22 марта 2018 04:31 2,3 м
Pinacho SP165 electric. pdf 21 марта 2018 13:44 364,4К
Pinacho SP165 electric_jp2.zip (Просмотр содержимого) 22 марта 2018 04:29 1,3 м
Пиначо Sp165 SP180.pdf 21 марта 2018 13:44 1,3 м
Пиначо Sp165 SP180_jp2.zip (Просмотр содержимого) 21 марта 2018 22:48 13,1М
Плакетка из пиначо SP, S-90, S-90 VS.pdf 21 марта 2018 13:44 5,1 м
Пластинка для пиначо SP, S-90, S-90 VS_jp2.zip (Просмотр содержимого) 21 марта 2018 22:30 7,5 м
Potisje PA 25 30 35 каталог. pdf 21 марта 2018 13:44 608.2К
Potisje PA 25 30 35 catalogue_jp2.zip (Просмотр содержимого) 21 марта 2018 22:23 8,3 м
Potisje USA 225 250 плакетка.pdf 21 марта 2018 13:44 360,2К
Potisje usa 225 250 platette_jp2.zip (Смотреть содержимое) 22 марта 2018 03:53 921.6K
Проспект Pratt Whitney Model C — 1953.pdf 21 марта 2018 13:45 2,4 м
Брошюра о продажах Pratt Whitney Model C — 1953_jp2.zip (Просмотр содержимого) 22 марта 2018 04:15 29,7М
Токарный станок Pratt Whitney, 12 дюймов, модель C. pdf 21 марта 2018 13:44 9,5 м
Пратт Уитни 12-дюймовая модель-C lathe_jp2.zip (Просмотреть содержимое) 22 марта 2018 04:12 12,7 м
Precis тип E и EB.pdf 21 марта 2018 13:48 32,1М
Precis type E et EB_jp2.zip (Просмотр содержимого) 22 марта 2018 04:10 19,4 м
Прогресс 380.pdf 21 марта 2018 13:48 9,5 м
Progres 380_jp2.zip (Просмотр содержимого) 22 марта 2018 04:07 25,1М
Promac 221, документация.pdf 21 марта 2018 13:48 845. 6K
Promac 221, document_jp2.zip (см. содержание) 23 марта 2018 17:57 879.4K
Promac 941 и 941V.pdf 21 марта 2018 13:48 2,8 м
Promac 941 и 941V_jp2.zip (Просмотр содержимого) 21 марта 2018 22:04 42,1М
Promac 947.pdf 21 марта 2018 13:49 3,9 м
Promac 947_jp2.zip (Просмотр содержимого) 21 марта 2018 21:56 35,8 м
Промак 948.pdf 21 марта 2018 13:49 4,5 м
Promac 948_jp2. zip (Просмотр содержимого) 21 марта 2018 21:45 16,6 м
Promac 960V.pdf 21 марта 2018 13:49 5,1 м
Promac 960V_jp2.zip (Просмотр содержимого) 21 марта 2018 22:22 13,4 м
Руководство по эксплуатации Proxxon PD230-E.pdf 21 марта 2018 13:49 8,9М
Proxxon PD230-E manuel utilisation_jp2.zip (Просмотр содержимого) 23 марта 2018 17:57 4,7 м
Proxxon PD400.pdf 21 марта 2018 13:49 1,9 м
Proxxon PD400_jp2.zip (Просмотр содержимого) 22 марта 2018 00:12 34,4М
Précis a charioter type F. pdf 21 марта 2018 13:45 2,8 м
Précis a charioter type F_jp2.zip (Смотреть содержимое) 23 марта 2018 17:56 1,8 м
Краткая документация, коммерческая и новая информация о банках.pdf 21 марта 2018 13:46 1,2 м
Краткая документация коммерческих и банковских счетов neuf_jp2.zip (Просмотр содержимого) 23 марта 2018 17:55 3,4 м
Револьвер Precis C1.pdf 21 марта 2018 13:46 3,7 м
Револьвер Precis C1_jp2.zip (Смотреть содержимое) 23 марта 2018 17:54 1,3 м
RAMO Verification des Geometries Tour. pdf 21 марта 2018 13:50 452,8К
Проверка геометрии RAMO tour_jp2.zip (Просмотр содержимого) 23 марта 2018 17:53 3,5 м
RAMO (SAOCM) T40 коммерческий документ.pdf 21 марта 2018 13:49 722.1К
RAMO (SAOCM ) T40 doccommercee_jp2.zip (Просмотр содержимого) 21 марта 2018 23:44 6,9М
RAMO T37 Запасные части.pdf 21 марта 2018 13:50 2,6 м
RAMO T37 Pieces de rechange_jp2.zip (Просмотр содержимого) 23 марта 2018 17:52 21,7М
Характеристика RAMO T37. pdf 21 марта 2018 13:49 534.3К
RAMO T37 caractéristique_jp2.zip (Просмотр содержимого) 23 марта 2018 17:47 4,4 м
RAMO T37 док.pdf 21 марта 2018 13:50 2,7 м
RAMO T37 doc_jp2.zip (Просмотр содержимого) 23 марта 2018 17:45 25.2М
RAMO T37 и T45 комбинация лиры.pdf 21 марта 2018 13:50 492.7K
RAMO T37 и T45 combinaison de lyre_jp2.zip (Просмотр содержимого) 23 марта 2018 17:35 4,3 м
Емкость RAMO T45. pdf 21 марта 2018 13:50 873.5K
RAMO T45 capacité_jp2.zip (Просмотр содержимого) 23 марта 2018 17:13 7,6 м
RC 6123B manuel.pdf 21 марта 2018 13:50 636.4K
RC 6123B manuel_jp2.zip (Просмотр содержимого) 23 марта 2018 17:34 12,4 м
RC 6123b.pdf 21 марта 2018 13:50 2,9 м
RC 6123b_jp2.zip (Просмотр содержимого) 21 марта 2018 23:22 68,2М
Электрическая схема Ramo A60.pdf 21 марта 2018 13:49 3,1 м
Схема Ramo A60 electroque_jp2. zip (Просмотр содержимого) 23 марта 2018 17:32 8,2 м
Рейден R 200.pdf 21 марта 2018 13:50 2,2 м
Reiden R 200_jp2.zip (Просмотр содержимого) 23 марта 2018 17:31 10.0M
Рейден Т 185.pdf 21 марта 2018 13:50 3,4 м
Reiden T 185_jp2.zip (Просмотр содержимого) 22 марта 2018 03:53 15,2 м
Rex_VF_140.pdf 21 марта 2018 13:52 24,9М
Rex_VF_140_jp2.zip (Просмотр содержимого) 22 марта 2018 03:04 8. 1M
SAIMP KS155.pdf 21 марта 2018 13:52 13,9 м
SAIMP KS155_jp2.zip (Просмотр содержимого) 22 марта 2018 02:39 75,8М
Шаублин 102 Мануэль Аллеманд.pdf 21 марта 2018 13:56 802.9К
Schaublin 102 manuel allemand_jp2.zip (Просмотр содержимого) 22 марта 2018 02:23 1,8 м
Каретка Schaublin 102 Screwcutting.pdf 21 марта 2018 13:54 494.2К
Каретка Schaublin 102 Screwcutting_jp2.zip (Просмотр содержимого) 22 марта 2018 02:23 3,0 млн
Шаублин 102 N F64. pdf 21 марта 2018 13:57 33,8М
Шаублин 102 N F64_jp2.zip (Просмотр содержимого) 21 марта 2018 23:37 31,9М
Schaublin 102 N VM брошюра 1993.pdf 21 марта 2018 13:58 9.0M
Брошюра Schaublin 102 N VM 1993_jp2.zip (Просмотр содержимого) 22 марта 2018 01:56 13,1М
Schaublin 102 N брошюра 1993.pdf 21 марта 2018 13:56 10,9 м
Брошюра Schaublin 102 N 1993_jp2.zip (Просмотр содержания) 22 марта 2018 02:05 15,6 м
Schaublin 102 VM полное руководство DE. pdf 21 марта 2018 13:59 3,2 м
Schaublin 102 VM полное руководство DE_jp2.zip (Просмотр содержимого) 22 марта 2018 02:00 18.1М
Schaublin 102 VM manuel ter.pdf 21 марта 2018 13:59 1,4 м
Schaublin 102 VM manuel ter_jp2.zip (Просмотр содержимого) 22 марта 2018 01:58 10,3 м
Schaublin 102 каталог 1966.pdf 21 марта 2018 13:56 17.0M
Каталог Schaublin 102 1966_jp2.zip (Просмотр содержимого) 21 марта 2018 23:31 13,9 м
Каталог Schaublin 102. pdf 21 марта 2018 13:55 19,1М
Schaublin 102 catalogue_jp2.zip (Просмотр содержимого) 22 марта 2018 03:49 58,6М
Шаублин 102 колесница выпрямитель.pdf 21 марта 2018 13:56 206,9К
Шаублин 102 колесница a rectifier_jp2.zip (Смотреть содержимое) 22 марта 2018 02:44 682.2К
Schaublin 102 porte outil.pdf 21 марта 2018 13:58 527.9K
Schaublin 102 porte outil_jp2.zip (Просмотр содержимого) 22 марта 2018 02:44 145,8К
Schaublin 102 пупе F64. pdf 21 марта 2018 13:59 1,2 м
Schaublin 102 poupée F64_jp2.zip (Смотреть содержимое) 22 марта 2018 02:40 7.0M
Шаублин 102-VM-manuel bis.pdf 21 марта 2018 13:59 4,4 м
Schaublin 102-VM-manuel bis_jp2.zip (Просмотр содержимого) 22 марта 2018 03:15 6,5 м
Шаублин 102-VM.pdf 21 марта 2018 13:59 1,7 м
Шаублин 102-VM_jp2.zip (Просмотр содержимого) 21 марта 2018 23:24 13,1М
Schaublin 102N Инструкция по эксплуатации. pdf 21 марта 2018 13:57 13,9 м
Schaublin 102N Instruction de service_jp2.zip (Просмотр содержания) 22 марта 2018 03:09 16,6 м
Schaublin 102N Graissage + Dementage roulement.pdf 21 марта 2018 13:57 352.7K
Schaublin 102N graissage + демонтаж roulement_jp2.zip (Смотреть содержимое) 22 марта 2018 02:48 3,0 млн
Schaublin 102N мануэль Revomat RV72.pdf 21 марта 2018 13:58 16,5 м
Schaublin 102N manuel Revomat RV72_jp2.zip (Смотреть содержимое) 22 марта 2018 02:41 16,1М
Шаублин 102N-VM мануэль. pdf 21 марта 2018 13:58 31,1М
Шаублин 102N-VM manuel_jp2.zip (Просмотр содержимого) 22 марта 2018 02:44 15,2 м
Schaublin 102N-VM планы вертикальной и наклонной кулиски.pdf 21 марта 2018 13:58 474.2К
Schaublin 102N-VM планы вертикальной и вертикальной кулисы inclinable_jp2.zip (Просмотр содержимого) 21 марта 2018 23:18 3,0 млн
Шаублин 102N_Schematic_A4.pdf 21 марта 2018 13:58 203,3К
Шаублин 102N_Schematic_A4_jp2.zip (Просмотр содержимого) 22 марта 2018 03:10 242. 1К
Schaublin 102VM courroie remplacement.pdf 21 марта 2018 13:59 1,4 м
Schaublin 102VM courroie remplacement_jp2.zip (Просмотр содержимого) 21 марта 2018 21:17 10,9 м
Плакетка Schaublin 102VM 1953.pdf 21 марта 2018 13:59 3,7 м
Плакетка Schaublin 102VM 1953_jp2.zip (Просмотр содержимого) 22 марта 2018 03:26 10,1 м
Плакетка Schaublin 102VM 1965.pdf 21 марта 2018 13:59 2.0M
Плакетка Schaublin 102VM 1965_jp2.zip (Просмотр содержимого) 22 марта 2018 03:38 5,6 м
Каталог Schaublin 120 1950. pdf 21 марта 2018 14:00 22,3М
Каталог Schaublin 120 1950_jp2.zip (Просмотр содержимого) 21 марта 2018 18:25 40,3М
Шаублин 120VM стр.10.pdf 21 марта 2018 14:00 1,2 м
Schaublin 120VM page10_jp2.zip (Просмотр содержимого) 22 марта 2018 02:39 435.4К
Шаублин 120VM.pdf 21 марта 2018 14:00 13,4 м
Шаублин 120VM_jp2.zip (Просмотр содержимого) 21 марта 2018 21:10 17,6 м
Каталог Schaublin 125 ABC.pdf 21 марта 2018 14:00 14,7М
Schaublin 125 ABC catalogue_jp2. zip (Просмотр содержимого) 22 марта 2018 02:17 13,2 м
Schaublin 125 ccn.pdf 21 марта 2018 14:00 117,6К
Шаублин 125 ccn_jp2.zip (Просмотр содержимого) 22 марта 2018 02:19 1,6 м
Schaublin 125 moteurs.pdf 21 марта 2018 14:00 4,7 м
Schaublin 125 moteurs_jp2.zip (Просмотр содержимого) 22 марта 2018 02:20 3,2 м
Плакетка Schaublin 125.pdf 21 марта 2018 14:00 790.7K
Шаублин 125 platette_jp2.zip (Просмотр содержимого) 23 марта 2018 17:30 1,3 м
Schaublin 135 брошюра 1970. pdf 21 марта 2018 14:01 1,7 м
Брошюра Schaublin 135 1970_jp2.zip (Смотреть содержимое) 23 марта 2018 17:30 9,4 м
Плакетка Schaublin 135 1965.pdf 21 марта 2018 14:01 1,0 м
Плакетка Schaublin 135 1965_jp2.zip (Просмотреть содержимое) 23 марта 2018 17:28 2,7 м
Шаублин 135.pdf 21 марта 2018 14:00 3,0 млн
Шаублин 135_jp2.zip (Просмотр содержимого) 23 марта 2018 17:21 3,7 м
Шаублин 150 и проспект Зубехор 1989. pdf 21 марта 2018 14:01 3,7 м
Шаублин 150 и проспект Зубехор 1989_jp2.zip (Просмотр содержимого) 23 марта 2018 17:20 37,4М
Плакетка Schaublin 160.pdf 21 марта 2018 14:01 281.1К
Schaublin 160 platette_jp2.zip (Просмотреть содержимое) 23 марта 2018 17:15 1,3 м
Подшипники переменного тока Schaublin 70.pdf 21 марта 2018 13:54 746.4K
Schaublin 70 AC Bearings_jp2.zip (Просмотреть содержимое) 23 марта 2018 17:14 3,5 м
Schaublin 70 Каталог аксессуаров. pdf 21 марта 2018 13:54 6,6М
Schaublin 70 Каталог аксессуаров_jp2.zip (Просмотр содержимого) 23 марта 2018 20:05 3,8 м
Schaublin 70 Инструкция по эксплуатации.pdf 21 марта 2018 13:54 2,6 м
Schaublin 70 Instruction de service_jp2.zip (View Contents) 23 марта 2018 18:13 8,5 м
Каталог аксессуаров Schaublin 70 2012.pdf 21 марта 2018 13:54 3,4 м
Аксессуары для каталога Schaublin 70 2012_jp2.zip (Просмотр содержимого) 21 марта 2018 17:08 19,4 м
Шаублин 70 мануэль. pdf 21 марта 2018 13:54 3,9 м
Шаублин 70 manuel_jp2.zip (Просмотр содержимого) 23 марта 2018 20:06 2.0M
Schaublin 70 штук на замену.pdf 21 марта 2018 13:54 1,9 м
Schaublin 70 штук rechanges_jp2.zip (Просмотреть содержимое) 25 марта 2018 19:08 6,6 м
Шаублин проспект SV65-70.pdf 21 марта 2018 14:03 1,9 м
Проспект Шаублина SV65-70_jp2.zip (Просмотр содержания) 25 марта 2018 18:40 5,3 м
Шаублин С. В. 120-VM фр.pdf 21 марта 2018 14:05 1,9 м
Шаублин С.В. 120-VM fr_jp2.zip (Просмотр содержимого) 25 марта 2018 19:08 1,8 м
Табличка Schaublin SV-102.pdf 21 марта 2018 14:05 2,2 м
Schaublin SV-102 platette_jp2.zip (Смотреть содержимое) 21 марта 2018 16:48 1,6 м
Schaublin SV102 Manual.pdf 21 марта 2018 14:05 1,1 м
Schaublin SV102 Manual_jp2.zip (Просмотр содержимого) 25 марта 2018 16:20 21,6М
Брошюра Schaublin SV102 1948. pdf 21 марта 2018 14:05 4,6 м
Брошюра Schaublin SV102 1948_jp2.zip (Просмотр содержания) 25 марта 2018 19:28 12,2 м
Schaublin SV102 réglage de la poupée.pdf 21 марта 2018 14:05 4,9 м
Schaublin SV102 réglage de la poupée_jp2.zip (Просмотр содержимого) 25 марта 2018 19:29 3,0 млн
Schaublin SV102 spindelstock.pdf 21 марта 2018 14:05 1,2 м
Schaublin SV102 spindelstock_jp2.zip (Просмотр содержимого) 25 марта 2018 19:30 5,2 м
Schaublin SV120 VM bis. pdf 21 марта 2018 14:05 2,3 м
Schaublin SV120 VM bis_jp2.zip (Просмотр содержимого) 25 марта 2018 19:31 14,9М
Schaublin SV65 — SV70 accesssoire.pdf 21 марта 2018 14:03 3,4 м
Schaublin SV65 — SV70 accesssoire_jp2.zip (Просмотр содержимого) 21 марта 2018 16:40 5,4 м
Шаублин SV65 проспект.pdf 21 марта 2018 14:03 1,7 м
Шаублин SV65 проспект_jp2.zip (Просмотреть содержание) 25 марта 2018 19:31 146.0К
Аксессуары Schaublin SV65-70 bis. pdf 21 марта 2018 14:03 1,9 м
Аксессуары Schaublin SV65-70 bis_jp2.zip (Смотреть содержимое) 26 марта 2018 04:25 5,3 м
Брошюра Schaublin SV70 1962 DE.pdf 21 марта 2018 14:04 44,6М
Брошюра Schaublin SV70 1962 DE_jp2.zip (Просмотр содержимого) 26 марта 2018 04:29 41,8М
Schaublin SV70 doc коммерческий.pdf 21 марта 2018 14:04 3,3 м
Schaublin SV70 doc Commercial_jp2.zip (Просмотр содержимого) 21 марта 2018 16:20 5,4 м
Тур по смазке Schaublin 65, 70, 102, 120. pdf 21 марта 2018 14:03 1,1 м
Тур по смазке Schaublin 65, 70, 102, 120_jp2.zip (Просмотр содержимого) 26 марта 2018 04:29 326.0K
Редукция Schaublin W25 — W20.pdf 21 марта 2018 14:03 40.1К
Редукция Шоблина W25 — W20_jp2.zip (Просмотр содержимого) 21 марта 2018 16:39 258,5К
Schaublin sv 102 брошюра 1952.pdf 21 марта 2018 14:03 5,4 м
Брошюра Schaublin sv 102 1952_jp2.zip (Просмотр содержимого) 26 марта 2018 04:51 14,5 м
Шаублин102 колесница. pdf 21 марта 2018 13:53 307.2К
Schaublin102 chariot_jp2.zip (Просмотр содержимого) 26 марта 2018 04:52 1,0 м
Schaublin102-contrepointe.pdf 21 марта 2018 13:53 40.1К
Schaublin102- contrepointe_jp2.zip (Просмотр содержимого) 26 марта 2018 23:49 741.4К
Шаублин102- w25.pdf 21 марта 2018 13:53 375,4К
Schaublin102- w25_jp2.zip (Просмотр содержимого) 26 марта 2018 23:07 1,3 м
Schaublin70 Filetage.pdf 21 марта 2018 13:53 215. 2К
Schaublin70 Filetage_jp2.zip (Просмотр содержимого) 21 марта 2018 16:38 582.5K
Schaublin_125_Electrical_FR.pdf 21 марта 2018 14:02 44,3М
Schaublin_125_Electrical_FR_jp2.zip (Просмотр содержимого) 27 марта 2018 16:05 17.0M
Schaublin_125_caractéristiques_FR.pdf 21 марта 2018 14:01 12,9 м
Schaublin_125_instructions de service part1.pdf 21 марта 2018 14:02 31,5 м
Schaublin_125_instructions de service part2.pdf 21 марта 2018 14:03 39,1М
Schaublin_125_instructions de service part2_jp2. zip (Просмотр содержимого) 27 марта 2018 17:07 26,9М
Scinta Kleindrehbank.pdf 21 марта 2018 14:05 16,5 м
Scinta Kleindrehbank_jp2.zip (Просмотр содержимого) 21 марта 2018 16:37 17,2 м
Scinta Preisliste.pdf 21 марта 2018 14:06 10,5 м
Scinta Preisliste_jp2.zip (Просмотр содержимого) 21 марта 2018 16:36 9.0M
Табличка Sherline.pdf 21 марта 2018 14:06 2,4 м
Sherline platette_jp2.zip (Просмотр содержимого) 21 марта 2018 16:33 86. 1М
Sidamo TP1000 VISU.pdf 21 марта 2018 14:06 5,7 м
Sidamo TP1000 VISU_jp2.zip (Просмотр содержимого) 21 марта 2018 16:29 38.0M
Сидамо TP1000.pdf 21 марта 2018 14:06 6.1M
Сидамо TP1000_jp2.zip (Просмотр содержимого) 21 марта 2018 16:25 37,9М
Сидермо S-6128.pdf 21 марта 2018 14:06 1,9 м
Sidermo S-6128_jp2.zip (Просмотр содержимого) 27 марта 2018 15:24 1,4 м
Sieg C1 (тур). pdf 21 марта 2018 14:06 2,7 м
Sieg C1 (тур)_jp2.zip (Просмотр содержимого) 21 марта 2018 16:21 6.0M
Sieg C2 (HBM 300).pdf 21 марта 2018 14:06 1,6 м
Sieg C2 (HBM 300)_jp2.zip (Просмотр содержимого) 21 марта 2018 16:21 18,3М
Sieg C3 manuel fr.pdf 21 марта 2018 14:06 1,2 м
Sieg C3 manuel fr_jp2.zip (Просмотр содержимого) 21 марта 2018 18:10 16.0M
Зиг С4.pdf 21 марта 2018 14:06 2,3 м
Sieg C4_jp2. zip (Просмотр содержимого) 21 марта 2018 16:44 11,4 м
Sieg C6 базовая и SC6 с регулируемой скоростью.pdf 21 марта 2018 14:07 7,9М
Sieg C6 Basic и SC6 с переменной скоростью_jp2.zip (Просмотр содержимого) 21 марта 2018 18:16 17,7М
Simonet DC-102 Manual 1962.pdf 21 марта 2018 14:07 4,2 м
Руководство Simonet DC-102 1962_jp2.zip (Просмотр содержимого) 21 марта 2018 20:04 4,5 м
Каталог Simonet DZ-450 + Руководство.pdf 21 марта 2018 14:07 5,9М
Каталог Simonet DZ-450 + Manual_jp2. zip (Просмотр содержимого) 27 марта 2018 00:26 39,1М
South Bend 9 reglage de la broche.pdf 21 марта 2018 14:50 133,7К
South Bend 9 reglage de la broche_jp2.zip (Просмотр содержимого) 21 марта 2018 21:01 850.7K
Саут-Бенд 9′ токарный станок CL 670Z.pdf 21 марта 2018 14:08 1,2 м
South Bend 9′ токарный станок CL 670Z_jp2.zip (Просмотр содержимого) 21 марта 2018 20:46 26,5М
Аксессуары для токарных станков South Bend.pdf 21 марта 2018 14:50 2,7 м
Аксессуары для токарных станков South Bend_jp2. zip (Просмотр содержимого) 27 марта 2018 15:35 7,9М
Южный поворот 14.pdf 21 марта 2018 14:08 3,1 м
Южный изгиб 14_jp2.zip (Просмотр содержимого) 27 марта 2018 16:56 54,8М
Южный изгиб 9′ модель A.pdf 21 марта 2018 14:07 1,8 м
Южный изгиб 9′ модель A_jp2.zip (Просмотр содержимого) 27 марта 2018 15:32 11.0M
Южный изгиб Таблица смазки-6008-для-тяжелых-10-и-выше.pdf 21 марта 2018 14:51 2,3 м
Южный изгиб Lubrication-Chart-6008-for-Heavy-10-and-up_jp2. zip (Просмотр содержимого) 26 марта 2018 13:41 1,0 м
Южный изгиб Таблица смазки-6503-для-тяжелых автомобилей-10 и выше.pdf 21 марта 2018 14:50 889.3K
Южный изгиб Таблица смазки-6503-for-Heavy-10-and-up_jp2.zip (Просмотр содержимого) 27 марта 2018 15:30 861.9K
Табличка SouthBend 52.pdf 21 марта 2018 14:51 2,9 м
Табличка SouthBend 52_jp2.zip (Просмотреть содержимое) 25 марта 2018 16:17 13.1М
Southbend 10, 13, 14 1-2, 16, 16-24 CE3458 Parts Manual.pdf 21 марта 2018 14:08 3,9 м
Southbend 10, 13, 14 1-2, 16, 16-24 CE3458 Parts Manual_jp2. zip (см. содержание) 25 марта 2018 18:38 46.1М
Спин ТМ 125×800.pdf 21 марта 2018 14:51 17,1М
Spin TM 125x800_jp2.zip (Просмотр содержимого) 26 марта 2018 03:41 9,9М
Станко 1и611п.pdf 21 марта 2018 14:51 10,4 м
Stanko 1i611p_jp2.zip (Просмотр содержимого) 27 марта 2018 15:26 7,2 м
TOS MN 80 A deutsch.pdf 21 марта 2018 14:53 8,6 м
TOS MN 80 A deutsch_jp2.zip (Просмотр содержимого) 27 марта 2018 16:03 17,3 м
TOS MN80 A test. pdf 21 марта 2018 14:53 1,1М
TOS MN80 A test_jp2.zip (Просмотр содержимого) 27 марта 2018 15:42 2.0M
ТОС МН80А (тч бис).pdf 21 марта 2018 14:53 24,4М
TOS MN80A (tch bis)_jp2.zip (Просмотр содержимого) 27 марта 2018 16:22 8.8M
ТОС МН80А (тч).pdf 21 марта 2018 14:52 7,1 м
TOS MN80A (tch)_jp2.zip (Просмотр содержимого) 27 марта 2018 16:49 3,8 м
TOS MN80A Mutifix QCTP модификация.pdf 21 марта 2018 14:52 42. 2К
TOS MN80A Mutifix QCTP modification_jp2.zip (Просмотр содержимого) 27 марта 2018 16:49 301,5К
Адаптер TOS MN80A ER.pdf 21 марта 2018 14:52 41,5К
Адаптер TOS MN80A ER_jp2.zip (Просмотр содержимого) 27 марта 2018 16:48 441.9K
TOS MN80A manuel.pdf 21 марта 2018 14:52 7,3 м
TOS MN80A manuel_jp2.zip (Просмотр содержимого) 27 марта 2018 16:48 22,6М
ТОС Р5.pdf 21 марта 2018 14:53 7,3 м
TOS R5_jp2. zip (Просмотр содержимого) 27 марта 2018 16:47 39,4М
ТОС S32.pdf 21 марта 2018 14:53 5,1 м
TOS S32_jp2.zip (Просмотр содержимого) 27 марта 2018 16:36 51,2М
TOS SN 40 и SN 50.pdf 21 марта 2018 14:59 21.0M
TOS SN 40 и SN 50_jp2.zip (Просмотр содержимого) 21 марта 2018 19:54 32,3 м
TOS SN 40, SN 45, SN 50 allemand.pdf 21 марта 2018 15:00 26,1М
TOS SN 40, SN 45, SN 50 allemand_jp2.zip (Просмотр содержимого) 21 марта 2018 19:45 42,2М
TOS SN 40B 45B 50B Руководство. pdf 21 марта 2018 14:59 3,0 млн
TOS SN 40B 45B 50B Manual_jp2.zip (Просмотр содержимого) 25 марта 2018 07:19 17,6М
ТОС SN 40B 45B 50B.pdf 21 марта 2018 14:59 24,6 м
TOS SN 40B 45B 50B_jp2.zip (Просмотр содержимого) 21 марта 2018 19:32 12,1М
ТОС SN 40C 50C.pdf 21 марта 2018 14:59 963.6K
TOS SN 40C 50C_jp2.zip (Просмотр содержимого) 25 марта 2018 06:58 6,8 м
TOS SN 40a 45a 50a 40b 45b 50b шт.pdf 21 марта 2018 14:58 2,5 м
TOS SN 40a 45a 50a 40b 45b 50b pièce_jp2. zip (Просмотреть содержимое) 21 марта 2018 19:26 10,9М
TOS SN20a.pdf 21 марта 2018 14:53 8.0M
TOS SN20a_jp2.zip (Просмотр содержимого) 27 марта 2018 00:31 20,3 м
ТОС SN281-321-381.pdf 21 марта 2018 14:54 20,7М
TOS SN281-321-381_jp2.zip (Просмотр содержимого) 24 марта 2018 14:50 50,3М
ТОС SN40b-45b-50b.pdf 21 марта 2018 14:54 10,3 м
TOS SN40b-45b-50b_jp2.zip (Просмотр содержимого) 24 марта 2018 15:19 58,6М
TOS SU32 часть 1. pdf 21 марта 2018 15:00 36.0M
TOS SU32 part1_jp2.zip (Просмотр содержимого) 24 марта 2018 15:21 8,3 м
TOS SU32 часть 2.pdf 21 марта 2018 15:01 36,3М
TOS SU32 part2_jp2.zip (Просмотр содержимого) 24 марта 2018 15:48 7,9М
TOS SU32 part3.pdf 21 марта 2018 15:02 34,7М
TOS SU32 part3_jp2.zip (Просмотр содержимого) 24 марта 2018 15:49 12,5 м
ТОС SU50.pdf 21 марта 2018 15:02 3,5 м
TOS SU50_jp2. zip (Просмотр содержимого) 24 марта 2018 15:52 20,7М
TOS SUI 40 50 часть 1.pdf 21 марта 2018 15:02 40,8М
TOS SUI 40 50 part1_jp2.zip (Просмотр содержимого) 27 марта 2018 16:32 83,2М
TOS SUI 40 50 часть 2.pdf 21 марта 2018 15:03 40,3М
TOS SUI 40 50 part2_jp2.zip (Просмотр содержимого) 27 марта 2018 16:27 81,9М
TOS SUI 40 50 часть 3.pdf 21 марта 2018 15:04 38.8M
TOS SUI 40 50 part3_jp2.zip (Просмотр содержимого) 27 марта 2018 02:16 78,5М
TOS SV18R manuel. pdf 21 марта 2018 15:05 1,7 м
TOS SV18R manuel_jp2.zip (Просмотр содержимого) 27 марта 2018 16:18 11,7М
Планы TOS SV18R.pdf 21 марта 2018 15:06 1,6 м
TOS SV18R plan_jp2.zip (Просмотр содержимого) 27 марта 2018 16:06 11,2М
TOS SV18RA elec.pdf 21 марта 2018 15:04 302.2К
TOS SV18RA elec_jp2.zip (Просмотр содержимого) 27 марта 2018 16:18 2.0M
TOS SV18RA manuel.pdf 21 марта 2018 15:05 41,6М
TOS SV18RA manuel_jp2. zip (Просмотр содержимого) 27 марта 2018 16:17 43,6М
Планы TOS SV18RA.pdf 21 марта 2018 15:05 29,2М
TOS SV18RA Plans_jp2.zip (Просмотр содержимого) 27 марта 2018 16:15 17,9М
TOS-MN80A-брошюра.pdf 21 марта 2018 14:53 666.6K
TOS-MN80A-brochure_jp2.zip (Просмотр содержимого) 27 марта 2018 16:14 3,3 м
Takisawa TSL 550, 800, 1000 D manual.pdf 21 марта 2018 14:51 675.3K
Takisawa TSL 550, 800, 1000 D manual_jp2. zip (Просмотр содержимого) 22 марта 2018 00:13 1,6 м
Takisawa TSL D список деталей.pdf 21 марта 2018 14:51 3,3 м
Takisawa TSL D parts list_jp2.zip (Просмотр содержимого) 27 марта 2018 01:00 1,9 м
Такисава TSL D планы.pdf 21 марта 2018 14:52 8.1M
Такисава TSL D plans_jp2.zip (Просмотр содержимого) 23 марта 2018 20:39 2,1 м
Takisawa TSL fiche controle.pdf 21 марта 2018 14:52 1,1 м
Takisawa TSL fiche controle_jp2. zip (Просмотр содержимого) 23 марта 2018 20:38 912.4К
Tour rc6236 eclate.pdf 21 марта 2018 15:06 5,6 м
Tour rc6236 eclate_jp2.zip (Просмотр содержимого) 23 марта 2018 20:37 5,2 м
Tour rc6236 manuel.pdf 21 марта 2018 15:06 3,5 м
Тур rc6236 manuel_jp2.zip (Просмотр содержимого) 23 марта 2018 20:36 1,7 м
Товаглиери ТОВ 500 Manuale Operatore.pdf 21 марта 2018 15:06 2,1 м
Товаглиери ТОВ 500 Manuale Operatore_jp2. zip (Смотреть содержимое) 23 марта 2018 20:35 2,3 м
Каталог Toyo ML210.pdf 21 марта 2018 15:06 521.0K
Toyo ML210 catalogue_jp2.zip (Просмотр содержимого) 23 марта 2018 20:10 4,1 м
Toyo ML210 manuel ang.pdf 21 марта 2018 15:06 5.0M
Toyo ML210 manuel ang_jp2.zip (Просмотр содержимого) 23 марта 2018 20:34 39,3М
Toyo ML210 manuel.pdf 21 марта 2018 15:06 3,5 м
Toyo ML210 manuel_jp2.zip (Просмотр содержимого) 23 марта 2018 20:32 25,4 м
Урсус. pdf 21 марта 2018 15:06 4,5 м
Ursus_jp2.zip (Просмотр содержимого) 22 марта 2018 03:52 24,9М
Vernier, note de conduite et d’entretient elmec 230 — 250.pdf 21 марта 2018 15:07 10,5 м
Вернье, уведомление о проводнике и пропуске elmec 230 — 250_jp2.zip (Просмотр содержимого) 23 марта 2018 20:30 6.1M
Viceroy 280 VS Lathe.pdf 21 марта 2018 15:07 861.2К
Viceroy 280 VS Lathe_jp2.zip (Просмотр содержимого) 23 марта 2018 20:29 13,2М
Viceroy TDS1_1G. B конверсия мет _ eng.pdf 21 марта 2018 15:07 2,2 м
Viceroy TDS1_1G.B конвертация с _ eng_jp2.zip (Просмотр содержимого) 23 марта 2018 20:27 5.0M
Viceroy tds1-1gb-manual bis.pdf 21 марта 2018 15:07 1,4 м
Viceroy tds1-1gb-manual bis_jp2.zip (Просмотр содержимого) 23 марта 2018 20:25 20,8М
Viceroy-TDS1- 1GB-Metal-Turning-Lathe.pdf 21 марта 2018 15:07 2,5 м
Viceroy-TDS1- 1GB-Metal-Turning-Lathe_jp2.zip (Просмотр содержимого) 23 марта 2018 20:21 24. 0M
Vuilleumier VF250 плакетка и грассаж.pdf 21 марта 2018 15:08 1,0 м
Плакетка Vuilleumier VF250 и graissage_jp2.zip (Просмотреть содержимое) 23 марта 2018 20:19 7,2 м
Vuilleumier VF25035, Аксессуары.pdf 21 марта 2018 15:08 4,7 м
Vuilleumier VF25035, Accessoires_jp2.zip (Просмотр содержимого) 23 марта 2018 20:17 11,7 м
Vuilleumier VF25035, Мануэль.pdf 21 марта 2018 15:08 10,5 м
Vuilleumier VF25035, Manuel_jp2.zip (Просмотр содержимого) 23 марта 2018 20:15 26,4М
Wabeco CC-D6000E и высокая скорость. pdf 21 марта 2018 15:08 1,8 м
Wabeco CC-D6000E и high speed_jp2.zip (Просмотр содержимого) 22 марта 2018 00:31 32,4М
Wabeco D2000_D2400_D3000.pdf 21 марта 2018 15:08 1,3 м
Wabeco D2000_D2400_D3000_jp2.zip (Просмотр содержимого) 22 марта 2018 00:34 31.0M
Wabeco D4000E и CC-D4000E.pdf 21 марта 2018 15:08 2,4М
Wabeco D4000E и CC-D4000E_jp2.zip (Просмотр содержимого) 22 марта 2018 01:22 34,3М
Weiler 260. pdf 21 марта 2018 15:09 3,9 м
Weiler 260_jp2.zip (Просмотр содержимого) 22 марта 2018 00:39 42.0M
Weiler LZ220 LD220.pdf 21 марта 2018 15:09 1,7 м
Weiler LZ220 LD220_jp2.zip (Просмотр содержимого) 25 марта 2018 14:30 17,3 м
Табличка Weiler LZ220.pdf 21 марта 2018 15:09 1,7 м
Weiler LZ220 platette_jp2.zip (Просмотреть содержимое) 23 марта 2018 20:36 10,2 м
Weiler lz280 инструкция eng.pdf 21 марта 2018 15:09 4,4 м
Weiler lz280 manual eng_jp2. zip (Смотреть содержимое) 22 марта 2018 00:50 19.0M
Weiler matador.pdf 21 марта 2018 15:10 46,7М
Weiler matador_jp2.zip (Просмотр содержимого) 22 марта 2018 00:55 62,2М
Worken Tour BL250D.pdf 21 марта 2018 15:10 4,3 м
Worken Tour BL250D_jp2.zip (Просмотр содержимого) 22 марта 2018 00:19 13,3 м
Табличка ZMM C-8.pdf 21 марта 2018 15:10 777.0K
ZMM C-8 platette_jp2.zip (Просмотреть содержимое) 22 марта 2018 01:08 5. 0M
ZMM C-8M manuel.pdf 21 марта 2018 15:10 7,6 м
ZMM C-8M manuel_jp2.zip (Просмотр содержимого) 25 марта 2018 14:29 21,5М
ZMM C8C_Instruction_utilisation_et_entretien.pdf 21 марта 2018 15:10 3,9 м
ZMM C8C_Instruction_utilisation_et_entretien_jp2.zip (Просмотр содержимого) 25 марта 2018 15:13 21,3М
ЗММ ТС 400 500 580 630 730.pdf 21 марта 2018 15:10 1,9 м
ZMM CU 400 500 580 630 730_jp2.zip (Просмотр содержимого) 22 марта 2018 01:14 25,5М
ZMM_C8C_CU325_ENG. pdf 21 марта 2018 15:10 1,4 м
ZMM_C8C_CU325_ENG_jp2.zip (Просмотр содержимого) 22 марта 2018 01:16 22,4М
atlas 10-дюймовый список деталей серии F(2).pdf 21 марта 2018 12:08 2,8М
atlas 10-дюймовый список деталей серии F(2)_jp2.zip (см. содержание) 25 марта 2018 15:06 7,4 м
список принадлежностей Boxford 1976.pdf 21 марта 2018 12:16 669.9K
Boxford 1976 аксессуары list_jp2.zip (Просмотр содержимого) 22 марта 2018 01:16 3,8 м
плакетка Boxford MkII. pdf 21 марта 2018 12:17 1,3 м
boxford MkII platette_jp2.zip (Смотреть содержимое) 25 марта 2018 15:05 2,3 м
boxford_know_your_lathe.pdf 21 марта 2018 12:17 8,7М
boxford_know_your_lathe_jp2.zip (Просмотр содержимого) 25 марта 2018 15:04 145.1М
bv20.pdf 21 марта 2018 12:19 7,8 м
bv20_jp2.zip (Просмотр содержимого) 25 марта 2018 14:55 6,5 м
cincinnati-traytop-1979.pdf 21 марта 2018 12:21 2,8 м
cincinnati-traytop-1979_jp2. zip (Просмотр содержимого) 25 марта 2018 14:51 47,6М
пункт 5300.pdf 21 марта 2018 12:21 3,5М
пункт 5300_jp2.zip (Просмотр содержимого) 25 марта 2018 14:45 35,9М
статья 5900 manuel.pdf 21 марта 2018 12:22 23,3 м
пункт 5900 manuel_jp2.zip (см. содержание) 25 марта 2018 14:42 42.8M
оговорка об установке гидравлического вариатора на 5900 и 6900.pdf 21 марта 2018 12:25 1,2 м
оговорка об установке гидравлического вариатора на 5900 и 6900_jp2. zip (см. содержание) 25 марта 2018 14:34 2,4 м
статья-4900.pdf 21 марта 2018 12:22 1,7 м
clausing-4900_jp2.zip (Просмотр содержимого) 25 марта 2018 14:33 17,6 м
clausing_5900_brochure.pdf 21 марта 2018 12:22 2,9 м
clausing_5900_brochure_jp2.zip (Просмотр содержания) 25 марта 2018 14:32 8.0M
плакетка Колчестер.pdf 21 марта 2018 12:32 100.2К
colchester platette_jp2.zip (Просмотр содержимого) 25 марта 2018 19:04 699. 2К
colchester_student.pdf 21 марта 2018 12:32 4.0M
colchester_student_jp2.zip (Просмотр содержимого) 25 марта 2018 19:04 105,5М
Cowells PL 90 manuals.pdf 21 марта 2018 12:34 2,5 м
cowells PL 90 manuals_jp2.zip (Просмотр содержимого) 22 марта 2018 01:29 23,8М
Брошюра Коуэллса 1970-х годов.pdf 21 марта 2018 12:34 1,8 м
брошюра cowells 1970s_jp2.zip (Просмотр содержания) 25 марта 2018 18:52 13,1М
делительная головка cowells. pdf 21 марта 2018 12:34 152,3К
cowells dividing head_jp2.zip (Смотреть содержимое) 22 марта 2018 01:08 362.0K
мастер 80 — модель 109.21270.pdf 21 марта 2018 12:34 1,2 м
мастер 80 — модель 109.21270_jp2.zip (Смотреть содержимое) 22 марта 2018 02:19 1,1 м
de valliere_doc_manuel_h240e ter.pdf 21 марта 2018 12:37 7,2 м
de valliere_doc_manuel_h240e ter_jp2.zip (Просмотр содержимого) 22 марта 2018 02:02 27,3М
Hardinge hc hct manual. pdf 21 марта 2018 12:58 1,4 м
hardinge hc hct manual_jp2.zip (Просмотр содержимого) 22 марта 2018 02:18 9,7М
Harrison aa brochure.pdf 21 марта 2018 13:01 610.6К
harrison aa brochure_jp2.zip (Просмотр содержания) 22 марта 2018 03:11 6,4 м
Дженни doc коммерческий.pdf 21 марта 2018 13:12 9,3 м
jenny doccommerce_jp2.zip (Просмотр содержимого) 22 марта 2018 02:52 29,8М
lathe-manuals_archive.torrent 21 марта 2018 13:15 73. 0К
токарный станок-manuals_files.xml 07 марта 2022 09:26 372,5К
токарный станок-manuals_meta.sqlite 21 марта 2018 15:11 940.0К
lathe-manuals_meta.xml 07 марта 2022 09:26 1017.0В
leblond 15′ & 19′ армейские.pdf 21 марта 2018 13:15 3,4 м
leblond 15′ & 19′ Army_jp2.zip (Просмотреть содержимое) 22 марта 2018 01:45 38,5М
Леблон Арми19.pdf 21 марта 2018 13:16 1,6 м
leblond Army19_jp2. zip (Просмотреть содержимое) 22 марта 2018 00:41 33,9М
Механические инновации T8.pdf 21 марта 2018 13:19 10,1 м
механические инновации T8_jp2.zip (Просмотр содержимого) 22 марта 2018 02:47 46.0M
Каталог Lorch.pdf 21 марта 2018 13:21 5,9 м
lorch catalogue_jp2.zip (Просмотр содержимого) 22 марта 2018 02:57 64,5М
mentor_tn_360.pdf 21 марта 2018 13:22 15,7 м
mentor_tn_360_jp2.zip (Просмотр содержимого) 22 марта 2018 03:31 4,9 м
Брошюра монарха. pdf 21 марта 2018 13:31 12,3 м
монарх brochure_jp2.zip (Просмотр содержания) 22 марта 2018 03:08 54,2М
монарх doc 1930.pdf 21 марта 2018 13:31 7.0M
монарх doc 1930_jp2.zip (Просмотр содержимого) 25 марта 2018 07:17 33,8М
монарх2942.pdf 21 марта 2018 13:29 48.3M
монарх2942_jp2.zip (Просмотр содержимого) 25 марта 2018 07:01 56.0M
монарх2965.pdf 21 марта 2018 13:30 47,2М
монарх2965_jp2. zip (Просмотр содержимого) 25 марта 2018 19:14 56.1М
мори сейки NL3000.pdf 21 марта 2018 13:32 35.0К
Мори Сейки NL3000_jp2.zip (Просмотр содержимого) 22 марта 2018 01:13 341.1К
Mori Seiki SL 150.pdf 21 марта 2018 13:32 65,8К
mori seiki sl 150_jp2.zip (Просмотр содержимого) 26 марта 2018 03:59 252,5К
оптимум Д210-Д250.pdf 21 марта 2018 13:42 5,2 м
оптимальный D210-D250_jp2.zip (Просмотр содержимого) 22 марта 2018 01:13 36,8М
оптимальный D330x1000_FR. pdf 21 марта 2018 13:42 7,9М
оптимальный D330x1000_FR_jp2.zip (Просмотр содержимого) 22 марта 2018 01:09 21,7М
оптимум D460x1000-1500-2000.pdf 21 марта 2018 13:42 7,3 м
оптимальный D460x1000-1500-2000_jp2.zip (Просмотр содержимого) 22 марта 2018 01:07 63,2М
оптимальное приложение.pdf 21 марта 2018 13:42 27,2М
оптимальный appendice_jp2.zip (Просмотр содержимого) 22 марта 2018 01:00 38,2М
оптимальныйD360x1000_FR. pdf 21 марта 2018 13:42 8.1M
OptimumD360x1000_FR_jp2.zip (Просмотр содержимого) 22 марта 2018 00:56 23,1М
perris SL 90 manual.pdf 21 марта 2018 13:44 3,9 м
perris SL 90 manual_jp2.zip (Просмотр содержимого) 22 марта 2018 00:42 2,8 м
точный тур колесницы типа F.pdf 21 марта 2018 13:46 2,6 м
точный тур типа колесницы F_jp2.zip (Смотреть содержимое) 27 марта 2018 00:15 1,7 м
Револьвер Precis Tour, тип C2. pdf 21 марта 2018 13:46 1,9 м
Револьвер Precis Tour, тип C2_jp2.zip (Смотреть содержимое) 27 марта 2018 02:24 1,2 м
точный тур типа B ou C1.pdf 21 марта 2018 13:46 2,2 м
точный тур типа B ou C1_jp2.zip (см. содержание) 27 марта 2018 02:29 1,4 м
брошюра proxxon micromot.pdf 21 марта 2018 13:49 5,9 м
proxxon micromot brochure_jp2.zip (Просмотр содержания) 22 марта 2018 00:27 71,8М
schaublin 102 contre poupée a vis réglable. pdf 21 марта 2018 13:52 403.7К
schaublin 102 contre poupée a vis réglable_jp2.zip (Просмотр содержимого) 22 марта 2018 01:22 1,7 м
schaublin 102 смазочный ролик.pdf 21 марта 2018 13:52 786.4К
schaublin 102 смазка roulement_jp2.zip (Просмотр содержимого) 27 марта 2018 02:56 345,3К
плакетка schaublin 102N.pdf 21 марта 2018 13:52 464.2К
schaublin 102N platette_jp2.zip (Просмотр содержимого) 27 марта 2018 03:05 1011,4К
schaublin 120-VM руководство (английский). pdf 21 марта 2018 13:53 6,6 м
schaublin 120-VM manual (на английском языке)_jp2.zip (Просмотр содержимого) 22 марта 2018 04:19 11,5 м
каталог schaublin 150.pdf 21 марта 2018 13:53 13,8 м
schaublin 150 catalogue_jp2.zip (Просмотр содержимого) 22 марта 2018 04:04 12.0M
schaublin 70 chariot et vis de chariot.pdf 21 марта 2018 13:52 1,1 м
schaublin 70 chariot et vis de chariot_jp2.zip (Просмотр содержимого) 22 марта 2018 04:07 3,7 м
schaublin102. 80.pdf 21 марта 2018 13:52 877.1К
schaublin102.80_jp2.zip (Просмотр содержимого) 22 марта 2018 04:08 1,4 м
зиг с3.pdf 21 марта 2018 14:06 1,8 м
sieg c3_jp2.zip (Просмотр содержимого) 22 марта 2018 04:17 29,8М
табличка sieg.pdf 21 марта 2018 14:07 3,8 м
sieg platette_jp2.zip (Просмотр содержимого) 22 марта 2018 04:20 14,4М
simonet_DC_102.pdf 21 марта 2018 14:07 6,2 м
simonet_DC_102_jp2. zip (Просмотр содержимого) 22 марта 2018 04:23 2,2 м
simonet_DZ_450 плакетка.pdf 21 марта 2018 14:07 17,1М
simonet_DZ_450 platette_jp2.zip (Просмотр содержимого) 22 марта 2018 04:29 5,4 м
южный изгиб 7 ‘.pdf 21 марта 2018 14:07 680,5К
южный изгиб 7 ‘_jp2.zip (Просмотр содержимого) 22 марта 2018 01:31 16,9М
южный изгиб 9 смазка.pdf 21 марта 2018 14:07 1,7 м
южный изгиб 9 lubrification_jp2.zip (Просмотреть содержимое) 22 марта 2018 01:30 4,6 м
унимаб 300 400 500. pdf 21 марта 2018 15:06 59,6К
unimab 300 400 500_jp2.zip (Просмотр содержимого) 22 марта 2018 04:30 832.1K
унитор.pdf 21 марта 2018 15:06 476.2К
unitor_jp2.zip (Просмотр содержимого) 22 марта 2018 04:30 3,4 м
vuilleumier VF250 doc фото.pdf 21 марта 2018 15:07 3,0 млн
vuilleumier VF250 doc photo_jp2.zip (Просмотр содержимого) 22 марта 2018 04:36 26,3М
vuilleumier VF250 manuel.pdf 21 марта 2018 15:08 42,1М
vuilleumier VF250 manuel_jp2. zip (Просмотр содержимого) 24 марта 2018 03:31 119,9М

Руководства по продуктам Shopsmith доступны для скачивания

ИНЖЕНЕРНАЯ ПОДДЕРЖКА SHOPSMITH

Запишитесь на прием сегодня!

12 ПОЛДЕНЬ — 15:00

Понедельник — пятница • Восточное стандартное время

Всего 19,99 долларов США за первые 15 минут и 1 доллар США за минуту после

Записаться на прием
Онлайн
(Нажмите сейчас)

(937) 890-5197
Запись на прием

Если наша техническая команда разговаривает по телефону, оставьте сообщение

. Они перезвонят вам.

КАК ЭТО РАБОТАЕТ:

✓ ГАРАНТИЯ ✓ БЕЗ ГАРАНТИИ
Если ваше оборудование находится на гарантии,
позвоните в нашу службу поддержки клиентов по телефону
(937) 890-5197 бесплатно для вас.		 Если ваше оборудование не находится на гарантии , или вы приобрели его не у Shopsmith, , обратитесь к техническому эксперту Shopsmith.

ВЫ ПРОСИЛИ, МЫ ДОСТАВЛЯЕМ

Имея более чем 63-летний опыт и более 600 000 машин в обращении, наши клиенты просили предоставить им более широкий доступ к службе поддержки инженеров Shopsmith, чтобы:

  • Предоставление рекомендаций по поддержанию работы машины с оптимальной эффективностью
  • Помощь в выполнении процедуры
  • Помощь с исходными материалами, такими как диаграммы, руководства и т. д.
  • Помощь в выборе деталей для решения технической проблемы
  • Направляйте вас к богатству материалов «Начало работы»
  • Или даже просто рассказать, как начать!

Инженерную группу Shopsmith возглавляет наш инженер Shopsmith, ведущий специалист по обеспечению качества и ветеран Shopsmith со стажем более 40 лет. Если его команда не может помочь, скорее всего, никто не сможет.

Хоть мы и хотели бы разливать экспертов по магазинам и иметь неограниченные ресурсы, они просто недоступны.
Поэтому мы создали специальную Линию технической поддержки Shopsmith, специально предназначенную для оборудования.
Больше не на гарантии. (Наше оборудование такого высокого качества, оно длится и длится!)

.

# ЧТО КАК
1 Назначить встречу Забронировать онлайн
Позвоните в службу поддержки клиентов по телефону (937) 890-5197, чтобы записаться на прием
2 Оплата кредитной картой Предоставьте информацию о своей кредитной карте для выставления счетов за:

  • 19,99 долларов США за первые 15 минут вашего звонка.
  • В любое время, превышающее 15 минут, будет взиматься плата в размере 1,00 доллара США за минуту

    • .

  • Если ваш звонок будет длиться более 15 минут, вам будет засчитано дополнительное время.
  • Деньги не будут возвращены менее чем за 15 минут
3 Получите максимум от своего звонка! При самостоятельном онлайн-планировании вы сможете:

  • Запишитесь на прием и получите подтверждение
  • Предоставьте информацию о том, что вам нужно, чтобы технический эксперт мог подготовиться к вашему звонку
  • Включите изображения или видео, чтобы помочь вашему техническому эксперту
Непосредственный вызов инженерной технической поддержки позволит вам получить немедленный ответ, если они доступны и не имеют запланированной встречи, в 12:00 и 15:00, с понедельника по пятницу, по восточному поясному времени.
Позвонив в нашу общую линию обслуживания клиентов, вы сможете попросить представителя запланировать встречу для технической поддержки Shopsmith, чтобы вам не приходилось этого делать. Они расскажут вам, как предоставить информацию группе технической поддержки Shopsmith.

Мы с нетерпением ждем встречи с вами!

ЦЕНТР РЕМОНТНОГО ОБСЛУЖИВАНИЯ КЛИЕНТА

CENTROID CNC Руководства, документация и схемы


Документация платы управления Centroid Acorn CNC Текущие руководства оператора CNC12

— Начните здесь Видео по установке Acorn DIY и документация

— Вся документация Acorn

— Руководство оператора фрезерного станка Centroid CNC12 v4. 20

— Руководство оператора токарного станка Centroid CNC12 v4.20


Плата управления ЧПУ Centroid Oak Руководство по установке
— Руководство по установке дуба своими руками

Плата управления ЧПУ Centroid Allin1DC Руководство по установке
— Руководство по установке Allin1DC своими руками


Плата управления Centroid CNC Стандартные наборы схем


— Схемы подключения системы ЧПУ Acorn DIY

— Схемы подключения системы ЧПУ Allin1DC DIY

— Схемы подключения системы ЧПУ Oak DIY

 Технические бюллетени по ЧПУ



— установка Windows 10 для дежурного видео с ЧПУ

— установка Windows 8 для инструкций по работе с ЧПУ

— настройка Windows 7/10 для инструкций по работе с ЧПУ

На базе ЧПУ 11/12, специальные системные руководства


— Сервопривод переменного/постоянного тока+MPU11+GPio4D Система управления ЧПУ Руководство по установке

— Руководство по установке CENTROID-Fanuc CNC Retrofit

— Руководство по установке режима скорости MPU11/GPIO4D

— Краткое руководство по работе с Centroid PLC Detective

— Руководство по программированию ПЛК Centroid CNC11

— Руководство по программированию ПЛК Centroid CNC12








— Руководство по эксплуатации контактного щупа KP-3

— Руководство по эксплуатации контактного щупа DP-4

— Руководство по эксплуатации контактного датчика TT-2

— Руководство по эксплуатации контактного датчика TT-1

— Инструментальный контактный щуп TT-4 Руководство



— PLCADD1616, руководство пользователя платы расширения ПЛК

— Add4AD4DA, плата расширения аналогового вывода, руководство пользователя

— Руководство пользователя платы расширения энкодера

— Руководство пользователя одноосного сервопривода постоянного тока DC1

— Руководство пользователя RTK4

— Руководство пользователя сервопривода переменного/постоянного тока

— MPU11 с устаревшей платой добавления для подключения к устаревшим приводам и ПЛК

— Руководство пользователя OpticDirect (оптический интерфейс Yaskawa и Delta)

— PLCAdd6464, плата расширения ПЛК уровня TTL



— Файлы твердотельной модели для OAK, ALLIN1DC, PLCADD1616, DC1, ADD4AD4DA, платы расширения энкодера. почтовый файл

— Размеры консоли ЧПУ и примеры монтажа

— Стандартный электрический шкаф с ЧПУ M400/M39/T400/T39

— Стандартный электрический шкаф с ЧПУ M15, обновление

— Руководство пользователя устройства смены инструмента с поворотным рычагом

— Руководство пользователя зонтичного устройства смены инструмента

— Тест системы

— TTL2DIFF, преобразователь несимметричного сигнала в дифференциальный

— 8RELBRD, 8 релейных выходов на плате

— Руководство по модификации Hardinge HNC/CHNC

— Руководство по эксплуатации поворотного стола Centroid RT150

— Руководство по эксплуатации поворотного стола Centroid RT200

— Импорт Intercon DXF





  Устаревшие руководства
Руководства оператора ЧПУ Legacy CNC11 v3. 16

— Centroid CNC11 v3.16 Руководство оператора фрезерного станка

— Centroid CNC11 v3.16 Руководство оператора токарного станка


Руководства по системам ЧПУ Legacy CNC11

— Плата управления перемещением ЧПУ MPU11

— Руководство пользователя GPIO4D

— Руководство пользователя Optic 4

— Руководство пользователя CNC11 DC3IOB

— Руководство по обновлению Bridgeport Boss


Устаревшие руководства по системе ЧПУ CNC10



— Руководство оператора ЧПУ фрезерного станка и маршрутизатора для M39и ЧПУ M400 (последние версии v2. 70)

— Руководство оператора системы ЧПУ токарного станка/токарного центра для систем ЧПУ T400 и T39. (последняя версия v2.70)

— Руководство по установке и обслуживанию системы Centroid CNC10

— Руководство по программированию ПЛК Centroid CNC10

— Одноосный сервопривод постоянного тока постоянного тока

— DC3IOB, для использования с CNC10, руководство пользователя

— Добавить 4-ю ось в контроллер ЧПУ M-15

— Руководство пользователя логического контроллера RTK3

— Servo4, руководство по бесколлекторному сервоприводу переменного тока

— Руководство по сервоприводу серии SD

— PLCIO2, руководство по контроллеру ПЛК

— XPLCOMP, руководство по компилятору ПЛК

— Руководство по сопряжению осевых сервоприводов


— Руководство по одноосному контроллеру DX-1



Советы экспертов по деревообработке и изготовлению мебели с тысячами обучающих видео, пошаговыми статьями, планами проектов, фотогалереями, обзорами инструментов, блогами и т.

д.

How-To

Стив Латта подробно описывает, как облицовывать и добавлять кожаную поверхность к столешнице, чтобы получить непревзойденную поверхность для письма.

How-To

Установите заготовку со смещением от центра для создания эллиптических и треугольных деталей на токарном станке.

How-To

Этот топовый дизайн, восходящий к федеральному периоду, поворачивается на 90° и складывается, увеличивая рабочую зону вдвое.

How-To

Посмотрите, как Питер Фоллансби вырезает ромбовидный и цветочный узор в режиме реального времени

НОВИНКА!

Руководства по проектам FWW

Подборка инструкций, планов и проектов от экспертов по деревообработке, которым вы можете доверять.

Просмотреть все руководства

  • Окрашивание и окрашивание дерева с Майком Масчелли

    При бесконечном разнообразии морилок и красок для дерева очень легко запутаться и растеряться, добавляя цвет к вашей мебели. Майк Масчелли поможет вам понять…

  • Основы заточки с Бобом Ван Дайком

    Если вы не можете заточить свои ручные инструменты, вы не добьетесь большого успеха (или удовольствия) от них. В начале своего путешествия по дереву я думал, что все…

  • Сборка дымохода Shaker

    Столяр Майкл Пекович покажет вам, как построить дымоход Shaker, шаг за шагом, в этой серии видео-мастерских.

  • Шкаф Enfield с ручными инструментами с изображением Криса Гокнура

    Используя только ручные инструменты, Крис Гочнур создает классический шейкер, который столь же прочно сконструирован, сколь и красив.

  • Вырежьте миску из зеленого дерева с Дэвидом Фишером

    Используя инструменты, которые обычно используются для подготовки дров, Дэвид Фишер начинает с бревна и превращает его в изысканную и красивую миску. Известен как один из мастеров…

  • Приставной столик Federal

    Мастер Стив Латта демистифицирует множество техник, демонстрируя, как изготовить приставной столик Federal, изобилующий старинными деталями.

  • Подставка для свечей Shaker с Кристианом Бексвоортом

    Он построил десятки круглых подставок Shaker за четыре десятилетия, так что нет никого более квалифицированного, чем Кристиан Бексвоорт, чтобы продемонстрировать создание этой классики. В этой серии видео из семи частей…

  • Современный табурет с плетеным сиденьем из датского шнура

    От столярных работ до формовки деталей, отделки мылом и ткачества сиденья — Дэвид Джонсон создает табурет в датском стиле от начала до конца в серии из пяти частей.

  • Идеальная французская полировка

    В этой серии видеороликов профессиональный отделщик Джон Коффи демонстрирует французский метод полировки, который он усовершенствовал после 30 лет отделки новых изделий и повторной полировки бесценного антиквариата.

  • Датский современный стол с Тимом Руссо

    Современный стол Тима Руссо может показаться простым, но для создания такого элегантного предмета требуется много усилий. Пока Тим занимается этим проектом с точки зрения профессионала, используя инструменты, найденные в…

  • Основы таблицы маршрутизатора с Бобом Ван Дайком

    Как использовать стол маршрутизатора Маршрутизатор в таблице часто проще и стабильнее в использовании, чем ручной маршрутизатор. Выбираете ли вы базовый квадрат из МДФ…

  • Настройка станка с Мэттом Вайдой и Эллен Касперн

    Хорошо настроенный станок делает деревообработку более безопасной и точной, а время, проведенное в мастерской, более приятным

  • Руководство столяра по обивке с Майклом Масчелли

    Обивка может показаться пугающей поначалу, но изготовление удобной подушки для сидения доступно любому столяру. В этой серии видеороликов обойщик Майкл Масчелли проведет вас через…

  • Точеная настенная полка

    В этой небольшой серии видеороликов вы увидите, как Марк Гарднер создает эти стильные полки, которые кажутся сложнее в сборке, чем они есть на самом деле.

  • Реставрация старинных рубанков с Роландом Джонсоном

    Специалист по деревообработке Роланд Джонсон научит вас разбирать и восстанавливать три классических рубанка.

  • Start Woodworking: малая табуретка

    Эта элегантная табуретка, изготовленная из орехового дерева, предлагает начинающим столярам отличные уроки столярного дела, которые можно легко использовать в более крупных проектах по мере развития их навыков. В этом видео…

Посмотреть все

Основные моменты

  • Развивайте свои навыки
    при подписке на нашу электронную почту

    Плюс советы, рекомендации и специальные предложения от Fine
    Деревообработка     .

  • Наш подкаст, выходящий раз в две недели, позволяет редакторам, авторам и специальным гостям отвечать на ваши
    вопросы по деревообработке и связаться с онлайн-сообществом по деревообработке.

Published by admin
