2Н125Л станок вертикально-сверлильный облегченный. Паспорт, схемы, описание, характеристики

Сведения о производителе вертикально-сверлильного станка 2Н125Л

Изготовитель вертикальных сверлильных станков модели 2Н125Л — Молодечненский станкостроительный завод МСЗ, основанный в 1947 году.

Завод основан в 1947 году и является одним из старейших предприятий станкостроительной отрасли в производстве вертикально-сверлильных станков.

Станки, выпускаемые Молодечненским станкостроительным заводом

• 2А106П станок сверлильный настольный повышенной точности Ø 6
• 2Н106П станок сверлильный настольный повышенной точности Ø 6
• 2Н118 станок сверлильный вертикальный Ø 18
• 2Н118-1 станок сверлильный вертикальный Ø 18
• 2Н125Л станок сверлильный вертикальный с поворотным столом Ø 25
• 2С108П станок сверлильный настольный повышенной точности Ø 8
• 2054м станок резьбонарезной полуавтомат для нарезки резьбы метчиками М8
• 2056 станок резьбонарезной полуавтомат для нарезки резьбы метчиками М18
• МН18н станок сверлильный вертикальный специальный Ø 18
• МН25Л станок сверлильный вертикальный с поворотным столом Ø 25

2Н125Л Станок вертикально-сверлильный.

Назначение, область применения

Вертикальный сверлильный станок модели 2Н125Л с поворотным столом, с условным диаметром сверления 25 мм, используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования, развертывания и подрезки торцев ножами и применяется во вспомогательных и основных немеханических цехах машиностроительных заводов, а также в ремонтных службах немашиностроительных предприятий.

На станке 2Н125Л можно обрабатывать детали, устанавливаемые как на столе, так и на плите. Наличие круглого поворотного стола позволяет обрабатывать отверстия в деталях без их перемещения.

Вертикально-сверлильный станок модели 2Н125Л предназначен для выполнения широкого круга сверлильных операций: сверления, рассверливания, зенкерования, развертывания. На станке допускается нарезание резьб с ручным управлением реверсирования шпинделя. На станке можно обрабатывать детали на фундаментной плите. Наличие круглого поворотного стола позволяет обрабатывать отверстия в деталях без их перемещения по столу (либо с незначительным перемещением), что значительно облегчает обслуживание станка.

Принцип работы и особенности конструкции станка

Станок 2Н125Л относится к конструктивной гамме вертикально-сверлильных станков средних размеров (2Н118, 2Н125, 2Н125Л, 2Н135, 2Н150, 2Г175) с условным диаметром сверления соответственно 18, 25, 35, 50 и 75 мм. По сравнению с ранее выпускавшимися станками (с индексом А) станки новой гаммы имеют более удобное расположение рукояток управления коробками скоростей и подач, лучший внешний вид, более простую технологию сборки и механической обработки ряда ответственных деталей, более совершенную систему смазки. Агрегатная компоновка и возможность автоматизации цикла обеспечивают создание на их базе специальных станков.

Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.

Наличие на станках 2Н125Л механической подачи шпинделя, при ручном управлении циклами работы.

Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.

На станке 2Н125Л допускается нарезание резьб с ручным реверсированием шпинделя.

Станки 2Н125Л снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя.

Категория размещения 4 по ГОСТ 15150-69.

Габарит рабочего пространства сверлильного станка 2Н125Л

Габарит рабочего пространства сверлильного станка 2н125л

Общий вид сверлильного станка 2Н125Л

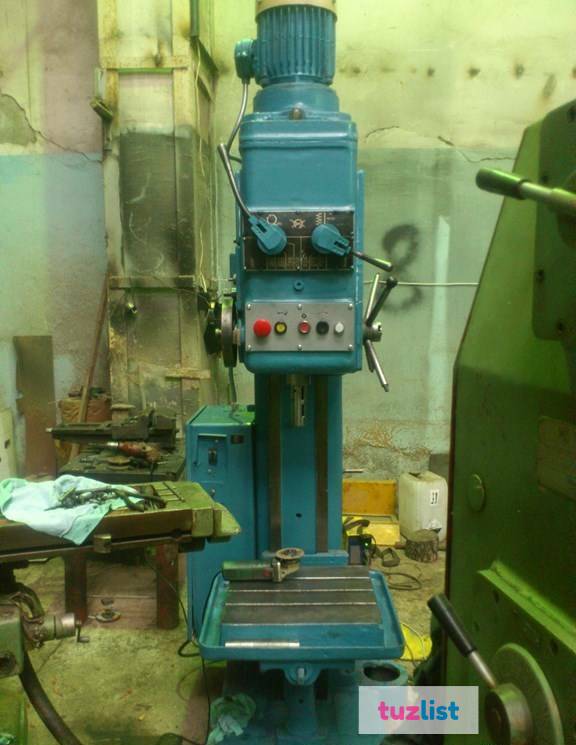

Фото сверлильного станка 2н125л

Фото сверлильного станка 2н125л

Расположение основных частей сверлильного станка 2Н125Л

Расположение основных узлов сверлильного станка 2н125л

Перечень основных частей сверлильного станка 2Н125Л

1. Привод 2Н125Л. 21.000
2. Тиски поворотные*) 2Н125Л.60.000
3. Охлаждение 2Н1251.80.000
4. Электрооборудование 2Н125Л.90.000
5. Коробка скоростей 2Н1251.20.000
6. Коробка подач 2Н1251.30.000
7. Шпиндель 2Н125Л.50.000
8. Колонна, стол, плита 2Н125Л.10.000
9. Механизм подъема стола 2Н125Л.11.000
10. Сверлильная головка 2Н125Л.40.000

Расположение органов управления сверлильным станком 2Н125Л

Расположение органов управления сверлильным станком 2н125л

Перечень органов управления сверлильным станком 2Н125Л

1. Вводной выключатель
2. Кнопка включения левого вращения шпинделя
3. Кнопка включения правого вращения шпинделя
4. Лампа контроля сети
5. Кнопка «Стоп»
6. Рукоятка переключения скоростей
7. Рукоятка переключения подач
8. Кнопка включения ручной подачи
9. Рукоятка механизма подач
10. Кулачок для настройки глубины обработки
11. Квадрат для ручного перемещения сверлильной головки
12. Тумблер включения охлаждения
13. Тумблер проворота шпинделя
14. Выключатель освещения

Кинематическая схема вертикально-сверлильного станка 2Н125Л

Кинематическая схема вертикально-сверлильного станка 2н125л

Схема кинематическая вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Схема расположения подшипников вертикального сверлильного станка 2Н125Л

Схема расположения подшипников вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Конструкция основных узлов вертикально-сверлильного станка 2Н125Л

Коробка скоростей

Коробка скоростей вертикального сверлильного станка 2н125л

Коробка скоростей вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Коробка скоростей (рис.6) сообщает шпинделю различные числа оборотов, что осуществляется двумя передвижными тройчатками. Опоры валов коробки скоростей размещены в двух плитах: верхней 5 и нижней I, которые стянуты между собой четырьмя стяжками 4. Механизм коробки скоростей приводится во вращение от электродвигателя через эластичную муфту и зубчатую передачу. Последний вал коробки скоростей представляет собой полую гильзу 3, шлицевое отверстие которой передает вращение шпинделю станка. На этой же гильзе крепится шестерня 2 привода коробки подач.

Переключение блоков шестерен коробки скоростей осуществляется от одной рукоятки, которая имеет по три фиксированных положения по окружности и вдоль оси. Рукоятка 6 располагается на лицевой поверхности сверлильной головки и через шестерню 7 и круговую рейку 8 перемещает две штанги 9 и 10, на которых закреплены вилки, связанные с переключаемыми блоками. Дополнительная фиксация положения блоков шестерен производится за счет фиксации штанг 9 и 10 при помощи шариковых фиксаторов. Все валы коробки скоростей шлицевые, что значительно упрощает сборку. Все механизмы коробки скоростей собираются отдельно и монтируются в сверлильной головке. Смазка механизмов коробки скоростей так же, как и прочих механизмов в сверлильной головке, производится от шестеренного насоса, имеющегося в коробке подач. Для контроля работы маслонасоса имеется специальный маслоуказатель в корпусе привода.

Привод станка

Привод вертикального сверлильного станка 2н125л

Привод вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Привод (рис.7) служит для обеспечения эластичной связи вала электродвигателя с коробкой скоростей станка.

Привод состоит из отдельного корпуса I, на котором монтируется электродвигатель. На валу электродвигателя закрепляется полумуфта 2, которая при помощи пальцев 3 и резинового кольца 4 передает вращение полумуфте-шестерне 5. Полумуфта-шестерня зацепляется с первичной шестерней коробки скоростей.

Коробка подач

Коробка подач вертикального сверлильного станка 2н125л

Коробка подач вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Коробка подач (рис.8) представляет собой трехваловый механизм, смонтированный в отдельном литом корпусе 4. Привод коробки подач осуществляется от шестерни 5, сидящей на гильзе 3 (рис.6) коробки скоростей.

На первом валу коробки подач имеется передвижной блок-шестерня 2 (рис. 8) , при помощи которого осуществляется три автоматические подачи шпинделя. Переключение блоков-шестерен осуществляется одной ручкой 3, которая при помощи шестерен 5 передвигает вилку б, связанную с переключаемым блоком.

Фиксация положения блоков-шестерен производится за счет фиксации ручки 3 и шарикового фиксатора, имеющегося в вилке 6. На выходном валу коробки подач установлена шестерня I, передающая вращение на червяк механизма подач.

Предохранительная муфта служит для выключения механической подачи при достижении заданной глубины обработки и находится на входном валу сверлильной головки.

Сверлильная головка вертикально-сверлильного станка 2Н125Л

Сверлильная головка вертикального сверлильного станка 2н125л

Сверлильная головка вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Сверлильная головка (рис.9) представляет собой чугунную отливку коробчатого сечения, в которой монтируются все основные узлы станка: коробка скоростей, коробка подач, шпиндель и механизм подач.

Первые три узла собираются отдельно и крепятся только к сверлильной головке.

Механизм подачи, состоящий из червячной передачи, горизонтального вала с реечной шестерней, лимба со связанными с ним деталями, рукояток, кулачковых и храповых обгонных муфт, является составной частью сверлильной головки.

Механизм подачи приводится в движение от коробки подач (см. рис.8) через перегрузочную муфту и предназначен для выполнения следующих функций:

• ручной подвод инструмента к детали
• включение рабочей подачи
• ручное опережение подачи
• выключение рабочей подачи
• ручной отвод шпинделя вверх
• ручная подача, используемая обычно при нарезании резьбы

Принцип работы механизма подачи заключается в следующем: при вращении штурвала 8 на себя проворачивается кулачковая муфта 12, которая через ступицу-полумуфту 14 вращает вал-шестерню 17 реечной передачи. Происходит ручная подача шпинделя.

Когда инструмент подойдет к детали, на валу-шестерне 17 возрастает крутящий момент, который не может быть передан зубцами кулачковой муфты 12, и ступица-полумуфта 14 перемещается вдоль вала-шестерни 17 до тех пор, пока торцы кулачковой муфты не станут друг против друга.

В этот период кулачковая ступица-полумуфта 14 проворачивается свободно относительно вала-шестерни на 20°. Угол 20° ограничивается пазом на муфте и штифтом 10.

На ступице-полумуфте 14 сидит двухсторонний храповый диск 15, связанный со ступицей-полумуфтой собачками 7. При смещении ступицы-полумуфты 14 влево храповый диск 15, преодолевая пружину 13, также смещается влево и зубцы диска входят в зацепление с зубцами второго диска б, прикрепленного к червячному колесу 16. Таким образом вращение от червяка I передается реечному валу-шестерне 17 и происходит механическая подача.

При дальнейшем вращении штурвала 8 при включенной подаче собачки 7 ступицы-полумуфты 14 проскакивают по зубцам внутренней стороны диска 15 и, таким образом, производится ручное опережение механической подачи.

При ручном выключении подачи штурвалом 8, повернув его в обратном направлении на 20° относительно вала-шестерни 17, на котором он сидит, зуб его кулачковой муфты 12 становится против впадины ступицы-полумуфты 14, которая вследствие осевой силы, возникающей благодаря наклону зубцов диска 15 и специальной пружины 13, смещается вправо и расцепляет диски и механическая подача прекращается.

Как указывалось выше, механизм подачи допускает ручную подачу шпинделя штурвалом 8. Для этого колпачок 9 необходимо переместить влево до отказа. При этом штифт II входит в паз муфты 12 и не дает ей возможности повернуться на 20°.

На левой стенке сверлильной головки смонтирован лимб 4, который во время подачи шпинделя приводится во вращение через пару шестерен 2 и 5.

Лимб предназначен для визуального отсчета глубины обработки и для настройки кулачка отключения автоматической подачи при достижении нужной глубины сверления.

Для визуального отсчета глубины обработки инструмент доводят вручную до контакта с обрабатываемой деталью и левой рукой устанавливают кольцо 3 в нужное положение. Отсчет глубины обработки производится по шкале на цилиндрической поверхности кольца 3. Для настройки кулачка на торцевой поверхности корпуса лимба имеется Т-образный паз.

Шпиндель

Шпиндель в сборе вертикального сверлильного станка 2н125л

Шпиндель в сборе вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Шпиндель вертикального сверлильного станка 2н125л

Шпиндель вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Шпиндель I (рис. 10) смонтирован на шариковых подшипниках. Осевое усилие подачи воспринимается передним упорным подшипником. Подшипники расположены в гильзе 2 шпинделя, которая при помощи реечной передачи имеет возможность перемещаться вдоль оси.

Регулировка подшипников шпинделя производится при помощи гайки, расположенной над верхней опорой шпинделя.

Форма и размеры конца шпинделя выполнены в соответствии с ГОСТ 2701-44.

Тиски поворотные

Тиски (рис. II) устанавливаются в кронштейне стола. Тиски предназначаются для легких сверлильных работ, не требующих высокой точности. Тиски могут поворачиваться и устанавливаться под любым углом относительно оси сверла.

В двух взаимно перпендикулярных положениях тиски зажимаются дополнительным клиновым зажимом, который является также фиксатором.

Настройка и наладка сверлильного станка 2н125л

Наладка станка на обычную работу заключается в установке стола и сверлильной головки в необходимые для работы положения, зажиме их на колонне и установке необходимых чисел оборотов и подач шпинделя.

Кроме обычной работы с механической подачей, на станке 2н125л можно работать со следующими циклами:

• с ручной подачей шпинделя;
• с выключением подачи на заданной глубине.

Наладка станка на работу с ручной подачей для включения ручной подачи колпачок с накаткой, расположенной в центре крестового штурвала, следует отдать от себя до отказа.

Наладка станка на работу с выключением подачи на заданной глубине

Для наладки станка на работу с выключением подачи на заданной глубине необходимо:

• а) установить инструмент в шпинделе, деталь на столе либо на плите;
• б) опустить шпиндель до упора инструмента в деталь;
• в) лимб по сверлильной головке установить так, чтобы против указателя находилась цифра, соответствующая глубине обработки с учетом конуса инструмента;
• г) кулачок закрепить так, чтобы его правый торец совпадал с соответствующей риской на лимбе.

После включения вращения шпинделя и подачи начнется обработка детали; по достижении нужной глубины подача прекратится, шпиндель будет продолжать вращаться.

Примечание. На станке допускается нарезание резьбы с ручным реверсированием электродвигателя главного движения кнопками правого и левого вращения.

Регулирование сверлильного станка 2н125л

После установки станка на фундаменте, смазки механизмов станка и подключения к электрической сети не требуется никаких дополнительных регулировок. Однако в процессе эксплуатации первоначальная (заводская) регулировка может нарушиться и потребуется дополнительная регулировка некоторых механизмов станка.

Предохранительная муфта механизма подачи должна быть отрегулирована на осевое усилие на шпинделе 560 кгс.

Для регулирования этой муфты необходимо снять крышку на правой стороне сверлильной головки и при помощи гайки на штанге вилки предохранительной муфты уменьшить или увеличить натяжение пружины. Регулировку муфты нужно производить по динамометру.

Регулировка направляющих сверлильной головки производится винтами на правой стороне сверлильной головки.

Зажим сверлильной головки производится в двух точках рукоятками, расположенными также на правой стороне сверлильной головки.

Регулирование механизма главного движения ступенчатое.

Управление механизма главного движения однорукояточное с непосредственным указанием числа оборотов.

Регулирование механизма подач ступенчатое.

Наибольшая сила подачи, допускаемая механизмом подач, 560 кгс.

Управление однорукояточное с непосредственным указанием подач.

Электрооборудование и электрическая схема сверлильного станка 2Н125Л

Электрическая схема вертикально-сверлильного станка 2н125л

Схема электрическая вертикально-сверлильного станка 2Н125Л. Скачать в увеличенном масштабе

Электрооборудование вертикально-сверлильного станка 2Н125Л

На станке установлен короткозамкнутый асинхронный электродвигатель. На станке могут применяться следующие величины напряжения переменного тока частотой 50 или 60 Гц:

• силовая цепь 220, 380, 440 В
• цепь управления 110 В
• цепь местного освещения 24 В
• цепь сигнализации 24 В

Установочный чертеж вертикально-сверлильного станка 2Н125Л

Установочный чертеж вертикально-сверлильного станка 2н125л

Читайте также: Заводы производители сверлильных станков в России

2Н125Л станок вертикально-сверлильный облегченный.

Видеоролик.

Технические характеристики станка 2Н125Л

Наименование параметра	2Н125	МН25н	2Н125л	МН25л	2Н135	2Н150
Основные параметры станка
Наибольший диаметр сверления в стали 45,(Нарезания резьбы) мм	25	20	25	25 (М18)	35	50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	60..700	650	0..700	25..700	30..750	0..800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм	690. .1060		845..1060	845..1060	700..1120	700..1250
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	250	200	250	250	300	350
Рабочий стол
Размеры рабочей поверхности стола, мм	400 х 450	320 х 360	Ø 400	Ø 400	450 х 500	500 х 560
Размеры рабочей поверхности плиты, мм			500 х 500	500 х 500
Число Т-образных пазов Размеры Т-образных пазов	3	3	1	1	3	3
Наибольшее вертикальное перемещение стола (ось Z), мм	270	350	525	525	300	360
Перемещение стола на один оборот рукоятки, мм			1,75	1,75
Шпиндель
Наибольшее перемещение (установочное) шпиндельной головки, мм	170	300	215	215	170	250
Наибольшее перемещение (ход) шпинделя, мм	200	150	150	150	250	300
Перемещение шпинделя на одно деление лимба, мм	1,0	1,0	1,0	1,0	1,0	1,0
Перемещение шпинделя на один оборот маховичка-рукоятки, мм	122,46				122,46	131,68
Частота вращения шпинделя, об/мин	45. .2000	180..2800	90..1400	90..1400	31,5..1400	22,4..1000
Количество скоростей шпинделя	12	9	9	9	12	12
Наибольший допустимый крутящий момент, Нм	250		88	88	400	800
Конус шпинделя	Морзе 3	Морзе 3АТ6	Морзе 3	Морзе 3АТ6	Морзе 4	Морзе 5
Механика станка
Число ступеней рабочих подач	9	6	3	3	9	12
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1..1,6	0,1..0,56	0,1; 0,2; 0,3	0,1; 0,2; 0,3	0,1..1,6	0,05..2,24
Управление циклами работы	Ручное	Ручное	Ручное	Ручное	Ручное	Ручное
Наибольшая допустимая сила подачи, кН	9		5,6	5,6	15	23,5
Динамическое торможение шпинделя	Есть	Есть	Есть	Есть	Есть	Есть
Привод
Электродвигатель привода главного движения, кВт	2,2	1,5	1,5	1,5	4,0	7,5
Электронасос охлаждающей жидкости Тип	Х14-22М		ПА-22		Х14-22М	Х14-22М
Габарит станка
Габариты станка, мм	785 х 915 х 2350	730 х 650 х 1980	770 х 786 х 2235	770 х 780 х 2285	2535 х 825 х 1030	2930 х 890 х 1355
Масса станка, кг	880	620	620	620	1200	1870

Список литературы

1. Универсальный облегченно-упрощенный вертикально-сверлильный станок 2Н125Л. Руководство по эксплуатации 2Н125Л.00.000 РЭ, 1983
2. Барун В.А. Работа на сверлильных станках,1963
3. Винников И.З., Френкель М.И. Сверловщик, 1971
4. Винников И.З. Сверлильные станки и работа на них, 1988
5. Лоскутов B.В Сверлильные и расточные станки, 1981
6. Панов Ф.С. Работа на станках с ЧПУ, 1984
7. Попов В.М., Гладилина И.И. Сверловщик, 1958
8. Сысоев В.И. Справочник молодого сверловщика,1962
9. Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Паспорт на вертикально-сверлильный станок 2Н125 / Сверлильные станки / Stanok-online.ru

Рубрикатор

Разделы документации

Сверлильные станки

Станок универсальный вертикально-сверлильный модели 2Н125 используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначен для выполнения следующих операций:
— сверления;
— рассверливания;
— зенкования;
— зенкерования;
— развёртывания и подрезки торцев ножами;

Наличие на станке механической подачи шпинделя, при ручном управлении циклами работы, допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твёрдых сплавов.

Станок снабжён устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя.

Скачать бесплатно паспорт к вертикально-сверлильному станку 2Н125

Комментарии

Новости компаний

все

• Индустриальный парк «ОКА» приветствует первого резидента


  Новости сферы

• Завод УГМК «Электросталь Тюмени» признан главным событием 2013 года в металлургии России


  Новости сферы

• Правительства края ждет 100 миллиардов инвестиций в металлургию


  Новости сферы

• Рельсы для российских железных дорог изготовят в Челябинске по уникальной технологии


  Новости сферы

Новые компании

все

• Индустриальный парк ОКА МУРОМ

  Индустриальный парк «ОКА» — это промышленная территория, обладающая полноценной инфраструктурой и полностью обеспеченная энергоносителями и сетями

  Презентация — *. pdf

  Металлообработка

• ООО ПКФ КРИСТАЛЛ

  Крупнейший в России производитель серийных портальных  машин  термической (плазменной и газовой) резки металла с ЧПУ с двадцатилетним производственным опытом. Собственные разработки, полный производственный цикл, высокий профессионализм сотрудников, клиентоориентированность, техническое сопровождение оборудования на протяжении всего цикла эксплуатации – сильные стороны завода ПКФ Кристалл.

  Металлообработка

• ООО «НеоИнжиниринг»

  Металлообработка. Изготовление даже одной детали. По чертежам, по образцу, по изношенному образцу, и даже со слов заказчика. Из отечественных, импортных материалов или подберем аналог.

  Металлообработка

• ООО «ФЕТ»

  ООО «ФЕТ» многопрофильная транспортно-экспедиторская компания по международному аутсосингу. Мы ведем свою деятельность по трём основным направлениям: грузовые перевозки, поставка станков и оборудования из Китая под индивидуальный заказ

  Металлообработка

• Портал Stanok-online.ru

  На сайте представлены материалы такие как: паспорта на станки, паспорта на пресса и другое КПО, схемы и чертежи, технические характеристики и другая дополнительная литература…

  Документация на станки

Услуги

все

• Металлообработка, токарные работы, фрезерные работы, конструкторские работы

  Металлообработка. Изготовление даже одной детали. По чертежам, по образцу, по изношенному образцу, и даже со слов заказчика. Из отечественных, импортных материалов  или подберем аналог.

  Металлообработка

• Производство крученой сетки из проволоки

  Сетки изготавливаются из низкоуглеродистой термически обработанной проволоки без покрытия или оцинкованной

  Металлообработка

Вакансии

все

• Начальник цеха металлообработки


  Вакансии в металлообработке

технические характеристики и консультация по выбору

Вертикально-сверлильный станок может выполнять различные работы по развертыванию, а также развертыванию. Кроме того, на деталях можно делать идеально ровные отверстия разного диаметра. На промышленных предприятиях с помощью этих агрегатов занимаются подрезкой. Для этой цели лучше всего подходят различные фрезерованные детали. В свою очередь шпиндель позволяет работать со стальными, а также чугунными поверхностями. Кроме того, можно резать заготовки из цветного металла.

Сверлильный станок в сборе

Вертикально-сверлильный станок имеет главный привод в верхней части. Под ним находится специальный ящик. С его помощью вы можете изменить скорость работы устройства. Поддержите коробку двумя плунжерными насосами. Система подачи расположена над шпинделем. Затем идет плита, на которую крепится заготовка. Электродвигатель машины находится в специальном шкафу. Справа от него находится система охлаждения. Для управления устройством предусмотрено множество кнопок, а также ручек.

Система охлаждения активируется отдельным краном, который находится в верхней части машины. Для перемещения стола есть ручка. При этом голова машины тоже будет двигаться. Кнопка включения расположена сбоку устройства. Также имеется рычаг для вращения шпинделя. Скорости, в свою очередь, переключаются отдельным винтом. Для среза глубины обработки в механизме предусмотрен лимб. Кроме всего прочего, необходимо изолировать выключатель насоса. Он расположен в нижней части бурильной машины. Для контроля глубины резания используйте кулачок. Автоматический реверс привода активируется рычагом. Для управления механизмом подачи предусмотрен отдельный рычаг. Схема вертикально-сверлильного станка представлена ​​ниже.

Как выбрать сверлильный станок?

В первую очередь следует определиться с функциональной частью машины. Как правило, производители выпускают универсальные модели для развертывания, сверления и развертывания. Потребляемая мощность аппарата должна быть не менее 600 Вт. Напряжение автомата разное. Патроны устанавливаются в пределах от 1 до 16 мм. Конусы шпинделя выпускаются разных классов и подбираются отдельно. Его вылет должен быть не менее 170 мм в диаметре. При этом размер свободного хода должен составлять примерно 80 мм. В целом шпиндель легко регулируется. Минимальное расстояние между ним и столом 510 мм. При этом возможно снять до 700 мм.

Столы для станков доступны в разных размерах и зависят от модели. В среднем его длина и ширина составляют 300 мм. При этом основание устройства должно быть не менее 400 на 300 мм. Средний диаметр колонны 70 мм. Количество скоростей в механизме зависит от блока машины. Обычно бывает около 12 передач. При этом скорость колеблется от 180 до 2500 в минуту. В последнюю очередь следует обратить внимание на Т-образный паз сверлильного станка. Он не должен иметь дефектов. Средний вес устройства колеблется в районе 60 кг. Длина модели должна быть примерно 900 мм, ширина — 500 мм, а высота — 300 мм. В этом случае лучше не отдавать предпочтение компактным машинам. Средняя цена на эти агрегаты составляет 300 тысяч рублей.

Станки торговой марки «Прома»

В целом станки (вертикально-сверлильные) фирмы «Пром» успели зарекомендовать себя с положительной стороны. Отдельно можно отметить хорошую скорость оборотов. Кроме того, многие модели имеют возможность выбора направления вращения шпинделя. При этом заниматься обычными сверлильными работами вполне комфортно. С помощью лимба можно очень точно управлять головкой устройства. Скорости меняются достаточно плавно. Кроме того, Proma уделяет большое внимание безопасности. Для этого был сделан очень прочный каркас. При этом все важные механизмы надежно спрятаны. Цены на них невысокие, поэтому машинки «Пром» доступны практически всем желающим.

Характеристики модели «Пром 2Н-125»

Данный вертикально-сверлильный станок имеет следующие технические характеристики: напряжение — 400 В, потребляемая мощность — 600 Вт. Отдельно стоит упомянуть картридж. Он изготовлен из стали и способен выдерживать большие нагрузки. Сверла в него можно устанавливать диаметром до 16 мм. Конус шпинделя класса «МК». При этом норма вылета составляет 170 мм. Ход шпинделя 100 мм. Расстояние между ним и столом 510 мм. При этом максимально шпиндель можно убрать на 710 мм.

Стол довольно крепкий. Его длина и ширина составляют 255 мм. Размеры основания 480 на 270 мм. В свою очередь диаметр колонны составляет 73 мм. Скорость в этой модели 12. Первая передача позволяет сделать минимум 180 оборотов в минуту. При этом максимум может достигать 2700 об/мин. Общая высота сверлильного станка составляет 1050 мм. При этом его масса составляет 59 кг. Вертикально-сверлильный станок «2н125» наиболее подходит для мелкосерийного производства. Стоимость его на рынке колеблется в районе 280 тысяч рублей.

Чем отличается станок «Прома 2Н-135»?

Станок вертикально-сверлильный «2н135» идеально подходит для нарезания резьбы. Кроме того, он способен делать отверстия разной глубины. При этом скорость вращения большая. Блок управления на машине качественный. Угол шпинделя можно легко отрегулировать. Напряжение этого станка 230 В. При этом параметр потребляемой мощности составляет 750 Вт. Максимальный диаметр сверла 16 мм. Конус шпинделя класса МК. К столу он способен подойти максимум на 470 мм. Максимальное расстояние шпинделя 680 мм. Стол в этом сверлильном станке установлен размером 300 на 300 мм.

Доступна колонна диаметром 73 мм. Скоростей, как и в предыдущей модели, предусмотрено производителем 12. Можно работать не менее 180 оборотов в минуту. Максимальная производительность составляет 2740 об/мин. Общая высота этой машины составляет 1065 мм. Скорость вылета составляет 195 мм. В свою очередь ход шпинделя составляет 80 мм. База машины размером 485 на 275 мм. Общий вес устройства 66 кг. Подводя итог, можно сказать, что данная модель не подходит для серийного производства. Стоит этот вертикально-сверлильный станок (рыночная цена) около 330 тысяч рублей.

Станки фирмы «Мако»

«Мако» — российская компания, давно занимающаяся производством различного оборудования. Она также продает станки (вертикально-сверлильные). Как правило, они предназначены исключительно для обработки отверстий, а также резки металлических деталей. Рабочие столы станков довольно большие. Ширина направляющего паза 18 мм. Стол можно поднять на высоту 300 мм. Конус шпинделя установлен по классу Морзе. Движение пера у них довольно сложное. Частотный диапазон широкий. Показатель осевого усилия на шпинделе 15 000 Н. Для моделей предусмотрено количество подач. 9. Регулировочная головка способна перемещаться на расстояние до 170 мм. Вес заготовки не может весить более 600 кг. При этом средний вес станка (вертикально-сверлильного) составляет около 1500 кг.

Обзор станка «Мако 2С123»

Размер рабочей поверхности 500 на 500 мм. Максимальный диаметр сверления 32 мм. В этом случае можно сделать отверстие не менее 3 мм. Предусмотрено количество Т-образных пазов. 3. Ширина направляющего механизма 20 мм. Шпиндель от стола может быть удален максимум на 750 мм. Подъем основания возможен только на 300 мм. Расстояние от шпинделя до колонны 250 мм.

Конус в устройстве класса Морзе. Перемещение пиноли на станке осуществляется на расстояние не более 20 мм. Крутящий момент составляет 400 Нм. При этом максимальное усилие на шпиндель составляет 15 000 Н. Количество механических подач всего 9. Мощность двигателя 4 кВт. Буровую головку можно перемещать до 170 мм. Заготовки весом более 600 кг использовать нельзя. Вес машины в собранном виде 1500 кг.

Модели «Хольцмен»

«Хольцмен» — украинский бренд. Эта компания недавно начала производство сверлильных станков, поэтому большого ассортимента не предлагает. В целом большинство моделей имеют стандартные характеристики и ничем не выделяются. Из недостатков можно отметить высокую стоимость станков. Шпиндели в устройствах качественные, нареканий нет. Однако механизм управления довольно неудобен. В первую очередь это связано со столом станка. Уклон очень маленький, поэтому нет возможности работать со многими деталями. Всего производителем предусмотрено всего 3 ступени автоподачи. В остальном характеристики машин нормальные.

Характеристики «Хольцмен В-183»

Напряжение данного станка вертикально-сверлильного (настольного) составляет 400 В. При этом номинальная мощность составляет 1 кВт. Максимально машина способна выдавать до 1,5 кВт. Диапазон бурения довольно широк. Нарезка резьбы возможна до 20 мм. Ход 160 мм. Максимальное удаление шпинделя от стола возможно на расстоянии 350 мм. Подача головки 320 мм. Стол можно наклонять максимум на 45 градусов влево и вправо. При этом голова также может менять положение.

Конус шпинделя в данной модели установлен в классе «МК». Смена оборотов осуществляется с помощью редуктора. На минимальной скорости выполняются не менее 70 об/мин. Максимально можно разогнать до 2600 об/мин. Скорость в этом сверлильном станке 12. Ассортимент автоподатчика достаточно широк. Всего 3 ступени, диаметр колонны 120 мм. В данном случае размер стола составляет 500 на 450 мм. Основание с разветвителем имеет длину 12 мм. Охлаждение в этой модели предусмотрено. Все это позволяет длительное время работать без перерыва. Из особенностей можно выделить наличие подсветки.

Подведение итогов

Рассмотрев многие модели, можно отметить компанию «Прома». В целом их станки (вертикально-сверлильные) — хороший выбор по соотношению цена/качество. Кроме того, следует отметить достойные характеристики и удобство управления. Производители позаботились о безопасности рабочего места, и это радует. Среди прочего, следует отметить широкий модельный ряд машин. Все это заставляет отдавать предпочтение моделям торговой марки «Прома». Однако среди специалистов существуют разные точки зрения, поэтому при выборе необходимо доверять не только характеристикам.

знакомый с тех пор — Traducción al español — ejemplos inglés

Премиум

Исторический

Избранное

Публицидад

Скачать для Windows Бесплатно

Приложение Descargue nuestra бесплатно

Публицидад

Публицидад

Sin anuncios
в версии Premium

Su búsqueda puede llevar a ejemplos мошенник expresiones vulgares.

Su búsqueda puede llevar a ejemplos con expresiones coloquiales.

знакомый дерзкий

конос десде

коноцида десде

знакомые я

Традиционная техника окунет вас в мир ностальгической атмосферы, знаком со времен игровых консолей.

A las técnicas convencionales te sumergen en mundo de ambiente nostalgico y знакомый десде лос диас де лас консолас де juegos.

В эти дни я почувствовал аромат морского бриза и шум волн, с которыми, как мне казалось, я был знаком с детства.

Estos días sentí un Aroma de Brisa Marina y el Sonido de olas con las cuales me sentía фамильяр дерзкий ла ниньес.

Тапье организовал первую выставку Джексона Поллока в Париже в 1952 году и представил европейской публике группу японских художников Gutai, с которой он был знаком с 1957 года.

Tapié organizó la primera exposición de Pollock en Paris en 1952, e introdujo el arte de Gutai en Europe, un grupo de artistas japoneses que el conoce Desde 1957.

У России свой взгляд на джихадистов, с которыми она знакома с 1978 года, когда они пришли протянуть руку помощи афганским пуштунам против коммунистического правительства в Кабуле.

Rusia tiene su propia visión sobre los yihadistas, a los que conoce desde 1978, cuando estos acudieron en ayuda de los pashtunes contra el gobierno comunista de Kabul.

У меня есть одна очень близкая подруга Елена, с которой я знаком с детства.

Yo tengo una amiga Elena muy próxima, que soy conocida desde la infancia.

Сегодня речь пойдет о знакомом еще с середины прошлого века вертикально-сверлильном станке 2Н125.

Hoy vamos a hablar de una conocida desde mediados del siglo pasado, вертикальный 2N125 máquina de perforación.

Старые добрые «Крестики-нолики» знакомы с детства.

El buen viejo «Крестики-нолики» имеет фамильяра от la infancia.

Вместе с математической формулировкой квантовой механики, в значительной степени благодаря Джону фон Нейману, это дало трактовку знаком с примерно 1930 года.

Junto con la Formulación matemática de la mecánica cuántica, en gran medida debido a John von Neumann, esto dio el tratamiento que ha sido , знакомый с alrededor de 1930.

Electronic Games писала в 1983 году, что аркадная версия Popeye поначалу казалась «еще одной вариацией темы, ставшей слишком знакомой с года».0093 Донки Конг».

Electronic Games escribió en 1983 que la аркадная версия Popeye al principio parecía ser «другие вариации темы, которую вы знаете из знакомых desde Donkey Kong».

Достижение Баркера заключалось в изощренных манипуляциях с перспективой, не встречавшихся в предшественниках панорамы, широкоугольной «перспективе» города , знакомой с 900 г.0093 XVI век, или «Длинный вид Лондона с Бэнксайда» Вацлава Холлара, выгравированный на нескольких смежных листах.

El logro де Баркер involucró sofisticadas manipulaciones де ла перспектива дие не се encontraron ан лос predecesores дель панорама, ла перспектива де гран угловой де уна ciudad знакомый Desde эль сигло XVI о грабада ан вариас hojas contiguas.

Знаком с 9 лет0093 детские снежинки на окнах никто не отменял.

Familiar Desde la infancia, los copos de nieve en las ventanas no cancelaron a nadie.

Валериана Знакомая с детства «валериана» — одно из самых популярных успокоительных средств.

Valeriana Familiar Desde la infancia, «valeriana» — uno de los sedantes más Populares.

Этот , вероятно, должен выглядеть знакомым, так как мы только что выпустили на этой неделе.

Éste probablemente le podría parecer , знакомый с que lo acabo de publicar esta semana.

Я уверен, что вы найдете много дел знакомыми с тех пор, как вы и ваши люди были ответственны.

Estoy seguro que encontraras muchos casos familyes ya que tu y tu gente fueron los responsables.

В другом смысле оно представляло собой пример знакового события, с которым мы стали слишком хорошо знакомы после убийства Кеннеди.

Pero эс también ип ejemplo эмблематико дель типо де acontecimientos мистериос дие пор desgracia себе хан vuelto frecuentes Desde эль asesinato де Кеннеди.

Процесс заправки NGV должен быть очень знакомым, поскольку он почти идентичен процессу, используемому на местных заправочных станциях.

El proceso de reabastecimiento de combustible de un NGV nos resultsa , знакомый с todos, ya que es casi idéntico al proceso utilizado en las estaciones de gasolina locales.

Надеюсь, это выглядит знаком с , вы следовали этому рабочему процессу (по крайней мере) дважды.

Con suerte este ya te suena, porque имеет seguido este flujo de trabajo (al menos) dos veces.

Интерфейс, который он использует, очень знаком с , поскольку он основан на дизайне других традиционных продуктов Microsoft, таких как Office.

Использование интерфейса в Microsoft Math, результат знакомый аль estar basada en el diseño de otros productos tradicionales de Microsoft como Office.

А пока я связан общим правилом, с которым вы знакомы с Берлина и которое я должен применять.

Mientras tanto, estoy atado a un Reglamento General, que Ustedes conocen bien desde Berlin, y que debo aplicar.

Платон познакомился с детства мышлением Кратила и противоречием учению Гераклита, согласно которому все чувствительные объекты находятся в непрерывном выходе и нет о них науки какой-либо возможной; придерживался этого мнения позже.

Platón se Familizó Desde niño con la mentalidad de Cratilo y fue partidario de la doctrina de Heraclito, según la cual todos los objetos sensibles están en una continua fluencia y no hay sobre ellos ciencia alguna posible; Esta opinión la conservó más tarde.
