Сварные швы на чертежах | Tekla User Assistance

1. Главная
2. Tekla Structures
3. Create drawings
4. Edit drawings
5. Building objects in drawings
6. Сварные швы на чертежах

Tekla Structures

2021

Tekla Structures

Tekla Structures отображает добавленные в модель сварные швы в виде собственно швов и меток сварных швов на чертежах. На чертежи можно вручную добавлять и метки сварных швов модели, и метки сварных швов чертежа. Метки сварных швов модели относятся к сварным швам, которые были созданы в модели. Метки сварного шва чертежа не имеют связанных с ними физических сварных швов в модели.

Tekla Structures отображает добавленные в модель сварные швы в виде собственно швов и меток сварных швов на чертежах. Метки сварных швов также можно вручную добавлять на открытые чертежи.

Понятия, связанные со сварными швами

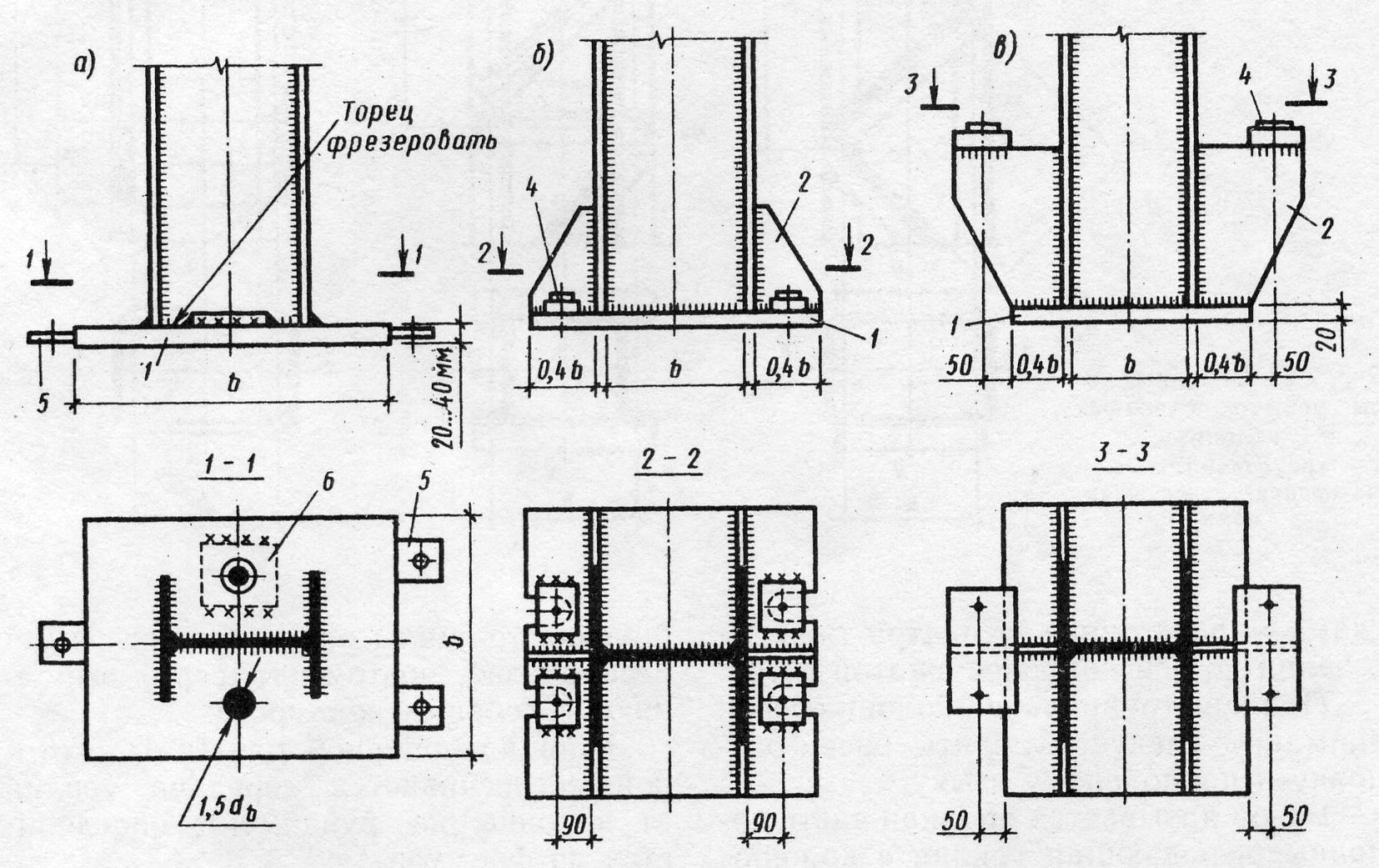

Сварные швы модели отображаются на чертежах в виде меток сварных швов или сварных швов. Сварными швами и метками сварных швов можно управлять отдельно. Например, можно отобразить сварные швы на одном виде чертежа, а метки сварных швов — на другом.

Сварные 3D-швы модели являются представлениями сварных швов на практике.Твердотельные элементы сварных швов на чертежах — это представления сварных швов в моделях. Сварной стык — это часть сварного шва, где вычерчивается твердотельный элемент. Сварной шов может состоять из нескольких сварных стыков.

Твердотельные элементы сварных швов отображаются на чертежах в следующих случаях.

• Твердотельные элементы сварных швов отображаются на чертежах для тех типов сварных швов, для которых имеются соответствующие твердотельные объекты. Если у сварного шва нет соответствующего твердотельного объекта, в модели он будет показан в виде шестиугольного местозаполнителя и изображаться на чертежах в виде твердотельного элемента он не будет.

• Сварные швы с пользовательскими поперечными сечениями также поддерживаются.

Твердотельные элементы сварных швов могут отображаться в виде контуров или кривых со скрытыми линиями или без них.

В первом примере сварные швы справа и посредине изображены с контурами и собственными скрытыми линиями. Сварной шов слева изображен в виде траектории сварки со скрытыми линиями:

Второй пример — поперечное сечение конструкции. Сварные швы слева и посредине изображены с контурами, а сварной шов справа изображен в виде траектории. Размеры сварных швов добавлены вручную.

Символы сварки внутри меток сварных швов указывают на свойства, заданные для сварного шва в модели или для метки сварного шва на чертеже. Ниже приведен пример сварного стыка модели (обозначен красным цветом) и метки сварного шва модели (обозначен зеленым цветом) на чертеже.

Помимо символов сварки, метка сварного шва также содержит опорную линию и стрелку. Стрелка соединяет опорную линию со стороной соединения со стрелкой. Сварные швы на стороне стрелки и на другой стороне детали могут иметь разные свойства сварки.

Размещение сварных швов

При сваривании деталей сварные швы можно размещать:

• только на сторонах стрелок;

• только на других сторонах;

• на сторонах стрелок и на других сторонах.

На приведенных ниже рисунках описываются основные принципы размещения сварных швов.

(1) Над линией

(2) Под линией

(3) Сторона стрелки сварного шва

(4) Другая сторона сварного шва

По умолчанию Tekla Structures помещает сварные швы над линией в соответствии со стандартом ISO. Изменить эту настройку и размещать стрелки под линией в соответствии со стандартом AISC можно с помощью расширенного параметра XS_AISC_WELD_MARK.

Свойства сварных швов модели

Для изменения свойств сварных швов модели необходимо изменить сварной шов в модели. При обновлении модели объекты и метки сварных швов обновляются на чертеже в соответствии с изменениями модели. На чертежах можно изменить содержимое и внешний вид меток сварных швов, созданных в модели, а также видимость, представление и внешний вид объектов сварки, созданных в модели.

Твердотельные элементы сварных швов можно отображать на чертежах отдельных деталей, сборок и чертежах общего вида. На чертежах общего вида можно изменять представление сварочных швов только на уровне вида и объекта, но не на уровне чертежа.

Добавленные вручную метки сварных швов

Чтобы добавить метки сварных швов на открытом чертеже:

• Выберите сварные швы и добавьте метку сварного шва, созданного в модели, с помощью команды Добавить метку сварного шва в контекстном меню.

• Добавьте метку сварного шва, созданного на чертеже, с помощью команды Метка сварного шва на вкладке Аннотации.

На открытый чертеж можно вручную добавить метки сварных швов. Tekla Structures создает метки сварных швов, используя текущие свойства в диалоговом окне Свойства метки сварного шва.

1. Удерживая клавишу SHIFT на вкладке Аннотации нажмите Метка сварного шва, чтобы открыть свойства метки сварного шва.
2. Введите или измените содержимое и внешний вид метки сварного шва.
3. Чтобы поместить метку сварного шва точно в указанное место и зафиксировать ее там, нажмите кнопку Поместить… и выберите фиксированная в списке Размещение.
4. Нажмите кнопку Применить или ОК, чтобы сохранить свойства.
5. Укажите местоположение метки сварного шва.

   Созданную метку сварного шва чертежа можно свободно перетащить в более подходящее место за ручку базовой точки выноски.

На первом рисунке ниже в этом примере показано диалоговое окно Свойства метки сварного шва на чертеже. Свойства метки сварного шва в диалоговом окне пронумерованы. На втором рисунке показано, как свойства метки сварного шва отображаются в метке сварного шва на чертеже. Номера элементов в метке сварного шва соответствуют номерам свойств в диалоговом окне. Под рисунками приведены описания обозначенных номерами свойств.

(1) Префикс сварного шва

(2) Размер сварного шва

(3) Тип сварки

(4) Угол сварки

(5) Значок контура сварного шва

(6) Значок обработки сварного шва

(7) Эффективная толщина

(8) Зазор между кромками

(9) Кромка/периметр; в данном случае обозначение сварки по периметру

(10) Заводской/монтажный; в данном случае обозначение монтажного сварного шва

К созданным в модели сварным швам можно добавить метки на открытом чертеже. Tekla Structures создает метки сварных швов модели, используя свойства, заданные для сварного шва в модели. Вы можете откорректировать настройки видимости и внешнего вида метки сварного шва на чертеже.

1. Откройте чертеж, содержащий сварные швы, созданные в модели.
2. Выполните одно из следующих действий:

3. Щелкните правой кнопкой мыши и выберите Добавить метку сварного шва.
4. Чтобы изменить видимость и внешний вид метки сварного шва модели:

Сварные швы модели — это сварные швы, созданные в модели. На чертежах они изображаются в виде собственно швов и меток сварных швов.

Пример 1

В этом примере на первом рисунке ниже показан пример свойств сварного шва в модели. Сварные швы добавляются в модель с помощью команд сварки на вкладке Металл на ленте. Некоторые из свойств сварки на рисунке пронумерованы; на втором рисунке показано, как эти свойства отображаются в метке сварного шва на чертеже. Номера элементов в метке сварного шва соответствуют номерам свойств в диалоговом окне.

(1) Кромка/периметр; в данном случае обозначение сварки по периметру

(2) Заводской/монтажный; в данном случае обозначение монтажного сварного шва

(3) Префикс сварного шва

(4) Тип сварки

(5) Размер сварного шва

(6) Угол сварки

(7) Значок контура сварного шва

(8) Значок обработки сварного шва

(9) Эффективная толщина

(10) Зазор между кромками

Пример 2

В примере ниже показан шахматный прерывистый шов. Длина установлена равной 50, а шаг — равным 100.

(1) Шахматный прерывистый шов

(2) Длина сегмента сварного шва

(3) Шаг (расстояние между центрами) сегментов сварного шва

Пример 3

В примере ниже показан нешахматный прерывистый шов. Длина установлена равной 50, а шаг — равным 100. Шаг указывается в метке сварного шва, если величина шага больше 0.0.

Пример 4

Ниже приведен пример непрерывного сварного шва.

Пример 5

В этом примере выбран шахматный прерывистый шов, а расширенный параметр XS_AISC_WELD_MARK установлен в значение FALSE для создания метки сварного шва по стандарту ISO.

Пример 6

В этом примере выбран шахматный прерывистый шов, как в предыдущем примере, однако расширенный параметр, XS_AISC_WELD_MARK установлен в значение TRUE для создания метки сварного шва по стандарту AISC.

Совет:

Инструкции по настройке символов сварки см. в разделе «Пользовательская настройка символов типа сварки» ниже в этой статье справки.

Свойства сварного шва задаются в модели. Выбрать свойства сварки, которые должны отображаться в метках сварных швов модели на чертежах, и откорректировать внешний вид этих меток можно в свойствах объекта Метка сварного шва.

Чтобы выбрать, какие свойства сварных швов модели должны отображаться, и изменить свойства меток сварных швов на уровне вида чертежа:

1. На открытом чертеже дважды щелкните рамку вида, чтобы открыть диалоговое окно Свойства вида.
2. Выберите Метка сварного шва, чтобы перейти к свойствам метки сварного шва.
3. В поле Номер сварного шва выберите, должен ли отображаться номер сварного шва (Нет/Да).
4. В области Видимость:

5. В областях Над линией, Под линией и Прочее снимите флажки в столбце Отображается рядом со свойствами, которые вы хотите скрыть из меток сварных швов.

   Обратите внимание, что если скрыть свойство Размер, будет также скрыто свойство Префикс, а если скрыть свойство Длина, будет также скрыто свойство Шаг.

6. Чтобы откорректировать свойства размещения, нажмите кнопку Поместить….
7. Нажмите кнопку Изменить.
8. Перейдите на вкладку Внешний вид и откорректируйте внешний вид текста и линий меток сварных швов.
9. Нажмите кнопку Изменить.

Пример

В первом примере показана метка сварного шва, в которой отображается целый ряд свойств:

Во втором примере все свойства в метке сварного шва скрыты, за исключением свойства Тип из областей Над линией и Под линией, а также свойства Примечание из области Прочее.

Совет:

• Также можно исключить сварные швы из чертежей по типу сварного шва; это делается с помощью расширенного параметра XS_​OMITTED_​WELD_​TYPE. В этом случае сначала необходимо задать значение свойства Предельный размер сварного шва.

• Также можно откорректировать некоторые типы символов сварки.

Представление и внешний вид объектов «сварной шов модели» можно изменять вручную на уровне объекта.

1. На открытом чертеже дважды щелкните сварной шов модели.

   Выбрать сварной шов модели будет легче, если активировать только переключатель выбора Выбрать чертежные сварные швы .

2. На вкладке Содержимое выберите желаемое Представление. Возможные варианты — Путь и Контур.

3. Укажите, требуется ли отображать Скрытые линии и Собственные скрытые линии.

4. На вкладке Внешний вид измените цвет и тип линий в областях Видимые линии и Скрытые линии.

5. Нажмите кнопку Изменить.

Примеры

В первом примере ниже сварные швы справа и посредине изображены с контурами и скрытыми линиями. Сварной шов слева отображается как траектория со скрытыми линиями.

Второй пример — поперечное сечение конструкции. Сварные швы слева и посредине изображены с контурами, а сварной шов справа изображен в виде траектории. Сварные швы справа и слева огибают угол детали. Размеры сварных швов проставлены вручную.

Совет:

Перед созданием чертежа можно задать автоматические свойства сварных швов для сварных швов модели. Также можно изменить свойства сварного шва на уровне вида на открытом чертеже. Для этого дважды щелкните рамку вида чертежа, содержащего объекты — сварные швы, и выберите Сварной шов в дереве параметров. На уровне чертежа и на уровне вида можно также изменить настройки видимости.

Сварные швы модели можно перетаскивать вдоль шва за базовую точку линии выноски метки сварного шва. Это позволяет оптимально располагать метки сварных швов для повышения читаемости чертежей. Метки сварных швов, добавленные на чертеж вручную и не связанные со сварными швами модели, можно перетаскивать произвольно.

Совет:

Если установить флажок Перетаскивание на чертежах (менюФайл > Настройки), выбрать базовую точку линии выноски и перетаскивать ее будет гораздо легче.

Ограничение. Перетащить базовую точку линии выноски на заднюю сторону двустороннего сварного шва нельзя.

1. Щелкните метку сварного шва рядом с базовой точкой линии выноски.

   Если флажки Интеллектуальный выбор и Перетаскивание на чертежах установлены, щелкать линию выноски не нужно, достаточно навести на нее указатель.

2. Удерживая левую кнопку мыши, перетащите базовую точку в новое место за ручку базовой точки линии выноски, которая находится на острие стрелки.

Пример

На первом рисунке ниже показаны сварные швы в модели.

На втором рисунке показаны метки сварного шва модели на чертеже. Темно-зеленым цветом обозначена область, в пределах которой можно перетаскивать базовую точку линии выноски меток сварных швов.

Чтобы на чертеже Tekla Structures для одинаковых сварных швов использовалась одна и та же метка и символ, можно объединить метки сварных швов.

1. Откройте чертеж.
2. Удерживая клавишу Ctrl, выберите метки сварных швов для объединения.
3. Щелкните правой кнопкой мыши и выберите Объединить в контекстном меню.

   Tekla Structures объединяет метки.

4. При необходимости объединенные метки сварных швов можно разделить, щелкнув метку правой кнопкой мыши и выбрав Разделить в контекстном меню.

Большинство символов типа сварки жестко закодированы, однако некоторые из них можно редактировать в редакторе символов.

Последние семь символов в списке Тип в свойствах объекта Сварной шов в модели и в диалоговом окне Свойства метки сварного шва на чертеже (см. рисунок ниже) берутся из файла TS_Welds.sym. Любой из этих семи символов можно отредактировать в редакторе символов, чтобы создать пользовательский символ сварки. Остальные символы сварки жестко закодированы. Обратите внимание, что символ в списке Тип в диалоговом окне при обновлении символа не изменяется.

1. Откройте редактор символов от имени администратора.
2. Выберите Файл > Открыть и перейдите к папке, в которой находится файл TS_Welds.sym.
3. Выберите файл и нажмите ОК.
4. Измените требуемый символ.

   При изменении символа необходимо, чтобы символ оставался в том же масштабе, что и другие символы. Если символ слишком велик и не помещается в поле, он может выходить за его границы:

5. Сохраните символ, выбрав Файл > Сохранить.

Дополнительные сведения о редакторе символов см. в документе Symbol Editor User’s Guide.

Was this helpful?

What is missing?

Назад
Далее

Символы сварки: схемы и типы

Сварка не может занять надлежащее место в качестве инженерного инструмента, если не предусмотрены средства для передачи информации от проектировщика рабочим.

Символы сварки позволяют разместить на чертежах полную информацию о сварке.

Схема условного обозначения сварных швов на технических чертежах, используемая в данном руководстве, соответствует методу проецирования «третьего угла».

Этот метод используется преимущественно в США.

Соединение является основой для обозначения сварки.

Базовая линия символа сварки (рис. 3-2) используется для обозначения типа сварного шва, его расположения, размеров, протяженности, контура и другой дополнительной информации.

Любое сварное соединение, обозначенное символом, всегда будет иметь сторону, указанную стрелкой, и другую сторону. Соответственно, термины «сторона стрелки», «другая сторона» и «обе стороны» используются здесь для определения положения сварного шва относительно соединения.

Конец символа сварки используется для обозначения процессов сварки и резки, а также спецификаций, процедур или дополнительной информации, которые будут использоваться при выполнении сварного шва.

Если сварщик знает размер и тип сварного шва, он имеет только часть информации, необходимой для выполнения сварного шва. Процесс, идентификация присадочного металла, который должен использоваться, требуется ли проклевка или зачистка корня, а также другие соответствующие данные должны быть связаны со сварщиком.

Обозначение, помещаемое в конце символа, указывающего на эти данные, устанавливается каждым пользователем. Если примечания не используются, хвост символа может быть опущен.

Символы сварки

Стандартное расположение элементов символа сварки — Рисунок 3-2

Элементы символа сварки

Различают термины «символ сварки» и «символ сварки».

• Символ сварки (рис. 3-3) указывает на желаемый тип сварки.
• Символ сварки (рис. 3-2) представляет собой символ сварки на чертежах.

Собранный «символ сварки» состоит из следующих восьми элементов или любого из этих элементов при необходимости:

• Справочная линия
• Стрелка
• Основные символы сварки
• Размеры и другие данные
• Дополнительные символы
• Символы отделки,
• Хвост,
• Спецификация
• Процесс или другие ссылки

Расположение элементов символа сварки относительно друг друга показано на рисунках 3-2 выше.

Основные символы сварки

Основные символы сварки

Символы сварки используются для обозначения процессов сварки, используемых при операциях соединения металлов, независимо от того, является ли сварка локализованной или «все вокруг», является ли она заводской или монтажной сваркой, а также контура сварных швов .

Эти основные обозначения сварки (обозначения дуговой и газовой сварки, обозначения контактной сварки, пайки твердым припоем, кузнечно-термитной, индукционной и проточной сварки) приведены ниже и проиллюстрированы на рис. 3-3.

Дополнительные символы

Эти символы используются во многих процессах сварки вместе с символами сварки и используются, как показано на рисунках 3-3.

Дополнительные символы дуговой и газовой сварки

Основные и дополнительные символы дуговой и газовой сварки – рис. 3-3

Эти сварные швы обозначаются ссылкой на процесс или спецификацию в хвостовой части символа сварки, как показано на рис. 3-4.

Рисунок 3-4

Когда требуется использование определенного процесса (рис. 3-5), процесс может быть обозначен одним или несколькими буквенными обозначениями, показанными в таблицах 3-1 и 3-2.

Определенная ссылка на процесс – Рисунок 3-5

Обозначение сварочных процессов буквами

Буквенные обозначения не были присвоены точечной сварке, контактной точечной сварке, дуговому шву, контактному шву и выступающей сварке, поскольку используемые символы сварки являются адекватными.

Обозначение процессов резания буквами

При отсутствии спецификации, процесса или другого символа хвост может быть опущен (рис. 3-6).

рис. 3-6

Другие распространенные обозначения сварных швов

На рисунках 3-7 и 3-8 показаны обозначения сварки по периметру и монтажной сварки, а также контактной точечной и контактной шовной сварки.

Символы сварки по всему периметру и полевой сварки

Точечная и контактная шовная сварка

Подробнее: Обозначения шва и контактной точечной сварки

Расположение Значение стрелки

Для обозначений угловой, канавочной, фланцевой, оплавлением и сварки с осадкой стрелка соединяет контрольную линию обозначения сварки с одной стороной соединения, а с этой стороны следует считать сторону соединения со стрелкой (рис. 3-9).

Символ угловой сварки со стороны стрелки

Сторона, противоположная стороне стрелки, считается другой стороной соединения (рис. 3-10).

Угловая сварка с другой стороны Символ

Обозначения выступающей сварки, точечной сварки, сварки сопротивлением, дугового шва, дуговой точечной сварки и сварки штекерным соединением

Для этих обозначений стрелка соединяет контрольную линию символа сварки с наружной поверхностью одного элемента соединения на осевой линии нужный сварной шов.

Элемент, на который указывает стрелка, считается боковым элементом стрелки.

Второй соединительный элемент считается другим лонжероном (рис. 3-11).

Символы сварки штекеров и пазов

Узнайте больше о символах сварки штекерным и пазовым соединением здесь.

Ближний элемент

Когда стык изображается на чертеже в виде области, параллельной плоскости проекции, и стрелка символа сварки направлена ​​в эту область, стрелочный боковой элемент стыка рассматривается как ближний член сустава, следуя обычным правилам черчения (рис. 3-11).

Символ сварки ближней стороны

Когда стык изображен на чертеже одной линией и стрелка символа сварки направлена ​​на эту линию, сторона стыка, указанная стрелкой, рассматривается как ближняя сторона стыка, следуя обычные правила черчения (рис. 3-12 и 3-13).

Обозначение сварки с V-образной канавкой со стороны стрелки

Обозначение сварки с V-образной канавкой с другой стороны

Расположение сварного шва относительно стыка

Сторона со стрелкой поместив символ сварки сбоку от контрольной линии по направлению к считывателю (рис. 3-14)

Сварные швы со стороны стрелки

Другая сторона

Сварные швы с другой стороны стыка показан путем размещения символа сварки сбоку от контрольной линии вдали от считывателя (рис. 3-15).

Сварные швы на другой стороне стыка

Обе стороны

Сварные швы на обеих сторонах стыка показаны путем размещения символов сварки по обеим сторонам контрольной линии, по направлению к считывателю и от него (рис. 3-16).

Без обозначения стороны

Символы пятна сопротивления, шва сопротивления, заусенца, сварки не имеют значения стороны стрелки или другой стороны, хотя дополнительные символы, используемые в сочетании с этими символами, могут иметь такое значение.

Например, символ контура заподлицо (рис. 3-3) используется в сочетании с символами точек и швов (рис. 3-17), чтобы показать, что один элемент открытой поверхности соединения должен быть заподлицо.

Символы точки сопротивления, шва сопротивления, оплавление и сварка внахлест должны располагаться по центру контрольной линии (рис. 3-17).

Обозначения точечного шва и сварки оплавлением или сваркой с осадкой

Ссылки и общие примечания

Обозначения со ссылками

Когда спецификация, процесс или другая ссылка используются с символом сварки, ссылка помещается в конце (рис. 3-4).

Символы без ссылок

Символы могут использоваться без спецификаций, процессов или других ссылок, когда:

1. На чертеже имеется примечание, подобное следующему: «Если не указано иное, все сварные швы должны быть выполнены в соответствии со спецификацией нет….»
2. Используемая процедура сварки описана в других источниках, например, в заводских инструкциях и технологических картах.

Общие примечания

Общие примечания, подобные приведенным ниже, могут быть размещены на чертеже для получения подробной информации о преобладающих сварных швах. Эту информацию не нужно повторять на символах:

1. «Если не указано иное, все угловые сварные швы имеют размер 5/16 дюйма (0,80 см)».
2. «Если не указано иное, корневые отверстия для всех сварных швов с разделкой кромок составляют 3/16 дюйма (0,48 см)».

Обозначение процесса

Когда требуется использование определенного процесса, этот процесс может быть обозначен буквенными обозначениями, приведенными в таблицах 3-1 и 3-2 (рис. 3-5).

Символ без хвоста

Если с символом сварки не используется спецификация, процесс или другая ссылка, хвост можно опустить (рис. 3-6).

Символы сварки по всему периметру и монтажной сварки

Сварные швы, охватывающие весь стык, обозначаются символом сварки по всему периметру (рис. 3-7). Сварные швы, расположенные полностью вокруг соединения, включающего более одного типа сварного шва, обозначаемые символом комбинированного сварного шва, также обозначаются символом сварного шва по всему периметру. Символ сварки по всему периметру также указывает на сварные швы полностью вокруг соединения, в котором пересечения металлов в точках сварки находятся более чем в одной плоскости.

Монтажные швы – это швы, выполненные не в цехе или на месте первоначального строительства и обозначаемые символом монтажного шва (рис. 3-7).

Протяженность сварки, обозначенная символами

Резкие изменения

Символы применяются между резкими изменениями направления сварки или степени штриховки размерных линий, за исключением случаев, когда символ сварки по всему периметру (рис. 3- 3) используется.

Скрытые стыки

Сварка скрытых стыков может быть покрыта, если сварка такая же, как и сварка видимого стыка. На чертеже указано наличие скрытых элементов. Если сварка скрытого стыка отличается от сварки видимого стыка, должна быть предоставлена ​​конкретная информация для сварки обоих.

Расположение символов сварки

Символы сварки, за исключением пятна сопротивления и шва сопротивления, должны быть показаны только на контрольной линии обозначения сварки, а не на линиях чертежа.

б. Символы контактных точек и контактных швов можно размещать непосредственно в местах желаемых сварных швов (рис. 3-8).

Использование знаков в дюймах, градусах и фунтах

Метки в дюймах используются для обозначения диаметра дугового пятна, контактного пятна и круговой проекции, а также ширины дугового шва и шва контактного шва, когда такие сварные швы указаны в десятичных размерах.

Как правило, знаки в дюймах, градусах и фунтах могут использоваться или не использоваться на символах сварки по желанию.

Конструкция символов

Символы скругления, фаски, J-образной канавки, канавки со скошенной кромкой и углового фланца всегда должны отображаться перпендикулярной стороной влево (рис. 3-18).

В обозначении сварного шва с фаской или J-образной канавкой стрелка должна указывать с определенным разрывом на элемент, на котором должна быть снята фаска (рис. 3-19). В случаях, когда элемент, подлежащий снятию фаски, очевиден, разрыв стрелки может быть опущен.

Информацию о обозначениях сварки следует размещать слева направо по линии отсчета в соответствии с обычными правилами оформления (рис. 3-20).

Для соединений, имеющих более одного сварного шва, для каждого сварного шва должен быть показан символ (рис. 3-21).

Буквы CP в конце стрелки обозначают сварной шов с полным проплавлением (CJP) независимо от типа сварного шва или подготовки стыка (рис. 3-22).

Если основные символы сварки не соответствуют требуемому сварному шву, сварной шов должен быть показан поперечным сечением, деталью или другими данными со ссылкой на символ сварки в соответствии со спецификациями местоположения, указанными в параграфе 3-7 (рис. 3-23).

Для обозначения последовательности операций могут использоваться две или более контрольные линии.

Первая операция должна быть показана на опорной линии, ближайшей к стрелке. Последующие операции должны быть показаны последовательно на других опорных линиях (рис. 3-24).

Дополнительные справочные линии также могут использоваться для отображения данных, дополняющих информацию о символе сварки, включенную в справочную линию, ближайшую к стрелке.

Тестовая информация может отображаться на второй или третьей строке от стрелки (рис. 3-25).

При необходимости символ сварки по периметру должен быть размещен на стыке линии стрелки и контрольной линии для каждой операции, к которой он применяется (рис. 3-26). Символ монтажной сварки также может использоваться таким образом.

Символы сварки для сварки — Полное руководство (2019)

Как партнер Amazon я зарабатываю на соответствующих покупках по ссылкам с этого сайта. Подробнее см. на странице раскрытия информации.

Символы сварки являются одним из наиболее важных элементов технической документации и связи со сварщиком. Чтение и правильное понимание символов сварки необходимо для качественного выполнения сварочных работ в [год].

Когда я впервые увидел некоторые символы сварки, я вообще ничего не понял. И мне потребовалось некоторое усилие, чтобы найти полную и полезную информацию. Поэтому я создал эту огромную коллекцию, чтобы облегчить вам задачу, ребята.

В этой статье вы найдете самые основные символы сварки. Кроме того, я покажу вам разницу между символами сварки и символами сварки. Конечно, вы узнаете разницу между такими терминами, как «сторона стрелки» и «другая сторона».

Содержание

Разница между символом сварки и символом сварки

Многие думают, что символ сварки — это то же самое, что и символ сварки. Но это не так. На самом деле между терминами «обозначение сварки» и «обозначение сварки» есть разница.

Символ сварки

и символ сварки

Символ сварки описывает «все изделие», тогда как символ сварки может быть частью обозначения сварки.

Символ сварки состоит как минимум из горизонтальной контрольной линии, имеет линию со стрелкой, указывающую на область стыка, и может иметь конец с дополнительной информацией о процессе сварки.

Символ сварки дает информацию о типе сварки и обычно является частью символа сварки. Символ сварки размещается над контрольной линией символа сварки.

вернуться в меню ↑

Основные символы сварки

В следующей таблице вы можете увидеть основные символы сварки AWS, символы канавок, а также дополнительные символы сварки.

Для получения дополнительной информации вы также можете просмотреть раздаточный материал на AWS здесь.

вернуться в меню ↑

Как нарисовать символ сварки?

Символ сварки состоит как минимум из горизонтальной контрольной линии, имеет стрелку, указывающую на область соединения, и может иметь хвостовую часть с дополнительной информацией о процессе сварки.

Информацию о сварке для «стороны стрелки» можно прочитать под контрольной линией. Информация о сварке для «другой стороны» размещается над контрольной линией.

Символ сварки – пример

Если вы, например, хотите создать не указанный далее Т-образный шов, вы можете определить угловой шов с помощью следующего символа сварки:

Ориентация

Возможны различные ориентации стрелки, однако опорная линия должна быть ориентирована горизонтально . На следующем изображении вы можете увидеть примеры того, как могут быть расположены символы сварки, но возможны и другие комбинации.

вернуться в меню ↑

Разница между стороной стрелки и другой стороной

Теперь взгляните на изображение ниже. Положение символа сварки четко указывает сварщику, где должен быть сварной шов.

Сторона, на которую указывает стрелка, называется « сторона стрелки ». Противоположная сторона — « другая сторона ».

Всего существует три возможных положения символа сварки в символе сварки:

1. Если символ сварки находится на нижней стороне, желаемый сварной шов должен располагаться со стороны стрелки.
2. Если символ сварки находится на верхней стороне, сварной шов должен располагаться на другой стороне.
3. Если символ сварного шва находится как на верхней, так и на нижней стороне контрольной линии, сварной шов должен располагаться с обеих сторон.

вернуться в меню ↑

Универсальный символ сварки

Окружность на пересечении линии отсчета и линии со стрелкой символизирует полное приваривание вокруг чего-либо.

Сварка по всему периметру Пример

На следующем изображении вы можете увидеть пример того, как это может выглядеть, когда вы используете символ сварки по всему периметру.

Но во многих случаях требуется не просто выполнить сварку полностью, а задать определенную длину и ширину сварного шва.

вернуться в меню ↑

Определение длины и ширины сварного шва

Если вы хотите дополнительно указать длину и ширину сварного шва, вы можете сделать это следующим образом:

Для этого символа требуется угловой шов 1/4 дюйма и длина 5 дюймов.

Пример

В следующем примере показан угловой шов диаметром 1/4 дюйма и длиной 3, расположенный со стороны стрелки.

вернуться в меню ↑

Символ сварки для прерывистых и шахматных швов

Прерывистые сварные швы, также называемые прерывистыми сварными швами, представляют собой сварные швы с незаваренными промежутками между ними.

В дополнение к длине, вы также обратите внимание на шаг сегментов.

Прерывистая сварка – пример

На следующем изображении вы видите пример прерывистой сварки с толщиной шва 1/8 дюйма, длиной шва 5 дюймов и шагом 10 дюймов.

Ступенчатый сварной шов – пример

Если вы хотите, чтобы шов располагался в шахматном порядке, вы сместите символы сварки внутри символа сварки.
