Диаметры арматуры таблица

В современном строительстве домов не обойтись без армированных конструкций. При этом основная часть приобретаемых материалов для строительства приходится на арматуру. При определении качества изделий обращают внимание на специально разработанные Госстандартом требования к продукции по разным параметрам — диаметр, вес, сечения прутьев. Важным расчетом при приобретении является вес — с его помощью можно точно и правильно рассчитать важную часть стоимости всего объекта.

У арматуры широкий спектр применения — она служит усилением и опорой в фундаментах домов, так же ее используют и при строительстве мостов, так же иногда ее могут использовать для усиления стекла.

Круглые стержни с гладкой или рифленой поверхностью из металла — это и есть арматура. Основное различие — это диаметр прутьев, который колеблется от 4 до 80мм. При производстве арматуры и используется несколько видов стали.

При приобретении арматуры покупатель всегда задается вопросом веса того или иного диаметра 1 метра изделия. Давайте рассмотрим для чего это надо — первоочередно это доставка, не все мелкие продавцы ее предоставляют, а некоторые покупатели предпочитают сами вывозить, экономя на услугах службы доставки. Для этого и нужно знать какая будет нагрузка на автомобиль. 6 или 12 метров — это стандартная длина арматуры, для транспортировки ее иногда режут на месте. Как вариант можно взять ещё из немерных партий короткие стержни.

Если требуется приобрести большой объём, то тогда идет исчисление в тоннах — в качестве единицы измерения для расчетов. Чтобы было не сложно рассчитать вес, требуемый для покупки — достаточно всего лишь знание количества погонных метров арматурных стержней в одной тонне. Как показывает практика, знание диаметра очень важно не только при приобретении арматуры, но и так же при ее использовании.

Диаметр арматуры колеблется от 4 мм до 80 мм:

• Диаметр от 4 мм до 40 мм согласно ГОСТ Р 52544-2006;

• Диаметр от 6 мм до 80 мм согласно ГОСТ 5781-82;

• Диаметр от 6 мм до 80 мм согласно ГОСТ 5781-82.

Существует внешний и номинальный диаметр арматуры. Так же диаметр основной показатель, лежащий в основе сортамента продукции. Сортамент подразделяют на классы А1 – А6. При этом каждый класс имеет свою характеристику, которая может отличаться или совпадать между друг другом.

Все виды арматуры подразделяются на три основных класса:

• А — это стержневая арматура;

• Вр — проволочная арматура;

• К — канатная арматура.

Приведем примеры основных классов:

• АI(А1) или А240 — гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Данную арматуру применяют при изготовлении железо бетонных изделий, для возведения опорных и монолитных конструкций. Не смотря на диаметр. Данная арматура изготавливается только в прутьях и фасуется в упаковки. АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

• АII(А2) или А300 — арматурные стержни с рифленой поверхностью и диаметром от 10 до 80 мм. Данные изделия могут удерживать сильное давление. Может использоваться при возведении мостов, плотин, при строительстве домов, в том числе и многоэтажных, при укладке автодорог, так же при строительстве ангаров и производственных помещений.

• АIII(А3) или А400, А500 — стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Данный класс является самым популярным и пользуется широким применением, как и в промышленном так и жилищном строительстве. Его часто используют при строительстве автодорог, ЖБИ. Изделия с диаметром свыше 10мм выпускают в стержнях. Менее 10мм в мотках.

• АIV(А4) или А600 — это стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ(А3), но имеют меньшую частоту ребер.

• АV(А5) или А800 — редкий сортамент арматуры, он обладает высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

• А6 (А1000) — арматура из термостойкой стали с повышенным уровнем сопротивляемости к разным видам деформации, чаще всего используется в многоэтажном строительстве.

Ещё одним не маловажным показателем при выборе арматуры является ее площадь сечения. Именно от сечения арматурных стержней зависит их прочность. Чем больше будет сечение, тем большую нагрузку сможет выдержать изделие. Эти данные всегда можно спросить у продавца, они имеются в паспорте изделия. А для выбора вы можете воспользоваться таблицей.

Зная эти три важных показателя (Масса, диаметр, площадь сечения) всегда можно грамотно рассчитать количество требуемого вам материала для покупки. Ниже предоставим таблицу с размерами согласно стандартам, но всегда лучше уточнять у продавца конкретные размеры.

Диаметры арматуры А500С: 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 32 мм, 36 мм, 40 мм, 45 мм, 50 мм, 55 мм, 60 мм, 70 мм, 80 мм.

Диаметры арматуры А400: 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 32 мм, 36 мм, 40 мм.

Диаметры арматуры А240: 4 мм, 6 мм, 6.5 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 30 мм, 32 мм, 36 мм, 40 мм, 45 мм, 50 мм, 55 мм, 60 мм, 70 мм, 80 мм.

Существует так же такой вид изделия как квадрат. Стальной квадрат — это изделие металлопроката в виде тонкой проволоки или прутов и имеет квадратное сечение. Чаще всего используется квадрат, как заготовка фасонного и сортового металлопроката для изготовления деталей разных механизмов. Квадрат горячекатаный (г/к) стальной изготавливается по ГОСТ 2591-88. Размеры данной арматуры-размеры сторон от 6до 200 мм, длина прутков от 1 до 15 м. Но чаще длина прутка зависит от материала, из которого он изготавливается: углеродистая сталь, обычного качества-от 2 до 12м, стальной квадрат размером от 2 до 6 м по длине из стали качественной углеродистой или легированной, металлический квадратный пруток длина от 1,5 до 6 м из высоколегированной стали.

Его применение различное, квадрат можно использовать как в строительстве (построение металлических конструкций, закладных изделий), так и в промышленном производстве, для изготовления крепежей, деталей машин. Так же используется в роли функционально-декоративных элементов наружных конструкций — ворот, калиток, лестниц, скамеек, оград.

Большое распространение в данное время так же получает стеклопластиковая арматура, базальтопластиковая и другие. Эти материалы обладают рядом преимуществ перед стальными изделиями-они не подвергаются коррозии при любом методе применения, вплоть до эксплуатации в агрессивных средах. Но, полностью заменить металл они не в состояние. Имеет широкое применение в частном строительстве.

Стеклопластиковая арматура (сокращенно АСП или СПА) начала использоваться в больших масштабах сравнительно недавно. Данная арматура представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Чаще всего это синтетические эпоксидные смолы, но есть еще один вид — он представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Размеры арматуры — диаметр от 4 до 32 мм, толщиной от 4 до 8 мм, упаковывается в бухты. Каждая бухта содержит 100-150 метров арматуры. Как и любое другое полотно можно нарезать в заводских условиях по размерам заказчика. Существует гладкая и рифлёная стеклопластиковая арматура. Применяться может для монтажных работ, армирования конструктивных элементов из бетона, повышения жесткости полов в жилых домах и промышленных комплексах, для повышения прочности и долговечности дорожек и дорожного покрытия.

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки:

• Низкая термостойкость;

• Небольшой модуль упругости 56000МПА;

• Возгорается при температуре 200°С;

• Невозможно самостоятельно согнуть под нужным углом- все изогнутые прутья изготавливаются на заводе по индивидуальному заказу;

• Обладает низкой прочностью на излом;

• Невозможность создания жесткого, твердого каркаса.

Но помимо недостатков у СПА есть и плюсы:

• Размеры арматуры-вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения;

• Меньшая по сравнению с аналогами стоимость;

• Заявленный срок службы – 50-80 лет;

• Прутья из стекловолокна по коррозионной стойкости почти в 10 раз превышают традиционные металлические. Данные изделия практически не вступают в реакции с щелочами, соляными растворами и кислотами;

• Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери;

• Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата;

• Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции;

• Прутья из стекловолокна по коррозионной стойкости почти в 10 раз превышают традиционные металлические. Данные изделия практически не вступают в реакции с щелочами, соляными растворами и кислотами;

• Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери;

• Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур;

• Широкий диапазон температур, при котором можно применять материал: от – 60°С до +90°С;

• Возможность бесшовной укладки.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ

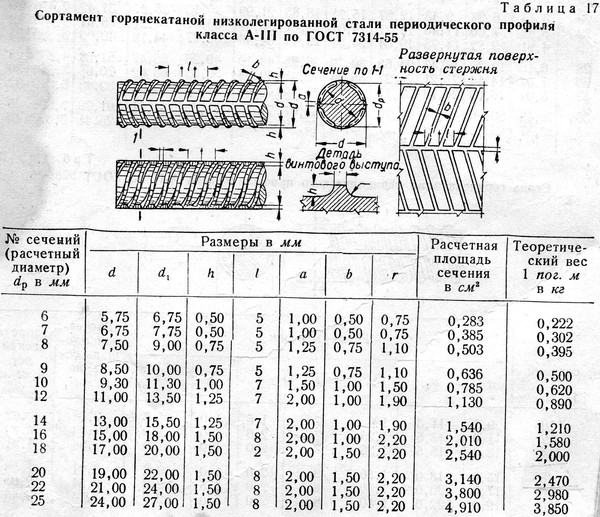

Сортамент арматуры A1 и A3 (A500C) соответствующий ГОСТ 5781, таблица сортамента. Официальный сайт компании ООО «ДорСтройМеталл»

1. Главная

 »

2. Новости

 »

3. Сортамент арматуры A1 и A3 (A500C) соответствующий ГОСТ 5781, таблица сортамента

Армирование – комплекс работ, предназначенный для укрепления железобетонных сооружений или отдельных их частей. В их составе могут быть твердые и эластичные детали. К твердым соединениям можно отнести: угольники, швеллеры, двутавровые профили, а к эластичным – арматура. Перед началом постройки, обязательно надлежит сделать эксплуатационные подсчеты желаемого сооружения, так как от их характеристик исходит какая арматура подойдет для этих целей.

На сей день, представленная в торговле арматура особенно популярного вида диаметром 10 мм формата A3 варьируется от 40 до 48 тыс. руб за тонну. Для обеспечения небольших объемов строительства лучше вычислять метражом. Тысяча мм арматуры того же диаметра весит приблизительно 0,61 кг. Методом точного расчета сможете выяснить окончательную стоимость.

В соответствии с ГОСТом 5781-81 выделяют 20 основных диаметров арматуры

Классификация арматуры

Классы и их габариты:

ГОСТ 5781-81, исходя из эластичности, разделяет их на разновидности:

• A 400 (A-3). Диаметр от 6-40 мм, сталь – 35 ГС, 25 Г2С, 32Г2Рпс
• A 240 (A-1). Размер от 6-40 мм, сплав – Ст3кп, Ст3пс, Ст3сп.
• A-600 (A-4). Диаметр от 6-40 мм, сталь – 80С, 20ХГ2Ц
• A-800 (A-5). Диаметр от 6-40 мм, сплав – 23Х2Г2Т
• A 1000 (A-6). Размер от 6-40 мм, сталь – 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР
• А 300 (A-2). Диаметр от 10-80 мм, сталь – Ст5сп, Ст5пс, 18Г2С, 10 ГТ

Еще есть 2 переходных упрочненных варианта:

• A500C. Диаметр 6-40 мм, горячекатаная сталь
• B-500C. Размер 6-12 мм, холоднодеформированный

В соответствии с назначением:

• Рабочая арматура. Обычно стыкуется вдоль, для препятствия растягиванию и сжимания конструкции
• Анкерная арматура. Вдалбливаются в основание постройки, для последующей связывания с основным каркасом
• Запорная арматура. Разграничивает трудовую среду от герметичной сферы.
• Монтажная арматура. Объединяет детали всего каркаса в единичную конструктивную сеть
• Действующая арматура. Устанавливается поперчено или в вертикальном положении, подобно хомутов или сварных стержней. Воспринимает усилие по вертикальной линии, немного осуществляет роль строительно-монтажных стержней

По ориентации:

• Поперечная – увеличение усиления постройки от косых щелей
• Продольная – воспрепятствует сжатию и растяжению скелета сооружения и предупреждает от отвесных щелей.

По использованию:

• Напрягаемая – предварительно подвергается изменению, благодаря чему становится более восприимчива к перегрузкам. Употребляется для высокопрочных построек
• Не напрягаемая – менее долговечная, может использоваться для построек, где нет огромных нагрузок на арматурную сетку.

В таблице представлен сортамент арматуры А500С ГОСТ 52544-2006

5 методик применения арматуры.

Благодаря технологичности монтирование и низкой стоимости, арматуру повсеместно используют в разнообразных элементах строительного производства.

• Вязаная арматурная сетка. Употребляется при использовании небольших площадях армирования, в ситуациях, когда нельзя соединить участки сетки электросваркой, при срочных работах, или при армировании железными нитями из не поддающимся сварке металлов.
• Усиленная кладка несущих стен зданий. Применяется арматура сварочная (вязаная), сетка малого диаметра, или используются единичные прутья, которые помещаются в раствор промеж рядами кладки.
• Петли, хомуты. Используются с целью сборки ключевых частей строительной конструкции в больших каркасах для амортизации и перераспределения нагрузки.
• Усиленный арматурный каркас. Стержни связывают сварочными швами, с помощью которых возводится «остов», обеспечивающий жесткость, устойчивость и гибкость несущих опор.
• Фундамент объекта. Для увеличения усиления плиты фундамента применяют поперченное и продольное расположение прутьев в пару рядов (при небольшом – допускается и один ряд). Примерно, на один метр арматуры продольного армирования, устанавливается 1 поперечный хомут или стержень.

Купить арматуру в Краснодаре

Заказать арматуру по доступным ценам сможете на нашем сайте. В прайс-листах фирмы «ДорСтройМеталл» можно найти полный состав существующего металлопроката и его наиболее подробную характеристику.

Для нашей фирмы каждый клиент – самый ценный!

Мы используем cookie для корректной работы нашего сайта и сервиса. Продолжая использовать наши сайт и сервис, вы соглашаетесь на использование файлов cookie. Узнать больше

Сортамент арматуры таблица, классификация, технические параметры и вес

Технологии монолитного строительства, устройства фундамента, изготовления ЖБИ подразумевают упрочнение конструкций. Классификация материала каркаса по различным признакам позволяет оптимизировать выбор при проектировании, разработке чертежей, технологии производства. Сортамент – ряд изделий одного наименования, отсортированных по размерам, маркам материала, весу и форме. Параметры нормируются ГОСТ – стандартизация на государственном уровне.

Оглавление:

1. Виды проката
2. Маркировка и расшифровка
3. Размерные характеристики
4. Форма выпуска и сортамент

Классификация и разновидности

ГОСТ 34028-2016 объединил ранее существовавшие нормативные стандарты, определяющие систематизацию характеристик арматуры. Допускается применение №5781-82, Р 52544-2006, 10884-94 для разработки рабочей документации.

Класс – значение предела текучести металла, возникающее под воздействием нагрузки без образования необратимых деформаций структуры. Единица измерения: 1 Па = Н/мм2.

По области применения:

• Монолитное строительство, сборные ж/б системы (ненапрягаемые) – А240, А400 ~ А600 .
• Предварительно напряженные конструкции – А1000, А800, Ап600.

Форма профиля гладкая (А240) или рельефная (улучшение сцепления с бетоном):

1. Конфигурация 1ф – замкнутый круг или овал в сечении.

2. 2ф – двойное серповидное сечение.

3. 3ф – тройное равномерное серповидное сечение.

4. 4ф – четырехстороннее сегментное сечение.

Способы производства:

1. Горячий прокат с регулировкой охлаждения (№1) и без контроля завершающего процесса (№2).
2. Нанесение рельефа на поверхность гладкого горячекатаного проката в процессе холодной обработки (№3).
3. Обработка давлением (холодная) профилированного горячекатаного проката (№4).
4. Нарезка на прутья после упрочнения (№5).

Материал:

• Сплавы стали легированные, нелегированные.
• Композиционные материалы – стеклянные, базальтовые волокна, связанные полимером.

Маркировка арматуры

Идентификация продукции обеспечивается нанесением на поверхность штампа, указания в сопровождающей документации.

Пример расшифровки А500С:

1. Буквы в начале аббревиатуры:

• А – арматура.
• Ап – для напряженных конструкций.

2. Число после литеры – класс, предел текучести.

3. Буквы после цифры – дополнительная информация:

• «С» – арматура применима для сварки.
• Пластичность повышенная – литера «Н». Высокая, сейсмостойкая – «Е».
• «К» – наличие антикоррозионного покрытия.
• «Р» – сопротивление растягивающим напряжениям.
• «У» – противостояние повторяющимся циклическим нагрузкам.

Соответствие продукции требованиям ГОСТов определяет стандартные условия поставки покупателю. Отклонения уточняются заказчиком на этапе подписания юридических документов.

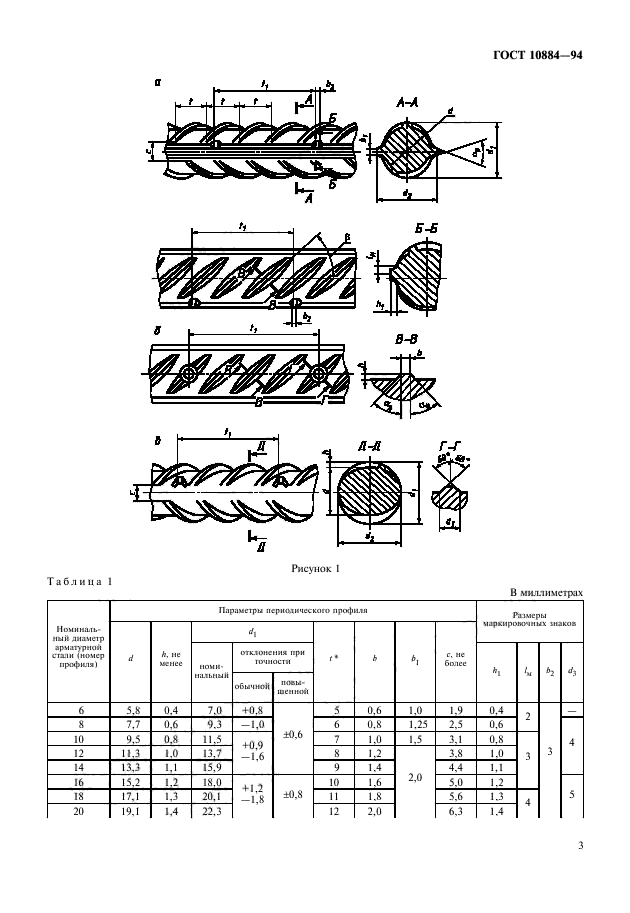

Основные размеры

Геометрия изделия определяется рядом параметров:

1. Номинальные диаметр (dн), площадь (Fн).
2. Высота ребер (h), шаг (t), – расстояние между соседними ребрами.
3. Углы наклона поперечного ребра (β), его боковой поверхности (α).
4. Овальность – перепад между максимальным и минимальным диаметрами.

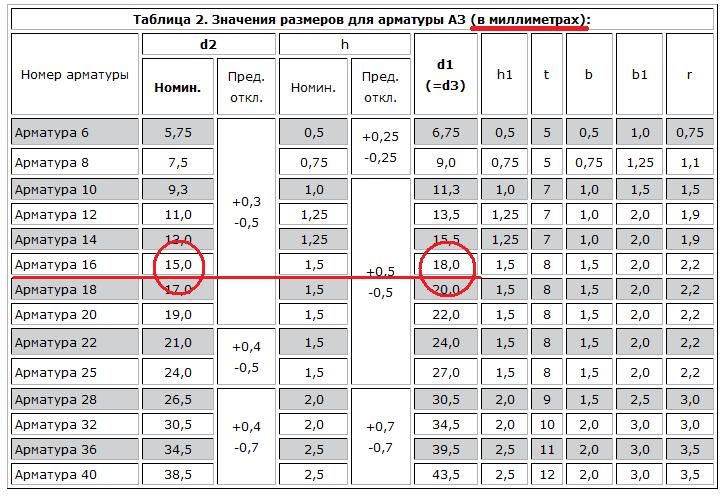

Соответствие геометрических размеров в таблице сечений арматуры:

Цены на продукцию при оформлении договора поставки оптом указываются за тонну. Определение массы партии проводят по таблице веса арматуры (сокращенный вариант):

Dн, мм	Площадь сечения (Fн), мм2	Масса 1 метра, г
4	12. 60	99
5	19.60	154
6	28.30	222
7	38.50	302
8	50.30	395
9	63.60	499
10	78.50	617
11	95.00	746
12	113.10	888
13	132.70	1042
14	153.90	1208
15	176,70	1387
16	201.10	1587
17	227.00	1782
18	254.50	1998
19	283.50	2226
20	314.20	2466
22	380.10	2984

Определение масса 1 погонного метра различного сортамента основано на плотности стали 7.85 г/см3.

Форма выпуска

Предприятия, производящие арматуру, поставляют продукцию в форме бухт или прутка. Зависит от диаметра и конфигурации. Длина выпускается:

1. Мерной – МД (6, 9, 11, 11.7, 11.9, 12, 18 метров).
2. Немерной – НД (2 ~ 18 м).
3. Первый и второй вариант одновременно – МД. Процент арматуры нестандартной длины ≤ 3%.

Таблица соответствия формы и сортамента классам:

Требования к арматуре, поставляемой в мотках:

1. Dн ≤ 22 мм.
2. Отсутствие спутывания витков. Свободная размотка.
3. Смотка из одного отрезка. Бухты, полученные из двух кусков, на партию не должны составлять более 10%.
4. Масса одного мотка: 500-5000 кг, согласовывается с заказчиком.

Сортамент указывают при выполнении проектов, расчетах массы, веса конструкции и составлении расходной сметы.

Площадь поперечного сечения строительной арматуры, Расчет, Таблица, Методика

1. Главная
2. Новости
3. Расчет площади поперечного сечения строительной арматуры

12 ноября 2021 г.

В соответствии с ГОСТ’ами и СНИП’ами для предотвращения разрушения железобетонных конструкций и фундаментов под действием нагрузок их необходимо армировать.

Армирование распределяет нагрузки по всей конструкции железобетонной конструкции и позволяет избежать появления трещин.

В качестве армирующего (усиливающего прочность) материала используют стальную или композитную строительную арматуру.

Согласно нормативному документу СНиП 52-01-2003 «Бетонные и железобетонные конструкции», для обеспечения минимальной надежности строительной конструкции, площадь сечения армирующих продольных элементов на срезе фундамента должна составлять не менее 0,1%.

Или, площадь поперечного сечения стержней арматуры по отношению к общей площади фундамента в разрезе должна соотноситься как 0,001 к 1.

Соответственно, при планировании работ по монтажу фундаментов и других железобетонных конструкций необходимо рассчитывать:

1. Количество продольных армирующих стержней.
2. Их общую площадь поперечного сечения.
3. Соответствие площади поперечного сечения к общей площади фундамента в разрезе (0,001 к 1).

Для определения количества прутов арматуры и их диаметра воспользуйтесь таблицей, приведенной ниже.

Как правило, диаметр арматуры указывается нанесением маркировки на стержнях арматуры или в документах поставщика.

Диаметр также можно рассчитать с помощью замеров самому.

Обратите внимание! Для каждого типа арматурного проката по ГОСТ’ам допустимы отклонения от номинального, указываемого в документах, диаметра в большую или меньшую сторону. Если результаты замеров отличается от стандартных размеров, их необходимо округлять в большую или меньшую сторону до ближайшего по величине номинального диаметра.

Площадь поперечного сечения арматуры рассчитывается по формуле:

S = π x R2,

Где:

• S — площадь сечения в мм2 или, см2;
• π — число «пи» (постоянная математическая константа), равная 3,141592653;
• R2 — квадрат радиуса арматуры.

R = d / 2,

Где:

• d — диаметр арматуры.

Смотрите также:

• Сортамент арматуры, виды и классы арматурного проката
• Теоретический вес рифленой арматуры А3.
• Теоретический вес сварной сетки.
• Теоретический вес гладкой арматуры А1.
• Online калькулятор арматуры.
• ГОСТЫ, СТБ и ТУ на арматуру.
• Расчет количества стержней и диаметра арматуры для фундамента.
• Как армировать стяжку?
• Как армировать кладку из строительных блоков?
• Как армировать кладку из кирпича?

Таблица веса арматуры строительной

Таблица веса арматуры

Гост 5781-82 устаревший

Диаметр, мм	Вес метра, кг	Метров в тонне
6	0.222	4504.5
8	0.395	2531.65
10	0.617	1620.75
12	0.888	1126.13
14	1.21	826.45
16	1.58	632.91
18	2	500
20	2.47	404.86
22	2. 98	335.57
25	3.85	259.74
28	4.83	207.04
32	6.31	158.48
36	7.99	125.16
40	9.87	101.32
45	12.48	80.13
50	15.41	64.89
55	18.65	53.62
60	22.19	45.07
70	30.21	33.1
80	39.46	25.34

Гост 34028-2016 актуальный

Диаметр, мм	Вес метра, кг	Метров в тонне
4	0.099	10101.01
4.5	0.125	8000
5	0.154	6493.51
5.5	0.187	5347.59
6	0.222	4504.5
6.5	0.261	3831.42
7	0.302	3311. 26
7.5	0.347	2881.84
8	0.395	2531.65
8.5	0.445	2247.19
9	0.499	2004.01
9.5	0.556	1798.56
10	0.617	1620.75
11	0.746	1340.48
12	0.888	1126.13
13	1.042	959.69
14	1.208	827.81
15	1.387	720.98
16	1.578	633.71
17	1.782	561.17
18	1.998	500.5
19	2.226	449.24
20	2.466	405.52
22	2.984	335.12
25	3.853	259.54
28	4.834	206.87
32	6.313	158.4
36	7. 99	125.16
40	9.865	101.37

Арматура представляет собой соединенные друг с другом элементы, используемые в железобетонных изделиях для поддержания растягивающего напряжения или в качестве усиления бетона в месте сжатия.

Арматуру и арматурные сетки применяют при строительных работах, во время возведения фундамента и стеновых конструкций, с использованием монолитного бетона. Чтобы выполнить бетонные работы, необходимо потратить много времени на возведение арматурного каркаса. Для этого делается армирование конструкции с использованием арматурных сеток.

Чтобы рассчитать объем заказа, необходимо определить вес арматуры, и выявить число погонных метров. Отметим, что он указывается в таблице ГОСТов, приведенной ниже на странице. Здесь вы найдете все необходимые значения. Также стоит учесть, что вес арматуры устанавливается исходя из расчета диаметра и области эксплуатации периодического профиля.

Источник

Удельный вес арматуры всех диаметров. Вес погонного метра арматуры.

Очень часто как заказчику, так и прорабу, нужно узнать точный вес арматуры, которую используют для проведения каких-либо работ. Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры. Тут все довольно просто. Для наглядности, ниже представлена краткая таблица удельного веса арматуры с различным диаметром, которая поможет Вам определиться с таким парметром, как вес погонного метра арматуры.
Вес арматуры в зависимости от диаметра и сколько метров в 1 тонне

Диаметр арматуры (мм)	Вес кг/метр	Метров в 1 тонне
5.5	0.187	5347
6	0. 222	4504
8	0.395	2531
10	0.617	1620
12	0.888	1126
14	1.210	826
16	1.580	633
18	2.000	500
20	2.470	405
22	2.980	335
25	3.850	260
28	4.830	207
32	6.310	158
36	7.990	125
40	9.870	101
45	12.480	80
50	15.410	65

Вес арматуры, сколько метров в 1 тонне?

При строительстве необходимо иметь точное представление о том, какой вес имеет вся армированная конструкция в целом. На это есть ряд причин:

• Это позволяет выдерживать технологию армирования.
• Гарантирует необходимую надежность конструкции.
• Удобнее высчитать общую стоимость сооружения.

Наибольшее внимание уделено стержню с диаметром в 12 мм, потому что это минимальное значение диаметра, который допускается к использованию при создании конструкций для ленточного фундамента

Ну и конечно же, не стоит забывать о том значимом факторе, что при постройке, очень важно в точности знать, сколько метров арматуры потребуется для одной тонны планируемой продукции

Сколько весит арматура а также количество арматуры в тонне, таблица:

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм).

Судя по этой таблице, 1126 метров арматуры с диаметром 12 мм составляют одну тонну изделия. По данной таблице также можно узнать, длину арматуры в одном килограмме и ее массу в одном метре всех размеров.

Эти значения пригодятся вам при непосредственном использовании металлического стержня, если вам, к примеру, необходимо узнать, какова масса всей арматуры, используемой при постройке здания. Для этого вам нужно лишь сложить все длины арматурных стержней и затем сумму умножить на вес 1 п/м.

Следует отметить, что арматура 10 мм все же существует и применяется при заливке фундаментов. Но это встречается только в поперечном, то есть во вспомогательном армировании. Помимо этих факторов не стоит забывать и то, что сварке подлежат лишь те стержни, которые имеют в своей маркировке символ «С». Весь этот длинный процесс необходим, так как при строительстве необходимо знать длину арматуры, а при ее закупке важна масса (вес).

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А-I (А240)	6-40
А-II (А300)	10-80
Ас-II (Ас300)	10-32 (36-40)
А-III (А400)	6-40
А-IV (А600)	(6-8) 10-32 (36-40)
А-V (А800)	(6-8) 10-32 (36-40)
А-VI (А1000)	10-22
Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Диаметры арматуры по ГОСТ 5781-82

Не стоит забывать и о том, что число стержней в тонне может варьироваться, потому как это напрямую зависит от их длины. К примеру, стержней длиной 10 метров понадобится гораздо меньше, чем стержней с таким же диаметром, но длинной в 2 м.

Пример расчета веса погонного мета арматуры

Формула вычисления количества метров арматуры в 1 тонне тоже очень простая. Достаточно поделить 1т (1000 кг) на вес 1 метра арматуры. Ниже приведем несколько примеров вычисления количества метров в 1 тонне арматуры.

1000 кг / 0,222 кг/м = 4504 м в одной тонне арматуры диаметром 6 мм. Точно так же вы можете выяснить количество метров в тонне арматуры для любого другого диаметра.

В статье вес метра арматуры указан приблизительно для каждого производителя. Для более точных расчетов веса арматуры запрашивайте у продавца документы и спецификацию на продукцию.

Зная примерные цифры, вы уже можете спокойно определить пытается ли продавец вас обмануть на весе или длине арматуры.

Можно скачать прямо по этой ссылке гост вес арматуры 5781 82

Источник

Основное применение арматуры

Используется сталь арматурного направления, да еще и довольно-таки периодическая, при процессе строительства всех оснований, а также и иных конструкций из такого материала, как монолит, в частности (читайте о диаметре арматуры для фундамента).

Когда производят бетон, очень высоких затрат и времени требует к себе такое устройство, как армакаркас для того, чтобы осуществить процесс армирования самой конструкции.

Весовая категория подобной арматуры обычно представляется в некоторых таблицах. Соотношения диаметра, а также массовых характеристик одного метра обязательно заключаются в такие таблицы для примеров.

Если знать, какой удельный вес арматуры, таблица по ГОСТу 82 года, то возможно дать оценку всем показателям самого сооружения армирования, а именно, составляется некая пропорция, где масса относится, непосредственно, к объему бетона. В целом, можно легко разобраться в подобной таблице и высчитать сколько в тонне арматуры.

Классификация

Согласно ГОСТу, из горячекатаной стали выпускают следующий сортамент строительной арматуры:

Продукция представлена широким ассортиментом: изделиями из разных марок стали, различных размеров и диаметров.

Весь сортамент строительной арматуры подразделяют на несколько классов, представленных в таблице ниже: А1 (А240), А2 (А300), А3 (А400), А4 (А600), А5 (А800), А6 (А1000). Цифра, следующая за буквой «А» в маркировке, указывает на предел текучести изделия. Сортамент гладкой арматуры имеет класс А1, рифленой – от А2 до А6.

Для улучшения сцепления с бетоном на арматуру при прокатке наносят ребра. В маркировке продукции, кроме индекса, могут присутствовать буквы, характеризующие качество стали:

Варианты определения массы металлопроката

Как же узнать вес арматуры 12 мм за метр? Эта величина вносится в проект для всех конструкций, включающих в себя прокат. Но когда нужно самостоятельно рассчитать все показатели, то применяют один из трех следующих методов.

1) Взвешивают один либо несколько металлических прутьев.

2) Делают расчет по номинальному диаметру.

3) Берут данные из таблиц в справочниках или на специализированных порталах, сайтах.

Первые два описанных метода – расчетные, они дают результат путем вычислений. С помощью 3-го способа вы получаете готовый ответ, заглянув в соответствующую таблицу.

Примеры вычислений с помощью таблицы

Как определить правильно, какой вес арматуры 12 мм за метр? Для этого требуется посчитать метраж для всей конструкции в целом. Потом необходимо результаты вычислений перевести в единицы массы. Если воспользоваться таблицей (есть в любом справочнике) или на сайте, то найти вес арматуры 12 мм за метр очень просто. Для этого нужно в столбце диаметр найти соответствующее значение прута (двенадцать миллиметров). Далее видно, что масса такого стержня равна 0,888 килограмм. Табличка также показывает, сколько в 1т материала находится метров. Так можно определять не только вес арматуры диаметром 12 мм, но и с диаметром от 6 до 40 мм за метр.

Рекомендуем: Способы водоснабжения частного дома

Сортамент арматуры A3

Продукция выпускается в диапазоне диаметров 6-40 мм. В номере профиля стержней периодического профиля указан номинальный диаметр, который равен диаметру гладких прутов, равновеликих по площади сечения. Прокат с диаметром поперечного сечения до 10 мм может выпускаться в мотках или прутами, более – только прутами. Бухты формируют таким образом, чтобы не возникало перегибов. Длина отрезков – 6-12 мм. Стержни не должны быть искривлены более чем на 0,6% от общей длины.

Виды арматуры

Арматурные стержни могут изготовляться из:

Разновидности и их габариты:

В ГОСТ, исходя из упругости, делит их на классы:

Есть еще два интервальных упрочненных разновидности:

В соответствии с назначением:

По настроенности:

По использованию:

Пять методик употребления арматуры.

Из-за технологичности сборки и малой стоимости, арматуру повсеместно используют в разнообразных частях строительного производства.

Арматура А1 и А3 в Краснодаре

Приобрести арматуру по низким ценам можно на нашем сайте. В каталогах предприятия «ДорСтройМеталл» всегда найдете весь спектр существующего металлопроката и его наиболее подробное описание. Для нашей фирмы покупатель – особенно важный посетитель!

Источник

Для чего требуется рассчитать массу проката?

Узнать вес металлопроката требуется в разных случаях. Это, например, делается при оценивании цены стройработ на различных этапах строительства. Часто нужно определить, какой имеет вес арматура 12 мм за один метр. Именно такой вид проката является одним из наиболее распространенных среди частных застройщиков. У него лучший баланс стоимости и прочности. Сейчас купить арматуру 12 мм с доставкой в Москве можно особенно выгодно на нашем сайте. Использовать продукцию можно для возведения частных особняков, дачных домов и других построек.

Ввиду распространенности прутов диаметром двенадцать миллиметров, в этой статье расскажем именно об этих арматурных стержнях. А именно о том, как узнать их массу (вес арматуры 12 мм за метр) и для чего нужен такой показатель.

Коротко об арматурных прутах

У стальных стержней двенадцать миллиметров основное назначение – увеличивать прочность железобетонных стройконструкций. Используя материал, обвязывают сваи, укрепляют основания зданий и пр. Изделие производится из низколегированного металла (сталь). Такой материал имеет хорошую устойчивость к износу, у него высокие показатели прочности и есть масса других позитивных свойств. Металлические прутки выпускаются разных классов. Изделие может быть рифленым (класс А3) или нерифленным, т.е. гладким (класс А1).

Рекомендуем: Какие исходные данные нужны для проектирования вентиляции?

Вес 1 м стальной арматуры А3

Редакция E-metall Опубликовано 2021-03-12

На странице указаны значения теоретического веса 1 метра стрежневой рифленой арматуры А3.

Для более точного расчета веса арматуры класса А3 можно воспользоваться нашим калькулятором.

Таблица теоретического веса рифленой арматуры А3 по ГОСТ 5781-82

Таблица арматуры.

Санкт-Петербург

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:

Арматурная проволока

Арматурные канаты

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качество	Класс	Диаметры арматуры, в мм
		3	4	4,5	5	6	7	7,5	8	9	10	12	14	15	16	18	20	22	25	28	32	36	40
Стержневая горячекатаная гладкая, ГОСТ 5781-75	A-I					+			+		+	+	+		+	+		+
Стержневая горячекатаная периодического профиля,ГОСТ 5781-75	A-II										+	+	+		+	+	+	+	+	+	+	—	—
	A-III, Ат-Ш					+	—		+		+	+	+		+	+	+	+	+	+	+	+	+
	A-IIIb					—	—		—		—	—	—		—	—	—	—	—	—	—	—	—
ГОСТ 5. 1459-72 *	A-IV, ?т-IVc										+	+	+		+	+	0	0	0	0	0
Стержневая термически упрочненная периодического профиля ГОСТ 10884-81	A-IV										—	—	—		—	—	—	—	—	—	—
	A-V, ?т-V										+	+			+	+	+	+	0	0	0
	A-V, ?т-VI										+	+	+		+	+	0	0	0	0	0
Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80	B-I	—	—		—
То же, периодического профиля ГОСТ 6727-80	Bp-I	+	+		+
Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81	B-II	—	+		+	+	0		0
То же, периодического профиля ГОСТ 7348-81	Bp-II					0	0		0
Арматурные канаты ГОСТ13840-68 *	К-7					+				+		+		+
Арматурные канаты ГОСТ 13840-68*	К-19												0

Условные обозначения: + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

• Цветной прокат
• Нержавеющий прокат
• Трубы стальные
• Сортовой металлопрокат
• Листовой прокат
• Металлообработка
• Арматура строительная
• Металлоконструкции
• Метизы
• Металлообработка

Что такое размеры и диаметр арматуры | Размеры арматуры | Диаметр арматуры | Таблица размеров арматуры | 3 Диаметр арматуры | 4 Диаметр арматуры | 5 Диаметр арматуры

Содержание поста

Что такое размер и диаметр арматуры?

Арматура представляет собой стальные арматурные стержни , которые используются с бетоном для повышения прочности на растяжение бетона . Потому что известно, что бетон очень слаб в обработке сила натяжения , но сильна в работе с бетоном силы, которые действуют на любую конструкцию.

Существуют различные размеры Reabr и диаметр арматуры Используется в строительстве в соответствии с работой и условиями .

Сталь является единственным материалом , используемым в качестве арматуры в бетоне, потому что ее удлинение n при высокой температуре почти такое же, как у у бетона.

Подробнее: Сколько ярдов в тонне | Сколько ярдов в тонне гравия | Сколько тонн во дворе | Сколько кубических ярдов в тонне | Кубический двор до тонны

Типы портативных арматур

1. Угнеристые стали. под названием «Черная арматура». Но, один из самых больших недостатков этой арматуры заключается в том, что она легко улавливает коррозию по сравнению с другими типами арматуры .

Следовательно, Не используется в области , которая подвергается высокой влажности и в конструкции, которая постоянно находится в контакте с водой.

Но, это один из лучших арматурных стержней для использования в строительстве кроме контакта с водой.

2. Сварная проволочная ткань

Изготовлена ​​ путем электрической сварки ряда стальных проволок , расположенных под прямым углом. В основном используется для плит на уровне земли , где грунт правильно уплотнен и выровнен.

Эти типы арматуры используются для коробчатых водопропускных труб, дорожных покрытий, дренажных сооружений и небольших бетонных работ по строительству каналов.

3. Агрессирующие батончики листового металла

Это производится из отожженной листовой стали и согнутые в гофрированной с 1/6 дюйма Deep Holles . .

Эти опоры в основном используются для строительства крыши, плиты перекрытия, и лестниц .

4. Арматурные стержни с эпоксидным покрытием

Арматура с эпоксидным покрытием является одним из дорогих типов арматуры , которые используются в зоне , где конструкция поддерживает постоянный контакт с морской водой и высокой влажностью.

Это покрытие должно быть сделано правильно для достижения наилучшего результата в противном случае оно также подвержено коррозии.

5. Европейская арматура

Европейская стальная арматура обычно изготавливаются из марганцевого минерала материала , который имеет свойство легко сгибаться.

Эти типы арматуры не рекомендуются для использования в экстремальных погодных условиях, таких как землетрясения зоны, подверженные землетрясению, ураганы, и ливневые дожди.

6.

Арматура из нержавеющей стали

Арматура из нержавеющей стали используется как альтернативная арматура с арматурными стержнями из углеродистой стали . Арматура из нержавеющей стали имеет покрытие с коррозионной стойкостью , что является лучшим вариантом в области, где имеет проблемы с коррозией.

Но его стоимость почти восемь раз превышает стоимость арматурных стержней из углеродистой стали.

7.

Оцинкованная арматура

Эта арматура наиболее подходит для придания прочности структур, которые должны подвергать воздействию условий высокой влажности. Оцинкованная арматура в 40 раз более устойчива к коррозии по сравнению с по сравнению с обычной арматурой из углеродистой стали .

Подробнее: Сколько мешков с бетоном нужно для плиты 10×10

Различные типы арматуры и их размеры s

Стандартные размеры и диаметры арматуры

40265 4 rebar diameter

#3 Размер и диаметр арматурных стержней

3 Диаметры арматурных стержней изготовлены из углеродистой стали композитных материалов. В основном используется для работ на террасе, строительство подъездной дороги , дорожные работы и шоссе строительные работы.

3 Арматура известна в народе как «10 мм» диаметр арматура,

3 Диаметр арматуры:

#3 Диаметр арматуры в метрической системе 10 мм.

#3 Номинальный диаметр арматурного стержня в дюймах составляет 0,375 дюйма

#3 Номинальный диаметр арматурного стержня в мм составляет 9,525 мм

3 Вес арматурного стержня на единицу длины (фунт/фут): 0,376 фунт/фут

#3 Масса арматурного стержня на единицу длины составляет 0,561 кг/м

3 Площадь сечения арматурного стержня:

Номинальная площадь арматурного стержня №3 в дюймах составляет 0,1 дюйма ²

Номинальная площадь арматурного стержня в мм 71 мм ²

#4 Размер и диаметр арматурного стержня

4 Диаметр арматурного стержня изготовлен из прочного композитного материала из углеродистой стали . В основном используется для коммерческого и жилого строительства работа.

4 Арматурный стержень широко известен как арматурный стержень диаметром «13 мм»,

4 Диаметр арматурного стержня:

Диаметр арматурного стержня №4 в метрической системе равен 13 мм.

Номинальный диаметр арматурного стержня №4 в дюймах составляет 0,50 дюйма (1/2 дюйма)

Номинальный диаметр арматурного стержня №4 в мм составляет 12,70 мм

4 Вес арматурного стержня на единицу длины (фунт/фут):

# 4 Удельный вес арматурного стержня на единицу длины составляет 0,668 фунт/фут

#4 Удельный вес арматурного стержня на длину составляет 0,996 кг/м

4 Площадь сечения арматуры:

Номинальная площадь арматурного стержня #4 в дюймах составляет 0,2 дюйма ²

Номинальная площадь арматурного стержня #4 в мм Размер 129 мм Диаметр

5 Арматурный стержень диаметром изготовлен из композитных материалов из углеродистой стали . Это в основном используется для сборных компонентов конструкции , которая используется для строительства канала, моста и дороги .

5 Арматурный стержень широко известен как арматурный стержень диаметром 16 мм,

5 Диаметр арматурного стержня:

Диаметр арматурного стержня #5 в метрической системе равен 16 мм.

Его номинальный диаметр в дюймах составляет 0,625 дюйма (5/8 дюйма).

Его номинальный диаметр в мм составляет 15,875 мм. на длину 1,043 фунт/фут

#5 Масса арматурного стержня на длину 1,556 кг/м

5 Арматурный стержень C/S Площадь:

#5 Номинальная площадь для арматуры в дюйме в дюйме составляет 0,31 дюйма ²

#5 Номинальная площадь арматуры в мм составляет 200 мм ²

#6 Размер артистики и диаметр

6. РЕБКА. Изготовлен из композитных материалов из углеродистой стали . Он в основном используется для тяжелого фундамента и строительства фундамента .

6 Арматура широко известна как арматура диаметром «19 мм»,

6 Диаметр арматуры:

Диаметр арматуры №6 в метрической системе равен 19 мм.

Его номинальный диаметр в дюймах составляет 0,750 дюйма (3/4 дюйма).

Его номинальный диаметр в мм составляет 19,05 мм. на длину 1,502 фунт/фут

#6 Масса арматурного стержня на единицу длины 2,24 кг/м

6 Площадь сечения арматурного стержня:

#6 Номинальная площадь арматурного стержня в дюймах 0,44 дюйма ²

3 # 6 Номинальная площадь арматурного стержня в мм составляет 284 мм

²

#7 Размер и диаметр арматурных стержней

7 Диаметры арматурных стержней изготавливаются из композитных материалов из углеродистой стали марки . Он в основном используется для строительных работ из бетона средней и высокой плотности .

7 Арматура широко известна как «22 мм» Диаметр арматуры,

7 Диаметр арматуры:

Диаметр арматуры #7 в метрической системе равен 22 мм.

Его номинальный диаметр в дюймах составляет  0,875 дюйма (3/4 дюйма)

Его номинальный диаметр в мм составляет 22,225 мм

7 Вес арматурного стержня на единицу длины (фунт/фут):

#7 Масса арматурного стержня на единицу длины составляет 2,044 фунта/фут

#7 Масса арматурного стержня на единицу длины составляет 3,049 кг/м

7 Репортаж C/S Область:

#7 Номинальная площадь арматуры в дюйме составляет 0,6 дюйма ²

#7 Номинальная площадь армации в мм — 387 мм ²

#

5 #5 #3 #3 #3 #3 #3 #3 #3 #

#

#

#

#

#

#

#

#

#3 #

#

#

#

#

#

#

#

#

#9000 ММ. 8 Размер и диаметр арматурных стержней

8 Диаметр арматурных стержней изготовлен из композитных материалов из углеродистой стали . В основном используется в высокопрочных строительных работах.

8 Арматура широко известна как арматура диаметром «25 мм».

Номинальный диаметр 8 арматурных стержней в дюймах составляет 1000 дюймов

Номинальный диаметр 3 арматурных стержней в мм составляет 25,40 мм

8 Вес арматурных стержней на единицу длины (фунт/фут):

#8 Масса арматурного стержня на единицу длины составляет 2,67 фунт/фут

#8 Масса арматурного стержня на единицу длины составляет 3,982 кг/м

8 Площадь поперечного сечения арматурного стержня:

#8 Номинальная площадь арматурного стержня в дюймах 0,79 дюйма ²

#8 Номинальная площадь арматуры в мм составляет 509 мм ²

#9 Размер арматуры и диаметр

9 DIAMERS изготовлены из Glaglure Composite . Он в основном используется в подпорных стенах, опор, колонн, и балка конструкции.

9 Арматура широко известна как «29 мм» Диаметр арматуры .

9 Диаметр арматурных стержней:

Диаметр арматурных стержней #9 в метрической системе равен 29 мм.

Номинальный диаметр 9 арматурных стержней в дюймах составляет 1,128 дюйма

Номинальный диаметр 9 арматурных стержней в мм составляет 28,65 мм /фут

#9 Масса арматурного стержня на единицу длины составляет 5,071 кг/м

9 Площадь сечения арматурного стержня:

Номинальная площадь арматурного стержня #9 в дюймах равна 1,00 дюйма ²

Номинальная площадь арматурного стержня #9 в мм 645 мм ²

#10 Размер и диаметр арматурного стержня

10 Диаметр арматурного стержня изготовлен из углеродистой стали композитных материалов . В основном используется для тяжелых строительных работ.

10 Арматурный стержень широко известен как Диаметр арматурного стержня «32 мм»,

10 Диаметр арматурного стержня:

Диаметр арматурного стержня #10 в метрической системе равен 32 мм.

Номинальный диаметр 10 арматурных стержней в дюймах составляет 1,27 дюйма

Номинальный диаметр 10 арматурных стержней в мм составляет 32,26 мм /фут

#10 Масса арматурного стержня на единицу длины составляет 6,418 кг/м

10 РЕБКА C/S Область:

#10 Номинальная площадь армации в дюйме в дюйме составляет 1,27 дюйма ²

#10 Номинальная площадь армации в мм составляет 819 мм ²

#11 Рекля

11 Диаметр арматуры изготавливается из углеродистой стали композитных материалов . Он в основном используется для высококачественных строительных работ .

11 Арматура широко известна как арматура диаметром «36 мм»,

11 Диаметр арматуры:

Диаметр арматуры #11 в метрической системе равен 36 мм.

Номинальный диаметр 11 арматурных стержней в дюймах составляет 1,41 дюйма

Номинальный диаметр 11 арматурных стержней в мм составляет 35,81 мм /фут

#11 Масса арматурного стержня на единицу длины составляет 7,924 кг/м

11 Площадь поперечного сечения арматурного стержня:

#11 Номинальная площадь арматурного стержня в дюймах составляет 1,56 дюйма ²

#11 Номинальная площадь арматурного стержня в мм 1006 мм ²

#14 Размер и диаметр арматурного стержня

14 Диаметр арматурного стержня изготавливается из композитных материалов из углеродистой стали . Он в основном используется для высотных зданий, парковок, мостов, доков и промышленных объектов.

14 Арматура широко известна как Диаметр арматуры «43 мм»,

14 Диаметр арматуры:

Диаметр арматуры #14 в метрической системе равен 43 мм.

Номинальный диаметр 14 арматурных стержней в дюймах равен 1,693 дюйма

Номинальный диаметр 14 арматурных стержней в мм составляет 43 мм /ft

#14 Масса арматурного стержня на единицу длины составляет 11,41 кг/м

11 Площадь сечения арматурного стержня:

#14 Номинальная площадь арматурного стержня в дюймах составляет 2,25 дюйма ²

#1 Площадь арматурного стержня в дюймах мм 1452 мм ²

18 Размер и диаметр арматуры

18 Диаметр арматуры из углеродистой стали композитных материалов. Он в основном используется для мостов и строительных проектов в морской среде .

18 Арматура широко известна как арматура диаметром «57 мм» .

18 Диаметр арматуры:

Диаметр арматуры #18 в метрической системе равен 57 мм.

Номинальный диаметр 18 арматурных стержней в дюймах равен 2,257 дюйма

18 Номинальный диаметр арматурного стержня в мм составляет 57,33 мм

18 Масса арматурного стержня на единицу длины (фунт/фут):

#18 Масса арматурного стержня на единицу длины составляет 13,6 фунт/фут

#18 Масса арматурного стержня на единицу длины составляет 20,284 кг/м

18 Репортаж C/S Область:

#18 Номинальная площадь армации в дюйме 4,00 дюйма ²

#18 Номинальная зона ART в MM — 2581 мм ²

. Read Read. Подробнее: Сколько мешков бетона во дворе | Сколько мешков бетона мне нужно

Диаграмма размеров и диаметра арматуры

Императорский размер стержня	Вес на единицу (фунт/фут)	Масса. Nominal Diameter (in)	Nominal Diameter (mm)	Nominal Area(in2)	Nominal Area (mm2)
#3	0.376	0.561	0.375	9.525	0.11	71
#4	0.668	0.996	0.500	12.7	0.2	129
#5	1.043	1.556	0.625	15.875	0. 31	200
#6	1.502	2.24	0.750	19.05	0.44	284
#7	2.04	3.049	0.87	22.225	0.60	387
#8	2.67	3.982	1.000	25.4	0.79	509
#9	3.4	5.071	1. 128	28.65	1	645
#10	4.303	6.418	1.27	32.26	1.27	819
#11	5.313	7.924	1.41	35.81	1.56	1006
#14	7.65	11.4	1.693	43	2.25	1452
#18	13. 6	20.284	2.257	57.33	4	2581

Размер и диаметр арматуры

Вам также может понравиться

• Сколько ярдов в тонне | Сколько ярдов в тонне гравия | Сколько тонн во дворе | Сколько кубических ярдов в тонне | Кубический Ярд к Тонна
• Сколько мешков бетона во дворе | Сколько мешков с бетоном мне нужно
• Сколько мешков с бетоном мне нужно для плиты 10×10
• Сколько мешков с бетоном во дворе | Сколько мешков бетона мне нужно
• Что такое удельный вес стали | Удельный вес формулы стального стержня | Вес стальной единицы | Как рассчитать вес стального стержня

Выберите правильный вариант для вашего проекта

Перейти к содержанию

Одним из наиболее распространенных строительных материалов, используемых в промышленности, является сталь.

Бетон может иметь высокую прочность на сжатие, но может разрушиться из-за напряжения растяжения. Чтобы получить прочность на растяжение, бетон изготавливают из стальных стержней, называемых арматурными стержнями. Он используется в бетоне для обеспечения прочности на растяжение.

Для разных конструкций требуются арматурные стержни разных размеров и типов. Детальный анализ и проектирование выполняются для расчета размера и типа используемой арматуры.

В нем также указано расстояние от центра до центра между арматурными стержнями и покрытием, которое вы должны предоставить.

Содержание

Значение размеров арматурных стержней

Возможно, вы слышали, как люди называли различные стальные стержни номерами 4, 8, 10 и т. д. Вы, должно быть, задавались вопросом, что это означает.

Число, записанное с #, является единицей 1/8 ^-й дюймов.

Это означает, что #3 означает 3, умноженное на 1/8, или, можно сказать, 3/8 дюйма. № 4 означает 4/8 дюйма, № 6 — 6/8 дюйма, № 8 — 1 дюйм и т. д.

Таблица размеров арматурных стержней диаграмма. Таблица размеров арматурных стержней включает различные физические свойства арматурных стержней разных размеров.

Ниже приведена часто используемая таблица арматурных стержней:

908,6

908,6

908,6

908,6

Обозначение размера стержня	Вес (фунт/фут)	Диаметр стержня (дюйм)	Диаметр стержня (мм)	Площадь поперечного сечения (дюйм2)	Площадь поперечного сечения (мм2)
5 9 3	0.376	0.375	9.525	0.11	71
#4	0.668	0.5	12.7	0.2	129
#5	1.043	0.625	15.875	0.31	200
#6	1.502	0.75	19.05	0.44	284
#7	2. 044	0.875	22.225	0.6	387
#8	2.67	1	25.4	0.79	509
#9	3.4	1.128	28.65	1	645
#10	4.303	1.27	32.26	1.27	819
#11	5.313	1.41	35.81	1.56	1006
#14	7,65	1,693	43	2,25	1452
#18
#18
#18
#18


PDF

Размеры арматуры и пространства

Как уже упоминалось Конструкция тщательно анализируется и разрабатывается, чтобы определить, какие типы, размеры и длину арматурных стержней следует использовать.

изображение взято из mecengineers

Также какие промежутки вы должны оставить между соседними арматурными стержнями и арматурой от края. Если расстояние между стальными стержнями неправильное, прочность конструкции изменится.

Предположим, в проекте сказано, что вы должны разместить стержень №4 на расстоянии 5 дюймов от центра к центру. Если мастер сделает ошибку и поставит его через каждые 4 дюйма, произойдет снижение прочности почти на 20%. Вот так просто можно изменить прочность отделочной конструкции.

Чтобы обеспечить правильное расстояние, используйте стальные стяжки или сварку, чтобы удерживать арматурные стержни на месте.

Помимо интервала, давайте поговорим о размере.

Предположим, мастер случайно использует стержни №3 вместо №4 с межосевым расстоянием 5 дюймов. Общая прочность конструкции снизится примерно на 35%.

Качество арматуры

Чтобы убедиться в качестве и оценить класс арматуры, необходимо провести стандартизированные испытания. Это позволит проверить, хорошего ли качества арматура, которую вы собираетесь использовать. Он также сообщает вам, соответствует ли арматурный стержень нормам и спецификациям.

Необходимо испытать четыре основных компонента арматуры:

• Изгиб стали
• Прочность на растяжение
• Усталость
• Прочность на сжатие

Различные арматурные стержни для различных целей

Не существует одного размера и типа арматурных стержней, которые можно использовать для всех конструкций.

Для небольших проектов обычно достаточно стержней ниже №3. Например, стержни, используемые на подъездных дорожках и во внутренних двориках, имеют толщину около 1/8 дюйма. Следует иметь в виду, что это будет нести минимальные нагрузки. Это также обеспечит очень небольшую прочность на растяжение.

При обсуждении стен, опор или колонн следует использовать арматуру более №3.

Аналогичным образом, для фундаментов и фундаментов целесообразно использовать стержни размером более 4-го размера. Потому что опоры и фундаменты несут большой вес.

Для крупных проектов, конструкций с более длинными пролетами требуются арматурные стержни большего размера, т. е. более #5. Например, строительство мостов, тоннелей и каналов. Ниже приведены некоторые распространенные конструкции с обычным диапазоном используемой арматуры.

Бетонные плиты: Подрядчики часто используют правило 1/8 для определения размера стали для плиты. Например, в плите глубиной 6 дюймов будет использоваться арматура 6/8 дюйма. Для плит септиков обычно используют стержни №3 и №4.

Подпорные стены: Наиболее часто в подпорных стенах используется арматура №3, №4 и №5. Обычно для них предусмотрена 2-дюймовая крышка.

Плавательный бассейн: Минимальный размер арматуры для жилого бассейна — №3. Максимум №5.

Стул для арматурных стержней: это опоры для арматурных стержней во время размещения. Размер опорных стульев из арматуры меньше, чем у стержней №3.

Подведем итоги

Можно сказать, что использование арматуры основано на большом количестве научных данных. Вы не можете использовать один и тот же арматурный стержень в каждом бетоне и ожидать, что он приобретет прочность на растяжение.

Арматурные стержни классифицируются по собственной схеме наименования. Они обозначаются как № 3, № 4, № 5 и т. д. Эти числа являются единицей измерения 1/8 ^th дюйма.

Структурная целостность любого железобетона зависит от трех факторов:

• Марка стали
• Размер и расстояние между арматурными стержнями
• Расположение арматурных стержней внутри конструктивного элемента.

Если есть ошибка в любом из трех факторов, то страдает вся структура. Качество арматуры должно быть на высоте. Это должно быть проверено с использованием различных стандартизированных тестов.

Для небольших проектов в основном используются стержни №3, №4 и №5. Это связано с тем, что в этих конструкциях нет большой нагрузки.

Для более крупных проектов, таких как туннели и мосты, используется арматура более №5. Диаметр также зависит от пролета конструкции.

Продается станок для гибки арматуры

Продается станок для резки арматуры

Конверсионный стол — Re-Steel Supply Company, Inc.

СТАНДАРТ ASTM ИМПЕРАТОРСКАЯ АРМАТУРА
РАЗМЕР ПРУТКА ОБОЗНАЧЕНИЕ	НОМИНАЛЬНЫЕ РАЗМЕРЫ
	ПЛОЩАДЬ(ДВ.2)	ВЕС (фунт/фут)	ДИАМЕТР (ДЮЙМЫ)
#3	0,11	0,376	0,375
#4	0,20	0,668	0,500
#5	0,31	1,043	0,625
#6	0,44	1,502	0,750
#7	0,60	2,044	0,875
#8	0,79	2,670	1. 000
#9	1,00	3.400	1,128
#10	1,27	4.303	1.270
#11	1,56	5.313	1.410
#14	2,25	7,65	1,693
#18	4,00	13,60	2,257
Текущая спецификация A615 охватывает прутки размеров №14 и №18 для класса прочности 60 и размеры прутков №11, №14 и №18 для класса прочности 75. Текущая спецификация A706 также охватывает прутки размеров №14 и №18. Размер стержня #9по #18 не включены в спецификацию A996.

СТАНДАРТ ASTM МЕТРИЧЕСКАЯ АРМАТУРА
РАЗМЕР ПРУТКА ОБОЗНАЧЕНИЕ	НОМИНАЛЬНЫЕ РАЗМЕРЫ
	ПЛОЩАДЬ (ММ. 2)	ВЕС (кг/м)	ДИАМЕТР (ММ)
#10	71	0,560	9,5
#13	129	0,994	12,7
#16	199	1,522	15,9
#19	284	2,235	19,1
#22	387	3.042	22,2
#25	510	3,973	25,4
#29	645	5,060	28,7
#32	819	6.404	32,3
#36	1006	7,907	35,8
#43	1452	11,38	43,0
#57	2581	20,24	57,3
Текущая спецификация A615M охватывает прутки размеров № 43 и № 57 класса прочности 420 и прутки размеров № 36, № 43 и № 57 класса прочности 520. Текущая спецификация A706 также охватывает прутки размеров № 43 и № 57. Размер стержня #29по #57 не включены в спецификацию A996M.

СРАВНЕНИЕ РАЗМЕРОВ ПРОВОЛОКИ ПО НОМЕРАМ W&D И ТОЧКАМ СТАЛЬНОЙ ПРОВОЛОКИ
W&D НОМЕР РАЗМЕРЫ ПРОВОДОВ				ИЗМЕРИТЕЛЬ ДЛЯ СТАЛЬНОЙ ПРОВОЛОКИ
Номер размера	Площадь, кв. В.	Ном. Диаметр, В		Ном. Диаметр.,В.	Площадь, кв.	Номер датчика
1,4	0,014	0,135		0,135	0,014	10
1,5	0,015	0,138
				0,148	0,017	9
2	0,02	0,159
				0,162	0,021	8
2,5	0,025	0,178		0,177	0,025	7
2,9	0,029	0,192		0,192	0,029	6
3	0,03	0,195
				0,207	0,034	5
3,5	0,035	0,211
4	0,04	0,225		0,225	0,04	4
				0,235	0,043	3 1/2
4,5	0,045	0,240
				0,244	0,047	3
5	0,05	0,252		0,253	0,05	2 1/2
				0,2625	0,0545	2
5,5	0,055	0,264			г.
				0,273	0,059	1 1/2
6	0,06	0,276
				0,283	0,063	1
6,5	0,065	0,288
				0,295	0,068	1/0 1/2
7	0,07	0,298
				0,3065	0,074	1/0
7,5	0,075	0,309
8	0,08	0,319		0,319	0,08	2/0 1/2
8,5	0,085	0,329
				0,331	0,086	2/0
9	0,09	0,338
9,5	0,095	. 0348		0,347	0,095	3/0 1/2
10	0,10	0,356
				0,3625	0,103	3/0
10,5	0,105	0,366
11	0,11	0,374
				0,378	0,112	4/0 1/2
12	0,12	0,390
				0,394	0,122	4/0
14	0,14	0,422
				0,4305	0,146	5/0
16	0,16	0,451			г.
18	0,18	0,478		0,4615	0,167	6/0
20	0,20	0,504		0,490	0,189	7/0
20,5	0,205	0,511

Площадь арматуры | размер бара | вес бара | для различных стандартов

Площадь арматурного стержня является стандартным значением и должна соответствовать требованиям норм проектирования. Поскольку поставщик может изменять свойства армирования по своему желанию, для него существуют предельные значения.

В соответствии с британскими стандартами можно использовать следующую таблицу площадей арматурных стержней. Он указывает диаметр стержня, площадь арматурного стержня, площадь арматурного стержня в зависимости от количества стержней и т. д.

Будет использоваться та же детализация арматурного стержня, что и в европейских стандартах.

Британская/европейская таблица арматурных стержней

В приведенной выше таблице указан вес арматурного стержня на метр длины.

Кроме того, площадь арматурных стержней можно получить из следующей таблицы в зависимости от расстояния между стержнями.

Приведенная выше таблица будет очень полезна при разработке дизайна. Когда мы знаем площадь арматурного стержня из проекта, мы можем выбрать диаметр стержня и расстояние между арматурами.

Дополнительную информацию об армировании можно найти в статье Арматура – ​​Руководство по проектированию и изготовлению .

В разных странах используются разные обозначения штрихов.

Таблица размеров стержней США с площадью арматурных стержней

Используются следующие размеры стержней и площади арматурных стержней.

. 1129 (in²)

Imperial bar size	Metric bar size (soft)	Linear Mass Density		Nominal diameter		Nominal area
		LB ⁄ футов	кг ⁄ M	(in)
(in)
(in)
(in)		(mm²)
#2	No.6	0.167	0.249	0.250 =  2 ⁄ 8  =  1 ⁄ 4	6.35	0.05	32
#3	No.10	0.376	0.560	0.375 =  3 ⁄ 8	9.53	0.11	71
#4	No.13	0.668	0.994	0.500 =  4 ⁄ 8  =  1 ⁄ 2	12.7	0.20	129
#5	No .16	1.043	1.552	0.625 =  5 ⁄ 8	15.9	0.31	200
#6	No.19	1.502	2.235	0.750 =  6 ⁄ 8  =  3 ⁄ 4	19. 1	0.44	284
#7	No.22	2.044	3.042	0.875 =  7 ⁄ 8	22.2	0.60	387
#8	No.25	2.670	3.973	1.000 =  8 ⁄ 8	25.4	0.79	510
#9	No.29	3.400	5.060	1.128 ≈  9 ⁄ 8	28.7	1.00	645
#10	No.32	4.303	6.404	1.270 ≈  10 ⁄ 8	32.3	1.27	819
#11	No.36	5.313	7.907	1.410 ≈  11 ⁄ 8	35.8	1.56	1,006
#14	No. 43	7.650	11.384	1.693 ≈  14 ⁄ 8	43.0	2.25	1,452
#18	No.57	13.60	20.239	2.257 ≈  18 ⁄ 8	57.3	4.00	2,581

Для канадских стандартов используются другие обозначения.

Канадская линейчатая диаграмма

В следующей таблице указаны размеры канадских стержней и площадь арматурных стержней.

Метрика Размер бар. секционная Площадь (мм²)
10M	0.785	11.3	100
15M	1.570	16.0	200
20M	2.355	19.5	300
25M	3. 925	25.2	500
30M	5.495	29.9	700
35M	7.850	35.7	1000
45M	11.775	43.7	1500
55M	19.625	56.4	2500

Related Articles

• Anchorage Length in Footing Rebar
• Прочность арматуры на растяжение
• Удаление ржавчины с арматуры – практический подход
• Все о механических муфтах
• Rebar Rib – Surface Geometry of Rebar
• Reinforcement Testing
• How to Check Section is Over Reinforced
• Balanced, Over Reinforced and Under Reinforced

Таблица веса арматуры (с БЕСПЛАТНЫМ калькулятором)

Содержание

Что такое арматура?

Арматура — это общее название ребристых стальных стержней, включая горячекатаные ребристые стальные стержни и холоднокатаные ребристые стальные стержни.

Марка арматуры состоит из HRB и минимального предела текучести арматуры, которая делится на три марки: HRB335, HRB400 и HRB500.

Для класса сейсмической арматуры буква «Е» добавляется после обычной арматуры, такой как HRB400E.

Поскольку плотность заготовки (7,85 г/см³), используемой для прокатки арматуры, одинакова, теоретический вес арматуры одной и той же спецификации одинаков независимо от того, являются ли одним и тем же способом и маркой прокатки.

Вы можете использовать наш калькулятор веса арматуры или приведенную ниже таблицу, чтобы рассчитать вес арматурной стали.

Rebar Weight Calculator

 Rebar Weight Chart (Unit: kg/m)

Item	Model	Unit	Weight
Rebar	Φ6	kg/m	0. 222
Rebar	Φ8	kg/m	0.395
Rebar	Φ10	kg/m	0.6169
Rebar	Φ12	kg/m	0.888
Rebar	Φ14	kg/m	1.21
Rebar	Φ16	kg/m	1.58
Rebar	Φ18	kg/m	2
Rebar	Φ20	kg/m	2. 47
Rebar	Φ22	kg/m	2.98
Rebar	Φ25	kg/m	3.85
Rebar	Φ28	kg/m	4.83
Rebar	Φ32	kg/m	6.31
Rebar	Φ36	kg/m	7.99
Rebar	Φ40	kg/m	9.87
Rebar	Φ50	kg/m	15. 42
MS HR round wire rod	Φ5.5	kg/m	0.187
MS HR round wire rod	Φ6.0	kg/m	0.222
MS HR round wire rod	Φ6.5	kg/m	0.26
MS HR round wire rod	Φ7.0	kg/m	0.3019
MS HR round wire rod	Φ7.5	kg/m	0,3469
Стальная прядь для предварительно напряженного бетона (1×2)	10	kg/km	310
Steel Strand for Prestressed Concrete（1×2）	12	kg/km	447
Steel Strand for Prestressed Concrete（1×3）	10. 8	kg/km	465
Steel Strand for Prestressed Concrete（1×3）	12.9	kg/km	671
Steel Strand for Prestressed Concrete（1×7） Стандарт	9.5	kg/km	432
Steel Strand for Prestressed Concrete（1×7）Standard	11.1	kg/km	580
Steel Strand for Prestressed Concrete（1×7） Standard	12.7	kg/km	774
Steel Strand for Prestressed Concrete（1×7）Standard	15. 2	kg/km	1101
Steel Strand for Prestressed Concrete（1× 7) Тип чертежа	12.7	kg/km	890
Steel Strand for Prestressed Concrete（1×7）Drawing Type	15.2	kg/km	1295
Indented wire	5	kg /км	0,016

Примечание:

(1) Формула расчета теоретического веса арматурного стержня: теоретический вес (кг/м) = 0,00617 × D² (где D — диаметр сечения, единица измерения: мм)
(2) Расчетная плотность составляет 7,85 г/см³;
(3) Теоретическая масса горячекатаного ребристого проката, холоднокатаного ребристого проката, HRB335, HRB400, HRB500 и другого деформированного проката разных классификаций одинакова.
(4) Теоретический вес, рассчитанный по формуле, отличается от фактического веса, а погрешность обычно составляет около 0,2–0,7 %, что можно использовать только в качестве эталона для оценки.

Хотите узнать цену? Любые вопросы?

Отправьте нам сообщение, чтобы сообщить нам о ваших требованиях.

Свяжитесь с нами

Поиск в нашем блоге

Хотите узнать цену? Любые вопросы?

Получите ответ эксперта в течение 24 часов

Свяжитесь с нами

Последние сообщения

сообщите об этом объявлении сообщите об этом объявлении

Начните печатать и нажмите Enter для поиска

Поиск …

Стандартные диаметры стержней для Австралии

Деформированный стержень — класс прочности 500N

Размер стержня	Фактический диаметр (мм)	Номинальный диаметр (мм)	Площадь (мм 2 )	Вес (кг/м)
N10	12	10	79	0,617
N12	14	12	113	0,888
N16	18	16	201	1,578
N20	23	20	314	2,466
N24	28	24	452	3,5513
N28	32	28	616	4,8337
N32	36	32	804	6. 313
N36	41	36	1020	7,9903
Н40	45	40	1257	9,864

Деформированный пруток — класс прочности 500E

Размер стержня	Фактический диаметр (мм)	Номинальный диаметр (мм)	Площадь (мм 2 )	Вес (кг/м)
RB12	14	12	113	. 888

Пруток – класс прочности 250N

Размер стержня	Фактический диаметр (мм)	Номинальный диаметр (мм)	Площадь (мм 2 )	Вес (кг/м)
Р6	6	6	28,27	.222
Р8	8	8	50	0,395
R10	10	10	88	0,617
Р12	12	12	113	0,888
R16	16	16	201	1,578
R20	20	20	314	2,466
R24	24	24	452	3,639
R28	28	28	616	4,607
Р33	33	33	855	6. Published by admin View all posts by admin
