Изготовил данный девайс сегодня на работе, пробный вариант для будущей работы.

Решил спросить и публики, нужен ли кому ворк данного изделия?

Если да то на днях буду делать еще такие же, за одно и по фотографирую весь процесс.

Если нет то удалю тему! Спсб всем отписавшимся в коментах.

И снова здрасти!

В первых строчках своего блога сразу хочу передать пламенный привет Бабе-Яге!

Ну а далее приступим к ворку!

Для начала предоставлю перечень инструментов которые Вам пригодятся для изготовления талрепа.

Далее металл который я использовал для данного изделия, поволока 1,9 мм 2,2 мм 3,1 мм

Кусок от клапана, какого именно не знаю!

Проволоку 1,9 мм изгибаем вокруг клапана 10,9 мм.

Откусываем бокорезами, в идеале если будет массовое изготовление то рекомендую резать проволоку лобзиком дабы экономить металл, так как при откусывании бокорезами много идет отходов.

Далее крепим ее в третью руку, у каждого она своя, у меня она вот такая как на фото.Изготовленная из крокодила пост советского пространства, проволоки, металлической стойки сваренной из прутка и пластины.

Припой, если честно не знаю какой но стоит 40 грн и флюс, какой именно видно на фото.При пайке я нагреваю малость припой и окунаю его в сухой флюс, до прилипания на него малость белого порошка(порошок и есть флюс, не подумайте ничего плохого)))), далее идет полный нагрев до плавки и желаемого результата!

Спаяли, приступаем к следующему процессу.

С помощью плоскогубцев сгибаем круг в овал.

Далее с помощью маленькой наковальни формируем площадку.

С одной стороны.

С обеих сторон.

Далее берем проволоку 3,1 мм и отрезаем от нее боченки по 3 мм.Предварительно запилив и выровняв одну из сторон.

Оба боченка готовы к пайке.

Спаяв кольцо, и боченки в единое целое стал вопрос в травлении изделия в лимонной кислоте.

В общем титановый ковшик я еще себе не прикупил поэтому решил выкрутиться с помощью подручных средств))

Подарил как то мне знакомый вот таких алюминиевых баночек, откуда они мне не известно, но как говорится в хозяйстве пригодятся, забрал))

В общем пригодилось))Прикрутил ручку и вуаля)))

Протравили!

Подровняли по плоскости и по размеру.

Далее приступаем к разметке перед сверлением.

Инструменты для сверления.

Отцентровали центровкой 1 мм.

Просверлили сверлом насквозь 2 мм.

Далее приступаем к нарезке резьбы метчиком.Способы крепления метчика можно выбрать разные, но не рекомендую пользоваться моим вариантом, так как с помощью моего варианта можно легко сломать метчик если жестко крепить изделие в котором нарезается резьба.Если держать в руках то вполне нормальный выход из ситуации не имея метчикодержателя))).

Леркодержателя у меня тоже пока нету, но как говорится унывать не стоит. Бурная фантазия всегда выручает))).В загали при нарезании резьбы 2,5 мм на проволоке с диаметром 2,2 мм леркодержатель можно не использовать!

Берем проволоку диаметром 2,2 мм и отмеряем 15 мм от края.Предварительно подравниваем торец и снимаем фаску, для более плавного начала резки резьбы.

После нарезки резьбы берем круглогубцы и начинаем гнуть будущий крюк.

После выгибания и обрезки я малость разравниваю на наковаленке и приплюскиваю крюк.

После выравнивания, приплюскивания дорезаем резьбу до тех пор пока крутится лерка.

Далее откусываем лишнее, то есть меряем до средины изделия и обрезаем.

Со второй стороной поступаем так же.

Далее с помощью подручных средств шлифум, полируем и получаем изделие как на первом фото)))

В общем всем спасибо за внимание, спасибо за понимание)))

Задаем вопросы отвечаем чуть ниже)))

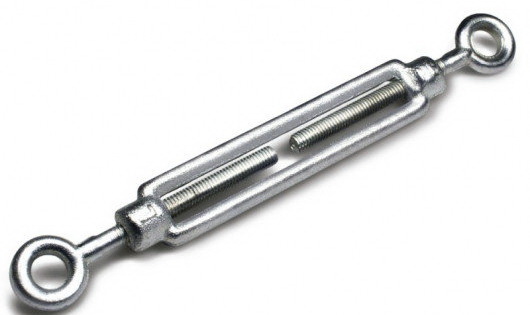

Талреп

Талреп – це спеціальний технічний пристрій для лінійного регулювання або натягу такелажного обладнання (канатів, торосів, ланцюгів та ін. ). Конфігурації талрепа відрізняються, найбільш популярні Кільце-Кільце, Крюк-Крюк, Крюк-Кольцо. Сфери застосування цього обладнання різні та в залежності від мети відрізняється вага обладнання (від десятка грамів до декількох тонн).

Талреп за ГОСТом
Талреп складається з двох силових гвинтів з протилежним різьбленням, які вкручені в корпус (муфту) з двома різьбовими отворами на кінцях. На кінцях гвинтів розташовуються вилки, гаки або вушка, до яких кріпиться ланцюг.

Натяг регулюється обертанням муфти, завдяки чому гвинти зміщуються до середини.

Талрепи виготовляються за стандартом ОСТ 5.2314-79 та ГОСТ 9690-71. Що означають ці абревіатури?

За ОСТ 5-2314-79 всі талрепи поділяються на:

ОШ — з вуглекислотних сплавів і маломагнітних сталей з відкритою штампованою муфтою (ВУ — вилка-вушко; ВВ — вилка-вилка; ВК — вилка-гачок; УУ -вушко-вушко; КК- гак-гак; КУ — гак-вушко).
ОС – виготовляються з тих самих матеріалів, але з відкритою звареною муфтою (ВВ – вилка-вилка; ВУ – вилка-вушко; УУ – вушко-вушко).
ЗС – виготовляються з вуглекислотних сталей із закритою зварною муфтою (ВК – вилка-гачок; ВР – вилка-вилка).

Талреп за ГОСТом ділиться на DIN 1480 та DIN 1768. Талреп DIN 1480 виготовляється з вуглецевої сталі та може додатково оцинковуватися. Застосовує таке кріплення під час монтажних робіт для натягування сталевих канатів, тросів та ін. Використовувати таке кріплення для підйому вантажу не рекомендується. Основна мета цього талрепу – підтримка та компенсація довжини.

Купити талреп в Україні
Купити талреп в Україні пропонує багато компаній. Перед покупкою необхідно визначитися з тими завданнями, які має виконати талреп. На талреп ціна відрізняється залежно від виробника та матеріалу, з якого він виготовлений. Перш ніж купити купити необхідно визначитися з допустимим навантаженням і його розміром. У компанії «ЛЕВ ЛТД» рекомендують детально ознайомитись із усією супутньою документацією на такелажне обладнання перед покупкою.

Талреп своїми руками
Зробити талреп своїми руками практично неможливо. Це складний механізм, який має бути постійно справним. Навіть найменші деформації вже потребують заміни всього механізму або окремих його частин, адже від цього залежить збереження вантажу та безпека робітників.

Деякі умільці все ж таки роблять талреп своїми руками. В основному для закріплення гаражних воріт. Цей механізм трохи відрізняється від класичного талрепу, але дозволяє воротам виконувати свою функцію.

Класично цей елемент кріплення виготовляється зі сталі, але в побуті його роблять із міцної мотузки. Застосовується для закріплення полиць та навісів.

Талреп м10
Талреп М10 один із найпопулярніших серед усього модельного ряду. Витримує робоче навантаження від 0,2 до 0,5 т, залежно від виробника. У найпопулярнішому маркуванні талреп М10Х130 перша цифра означає діаметр різьблення, а друга довжину. Застосовується для встановлення антен та щогл.

Ціна на талреп
Ціна на талреп залежить від розмірів деталі. Інтернет-магазини пропонують продукцію різних постачальників. Купити талреп на сьогоднішній день не займає багато часу. Багато інтернет-магазинів пропонують оплату онлайн, а служби доставки гарантують збереження товару. Незалежно від ціни на талреп, попросіть у продавця супровідну документацію на товар.
