Анкерный болт

Материал: Сталь, покрытие желтый цинк с двойной пассивацией.
Описание: Состоит из втулки, болта, конусной гайки и шайбы.

Анкерный болт (анкер с болтом) — применяют при монтаже тяжелых и умеренно тяжелых элементов металлоконструкций к базовым основаниям из бетона марок С20/С25, строительного камня и полнотелого кирпича.

Крепеж конструктивно состоит из покрытых цинком болта с шестигранной головкой, уплотнительной плоской шайбы, подвижного конуса с внутренней резьбой и металлической гильзы с распорным узлом.

В процессе монтажа сначала необходимо оценить структуру и качество базового материала, затем подобрать подходящие по техническим характеристикам анкерные болты с учетом толщины основания, минимальных межосевых расстояний между отверстиями под анкеры и расстояний от края материала.

Нагрузка на вырывание, изгиб и срез, которой подвержены крепежные детали в процессе эксплуатации конструкции, не должна превышать рекомендуемых производителями величин. Анкерные болты закручивают в подготовленные для них отверстия динамометрическим ключом с фиксированным значением усилия, указанным в технической документации.

Технические характеристики и размеры анкерных болтов:

Размер мм (диаметр х длина)	Внешний диаметр	Максимальная толщина крепления	Минимальная вырывающая сила, Кн	Минимальная нагрузка на срез, Кн	Минимальный момент затяжки, Н-м
8х45	8	17	1,2	2,4	8
8х60	8	32	1,2	2,4	8
8х85	8	57	1,2	2,4	8
10х50	10	12	1,7	4,1	25
10х55	10	17	1,7	4,1	25
10х60	10	22	1,7	4. 1	25
10х75	10	37	1,7	4,1	25
10х80	10	42	1,7	4,1	25
10×100	10	59	1,7	4,1	25
10х110	10	69	1,7	4,1	25
10х120	10	79	1,7	4,1	25
10х125	10	84	1,7	4,1	25
10х140	10	99	1,7	4,1	25
10х180	10	142	1,7	4,1	25
12х65	12	20	2,5	6,9	40
12х70	12	25	2,5	6,9	40
12х100	12	50	2,5	6,9	40
12х120	12	70	2,5	6,9	40
12х150	12	100	2,5	6,9	40
16х75	16	30	3,7	8	50
16х110	16	65	3,7	8	50
16х130	16	80	3,7	8	50
16х150	16	100	3,7	8	50
16х180	16	130	3,7	8	50
16х220	16	170	3,7	8	50
20х75	20	25	5. 1	9,9	80
20х110	20	60	5,1	9,9	80
20х140	20	90	5,1	9,9	80
20х160	20	110	5,1	9,9	80
20х200	20	150	5,1	9,9	80
20х300	20	250	5.1	9,9	80

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках анкерных болтов можно получить у менеджеров компании.

Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

Copyright © 2021 ООО «ТехКомСтрой»

Анкерный болт размеры параметры гост

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

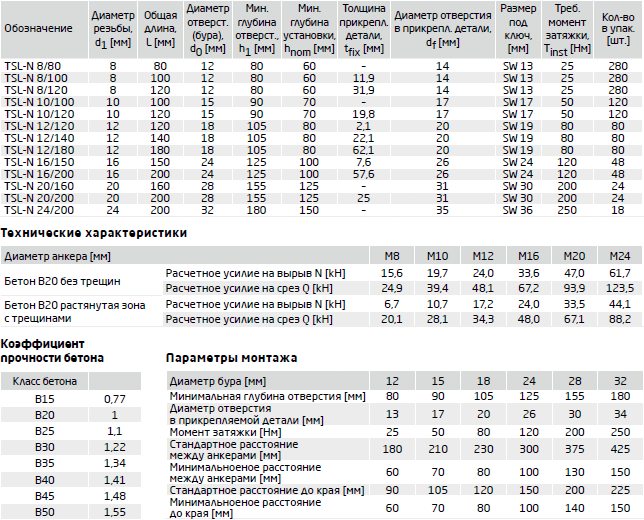

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Анкерный болт тип 1 исполнение 1 — анкерный болт по стандарту ГОСТ 24379.1-2012 (бывший ГОСТ 24379.1-80), используемый для крепления конструкций и оборудования в горизонтальные фундаментные основания. Представляет собой шпильку с изогнутым концом. На длинной части шпильки нарезана метрическая резьба, а изогнутая часть шпильки фундаментного анкера позволяет надёжно фиксироваться в фундаменте.

Фундаментный анкер ГОСТ 24379.1-2012 производится из углеродистой стали Ст3сп (Ст3), Ст20. Возможно выполнение анкера из низколегированной стали марки 09Г2С. Также, возможно производство фундаментных анкеров типа 1 из нержавеющей стали A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).

В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 1, исполнения 1. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.

• Материал: углеродистая сталь или нержавеющая сталь.
• Покрытие: без покрытия, горячий цинк, термодиффузионное цинкование.

В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 1, исполнения 1. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.

Комплект состоит из шпильки, двух гаек ГОСТ ИСО 4032-2014 (бывш. ГОСТ 5915-70 (аналог гаек DIN 934) и шайбы ГОСТ 11371-78 (DIN 125).

Пример использования болта анкерного ГОСТ 24379.1, типа 1, исполнения 1:

В этой статье речь пойдет о изготовлении анкерных болтов по ГОСТ 24379.1-2012, 24379.1-80, их видах и размерах. Анкерные болты в основном используются в строительных работах, на начальных этапа постройки сооружений, каркасов. А именно в железобетонных конструкциях фундамента, для последующего крепления к ним деталей, оборудования и металлоконструкций.

Материалом для изготовления анкерных болтов служат углеродистые (Ст20, Ст3, Ст3сп), низколегированные (09Г2С), а также нержавеющие (08Х18Н10) сорта стали.

На уже готовые анкерные болты наносят специальные покрытия, если есть в этом необходимость или сам заказчик указал данный параметр. Болты с покрытием более устойчивы к агрессивным средам и как показывает практика, у таких болтов увеличивается срок службы. Покрытие может быть, как грунтовое так и лакокрасочное с применением цинка, которое увеличивает антикоррозийные свойства анкерных болтов. Примечание: они могут быть изготовлены и без покрытия.

Существует несколько типов исполнения анкерных болтов, сегодня мы рассмотрим тип 1.1 и 1.2.

Рис 1. Анкерные болты исполнения 1. 1 и 1.2.

Как вы можете увидеть их внешние различия незначительны. Отличием является основание болта: ровное или изогнутое.

Первый тип 1.1 анкерных болтов применяется в постройке основания зданий до его заливки.

Второй тип 1.2 применяется в колодцах фундамента зданий, после колодцы заливаются бетоном.

В зависимости от диаметра и материала, из которого изготавливаются анкера, будет меняться их длина, вес и площадь. Чтобы изготовить болт по стандарту ГОСТ 24379.1-2012 (24379.1-80) пользуются размерами из таблиц ниже. В таблицах приведены все необходимые размеры и вес анкерных болтов для двух исполнений 1.1 и 1.2.

Исполнение 1.1. Анкерный болт по ГОСТ 24379.1.

d – номинальный диаметр резьбы, мм;

P – шаг резьбы, мм;

l – длина изгиба, мм;

R – радиус изгиба, мм.

Таблица 1.

Технические характеристики анкерного болта исполнение 1. 1 по ГОСТ 24379.1-2012 (24379.1-80).

Диаметры анкерных болтов исполнения 1.1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Исполнение 1.2. Анкерный болт по ГОСТ 24379.1.

d – номинальный диаметр резьбы, мм;

P – шаг резьбы, мм;

r – радиус изгиба, мм.

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Таблица 2.

Технические характеристики анкерного болта исполнение 1.2 по ГОСТ 24379.1-2012 (24379.1-80).

Диаметры анкерных болтов исполнения 1. 1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Таблица 3.

Теоретический вес анкерных болтов исполнения 1.1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80).

Длина болта L, мм	Номинальный диаметр резьбы d, мм
	12	16	20	24	30	36	42	48
300	0,35	0,66	—	—	—	—	—	—
400	0,44	0,82	1,32	—	—	—	—	—
500	0,52	0,97	1,57	2,35	—	—	—	—
600	0,61	1,13	1,81	2,71	4,55	—	—	—
710	0,71	1,31	2,09	3,10	5,16	7,59	—	—
800	0,79	1,45	2,31	3,42	5,66	8,31	11,81	—
900	0,88	1,60	2,55	3,77	6,22	9,10	12,89	17,41
1000	0,97	1,77	2,80	4,13	6,77	9,91	13,98	18,83
1120	—	1,95	3,10	4,56	7,43	10,85	15,29	20,53
1250	—	2,15	3,43	5,03	8,15	11,88	16,71	22,38
1320	—	—	3,60	5,28	8,53	12,43	17,47	23,37
1400	—	—	3. 79	5,55	8,99	13,10	18,33	24,51
1500	—	—	—	5,90	9,54	13,90	19,42	25,93
1600	—	—	—	6,26	10,10	14,70	20,50	27,35
1700	—	—	—	6,61	10,65	15,50	21,59	28,77
1800	—	—	—	—	11,21	16,29	22,68	30,19
1900	—	—	—	—	11,76	17,09	23,76	31,61
2000	—	—	—	—	12,32	17,89	24,85	33,03
2120	—	—	—	—	—	18,85	26,16	34,73
2240	—	—	—	—	—	19,81	27,47	36,44
2300	—	—	—	—	—	20,29	28,11	37,29
2360	—	—	—	—	—	—	28,76	38,07
2500	—	—	—	—	—	—	30,29	40,23
2650	—	—	—	—	—	—	—	42,26
2800	—	—	—	—	—	—	—	44,39

Диаметры анкерных болтов исполнения 1. 1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Нагрузка на болт на разрыв

Анкерный болт является крепежным элементом, на который можно подвесить те или иные тяжелые предметы к стенам и потолку. Он обеспечивает надежность крепления. Однако какую именно нагрузку может выдержать анкерный болт, например М10, и как правильно его монтировать, предстоит выяснить подробнее.

Содержание

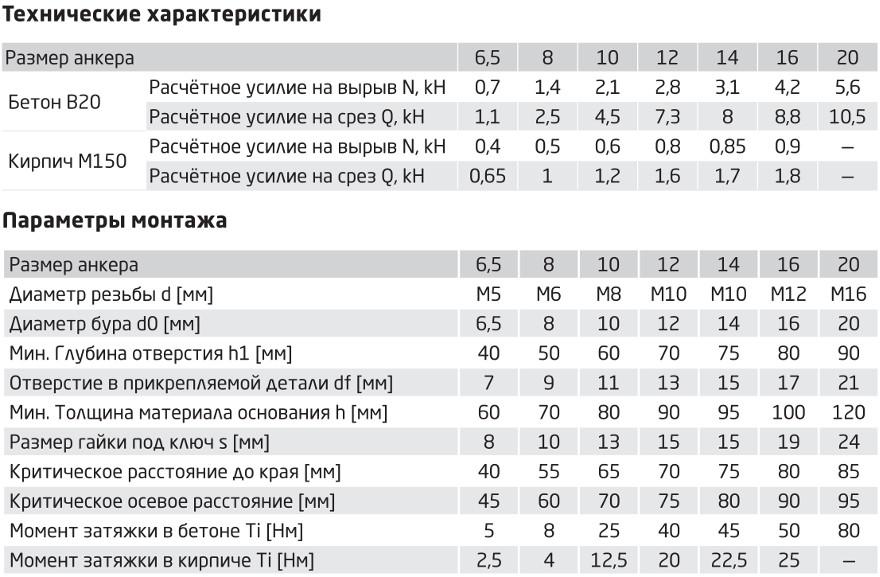

Виды и технические характеристики анкерных болтов

Анкерные болты классифицируют на несколько групп, но основным критерием является принцип крепления:

1. Механические. Закрепляются в основании методом распорки. Сначала в стене или потолке перфоратором высверливают отверстие. В него вставляют анкер, а затем ввинчивают болт.
2. Химические. Представляет собой клеевой крепеж. Чтобы добиться прочного соединения с основанием, болты погружают в полимерный клеевой раствор, который предварительно помещают в подготовленное отверстие. Он затвердевает, эффективно скрепляя между собой болт с основанием. Прочность соединения достигается за счет адгезии – проникновения состава в поры основания. Для монтажа химического анкера требуется пистолет и клей, помещенный в баллон с узким коническим носиком. с помощью этих приспособлений клее выдавливают в отверстие. Есть разновидности химически анкера с клеевой капсулой, которая разбивается при вкручивании в отверстие болта.

Анкерный болт представляет собой стержень в виде цилиндра длиной 45-225 мм, с резьбой на одном конце. Анкер визуально напоминает втулку с распорным элементом по типу конической гайки. Производство метизов осуществляется из высококачественной легированной стали, в соответствии с требованиями ГОСТа.

Из главных технических характеристик, которые определяют эксплуатационные качества анкера следует особенно выделить вырывное усилие. Этот параметр указывает, какое усилие необходимо приложить к метизу, чтобы вытащить его из посадочного гнезда. Единицей измерения являются килоньютоны. ГОСТ требует, чтобы значение было больше 10,5 кН. Помимо вырывного усилия, учитывают также прочность на изгиб и скручивание. Величина изгибающего момента, оказывающего воздействие на болт, не должна быть больше 5-25 нм, а крутящего – более 10-40 нм. Чем меньше цифры, указанные в характеристиках, тем надежнее и жестче будет закреплен крепежный элемент.

Параметры монтажа анкерного болта

Если анкерные болты выбраны в качестве крепежного элемента, необходимо определиться с тем, какие именно метизы следует использовать. Это можно выяснить, обратившись к соответствующим нормативным документам, а именно ГОСТу. В нем указаны все технические характеристики. Помимо массы и размеров болта, в ГОСТе, например, указывают уровень предельной нагрузки на разрыв. Из следующей ниже таблицы можно узнать дополнительные параметры, включая минимальную толщину прикрепляемого объекта и диаметр бура, который нужно использовать для подготовки отверстия.

Основными критериями при подборе анкеров служат их размеры. При подборе болтов учитывают массу объекта, который будет удерживать анкер. Если вес предмета большой, то анкер должен быть более длинным и большим в диаметре. Не оставляют без внимания и толщину стены, иначе длинный болт пробьет стены или потолок и выйдет с другой стороны.

Анкерный болт максимального диаметра распорной втулки имеет наивысшую несущую способность, однако, их следует фиксировать только в прочных, надежных основаниях, поскольку параметры конструкции также определяют, выдержит ли она вес фиксируемого предмета.

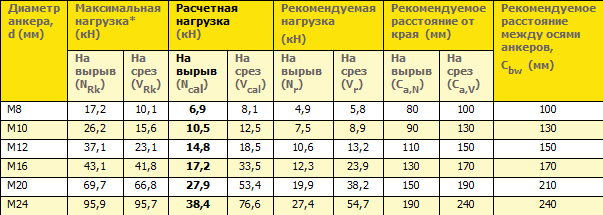

Таблица допустимых нагрузок и веса

От размера анкерного болта напрямую зависят такие характеристики, как допустимые нагрузки, вес и разрывное воздействие. Ниже следует таблица, по которой можно определить эти параметры.

Расчеты при определении размера анкерного болта

Чтобы выяснить, какой анкерный болт необходим в конкретной ситуации, следует учесть все нагрузки, а они бывают статическими и динамическими. К статическим нагрузкам относится сила, с которой объект воздействует на анкер в зависимости от веса. К динамическим нагрузкам относятся импульсные и ударные нагрузки. Они определяются временем, точкой приложения и направления прикладываемой силы. Объект на стене будет зафиксирован прочно и надежно, если нагрузка, которая оказывается на него, будет не более 25% от вырывающей силы.

Понять, как проводятся расчеты, можно на примере.

К примеру, на кухне нужно подвесить шкафчик. Вес объекта, включая содержимое, например продукты и посуду, составляет 25 кг. Так как анкер должен выдерживать четырехкратную нагрузку, расчет будет выглядеть следующим образом:

Р = m (масса объекта, кг) × 4 (согласно правилу) × g (9,81 кН/кг) = 25 кг × 4 × 9,81 кН/кг = 0,981 кН

Значение действительно при условии, что основание, в которое вбивается анкер, не имеет повреждений. Если же бетонная стена имеет трещины или какие-либо другие дефекты, полученный результат необходимо умножить на коэффициент 0,6. Отсюда получаем, что в поврежденной стене анкер выдерживает нагрузку 0,59 кН.

Если нужно вычислить нагрузку, которая создается подвешенным объектом массой m на определенном расстоянии l, следует воспользоваться формулой: M=m×g×l.

Определение величины предварительной затяжки анкерных болтов

Анкеры затягивают в соответствии с величиной предварительной затяжки F. При динамических нагрузках на болт этот параметр принимается равным 1,1P, при статических – 0,75P. P – это расчетная нагрузка, действующая на крепеж, формула расчета которой была приведена в предыдущем разделе.

Если затяжка болта производится стандартным ручным инструментом при его монтаже в стальную колонну или подобные конструкции, то величину предварительной затяжки анкерных болтов рассчитывают с учетом предельного усилия, оказываемого на крепежный элемент. Чем производится монтаж анкеров, можно узнать в приложении 8 Пособия к СНиП 2.09.03-85.

Пошаговая схема установки анкерных болтов

Даже если при выборе анкерного болта учтены размеры и масса объекта, который будет установлен с помощью данного крепежного элемента, в случае неправильного монтажа он не выдержит оказываемой на него нагрузки. Чтобы анкер был закреплен надежно, при его установке необходимо соблюдать ряд правил.

Монтаж анкерного крепежа проводится пошагово следующим образом:

1. В основании, на которое будет устанавливаться объект, нужно просверлить отверстие такого диаметра, чтобы втулка анкера входила в него плотно. Чтобы не ошибиться с размерами отверстия, следует посмотреть в таблице, каков диаметр отверстия для конкретного анкера. Отверстие проделывают перфоратором или ручным инструментом типа бура.
2. Отверстие, которое высверлено в стене или потолке, необходимо очистить от кусков рассверленного основания, попавших внутрь, так как скопившаяся в глубине отверстия пыль не даст углубить анкер на всю длину. Сделать это можно с помощью спринцовки, пылесоса или миниатюрного ершика. При установке анкера в очищенное отверстие повышается надежность монтажа.
3. После того как отверстие тщательно освобождено от мусора, устанавливают анкерный болт. Отдельные специалисты рекомендуют монтировать анкер с уже зафиксированным на нем объектом, однако, выполнять работу таким образом неудобно. Есть еще один вариант, который позволяет выполнить эту процедуру с должным результатом. Установив анкер на нем затягивают гайку до тех пор, пока распорная втулка, разжимаясь не зафиксирует крепеж. После установки болта и проверки надежности его фиксации с него скручивают гайку и на свободный резьбовой конец подвешивают предмет. Затем его фиксируют гайкой с шайбой и еще раз проверяют качество монтажа.

Склоняясь к выбору в качестве крепежных элементов анкерных болтов, следует учитывать, что анкера различаются друг от друга как по типу фиксации, так и по размерам, предельной нагрузке, классу прочности, функциональным особенностям. Чтобы выбрать крепеж правильно, необходимо ориентироваться на задачу, для решения которой крепеж предназначен, а также учитывать особенности материала основания, так как от этого в не меньшей степени завит прочность крепления.

Да!

45. 33%

Нет. Требуются дополнительные ответы.
Сейчас спрошу в комментариях.

39.92%

Частично.  Еще остались вопросы.
Сейчас отпишусь в комментариях.

14.75%

Проголосовало: 1220

Оцените полезность статьи, нам будет приятно 🙂

Технические характеристики анкерных болтов

— Pacific Bolt Manufacturing Ltd. Эта спецификация болтов предназначена для болтов, анкерных болтов и шпилек с минимальной прочностью на растяжение 60 тысяч фунтов на квадратный дюйм, и эти болты используются для общего применения.

Марки

A	Болты с головкой, резьбовые стержни и изогнутые болты, предназначенные для общего применения.
B	Толстые шестигранные болты и шпильки, предназначенные для фланцевых соединений в трубопроводных системах с чугунными фланцами.
C	Анкерные болты без головки, изогнутые или прямые, предназначенные для анкеровки конструкций. Конец анкерного болта класса С, который должен выступать из бетона, будет окрашен в зеленый цвет для целей идентификации. Постоянная маркировка является дополнительным требованием.

Химические свойства

.0005

Шайбы

Все болты A307A должны использоваться со стандартными шайбами ​​F844 (SAE + USS) использование при высоких температурах или под высоким давлением. В основном используется в проектах водоснабжения и трубопроводов. Эта спецификация болтов распространяется как на болты с тяжелой шестигранной головкой, так и на резьбовой стержень. A193-B7 обладает высокой прочностью на растяжение и является одним из самых прочных сортов, которые можно оцинковывать без водородного охрупчивания. Эта спецификация может быть тяжелым болтом с шестигранной головкой, изогнутым анкерным болтом, болтом с полной резьбой или болтом с резьбой на каждом конце.

Оценки

Химические свойства

Элемент	B7 (AISI 4140)	B8 (AISI 3014 (AISI 4140)	B8 (AISI 3014 (AISI 4140)	B8 (AISI 4140). )
Carbon	0.37 – 0.49%	0.08% max	0.08% max
Manganese	0.65 – 1.10%	2.00% max	2.00% max
Phosphorus, max	0.035%	0.045%	0.045%
Sulfur, max	0.040%	0.030%	0.030%
Silicon	0.15 – 0.35%	1.00 % max	1.00% max
Chromium	0.75 – 1.20%	18.0 – 20.0%	16.0 – 18.0%
Nickel		8.0 – 11.0%	10.0 – 14.0%
Molybdenum	0.15 – 0.25%		2.00 – 3.00%

Nuts for B7:

A194-2H Nuts

Washers for B7

F436 hardened Washers – or flat нарезка шайб по желанию заказчика.

F1554

Применение

Настоящая спецификация распространяется на анкерные болты, которые могут быть изогнутыми, прямыми, с головкой и без головки. Эта скорость предназначена для болтов из углерода, бора, сплава или высокопрочного сплава. Эта спецификация обычно используется для анкеровки несущих опор к бетонному фундаменту, т.е. Колонны, опоры колонн, дорожные знаки, уличное освещение, светофоры, стальные опорные плиты и тому подобное.

Граппы

F1554 Уровень 36	Низкий углерод, 36 кв. Марка 105	Сплав, термообработанный, высокопрочный стальной анкерный болт с пределом текучести 105 тыс.фунтов/кв.дюйм0018	Grades 55 and 105
Sizes up to 3/4	Sizes over 3/4 to 1-1/2	Sizes over 1-1/2 to 4
Carbon	0.26%	0.27%	0.28%
Manganese		0. 60 – 0.90%	0.60 – 0.90%
Phosphorus, max	0.04%	0.04%	0.04 %	0,040%
Sulfur, max	0.05%	0.05%	0.05%	0.050%
Copper, min (when specified)	0.20%	0.20%	0.20%	0.20%

A320

Применение

A320 обычно используется и лучше всего описывается как спецификация для анкерных болтов, используемых при низких температурах, которые оказывают сильное воздействие при низких температурах. Обычно A320 применяется для клапанов давления, фланцев, клапанов и фитингов для низких температур.

Химические свойства

9.

.

.

.

.

.

.

(AISI 304). %

Mechanical Свойства

Марка	Размер	Растяжение, тыс. фунтов/кв.дюйм, мин	Выход, тыс.фунтов/кв.дюйм, мин	Удар по Шарпи 20 футофунтов при температуре	удлиненный, %, мин	РА, %, не менее
L7	До 21/2	125	105	-150°F	16	50
Л43	До 4	125	105	-150°F	16	50
В8 Класс 1	Все	75	30	Н/Д	30	50
Б8М Класс 1	Все	75	30	Н/Д	30	50
В8 Класс 2	До 3/4	125	100	Н/Д	12	35
	7/8 – 1	115	80	Н/Д	15	35
	8. 11 – 4.11	105	65	Н/Д	20	35
	13/8 – 11/2	100	50	Н/Д	28	45
Б8М Класс 2	До 3/4	110	95	Н/Д	15	45
	7/8 – 1	100	80	Н/Д	20	45
	8.11–4.11	95	65	Н/Д	25	45
	13/8 – 11/2	90	50	Н/Д	30	45

Рекомендуемые гайки и шайбы

Гайки A194-L7 или L4 для серии L спецификации

A194-8, 8C, 8T, 8F, 8M, 8LN и 8MLN Шайбы соответствуют F436

A449

Приложение

Эта спецификация используется для общего машиностроения и когда для болта требуются спецификации A325, но его диаметр превышает 1-1/2 дюйма (спецификация A325 находится в диапазоне только от ½” до 1-1/2”). Диапазон A449: болты диаметром от ¼ до 3 дюймов. Есть два типа A449, тип 1 и тип 3 (был тип 2, но он был снят с производства в 2003 году). Аналогичные характеристики у A325 и A490. Эту спецификацию можно использовать для болтов с шестигранной головкой Hvy и анкерных болтов.

Тип

Тип 1 – обычная углеродистая сталь, углеродистая бористая сталь, легированная сталь или легированная бароновая сталь

Тип 3 – атмосферостойкая сталь

Химические свойства

Болты типа 3, класс
Элемент	А	Б	С	Д	Э	Ф
Углерод	0,33 – 0,40%	0,38 – 0,48%	0,15 – 0,25%	0,15 – 0,25%	0,20 – 0,25%	0,20 – 0,25%
Марганец	0,90 – 1,20%	0,70 – 0,90%	0,80 – 1,35%	0,40 – 1,20%	0,60 – 1,00%	0,90 – 1,20%
Фосфор	0,035% макс.	0,06 – 0,12%	0,035% макс.	0,035% макс.	0,035%	0,035%
Сера, не более	0,040%	0,040%	0,040%	0,040%	0,040%	0,040%
Силикон	0,15 – 0,35%	0,30 – 0,50%	0,15 – 0,35%	0,25 – 0,50 %	0,15 – 0,35%	0,15 – 0,35%
Медь	0,25 – 0,45%	0,20 – 0,40%	0,20 – 0,50%	0,30 – 0,50%	0,30 – 0,60%	0,20 – 0,40%
Никель	0,25 – 0,45%	0,50 – 0,80%	0,25 – 0,50 %	0,50 – 0,80%	0,30 – 0,60%	0,20 – 0,40%
Хром	0,45 – 0,65%	0,50 – 0,75%	0,30 – 0,50%	0,50 – 1,00%	0,60 – 0,90%	0,45 – 0,65%
Ванадий			0,020% мин.
Молибден		0,06% макс.		0,10% макс.
Титан				0,05% макс.

Рекомендуемые гайки:

Рекомендуемые шайбы для A449 будут F436, тип 1 или тип 3.

.B. Применение

Эти спецификации используются, когда требуется болт из термообработанного сплава. Эти спецификации могут использоваться в любой форме болта, болта с головкой, анкерного болта (с резьбой на каждом конце или с полной резьбой) или изогнутого болта. A354BD очень похож на A490.

Класс

Болты класса BD A354 имеют более высокую прочность, чем класс BC A354, и равны по прочности болтам ASTM A490. Однако, в отличие от ASTM A490, спецификация A354 BD не имеет ограничений по конфигурации. Поскольку болты A490 представляют собой тяжелые конструкционные болты с шестигранной головкой и не превышают диаметра 1-1/2 дюйма, следует учитывать спецификацию A354 BD для анкерных болтов, резьбовых стержней, других типов болтов с головкой и болтов диаметром более 1-1/2 дюйма. где желательны аналогичные механические свойства. Марка BD A354 не требует магнитопорошкового испытания, как того требует A49.0 спецификация.

Химические свойства

Элемент	Размеры от 1/4 до 1-1/2	ПРОТИВ НА 1-1/2
CARBLE	0,30-0,53%		0,30-0,53%	—	0,30-0,53%	—	0,30-0,53%	—	0,30-0,53%	—	.
Phosphorus, max	0.035%	0.035%
Sulfur, max	0.040%	0.05%

A325

APPLICATION

These bolts are intended for use in structural connections . Спецификации ASTM A325 производятся в диапазоне диаметров от ½” до 1-1/2” Ø. Конструкционные болты A325 бывают двух разных типов: тип 1 и тип 3 (был тип 2, но он был снят с производства 19 ноября).91). Аналогичные спецификации ASTM: A449 и A490.

 Types

Type 1 – Medium Carbon, Carbon Boron, or Medium Carbon Alloy Steel

Type 3 – Weathering Steel

Chemical Properties

Type 1 Bolts
Element	Carbon Сталь	Углеродистая бористая сталь	Легированная сталь	Легированная бористая сталь
Углерод	0,30 – 0,52%	0. 30 – 0.52%	0.30 – 0.52%	0.30 – 0.52%
Manganese, min	0.60%	0.60%	0.60%	0.60%
Phosphorus, max	0.040%	0.040%	0.035%	0.035%
Sulfur, max	0.050%	0.050%	0.040%	0.040%
Silicon	0.15-0.30%	0.10 – 0.30%	0.15 – 0.35%	0.15 – 0.35%
Boron		0.0005 – 0.003%		0.0005 – 0.003%
Alloying Elements			*	*

Рекомендуемые гайки:

*ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ПОДХОДЯЩЕЙ ГАЙКОЙ ДЛЯ ЗАМЕНЫ A325 ТИПА 1 ЯВЛЯЕТСЯ A194 GR. 2H

Рекомендуемые шайбы:

A449

Применение

Эта спецификация используется для общего применения в технике, но превышает A2/2” болт A3-2”15 в диаметре (спецификация A325 варьируется только от ½” до 1-1/2”). А449диапазон от ¼” до 3” Болты Диаметра. Есть два типа A449, тип 1 и тип 3 (был тип 2, но он был снят с производства в 2003 году). Аналогичные характеристики у A325 и A490. Эту спецификацию можно использовать для болтов с шестигранной головкой Hvy и анкерных болтов.

Тип

Тип 1 — Простая углеродистая сталь, сталь из углерода, сплав или сплав барона сталь

Тип 3 — сталь для выветривания

Химические свойства

0019

Тип 1 Болты
Element	Carbon Steel	Carbon Boron Steel	Alloy Steel	Alloy Boron Steel
Carbon	0. 30 – 0.52%	0.30 – 0.52%	0.30 – 0.52%	0.30 – 0.52 %
Manganese, min	0.60%	0.60%	0.60%	0.60%
Phosphorus, max	0.040%	0.040%	0.035%	0.035%
Sulfur, max	0.050%	0.050%	0.040%	0.040%
Silicon	0.15-0.30%	0.10 – 0.30%	0.15 – 0.35%	0.15 – 0.35%
Boron		0.0005 – 0.003%		0.0005 – 0.003%
Alloying Elements			*	*

Болты типа 3, класс
Элемент	А	Б	С	Д	Э	Ф
Углерод	0,33 – 0,40%	0,38 – 0,48%	0,15 – 0,25%	0,15 – 0,25%	0,20 – 0,25%	0,20 – 0,25%
Марганец	0,90 – 1,20%	0,70 – 0,90%	0,80 – 1,35%	0,40 – 1,20%	0,60 – 1,00%	0,90 – 1,20%
Фосфор	0,035% макс.	0,06 – 0,12%	0,035% макс.	0,035% макс.	0,035%	0,035%
Сера, не более	0,040%	0,040%	0,040%	0,040%	0,040%	0,040%
Силикон	0,15 – 0,35%	0,30 – 0,50%	0,15 – 0,35%	0,25 – 0,50 %	0,15 – 0,35%	0,15 – 0,35%
Медь	0,25 – 0,45%	0,20 – 0,40%	0,20 – 0,50%	0,30 – 0,50%	0,30 – 0,60%	0,20 – 0,40%
Никель	0,25 – 0,45%	0,50 – 0,80%	0,25 – 0,50 %	0,50 – 0,80%	0,30 – 0,60%	0,20 – 0,40%
Хром	0,45 – 0,65%	0,50 – 0,75%	0,30 – 0,50%	0,50 – 1,00%	0,60 – 0,90%	0,45 – 0,65%
Ванадий			0,020% мин.
Молибден		0,06% макс.		0,10% макс.
Титан				0,05% макс.

Рекомендуемые гайки:

Рекомендуемые шайбы  для A449 будет F436, тип 1 или тип 3.

A490

Применение

Эти болты предназначены для использования в соединениях конструкций. Спецификации ASTM A325 производятся в диапазоне диаметров от ½” до 1-1/2” Ø. Конструкционные болты A325 бывают двух разных типов: Тип 1 и Тип 3 (был тип 2, но он был снят с производства в 2002 году). Аналогичные спецификации ASTM: A449 и A325.

Марки

Тип 1 – среднеуглеродистая, углеродистая борная или среднеуглеродистая легированная сталь

Type 3 – Weathering Steel

Chemical Properties

Recommended Nuts:

*PLAIT

*PLAITAIL ATAITE ATAITE ATAITE ATAITE ATAITE ATAITAIT ИС А194 гр. 2H

Recommended Washers:

A307B

Применение:

A307B болты обычно используются для Flange Severts в Piping Systems. Болты A307B имеют предел прочности на растяжение в диапазоне 60-100 KSI. Они очень похожи на A307 Grade A, отличаются только размерами головки; В A307A используется стандартная шестигранная головка, тогда как в болтах A307B используется тяжелая шестигранная головка. Эта спецификация имеет диаметр от ¼ до 4 дюймов.

Марки

A	Болты с головкой, резьбовые стержни и изогнутые болты, предназначенные для общего применения.
B	Тяжелые шестигранные болты и шпильки, предназначенные для фланцевых соединений в трубопроводных системах с чугунными фланцами.
C	Анкерные болты без головки, изогнутые или прямые, предназначенные для анкеровки конструкций. Конец анкерного болта класса С, который должен выступать из бетона, будет окрашен в зеленый цвет для целей идентификации. Постоянная маркировка является дополнительным требованием.

Chemical Properties

9393939393939393939393

Element	Grade A	Grade B
Carbon, max	0.29%	0.29%
Manganese, max	1.20%	1,20%
Phosphorus, MAX	0,04%	0,04%
SULFUR, MAX	0,15%	0,05%		0,05%
0,05%		. 0003 Рекомендуемые гайки Все болты A307B должны использоваться с гайками A563 класса A. Рекомендуемые шайбы Все болты A307B должны использоваться со стандартными шайбами ​​F844 (SAE + USS). A354BD Применение в любой форме болта, болта с головкой, анкерного болта (с резьбой на каждом конце или с полной резьбой) или изогнутого болта. A354BD очень похож на A490. Класс Болты класса BD A354 имеют более высокую прочность, чем класс A354 BC, и равны по прочности болтам ASTM A490. Однако, в отличие от ASTM A490, спецификация A354 BD не имеет ограничений по конфигурации. Поскольку болты A490 представляют собой тяжелые конструкционные болты с шестигранной головкой и не превышают диаметра 1-1/2 дюйма, следует учитывать спецификацию A354 BD для анкерных болтов, резьбовых стержней, других типов болтов с головкой и болтов диаметром более 1-1/2 дюйма. где желательны аналогичные механические свойства. Марка BD A354 не требует магнитопорошкового испытания, как того требует A49.0 спецификация. Химические свойства Элемент Размеры от 1/4 до 1-1/2 ПРОТИВ НА 1-1/2 CARBLE 0,30-0,53% 0,30-0,53% — 0,30-0,53% — 0,30-0,53% — 0,30-0,53% — . Phosphorus, max 0.035% 0.035% Sulfur, max 0.040% 0.05% A354BC Application These specs are used when a heat treated alloy требуется болт, эти спецификации могут использоваться в любой форме болта, болта с головкой, анкерного болта (с резьбой на каждом конце или с полной резьбой) или изогнутого болта. A354BC очень похож на A325. классы Ниже прочности, чем степень BD Химические свойства Элемент Размеры от 1/4 до 1-1/2 Размеры выше 1-1/2 9 . 0.30 – 0.53% 0.35 – 0.53% Phosphorus, max 0.035% 0.035% Sulfur, max 0.040% 0.05% A193-B7 Применение Болты этой спецификации обычно используются для соединений высокого давления, клапанов, фланцев, фитингов для использования при высоких температурах или при высоком давлении. В основном используется в проектах водоснабжения и трубопроводов. Эта спецификация болтов распространяется как на болты с тяжелой шестигранной головкой, так и на резьбовой стержень. A193-B7 обладает высокой прочностью на растяжение и является одним из самых прочных сортов, которые можно оцинковывать без водородного охрупчивания. Эта спецификация может быть тяжелым болтом с шестигранной головкой, изогнутым анкерным болтом, болтом с полной резьбой или болтом с резьбой на каждом конце. Оценки B7 Сплава Слисты, AISI 4140/4142, закаленные и смягченные B8 класс 1 Stainless Steel, AISI 304, CARBIDEDED. B8M Класс 1 Нержавеющая сталь AISI 316, обработанная раствором карбида. B8 Нержавеющая сталь класса 2, AISI 304, обработанная твердым сплавом, закаленная B8M Класс 2 нержавеющая сталь, AISI 316, Carbide Roled, обработанное, штамм Cermanded Химические свойства Элемент B7 (AISI 4140) B8 (AISI 3014 (AISI 4140) B8 (AISI 3014 (AISI 4140) B8 (AISI 4140). ) Carbon 0.37 – 0.49% 0.08% max 0.08% max Manganese 0.65 – 1.10% 2.00% max 2.00% max Phosphorus, max 0.035% 0.045% 0.045% Sulfur, max 0.040% 0.030% 0.030% Silicon 0. 15 – 0.35% 1.00 % max 1.00% max Chromium 0.75 – 1.20% 18.0 – 20.0% 16.0 – 18.0% Nickel 8.0 – 11.0% 10.0 – 14.0% Molybdenum 0.15 – 0.25% 2.00 – 3.00% Nuts for B7: A194-2H Nuts Washers for B7 F436 hardened Washers – or flat нарезка шайб по желанию заказчика. SAE J429 ГР. 5/гр. 8 Применение SAE J429 — это спецификация, предназначенная для использования в автомобильной промышленности и аналогичных отраслях. Существуют различные типы сплавов для этой спецификации, которые охватывают болты, анкерные болты и шпильки – 1, 2, 3, 4, 5, 5,1, 5,2, 8, 8,1 и 8,2 диаметром до 1-1/2 дюйма. Наиболее часто используются и производятся сорта 5 и 8. Класс 2 очень похож на A307 и обычно предлагается как A307 вместо Gr. 2.  Chemical Requirements Grade Material Carbon, % Phosphorus, % Sulfur, % Grade Marking 1 Low or Medium Carbon Steel 0.55 max 0.030 max 0.050 max None 2 Low or Medium Carbon Steel 0.15 – 0.55 0.030 max 0.050 max None 5 Medium Carbon Steel 0.28 – 0.55 0.030 max 0.050 max 8 Medium Carbon Alloy Steel 0.28 – 0.55 0.030 max 0,050 макс. Механические свойства Сплав Номинальный размер, дюймы 9, psi 16 9 Испытательная нагрузка0016 Yield Strength, min, psi Tensile Strength, min, psi Elong, min, % RA, min, % Core Hardness, Rockwell Tempering Temperature, min 1 1/4 thru 1-1/2 33,000 36,000 60,000 18 35 B7 to B100 N/A 2 1/4 thru 3/4 55 000 57 000 74,000 18 35 B80 to B100 N/A Over 3/4 thru 1-1/2 33,000 36,000 60,000 18 35 B70 to B100 5 1/4 thru 1 85,000 92,000 120,000 14 35 C25 to C34 800F Over 1 thru 1-1/2 74 000 81,000 105,000 14 35 C19 to C30 8 1/4 thru 1-1/2 120,000 130,000 150,000 12 35 C33–C39 800F Гайки Стандартные шестигранные гайки J995 и стандартные шайбы SAE или USS. Технические характеристики — анкерные болты с головкой АСТМ F1554 F1554 охватывает анкерные болты, предназначенные для заделки в бетон для крепления несущих конструкций к бетонному фундаменту. Эти анкерные болты доступны в классах 36, 55 и 105 — число после класса обозначает минимальный предел текучести крепежа (измеряется в тысячах фунтов на квадратный дюйм). Portland Bolt регулярно производит анкерные болты с головкой всех марок F1554. ASTM A307 A307 распространяется на болты и шпильки из углеродистой стали. Болты A307 доступны в классе A (предназначены для общего использования) и классе B (предназначены для использования во фланцевых соединениях). A307 Grade C — это спецификация анкерных болтов без головки, которая была заменена ASTM F1554 Grade 36 в 2007 году. A307 больше не является подходящей спецификацией анкерных болтов. Для анкерных болтов с головкой с аналогичными механическими свойствами см. ASTM F1554, класс 36. Обратите внимание, что большинство болтов с шестигранной головкой A307, класс A, которые легко доступны на рынке, не проходят перекрестную сертификацию по ASTM F1554, класс 36. Для получения дополнительной информации по этой теме см. этот FAQ. ASTM A325 A325 — это спецификация конструкционных болтов, предназначенная для использования в соединениях сталь-сталь. Согласно спецификации, болт должен иметь тяжелую шестигранную головку и очень короткую длину резьбы, чтобы резьба не попадала в плоскость сдвига. Хотя инженеры часто используют эти болты для анкеровки, болты A325 не являются подходящей спецификацией для анкерных болтов, поскольку короткой длины резьбы обычно недостаточно для выступания из бетона. Спецификация A325 предлагает перейти на ASTM A449.для болтов с увеличенной длиной резьбы или применений, отличных от структурных соединений… в данном случае анкерных болтов с головкой. ASTM A449 A449 охватывает закаленные и отпущенные винты с шестигранной головкой, болты и шпильки общего назначения. A449 по прочности идентичен A325, но более подходит для анкерных болтов с головкой. A449 является подходящей спецификацией анкерных болтов, когда проект требует, чтобы болт был прочнее, чем F1554, класс 55, и не такой прочный, как F1554, класс 105. Portland Bolt может производить анкерные болты с головкой по ASTM A449.. ASTM A193 A193 охватывает крепежные детали из сплавов и нержавеющей стали, предназначенные для использования в условиях высоких температур или высокого давления, и обычно используются для сосудов под давлением, клапанов, фланцев и фитингов. Наиболее распространенной маркой A193 является марка B7, которая представляет собой крепеж из сплава с минимальным пределом текучести 105 тысяч фунтов на квадратный дюйм. Хотя инженеры часто выбирают A193 класса B7 для анкерных болтов, ASTM F1554 класса 105 может быть более подходящей спецификацией, поскольку она обладает практически идентичными химическими и механическими (прочность) требованиями. Portland Bolt может производить анкерные болты с головкой, отвечающие требованиям ASTM A19.3 марки B8 и B8M, обе из нержавеющей стали. ASTM A320 A320 охватывает крепежные детали из сплавов и нержавеющей стали, предназначенные для использования при низких температурах, и обычно используются для сосудов под давлением, клапанов, фланцев и фитингов. Марки L7 и Марка L43 представляют собой закаленные и отпущенные болты из легированной стали, которые обычно используются в качестве анкерных болтов с головкой в ​​условиях низких температур. Эти марки по спецификации A320 требуют испытания на удар по Шарпи. Portland Bolt также может производить анкерные болты с головкой из нержавеющей стали ASTM A320 марок B8 и B8M. ASTM A490 Подобно A325, A490 представляет собой тяжелые болты с шестигранной головкой, предназначенные для использования в соединениях стали со сталью. A490 также ограничен короткой длиной резьбы в зависимости от области применения. Из-за требований к длине резьбы A490 это не подходящая спецификация анкерных болтов, поскольку длина резьбы не будет выступать достаточно далеко, если она заделана в бетон. Для анкерных болтов с головкой инженерам следует рассмотреть возможность перехода на марку A354 BD, которая имеет почти такие же требования к прочности и химическому составу, что и A49.0 болт. ASTM A354 A354 охватывает болты из легированной стали, которые закалены и отпущены и используются для общего применения. A354 не имеет ограничений по конфигурации болтов. Болты из A354 доступны в классах BC и BD. Оба сорта подходят для анкерных болтов с головкой, хотя A354 класса BC очень похож механически на F1554 класса 105. Portland Bolt может производить анкерные болты с головкой как A354 класса BC, так и класса BD. Вопросы? Спросите Стивена Стивен Валленштейн, торговый представитель Portland Bolt, является экспертом по анкерным болтам с головкой. Свяжитесь со Стивеном по телефону, через нашу форму, по электронной почте или через чат если у вас есть вопросы. О компании Portland Bolt Этот веб-сайт принадлежит и управляется компанией Portland Bolt and Manufacturing Company. Целью этого сайта является предоставление инженерам, подрядчикам, производителям и дистрибьюторам крепежа подробной технической информации, касающейся анкерных болтов с головкой. Свяжитесь с нами, если у вас есть вопросы, вам нужна дополнительная информация, ценовое предложение или вы хотите разместить заказ. Для получения дополнительной информации о производственных возможностях Portland Bolt и полном ассортименте продукции посетите сайт www.portlandbolt.com. Стандартные технические условия для анкерных болтов, стальных, с пределом текучести 36, 55 и 105 тысяч фунтов на квадратный дюйм Лицензионное соглашение ASTM ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM. Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM. 1. Право собственности: Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM. 2. Определения. A. Типы лицензиатов: (i) Индивидуальный пользователь: один уникальный компьютер с индивидуальным IP-адресом; (ii) Одноместный: одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно. (iii) Multi-Site: организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений. B. Авторизованные пользователи: любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте. 3. Ограниченная лицензия. ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался. A. Конкретные лицензии: (i) Индивидуальный пользователь: (a) право просматривать, искать, извлекать, отображать и просматривать Продукт; (b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована. (ii) Односайтовые и многосайтовые лицензии: (a) право просматривать, искать, извлекать, отображать и просматривать Продукт; (b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата; (c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата; (d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей. (e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM. (f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов. B. Запрещенное использование. (i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии. (ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями. (iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM. (iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы. C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается. 4. Обнаружение запрещенного использования. A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения. B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено. 5. Постоянный доступ к продукту. ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM. 6. Форматы доставки и услуги. A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM. B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader. C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата. 7. Условия и стоимость. A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней. B. Сборы: 8. Проверка. ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале. 9. Пароли: Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы. 10. Отказ от гарантии: Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными. 11. Ограничение ответственности: В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению. 12. Общие. A. Прекращение действия: Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM. B. Применимое право, место проведения и юрисдикция: Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать. C. Интеграция: Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Published by admin View all posts by admin
