Точечная сварка своими руками из микроволновки схема и описание — Postroyka-Dom.com
Сегодня хотелось бы рассказать, как делается точечная сварка своими руками из микроволновки. Данный прибор способен выдать на выходе 800 А, а этого показателя с головой хватит, чтобы сваривать тонкий (от 1 до 1.5 мм) листовой металл.
Разбираем микроволновку и переделываем трансформатор
Для начала возьмем микроволновку. Внутри данного прибора имеется трансформатор, в составе которого сердечник и две обмотки: первичная и вторичная.
Сердечник трансформатора запаян двумя тонкими сварными швами, как показано на картинке.
Для вскрытия шва придется воспользоваться болгаркой или ножовкой, а, чтобы добраться к обмоткам в трансформаторе, потребуется поработать молотком и долотом.
При извлечении первичной обмотки следует быть предельно осторожным и не повредить её, потому, что она будет использоваться нами в дальнейшем.
Намотка вторичной обмотки обычно очень плотная, поэтому она извлекается с трудом.
Так как для сварочного аппарата она не пригодится, то её можно распилить и вытащить частями.
После окончания описанных действий, вы должны получить в свое распоряжение целую и неповрежденную первичную обмотку трансформатора и его сердцевину, разделенную на два куска.
Намотка трансформатора
Следующий шаг – намотать вторичную обмотку трансформатора. Как материалом для вторичной обмотки воспользуемся медным кабелем, толщина которого будет приблизительно равняться прорезям сердечника. Кабель наматывается двумя витками.
После намотки кабеля, нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-х компонентной эпоксидной смолой.
Когда произойдет высыхание эпоксидки, вид трансформатора должен быть приблизительно таким.
Выходное напряжение в трансформаторе — 2 В, однако, ток — 800 А.
Проверим работоспособность точечной сварки:
Корпус для точечной сварки
После этого, следует заняться изготовлением корпуса для нашего прибора.
Он может быть даже деревянным.
Заднюю панель корпуса нужно оборудовать выключателем и проводом питания, для которых следует вырезать пару отверстий.
Следующий этап – это шлифовка, грунтовка и окраска всех деталей
Когда произойдет высыхание окрашенного корпуса, следует окончательно собрать наш прибор.
Следует отрезать два медных проводка, примерно 2.5 см в длину, они будут служить электродами, и зажать их в держателях.
После этого, производим монтаж выключателя кабеля питания к задней панели устройства.
Осуществляем крепление трансформатора на деревянную основу обычными саморезами. Одним из этих саморезов крепится клемма, от которой выводится «земля».
Электрическая составляющая прибора на этом завершена, однако, чтобы обеспечить большую безопасность и удобство, выполним монтаж еще одной кнопки (микрика), которая крепится к верхнему рычагу с некоторым уклоном. Это делается для обеспечения работы точечной сварки только при включенном выключателе и нажатом микрике.
Не стоит забывать о тщательной изоляции всех соединений!
Крепление рычагов производится так: рычаги располагаются один поверх другого, а в боковушках сверлятся отверстия для них, к которые вставляются обычные гвозди, кончики которых загибаются.
Установка контактных электродов выполняется с торцов рычагов.
Для фиксации верхнего рычага используется обычная резинка.
После окончания сборки, прибор должен выглядеть примерно так
Испытания точечной сварки:
Замена сварочных электродов:
Видео: точечная сварка своими руками из микроволновки
Схема электрическая точечной сварки
По форме соединения различают два основных способа контактной сварки стыковую и точечную фиг.
При стыковой сварке соединение образуется по всей поверхности соприкосновения детален, при точечной соединение осуществляется лишь в отдельных участках сопряжения поверхностей деталей, там, где сосредоточены нагрев и давление. В настоящее время получили распространение и другие способы контактной сварки — поверхностная, роликовая, рельефная, Т-образная, ролико-стыковая. Электрическая контактная сварка появилась сравнительно недавно — в конце прошлого века, и нашей отечественной науке принадлежит здесь ведущее место. В г.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Схема машины (аппарата) контактной сварки
- Как сделать аппарат для точечной сварки своими руками
- Контактная сварка.
Виды контактной сварки.
- Сделанная своими руками контактная сварка
- Аппарат для точечной микро-сварки
- Контактная сварка
Виды контактной сварки.ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Крнтроллер точечной сварки версия 1.4.1
Схема машины (аппарата) контактной сварки
Довольно часто при ремонте автомобиля или бытовой техники требуется сварка. Рекомендуемая здесь смонтированная своими руками контактная сварка помогает решить многие задачи по термическому соединению деталей. Прохождение электрического тока через проводник вызывает его нагрев — этот термоэлектрический процесс, и используется он при производстве контактной сварки.
Рассчитать генерируемое тепло можно по формуле:. На процесс контактной сварки также влияет сила сжатия соединяемых деталей. Отметим, что качество сварочного соединения зависит от изменения физических свойств: окисления, чистоты поверхности, шероховатости и т.
Обычно различают три вида контактной сварки: точечная, многоточечная и сварка непрерывным оплавлением. Классическую точечную сварку часто называют сваркой-сопротивлением. Сварочный ток, проходя через соединенные детали, разогревает их до пластичного состояния, после чего производится осадка — силовое сжатие.
Многоточечная сварка применяется при необходимости термического соединения больших деталей, когда для прочности соединения необходимо сваривать детали в нескольких местах. Сварку непрерывным оплавлением производят для соединения деталей, когда требуется обеспечить герметичность соединения — например, сварка трубопроводов.
При этом электрод, которым производят осадку, непрерывно движется вдоль места будущего соединения.
Такой метод часто называют шовной контактной сваркой. В качестве движущего электрода используются ролики. Отдельно стоит отметить микроточечную сварку, незаменимую при ремонте радиотехники, телефонов, микроволновок и прочей бытовой техники. Все аппараты контактной сварки состоят из двух основных функциональных узлов: блок питания, обеспечивающий электрический ток необходимой характеристики и выносные электроды, доставляющие этот ток к месту сварки.
Основой блока питания является силовой сварочный трансформатор, понижающий напряжение со стандартных В до примерно 40 В. Коэффициент трансформации должен быть достаточно большим, чтобы обеспечить большую силу тока. Мощность трансформатора должна быть не менее 1 кВт. Для управления процессом к трансформатору присоединено реле времени. Процессом можно управлять и вручную, но это не всегда дает положительный результат. Выносные электроды часто изготавливают в виде сварочного пистолета.
Это удобно, когда необходимо приварить маленькую деталь внутри большого агрегата.
Если соединяемые детали будут небольшими, то электроды можно сделать в виде небольшого настольного станка.
Первым делом необходимо выбрать принципиальную схему будущего аппарата. Достаточно простая и надежная схема изображена на рис. В качестве силового трансформатора используется высоковольтный трансформатор из старой микроволновой печи. Его можно заменить на ЛАТР лабораторный автотрансформатор , но в этом случае необходимо оценить его мощность.
Основная схема аппарата практически не изменится. Однако главная деталь из микроволновки более доступна и имеет достаточную мощность.
Необходимо помнить, что этот трансформатор повышающий, поэтому его вторичная обмотка по количеству витков больше первичной. Для нашего аппарата потребуется именно первичная обмотка. Вторичную необходимо аккуратно срезать, сделать это можно с помощью ножовки или стамески. Если в трансформаторе есть ограничивающие ток шунты, то их также удаляют. После этого наматывают новую вторичную обмотку. Чтобы ток после трансформатора был более А для новой обмотки необходим толстый медный провод диаметром не менее 1 см площадь сечения кв.
Можно использовать пучок проводов меньшего диаметра. Необходимо сделать витка вторичной обмотки, стараясь общую длину провода сделать наименьшей. Увеличение числа витков ведет к увеличению мощности аппарата. Необходимо помнить, что мощность устройства должна быть ограничена параметрами вашей электросети — слишком большая мощность вызовет падение напряжения и жалобы соседей. Внешний вид переделанного из микроволновки сварочного трансформатора показан на рис.
Монтаж остальных деталей принципиальной схемы осуществляется на прочной диэлектрической основе и располагается в одном корпусе с силовым трансформатором. При возможности в него можно поместить вентилятор для охлаждения установки во время работы. Электроды изготавливают из толстого медного прута. Желательно, чтобы его толщина была соразмерна с сечением провода вторичной обмотки, с концами которой электроды должны быть надежно соединены. Поскольку концы электродов во время работы оплавляются, то их необходимо периодически подтачивать, а со временем и вовсе заменять на новые.
Соединение провода с электродом необходимо спаять, чтобы предотвратить снижение мощности из-за окисления контактов. Крепятся электроды обычно в виде сварочного пистолета. Из текстолита или схожего материала вырезаются накладки переходника. Обычно их размеры соответствуют размерам своей руки. К этим накладкам надежно контровочными винтами фиксируются провода и электроды, рукоятки обматываются изоляционной лентой.
Большое значение при производстве контактной сварки имеет сила сжатия между электродами, поэтому рычаг с верхним электродом желательно делать подлиннее, а основание — помассивнее. Правильно собранный аппарат контактной сварки своими руками начинает работать сразу. Необходимо испытать собранную схему, при необходимости подрегулировать длительность импульса резистором.
Самодельная контактная сварка в вашем распоряжении. Во избежание искрения включайте и выключайте аппарат только при сжатых электродах. Не забывайте о диэлектрических перчатках и защитных очках. У многих домашних мастеров возникают проблемы с проведением сварочных работ.
Основной причиной является отсутствие практических навыков работы со сваркой, а также отсутствие сварочного аппарата.
Наилучшим выходом из положения может стать контактная сварка своими руками, которую вполне возможно изготовить и освоить самостоятельно, без каких-либо особых теоретических знаний и навыков. С помощью контактной сварки можно соединять между собой стальные трубы, медные и алюминиевые провода, а также другие элементы и конструкции.
Прежде чем приступать к непосредственному изготовлению аппарата, необходимо заранее уточнить, как можно самому сконструировать и собрать контактную сварку. Такая сварка может применяться не только в домашних условиях, но и в небольших мастерских. Принцип действия устройства довольно простой. При использовании контактной сварки создаются сварные соединения деталей.
Соприкасающиеся элементы в точке касания нагреваются электрическим током, проходящим через них. Одновременно к зоне соединения прикладывается сжимающее усилие. Параметры контактной сварки зависят от теплопроводности материала, размеров деталей, мощности сварочного оборудования.
Напряжение в силовой сварочной цепи должно быть низким — от 1 до 10 вольт, время сварки составляет от 0,01 до секунд. Работы проводятся при высоком токе сварочного импульса — от А и более. Зона расплавления металла должна быть очень маленькой, а сжимающее усилие в точке сварки достигать значения кг. Соблюдение установленных параметров и технических условий является залогом высокого качества сварных соединений.
Наиболее простой конструкцией считается сварочный аппарат с переменным сварочным током, сила которого не регулируется. В основе управления соединением деталей лежит изменяющаяся продолжительность поступающего электрического импульса. Для этой цели можно использовать простейшее реле времени, или вообще обойтись без него, регулируя подачу обычным выключателем. В целом изготовить самому контактную точечную сварку достаточно легко. Основной узел — трансформатор — можно взять от старой микроволновой печи, телевизора, инвертора и других устройств.
У выбранного трансформатора обмотки перематываются под необходимое рабочее напряжение и выходной сварочный ток.
Все виды электрических соединений должны выполняться качественно и обеспечивать хороший контакт.
Используемые провода должны иметь сечение, соответствующее протекающему по ним току. Особое внимание следует обратить на силовую часть, расположенную между электродами клещей и трансформатором. В случае плохого контакта в этих местах возможны большие потери энергии, а также возникновение неисправностей, вплоть до искрения. Большинство сварочных операций, выполняемых в домашних условиях, предполагают работу с листовым металлом, толщиной не более 1 мм.
Диаметр прутков и проволоки не превышает 4 мм. Поэтому контактная сварка своими руками, схема которой будет рассмотрена ниже, должна быть рассчитана именно на эти параметры.
Сварочные аппараты работают от сети переменного тока, напряжением вольт, частотой 50 Гц. Выходное напряжение, образующееся на концах контактно-сварочного механизма, составляет вольт.
Максимальное значение импульсного сварочного тока — до ампер. На принципиальной электрической схеме представлены основные части устройства.
В состав аппарата входит силовая часть, цепь управления и автоматический выключатель АВ1 , с помощью которого включается питание и обеспечивается защита при аварийных ситуациях.
Все элементы схемы представлены на рисунке 1. Сюда же входит сварочный трансформатор Т2 включенный в цепь с бесконтактным тиристорным однофазным пускателем МТТ4К. С помощью этого пускателя первичная обмотка трансформатора подключается к питающей цепи. Схема обмоток сварки с указанием количества витков отображается на рисунке 2. В первичной обмотке имеется шесть выводов, которые можно переключать и регулировать выходной сварочный ток во вторичной обмотке ступенчатым способом.
Самый первый вывод всегда подключен к сети, а остальные пять применяются для регулировочных процессов. После выбора нужного режима, к сети подключается только один из них. Пускатель МТТ4К изображен отдельно на рисунке 3. Данный модуль выполнен в виде тиристорного ключа.
Как сделать аппарат для точечной сварки своими руками
Аппараты для точечной сварки не так часто используются в быту, как дуговые, но иногда без них невозможно обойтись.
Выход из такой ситуации — контактная точечная сварка своими руками. Но, прежде чем рассказать, как самостоятельно сделать такое устройство, давайте рассмотрим, что представляет собой точечная сварка и технологию ее работы. Данный тип сварки относится к контактным термомеханическим. Заметим, что к такой категории также относят шовную и стыковую сварку, но их реализовать в домашних условиях не представляется возможным, поскольку для этой цели понадобится сложное оборудование. Производственный аппарат точечной сварки такой как показан на фото способен в течение минуты совершить до операций. Чтобы нагреть детали до необходимой температуры, на них подается кратковременный импульс элетротока большой силы.
Модуль таймера для точечной сварки своими руками В статье об которые используют электрическую энергию в течение долгого времени.
Контактная сварка. Виды контактной сварки.
Connexion :. Accueil Contact. Blog gratuit. Автоматы точечной сварки способны выполнять до нескольких сотен сварочных циклов сварных точек в минуту.
В некоторых случаях в заключительной стадии контактной точечной сварки рекомендуется даже увеличивать усилие прижима. Подвесные машины контактной точечной сварки могут оснащаться пистолетами. Электрическая схема таких машин точечной сварки аналогична схемам традиционных стационарных сварочных аппаратов. Точечная сварка применяется при изготовлении самых разнообразных металлических конструкций как из стали, так и из цветных металлов. Контактная сварка сварка непрерывным оплавлением. Машины контактной точечной сварки точечные машины Темы: Контактная сварка , Сварочное оборудование, Схема сварочного
Сделанная своими руками контактная сварка
Довольно часто при ремонте автомобиля или бытовой техники требуется сварка. Рекомендуемая здесь смонтированная своими руками контактная сварка помогает решить многие задачи по термическому соединению деталей. Прохождение электрического тока через проводник вызывает его нагрев — этот термоэлектрический процесс, и используется он при производстве контактной сварки.
Рассчитать генерируемое тепло можно по формуле:.
Многие не желают зависеть от обстоятельств. Если вдруг потребовалась сварка, то хочется решить проблему в своей мастерской.
Аппарат для точечной микро-сварки

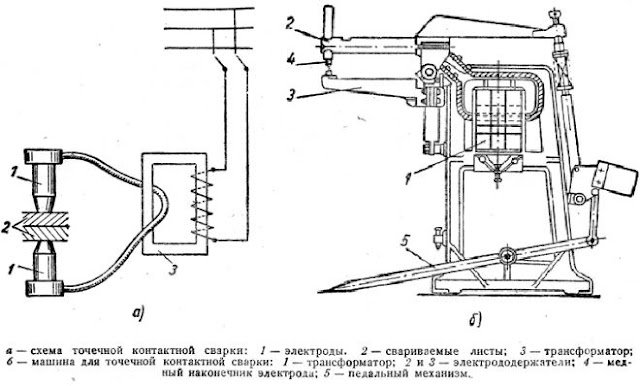

Схема процесса точечной сварки: 1—свариваемые заготовки;2—электроды;3—механизм сжатия;4—сварочный трансформатор; 5—переключатель ступеней;6—педаль управления. Точечная сварка характеризуется тем, что заготовки, помешенные между электродами машины, нагреваются электрическим током и свариваются под давлением. Процесс точечной сварки может быть разделен на следующие периоды: 1 сжатие свариваемых заготовок; 2 пропускание электрического тока через заготовки; 3 выключение тока; 4 снятие давления. Точечная сварка применяется при изготовлении самых разнообразных металлических конструкций как из стали, так и из цветных металлов. Точечная сварка благодаря высокой экономичности и производительности широко применяется в производстве, вытесняя клепку, а также малопроизводительные способы сварки.
Контактная сварка
Самодельная точечная сварка Самыми простыми в изготовлении являются сварочные аппараты контактной точечной сварки переменного тока с нерегулируемой силой тока. Управление процессом сварки осуществляется изменением продолжительности электрического импульса — с использованием реле времени или вручную с помощью выключателя. Самодельный аппарат точечной сварки. Это значит, что при токе А на плохо выполненных соединениях и тонких проводах теряется примерно в раз больше энергии, чем при токе 10А. Поэтому нельзя пренебрегать качеством электрической цепи. Микроволновая печь. Повышающий трансформатор микроволновки. На выходе таких трансформаторов до В на магнетрон подается напряжение удвоенное удвоителем , поэтому не стоит проверять работоспособность трансформатора включая его в сеть и измеряя напряжение на выходе.
Изготовление точечной сварки из микроволновки своими руками. Схема работы точеной сварки и схема сварочного аппарата . этого значения спровоцирует перебои в работе электрической сети не только в вашем доме , но и.
Контактная электрическая сварка — это процесс получения неразъемного соединения в результате нагрева металлических деталей протекающим по ним электрическим током, который предусматривает сжатие деталей с последующим расплавлением зоны сварки и охлаждением. Установки для контактной сварки имеют две основные части: электрическую и механическую. Электрическая часть состоит из сварочного трансформатора специальной конструкции, токопроводящих частей и устройств для коммутации сварочного тока. Механическая часть установки является устройством для импульсного сжатия деталей во время прохождения импульса электрического тока.
Контактная сварка, помимо технологических достоинств применения, обладает еще одним важным преимуществом — несложное оборудование для нее можно изготовить самостоятельно, а его эксплуатация не потребует специфических навыков и первоначального опыта. Контактная сварка, своими руками собранная, может быть использована для решения довольно широкого спектра задач несерийного и непромышленного характера по ремонту и изготовлению изделий, механизмов, оборудования из различных металлов как в домашних условиях, так и в небольших мастерских.
Контактная сварка обеспечивает создание сварного соединения деталей за счет нагрева области их соприкосновения проходящим через них электрическим током при одновременном приложении сжимающего усилия к зоне соединения. В зависимости от материала его теплопроводности и геометрических размеров деталей, а также мощности используемого для их сваривания оборудования процесс контактной сварки должен протекать при следующих параметрах:. Соблюдение всех этих характеристик напрямую влияет на качество получаемого сварного соединения. Самостоятельно можно изготовить только устройства для точечной сварки , как на видео.
Преимущество точечной сварки неоспоримо при выполнении сварочных работ с деталями, имеющими малые размеры.
Переносный малогабаритный электросварочный аппарат с выносным сварочным пистолетом предназначен для приваривания листовой нержавеющей и обычной стали толщиной 0, Аппарат может найти применение во многих отраслях народного хозяйства, например, при изготовлении термопар, для приваривания к металлоконструкциям тензометрических датчиков, предварительно наклеенных на стальную фольгу, и во многих других случаях.
Электрическая принципиальная схема: Как видно из принципиальной электрической схемы, аппарат состоит из двух основных узлов: электронного реле на тринисторе V9 и мощного сварочного трансформатора Т2. К одному из выводов его низковольтной вторичной обмотки подключен сварочный электрод, второй вывод надежно соединяют с более массивной из двух свариваемых деталей. Сетевая обмотка сварочного трансформатора подключена к сети через диодный мост V5-V8, в диагональ которого включен тринистор V9 электронного реле. Маломощный вспомогательный трансформатор Т1 питает цепь управления тринистором обмотка III и лампу h2 подсветки места сварки обмотка II. При замыкании контактов выключателя S1 «Вкл.
Сварка собственными руками в этом случае значит не производственная технология работ по сварке, а рукодельное оборудование для дуговые сварки. Рабочие способности покупаются производственной практикой. Несомненно, перед тем как идти в мастерскую, важно понять теоретический курс.
| ||||||||||||||||||||||||||||||||||||||||||||||||
webpublications.com.au/static/images/interface/as/v3/top.jpg» alt=»» valign=»middle»>| Эта проблема | Архивные статьи | Блог | О нас | Свяжитесь с нами |
ПОИСК
| Выпуск: 723 | Раздел: Особенности DIY Tech | 7 июня, 2016 |
Джулиана ЭдгараНажмите на картинку для увеличения | |
Твитнуть |
Каждый автомобиль, изготовленный из стали, использует множество точечных сварных швов для соединения частей кузова.
На самом деле, типичный голый кузов содержит около 5000 точечных сварных швов, а некоторые автомобильные заводы производят более 20 миллионов точечных сварных швов в неделю.
Точечная сварка прочная, дешевая и быстрая. Могут ли эти преимущества быть применимы и к использованию в домашней мастерской? Ну, новости не все хорошие. Но сначала, как вообще работает точечная сварка?
Как работает точечная сварка
Точечная сварка, также известная как контактная точечная сварка, является одним из старейших процессов электросварки. Элиу Томпсон, американский инженер английского происхождения, изобрел точечную сварку, и его главный патент в этой области был выдан в 1885 году.
Он описал эту сварку как простой процесс: быть подключенным к
[мощность высокого напряжения]
и вторичка из нескольких витков массивного медного кабеля. Концы этого троса были снабжены прочными зажимами, которые захватывали свариваемые куски металла и плотно прижимали их друг к другу. Сильный ток, протекающий через соединение, создавал такой сильный нагрев, что металл расплавлялся и слипался».
0038
На этой диаграмме показано то, что описывал Томпсон.
Трансформатор состоит из первичной обмотки (подключенной к сети) и вторичной обмотки, подсоединенной к сварочным клещам или рычагам. Трансформатор снижает напряжение сети (например, 240 В) до гораздо более низкого напряжения (например, 2 В). В то же время доступный ток на сварочных электродах резко возрастает. Например, если ток, потребляемый от сетевой розетки, составляет 15 ампер, а коэффициент понижения напряжения составляет 120 раз, то ток, доступный на сварочных клещах, в 120 раз больше, или 1800 ампер! (Это предполагает идеально эффективный трансформатор, но вы поняли идею.)
Когда такой сильный ток проходит через сэндвич из зажатых листовых металлов, более высокое сопротивление, присутствующее в месте соединения двух металлов, вызывает выделение тепла. Этого тепла достаточно, чтобы создать «самородок» расплавленного материала, который при остывании соединил два листа. Металл не добавляется, и сварной шов фактически находится внутри соединения двух листов, а не снаружи их.
На этой диаграмме сравнивается точечная сварка (слева) со сваркой, выполненной путем сверления отверстия в одном листе, а затем с помощью сварки MIG или TIG через отверстие для соединения листов (т. е. сварка электрозаклепками). Обратите внимание, что точечный сварной шов полностью внутренний.
Чтобы тепло выделялось на стыке двух металлов, а не где-либо еще во вторичной цепи, все остальные сопротивления должны быть чрезвычайно низкими. Именно по этой причине точечные сварщики используют толстые медные стержни для формирования плеч и электродов. Это также является причиной того, что, хотя алюминий можно сваривать точечной сваркой, требуемые токи примерно в два раза выше, чем для сварки мягкой стали. (Алюминий является гораздо лучшим проводником, чем сталь, поэтому тепло, выделяемое на стыке двух листов, меньше.)
Параметры сварки
Чем больше ток, протекающий через сопротивление, образованное двумя свариваемыми листами, тем сильнее происходит нагрев. На самом деле, если ток удваивается, теплотворная способность умножается в четыре раза, поэтому небольшие изменения тока имеют большее значение, чем вы ожидаете на первый взгляд.
Помимо количества протекающего тока, еще одним важным фактором является синхронизация каждого шага процесса. Эти шаги:
— Время сжатия – время, в течение которого листы сжимаются электродами до подачи тока.
— Время сварки – как долго протекает ток, часто измеряется в циклах (то есть частота сигнала переменного тока – обычно 50 или 60 циклов в секунду).
-Время удержания – время, в течение которого электроды остаются в контакте со сварным швом после его формирования.
Давление, с которым металлические листы удерживаются вместе, влияет на сопротивление в месте соединения. Если листы зажаты слишком сильно, сопротивление будет ниже (а значит, и нагрев). Но если сила слишком мала, электроды могут прилипнуть к работе, а также может произойти выброс расплавленного материала. Вмятина, образованная электродами, никогда не должна превышать 25 % толщины объединенных листов.
Контроль времени сварки очень важен, и в некоторых машинах это фактически единственный параметр, который оператор может изменить.
При слишком длительном времени сварки основной металл может нагреться настолько, что закипит, и металл вылетит из соединения; слишком короткое время, и самородок может сформироваться неправильно.
Время выдержки, когда электроды находятся в контакте со сварным швом, но ток больше не течет, важно для определения скорости охлаждения сварного шва. Давление, приложенное во время выдержки, также способствует проковке сварного шва, когда он еще пластичен.
Проверка сварных швов
В отличие от сварки MIG или TIG, когда внешний осмотр опытным глазом может многое сказать о качестве сварного шва, при точечной сварке внешний осмотр дает относительно мало информации. Поэтому лучшим способом оценки качества точечной сварки является разрушающее испытание образца.
(Обратите внимание, что без этого вида контроля может быть получено совершенно неверное представление о прочности сварного шва. Особенно при использовании машин меньшей мощности разрушающий контроль образцов сварных швов должен быть выполнен .
)
Два теста — «отслаивание» и «долото».
Испытание на отслаивание состоит из отслаивания пары кусков, сваренных точечной сваркой. Хорошей точечной сваркой считается сварка, в которой:
1. В одном из кусков разорвано отверстие не меньше диаметра заготовок
2. Средний диаметр заготовок превышает указанный в таблице ниже
Необходимые диаметры самородков
|
Справа показан пример испытания на отрыв высококачественного точечного сварного шва, выполненного из листа толщиной 1 мм + 1 мм.
Обратите внимание на размер самородка и тот факт, что основной материал разрушился до сварки.
Испытание долотом вдавливает долото в зазор между соседними точечными сварными швами до тех пор, пока не произойдет разрушение основного металла или сварного шва. Во время испытания долото не должно касаться сварного шва. Опять же, производительность сварного шва оценивается по диаметру сварного шва и по наличию разрыва отверстия в одном из листов.
Аппараты для точечной сварки в домашней мастерской
Самым большим ограничением при использовании аппаратов для точечной сварки в домашней мастерской является величина тока, который можно получить от сети, и, следовательно, величина тока, доступного во вторичной цепи для выполнения сварка. Все крупные промышленные сварочные аппараты рассчитаны на 415 В, трехфазные, поэтому могут быть очень мощными. Но однофазные, общие точки питания, как правило, ограничены номинальным значением 15 ампер, и даже для этого обычно требуется специальная схема на плате счетчика.
Итак, какие однофазные небольшие ручные точечные сварочные аппараты доступны? А что они могут сварить?
Telwin Modular 20/TI типичен для любителей. Для него требуется вилка на 15 ампер, а максимальный выходной ток короткого замыкания составляет 3800 ампер при вторичном напряжении 2 В.
Устройство имеет таймер, регулируемый от 0,1 до 1,2 секунды, а усилие зажима может варьироваться от 40 до 120 кг. Он весит 10,5 кг и стоит около 1100 австралийских долларов.
Важно отметить, что производитель указывает, что максимальная толщина стального листа, который он может сварить, составляет 1 мм + 1 мм.
Нержавеющая сталь?Нержавеющая сталь имеет более высокое сопротивление, чем низкоуглеродистая сталь, поэтому при одинаковом токе выделяется большее количество тепла. Это означает, что точечный сварщик, способный, например, сваривать мягкую сталь максимальной толщиной 2 мм + 2 мм, вероятно, может сваривать нержавеющую сталь толщиной 3 мм + 3 мм. |
Описанный выше аппарат Telwin является «правильным» сварочным аппаратом от известного производителя. Так что насчет гораздо более дешевых единиц, которые доступны?
Многие дешевые ручные аппараты для точечной сварки, представленные на рынке, имеют электроды, которые сужены до тонких концов, что, в свою очередь, делает самородок меньше в диаметре. Некоторые дешевые аппараты также имеют меньшую мощность, чем Telwin, но при этом утверждают, что могут сваривать более толстые материалы (например, 1,5 мм + 1,5 мм). Очевидно, некоторые вещи здесь не складываются!
Короче говоря, чтобы получить новый аппарат для точечной сварки, который будет давать хорошие точечные сварные швы, скажем, на стальном листе толщиной 2 мм + 2 мм, обычно требуется трехфазный блок с потребляемой мощностью около 16 кВт. Это ставит его вне диапазона домашней мастерской — как по стоимости, так и по требованиям к электропитанию.
Помещая некоторые цифры в контекст, упомянутый в этой истории, Toyota заявляет, что для ремонта некоторых из их нынешних автомобилей требуется давление точечной сварки силой 300 кг вместе с подачей тока 10 000 ампер в течение 0,3 секунды.
Хонда говорит 350 кг и 9000 ампер.
Таким образом, сборка кузова автомобиля с помощью точечной сварки того же качества, что и на заводе, невозможна в домашней мастерской.
Но при этом остается огромное количество изделий из листового металла, которые может сваривать небольшая машина для точечной сварки. Любой проект с использованием необработанного или оцинкованного тонкого листового металла, где вы, возможно, ранее использовали заклепки или винты и гайки, может быть быстро точечной сваркой. Но, вероятно, стоит сэкономить на сварочном аппарате приличной марки, а не на дешевом.
Или… как насчет покупки старой подержанной машины? Именно этим мы и займемся во второй части этой серии.
Построить свой собственный? Итак, если аппарат для точечной сварки состоит только из трансформатора, выключателя, нескольких плеч и электродов, почему бы не сделать свой собственный? И, если вы посмотрите в Интернете, вы найдете множество людей, которые сделали это. Один из подходов заключается в использовании трансформатора для микроволновой печи с одной удаленной обмоткой и замененной всего несколькими витками толстого кабеля. Используйте толстый медный кабель для передачи этой энергии на электроды, и все готово. Не совсем так. Основная проблема этих моделей самогоноварения заключается в недостаточном вторичном токе. Вместо тысяч ампер их сотни. Этот более низкий ток позволяет сваривать только очень тонкие материалы или более толстые материалы с очень малой массой. Например, иногда можно увидеть фотографии этих самодельных машин, сваривающих вместе несколько гвоздей или толстых стальных шайб. Но если подставить листовую сталь той же толщины, что и гвозди или шайбы, мощности сварщика не хватит. Это связано с тем, что тепловая масса свариваемых материалов намного выше, чем у мелких предметов, поэтому материал быстро отводит тепло от сварного шва. Если у вас есть особые потребности в проекте (например, сварка очень тонкого листа из нержавеющей стали или приварка лепестков к аккумуляторным батареям), то может быть достаточно самодельной конструкции, но если вам нужен аппарат для точечной сварки общего назначения, создание собственного с нуля — не лучший вариант. |
отвечать.Вам понравилась эта статья?
Поддержите AutoSpeed небольшим взносом. Подробнее…
Поделиться этой статьей: | Твит |
| Другие наши самые популярные статьи. | ||||||||||||||||||||
|
Применение точечной сварки
Портативный точечный сварочный аппарат Hobart.
В этой статье вы узнаете больше о точечной сварке, ее применении и причинах ее развития, а также о ее эффективности при использовании в небольших цехах.
Из процессов контактной сварки этот метод больше, чем другие в этой категории.
Основной способ его работы заключается в том, что между двумя электродами вставляется кусок металла, который выглядит почти как коготь инопланетянина, а затем вы соединяете их вместе, слегка зажимая металл.
В это время, когда электроды зажимают материал подобно крабовым клешням, электричество проходит в следующем порядке: первый электрод, материал, второй электрод.
Кстати, не путайте сварку швов с этим процессом. Сварка швов аналогична, но вместо сварки конкретных отдельных «точек» сварщик шва делает точки фактически перекрывающимися, так что сварной шов представляет собой шов, а не точку. Сварочный аппарат обычно используется в промышленных условиях.
Историческая справка и цель!
Чтобы понять цель открытия и развития методов сварки, мы должны повернуть время вспять и получить историческую перспективу. Давайте проясним одну вещь: сварка — явление не новое. На самом деле корни сварки уходят в бронзовый век. Хотя это не было так развито, как сегодня, люди начали работать над способами сплавления разных металлов.
Первый прорыв произошел в 1881 году, когда Огюсту Де Меритенсу удалось соединить две свинцовые пластины, нагрев их при высокой температуре.
Один из его российских учеников запатентовал процесс и идею. Со временем в электроды и процесс сварки было внесено несколько модификаций. Двумя основными факторами развития сварки были высокий спрос на оружие во время Первой мировой войны и необходимость соединения металлических листов для различных целей.
Сварка широко использовалась в производстве оружия во время Первой мировой войны. Это было открытие, которое искала сварочная промышленность, чтобы превратить этот навык в успешный бизнес. Многие американские и европейские компании воспользовались высоким спросом на сварку и стали производить сварочные электроды и машины. Точечная сварка, наряду с другими видами сварки, такими как шовная сварка и рельефная сварка, была разработана в начале 1900-х годов.
Открытие электрического тока стало еще одним крупным прорывом в сварочной промышленности. Переменный ток был изобретен CJ Holslag в 1919. Вскоре после этого в 1920 году была введена автоматическая сварка. Но только в 30-х годах широкое распространение получили электроды с толстым покрытием.
Сварка продолжила свой эволюционный путь и приобрела ту форму, которую мы знаем сегодня.
Использование для точечной сварки:
Как показано в видео (выше), этот тип сварочного аппарата является фантастическим инструментом для работы с листовым металлом, особенно с более тонкими материалами.
Подобно сварке, этот процесс контактной сварки также используется для сварки листового металла и проволоки, но реальные приложения приложений выходят далеко за рамки этого. Чтобы лучше понять эти приложения, мы можем разделить использование этого процесса в зависимости от сферы деятельности отрасли. Две широкие категории этого приложения:
- крупномасштабные предприятия
- Небольшие магазины и предприятия
Крупные предприятия:
Это часто используется во многих крупномасштабных отраслях, такими как
9037.
Он часто используется во многих крупных отраслях, такими как
9037
9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037 9037
. Производство аккумуляторов
Автомобиль.
Широко используется в автомобильной промышленности. От кузовов автомобилей до различных деталей автомобилей точечная сварка играет важную роль в производстве автомобилей. На сборочных линиях автоматические машины или роботы предпочтительнее ручной сварки из соображений безопасности.
Электроника.
От электронных компонентов и разъемов до соленоидных узлов, вы обнаружите, что метод точечной контактной сварки широко используется в производстве электроники. Он широко используется в газовых датчиках, печатных платах, дисковых накопителях и даже солнечных элементах и панелях. Сложные электрические компоненты, такие как печатные платы, кабели, разъемы и переключатели, также можно сваривать с помощью ручных инструментов.
Многие электронные компоненты, которые мы используем сегодня, прошли процесс точечной сварки.
Промышленная контактная сварка.
Производство аккумуляторов.
Вы можете быть удивлены, узнав, что процессы производства аккумуляторов также включают этот процесс. Когда дело доходит до объединения элементов для создания мощных батарей, этот процесс используется, когда необходимо объединить различные металлические элементы. Никель-металлогидридные элементы часто сплавляют вместе, образуя батарею, что раньше было невозможно. Помимо этого, никель-кадмиевые элементы также могут быть объединены для производства батарей, которые служат различным целям.
Большинство производителей аккумуляторов предпочитают точечную сварку пайке, поскольку она лучше распределяет тепло, выделяемое в процессе, и предотвращает нагрев аккумулятора. Это также сохраняет эффективность батареи. С другой стороны, пайка нагревает батарею до высоких температур, что может негативно сказаться на ее производительности.
Малые предприятия и магазины:
Мелкие предприятия и магазины также не сильно отстают от крупных предприятий, когда дело доходит до использования этого процесса сварки в своих интересах. Вот некоторые из распространенных мелкомасштабных применений этого метода:
Ортодонтия.
Вы будете немного удивлены, узнав, что точечная сварка используется для облегчения работы стоматологов. Вы можете подумать, какое отношение точечная сварка имеет к стоматологии. Он также используется для создания индивидуальных колец для моляров разных размеров. Не только это, но и металлические брекеты, которые используются для выравнивания деформированных зубов, создаются с помощью процесса, включающего этот процесс сварки.
Производственные и ремонтные мастерские.
Довольно часто можно увидеть квалифицированных рабочих, ремонтирующих металлические двери, окна и другие поврежденные металлические предметы с помощью сварки.
Этот процесс также используется для восстановления поврежденных и помятых автомобилей. Даже при ремонте автомобилей вы можете увидеть точечную сварку в различных подобластях, таких как металлизация, геометрия деталей автомобиля и термическая нагрузка. Интересно то, что все эти области применения сильно отличаются друг от друга, но имеют один общий фактор — точечную контактную сварку.
Аппараты общей точечной сварки для гаража магазина:
Аппарат для контактной сварки с более высоким сопротивлением от Miller стоит около 700 долларов. Это 30 ампер (переменного тока).
На нижнем уровне находится один от Chicago Electric на 16 ампер.
Вывод:
С давних времен у человека было сильное желание придавать металлу различные формы. Благодаря развитию технологий, теперь мы можем делать с металлом все, что захотим.
Сварка — это процесс, позволяющий соединить две металлические поверхности друг с другом.
