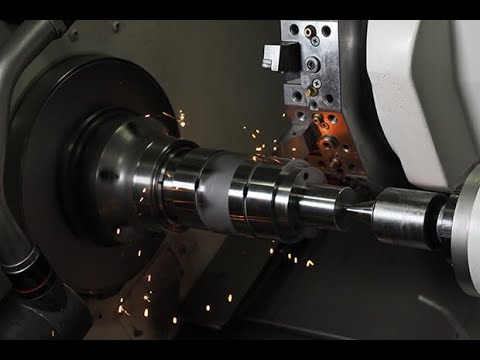

Найдено 1 изображение:

PreviousNext

Изображения из описаний на этой странице

найдено в «Новом толково-словообразовательном словаре русского языка»

точение 1. ср. Процесс действия по знач. глаг.: точить (1*1,2). 2. ср. 1) Процесс действия по глаг: точить (3*1). 2) Звуки, возникающие в процессе такого действия. 3) Вторая часть песни глухаря.

найдено в «Словаре синонимов»

точение
натачивание, очинка, обработка, вытачивание, оттачивание, зачинивание, затачивание
Словарь русских синонимов.
точение
сущ., кол-во синонимов: 8
• вытачивание (4)
• затачивание (15)
• зачинивание (9)
• металлообработка (59)
• натачивание (9)
• обработка (92)
• оттачивание (11)
• очинка (6)
Словарь синонимов ASIS.В.Н. Тришин.2013.
.
Синонимы:
вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Толковом словаре живого великорусского языка»

Точение, действие по глаг., источание. Точивый, точащий из себя, источающий. Мироточивые главы св. мучеников. | Точивый, тчивый, чивый, тороватый, щедрый. Точливая ель, из которой много смолы выступает; | Точить что, истачивать, исподволь переедать, просверливать, грызть, продырять. Моль одежу тлит, точит; шашень дерево точит. Ржа железо, а скудость (горе) человека точит. У воды нос остер: как шашень точет, просасывает плотины. -ся, быть точиму. Точение, действ. по глаг. Источила моль шубу. Вода плотину подтачивает, проточила. Шашень проточился сквозь. | Точить, на(вы)тачивать, острить; обтирать на бруске, камне, оселке, на точиле, остря этим лезвие или ость. Немудрено топоры точить, а и тут сноровка нужна. Бритвы и тонкие ножи не точат, а правят. Точат на бруске, правят на оселке. Пилу точат напилком, а правят разводкой. Точи струмент по воскресеньямю. После поры не точат топоры. Во время поры, точи топоры, а пройдет пора, не надо и топора. Он сам на себя нож точит. На харе хоть топоры точи! | Точить каменья, обтачивать, гранить. | — кого, каз. бранить, журить, щунять. -ся, страдат. Твой нож точится, отдан в точку. Всякий нож точится, изводится точкою, стачивается. Точение, точка, действ. по глаг. Выточить стамеску; заточить отломанный кончик. Дотачивай скорее. Лезвие источилось. Наточи поострее. Обточить ость иглы. Отточил саблю, как бритву. Поточи мои ножницы. Переточи столовые ножи. Долго проточил. Сточить завал, горбат. Приточить верток (кран) к самовару, пригнать трением, на наждаке, чтоб плотно ходил. Точильный, к точенью, остренью инструментов относящийся. | К обточке стрельных орудий, на стану, относящ. Точильная, точильня, заведение, где точат, острят выделываемые резучие орудия, топоры, ножи; | заведение, для обточки на станах стрельных орудий, напр. пушек. Точильщик, кто точит ножи, топоры и пр. | Токарь, обтачивающий пушки. Точило ср. гнет, жом, устройство для выжимки виноградного сока. | Устройство для точения или острения резучих снарядов; это круглый, как жернов, песчанник, обращаемый лебедкою, иногда и подножкою, под которым обычно подвешено корыто с водою. Топора на бруске не выточишь, а на точиле. Завал с топора сбивают на точиле. Токило пск. точило, камень для точки. Точилка, стальной, бороздчатый прут, в колодочке, для теченья ножей, воронило. | Точить что, на токарном станке, выделывать вещь долотом, приводя ее подножкой в коловратное движенье, так что она равно подставляет под резец все стороны или бока свои. Точат облые и круглые вещи, но есть станки, на которых можно точить и долгокруги (овалы). Шашки и биллиардные шары бывают точеные, но первые иногда резные. *Точить лясы, балясы, шутить, балагурить. *Точить щеками, арх. пустословить, болтать вздор и некстати. Точена голова, стриженная, немецкой стрижки. -ся, страдат. Чем дерево тверже, тем оно лучше точится, тем удобнее его точить.

найдено в «Толковом словаре живого великорусского языка»

Точение, точка, действ. по глаг. Точка шара, от руки, самая трудная задача. Выточить коробочку. Дотачиваю сотню балясин. Наточить пуговиц. Избитые биллиардные шары обтачивают снова. Поточишь, так и согреешься. Приточи мне дружку к подсвечнику. Проточил целый день. Токарный, к точению, на станке, относящийся. Токарное искусство. — долота, стамески, толстые долота, отрезные, трубки, проходники, крючки и пр. Токарный станок, веретено или ось на бабках, обращаемое через привод подножкою: вещь, которую точат, укреплена в патроне, насаженном на веретено; токарь приставляет к ней долото свое, опираясь им на подставку. Токарная, токарня, заведение, где точат. Токарь, работающий на токарном станке. Токарничать, заниматься этим делом; -чание, действ. по глаг. Весь Семеновский уезд токарничает, точит деревянную посуду. Токарничий, к сему относящийся. Точанка ж. волжск. балясина, точеный деревянный столбик, для перил.

найдено в «Русско-итальянском политехническом словаре»

с.

1) (заточка) affilamento m, arrotamento m, arrotatura f

2) (на токарном станке) tornitura f

— бесцентровое точение- точение в центрах- точение конических поверхностей- лобовое точение- наружное точение- обдирочное точение- плоское точение- прецизионное точение- продольное точение- профильное точение- точение с автоматической подачей- скоростное точение- точение с переустановкой деталей- точение сферических поверхностей- торцевое точение- фасонное точение- точение цилиндрических поверхностей- черновое точение- чистовое точение

найдено в «Большом энциклопедическом политехническом словаре»

токарная обработка, — обработка резанием при помощи резцов(см. рис.) наружных (обтачивание) и внутренних (растачивание) поверхностей тел вращения (цилиндрич., конич. и фасонных), а также спиральных и винтовых поверхностей. Характеризуется вращат. движением заготовки (главное движение) и посту пат. движением реж. инструмента (движение подачи). См. Резание металлов.

Схема точения (обтачивания)

найдено в «Полном фонетическом разборе слов»

1) Орфографическая запись слова: точение
2) Ударение в слове: точ`ение
3) Деление слова на слоги (перенос слова): точение
4) Фонетическая транскрипция слова точение : [та`эн’э]
5) Характеристика всех звуков:
т [т] — согласный, твердый, глухой, парный
о [а] — гласный, безударный
ч ч — согласный, твердый, глухой, непарный
е [`э] — гласный, ударный
н [н’] — согласный, мягкий, звонкий, непарный, сонорный
и и — гласный, безударный
е й[э] — гласный, безударный

7 букв, 5 звук

найдено в «Русско-английском политехническом словаре»

turning

* * *

точе́ние

с.

(токарная обработка)
turning

алма́зное точе́ние — diamond turning

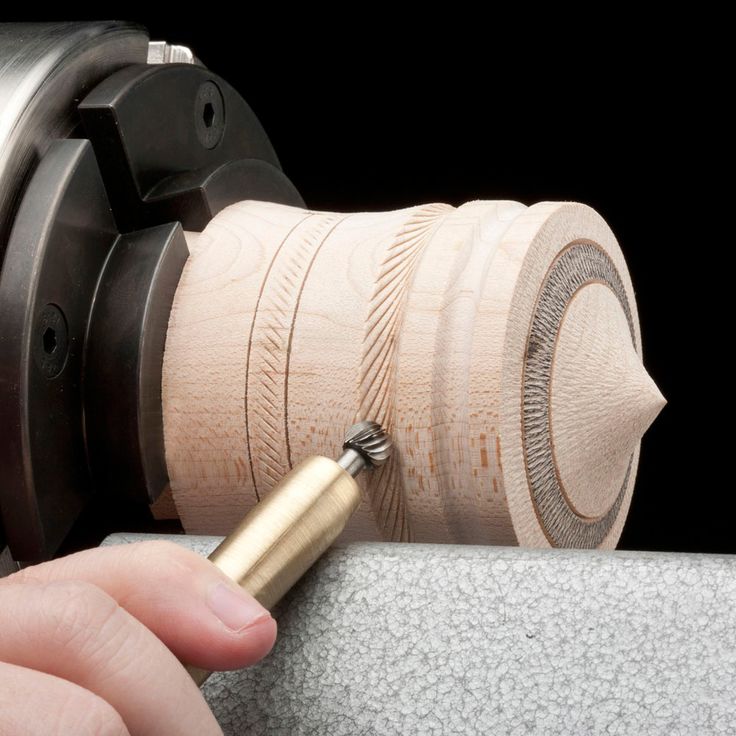

точе́ние по де́реву — wood turning

прецизио́нное точе́ние — precision turning; (тонкое) fine turning

* * *

turning

Синонимы:

вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Морфемном разборе слова по составу»

корень — ТОЧ; суффикс — ЕНИ; окончание — Е;
Основа слова: ТОЧЕНИ
Вычисленный способ образования слова: Суффиксальный

∩ — ТОЧ; ∧ — ЕНИ; ⏰ — Е;

Слово Точение содержит следующие морфемы или части:

¬ приставка (0): —
∩ корень слова (1): ТОЧ;
∧ суффикс (1): ЕНИ;
⏰ окончание (1): Е;

найдено в «Малом академическом словаре»

-я, ср.

Действие по глаг. точить 1 (в 1 и 2 знач.).

Точение косы. Скоростное точение деталей.

Синонимы:

вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Большом русско-французском словаре»

с.

repassage m, aiguisage {ɛg(ɥ)i-} m, affilage m, affûtage m; émoulage m (на точильном камне)

найдено в «Русско-украинском политехническом словаре»

техн.
точі́ння; (острение — ещё) гострі́ння
— алмазное точение
— бесцентровое точение
— копировальное точение
— прецизионное точение
— скоростное точение
— фасонное точение
— черновое точение
— чистовое точение

Синонимы:
вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Большом французско-русском и русско-французском словаре»

с.

repassage m, aiguisage m, affilage m, affûtage m; émoulage m (на точильном камне)

Синонимы:

вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Формах слова»

точе́ние,
точе́ния,
точе́ния,
точе́ний,
точе́нию,
точе́ниям,
точе́ние,
точе́ния,
точе́нием,
точе́ниями,
точе́нии,
точе́ниях
(Источник: «Полная акцентуированная парадигма по А. А. Зализняку»)
.
Синонимы:
вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Русско-английском техническом словаре»

1) sharpening

2) turning
3) whetting
– алмазное точение
– точение по дереву
Синонимы:

вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Ударении и правописании»

Ударение в слове: точ`ение
Ударение падает на букву: е
Безударные гласные в слове: точ`ение

найдено в «Русско-китайском словаре»

〔名词〕车

车削

磨快

磨

旋

Синонимы:

вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Русском словесном ударении»

точе́ние
Синонимы:

вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Современном энциклопедическом словаре»

ТОЧЕНИЕ (токарная обработка), обработка поверхностей тел вращения резанием. Характеризуется вращательным движением заготовки (главное движение) и поступательным движением инструмента — резца (подача).

найдено в «Русском орфографическом словаре»

точ’ение, -я

Синонимы:

вытачивание, затачивание, зачинивание, металлообработка, натачивание, обработка, оттачивание, очинка

найдено в «Большом Энциклопедическом словаре»

ТОЧЕНИЕ (токарная обработка) — обработка поверхностей тел вращения резанием. Характеризуется вращательным движением заготовки (главное движение) и поступательным движением инструмента — резца (подача).

найдено в «Большом энциклопедическом словаре»

— (токарная обработка) — обработка поверхностей тел вращениярезанием. Характеризуется вращательным движением заготовки (главноедвижение) и поступательным движением инструмента — резца (подача).

найдено в «Толковом словаре русского языка»

ТОЧЕНИЕ точения, мн. нет, ср. Действие по глаг. точить 1 в 1 и 2 знач., то же, что точка 2. Точение на токарном станке. Он стал задремывать под звуки точения ножа. Л. Толстой.

найдено в «Толковом словаре русского языка»

ТОЧЕНИЕ 1. ср. см. точить (1*1,2). 2. ср. 1) Процесс действия по глаг: точить . 2) Звуки, возникающие в процессе такого действия. 3) Вторая часть песни глухаря.

найдено в «Полной акцентуированной парадигме по Зализняку»

точе’ние, точе’ния, точе’ния, точе’ний, точе’нию, точе’ниям, точе’ние, точе’ния, точе’нием, точе’ниями, точе’нии, точе’ниях

найдено в «Словаре синонимов»

точение натачивание, очинка, обработка, вытачивание, оттачивание, зачинивание, затачивание

АБВГДЕЁЖЗИЙКЛМНОПРСТУФХЦЧШЩЪЫЬЭЮЯ
ABCDEFGHIJKLMNOPQRSTUVWXYZ

Точение — наружная поверхность — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Точение наружных поверхностей комбинированным методом позволяет вести обработку одновременно большим количеством резцов. Продолжительность обработки при этом значительно уменьшается. Однако такой метод связан с одновременным снятием больших сечений стружки и потреблением большой мощности. Величина перемещения суппорта может быть доведена до минимальных размеров. Ограничением могут являться возможность размещения резцов, жесткость детали и мощность станка. При принятой наладке длина прохода равна наибольшему расстоянию между двумя соседними резцами.
[1]

Точение наружных поверхностей комбинированным методом позволяет вести обработку одновременно большим количеством резцов. Продолжительность обработки при этом значительно уменьшается. Однако, такой метод связан с одновременным сиянием стружки больших сечений и потреблением большой мощности. Величина перемещения суппорта может быть доведена до минимальных размеров. Ограничением могут являться возможность размещения резцов, жесткость детали и мощность станка.
[2]

Наладка на гидрокопировальном станке для обработки ступенчатого вала с двух сторон с поворотом вала на 180.

[3]

В условиях серийного производства широкое распространение имеет точение наружных поверхностей ступенчатых валов на токарных станках с копировальным устройством — гидросуппортом КСТ-1. На рис. 100, а и б показана схема обработки ступенчатого вала на гидрокопировальном станке с поворотом детали. При обработке валов в центрах для выдерживания размеров по длине вала от постоянной базы следует применять плавающие передние центры с упором торца заготовки в упорное кольцо. Это исключает влияние погрешности зацентровки вала на точность обработки.
[4]

Матрицу 6 после предварительной обработки заготовки изготовляют в следующей последовательности: точение наружной поверхности и растачивание отверстия с припуском на дальнейшую обработку; шлифование плоскостей; разметка внутреннего рабочего контура по шаблону и отверстий под болты 19 и штифты 20; сверление и нарезание резьбы под болты 19, сверление и развертывание отверстий под штифты 20; фрезерование рабочего контура по разметке с припуском под шлифование: термическая обработка — закалка и отпуск; шлифование нижней и верхней плоскостей; шлифование рабочего контура на контурно-шлифовальном или на координатно-шлифовальном станке.
[5]

В связи с большими габаритами призматических резцов их применяют только для точения наружных поверхностей. Передний угол выбирают в зависимости от обрабатываемого материала.
[6]

На трех технологических операциях из четырех обработку производят при неподвижной заготовке и только на одной операции ( точение наружной поверхности) — при вращении заготовки.
[7]

Схема выполнения фрезерно-центровальной операции.
[8]

Выполняется за два установа на одной операции или каждый уста-нов выносится как отдельная операция. Производится точение наружных поверхностей ( с припуском под чистовое точение и шлифование) и канавок.
[9]

Точность обработки зависит также и от величины припуска под чистовую обработку. В табл. 15 даны припуски на обработку точением наружных поверхностей деталей из пластмасс.
[10]

Процессы обработки второй группы характеризуются тем, что во время этих процессов не наблюдается взаимосвязи между результатами обработки поверхности в рассматриваемый и предшествующий моменты времени обработки одной поверхности. Примером процессов второй группы является растачивание отверстий, точение наружных поверхностей без применения люнетов или направляющих, которые контактируют с обработанной ранее ( при выполнении этого или предшествующего перехода) поверхностью детали. В этом случае при анализе точности на рассматриваемом переходе обработки кинематические воздействия не учитываются, что упрощает расчеты точности обработки.
[11]

Все исторически сложившиеся традиционные технологические методы токарной обработки основываются на постоянстве углов резания при точении. Это хорошо видно из рис. 6, а, где показана схема поперечного точения наружной поверхности тел вращения типа колец. Таким образом обрабатываются многие цилиндрические, конические, фасонные поверхности. Обработка производится благодаря вращению заготовки со скоростью v м / мин и поперечной подаче суппорта с резцом со скоростью snon мм / об. При этом на резце путем соответствующей заточки образуют углы резания: передний угол у и задний угол а, которые в процессе обработки ( снятия припуска глубиной t), как видно на рис. 6, а, не меняются. Аналогичная картина наблюдается и при продольной обточке, когда суппорт с резцом движется параллельно оси изделия.
[12]

Страницы:

Точение. Технология обработки металлов точением

Содержание страницы

Теория точения
Процедура выбора инструмента
Обзор систем
Выбор пластин
Выбор инструмента – наружное точение
Выбор инструмента – внутреннее точение
Система обозначения
Решение проблем

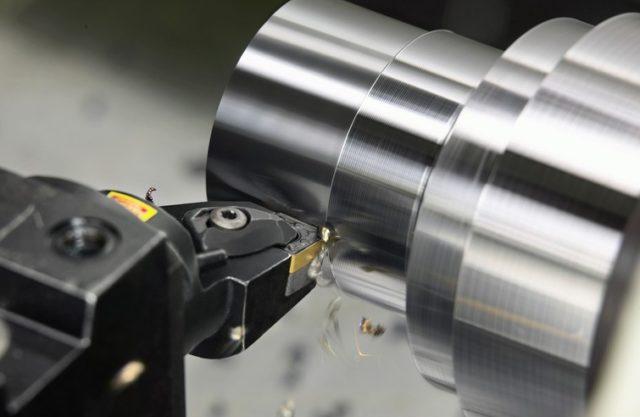

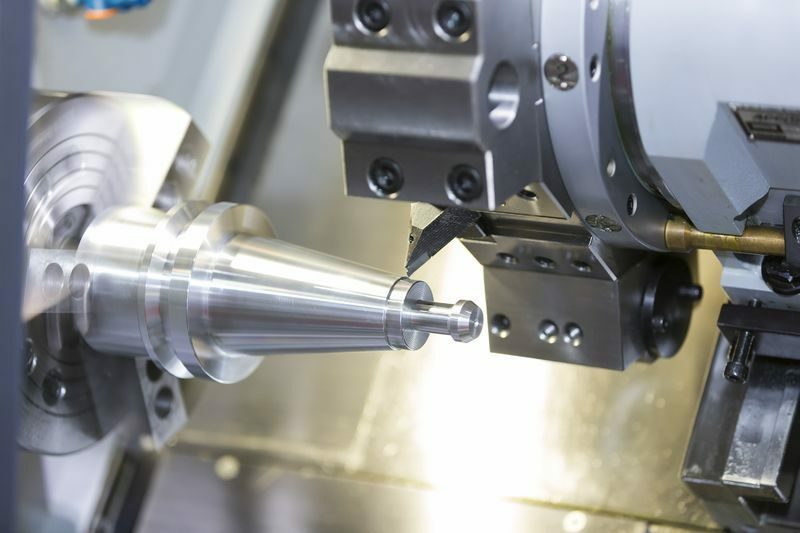

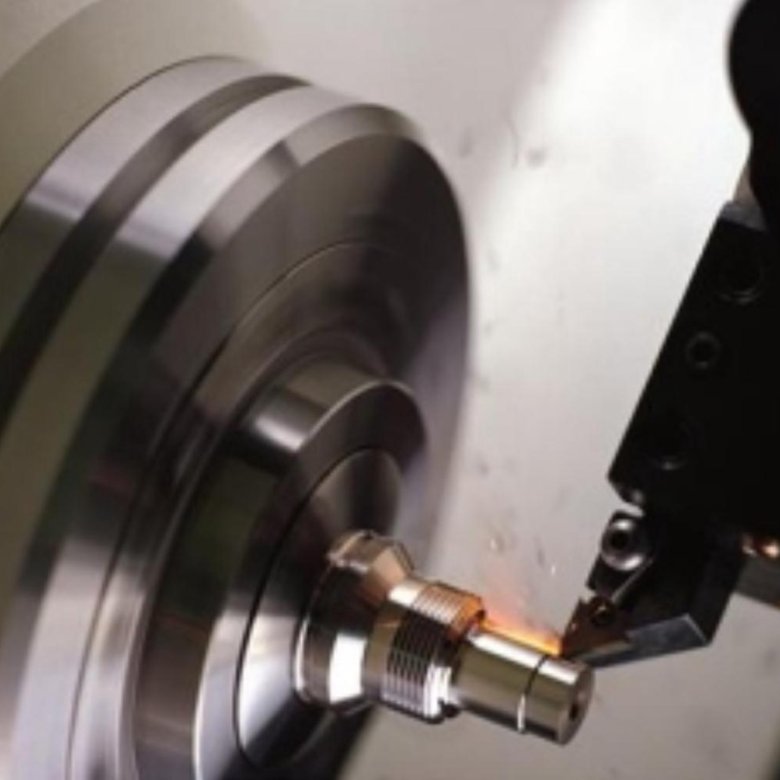

Токарная обработка позволяет получать цилиндрические и фасонные поверхности с помощью однокромочного инструмента. В большинстве случаев инструмент имеет линейное перемещение, а заготовка вращается.

Точение представляет собой сочетание двух движений – вращения заготовки и линейного перемещения инструмента.

При подаче инструмента вдоль оси заготовки обеспечивается диаметральный размер детали. При подаче инструмента к оси заготовки обеспечивается линейный размер детали (подрезка торца).

Зачастую комбинируются подачи в двух этих направлениях, в результате чего образуются конические или профильные поверхности.

Продольное точение и обработка торца – осевое и радиальное перемещение резца.

Три основные токарные операции:

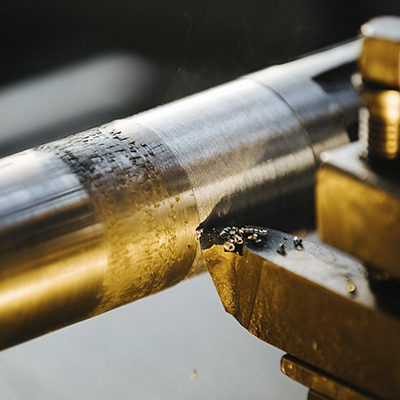

Продольное точение
Подрезка торца
Профильная обработка

Теория точения

Частота вращения шпинделя

Частота вращения шпинделя — это скорость вращения патрона и заготовки, измеряемая в оборотах в минуту (об/мин).

Скорость резания

Скорость резания — это скорость движения поверхности заготовки относительно режущей кромки, измеряемая в метрах в минуту (м/мин).

Расчёт скорости резания

Скорость резания (Vc) зависит от диаметра заготовки и частоты вращения шпинделя (n).

Длина окружности (C) — это расстояние, проходимое режущей кромкой за один оборот заготовки.

Vc = скорость резания, м/мин

Dm = обрабатываемый диаметр, мм

n = частота вращения шпинделя, об/мин

Длина окружности C = π x Dm, мм

Расчёт длины окружности (C)

Пример расчёта скорости резания

Скорость резания изменяется в зависимости от диаметра заготовки.

Термины и определения

Частота вращения шпинделя

Заготовка, закрепленная в шпинделе, вращается с определенной частотой B вращения (n), которая измеряется числом оборотов в минуту (об/мин).

Скорость резания

Скорость резания (vc) в м/мин — это скорость движения поверхности обрабатываемой заготовки относительно режущей кромки.

Подача

Подача (fn) в мм/об — это расстояние, на которое инструмент перемещается за один оборот заготовки. Подача оказы- D вает ключевое влияние на качество обработанной поверхности и на процесс формирования стружки в рамках геометрии инструмента. Величина подачи влияет не только на толщину стружки, но и на то, как стружка формируется в зависимости от геометрии пластины.

Глубина резания

Глубина резания (ap) в мм — это половина разности обрабатываемого и обработанного диаметра заготовки. Глубина резания всегда измеряется в направлении, перпендикулярном направлению подачи инструмента.

Главный угол в плане

Главный угол в плане (KAPR) — это угол между проекцией главной режущей кромки на основную плоскость и направлением подачи. Он является важной величиной, определяющей выбор токарного инструмента для различных операций. В дюймовой системе используется угол PSIR.

Расчёт режимов резания

Скорость резания

Пример расчёта частоты вращения шпинделя (n) исходя из скорости резания (vc).

Передний угол и угол наклона режущей кромки

Передний угол

Передний угол, γ (GAMO) — это угол между основной плоскостью и передней поверхностью пластины. Передний угол пластины обычно положительный, а режущая кромка может иметь форму радиуса или фаски, что влияет на прочность инструмента, потребляемую мощность, качество обработанной поверхности, устойчивость к вибрациям и стружкообразование.

Угол наклона режущей кромки

Угол наклона, λ (LAMS) — угол установки режущей пластины в державке. Геометрия и наклон режущей пластины определяют итоговую величину углов резания инструмента.

Глубина резания и формирование стружки

Глубина резания (ap) — это величина припуска, снимаемого за один проход.

Стружкообразование зависит от глубины резания, главного угла в плане, подачи, обрабатываемого материала и геометрии режущей пластины.

Подача и эффективная длина режущей кромки

Подача

Подача (fn) — это расстояние, на которое перемещается вдоль оси детали режущая кромка инструмента за один оборот заготовки.

Длина режущей кромки

Эффективная длина режущей кромки (LE) зависит от глубины резания и главного угла в плане.

Влияние формы пластины и главного угла в плане на толщину стружки

Главный угол в плане (KAPR) инструмента и радиус при вершине (RE) пластины влияют на стружкообразование, так как в зависимости от их значений меняется сечение стружки.

При уменьшении главного угла в плане толщина стружки уменьшается, а её ширина увеличивается.

Кроме того, изменяется направление схода стружки.

Главный угол в плане KAPR

• Определяется углом установки пластины в державке и выбранной формой пластины

Максимальная толщина стружки hex

• Уменьшается относительно величины подачи при уменьшении главного угла в плане

Величина угла в плане в зависимости от формы пластины

Влияние главного угла в плане на толщину стружки

Максимальная толщина стружки hex уменьшается относительно величины подачи при уменьшении главного угла в плане.

Расчёт потребляемой мощности

Потребляемая мощность (Pc) в кВт —это мощность, необходимая для осуществления процесса резания. Этот параметр особо важен при черновой обработке, когда для выполнения операции требуется обеспечить достаточную мощность станка. Также большое значение имеет коэффициент полезного действия станка.

Процедура выбора инструмента

Процесс планирования производства

1. Деталь и материал заготовки

Параметры, которые необходимо учитывать

Деталь

Анализ требований к размерам и качеству обработанной поверхности
Тип операции (продольная, торцевая и профильная обработка)
Наружная, внутренняя обработка
Черновая, получистовая или чистовая обработка C
Стратегия обработки
Число проходов
Допуски

Материал заготовки

Обрабатываемость
Состояние заготовки (отливка или предварительно обработанная)
Стружкодробление
Твёрдость
Содержание легирующих элементов

2. Параметры станка

Состояние станка

Основные требования к станку:

Стабильность, мощность и крутящий момент, особенно для обработки больших иаметров
Закрепление заготовки
Расположение инструмента
Время смены инструмента/количество инструментов в револьверной головке
Ограничения частоты вращения шпинделя (об/мин), подача прутка
Наличие контршпинделя или заднего центра
Возможность использовать люнеты
Простота программирования
Давление подачи СОЖ

3. Выбор инструмента

Общее применение – точение ромбическими пластинами

Преимущества

Гибкость применения
Большой угол в плане
Для точения и подрезки торцов
Достаточная прочность для черновой обработки

Недостатки

Возможно возникновение вибрации при точении тонких, длинных деталей

Точение пластинами с геометрией Wiper

Преимущества

Возможность работать с высокой подачей
Повышение качества поверхности при обычной величине подачи
Увеличение производительности

Недостатки

Неэффективно при обратном и профильном точении

Уникальные решения Coromant для точения

Преимущества

Повышенные режимы резания при профильной обработке
Повышенная точность обработки

Преимущества

Большое количество режущих кромок
Контроль над стружкодроблением и прогнозируемая стойкость инструмента

Преимущества

Точение во всех направлениях
Эффективное и производительное точение

4. Способ применения

Параметры, которые необходимо учитывать

Траектория перемещения инструмента относительно заготовки — важный параметр процесса обработки.

Траектория влияет на:

Стружкообразование
Износ пластин
Качество поверхности
Стойкость инструмента

На практике, державка, геометрия и сплав пластины, материал заготовки и траектория перемещения инструмента значительно влияют на длительность цикла обработки и производительность.

5. Решение проблем

Параметры, которые необходимо учитывать

Тип пластины

Используйте пластины с задними углами для снижения сил резания при наружной и внутренней токарной обработке

Стружкодробление

Оптимизируйте стружкодробление путем изменения глубины резания, подачи или геометрии пластины

Радиус при вершине

Глубина резания должна быть не меньше радиуса при вершине (RE)

Износ пластины

Убедитесь, что износ пластины по задней поверхности не превышает общей рекомендованной величины 0,5 мм

Обзор систем

Наружное точение – пластины без задних углов

Продольное точение
Профильное точение
Подрезка торца

Обзор державок

Режущая пластина без задних углов
Прижим повышенной жёсткости
Модульные/ призматические державки

Режущая пластина без задних углов
Прижим рычагом за отверстие
Модульные/ призматические державки

Пластины без задних углов/с задними углами
Все системы крепления
Резцовые головки
Модульные/ призматические державки

Пластины без задних углов
Прижим рычагом за отверстие
Высокоточная подача СОЖ
Модульные/ призматические державки

Наружное точение – пластины с задними углами

Продольное точение
Профильное точение
Подрезка торца

Обзор державок

Пластина с задними углами
Закрепление винтом
Модульные/ призматические державки
Высокоточная подача СОЖ

Пластина с задними углами
Закрепление винтом
Крепление iLock™
Модульные/ призматические державки

Пластина без задних углов/с задними углами
Все системы крепления
Резцовые головки
Модульные/ призматические державки

Пластина с задними углами
Закрепление пластин винтом
Модульные/ призматические державки

Внутреннее точение – пластины без задних углов/с задними углами

Обзор расточных оправок

Пластина без задних углов/с задними углами
Антивибрационные расточные оправки
Расточные оправки

Пластина без задних углов
Прижим повышенной жёсткости
Модульные/расточные оправки

Пластина без задних углов
Прижим рычагом за отверстие
Модульные/расточные оправки

Пластина без задних углов/с задними углами
Все системы крепления
Резцовые головки
Антивибрационные модульные/расточные оправки
Высокоточная подача СОЖ

Пластина с задними углами
Закрепление пластин винтом
Резцовые головки
Модульные/расточные оправки
Высокоточная подача СОЖ

Антивибрационные расточные оправки
Расточные оправки

Инструмент для мелкоразмерной обработки

Наружное точение
Наружное точение (автоматы продольного точения)
Внутреннее точение (сменные пластины с торцевым креплением) C
Внутреннее точение
Внутреннее точение (твердосплавные вставки)

Обзор державок

Инструмент для наружной обработки

Пластина с задними углами
Закрепление пластин винтом
Призматические державки
Высокоточная подача СОЖ

Быстросменный инструмент
Пластина с задними углами
Закрепление пластин винтом

Пластина с задними углами
Закрепление пластин винтом

Инструмент для внутренней обработки

Пластина с задними углами
Закрепление пластин винтом
Высокоточная подача СОЖ

С задними углами
Закрепление винтом

С задними углами
Твердосплавные вставки
Адаптированные оправки

Обзор систем крепления пластин

Закрепление пластин без задних углов

Закрепление пластин с задними углами

Закрепление пластин с задними углами, система iLock™

Современные системы закрепления пластин для токарного инструмента

Прижим повышенной жёсткости

Пластины без задних углов
Превосходная жёсткость
Простота замены пластин

Прижим рычагом за отверстие

Пластины без задних углов
Свободный сход стружки
Простота замены пластин

Закрепление пластин винтом

Пластины с задними углами
Надёжное закрепление пластин
Свободный сход стружки

Закрепление пластин винтом, iLock™

Пластины с задними углами
Очень надёжное крепление
Высокая точность

Выбор пластин

Основные положения
Геометрии пластин
Сплавы пластин
Форма, размер, радиус при вершине
Влияние режимов резания на стойкость инструмента

Комплексный подход в металлообработке

Правильный подход к процессу металлообработки означает понимание особенностей материала заготовки и рациональный выбор геометрии и сплава пластины с учётом конкретной области применения.

Сочетание оптимизированной геометрии и сплава пластины для определенного обрабатываемого материала — это ключ к успешному процессу обработки
Эти три основные составляющие должны быть тщательно проанализированы и адаптированы к каждой операции обработки
Для успешного выполнения операций чрезвычайно важно знать и понимать, как эти факторы влияют на процесс резания

Процесс резания начинается с режущей кромки

Типичный процесс формирования стружки — съёмка высокоскоростной камерой

Шесть групп обрабатываемых материалов

В металлообрабатывающей отрасли встречается множество деталей разной конструкции, изготавливаемых из различных материалов. Каждый обрабатываемый материал имеет свои уникальные характеристики, которые зависят от легирующих элементов, термообработки, упрочнения и т.д. Всё это сильно влияет на выбор геометрии режущего инструмента, сплава и режимов резания.

Поэтому обрабатываемые материалы делятся на 6 основных групп согласно стандарту ISO, причем каждая группа характеризуется своим уровнем обрабатываемости.

Группы обрабатываемых материалов

• ISO P – Сталь. Наиболее широкая группа материалов в области металлообработки, включающая различные виды сталей — от нелегированных до высоколегированных, а также стальное литье, ферритные и мартенситные нержавеющие стали. Обрабатываемость этих сталей, как правило, хорошая, но сильно варьируется в зависимости от твёрдости материала, содержания углерода и пр.

• ISO M – Нержавеющая сталь. Это сплавы с содержанием хрома не менее 12%, а также с другими легирующими элементами, такими как никель и молибден. Эта обширная группа обрабатываемых материалов включает различные типы нержавеющих сталей — ферритные, мартенситные, аустенитные и аустенитно-ферритные (дуплекс). Общим для всех этих материалов является то, что в процессе резания в зоне обработки возникает высокая температура, что приводит к возникновению проточин и нароста на режущей кромке инструмента.

• ISO K – Чугун. В отличие от стали, при обработке даёт короткую стружку, так называемую стружку надлома. Серый чугун (GCI) и ковкие чугуны (MCI) обрабатываются довольно легко, в то время как чугун с шаровидным графитом (NCI), чугун с вермикулярным графитом (CGI) и отпущенный ковкий чугун (ADI) гораздо хуже поддаются обработке. Все чугуны содержат карбид кремния (SiC), который обладает высокими абразивными свойствами.

• ISO N – Цветные металлы. Сюда включены более мягкие типы металлов, например, алюминий, медь, латунь и пр. Алюминий с 13% содержанием кремния (Si) – очень высокоабразивный материал. При использовании режущих пластин с острыми кромками можно применять высокие скорости резания с обеспечением высокой стойкости инструмента.

ISO S – Жаропрочные сплавы. Включают в себя множество высоколегированных материалов на основе железа, никеля, кобальта и титана. Они обладают повышенной вязкостью, вызывают наростообразование на режущей кромке, повышенное выделение тепла и склонны к наклепу, т.е. очень схожи с группой ISO M, но гораздо хуже поддаются обработке, и в результате стойкость режущих кромок снижается.

• ISO H – Материалы высокой твёрдости. В эту группу входят стали с твёрдостью 45-65 HRc и отбеленный чугун с твёрдостью 400-600 HB. Высокая твёрдость усложняет обработку всех представителей этой группы. При резании эти материалы выделяют много тепла и характеризуются очень сильным абразивным действием.

Силы резания

Другим фактором, в котором проявляется разница между шестью группами материалов, является сила резания (FT), необходимая для удаления стружки заданного сечения в определенных условиях.

Для различных типов обрабатываемых материалов определяется значение удельной силы резания (kc), которое используется при расчете мощности, необходимой для осуществления процесса обработки.

k_c1 = удельная сила резания для стружки толщиной 1 мм.

Формирование стружки

Существует три типа дробления стружки.

Самодробление происходит под действием внутренних напряжений. В процессе резания стружка изгибается и ломается.

Стружка изгибается в сторону инструмента, соприкасается с задней поверхностью режущей пластины или державкой и ломается в результате возникающих напряжений. Этот метод, несмотря на частое применение, в определенных случаях может приводить к повреждению режущей пластины стружкой.

Стружка ломается о заготовку, в том числе при контакте с уже обработанной поверхностью. Этот тип стружкодробления обычно не применяется на операциях, требующих высокого качества обработанной поверхности, вследствие вероятного повреждения детали.

На формирование стружки влияют различные параметры

Стружкообразование зависит от глубины резания, подачи, материала заготовки и геометрии инструмента.

Передний угол пластины

Передний угол (γ, GAMO) — угол между передней поверхностью и основной плоскостью. Передний угол может быть как положительным, так и отрицательным. Это зависит от того, какая пластина используется: с задними углами или без задних углов. В случае отсутствия у пластины заднего угла, он обеспечивается наклоном пластины в державке, что, в свою очередь, определяет величину переднего угла при обработке.

Передний угол пластины

Различия геометрий пластин с задними углами и без задних углов:

Пластина без задних углов имеет угол заострения 90°
Пластина с задними углами имеет угол заострения менее 90°

Пластина без задних углов должна быть наклонена в державке под отрицательным углом, чтобы обеспечить наличие заднего угла в процессе резания. Для пластин с задними углами этот вопрос решен конструктивно.

Пластины без задних углов

Двусторонние/односторонние
Прочная режущая кромка
Нулевой задний угол
Наружная/внутренняя обработка
Тяжёлые условия обработки

Примечание: Задний угол — угол между задней поверхностью пластины и плоскостью резания.

Пластины с задними углами

Односторонние
Низкие силы резания
Задний угол обеспечивается пластиной
Внутренняя/наружная обработка
Нежёсткие детали, малые диаметры

При обработке металлов большое внимание уделяется вопросу отвода стружки из зоны резания в необходимом направлении. Длина и форма стружки должны обеспечивать её легкую эвакуацию.

При фрезеровании и сверлении на стружкообразование влияет значительно больше факторов, чем при точении
Точение — это единственная операция, где резание осуществляется невращающимся инструментом, а вращается заготовка
Передний угол режущей пластины, геометрия и подача играют важную роль в процессе стружкообразования
Основное тепло, выделяющееся в процессе резания (80%), отводится со стружкой

Конструкция современной режущей пластины

Назначение конструктивных элементов и виды геометрии

Усиление режущей кромки

Формирование радиуса округления (ER) режущей кромки обеспечивает её окончательную микрогеометрию.

Округление кромки ER выполняется перед нанесением покрытия и придаёт ей окончательную форму (микрогеометрия)
Соотношение W/H определяет возможность использования пластины в различных областях применения

Область применения геометрий пластин

Диаграмма стружкодробления для конкретной геометрии пластины определяет область устойчивого стружкодробления в зависимости от подачи и глубины резания.

Глубину резания (ap) и подачу (fn) необходимо выбирать в соответствии с областью устойчивого стружкодробления для заданной геометрии
Стружка слишком большой толщины может привести к поломке режущей пластины
Слишком длинная стружка может привести к нарушению процесса обработки и снижению качества обработанной поверхности

Три основные области применения пластин

R = Черновая обработка

M = Получистовая обработка

F = Чистовая обработка

Черновая обработка

Максимальная скорость съема металла и/или обработка в тяжёлых условиях
Сочетание большой глубины резания и подачи
Большие силы резания

Получистовая обработка

Большинство операций общего назначения
Операции получистовой и лёгкой черновой обработки
Широкий диапазон сочетаний глубины резания и подачи

Чистовая обработка

Малые глубины резания и подачи
Низкие силы резания

Стружкодробление в зависимости от области применения

Точение низколегированных сталей

Черновая обработка – R

Сочетания больших глубин резания и подач. Операции, требующие высокой прочности кромки.

Получистовая обработка – M

Операции получистовой и лёгкой черновой обработки. Широкий диапазон сочетаний глубины резания и подачи.

Чистовая обработка – F

Операции с небольшой глубиной резания и низкими подачами. Обработка с низкими силами резания.

Диаграмма стружкодробления

Выбор режущих пластин

Факторы, влияющие на выбор пластин

L = длина режущей кромки (размер пластины)

RE = радиус при вершине

Для обеспечения удовлетворительного дробления стружки важно правильно выбрать размер пластины, ее форму, геометрию и радиус при вершине.

Выбирайте максимально возможный угол при вершине пластины для обеспечения прочности и экономии
Выбирайте максимально возможный радиус при вершине пластины для обеспечения прочности режущей кромки
Выбирайте меньший радиус при вершине для снижения вибрации

Пластины для обработки материалов групп ISO P, ISO M, ISO K и ISO S

Различные микро- и макрогеометрии адаптированы к различным областям применения.

Описание геометрий

Каждая режущая пластина имеет область устойчивого стружкодробления.

В каталогах доступны описание геометрий и информация по области применения.

Универсальные и оптимизированные токарные пластины

Универсальные пластины

Универсальная геометрия
Оптимизация сплавами
Компромисс производительности

Оптимизированные пластины

Специализированные сплавы и геометрии
Оптимизированная работоспособность в соответствии с материалом заготовки и обрабатываемостью

Пластины для общего точения

Выбор типа пластины

Без задних углов, двух-/односторонние пластины

Пластина без задних углов имеет угол заострения 90°
Доступны в двухстороннем/ одностороннем исполнении, с отверстием или без

С задними углами, односторонние пластины

Пластина с задними углами имеет угол заострения менее 90°
Доступно исполнение с задним углом 7° или 11°
Пластины с креплением iLock™ имеют задний угол 5° или 7°

Стружкообразование при высоких температурах и давлении

Выбор сплава имеет определяющее значение для успешной обработки

Идеальный материал режущего инструмента должен:

быть устойчивым к износу по задней поверхности и деформации
быть устойчивым к выкрашиванию
быть химически инертным к материалу заготовки
быть химически устойчивым к окислению и диффузии
быть устойчивым к резким изменениям температуры

Основные группы инструментальных материалов

Большинство инструментальных материалов можно отнести к следующим группам:

- Твёрдый сплав без покрытия (HW)
- Твёрдый сплав с покрытием (HC)
- Кермет (HT, HC)
  - HT Кермет без покрытия, содержит в основном карбиды (TiC) или нитриды (TiN) титана или и те, и другие вместе
  - HC Вышеописанный кермет, но с покрытием
- — Керамика (CA, CM, CN, CC)
  - CA Оксидная керамика, состоящая преимущественно из оксида алюминия (Al2O3)
  - CM Смешанная керамика на основе оксида алюминия (Al2O3), но содержащая также другие элементы
  - CN Нитридная керамика, содержащая в основном нитриды кремния (Si3N4)
  - CC Вышеописанная керамика, но с покрытием
- — Кубический нитрид бора (BN)
- — Поликристаллический алмаз (DP, HC)
  - DP Поликристаллический алмаз
  - HC Поликристаллический алмаз с покрытием

Выбор геометрии и сплава пластины

Условия обработки

Специализированные сплавы для разных групп материалов

Специализированные сплавы сводят к минимуму износ инструмента.

Материал заготовки по-разному влияет на износ в процессе резания. Поэтому разрабатываются специализированные сплавы с повышенной стойкостью к основным видам износа, например:

Износ по задней поверхности, лункообразование и пластическая деформация
Наростообразование и образование проточин

Выбор формы пластины

Влияние угла при вершине пластины

Форма пластины может меняться в широких пределах: от ромба с углом при вершине 35° до круглой.

Каждая форма пластины обладает уникальными свойствами:

одни обеспечивают максимальную прочность при черновой обработке
другие обеспечивают наилучшую геометрическую проходимость при профильной обработке

Каждая форма пластины также имеет уникальные ограничения.

К примеру:

малый угол при вершине снижает прочность режущей кромки во время обработки

Большой угол при вершине

Прочная режущая кромка
Более высокие подачи
Высокие силы резания
Больше вероятность возникновения вибраций

Малый угол при вершине

Менее прочная режущая кромка
Повышенная геометрическая проходимость
Низкие силы резания
Меньше вероятность возникновения вибраций

Факторы, влияющие на выбор формы пластины

Выбор формы пластины определяется необходимой геометрической проходимостью инструмента. Для обеспечения прочности и надёжности режущей пластины следует выбирать максимально возможный угол при вершине.

Количество режущих кромок

Выбор радиуса при вершине

Влияние большого и малого радиуса при вершине

Малый радиус при вершине

Идеален для небольшой глубины резания
Снижение вибрации
Низкая прочность режущей кромки

Большой радиус при вершине

Высокие подачи
Большая глубина резания
Высокая прочность режущей кромки
Увеличенная радиальная составляющая силы резания

Основное правило: Глубина резания не должна быть меньше радиуса при вершине (RE)

Малый радиус при вершине должен быть первым выбором

При малом радиусе при вершине радиальная составляющая силы резания может сводиться к минимуму. Преимуществами использования большого радиуса при вершине являются более прочная режущая кромка, лучшее качество обработанной поверхности и более равномерное давление на режущую кромку.

Отношение радиуса при вершине к глубине резания (DOC) влияет на склонность к вибрациям. Рекомендуется выбирать радиус при вершине меньше, чем глубина резания.

Влияние радиуса при вершине и глубины резания

Радиальная сила, действующая на заготовку, линейно возрастает, пока радиус при вершине пластины превышает глубину резания. Далее она остаётся постоянной на уровне максимального значения.

При использовании круглой пластины радиальное давление никогда не будет стабилизировано, так как теоретический радиус при вершине равен половине диаметра пластины (IC).

Точение пластинами Wiper с высокими подачами

Wiper – общая информация

Зачем использовать Wiper

Для увеличения подачи и повышения производительности
Для улучшения качества поверхности без снижения подачи

Когда использовать Wiper

По возможности, используйте пластины Wiper в качестве первого выбора

Ограничения

Основное ограничение — вибрация
Поверхность может выглядеть грубой, но измерения показывают высокое качество поверхности

Wiper – технические особенности

Каждая режущая кромка Wiper имеет при вершине комбинацию из 3-9 радиусов
Суммарная длина режущей кромки пластины Wiper больше, чем у обычной пластины
Увеличенная длина режущей кромки повышает качество обработанной поверхности
Большая длина контакта увеличивает силы резания, вследствие чего пластина Wiper более чувствительна к вибрации при обработке нежёстких деталей

Радиус при вершине обычной пластины в сравнении с радиусом при вершине пластины Wiper

Wiper – качество обработанной поверхности

Качество поверхности: обычные пластины и пластины Wiper

Параметры режимов резания влияют на стойкость инструмента

Используйте потенциал:

ap – для уменьшения числа проходов
fn – для сокращения времени резания
vc – для оптимизации стойкости
инструмента

Скорость резания vc – сильное влияние на стойкость инструмента

Корректируйте vc для повышения экономичности обработки

fn – среднее влияние на стойкость инструмента

Глубина резания

ap – минимальное влияние на стойкость инструмента

Влияние скорости резания на стойкость

Основной фактор, определяющий стойкость инструмента

Слишком высокая скорость резания

Интенсивный износ по задней поверхности
Низкое качество обработанной поверхности
Быстрое лункообразование
Пластическая деформация

Слишком низкая скорость резания

Наростообразование
Низкая эффективность обработки

Влияние подачи на стойкость

Основной фактор, определяющий производительность

Слишком высокая подача

Потеря контроля над стружкообразованием
Неудовлетворительное качество обработанной поверхности
Лункообразование, пластическая деформация
Высокая потребляемая мощность
«Приваривание» стружки
Повреждение кромок стружкой

Слишком низкая подача

Сливная стружка
Низкая эффективность обработки

Влияние глубины резания на стойкость

Слишком большая глубина резания

Высокая потребляемая мощность
Поломка режущей пластины
Повышенные силы резания

Слишком маленькая глубина резания

Потеря контроля над стружкообразованием
Вибрации
Чрезмерный нагрев
Низкая эффективность обработки

Выбор инструмента – наружное точение

Выбор инструмента и особенности применения

Основные рекомендации

Надёжное закрепление пластины и державки — основа стабильности токарной обработки
Тип державок определяется главным углом в плане, а также формой и размером используемой пластины
Выбор инструмента основан, прежде всего, на типе операции
Другой важный аспект — выбор между пластинами без задних углов и пластинами с задними углами
По возможности используйте модульный инструмент

Четыре основных области применения

Продольное точение/подрезка торца

Наиболее распространенные операции точения

Часто используется пластина формы С (ромб 80°)
Обычно используются державки с углами в плане 95° и 93°
Альтернативные пластины – формы D (55°), W (80°) и T (60°)

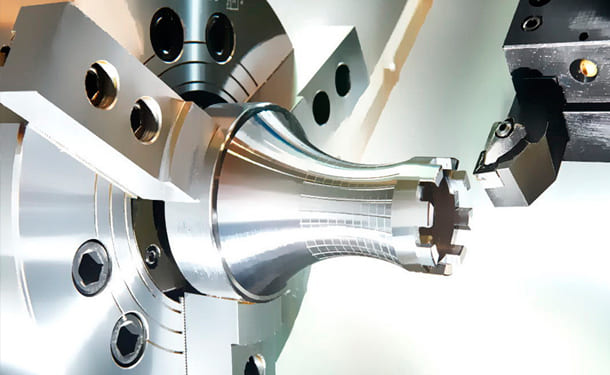

Профильное точение

Определяющие факторы — универсальность и геометрическая проходимость

Для обеспечения удовлетворительной обработки необходимо учитывать эффективный угол в плане (KAPR)
Наиболее часто используется главный угол в плане 93°, так как он позволяет обеспечить угол врезания 22°-27°
Наиболее часто используются пластины формы D (55°) и V (35°)

Подрезка торца

Инструмент подается по направлению к оси заготовки

Учитывайте скорость резания, которая постепенно меняется по мере приближения к оси заготовки
Обычно используются главные углы в плане 75° и 95/91°
Наиболее часто используются пластины формы C (80°) и S (90°)

Обработка карманов

Метод получения или расширения мелких канавок

Круглые пластины очень хорошо подходят для трохоидального точения, так как могут работать как с радиальной, так и с осевой подачей
Для круглых пластин обычно используются нейтральные державки 90°

Большой угол в плане

Особенности/преимущества

Направление сил резания вдоль оси вращения заготовки
Возможность обработки до уступа
Повышенные силы резания при врезании и выходе из резания
Склонность к образованию проточин при обработ- C ке жаропрочных сплавов и материалов высокой твёрдости

Малый угол в плане

Особенности/преимущества

Более тонкая стружка
Возможность повышения производительности
Снижение склонности к образованию проточин
Невозможность обработки до уступа

Главный угол в плане

Важный фактор при профильном точении

При профильном точении параметры резания могут изменяться — глубина резания, толщина стружки и скорость резания
Для достижения прочности и экономичности обработки следует выбирать максимально возможный угол при вершине пластины, но при этом необходимо также учитывать геометрическую проходимость для обеспечения необходимого зазора между заготовкой и режущей кромкой
Наиболее часто используются углы при вершине 55° и 35°
Главный угол в плане и угол при вершине пластины являются важными факторами для обеспечения геометрической проходимости. Для выбора наиболее подходящего угла обработки необходимо проанализировать профиль заготовки
Необходимо поддерживать угол между заготовкой и режущей пластиной не менее 2°

Осевые и радиальные силы резания

Большой главный угол в плане

Силы резания направлены к патрону. Меньше склонность к вибрации
Высокие силы резания, особенно при входе в резание и выходе из резания

Малый главный угол в плане

Силы действуют в осевом и радиальном
направлении
Пониженная нагрузка на режущую
кромку
Склонность к вибрациям

Выбор формы пластины в зависимости от типа обработки

Выбор системы крепления пластин

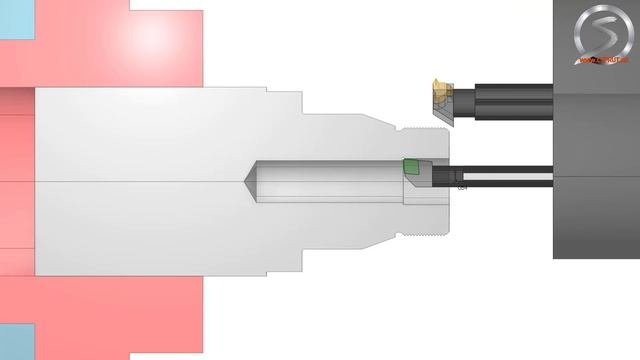

Выбор инструмента – внутреннее точение

Выбор инструмента и особенности применения

Основные рекомендации

При внутренней токарной обработке (растачивании) выбор инструмента определяется диаметром и глубиной отверстия
Выбирайте расточную оправку с максимально возможным диаметром и минимально возможным вылетом
Крайне важно обеспечить эффективную эвакуацию стружки
Жёсткость закрепления инструмента оказывает решающее влияние на эффективность и результат обработки
Использование СОЖ позволяет улучшить эвакуацию стружки

Факторы выбора инструмента

Геометрия инструмента и пластины

Главный угол в плане
Форма пластины, без задних углов/с задними углами
Геометрия пластины
Радиус при вершине

Эвакуация стружки

Размер стружки
Контроль над стружкодроблением
Стратегии обработки
СОЖ

Требования к инструменту

Уменьшенный вылет
Увеличенный диаметр
Оптимизированная форма
Инструментальный материал
Закрепление
Антивибрационные решения

Влияние сил резания при внутреннем точении

Радиальная и тангенциальная силы резания

Тангенциальная сила резания, Ft

Отгибает инструмент вниз от линии центров
Уменьшает задний угол

Радиальная сила резания, Fr

Изменяет глубину резания и толщину стружки
Не позволяет получить размер в пределах допуска, способствует возникновению вибраций

Осевая сила резания, Fa

Действует в направлении, противоположном подаче инструмента

Выбор угла в плане

Угол в плане и силы резания

Выбирайте главный угол в плане близкий к 90°
Не рекомендуется главный угол в плане менее 75°, так как это приводит к резкому увеличению радиальной составляющей силы резания Fr
Снижение силы резания в радиальном направлении = уменьшение отжатия

Четыре основных области применения

Продольное точение/подрезка торца

Наиболее распространенные операции

Часто используются пластины формы С (ромб 80°)
Обычно используются расточные оправки с углом в плане 95° и 93°
Также часто используются пластины формы D (55°), W (80°) и T (60°)

Профильное точение

Определяющий фактор — универсальность и геометрическая проходимость

Необходимо учитывать эффективный угол в плане (KAPR)
Обычно используются расточные оправки с главным углом в плане 93°, что позволяет обеспечить угол обработки в диапазоне 22–27°
Часто используются пластины формы D (55°) и V (35°)

Продольное точение

Расточные операции выполняются для увеличения диаметра существующего отверстия

Рекомендуется угол в плане близкий к 90°
Используйте минимально возможный вылет
Часто используются пластины формы C (80°), S (90°) и T (60°)

Обратное растачивание

Обратное растачивание — операция растачивания с обратной подачей

Используется для обработки уступов с углом 90°
Обычно используются расточные оправки с главным углом в плане 93° и пластины формы D (55°)

Выбор типа пластины

Пластины с задними углами уменьшают силы резания и отжатие

Пластины с задним углом 7°
Первый выбор для обработки отверстий малых и средних диаметров, от 6 мм
Для повышения экономичности
Используйте пластины без задних углов в стабильных условиях с коротким вылетом инструмента

Выбор формы пластины в зависимости от типа обработки

Угол при вершине пластины

Большой угол при вершине:

Более прочная режущая кромка
Более высокие подачи
Повышенные силы резания
Повышение вибрации

Малый угол при вершине:

Хорошая геометрическая проходимость
Снижение вибрации
Пониженные силы резания

Используйте минимально возможный угол при вершине, обеспечивающий приемлемую прочность и экономичность

Глубина резания и радиус при вершине

Силы резания и отжатие инструмента

Как малое, так и большое соотношение радиуса при вершине и глубины резания может вызывать вибрацию:

Большое — из-за слишком больших сил резания
Малое — из-за слишком сильного трения между пластиной и заготовкой

Отношение RE (радиуса при вершине) к ap (глубине резания) влияет на склонность к вибрациям
Снижение радиальной составляющей силы резания = уменьшение отжатия

Закрепление расточных оправок

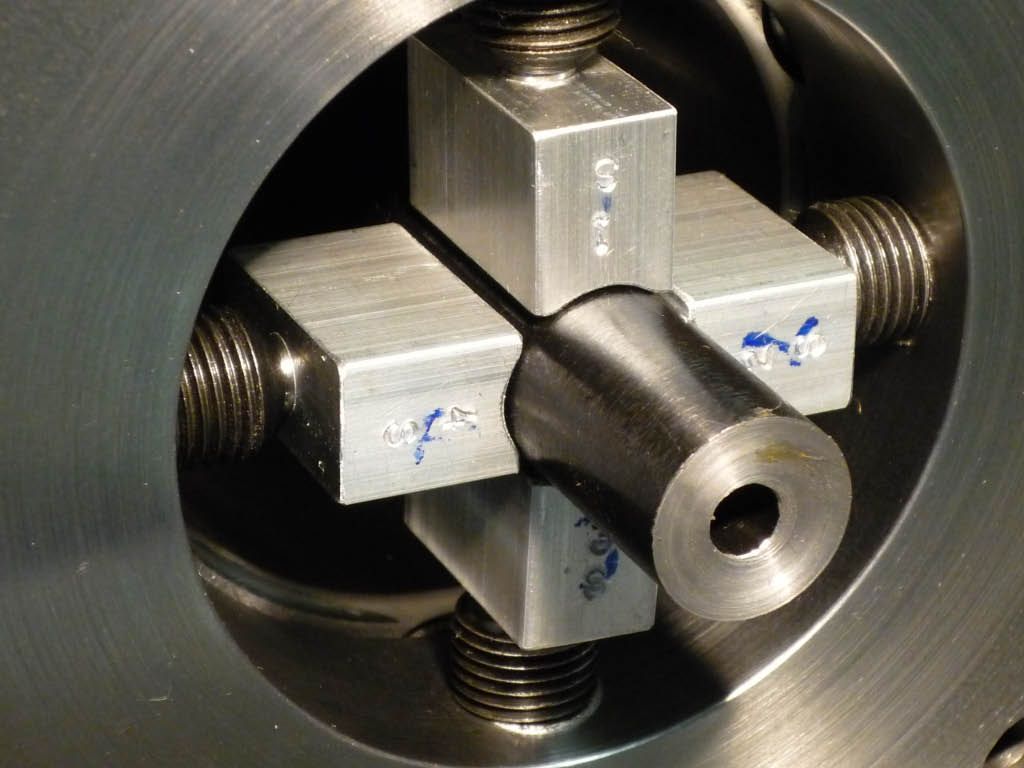

Важные факторы для обеспечения жёсткости и оптимальной работоспособности

Максимальная площадь контакта между державкой и опорной поверхностью держателя (конструкция, размерная точность)
Длина закрепления 3–4 диаметра оправки (для уравновешивания сил резания)
Высокая жёсткость держателя инструмента

Требования к закреплению инструмента

Максимальный контакт между инструментом и держателем

Втулки EasyFix

Для точного закрепления цилиндрических расточных оправок

Гарантируют правильную установку по высоте центров

Преимущества:

Точное положение режущей кромки
Высокое качество обработанной поверхности
Сокращенное время наладки инструмента
Равномерный износ пластины

Подпружиненный шариковый фиксатор, находящийся внутри втулки, защелкивается в пазу расточной оправки, гарантируя точное расположение режущей кромки по высоте центров станка.

В пазу втулки размещено силиконовое уплотнение, что позволяет работать с внутренним подводом СОЖ.

Факторы, влияющие на склонность к вибрации

Склонность к вибрациям растёт слева направо

Угол в плане

• Выбирайте главный угол в плане максимально близкий к 90° и не менее 75°

Радиус при вершине

• Радиус при вершине следует выбирать так, чтобы он был несколько меньше, чем глубина резания

Микро- и макрогеометрия

• Используйте пластину с задними углами, так как она снижает силы резания по сравнению с пластинами без задних углов

Состояние кромки

• Износ пластины изменяет задний угол.

Это может повлиять на процесс резания и привести к вибрациям

• Рекомендуется использовать режущие пластины с тонким покрытием или без покрытия, поскольку они, как правило, обеспечивают низкие силы резания

Глубина резания

• Глубина резания должна быть больше, чем радиус при вершине пластины

Эвакуация стружки

Эвакуация стружки — определяющий фактор для успешной внутренней обработки

• Центробежная сила прижимает стружку к стенке отверстия

• Стружка может повредить поверхность отверстия

Внутренний подвод СОЖ облегчает эвакуацию стружки
Используйте инструмент в перевернутом положении для отвода стружки от режущей кромки

Виды стружки и её эвакуация

Короткая спиралевидная стружка

Наиболее предпочтительна. Легко эвакуируется, не создает больших напряжений на режущей кромке при дроблении стружки

Длинная стружка

Может осложнять эвакуацию стружки
Низкая склонность к вибрациям, однако при автоматизрованном производстве возможны проблемы, вызванные плохой эвакуацией стружки

Затрудненное стружкодробление, короткая стружка

Повышенные требования к мощности и склонность к вибрации
Возможно усиленное лункообразование, снижение стойкости инструмента и пакетирование стружки

Рекомендуемый вылет инструмента

Максимальный вылет для различных типов расточных оправок

Исключение вибраций

Внутренняя обработка с помощью антивибрационных расточных оправок

Повышение производительности при обработке глубоких отверстий
Минимизация вибрации
Повышение эффективности обработки
Антивибрационные расточные оправки диаметром от 10 мм
Максимальный вылет 14 x DMM (усиленная твердосплавная оправка)

Система обозначения

Система обозначения пластин и державок – МЕТРИЧЕСКАЯ

Выдержка из стандарта ISO 1832:1991

Решение проблем

Контроль над стружкообразованием

Качество обработанной поверхности

Вибрация

Блог разработчиков Android: до 11: Android 11 для разработчиков

Элементы управления устройством и мультимедиа.

Конфиденциальность

В Android 11 мы даем пользователям еще больше контроля и прозрачности в отношении конфиденциальных разрешений и работаем над тем, чтобы сделать устройства более безопасными за счет более быстрых обновлений.

Одноразовое разрешение — Теперь пользователи могут предоставить приложению доступ к микрофону, камере или местоположению устройства только один раз. Приложение может снова запросить разрешения при следующем использовании приложения. Подробнее здесь.

Диалоговое окно одноразового разрешения в Android 11.

Фоновое местоположение — Фоновое местоположение теперь требует от пользователя дополнительных действий, помимо предоставления разрешения во время выполнения. Если вашему приложению требуется фоновое местоположение, система позаботится о том, чтобы вы сначала запросили местоположение переднего плана. Затем вы можете расширить свой доступ к фоновому местоположению с помощью отдельного запроса на разрешение, и система перенаправит пользователя в «Настройки» для завершения предоставления разрешения.

Также обратите внимание, что в феврале мы объявили, что разработчикам Google Play необходимо будет получить разрешение на доступ к фоновому местоположению в своем приложении, чтобы предотвратить неправильное использование. Мы даем разработчикам больше времени для внесения изменений и не будем применять политику для существующих приложений до 2021 года.

Автоматический сброс разрешений — если пользователи не использовали приложение в течение длительного периода времени, Android 11 «автоматически сбросит» все разрешения во время выполнения, связанные с приложением, и уведомит пользователя. Приложение может снова запросить разрешения при следующем использовании приложения. Подробнее здесь.

Хранилище с заданным объемом . Мы продолжили работу по улучшению защиты данных приложений и пользователей во внешнем хранилище и внесли дополнительные улучшения, чтобы упростить миграцию разработчиков. Подробнее здесь.

Системные обновления Google Play . Запущенные в прошлом году системные обновления Google Play помогают нам ускорить обновление основных компонентов ОС для устройств в экосистеме Android. В Android 11 мы более чем удвоили количество обновляемых модулей, в том числе 12 новых модулей, которые помогут улучшить конфиденциальность, безопасность и согласованность для пользователей и разработчиков.

API BiometricPrompt . Разработчики теперь могут использовать API BiometricPrompt, чтобы указать надежность биометрического аутентификатора, необходимую их приложению для разблокировки или доступа к конфиденциальным частям приложения. Для обратной совместимости мы только что добавили эти возможности в биометрическую библиотеку Jetpack. Мы будем делиться дальнейшими обновлениями по мере продвижения работы.

Identity Credential API . Это откроет новые варианты использования, такие как лицензии мобильных водителей, национальное удостоверение личности и цифровое удостоверение личности. Мы работаем с различными государственными учреждениями и отраслевыми партнерами, чтобы убедиться, что Android 11 готов к цифровой идентификации.

Вы можете прочитать обо всех функциях конфиденциальности Android 11 здесь.

Полезная инновация

Расширенная поддержка 5G — Android 11 включает обновленную поддержку разработчиков, которая поможет вам воспользоваться более высокими скоростями и меньшей задержкой сетей 5G. Вы можете узнать, когда пользователь подключен к сети 5G, проверить, измеряется ли соединение, и получить оценку пропускной способности соединения. Чтобы помочь вам создавать новые возможности для 5G, мы также добавили поддержку 5G в эмуляторе Android. Чтобы начать работу с 5G на Android, посетите страницу разработчика 5G.

Выходя за пределы дома, 5G может, например, позволить вам улучшить ваш опыт «на ходу», обеспечивая беспрепятственное взаимодействие с окружающим миром — от друзей и семьи до бизнеса.

Новые типы экранов — Производители устройств продолжают внедрять инновации, выводя на рынок новые захватывающие экраны для устройств, такие как перфорированные и водопадные экраны. В Android 11 добавлена их поддержка на платформе с API-интерфейсами, позволяющими оптимизировать ваши приложения. Вы можете управлять как перфорированными, так и водопадными экранами, используя существующие API-интерфейсы выреза дисплея. Вы можете установить новый атрибут макета окна для использования всего экрана водопада, а новый API вставок водопада поможет вам управлять взаимодействием вблизи краев.

Поддержка проверки звонков — Android 11 помогает приложениям проверки звонков делать больше для управления автоматическими звонками. Приложения могут проверять статус STIR/SHAKEN входящего вызова (стандарты, защищающие от подделки идентификатора вызывающего абонента) как часть сведений о вызове, а также сообщать о причине отклонения вызова. Приложения также могут настраивать предоставленный системой экран после звонка, чтобы пользователи могли выполнять такие действия, как пометка звонка как спам или добавление в контакты.

Полировка и качество

Отказоустойчивость ОС — В Android 11 мы сделали ОС более динамичной и отказоустойчивой в целом, точно настроив процессы высвобождения памяти, такие как принудительный незаметный для пользователя перезапуск процессов на основе пороговых значений RSS HWM. Кроме того, для повышения производительности и памяти в Android 11 добавлено кэширование Binder, которое оптимизирует часто используемые вызовы IPC к системным службам путем кэширования данных для тех, которые извлекают относительно статические данные. Кэширование связующего также увеличивает срок службы батареи за счет сокращения времени ЦП.

Синхронизированные переходы IME . Новые API позволяют синхронизировать содержимое вашего приложения с IME (редактором метода ввода или экранной клавиатурой) и системными панелями, когда они анимируются на экране и за его пределами, что значительно упрощает создание естественных, интуитивно понятных и безупречных переходов IME. Для переходов с точностью до кадра новый API WindowInsetsAnimation.Callback уведомляет приложения об изменениях для каждого кадра во вставках во время анимации системных панелей или IME. Кроме того, вы можете использовать новый API-интерфейс WindowInsetsAnimationController для управления типами пользовательского интерфейса системы, такими как системные панели, IME, иммерсивный режим и другие. Подробнее здесь.

Синхронизированный переход IME через прослушиватель анимации вставок.

Управляемый приложением интерфейс IME через WindowInsetsAnimationController.

Анимированные рисунки HEIF — API ImageDecoder теперь позволяет декодировать и визуализировать анимацию последовательности изображений, хранящуюся в файлах HEIF, поэтому вы можете использовать высококачественные ресурсы, сводя к минимуму влияние на сетевые данные и размер APK. Последовательности изображений HEIF могут значительно уменьшить размер файлов для последовательностей изображений по сравнению с анимированными GIF-файлами.

Собственный декодер изображений — новые API-интерфейсы NDK позволяют приложениям декодировать и кодировать изображения (например, JPEG, PNG, WebP) из собственного кода для графики или постобработки, сохраняя при этом меньший размер APK, поскольку вам не нужно связывать внешнюю библиотеку . Собственный декодер также использует процесс Android для текущих обновлений безопасности платформы. См. пример кода NDK для примеров использования API.

Декодирование видео с малой задержкой в MediaCodec . Видео с малой задержкой имеет решающее значение для приложений и служб потокового видео в реальном времени, таких как Stadia. Видеокодеки, поддерживающие воспроизведение с малой задержкой, возвращают первый кадр потока как можно быстрее после начала декодирования. Приложения могут использовать новые API для проверки и настройки воспроизведения с малой задержкой для определенного кодека.

Переменная частота обновления . Приложения и игры могут использовать новый API для установки предпочтительной частоты кадров для своих окон. Большинство устройств Android обновляют дисплей с частотой обновления 60 Гц, но некоторые поддерживают несколько частот обновления, например 90 Гц или 60 Гц, с переключением во время выполнения. На этих устройствах система использует предпочтительную частоту кадров приложения, чтобы выбрать наилучшую частоту обновления для приложения. API доступен как в SDK, так и в NDK. Подробнее см. здесь.

Динамический загрузчик ресурсов — Android 11 включает новый общедоступный API, позволяющий приложениям динамически загружать ресурсы и активы во время выполнения. С помощью платформы Resource Loader вы можете включить базовый набор ресурсов в свое приложение или игру, а затем загрузить дополнительные ресурсы или изменить загруженные ресурсы по мере необходимости во время выполнения.

API нейронных сетей (NNAPI) 1.3 — мы продолжаем добавлять операции и элементы управления для поддержки машинного обучения на устройствах Android. Чтобы оптимизировать распространенные варианты использования, в NNAPI 1.3 добавлены API-интерфейсы для приоритета и времени ожидания, доменов памяти и очереди асинхронных команд. Новые операции для расширенных моделей включают асимметричное целочисленное квантование со знаком, ветвление и циклы, а также операцию жесткого перелистывания, которая помогает ускорить модели машинного зрения следующего поколения, такие как MobileNetV3.

Удобство для разработчиков

Инструменты совместимости приложений . Мы работали над тем, чтобы свести к минимуму влияние совместимости на ваши приложения, сделав большинство изменений в поведении Android 11 добровольными, поэтому они не вступят в силу, пока вы не измените targetSdkVersion приложений на 30. Если вы распространяете через Google Play , у вас будет больше года, чтобы принять эти изменения, но мы рекомендуем начать тестирование заранее. Чтобы помочь вам в тестировании, Android 11 позволяет вам включать или отключать многие дополнительные изменения по отдельности. Подробнее здесь.

Причины выхода из приложения . Когда ваше приложение завершает работу, важно понять, почему приложение завершило работу и в каком состоянии оно находилось в то время — для многих типов устройств, конфигураций памяти и пользовательских сценариев, в которых работает ваше приложение. Android 11 делает это проще с API причин выхода, который вы можете использовать для запроса сведений о недавних выходах приложения.

Аудит доступа к данным — Аудит доступа к данным позволяет вам настроить ваше приложение, чтобы лучше понять, как оно получает доступ к пользовательским данным и из каких потоков пользователей. Например, это может помочь вам определить любой непреднамеренный доступ к личным данным в вашем собственном коде или в любых SDK, которые вы можете использовать. Подробнее здесь.

ADB Incremental — Установка очень больших APK-файлов с помощью ADB (Android Debug Bridge) во время разработки может занять много времени и повлиять на вашу производительность, особенно у разработчиков, работающих над играми для Android. С ADB Incremental в Android 11 установка больших APK (2 ГБ+) с вашего компьютера для разработки на устройство Android 11 выполняется до 10 раз быстрее. Подробнее здесь.

Аннотации обнуляемости Kotlin — Android 11 добавляет аннотации обнуляемости к большему количеству методов в общедоступном API. И он обновляет ряд существующих аннотаций с предупреждений до ошибок. Это помогает выявлять проблемы с нулевым значением во время сборки, а не во время выполнения. Подробнее здесь.

Подготовьте свои приложения для Android 11

Поскольку Android 11 находится на пути к пользователям, настало время завершить тестирование совместимости и опубликовать свои обновления .

Вот некоторые из основных изменений поведения, на которые стоит обратить внимание (они применяются независимо от targetSdkVersion вашего приложения):

Одноразовое разрешение — теперь пользователи могут предоставлять одноразовое разрешение на доступ к местоположению, микрофону устройства и камере. Подробнее здесь.
Доступ к внешнему хранилищу — Приложения больше не могут получать доступ к файлам других приложений во внешнем хранилище. Подробнее здесь.
Усиленный распределитель Scudo — Scudo теперь является распределителем кучи памяти для нативного кода в приложениях. Подробнее здесь.
Средство очистки файловых дескрипторов — Fdsan теперь включен по умолчанию для обнаружения проблем с обработкой файловых дескрипторов для собственного кода в приложениях. Подробнее здесь.

Android 11 также включает в себя изменения поведения, связанные с подпиской, — они влияют на ваше приложение, когда оно ориентируется на новую платформу. Мы рекомендуем оценить эти изменения, как только вы опубликуете совместимую версию своего приложения. Для получения дополнительной информации о тестировании совместимости и инструментах ознакомьтесь с ресурсами, которыми мы поделились для недели совместимости с Android 11, и посетите сайт разработчиков Android 11 для получения технических подробностей.

Расширьте возможности своего приложения с помощью новых функций и API-интерфейсов

Затем, когда вы будете готовы, погрузитесь в Android 11 и узнайте о новых функциях и API, которые вы можете использовать. Вот некоторые из основных функций, с которых можно начать.

Мы рекомендуем их для всех приложений:

Темная тема (начиная с Android 10) — убедитесь, что пользователи, которые включили общесистемную темную тему, обеспечивают единообразную работу, добавив темную тему или включив Force Dark.
Жестовая навигация (начиная с Android 10) — Поддержка навигации с помощью жестов, переходя от края к краю, и убедитесь, что пользовательские жесты хорошо работают с жестами. Подробнее здесь.
Ярлыки общего доступа (начиная с Android 10) — приложения, которые хотят получать общие данные, должны использовать API ярлыков общего доступа для создания целей общего доступа. Приложения, которые хотят отправлять общие данные, должны обязательно использовать системный общий лист.
Синхронизированные переходы IME — Обеспечьте своим пользователям плавный переход с помощью новых WindowInsets и связанных API. Подробнее здесь.
Новые типы экранов — для устройств с перфорированными или водопадными экранами обязательно протестируйте и при необходимости откорректируйте содержимое для этих экранов. Подробнее здесь.

Мы рекомендуем их, если они актуальны для вашего приложения:

Беседы — Приложения для обмена сообщениями и общения могут участвовать в беседах, предоставляя долгоживущие ярлыки для обмена и отображая беседы в уведомлениях. Подробнее здесь.
Пузыри — Пузырьки — это способ держать разговоры в поле зрения и быть доступными во время многозадачности. Используйте Bubbles API для уведомлений, чтобы включить это.
5G — Если ваше приложение или контент могут выиграть от более высоких скоростей и меньшей задержки 5G, изучите наши ресурсы для разработчиков, чтобы узнать, что вы можете создать.
Элементы управления устройством . Если ваше приложение поддерживает внешние смарт-устройства, убедитесь, что эти устройства доступны из новой области управления устройствами Android 11. Подробнее здесь.
Элементы управления мультимедиа . Для мультимедийных приложений мы рекомендуем поддерживать элементы управления мультимедиа Android 11, чтобы пользователи могли управлять воспроизведением и возобновлением из панели быстрых настроек. Подробнее здесь.

Подробнее обо всех функциях Android 11 читайте на странице developer.android.com/11.

Подходит к устройству рядом с вами!

Android 11 начнет развертываться сегодня на некоторых телефонах Pixel, OnePlus, Xiaomi, OPPO и realme, и в ближайшие месяцы все больше партнеров запустят и обновят устройства. Если у вас есть телефон Pixel 2, 3, 3a, 4 или 4a, включая те, которые зарегистрированы в программе бета-тестирования в этом году, ждите скорого обновления по беспроводной сети!

Заводские образы системы Android 11 для устройств Pixel также доступны через Android Flash Tool или их можно скачать здесь. Как всегда, вы можете получить последние образы системы эмулятора Android с помощью диспетчера SDK в Android Studio. Общие образы системы (GSI) доступны здесь для более широкого тестирования на других устройствах, совместимых с Treble.

Если вы ищете исходный код Android 11, вы найдете его здесь, в репозитории Android Open Source Project в ветвях Android 11.

Что дальше?

Скоро мы закроем средство отслеживания проблем предварительной версии и удалим открытые ошибки, зарегистрированные в сборках Developer Preview или Beta, но, пожалуйста, продолжайте присылать отзывы! Если вы по-прежнему видите проблему, которую вы зарегистрировали в средстве отслеживания проблем предварительного просмотра, просто зарегистрируйте новую проблему для Android 11 в средстве отслеживания проблем AOSP.

Еще раз спасибо многим разработчикам и первопроходцам, принявшим участие в программе предварительной версии в этом году! Вы дали нам отличные отзывы, которые помогли нам сформировать выпуск, и отправили тысячи жалоб, которые сделали Android 11 лучшей платформой для всех.

Мы с нетерпением ждем ваших приложений на Android 11!

Автор: Стефани Катбертсон, директор по управлению продуктами

Андроид 11 уже здесь! Сегодня мы загружаем исходный код в Android Open Source Project (AOSP) и официально выпускаем новейшую версию Android. Мы создали Android 11, сосредоточив внимание на трех темах: подход к общению, ориентированный на людей, , элементы управления, , позволяющий пользователям быстро получать доступ ко всем своим интеллектуальным устройствам и управлять ими, и Конфиденциальность , чтобы дать пользователям больше возможностей контролировать обмен данными на устройствах. Подробнее читайте в нашем посте с ключевыми словами.

Для разработчиков Android 11 предлагает массу новых возможностей. Вы захотите проверить уведомления о разговорах, элементы управления устройствами и мультимедиа, одноразовые разрешения, расширенную поддержку 5G, переходы IME и многое другое. Чтобы помочь вам работать и развиваться быстрее, мы также добавили новые инструменты, такие как переключатели совместимости, инкрементальные установки ADB, API причин выхода из приложения, API аудита доступа к данным, аннотации Kotlin об нулевых значениях и многие другие. Мы работали над тем, чтобы сделать Android 11 отличным выпуском для вас, и нам не терпится увидеть, что вы создадите!

Следите за официальной версией Android 11, которая появится на ближайшем к вам устройстве, начиная с сегодняшнего дня для устройств Pixel 2, 3, 3a, 4 и 4a. Чтобы начать работу, посетите сайт разработчиков Android 11.

Люди, Управление, Конфиденциальность

Люди

Android 11 ориентирован на людей и выразительный, переосмысливая то, как мы разговариваем по нашим телефонам, и создаем ОС, которая может распознавать и расставлять приоритеты для самых важных людей в нашей жизни. Разработчикам Android 11 помогает встраивать более глубокие диалоговые и личные взаимодействия в свои приложения.

Уведомления о беседе отображаются в специальном разделе в верхней части панели с дизайном, ориентированным на людей, и действиями, специфичными для беседы, такими как открытие беседы в виде всплывающей подсказки, создание ярлыка беседы на главном экране или настройка напоминание.
Пузыри — Пузыри помогают пользователям держать разговоры в поле зрения и быть доступными во время многозадачности на своих устройствах. Приложения для обмена сообщениями и чата должны использовать Bubbles API для уведомлений, чтобы включить это в Android 11.
Объединенные предложения клавиатуры позволяют приложениям автозаполнения и редакторам методов ввода (IME) безопасно предлагать пользователям контекстно-зависимые объекты и строки непосредственно в полосе предложений IME, где они наиболее удобны для пользователей.

Пузыри и разговоры, ориентированные на людей.

Органы управления

Android 11 позволяет пользователям быстро получать доступ ко всем своим интеллектуальным устройствам и управлять ими в одном месте. Разработчики могут использовать новые API, чтобы помочь пользователям использовать интеллектуальные устройства и управлять мультимедиа:

Элементы управления устройствами делают доступ пользователей к подключенным устройствам и управление ими быстрее и проще, чем когда-либо. Теперь, просто нажав и удерживая кнопку питания, они могут мгновенно вызвать элементы управления устройством в одном месте. Приложения могут использовать новый API для отображения в элементах управления. Подробнее здесь.
Элементы управления мультимедиа позволяют пользователям быстро и удобно переключать устройство вывода аудио- или видеоконтента, будь то наушники, динамики или даже телевизор. Подробнее здесь.

Элементы управления устройством и средства управления мультимедиа.

Конфиденциальность

Диалоговое окно одноразового разрешения в Android 11.

Вы можете прочитать обо всех функциях конфиденциальности Android 11 здесь.
