Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости – РТС-тендер

• Обозначение: ГОСТ 44-93

• Статус: действующий

• Название русское: Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости

• Название английское: Yertical turret lathes. Basic parameters and dimensions

• Дата актуализации текста: 06.04.2015

• Дата актуализации описания: 01.01.2021

• Дата издания: 01.05.2001

• Дата введения в действие: 01.01.1995

• Область и условия применения: Настоящий стандарт распространяется на одностоечные и двухстоечные токарно-карусельные станки общего назначения классов точности Н и П, в том числе станки с числовым программным управлением и с цифровой индикацией и автоматической отработкой заданных перемещений. Настоящий стандарт не распространяется на одностоечные токарно-карусельные станки с консольной поперечиной и поступательно перемещающимися планшайбой или (и) стойкой и специальные станки

• Опубликован: официальное изданиеМ.: ИПК Издательство стандартов, 2001 год

• Утверждён в: Госстандарт России

Закупки с

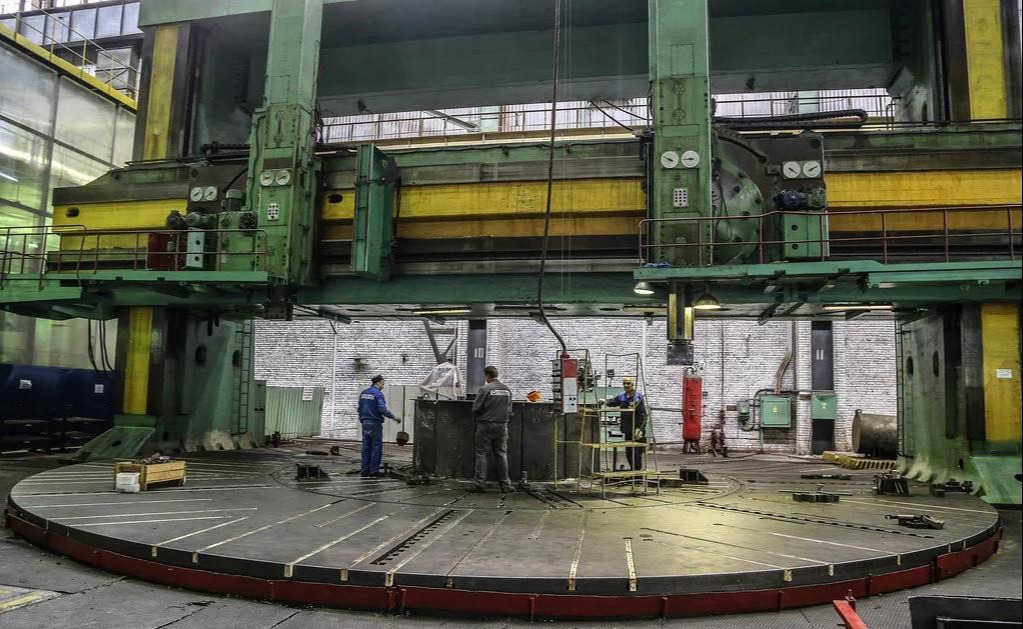

Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости


     ГОСТ 44-93
(ИСО 3655-86)

Группа Г81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОКП 38 1150

Дата введения 1993-07-01*
_____________________
* См. ярлык «Примечания».

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

3 ВЗАМЕН ГОСТ 44-85, ГОСТ 600-80 и ГОСТ 21609-82

1 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

2 ПЕРЕИЗДАНИЕ. Май 2001 г.

ПРИНЯТ Постановлением Госстандарта России от 02.06.94 N 160 (ИУС N 8, 1994 год). — Примечание изготовителя базы данных.

Настоящий стандарт распространяется на одностоечные и двухстоечные токарно-карусельные станки общего назначения классов точности Н и П, в том числе станки с числовым программным управлением (ЧПУ) и с цифровой индикацией и автоматической отработкой заданных перемещений (УЦИУ).

Стандарт не распространяется на одностоечные токарно-карусельные станки с консольной поперечиной и поступательно перемещающимися планшайбой или (и) стойкой и специальные станки.

Требования настоящего стандарта являются обязательными за исключением размеров , и угла , табл.1, п.2.3, приложения 1.

1.1. Основные параметры и размеры станков должны соответствовать указанным на черт.1 и в табл.1.


— наибольший диаметр обрабатываемой заготовки; — диаметр планшайбы;
— диаметр внутренней планшайбы; — наибольшая длина хода ползуна верхнего суппорта;
  — наибольшая высота обрабатываемой заготовки; — расстояние от основания станка
до рабочей поверхности планшайбы

Черт. 1

Примечание. Чертеж не определяет конструкции станков.

Таблица 1

мм

1.2. Допускается уменьшение или увеличение размера по ряду 10 и уменьшение размера по ряду 20 по ГОСТ 6636.

1.3. Обозначение и направление осей координат для верхних и бокового суппортов и планшайбы — по ГОСТ 23597 и настоящему стандарту. В скобках (черт.1) приведены обозначения осей координат в случае применения отдельных независимых устройств ЧПУ для каждого суппорта.

Для обозначения управляемых координат, не указанных в настоящем стандарте, допускается применять обозначения, используемые в конкретном устройстве управления.

1.4. Количество управляемых координат на каждый суппорт и количество одновременно управляемых координат, кроме станков с УЦИУ, не менее 2.

2.1. Общие требования к испытаниям станков на точность — по ГОСТ 8.

2.2. Схемы и способы измерений геометрических параметров — по ГОСТ 22267, ГОСТ 27843* и настоящему стандарту.

________________

* На территории Российской Федерации действует ГОСТ 27843-2006. Здесь и далее. — Примечание изготовителя базы данных.

    2.3. По согласованию с изготовителем потребитель может выбрать только те проверки, из указанных в настоящем стандарте, которые характеризуют интересующие потребителя свойства, но эти проверки должны быть определены при заказе станка.

2.4. Плоскостность рабочей поверхности планшайбы

Таблица 2

Измерения — по ГОСТ 22267, разд. 4, методы 3, 6 (черт.2, 3).

Черт.2

Черт.3

Измерения проводят в двух взаимно перпендикулярных диаметральных сечениях планшайбы. Интервал измерения должен быть равен примерно 0,2 длины проверяемого сечения и быть не более 1000 мм.

2.5. Торцовое биение рабочей поверхности планшайбы

Таблица 3

Измерения — по ГОСТ 22267, разд. 18, метод 1 (черт.4).

Черт.4

Индикатор устанавливают на неподвижной части станка как можно ближе к периферии планшайбы в положении диаметрально противоположном положению инструмента при обработке планшайбы.

Перед измерением допускается проводить проточку контрольного пояска.

2.6. Радиальное биение центрирующей поверхности отверстия или боковой поверхности планшайбы (при отсутствии центрирующего отверстия)

Таблица 4

Измерения — по ГОСТ 22267, разд.15, метод 1 (черт.5, 6).

Черт.5

Черт.6

Индикатор устанавливают на неподвижной части станка в положении диаметрально противоположном положению инструмента при обработке планшайбы.

Перед измерением допускается проводить проточку контрольного пояска.

2.7. Параллельность направления перемещения поперечины относительно оси вращения планшайбы в плоскостях:

а) параллельной поперечине;

б) перпендикулярной поперечине

Допуск, мкм, на длине перемещения 1000 мм для станков классов точности:

Измерения — по ГОСТ 22267, разд.6, метод 3а (черт.7).

Черт.7

Поперечину перемещают вверх интервалами длиной 1000 мм, а для станков, имеющих шаговое перемещение поперечины — интервалами, равными длине шага, и зажимают.

Измерение проводят по всей длине перемещения поперечины.

Отклонение от параллельности направления перемещения поперечины относительно оси вращения планшайбы допускается измерять на любом участке всей длины перемещения поперечины. Если максимальное перемещение поперечины меньше 1000 мм, то допуск уменьшают прямо пропорционально длине перемещения.

2.8. Постоянство углового положения поперечины в плоскости, параллельной поперечине, при ее перемещении на 1000 мм и всю длину хода (для станков с ручным управлением, на которых не может быть выполнена проверка по п.2.7)

а) допуск, , на длине хода 1000 мм для станков классов точности: Н 40, П 25;

б) допуск на всей длине хода указан в табл.5.

Таблица 5

Измерения — по ГОСТ 22267, разд. 13, метод 1.

На верхней направляющей поперечины устанавливают уровень (черт.8).

Черт.8

Верхние суппорты закрывают на поперечине в крайних положениях, у соответствующих стоек.

Для одностоечных станков с двумя суппортами изготовитель указывает положение суппортов на поперечине.

Измерения проводят после установки и закрепления поперечины при ее перемещении на всю длину хода вверх интервалами равными длины хода, но не более 1000 мм.

Отклонение равно наибольшей алгебраической разности показаний уровня на длине хода 1000 мм и на всей длине хода.

2.9. Прямолинейность и перпендикулярность траектории перемещения верхнего суппорта к оси вращения планшайбы

Допуск, мкм, на длине перемещения 1000 мм для станков классов точности: Н 30, П 20.

Наклон траектории к краю планшайбы не допускается.

На рабочей поверхности планшайбы 1 (черт.9) на двух опорах устанавливают поверочную линейку 2. Поперечину зажимают.

Черт.9

Продукция

Пред.


1

2

3

4

5


След.

Токарно-карусельный станок модели 1512Ф1

Станок 1512Ф1 предназначен для обработки изделий большой массы с относительно небольшой длиной по сравнению с диаметром.



Отличительной особенностью токарно-карусельных станков является верти…

Подробнее

Вертикально-фрезерный станок с ЧПУ модели 65А60Ф1

Вертикально-фрезерный станок 65А60Ф1 с ЧПУ используется при высокопроизводительном сверлении, зенкеровании, фрезеровании, развёртывании и растачивании деталей из стали, цветных металлов и чугуна.
…

Подробнее

Токарно-винторезный станок с ЧПУ модели 16М30Ф3.

Токарно-винторезный станок мод. 16М30Ф3, РМЦ=1 500 мм. Этот станок находит широкое применение в авиационной, судостроительной, автомобильной и других отраслях промышленности.
Жесткая конструкция осн…

Подробнее

Вертикально-фрезерный станок с ЧПУ модели 65А80Ф1

Станок универсальный вертикально-фрезерный с УЦИ, с удлиненным крестовым столом модели 65А80Ф1 используется используется при высокопроизводительном сверлении, зенкеровании, фрезеровании, развёртыван…

Подробнее

Токарно-карусельный станок модели 1516Ф1

Токарно-карусельные станки 1516Ф1 предназначены для обработки изделий большой массы с относительно небольшой длиной по сравнению с диаметром.



Отличительной особенностью токарно-карусельных с. ..

Подробнее

Токарно-карусельный станки модели 1525Ф1

Станки модели 1525ф1 предназначены для производительной черновой и чистовой обработки различных заготовок из чёрных и цветных металлов.



 На станках можно производить:





 Обт…

Подробнее

Вертикально-фрезерный станок с крестовым столом c ЧПУ модели 65А90Ф1

Фрезерный станок с ЧПУ 65А90Ф1 предназначен для высокопроизводительного фрезерования, сверления, зенкерования, развертывания и растачивания деталей из чугуна, стали, цветных металлов. Станок оснащен…

Подробнее

Токарно-карусельный одностоечный станок с ЧПУ модели 1512Ф3

Универсальный токарно-карусельный одностоечный станок 1512Ф3 оснащенный системой ЧПУ фирмы «MITSUBISHI», предназначен для обработки разнообразных изделий из чёрных и цветных металлов в . ..

Подробнее

Вертикально-фрезерный станок с ЧПУ модели 65А60Ф3

Вертикально-фрезерный станок 65А60Ф3 с ЧПУ используется при высокопроизводительном сверлении, зенкеровании, фрезеровании, развёртывании и растачивании деталей из стали, цветных металлов и чугун…

Подробнее

Вертикально-фрезерный станок с ЧПУ модели 65А80Ф3

Станок универсальный вертикально-фрезерный с удлиненным крестовым столом модели 65А80Ф3 используется для высокопроизводительной обработки деталей из стали, чугуна и цветных металлов в автоматическом…

Подробнее

Токарно-карусельный одностоечный станок с ЧПУ модели 1516Ф3

Универсальные токарно-карусельные одностоечные станки 1516Ф3 оснащенные системой ЧПУ фирмы «MITSUBISHI», предназначены для обработки разнообразных изделий из чёрных и цветных металлов в …

Подробнее

Вертикально-фрезерный станок с ЧПУ модели 65А90Ф3

Станок оснащен системой ЧПУ, предназначен для высокопроизводительного фрезерования в условиях единичного и мелкосерийного производства деталей из чугуна, стали и цветных сплавов

На станке можно. ..

Подробнее

Токарно-карусельный станок с ЧПУ модели 1525Ф3

Токарно-карусельный станок 1525Ф3 оснащенный системой ЧПУ фирмы «MITSUBISHI» предназначен для токарно-карусельных и фрезерно-расточных работ по обработке деталей.

На станках 1525Ф3 мо…

Подробнее

Вертикально-фрезерный станок с ЧПУ модели 65А60ПМФ4

Вертикально-фрезерный станок 65А60Ф4 с ЧПУ используется при высокопроизводительном сверлении, зенкеровании, фрезеровании, развёртывании и растачивании деталей из стали, цветных металлов и чугун…

Подробнее

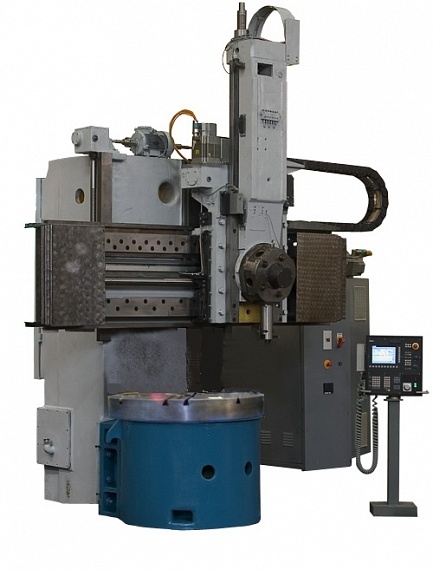

Токарно-карусельные станки с ЧПУ моделей 1А512МФ3, 1А516МФ3

Станки серии «А» оснащены устройством числового программного управления класса Sinumerik 840 и имеют магазин на 10 — 12 инструментов (индекс М), трехступенчатый редуктор привода…

Подробнее

Вертикально-фрезерные станок с ЧПУ модели 65А80ПМФ4

Фрезерный станок с ЧПУ 65А80ПМФ4 предназначен для высокопроизводительного фрезерования, сверления, зенкерования, развертывания и растачивания деталей из чугуна, стали, цветных металлов. Станок оснащен…

Подробнее

Токарно-карусельный станок с ЧПУ модели 1А525МФ3

Двухстоечные токарно-карусельные станки 1А525МФ3 серии «А» оснащены устройством числового программного управления класса Sinumerik 840 и имеют расточные ползуны сечением 210×210мм, м…

Подробнее

Токарно-карусельные станки с ЧПУ моделей 1А512МФ4, 1А516МФ4

Станки серии «А» оснащены устройством числового программного управления класса Sinumerik 840 и имеют магазин на 10 — 12 инструментов (индекс М), трехступенчатый редуктор привода глав…

Подробнее

Пред.


1

2

3

4

5


След.

Вертикальные токарные станки (VTL) | Coleys CNC-обработка

О VTL Work

Вертикальные токарные станки (ВТЛ) — это станки, которые ориентируют шпиндель в вертикальной плоскости в фиксированном положении. Затем заготовка вращается, двигаясь вверх и вниз, чтобы поставить ее на одну линию с режущей головкой. Эти станки менее сложны, чем горизонтальные токарные станки. Этот вариант обработки лучше всего подходит для деталей, которые сосредоточены на формировании одной стороны детали. Хотя они не подходят для высокопроизводительных циклов, они отлично подходят для тяжелых резов средних и крупных деталей.

Эти большие плунжерные станки также иногда называют вертикально-расточными станками (VBM), их отличает сменная револьверная головка.

Большие металлические пластины, тормозные диски, корпуса насосов, детали самолетов, детали тяжелого оборудования, детали энергетического поля и штампы для штамповки — отличные примеры того, что может сделать вертикальный токарный станок. Если есть какие-либо вопросы о провисании заготовки, наличие прочного основания гарантирует, что этого не произойдет, сохраняя деталь ровной и правильной.

Мы можем легко обрабатывать все стандартные металлы, изготавливая детали для различных целей. Сюда входят мягкие металлы, такие как алюминий, латунь, медь, и более твердые металлы, такие как различные марки стали, титан и специальные сплавы.

Компоненты вертикального токарного станка

• Передняя бабка в сборе — приводит в движение шпиндель токарного станка
• Патрон — устанавливается на конце шпинделя и удерживает заготовку при вращении
• Губки — надежно удерживает заготовку в патроне
• Направляющие по оси Z — приводит в движение режущие инструменты вверх и вниз для выполнения процессов резания
• Направляющие по оси x — Направляющая, которая перемещала заготовку внутрь и наружу, располагая фрезу ближе или дальше от центра.
• Заготовка — обрабатываемая деталь, которая зажимается в кулачках патрона
• Многофункциональная револьверная головка — удерживает несколько режущих инструментов для различных операций и автоматически переключает их
• Режущий инструмент — делает надрезы на заготовке для формирования конечной детали
• Станина — тяжелое чугунное основание под рабочей зоной, к которой крепится патрон.

Преимущество вертикального точения

Существуют определенные области применения, в которых вертикально-токарный станок имеет преимущество перед другими решениями для обработки. Мы используем это преимущество для производства более качественных деталей и более эффективных деталей машин.

Тяжелые заготовки легко устанавливаются и удерживаются на месте при обработке. Сила тяжести работает с машиной, чтобы удерживать деталь на месте, и требуется минимальный зажим по сравнению с другими процессами. Наши станки могут выполнить это, занимая меньше места, чем сопоставимый горизонтальный токарный станок.

VTL, которые сами загружают и разгружают основной шпиндель, могут выполнять несколько задач при обработке и производстве деталей с патронами, сокращая время обработки и оборот для наших клиентов.

Наши вертикальные токарные станки позволяют обрабатывать более крупные и тяжелые отливки в нашем цеху, чем горизонтальные токарные станки. Мы можем безопасно работать с более тяжелыми резами, не нарушая наших допусков. Это сокращает время цикла, поскольку мы можем более агрессивно удалять материал. Мы можем контролировать окончательную отделку поверхности от полуфабриката до чистовой обработки, предоставляя нашим клиентам отличные результаты прямо на станке без необходимости какой-либо шлифовки.

Вращающийся стол поддерживает заготовку. Прецизионный поршень приводит в движение ось X и доставляет фрезу в нужное место.

Токарные процессы

Токарные процессы, с которыми могут работать наши станки:

• Растачивание
• Резка
• Сверление
• Облицовка
• внутренняя формовка
• Накатка
• Шейка
• Расставание
• плечо, обращенное к
• резьба (наружная, внутренняя)
• токарная обработка (контурная, фасонная, конусная, прямая)

Наши возможности VTL также позволяют выполнять различные токарные операции. Мы можем выполнять контурную токарную обработку, создавая контурную форму по траектории движения инструмента. Мы выполняем фасонное точение для радиальной подачи фасонных инструментов в токарный станок. Мы можем делать конусы под любым углом. Прямолинейный поворот для поддержания идеального цилиндра желаемого размера не является проблемой для наших VTL.

Области применения

Некоторые из областей применения, для которых мы используем наши вертикальные токарные станки, включают:

• 4-я ось обработки
• 3D-профилирование
• Обработка литья
• Ремонт отверстия
• Ремонт клапана
• Сопоставление деталей
• Обработка пластин пресса
• Производственные циклы

Ваше имя

Телефонный номер *

Наименование фирмы *

Местонахождение

По направлению

Детали проекта

Дата доставки

Материал(ы)

Количество

Описание проекта

Вертикальные токарные станки | Absolute Machine Tools

Absolute Machine Tools предлагает широкий выбор жестких, сверхмощных вертикальных токарных станков You Ji и вертикальных токарных центров. Вместимость патрона варьируется от 8 до 315 дюймов. Выбор включает в себя один или два ползуна, 3-5-осевые фрезерно-токарные станки, станки с перевернутым шпинделем и станки с фиксированной или подвижной направляющей с боковыми головками, встроенным устройством смены паллет, различными устройствами смены инструмента и осями Y среди доступных опций. Имеются специализированные станки для производства колес, подшипников и аэрокосмических деталей. Все токарно-карусельные станки You Ji оснащены высококачественными подшипниками Timken с перекрестными роликами для обеспечения жесткости и точности.

В вертикальном токарном станке гравитация повышает надежность удержания заготовки и стабильность процесса. Вес заготовки направлен прямо вниз на основание станка и не создает внеосевых нагрузок на шпиндель. Крепление упрощается, а усилия зажима значительно снижаются. Такое расположение сводит к минимуму эффект прерывистого резания по сравнению с горизонтальными токарными станками, облегчая обработку деталей и увеличивая вес, с которым может справиться станок. Вертикальные токарные центры часто занимают меньшую площадь, чем эквивалентные горизонтальные токарные станки. Прочитайте больше.

Все продукты, которые мы поставляем как надежный дистрибьютор станков, проходят строгие испытания и отличаются высочайшим качеством. Поставляемые нами вертикальные токарные станки имеют одобрение Absolute Machine Tool. На нашем складе есть:

• Серия You Ji VLS, которая содержит устройство смены инструмента на 12 позиций. Эти станки имеют конкурентоспособную цену для тех, кто нуждается в тяжелой токарной обработке больших заготовок.
• Серия You Ji CY, вертикальный токарный станок с автоматической сменой паллет. Эта машина компактна, но чрезвычайно точна, предоставляя вам больше места в вашем магазине без ущерба для точности. Встроенное устройство смены паллет обеспечивает непрерывное непрерывное производство независимо от того, используете ли вы его как отдельную машину или в составе производственной линии.
• Вертикальный токарный станок You Ji CTV с системой ATC (Capto).
