Токарно винторезный станок 1м63 технические характеристики: 1М63 Станок токарно-винторезный универсальный. Паспорт, схемы, характеристики, описание

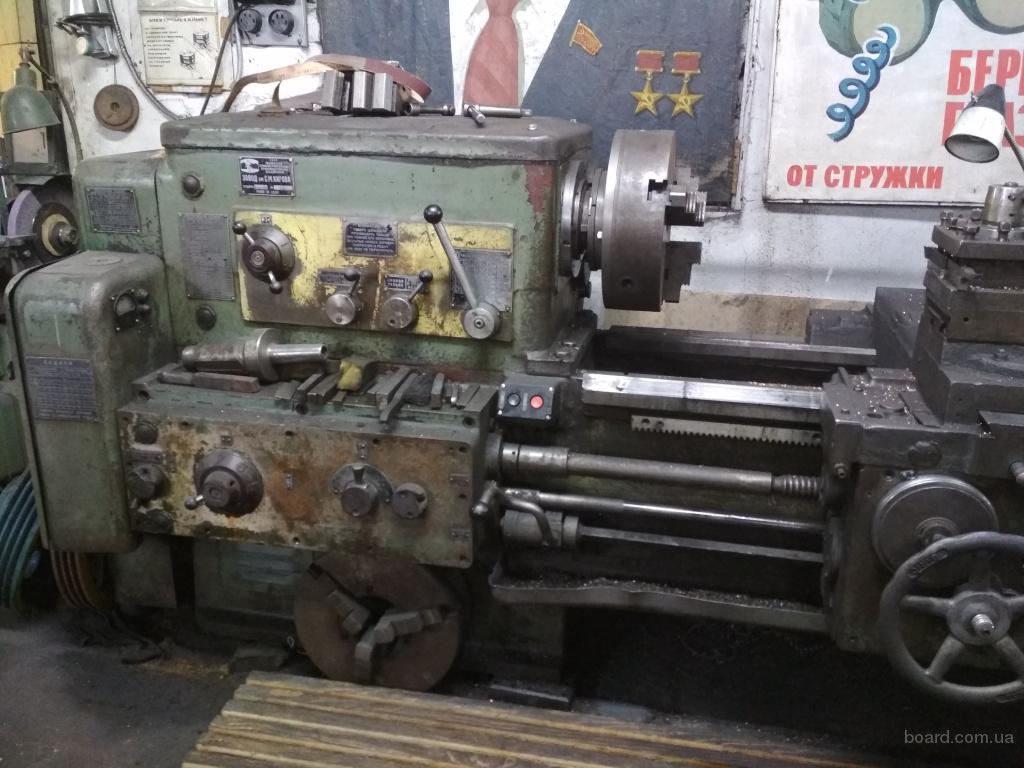

Токарно винторезный станок 1М63Н (1М63)

Цена на 29.03.2023

Под заказ

Производитель:
Россия

Токарно винторезный станок 1М63Н (1М63) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 1М63

Характеристика	1М63Н
Наибольший диаметр заготовки:
устанавливаемой над станиной, мм	700
обрабатываемой над станиной, мм	630
обрабатываемой над суппортом, мм	350
Наибольшая длина обрабатываемой заготовки, мм	3000
Наибольшая длина детали, устанавливаемой в выемке станины, мм	900
Длина выемки от торца фланца шпинделя, мм	450
Диаметр цилиндрического отверстия в шпинделе, мм	105
Фланцевой конец шпинделя по DIN	11М
Количество ступеней частот вращения шпинделя	22
Пределы частот вращения шпинделя, об/мин	10 — 1250
Величина подач:
продольных, мм/об	0,06 — 1,4
поперечных, мм/об	0,024 — 0,518
резцовых салазок, мм/об	0,019 — 0,434
Величина шагов нарезания резьб:
метрических, мм	1 — 224
дюймовых, ниток/дюйм	28 — 0,25
модульных, модуль	0,25 — 56
питчевых, питч диам.	112 — 0,5
Ускоренное перемещение суппорта, м/мин:
продольное	5,2
поперечное	2
Мощность главного привода, кВт	15
Наибольший вес обрабатываемой детали в центрах,кг	3500
Масса 1М63Н (1М63) , кг	5750
Габариты:
длина, мм	5250
ширина, мм	1780
высота, мм	1550

1М63Н-3 станок токарно-винторезный универсальный (РМЦ 3000мм) / токарные станки, токарный станок, токарный станок по металлу, токарные станки с ЧПУ / Отечественные токарные станки / Каталог

Предназначение

Токарный станок 1М63 предназначается для обработки сложных и округлых металлических поверхностей. Кроме того, он применяется для нарезки резьбы. Для обработки торцов заготовки могут использоваться различные резцы, сверла, метчики, зенкеры, плашки. Обрабатываемые заготовки устанавливаются в центрах либо патроне.

Главными его достоинствами считаются элементарность использования, жесткость опоры и сильные двигательные системы. Эти преимущества определяют работу токарного оборудования в течение длительного периода времени.

Маркировка моделей

Число — буквенный индекс винторезного агрегата 1М63 показывает:

• цифра 1 – токарное оборудование;
• число 6 показывает, что станок относят к разряду металлорежущих установок;
• буква «М» указывает на поколение токарного устройства;
• цифра 3 – допустимый радиус обрабатывания болванки, составляет 315 мм.

Среди модифицированных версий токарного станка возможно следующее обозначение:

• Г – агрегат с углублением в несущей станине;
• А, М – в токарном устройстве присутствует механический привод резцового суппорта;
• Б – показатель быстроходности станка;
• К – установка с копировальной оснасткой;
• П – показывает точность обработки согласно “ГОСТ 8-82”;
• Ф1 – прибор с установкой цифровой индикации;
• Ф2 – винторезная установка с системой численного позиционирования ЧПУ;
• Ф3 – агрегат оснащен непрерывным ЧПУ.

Модификационные модели

Время и повышенный спрос заставляет специалистов совершенствовать токарное оборудование. Станок 1М63, определенный для обработки металлических поверхностей, пришел на смену стандартной модели 163. Агрегаты выпускались в большом объеме. Неудивительно, но на некоторых производственных площадках сохранились эти токарные агрегаты в надлежащем виде и до сих пор эксплуатируются, несмотря на все пройденные гарантийные сроки. Токарно-винторезный станок 1М63 через некоторое время сам послужил прототипом модели 1М63Н. Токарный станок 1М63Н отличается усовершенствованной оснасткой по сравнению с прежними моделями серии. Буква «Н» показывает, что устройство обеспечивает нормальную точность.

Главные отличия 1М63Н от предыдущих версий серии:

• повышенная мощность основного привода;
• увеличенная скорость обработки резьбы;
• расширенный диаметр проема в шпинделе;
• способность обрабатывать изделия до 10 м в длину и массой до 3,5 тонн с повышенной точностью;
• внушительный срок службы токарного оборудования;
• применение легированной стали в шестернях;
• повышенная безопасность использования.

Среди основных модификаций устройства 1М63 выделяют следующие модели: 1М63Ф101, 1М63БГ, 1М63М, 1М63Н 1М63НГ, 1М63НП.

Стоит отметить, что популярный прежде токарно-винторезный станок 1М63 снят с производства и больше не выпускается.

Описание технических характеристик

Устройство станка

Для токарного станка модели 163 характерна простота эксплуатации. Достижение оптимального результата обработки заготовок возможно только после изучения его технических характеристик и правил работы на этом оборудовании.

Как и все оборудование этого класса, выпускаемое в середине 20-го века, токарный станок имеет достаточно большие размеры, которые составляют 353*152*129 см. Это объясняется его универсальностью и возможностью выполнения широкого спектра операций. При этом масса установки составляет 4050 кг.

Для точного анализа возможностей, которыми обладает токарно-винторезный станок 163, следует изучить его основные технические характеристики. Они заключаются в следующем:

• максимально допустимые размеры обрабатываемых деталей зависят от способа их установки. Над станиной этот параметр не может превышать 63 см, над суппортом – 35 см;
• длина заготовки не может быть больше значения 140 см;
• шпиндельная головка имеет отверстие диаметром 70 мм;
• шпиндель может вращаться с частотой от 10 до 1250 об/мин;
• число скоростей шпиндельной головки зависит от направления вращения. При прямом движении этот параметр равен 22, при обратном – 11;
• количество подач резцовых салазок, продольных и поперечных каретки равно 32;
• быстрые смещения осуществляются со скоростью 3,6 м/мин (продольные) и 1,3 м/мин (поперечные).

Мощность электродвигателя для главного привода составляет 13 кВт. Но кроме этого при расчете максимальной нагрузки на электросеть следует учитывать характеристики вспомогательных силовых установок. Их суммарная мощность равна 2,2 кВт. В их число также входят электронасосы, обеспечивающие функционирование системы смазки и подачи охлаждающей жидкости.

Функциональные возможности станка 163 включают в себя операции по формированию резьбы различного типа: метрической, питчевой и дюймовой. Перед выполнением этих работ следует установить соответствующую пару шестерен в коробку передач.

Как работает?

Перед тем как непосредственно приступить к выполнению токарных работ, необходимо внимательно ознакомиться с техникой безопасности и правилами эксплуатации станка.

Пренебрежение данными инструкциями влечет за собой последствия. Поэтому если у рабочего не имеется навыка работ с токарным оборудованием, то в его же интересах заручиться поддержкой специалиста, который проконтролирует эксплуатацию установки.

После того как токарный агрегат смонтирован и подключен, необходимо предварительно подготовить его к эксплуатации. Рабочее место должно быть в чистоте, без лишних деталей и инструментария. Чтобы запустить привод следует нажать кнопку запуска на блоке подач. Дополнительная кнопка включения располагается на панели приборов каретки. Фрикцион должен быть в выключенном состоянии.

Движение суппорта приводится посредством четырех фрикционных муфт, располагающихся в фартуке устройства. На фартуке также предусмотрен переключатель зажимных устройств (муфт), две из которых предоставляют продольный ход, а другая половина поперечное движение. Тумблер обладает несколькими режимами – нейтральным и наклонными положениями, соответствующие вектору хода каретки. Верхушка переключателя обладает кнопкой, которая контролирует скоростное движение суппорта.

В ситуациях, когда токарно-винторезный станок 1М63 серьезно поврежден, его нужно отправить на восстановление, предварительно приведя в надлежащий порядок. Наряду с оборудованием, в сервис должен быть предоставлена и техническая документация, чтобы решить вопрос с запасными деталями.

Паспорт токарно-винторезного станка 1М63

Данное руководство по эксплуатации «Станок токарно-винторезный 1М63» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка 1М63. Содержание данной документации:

• ТЕХНИЧЕСКОЕ ОПИСАНИЕ
• Назначение и область применения
• Состав станка
• Устройство и работа станка и его составных частей
• Система смазки
• ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
• Указания по мерам безопастности
• Порядок установки
• Подготовка к первоначальному пуску и первоначальный пуск
• Настройка, наладка и режимы работы
• Регулирование
• Схема расположения подшибников качения
• ПАСПОРТ
• Общие сведения
• Основные технические характеристики
• Сведения о ремонте
• Сведения об изменениях в станке
• Комплект поставки
• Свидетельство о консервации
• Свидетельство об упаковки
• Материалы по быстроизнашивающимся деталям

Скачать паспорт токарно-винторезного станка 1М63 (52 листа) в отличном качестве можно по ссылке расположенной ниже:

Скачать второй вариант паспорта токарно-винторезного станка 1М63 (90 листов) в хорошем качестве можно по ссылке расположенной ниже:

Скачать третий вариант паспорта токарно-винторезного станка 1М63 (58 листов) в хорошем качестве можно по ссылке расположенной ниже:

Скачать четвертый вариант паспорта токарно-винторезного станка 1М63 (16 листов) в хорошем качестве (неполное) можно по ссылке расположенной ниже:

Скачать пятый вариант паспорта токарно-винторезного станка 1М63 (5 листов) в хорошем качестве (неполное) можно по ссылке расположенной ниже:

Конструктивные особенности

Как уже выяснилось, то токарно-винторезный станок 1М63 способен осуществлять различные виды точения, обработку конусов, изготовление резьбы любого типа.

Среди основных технических характеристик 1М63 выделяют:

• допустимый поперечник детали, смонтированный над главной опорой – 700 мм;
• предельный диаметр изделия над суппортом – 350;
• максимальный вес болванки – 3,5 т;
• степень вращения шпиндельного узла – 22 ед.;
• диаметр цилиндрического проема в шпинделе – 105 мм;
• степень вращения – от 10 до 1250 об/мин;
• крестообразное перемещение суппорта – 5,2 (продольное) и 2 (поперечное) м/мин;
• мощность силового агрегата – 15 кВт;
• размеры устройства – 5 240 x 1 780 x 1 550;
• масса оборудования – 5750 кг.

Так выглядят основные технические характеристики станка 1М63. Если требуется просмотреть полную документацию оборудования или 1М63 паспорт, то их можно скачать бесплатно, нажав на пункт «скачать паспорт на станок 1М63». Электрическая схема оборудования представлена ниже.

Люнет

Что такое люнет? Люнет – станочное приспособление, служащее дополнительной опорой при обработке заготовок. Они предназначаются для возделывания деталей круглого и конического типа.

Люнет меняется при разных видах обработки. Неподвижный люнет производят из чугуна. Монтируя конструкцию, необходимо учитывать факт соответствия направляющим установки. Установка детали осуществляется по винтовой схеме. В случаях, когда рабочую поверхность следует закрепить по центру, то люнет выступает в роли вспомогательной опоры.

Фото: люнет для станка 1М63

Суппорт

Этот элемент станка предназначается для фиксации режущего инструментария. Он имеет крестовидную конструкцию и может передвигаться, как по осевым направляющим несущей станины, так и в перпендикулярном направлении – по кареткам токарного станка. Перемещение осуществляется ручным, механическим способом, для этого в устройстве предусмотрен специальный механизм.

Задняя бабка

Этот механизм системы устанавливается к направляющим несущей станины посредством 2 планок и 4 болтов. Легкое передвижение задней бабки по направляющим обусловлено наличием установленных в мостик четырех радиальных шарикоподшипниках. Чтобы определить степень удаления пиноли при сверлении металлических поверхностей, монтируется винтовой лимб, а осевое перемещение пиноли производится посредством маховика.

Охлаждающая система

Из описания в паспорте следует, что система охлаждения 1М63 – это насос, смонтированный в правой тумбе, откуда охладитель поступает к инструменту. Отработанный раствор собирается в поддоны, находящиеся в лицевой и оборотной стороне станка. Далее эта смесь снова поступает в резервуар правой тумбы.

Фартук

В станке этот механизм – закрытого типа, с удаляемой лицевой стенкой. Передник получает вращательные движения посредством ходового винта либо ролика. Так как токарно-винторезный станок 1М63 обладает электромагнитными муфтами, регулировка фартука сконцентрирована в одной рукояти. Вектор поворота рукояти совпадает с направленностью хода подач либо каретки. В фартуке присутствует обгонная муфта, позволяющая включать скоростной режим при задействованной рабочей подаче. Чтобы избежать одновременного запуска бегунка и рабочего винта, в оборудовании предусмотрена электрическая блокировка.

Электрооборудование

Станок токарно-винторезный оборудован 4 двигателями:

• Основной движок A02-6I-4 СПУЗ со степенью вращения до 1750 об/мин.
• Силовой агрегат охлаждающей системы XI4-22М. Частота вращения мотора 3350 об/мин, с номинальной мощностью 0,12 кВт. Система способна подавать охладитель – 22 л/мин.
• Движок, способствующий ускоренному передвижению каретки A02-2I-4. Частота вращательного хода – 1690 об/мин, мощность – 1,1 кВт.
• Насос С12-54, служащий для подачи смазывающей смеси – 8,2 л/мин. На него устанавливается стандартный фильтр модели Г41-22.

Электрическая схема 1М63

Стоит отметить, что основной двигатель 1М63 запускается только при включенном фрикционе.

Блок скоростей и подач агрегата

В левой лицевой зоне станины расположена коробка скоростей, а шкив ее привода вращается за счет работы мотора. Все скорости регулируются по принципу ступенчатой работы коробки. Шкив, приведенный в движение, запускает работу многочисленных составных элементов коробки скоростей, а контролирует и регулирует скорость – оператор, путем выбора подходящей скорости, которых всего 22. Причем от самого вала шпиндель получает 6 максимальных скоростей, благодаря чему коэффициент полезного действия (КПД) агрегата значительно повышается.

Все шестерни, с помощью которых изменяется скорость работы станка, производят из термически закаленной стали и имеют высокие показатели прочности. Эти детали размещены на шлицевых металлических валиках, а валы, в свою очередь, работают на роликовых и шариковых видах подшипников. Помимо этого, узел контроля и регулировки скоростей оснащен двумя специальными устройствами, позволяющие изменять ход работы суппорта на обратное движение и делать больше шаг изготавливаемой резьбы в четыре или шестнадцать раз.

Подобный агрегат сделан в двухосной закрытой комплектации. За счет работы шестерней и переключения рычагов коробки подач, оператор без особого труда может контролировать и регулировать работу во время выполнения поставленных задач.

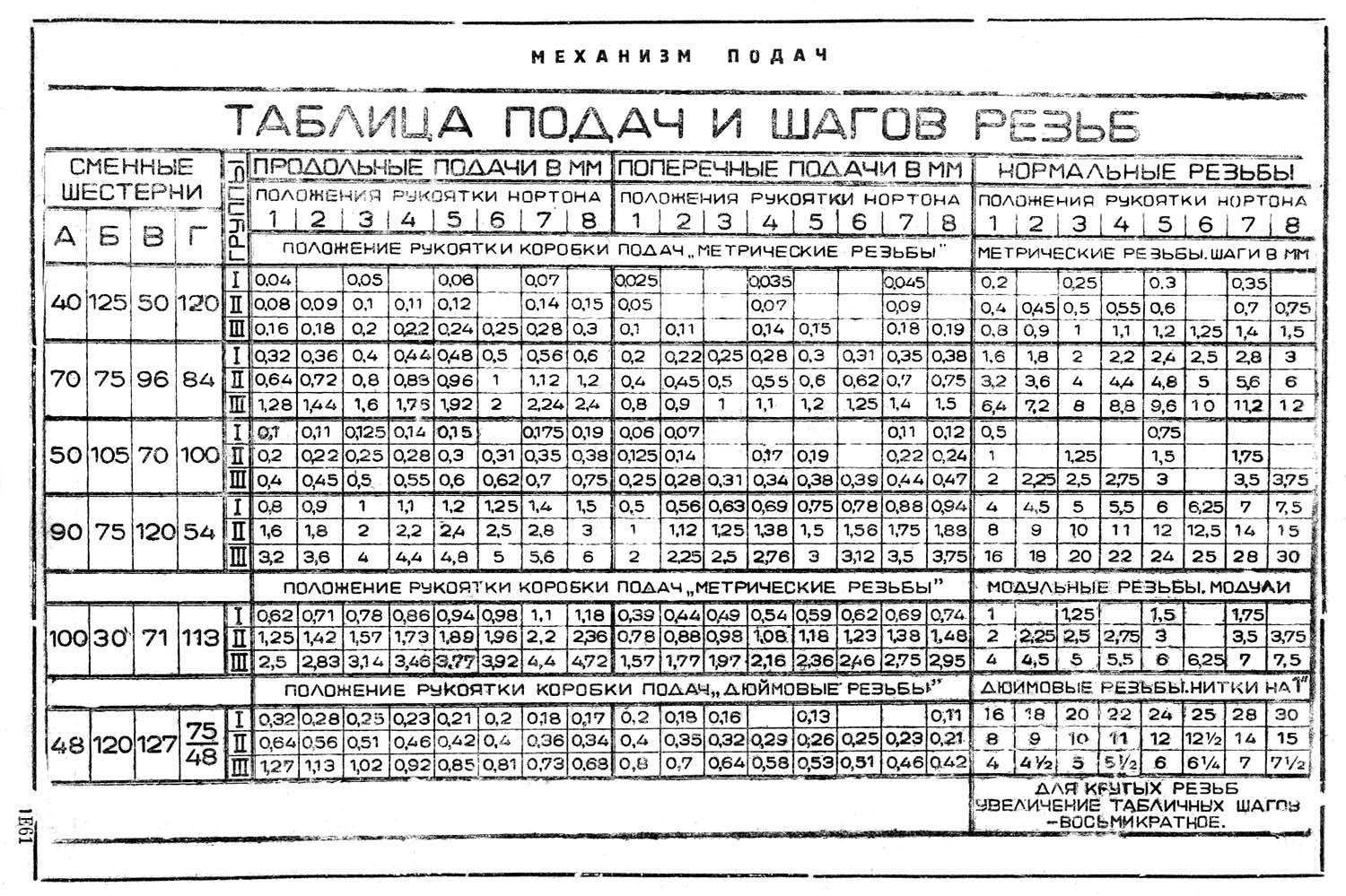

Сама же коробка подач станка 1М63 выполнена в закрытом варианте. Использованием необходимых рычагов и заменой специальных зубчатых шестерней, при производственной необходимости, можно произвести отладку процесса подач для изготовления нормального ряда различных видов резьбы, а также получения нужных подач при возделывании всевозможных деталей на данном токарном станке. А для создания высокоточных и специализированных индивидуальных резьб лучше воспользоваться возможностью перехода на прямое включение винта.

На основе 1М63 было создано невероятное количество модификационных моделей, придавая этому токарному агрегату особую значимость. Несмотря на новое поколение современных станков, установка 1М63 продолжает стоять на многих производственных предприятиях страны, обрабатывая ежедневно огромное количество заготовок.

Технические характеристики

Перед тем, как остановить свой выбор на токарно-винторезном станке 163 по металлу, стоит разобраться с его основными параметрами.

Во-первых, это допустимые размеры заготовки:

1. Диаметр: 630 мм (для формы «диск» расположенной над станиной) или 350 мм (для формы «вал» расположенной над суппортом).
2. Длина: 1400 мм (по расстоянию между центрами), при этом обтачивание технически может производиться в пределах 1260 мм.

Во-вторых, это параметры шпинделя:

1. Количество ступеней регулирования: 24 (от 10 до 1250 об/мин). Такой интервал позволяет работать с различными видами заготовок.
2. Внутреннее отверстие для подачи пруткового материала: 70 мм. Это позволяет работать с прутками диаметром 65 мм.
3. Штатный патрон: 320 мм.

В-третьих, это показатели подач:

1. Продольные: от 0,1 до 3,2 мм/об.
2. Поперченные: от 0,04 до 1,18 мм/об.
3. Для резцовых салазок: от 0,033 до1 мм/об. Для всех указаны значения для сорока шагов.
4. Шаги резьбы: метрической от 1 до 192 мм, дюймовой от 24 до ? ниток на дюйм, модульной от 0,5 до 48 мм, питчевой от 96 до 7/8 мм.

В-четвертых, параметры установки и подключения:

1. Масса станка в полной комплектации: 3800 кг.
2. Мощность главного привода: 13 кВт.
3. Тип электросети: промышленная, 380 В.

Более подробное описание параметров оборудования и технические характеристики можно найти в паспорте на изделие. Документация винторезного станка 163 так же содержит схемы кинематическую, электрическую, управления, смазки. Их необходимо знать для эксплуатации, настойки и ремонта техники.
