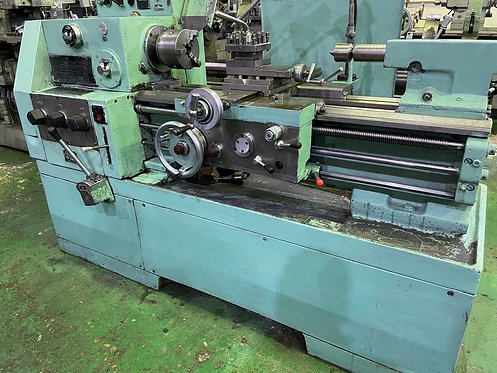

Модель, название: С1Е61ВМ Токарно-винторезный станок
Производство: —
Название, маркировка: Руководство по эксплуатации 1Е61ВМ 610.001РЭ
Год: 1981
Страниц: 60
Формат: jpg
Просмотреть образец документации
Узнать стоимость документации
В руководстве освещаются вопросы по установке, пуску, эксплуатации, уходу и обслуживанию токарно-винторезных станков моделей 1Е61ВМ, 1Е61ПМ, С1Е61ВМ, С1Е61ПМ. Последние три модели, выполненные на базе основной модели 1Е61ВМ, имеют одинаковые кинематические схемы и унифицированную конструкцию. Различия станут ясны из приведенных в данном руководстве таблиц и описаний.
Соблюдение правил ухода и обслуживания станков позволит длительное время сохранять первоначальную точность и предотвращать преждевременный износ и поломки деталей. Особо нужно учесть, что эти модели являются станками высокой и повышенной точности и поэтому во избежание потери точности не следует использовать их для черновой обработки.
Описание станков:
— Станок токарно-винторезный модели 1Е61ВМ является универсальным и предназначен для выполнения операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — В;
— Станок токарно-винторезный модели 1Е61ПМ является универсальным и предназначен для выполнения различных токарных и винторезных работ. Класс точности станка — П;
— Станок специальный токарно-винторезный модели С1Е61ВМ оснащен механизмом автоматического переключения продольных перемещений суппорта станка на прямой и обратный ход;
— Станок специальный токарно-винторезный повышенной точности модели С1Е61ПМ, оснащен механизмом автоматического переключения продольных перемещений суппорта станка на прямой и обратный ход;
Краткое описание конструкции и работы станка.
Привод станка осуществляется от индивидуального электродвигателя. От электродвигателя через клиноременную передачу движение передается редуктору. От редуктора тоже посредством клиноременной передачи вращение передается шпиндельной бабке, а затем через зубчатые передачи на шпиндель станка. Резьбы нарезаются посредством коробки подач. Цепь подачи имеет звено восьмикратного увеличения значения подач в шагов резьб, расположенное в шпиндельной бабке. Включая звено увеличения можно производить нарезку резьб с увеличенным шагом. Кроме того, имеется возможность нарезания резьб путем соединения ходового винта с гитарой в комплектом сменных зубчатых колес нужной настройки, минуя цепь коробки подач. Тем самым создается кратчайшая винторезная цепь. Фартук станка имеет механизм автоматического отключения продольной и поперечной подач при работе с неподвижными упорами. Одновременно этот механизм предохраняет станок от поломки при перегрузках. Включение главного электродвигателя и выключение насоса смазки блокированы, что исключает возможность работы шпиндельной бабки без смазки.
Подвод смазочно-охлаждающей жидкости в зону резания производится от электронасоса, включение которого осуществляется по мере надобности рукояткой. Реверсирование главного движения электрическое, осуществляется рукояткой. Торможение вращения шпинделя осуществляется электромагнитной тормозной муфтой, расположенной в редукторе. Технологические возможности станка значительно расширяются благодаря дополнительным принадлежностям, поставляемым по особому заказу.
