Токарный станок 1к62 вес: 1К62 Станок токарно-винторезный универсальный. Паспорт, руководство, схемы, описание, характеристики

Токарный станок 1К62Д: паспорт и технические характеристики

Модернизация

Токарно-винторезные станки нового поколения, созданные по образу и подобию 1К62, имеют комплектующие более высокого качества, созданные из прочных сплавов, отличающихся от тех, что использовались ранее. Изменилась и электросхема. Электрооборудование станков стало более надёжным, современное оборудование для работ по металлу может иметь разную мощность. Необходимую электрическую схему потребитель оговаривает с поставщиком оборудования в момент заключения договора на поставку. Неизменным показателем в электроприводах является степень безопасности сетей.

Электрическая схема 1К62

Усовершенствованный механизм управления отличается эргономичностью, что позволяет оператору токарного станка 1К62 не прилагать больших физических усилий, чтобы запустить или остановить станок. Шпиндель, муфта и тормоз делают пуск и завершение работы над заготовкой более плавными. Компьютерная разработка станин токарно-винторезных станков даёт возможность производить на любом из них продукцию высокой точности исполнения. Этому способствует и массивная чугунная станина, создающая идеальную жёсткость токарного станка. Такая схема сборки делает работу токаря физически более лёгкой.

Общая информация и функциональность

Применяется станок модели 1К62Д часто в индивидуальных мастерских и на производствах небольших размеров. Эта разновидность токарной установки была разработана на базе зарекомендовавшего себя стандартного образца 1К62, его производительность и точность работы оценили многие мастера этого дела.

Токарный станок 1к62

Кроме стандартной модификации, выпускается несколько разновидностей установок, предназначенных для специализированных работ потребителей.

Токарный станок 1К62Д имеет уникальную конструкцию шпинделя, он устанавливается на подвижных подшипниках. Такая особенность позволяет обеспечить требуемую максимальную жесткость при одновременном поддержании точности обработки. Дополнительно поддерживается ударный режим работы без потери производительности и снижения точности нарезания резьбы.

Что можно производить на станке 1К62

Возможности токарно-винторезного станка 1К62 очень велики. На нём можно обрабатывать детали малого диаметра с незначительным весом и просто огромные. При закреплении заготовки в патроне, её вес может доходить до 300 кг. При закреплении детали в центрах, её вес может доходить до 1300 кг.

От объёма и массы детали, а так же тонкости работы над ней, зависит выбор рабочих инструментов, их размер и другие параметры. Для обработки торцевых поверхностей могут использоваться резцы, развёртки, свёрла, зенкера, метчики и плашки. Использования определённых видов инструмента, заготовка приобретает необходимую сложную форму шестигранника, конуса, цилиндра с резьбой или сложной внутренней структурой (в строгом соответствии с чертежом детали).

Универсальность технических характеристик токарно-винторезного станка 1К62 даёт возможность использовать его для обработки высокопрочных заготовок из закалённого металла, благодаря установке шпинделя на специальные подшипники, которые обеспечивают его жёсткость. Ударные нагрузки при обработке не повлияют на точность изготовления детали.

Применяется станок и для нарезки резьбы разной сложности. Она может быть внутренней и наружной, левой и правой.

Технические характеристики

Станина, задняя и передняя бабки станка

Для ознакомления с техническими параметрами станка следует детально изучить паспорт этого оборудования. В нем указываются основные параметры, с помощью которых можно опередить перечень выполняемых операций, а также требования к заготовке.

Прежде всего, необходимо выяснить класс точности оборудования. По принятой классификации он соответствует «Н», затем переходят к анализу основных параметров станка:

• максимальный диаметр детали. Над суппортом он составляет – 210 мм. Над станиной это значение равно 400 мм;
• допустимая длина детали: 75, 100 и 150 см.

В паспорте не указывается предельно допустимая масса заготовки. Но если взять в качестве примера станок 1К62, то эта характеристика для обработки в патроне составляет 500 кг. При проведении токарных операций в центрах максимально допустимая масса детали равна 1500 кг.

Шпиндель

Предназначен для фиксации обрабатываемой детали. С помощью коробки передач к нему передается вращающийся момент от силовой установки оборудования.

Параметры:

• диаметр отверстия сквозной формы — 36 мм;
• максимально допустимый диаметр прутка, который проходит через шпиндель – 38 мм;
• количество ступней вращений. Для прямой подачи – 21. При реверсном вращении – 12;
• номинальный показатель частоты вращения головки шпинделя. Для прямой она варьируется от 11,5 до 1200. Если осуществляется обратное вращение — это значение равно от 18 до 1520 об/мин;

Преимуществом эксплуатации является стандартный размер внутреннего конуса в шпинделе. Согласно принятой классификации он составляет «Морзе 5».

Описание суппорта

Кинематическая схема

Этот элемент необходим для смещения резца относительно заготовки. Является определяющим компонентом станка, так как напрямую влияет на точность и перечень выполняемых операций.

Параметры:

• смещение продольной каретки – 65, 90 и 140 см;
• максимально допустимый сдвиг подпольной каретки – 28 см;
• количество ступеней передач. Для продольного и поперечного вращения – 35;
• значения пределов для передач. Продольных — от 0,082 до 1,59 мм/об. При активации поперечных – от 0,027 до 0,522 мм/об;
• параметры нарезаемой резьбы. Количество метрических составляет 19; дюймовых — 20. Диапазоны шага – от 1 до 12.

Помимо метрических и дюймовых типов резьбы на станке 1А62 существует возможность выполнять нарезку модульных и питчевых. Это значительно увеличивает функциональные возможности обозревания и делает его по-настоящему универсальным.

Резцовые салазки

Схема управления станком

Предназначены для смещения резцовой головки для попадания в нитку резьбы. Они влияют на качество выполняемых работ. Для смещения используется несколько управляющих рычагов и маховичков.

Параметры:

• значение наибольшего смещения – 113 мм;
• цена деления равно 0,05 мм;
• предельно допустимый угол поворота — ±90°;
• цена деления угловой шкалы — 1°;
• допустимое значение сечения державки резца – 25*25 мм.

Для этого типа оборудования допускается одновременный монтаж 4 резцов в фиксирующей головке. Для этого в конструкции предусмотрены задние и передние суппорта. Тип привода резцовых салазок в станке 1А62 механический.

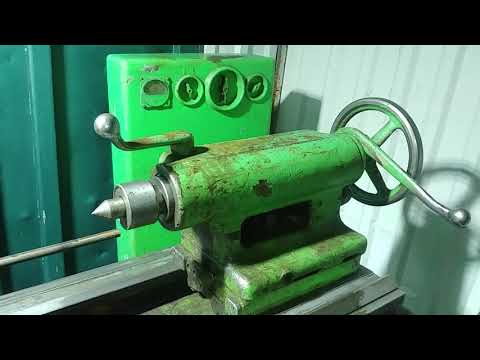

Задняя бабка

Этот элемент оборудования необходим для фиксации заготовки. Задняя бабка может смещаться только вдоль оси детали. При этом существуют механизмы для установки ее фиксирующего конуса относительно центра шпиндельной бабки.

Параметры:

• диаметр пиноли – 70мм;
• количество отверстий — Морзе 4;
• максимально допустимое смещение пиноли – 150 мм;
• цена деления– 0,1 мм.

Благодаря универсальной конструкции предусмотрена возможность смещения задней бабки в по поперечному вектору на ±15 мм. Это позволяет добиться точной обработки заготовки.

Станок универсальный винторезный 1А62 оснащен электродвигателем главного привода мощностью 7 кВт. Дополнительно установлен силовой агрегат для подачи охлаждающей жидкости.

Классификация резьбы

• Метрическая — является в России наиболее распространённой – это треугольные бороздки с углом расположения 60º. На чертежах обозначается в мм. Есть 2 вида – с мелким и крупным шагом, задаётся в зависимости от назначения.
• Дюймовая — имеет угол 55⁰. Применяется крайне редко, лишь для ремонта импортного оборудования. Детали с такой резьбой не разрабатываются для нового отечественного оборудования.
• Модульная — измеряется в модулях, для получения более понятного русскому человеку значения, цифру необходимо умножить на π≈3,14.
• Питчевая спиральная резьба, на чертежах отмечается в питчах. Это единица измерения, где определённые параметры делятся на число π≈3,14.
• Архимедова спираль – детали с этим видом резьбы больше всего похожи на ледобур. Саморезы являются яркими представителями класса деталей с таким типом резьбы.
• Цилиндрическая (трубная) – разновидность дюймовой резьбы. Угол может быть 55 и 60⁰, что регламентировано ГОСТ. Применяется для сращивания труб малого диаметра между собой без сварки и уплотнительных волокон.
• Трапецеидальная — равнобочная, имеет угол 30⁰. Используется в сложных поворотных механизмах реверсивных кранов с большой подъёмной силой и трансмиссиях.
• Упорная – не равнобочная 30⁰ резьба используется в конструкциях мощных прессов и домкратов. Существует ещё одна её разновидность — 0⁰ на стороне детали, испытывающей при работе большую нагрузку и 45⁰ со стороны, где нагрузки нет. ГОСТ 87 года.

На токарно-винторезном станке можно выполнить любую резьбу из перечисленных выше, и многие другие операции. Необходимо только разобраться с терминологией и обозначениями на чертежах и в настройках станка.

Узлы токарно-винторезного станка 1К62

Вся нагрузка равномерно распределяется на основании станка, которым служит станина. Она крепится на тумбах. С левой стороны на станине закреплена передняя бабка. В ней расположена коробка скоростей и шпиндель, прикреплённый к патрону. Справа располагается задняя бабка – эта деталь легко перемешается по продольной направляющей каркаса. С её помощью на станке крепятся заготовки разной длины. Режущие инструменты крепятся на суппорте (в центральной части токарного станка) в специальном держателе.

Суппорт токарно-винторезного станка 1К62 имеет два варианта подачи суппорта – продольную и поперечную. Определённую схему движения осуществляют 2 механизма, расположенных в фартуке. В зависимости от операции, выполняемой на станке, определяется, какой из механизмов будет задействован. Для расточки детали подачу осуществляет вращающийся ходовой вал, при выполнении резьбы – ходовой винт. Амплитуда движения суппорта определяется настройками коробки подач.

В нижней части станка, на станине закреплено корыто для отходов, к которым относится стружка и СОЖ, охлаждающая заготовки в процессе работы.

Кинематическая схема токарно-винторезного станка 1К62

Устройство станка

Передняя часть токарного станка, сделанная в виде тумбы, на самом деле является коробкой передач. На верхней плоскости тумбы есть глазок для контроля масла. Если во время работы масло бьёт фонтанчиком, значит, насос работает правильно и обеспечивает смазку трущихся деталей.

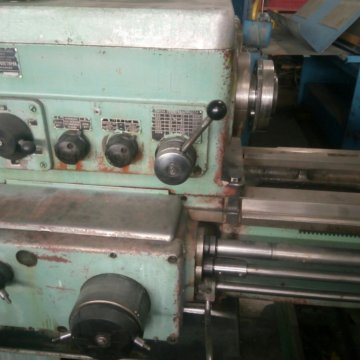

На передней панели бабки установлены два рычага переключения скоростей, которые расположены по краям. Правый рычаг понижает обороты шпинделя, имеет четыре положения: оптимальные обороты для точения. высокие обороты для чистовой обработки цилиндрической поверхности. Промежуточное положение для нарезания резьбы резцом или плашкой. Левый рычаг переключения скоростей имеет шесть положений, соответственно, шесть скоростей.

Между рычагами переключения скоростей расположены два других рычага для настройки операции нарезания резьбы. Конструкция станка позволяет нарезать правую и левую резьбу.

Внизу передней бабки расположена коробка подач, оборудованная двумя рычагами. Рычаг слева переключает подачи и вид резьбы. Расположенный справа служит для настройки подачи суппорта в зависимости от глубины резания и твёрдости обрабатываемого материала. Станок к 62 оборудован двумя двигателями: главный и ускоренной подачи. Передний фартук оборудован двумя маховиками:

• один для подачи вдоль станины;
• второй — для подачи поперёк.

Основные узлы

Вращающийся шпиндель токарно-винторезного станка 1к62 обеспечивает обработку поверхности заготовок цилиндрической и конической формы.

Суппорт выполняет продольное и поперечное движение резцедержателя с резцом для снятия стружки, нарезания резьбы, торцевания или отрезания заготовки. Установленный привод механизма подач служит для настройки режимов нарезания резьбы. С помощью передачи винта-гайки осуществляется поперечное движение резцедержателя.

На передней бабке установлены рычаги управления станком. Чтобы изменять режимы резания, установлен механизм переключения скоростей вращения шпинделя. Направление движения изменит специальная фрикционная муфта и реверсивный механизм.

Задняя бабка токарного станка к 62 обеспечивает обработку деталей свёрлами, выполняя продольное движение. Пиноль бабки перемещается вдоль станины парой винт-гайка.

Фартук служит для изменения режимов подач, а для управления есть рычаги на передней бабке. Механизм фартука выполняет подачу суппорта при точении и нарезании резьбы.

Заготовки крепятся в трёх кулачковых патронах с синхронным перемещением кулачков, а некруглые или несимметричные заготовки закрепляются в четырёх кулачковом патроне. Приспособлением являются самоцентрирующиеся и поводковые патроны, хомуты, люнеты.

Главный параметр, определяющий габарит токарного станка является высота от плоскости станины до оси вращения шпинделя. Эта высота составляет половину наибольшего диаметра детали, которая может быть обработана над станиной. Наибольший диаметр изделия над станиной и расстояние между патроном и пинолью задней бабки определяют его возможности и входят в основные технические характеристики станка 1к62. Токарь перед работой проверяет размеры заготовки, согласно приведённой характеристике.

Станок оборудован дополнительным электродвигателем мощностью один киловатт для ускоренного движения каретки суппорта, включается нажатием специальной кнопки, расположенной с торца рычага управления. Во время сверлильных работ можно механически подавать заднюю бабку со сверлом, присоединив её к суппорту.

Технические характеристики

Масса токарного станка к62 составляет 2,5 тонны.

Габариты:

• длина — 2500 миллиметров;
• ширина — 1200 миллиметров;
• высота — 1500 миллиметров.

Максимальный диаметр заготовки над суппортом станка составляет 224 миллиметра. Заготовка для обработки не более 1500 миллиметров в длину. Обороты шпинделя 2420 оборотов в минуту.

Токарно-винторезный станок — сложная технологическая машина, у которой 24 скорости вращения шпинделя и 48 подач суппорта. Органы управления расположены на передних панелях коробок скоростей и подач.

Чтобы установить заданную частоту вращения шпинделя, надо заранее отключить фрикцион и выключить электродвигатель, а затем перемещением рукоятки установить требуемый диапазон частот (например, 630…2000, 50…160). Перемещать рукоятку переключения скоростей следует плавно, без рывков, добиваясь фиксации её в каждом из четырёх положений, устанавливая заданные обороты шпинделя (например, 630 оборотов в минуту).

Система смазки 1К62

Схема системы смазки такова, что весь процесс происходит автоматически. Резервуар, из которого масло начинает своё движение по системе, находится в корпусе передней бабки, вернее, в нижней его части. Чтобы масло достигало каждого, требующего смазки, элемента токарного агрегата, от резервуара идёт трубопровод, обеспечивающий циркуляцию масла по системе.

Смазка приводится в движение плунжерным насосом, который втягивает масло внутрь системы трубок идущих к разным узлам станка. Сам насос, находящийся на нижней крышке фартука, приводится в действие эксцентриковым кулачком, которому передаёт движение вал. Продвигаясь по системе, масло попадает через фильтр к переднему подшипнику шпинделя и на лоток. Собственный вес масла не позволяет ему задерживаться на частях в большом количестве. Стекая произвольно вниз, оно смазывает зубчатые колёса, втулки и остальные части механизма, расположенные ниже.

Задний подшипник имеет 2 способа смазки. Вторым, дополнительным, является фитильный способ смазки. Наличие масла в системе можно увидеть в левой стороне верхней крышки передней бабки, где через небольшое окошечко хорошо видна струя смазочного вещества.

В смазочной системе 1К62 используется пластинчатый фильтр. Его характеристика такова, что для очистки вытаскивать из корпуса его части не нужно, достаточно лишь прокрутить рукоятку 2-3 раза. Такой способ очистки фильтра предусмотрен производителем, в течение первого года эксплуатации, как ежедневная процедура. На более поздних сроках использования этот ритуал может стать еженедельным.

Поперечная рейка станины, по которой перемещается суппорт, смазывается в ручном режиме по мере необходимости. Для этого служит краник, расположенный над ней.

Техническое обслуживание

Существует ряд правил, которые помогут содержать токарно-винторезный станок 1К62 в прекрасном рабочем состоянии на протяжении всего срока его использования.

1. Осмотр станка на отсутствие видимых повреждений до включения электросети. На слух оценить работу двигателя. Через минуту после запуска двигателя проверить подачу масла в систему. При наличии посторонних звуков, необходимо разобраться, что их создаёт – механизмы фартука, коробка скоростей или другие механизмы. Особое внимание необходимо уделить устройствам подачи и удержания заготовки и предохранительного щитка. При малейшей неисправности необходимо приостановить работу и провести ремонтные работы и отладку оборудования.
2. Согласно карте смазки, необходимо менять масло в резервуаре, чистить фильтр и трубы системы. Делать профилактические осмотры и промывку агрегатов. Своевременно менять резцы, что снизит нагрузку на двигатель.
3. Ничего, кроме обрабатываемой заготовки, на рабочем месте быть не должно. Это убережёт от несчастных случаев и поломок механизма.
4. Делая перерыв в работе, не оставлять двигатель работающим. При выполнении задач, не требующих автоматической подачи, суппорт необходимо отключать, выставив трензель в нейтральное положение.
5. После смены необходимо протереть поверхность от грязи и масла при помощи ветоши, смоченной в керосине. После чего смазать неокрашенные поверхности маслом, что будет препятствовать возникновению ржавчины.
6. Ежемесячно проводить генеральную чистку механизмов и внутренней стороны кожухов. Не долить, а полностью сменить масло и смазать все узлы станка в соответствии с указаниями производителя. Промыть фильтр керосином.

Токарный станок 1К62 — технические характеристики

Токарный станок позволяет быстро изготавливать любые детали в форме тел вращения: конусов, цилиндров, шаров, а также их сочетаний. Первоначально токарные операции включали обработку лишь мягкого дерева. Но к началу промышленной революции XIX века инженеры создали полноценный станок по металлу. В СССР крупнейшим профильным предприятием производящих станки всех видов стал московский . Именно здесь в 1956 начал выпускаться знаменитый токарный аппарат 1К62. Через несколько лет производство этих станков было запущено на Челябинском заводе имени С. Орджоникидзе.

Основные характеристики

Данный токарно-винторезный станок относится к лоботокарному типу. Это означает, что ось вращения обрабатываемой детали располагается горизонтально.

1К62 имеет три модификации с различными РМЦ (расстояние между центрами). У максимальной из них длина обрабатываемой детали составляет 1400 мм, при диаметре 400 мм. Однако это общие габариты заготовки. Сама зона обтачивания на 70 мм меньше — 1330 мм, а размеры суппорта не позволяют работать с деталями диаметром свыше 220 мм.

Технические параметры патрона позволяют зафиксировать пруток 36 мм.

При общем весе такого станка в 2300 кг, технические характеристики 1К62 позволяют обработать деталь с массой до 1,5 тонн. Однако при этом максимальная нагрузка на патрон не должна превышать 500 кг.

Для поддержки обрабатываемой детали, равномерного распределения ее массы по длине станины применяются специальные устройства: люнеты. С токарным станком их в комплекте шло два типа: подвижные диаметром 20-80 мм и жестко фиксированные до 120 мм.

С 1967 года люнеты прилагались только по дополнительной заявке покупателя.

Класс точности 1К62 обозначается буквой «Н» — нормальная. Что соответствует допускам при обработке в 10 мкм.

Габариты всего токарного оборудования (минимум — максимум) составляют 2522 (3212) х 1621 мм. Без учета расстояния от станка до входящего в его комплектацию электротехнического щита.

Для чего необходим токарный станок

На токарном агрегате 1К62 можно обрабатывать болванки со сложными и криволинейными поверхностями и нарезать резьбы, применяя такие металлорежущие инструменты, как:

• резцы;
• сверла;
• развертки;
• метчики;
• плашки и зенкеры всех видов и размеров.

Диапазон возможностей токарно-винторезного станка 1К62 довольно широк. На нём можно обрабатывать изделия, как небольшого диаметра с малым весом, так и крупные детали. При фиксации болванки в патроне, её вес может достигать показателя 0,3 т. При фиксации изделия в центрах, его масса может достигать показателя 1,3 т.

Кроме традиционных токарных задач, станок 1К62 позволяет выполнять точение любой из пяти типов резьбы:

• архимедовой;
• модульной;
• питчевой;
• метрической;
• дюймовой.

Агрегат оборудован, установленным на особых подшипниках, жёстким шпинделем, что предоставляет возможность обрабатывать болванки из закалённой стали. Модификация 1К62 относится к станкам лобовой серии. Другими словами, этот станок, способен обрабатывать детали с большим диаметром, но малой длиной. Устройством предусмотрена торцевое регулирование задней бабки, дающая возможность точить пологие конусы.

Токарное дело

Модернизация

Токарное оборудование, изготовленное по шаблону 1К62, значительно усовершенствовано. Детали сделаны из прочных сплавов, которые сильно отличаются от предыдущих. В них изменена электросхема.

Модификации стали более надежными, имеющими разную мощность. Высоким показателем отличается безопасность электроприводов и сетей. Новые модели отличает эргономичность, что не предполагает больших усилий для запуска или остановки оборудования. Усовершенствованные модели после включения начинают работать плавно. Это же относится к выключению.

Теперь на станках можно изготавливать еще более качественные детали высокой точности исполнения. Это стало возможным благодаря чугунной станине, имеющей идеальную жесткость. Работа токарей стала значительно легче.

Коробка передач

Достоинства модели

Перечень основных достоинств, благодаря которым ценность токарно-винторезного станка 1К62 является оправданной как у мастеров, так и среди любителей:

• Возможность настройки параметров подачи и скорости вращения в довольно широком диапазоне.
• Передаточные цепи токарного станка 1К62, его некоторые узлы и компоненты его устройства характеризуются высокими показателями прочности и жёсткости.
• Устройство агрегата, оборудованного мощным двигателем, собрано так, чтобы эффективно противостоять вибрационным воздействиям.
• Стандартный комплект станка включает два люнета для исключения во время обработки деформации длинных деталей и запасные зубчатые колеса, передающие движущий момент от передней бабки на коробку переключения скоростей.
• Станок даёт возможность, выполнять высокоточную обработку изделий даже при ударных нагрузках (их воздействие отлично компенсируют специальные подшипники).
• Специальный электропривод, мощность которого равна 1 кВт, обеспечивает движение суппорта станка. Выходной вал этого электропривода, отвечающего за быстрое перемещение суппорта, оборачивается со скоростью до 1410 об/мин.
• Задняя бабка агрегата способна перемещаться в поперечном направлении, что даёт возможность применять станок 1К62 для обработки пологих конусовидных заготовок.
• В электрической цепи станка есть плавкие вставки и тепловые автоматы, для защиты его от КЗ и перегревов во время работы.
• Шпиндель токарно-винторезного станка 1К62 оснащён высокопрочными подшипниками.
• В случаях, когда в задней бабке установлено сверло для выполнения отверстий в деталях, ее можно прикрепить с нижней частью суппорта жёстким способом благодаря специальному фиксатору, при этом она может перемещаться посредством механического привода.
• Станок обладает высоким показателем виброустойчивости.
• Разработанный, более шестидесяти лет назад, токарный станок 1К62, способен с одинаковой эффективностью применяться для осуществления как силовых, так и скоростных токарных задач, что присуще далеко не каждому современному агрегату.

Обзор токарного станка 1к62

Преимущества

1к62, характеристики которого описаны выше и винторезный станок 1к62д относятся к классу лобового типа. Технические характеристики станков 1к62 позволяют обрабатывать и детали из закаленных металлов. 1к62, паспорт которого можно скачать в интернете имеет и другие достоинства:

• виброустойчивость;
• возможность использования твердосплавных резцов;
• универсальность в работе;
• большой скоростной диапазон;
• высокая прочность всех деталей.

Особенности устройства станка

С целью общего понимания устройства станка следует ознакомиться с его основными узлами:

• Передняя бабка — это главный функциональный орган, включающий в себя чугунный корпус, шпиндельный узел и коробку для переключения скоростей. Она предназначена для фиксации и обеспечения вращения обрабатываемой заготовки. Ключевым элементом передней бабки является шпиндель, обладающий формой стального пустотелого вала. В передней части шпинделя выполнена стандартная резьба.
• Гитара — предусмотрена для настройки подачи или шага выполненной резьбы станка благодаря установке соответствующих запасных зубчатых колес. В современных моделях станков фактически не применяется.
• Коробкой подач называется узел агрегата, который передает вращательный момент от шпинделя к ходовому винту и валу. Она отвечает за изменение числа оборотов в минуту при вращении ходового вала, чем достигается продольное и поперечное движение суппорта с установленной скоростью.
• Станиной является основание из чугуна, где размещены главные механизмы станка. Вверху станина включает в себя две плоские и две призматические направляющие полосы для движения задней бабки и суппорта. Станина смонтирована на двух тумбах.
• Фартук предназначен для трансформации вращения ходового вала в прямолинейное движение суппорта.
• Суппортом называется один из основных элементов токарно-винторезного станка 1К62, обеспечивающий продольное, поперечное и наклонное, по отношению к оси агрегата, движение резцедержателя с резцом. Резец может передвигаться как вручную, так и автоматически в продольном и поперечном направлении по отношению к станине. Суппорт включает в себя каретку, фартук, механизмы поперечных салазок, механизмы верхних салазок, механизмы держателя резцов.
• Задняя бабка предназначена для фиксации конца длинных заготовок во время обработки и для установки и подачи таких режущих инструментов, как сверла, зенкера, развертки.
• Шкаф с электроаппаратурой обеспечивает пуск электропривода, запуск и остановку станка, контролирует работу коробок скоростей и подач, контролирует работу механизма фартука и т. д. с помощью соответствующих органов управления (рукояток, кнопок, маховиков).

Деталь станка-гитара

Кинематическая схема

Кинематическая схема

Работа станка обеспечивается вращением шпинделя, которое происходит за счет клиноременной передачи. Она имеет несколько шкивов для изменения крутящего момента. Приводом служит электродвигатель.

Главное движение осуществляется через муфту, которая соединена со шпинделем системой зубчатых колес. Для прямого вращения происходит смещение муфты влево, в результате чего происходит включение определенных участков цепи зубчатых колес. В паспорте и схеме подробно описаны механизмы переключения.

Движение подачи осуществляется методом задействования четырех кинематических цепей, описанных в инструкции:

• винторезная. Для увеличения точности нарезки могут быть добавлены дополнительные муфты малых диаметров;
• поперечная. Для подачи используются схемы, включающие в себя три зубчатых колеса и червячную пару;
• продольная. Специфика работы полностью соответствует поперечной;
• ускоренные перемещения суппорта. Осуществляется за счет работы отдельного электродвигателя. Передача вращательного движения выполняется через клиноременную передачу.

Всего при переключении получают шесть вариантов сопряжения зубчатых колес. Если же делать это через перебор – количество возрастает до 24. Фактически же значений меньше, так как некоторые пары имеют одинаковое передаточное отношение.

В паспортной документации дается описание переключения каждой пары с указанием параметров конкретного зубчатого колеса на схеме станка 1К62. Эти данные можно использовать для первичного анализа характеристики оборудования.

Система смазки основных элементов

Система смазки токарно-винторезного станка 1К62 предусматривает автоматическое смазывание рабочих элементов агрегата. Масляная ёмкость является стартовым компонентом в системе. Она расположена в корпусе передней бабки, точнее, в нижней его части. Разводка трубопроводов в системе обеспечивает попадание масла на, нуждающийся в смазке, компонент станка.

Смазывающая жидкость приводится в действие плунжерным насосом, который выталкивает её в систему трубок, подходящим к различным частям агрегата. Этот насос расположен на нижней крышке фартука. Он работает благодаря кулачковому механизму, который, в свою очередь, движется за счёт вала.

Перемещаясь по системе, смазка попадает сквозь фильтр к фронтальному шпиндельному подшипнику и на лоток. Вес жидкости не позволяет маслу оставаться на узлах в больших объёмах. Таким образом, смазка произвольно стекает вниз и попадает на зубчатые колеса и другие узлы механизма. Задний шпиндельный подшипник смазывается двумя методами.

Ко второму, вспомогательному, относится фитильный метод смазки. Определить наличие масла в системе, можно посмотрев в маленькое окошечко в левой части верхней крышки передней бабки, где отчётливо будет видна струя смазочной жидкости. Поперечная рейка станины, по которой движется суппорт, смазывается вручную по мере необходимости. С этой целью предусмотрен краник, который размещён над ней.

Электрическая схема

Электрическая проводка, автоматика и предохранители расположены на электрощите, который спрятан в металлический шкаф, закреплённый на станине станка. Схема электрической проводки делится на две части: первичная силовая электрическая цепь и вторичная цепь управления. В первичную цепь входит аккумуляционная силовая аппаратура:

Вторичная цепь: трансформатор, кнопки «пуск» и «стоп»;

Технические характеристики

Паспорт содержит в себе основную информацию про станок 1К62, технические характеристики его описываются, начиная с базовых параметров:

• значение предельно-допустимого диаметра обработки: над суппортом – 22 см; над станиной – 40 см;
• допустимая длина болванки равна 150 см;
• максимальный вес обрабатываемой детали: в патроне – не превышает 0,5 т., в центрах – не превышает 1,5 т;
• общая масса равна 2,14 тонны;
• габариты – 2810*1170*1330 мм.

Шпиндель станка имеет такие характеристики, как:

• диаметр отверстия – 4,7 см;
• диаметр прута – не превышает 4,5 см;
• число скоростей вращения – 25 шт;
• предельно допустимые показатели частоты вращения – от 12,5 до 2000 об/мин;
• частота на обратном ходу – не выше 2420 об/мин;
• марка шпиндельного конуса – М6.

Параметры подач суппорта:

• величина хода каретки: 133, 93 и 64 см;
• величина поперечного хода суппорта – до 25 см;
• число ступеней продольных подач – 49 шт;
• скорость подачи при интенсивном движении: продольная – 3,4, поперечная – 1,7 м/мин;
• число типоразмером точёной резьбы метрического типа – 44 шт;
• предельно-допустимый шаг точения резьбы – от 0,1 до 19,2 см.

Особенности конструкции

«Красный пролетарий» не существует достаточно давно, однако многие устройства, которые он успел выпустить работают и по сей день. По прошествии времени многие детали изнашиваются, их необходимо менять. А для придания токарно-винторезному станку 1к62 товарного вида иногда достаточно только подкрасить его корпус. Главное, чтобы техническое обслуживание выполнялось регулярно.

У некоторых аппаратов требует переработки схема электрическая и кинематика. Иногда нужно поменять электрооборудование, после чего устройство будет нормально функционировать еще довольно долго. Однако для ремонта понадобится подробная техническая документация, электросхема, кинематическая схема.

Устройство предполагает возможность установить два типа люнетов для токарного станка 1к62: неподвижных диаметром от 20 до 120 мм и подвижных – 20-90 мм. Для работы используется 23-скоростной движок мощностью 10 кВт с максимальными оборотами – 2000 в минуту. Это позволяет подобрать удобный режим для обработки твердых металлов.

Кинематическая схема

Инструкция по эксплуатации содержит информацию о регулировке скорости вращения шпинделя и как настраивается коробка подачи суппорта станка 1к62. Коробкой управляют рычаги, а шестерни являются сменными. Масса – 2250 килограмм, габариты – 250х120х150 см.

Характеристики его свидетельствуют, что за подачу суппорта в коробке подач 1к62 отвечает дополнительный мотор мощностью в тысячу Вт. Электрическая схема содержит тепловое реле, обеспечивающее защиту движков от перегрева. Для защиты от замыкания схема предусматривает наличие предохранителей.

Имеются два вида модификаций агрегата. Это станок токарно-винторезный 1к62Д, отличающийся увеличенным на десять миллиметров отверстием шпинделя. Коробка подач 1к62 и 1к62Д, кинематика, а также прочие узлы этих моделей практически идентичны.

Коробка подач

1к62 схема этого агрегата сильно отличается от современной версии 1к625. В этой модификации немного повышен вес, диаметр обработки над суппортом и станиной. Ход каретки также повышен. Схема станка 1к62 свидетельствует о том, что мощность двигателя, функциональность, частота оборотов в этой версии не подвергались существенным изменениям.

3D 1k62 токарный станок пбр —

1
из
12

Используйте клавиши со стрелками

по
г_и

19 долларов

popover#mouseOver mouseout->popover#mouseOut»>

Покупайте больше, экономьте больше.
Получать

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

3D модель

промышленный

промышленное оборудование

производственное оборудование

3D модель

промышленный

инструменты

промышленные инструменты

токарный станок

Детализированная модель токарного станка 1К62. Богатая детализация, очень простая анимация, альтернативный набор цветов и ржавые варианты. Для двигателей PBR в реальном времени.

ГЕОМЕТРИЯ
— богатые всесторонние детали
— verts: 40,001, сглажено, в движке
— tris: 43,309, сглажено, в движке
— poly: 22,655, в 3D редакторе
— очень точная модель с реальной жизнью размеры

ТЕКСТУРЫ
— PBR
— одиночный набор текстур 4k, png
— необязательный набор серых текстур 4k, png
— необязательные наборы 4k «заброшенных» зеленых и серых текстур, png
— нормали DirectX и OpenGL (зеленый канал — перевернутый и нормальный)

АНИМАЦИЯ
— все движущиеся и вращающиеся элементы имеют правильные центры
— все движущиеся и вращающиеся элементы именуются в соответствии с их типом движения
— правильная иерархия
— четкое наименование

OBJ импортируется в миллиметрах
OBJ не будет иметь иерархии

1к62

фабрика

промышленный

промышленность

токарный станок

машина

машины

производство

металлообработка

мельница

растение

Производство

советский

инструмент

работа

Содержание отчета

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

форматы

FBX

OBJ

ХАРАКТЕРИСТИКИ 3D МОДЕЛИ

22 655
Полигоны

40 001
Вершины

Полигональные

Текстуры

УФ-карта

Неперекрывающиеся развернутые UV-развертки

Идентификатор продукта:
1334747

08 октября 2018 г.

By g_i

14 продуктов

С 2016 года

Есть вопросы? Пообщайтесь с нами сейчас.

Круглосуточный чат

• Производственное оборудование

• токарный станок

• Фрезерный станок

• Конвейерная лента

• Упаковочная машина

• Сверлильный станок

• Роботизированная рука

• Заварочный чайник

• Интерьер склада

• Фабрика

ОСНАЩЕННЫЙ

Сверлильный станок 2М112 — ПБР — Станки

По
г_и

12 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

FBX

OBJ

Риг

Текстуры

УФ-карта

8884
Полигоны

16 284
Вершины

Неперекрывающиеся развернутые UV-развертки

Многоугольная

КОЛЛЕКЦИЯ

Упаковочная линия

По
люспенция

$79

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

3ds Max
2012
Другое

Майя
2012
Другое

Блендер
2.93.2
Blender Render

FBX

Текстуры

УФ-карта

552 977
Полигоны

310 517
Вершины

Смешанные развернутые UV-развертки

Полигональные квадраты/трис-геометрия

КОЛЛЕКЦИЯ

Коллекция станков

Автор
Всафер

219 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандартный

НАТУРАЛЬНЫЙ
3д Макс
2016
V-Ray
3.6

FBX

Текстуры

Материалы

УФ-карта

682 240
Полигоны

523 849Вершины

Смешанные развернутые UV-развертки

Многоугольный

КОЛЛЕКЦИЯ

Коллекция промышленного оборудования

По
Ильюйкин

249 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандартный

НАТУРАЛЬНЫЙ
3д Макс
2009 г.
V-Ray

3ds Max
2009 г.
V-Ray

3ds Max
2009 г.
V-Ray

OBJ

3D Studio

FBX

Текстуры

Материалы

УФ-карта

10
Полигоны

10
Вершины

Смешанные развернутые UV-развертки

Многоугольная

КОЛЛЕКЦИЯ

Коллекция промышленного оборудования

По
cgpx

419 долларов США

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

РОДНОЙ
3д Макс
2013
V-Ray
2.3

3д Макс
2013
V-Ray

3ds Max
2013
V-Ray

3ds Max
2013
V-Ray

3ds Max
2013
V-Ray

3ds Max
2013
V-Ray

FBX

Текстуры

Материалы

УФ-карта

1 457 650
Полигоны

1439,158
Вершины

Смешанные развернутые UV-развертки

Многоугольный

КОЛЛЕКЦИЯ

Коллекция упаковочных машин

По
3d_molier International

129 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

РОДНОЙ
3д Макс
2014
V-Ray
3.6

Синема 4D
Р17
Scanline по умолчанию

3D Studio

Другое

FBX

Другое

ОБЖ

Другое

Прочие текстуры

Другое

3ds Max
2014
Строка сканирования по умолчанию

Maya
2016
Оборудование Maya

Текстуры

Материалы

УФ-карта

1
Полигоны

1
Вершины

Неперекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

КОЛЛЕКЦИЯ

Коллекция Трансформеров

По
3d_molier International

149 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

РОДНОЙ
3д Макс
2012
V-Ray
2.3

Синема 4D
14
Строка сканирования по умолчанию

Maya
2011
Оборудование Maya

3ds Max
2012
По умолчанию Scanline

3D Studio

FBX

OBJ

Текстуры

Материалы

УФ-карта

1
Полигоны

1
Вершины

Перекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

КОЛЛЕКЦИЯ

Машиностроение

По
Хуанкаратино

55 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

РОДНОЙ
3д Макс
2016
V-Ray

Текстуры

Материалы

УФ-карта

345 000
Полигоны

215 000
Вершины

Многоугольный

КОЛЛЕКЦИЯ

Линия по производству автомобилей

По
bubegft2022

109 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандартный

НАТУРАЛЬНЫЙ
3д Макс
2016
V-Ray
3.6

FBX

Текстуры

Материалы

УФ-карта

4 373,912
Полигоны

4 954 545
Вершины

Смешанные развернутые UV-развертки

Многоугольный

КОЛЛЕКЦИЯ

Промышленные машины

По
Эссезета 3д

$59

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

FBX

Прочие текстуры

OBJ

UV Mapped

281 000
Полигоны

304 000
Вершины

Многоугольный

КОЛЛЕКЦИЯ

Машина для экструзии ткани с раздувом из расплава

По
лесные номера

300 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандартный

НАТУРАЛЬНЫЙ
3д Макс
2017
Строка сканирования по умолчанию

3D Studio

FBX

IGES

OBJ

Другие текстуры

Материалы

УФ-карта

9 173 786
Полигоны

18 327 565
Вершины

Неизвестные развернутые UV-развертки

Многоугольный

Токарный станок — Металлообрабатывающий станок — Советская техника

По
Виктор Петрович

10 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

Интеллектуальная собственность, изображенная в этой модели , не связана и не одобрена первоначальными правообладателями и должна использоваться с ограничениями на редакционное использование.

Только для редакционного использования

лицензия#openUpgradeModal»>
Обновление лицензии

Текстуры

Материалы

УФ-карта

6160
Полигоны

6808
Вершины

Перекрывающиеся развернутые UV-развертки

Многоугольный

Фрезерный станок

По
Роман Притуляк

$69

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

РОДНОЙ
3д Макс
2009 г.
V-Ray
2.10.01

OBJ

FBX

Текстуры

Материалы

УФ-карта

825 034
Полигоны

807 792
Вершины

Смешанные развернутые UV-развертки

Многоугольный

Ружье Форт-500

По
Низкополигональная лаборатория

6 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

FBX

OBJ

Текстуры

Материалы

УФ-карта

2510
Полигоны

2410
Вершины

Перекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

Наковальня GameReady

По
Герхальд3D

49 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандартный

НАТУРАЛЬНЫЙ
Блендер
2,91
Циклы визуализации

Синема 4D
Р18
Расширенный рендеринг

Cinema 4D
Р18
Арнольд

3ds Max
2018
Арнольд

3ds Max
2015
Mental Ray

3ds Max
2015
V-Ray

Майя
2017
Арнольд

Майя
2015
Mental Ray

Майя
2015
V-Ray

Collada

FBX

Другие текстуры

3D Studio

STL

OBJ

USDz

Unity

Unreal

glTF

Сертификация стволовых клеток

CheckMate Pro

Текстуры

Материалы

УФ-карта

2305
Полигоны

2433
Вершины

Неперекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

Бензопила GameReady LODs

По
Герхальд3D

$79

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандартный

НАТУРАЛЬНЫЙ
Блендер
2,91
Циклы визуализации

Синема 4D
Р18
Расширенный рендеринг

Cinema 4D
Р18
Арнольд

3ds Max
2018
Арнольд

3ds Max
2015
Mental Ray

3ds Max
2015
V-Ray

Майя
2017
Арнольд

Майя
2015
Mental Ray

Майя
2015
V-Ray

FBX

Другие текстуры

Collada

OBJ

STL

3D Studio

USDz

Unity

Unreal

glTF

Сертификация стволовых клеток

CheckMate Pro

Текстуры

Материалы

УФ-карта

16 510
Полигоны

14 906
Вершины

Неперекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

Старый токарный станок

По
Игорь

$5

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

Майя
2020
Арнольд

FBX

OBJ

Прочие текстуры

Текстуры

Материалы

УФ-карта

15 434
Полигоны

46 302
Вершины

Неперекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

ОСНАЩЕННЫЙ

Лабораторный микроскоп

По
Константин Ос

49 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

РОДНОЙ
3д Макс
2015
V-Ray
3.40.03

Синема 4D
Р18
Расширенный рендеринг

Cinema 4D
Р18
Арнольд

3ds Max
2018
Арнольд

3ds Max
2015
Mental Ray

3ds Max
2015
V-Ray

Майя
2017
Арнольд

Майя
2015
Mental Ray

Майя
2015
V-Ray

FBX

OBJ

Сертификация стволовых клеток

CheckMate Pro

Подстроенный

Текстуры

Материалы

УФ-карта

33 485
Полигоны

34 184
Вершины

Неперекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

КОЛЛЕКЦИЯ

Сварочная тележка с кислородно-ацетиленовой горелкой, старая

По
3d_molier International

$79

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандарт

лицензия#openUpgradeModal»>
Обновление лицензии

РОДНОЙ
3д Макс
2014
V-Ray
3.6

Блендер
2,8
Блендер Рендер

Синема 4D
Р17
По умолчанию Scanline

Cinema 4D
Р17
V-Ray

Майя
2011
Оборудование Maya

Maya
2011
V-Ray

3ds Max
2014
Mental Ray

3ds Max
2014
Корона

3ds Max
2014
Строка сканирования по умолчанию

Синема 4D
Р18
Расширенный рендеринг

Cinema 4D
Р18
Арнольд

3ds Max
2018
Арнольд

3ds Max
2015
Mental Ray

3ds Max
2015
V-Ray

Майя
2017
Арнольд

Майя
2015
Mental Ray

Майя
2015
V-Ray

3D Studio

FBX

Maya

Modo

OBJ

Unity

Unreal

glTF

Сертификация стволовых клеток

CheckMate Pro

Текстуры

Материалы

УФ-карта

50 210
Полигоны

51 949
Вершины

Неперекрывающиеся развернутые UV-развертки

Полигональные квадраты/трис-геометрия

Старый велосипед грязи

По
АндрейСемжонов

199 долларов

Покупайте больше, экономьте больше.
Получать
$

мгновенная экономия при добавлении этого товара в корзину.

Добавить в корзину

Посмотреть подробности

Лицензия на 3D-модель:
Стандартный

НАТУРАЛЬНЫЙ
Блендер
2,9
Циклы визуализации
2,9

Блендер
2,90
Cycles Render

Прочие текстуры

CheckMate Pro

Текстуры

Материалы

УФ-карта

436 011
Полигоны

413 011
Вершины

Смешанные развернутые UV-развертки

Полигональные квадраты/трис-геометрия

ВЫБЕРИТЕ РАСШИРЕННУЮ ЛИЦЕНЗИЮ

Стандартная защита (включена)

• 10 000 долларов США в виде правовой защиты (компенсация)

Агентская лицензия (+$429,00)

• Неограниченная юридическая защита (компенсация)
• Отказ от судебного запрета
• Назначаемые права модели

Корпоративная лицензия (+$229,00)

• 1 000 000 долларов США в виде правовой защиты (компенсации)
• Отказ от судебного запрета
• Назначаемые права модели

Лицензия на малый бизнес (+$99,00)

• Правовая защита (компенсация) на сумму 250 000 долларов США
• Назначаемые права модели

Подробнее о расширенных уровнях лицензии см.
или свяжитесь с нами по адресу [email protected].
Уже являетесь корпоративным клиентом Shutterstock? Свяжитесь с агентом службы поддержки продаж Shutterstock, чтобы обсудить
добавление 3D.

В корзину

Купить Токарный станок по металлу 1К62 с аукциона Литва Šiauliai, PJ33440

У нас есть версия для вашей страны: Autoline USA. Вы хотите переключиться?

Выключатель

Нет, спасибо

Close

New Tongtai TNL-100TL

€ 13000

Heidenreich & Harbeck Hanseat

Цена по запросу

New Nakamura Tome Tw 20

Boehringer 444 DK

Boehringer 44444.

9000 2

.0003

New Gildemeister CTV 250

€ 22000

Kiaurymių restauravimo ir tekinimo įranga

€ 20000

Посмотреть все фото

1/8

PDF

Делиться

Фейсбук

WhatsApp

Вайбер

Телеграмма

Стартовая ставка:

€ 1200

≈ $ 1327

≈ 1957 австралийских долларов

перейти на аукцион

Связаться с продавцом

Тип
токарный станок по металлу

Год выпуска
1973

Масса нетто
2140 кг

Расположение
Литва Шауляй

Размещено на
04 апреля 2023 г.

Идентификатор машинной линии
PJ33440

Аукцион
1

Дата окончания
2023-04-20 12:12

Состояние

Состояние
б/у

Важно

Это предложение носит ознакомительный характер. Пожалуйста, запросите более точную информацию у продавца.

Советы по покупке

Советы по безопасности

Продажа техники или транспортных средств?

Вы можете сделать это с нами!

Похожие объявления

Новый Тонгтай TNL-100TL

€ 13000

Токарный станок по металлу

1996

Литва, Мажейкяй, Мажейкяй

Новый Nakamura TOME TW 20

€ 19000

Токарный станок по металлу

1990 г.
