Токарный станок 1К62Д: паспорт и технические характеристики
Токарный станок 1К62Д – популярный агрегат для предпринимателей среднего звена, аппарат легко используется без применения дополнительных условий, выполняет нарезку резьбы любой сложности, а также проводит обработку металлических заготовок разных размеров.
Содержание
- Общая информация и функциональность
- Преимущества станка
- Технические показатели
- Передняя бабка
- Коробка подач
- Задняя бабка установки
- Тонкости работы с фасонными заготовками и деталями конической формы
- Отзывы
Общая информация и функциональность
Применяется станок модели 1К62Д часто в индивидуальных мастерских и на производствах небольших размеров. Эта разновидность токарной установки была разработана на базе зарекомендовавшего себя стандартного образца 1К62, его производительность и точность работы оценили многие мастера этого дела.

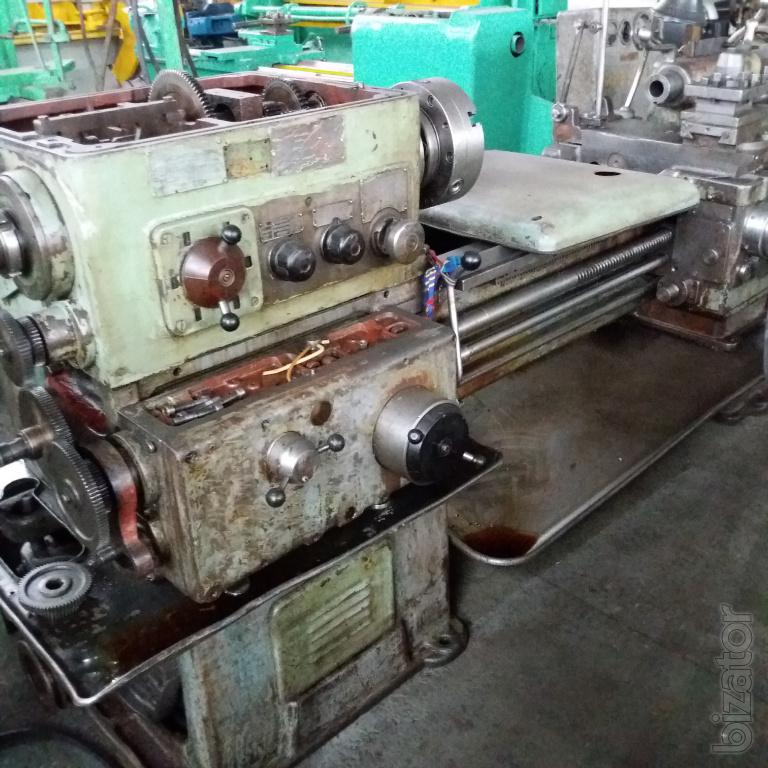

Токарный станок 1к62
Кроме стандартной модификации, выпускается несколько разновидностей установок, предназначенных для специализированных работ потребителей.
Токарный станок 1К62Д имеет уникальную конструкцию шпинделя, он устанавливается на подвижных подшипниках. Такая особенность позволяет обеспечить требуемую максимальную жесткость при одновременном поддержании точности обработки. Дополнительно поддерживается ударный режим работы без потери производительности и снижения точности нарезания резьбы.
Преимущества станка
Винторезный агрегат модификации и 1К62Д обеспечивает работу с заготовками из жаропрочного металла, прочной инструментальной стали. Эти материалы предполагают тяжелые формы обработки с максимальными нагрузками на главные элементы конструкции:
- привод;
- электрические схемы;
- коробку переключения скоростей.
Присутствие выемки в неподвижной станине (ГАП) дает возможность закреплять детали с радиусом, превосходящим расстояние между центрами. Паспорт базовой модели имеет ограничение по этому параметру до 435 мм, а модификация с ГАПом увеличивает допустимое значение до 630 мм.
Достоинствами модели считаются:
- Довольно увеличенная мощность основного привода.
- Весь станок, каждое его звено отличаются высокой прочностью и общей целостностью.
- Точение выполняется в условиях высокой надежности и безопасности мастера.
- Конструкция отвечает требованиям вибрационной устойчивости.
- Расширен диапазон допустимых частот при вращении шпинделя.
Установка отлично показывает себя в режиме силовой обработки заготовок на высоких скоростях.
Технические показатели
Паспорт установки содержит детальную информацию о допустимых материалах, размерах и других тонкостях обработки заготовок.
Паспорт станка имеют полную информацию о тонкостях обработки заготовок
Технические характеристики токарного станка:
- Максимальный диаметр детали: над станиной – 435 мм, значение над суппортом равняется 224 мм.
- Допустимая длинна детали – 1,5 тыс. мм.
- Число скоростей шпинделя – 23.
- Частота вращения – от 12,5 оборота в минуту до 2 тыс.
- Сечение резца доходит до 25 мм.
- Привод имеет мощность 11 кВт.
- Масса токарной установки 2,7 тыс. кг.
Вид питания: допускается работа в сетях 220 B, но для увеличения производительности и максимальной функциональности необходимо обеспечить подключение к 380 B. сети. Эта информация содержится в паспорте станка.
В сравнении с базовой моделью 1К62, современная установка имеет улучшенные параметры допустимого диаметра заготовки и ее длинны.
Передняя бабка
По паспорту установки передняя бабка предназначена для передачи на шпиндель установленной частоты вращения.
Каждая отдельная операция, которую выполняет мастер, характеризуется различной частотой, скорости устанавливаются коробкой передач. Устройство передней бабки обуславливает следующие возможности обработки:
- Нарезка резьбы с фиксированным шагом, увеличенным в 4 раза шагов, увеличенная в 16.
- При нарезке наблюдается увеличение передаточного числа соответственно в 8, 32.
- Обуславливается нарезание правосторонней резьбы, обратной левой.
- Агрегат проводит создание многозаходных типов резьбы.
Коробка подач
Конструкция и основной механизм модуля подач отвечает за создание определенных видов резьбы, манипуляция осуществляется при помощи ходового винта с фиксированным шагом в 12 мм. При этом звено увеличение текущего шага не используется. По паспорту этим способом легко нарезать следующие варианты резьбы:
- Метрическую с минимальным шагом 0,5 мм, а максимальное ограничение шага – 12 мм.
- Дюймовую резьбу: шаг начинается с 2 ниток, ограничивается 24.
- Модульную от 0,5 до 3 модуля.
- Питчевая 1–96.
При использовании механизма, предназначенного для увеличения текущего шага, мастера могут нарезать резьбу с превышающим шагом в 32 раза. Агрегат является универсальным, но у каждой детали есть свой предел эксплуатации. Перед работой на аппарате специалисты обязаны пройти лекции по технике безопасности и изучить паспортные особенности станка.
Задняя бабка установки
Передвигаясь по специальным направляющим, задняя бабка устройства дополнительно прикрепляется к станине. Для выполнения работ необходимо определенное закрепление этого узла станка, играет роль фиксаторов эксцентрик рукояти и простая система рычагов. Закрепление пиноли дополнительно производится рукояткой, а ее смещение обуславливается вращательными движениями маховика.
Используя поперечные смещения задней бабки, а также допускается обработка конусов пологой формы. Манипуляция позволяет выполнять ювелирную обработку деталей небольших габаритов, аппарат нарезает в таком положении метрическую резьбу минимальной глубины.
Тонкости работы с фасонными заготовками и деталями конической формы
Технические характеристики модификации 1К62Д позволяют выполнять обтачку и нарезание необходимой резьбы на деталях конической формы, а также фасонных болванках. Обработка этих заготовок выполняется по двум методикам.
Необходимо добиться смещения корпуса задней бабки в поперечной плоскости. При определенном угле расположения оси центров и оси самой заготовки резец способен обтачивать детали конической формы. Но по причине несимметричного расположения центровых отверстий относительно центрам установки изготовить конус идеальной формы невозможно.
Использование для работы копировального модуля, который закрепляется на задней части станины кронштейнами.
Кронштейн для закрепления копировального модуля
Правильно подбирая угол закрепления легко добиться идеальной конусообразной формы детали.
Такой способ обработки позволяет получить универсальный конус, деталь будет любой допустимой длинны.
Такой вид обработки позволяет получить конус правильной формы.
Если заменить копировальную конусную линейку фасонной, то функциональность станка еще больше расширяется. Специалисты могут обрабатывать фасонные поверхности заготовок ступенчатого вала.
Станок модификации 1К62Д поддерживает режим максимальных нагрузок, обработку деталей ударным способом. Большим преимуществом является неприхотливость выбора материалов заготовок, несложно работать даже со стальными, чугунными прочными деталями.
Перед запуском аппарата необходимо провести наладку резцов, станок обязан выполнить несколько заготовок минимальной, средней и высокой сложности.
Отзывы
Олег Владимирович, 46 лет, предприниматель:
«Использую модель станка 1К62Д в собственной мастерской по ремонту автомобилей. Как только начинал собственное дело вложился деньгами для приобретения именно этого оборудования, не жалею. Станок не подводил, стабилен после 20 лет использования, точность обработки автомобильных валов сохранилась.
Со временем докупил несколько дополнительных модулей, манипуляция расширила возможности базовой обработки. Теперь проблем с обточкой деталей и нарезкой новой резьбы не возникает».
Сергей, 35 лет, работник цеха металлообработки:
«В нашем цеху дальнее место занимает машина СССР образца 1К62Д. Но если требуется нарезать резьбу на небольшой детали, то все работники знают – старый агрегат 1К62Д не подведет. Нарезка резьбы, заточка и обточка конусов всегда выполняются не на модернизированном оборудовании, а на этой машине, ее точности позавидует любой альтернативный станок».
Видео по теме: Как правильно смазывать токарный станок 1к62
1К62Д технические характеристики | Станок токарный винторезный
Технические характеристики станка 1к62д обеспечивают возможность проведения силовых токярных операций, а обработки металла с высокой скоростью резания.
Параметры станка | Ед. измерения | 1К62Д; 1К62ДГ |
Наибольший диаметр обрабатываемой заготовки: | ||
над станиной | мм | 435 |
над суппортом | мм | 224 |
Наибольшая длина обрабатываемой заготовки, мм | мм | 1000,1500 |
Размер внутреннего конуса в шпинделе |
| Морзе 6 |
Диаметр цилиндрического отверстия в шпинделе | мм | 55 (62*) |
Число ступеней частот вращения шпинделя |
| 23 |
Частота вращения шпинделя | мин-1 | 12,5…2000 |
Число ступеней рабочих подач: | ||
продольных |
| 42(56*) |
поперечных |
| 42(56*) |
Рабочие подачи: | ||
продольные | мм/об | 0,70. |
поперечные | мм/об | 0,035…2,08 (0,018…3,77*) |
Число нарезаемых резьб: | ||
метрических |
| 45(53*) |
дюймовых |
| 28(57*) |
модульных |
| 38 |
питчевых |
| 37 |
архимедовой спирали |
| 5 |
Шаг нарезаемой резьбы: | ||
метрической | мм | 0,5…192 |
модульной | модулей | 0,5…48 |
дюймовой | ниток на дюйм | 24…15/8 |
питчевой | питч | 96. |
архимедовой спирали | мм | 3/8″, 7/16″, 8; 10 и 12 |
Быстрые установочные перемещения суппорта: | ||
продольного | м/мин | 4,5 |
поперечного | м/мин | 2,25 |
Прочие данные | ||
Размер внутреннего конуса в задней бабке |
| Морзе 5 |
Наибольшее перемещение пиноли задней бабки | мм | 200 |
Поперечное смещение корпуса задней бабки | мм | ±15 |
Наибольшее сечение резца |
| 25 |
Давление воздуха | МПа | 0,4…0,6 |
Питание от электросети напряжением |
| 220/380 В (50Гц) |
Мощность электродвигателя главного привода | кВт | 11 (7,5*) |
Габаритные размеры станка: |
|
|
длина | мм | 2786, 3286, 3786 |
ширина | мм | 1200 |
высота | мм | |
1000 | мм | 3080 |
1500 | мм | 3440 |
2000 | мм | 3800 |
..4,16 (0,036…7,54*)
..1Возможности станков с гапом (станок модели 1К62ДГ – с выемкой в станине)
Параметры станка | Ед. | 1К62ДГ |
Наибольший диаметр изделия, устанавливаемого над выемкой в станине | мм | 630 |
Расстояние от торца фланца шпинделя до правого края выемки | мм | 348 |
Длина выемки в станине | мм | 355 |
измерения
