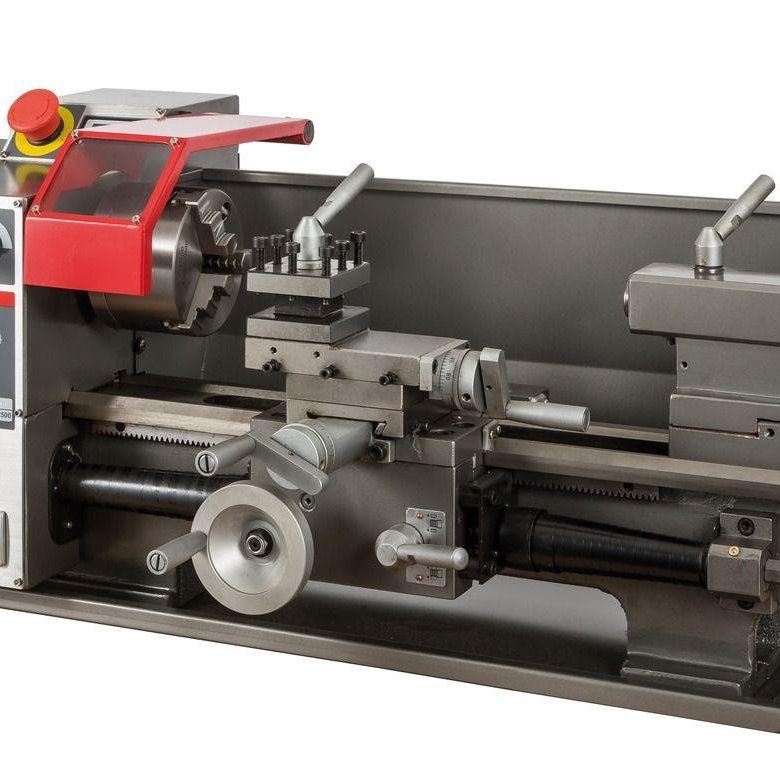

Токарный станок jet bd 7: Jet BD-7 Токарный станок по металлу, 230В

Токарный станок JET BD-7 – Совснаб

•
  Описание
•
  Тех. характеристики
•
  Комплектация
•
  Доп. информация
•
  Отзывы (0)

Настольный токарный станок по металлу и его предназначение:

Станок предназначен для токарной обработки небольших изделий из металла. Не смотря на минимальные затраты электроэнергии его смело можно назвать полнофункциональным токарным станком. Предложенный нами настольный токарный станок по металлу идеален для работы дома, в мелких мастерских и на выезде. Стоит отметить, что дополнительные приспособления, которые прилагаются к станку, значительно расширяют его возможности.

Отличие станков BD-7 и BD-X7:

• Коллекторный двигатель мощностью 0,37 кВт на 220В (BD-7) заменен на безщеточный асинхронный двигатель мощностью 0,5 кВт, 220В (BD-X7)
• Установка более мощного двигателя, имеющего диапазон частот вращения 0-2500 об/мин (BD-X7), позволила отказаться от 2х диапазонной коробки передач (BD-7)
• Индикация частоты вращения шпинделя (стандарт у BD-7) на станок BD-X7 поставляется как дополнительная опция (артикул 10030), монтируется на крышке передней бабки и подключается в специальный разъем на станке
• Станок BD-X7 имеет меньше размер по длине, но тяжелее

Описание:

• Предназначен для индивидуального применения
• Массивная конструкция станины из чугуна гарантирует работу без вибрации
• Шлифованные направляющие
• Плавное изменение частоты вращения шпинделя

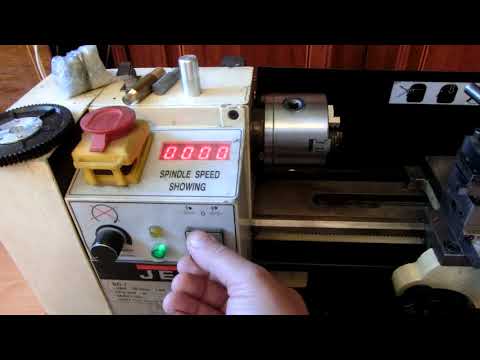

• Цифровая индикация частоты вращения
• Регулировка зазоров направляющих при помощи клиновых планок
• Защитный экран патрона с концевым выключателем
• Обрезиненные опоры станка предотвращают скольжение

Модель	BD-7
Артикул 220 В	50000900M
Диаметр обточки над станиной	180 мм
Диаметр обточки над суппортом	110 мм
Расстояние между центрами	350 мм
Частота вращения шпинделя, плавно	100 — 1200 об/мин 300 — 3000 об/мин
Конус шпинделя	МК-3
Отверстие шпинделя	20 мм
Размер хвостовика инструмента	8 х 8 мм
Продольная подача	0,09 мм/об
Ход поперечного суппорта	65 мм
Ход верхнего суппорта	50 мм
Пиноль задней бабки	MК-2 (короткий)
Ход пиноли задней бабки	40 мм
Метрическая резьба, 10	0,4 — 2,0 мм
Выходная мощность	0. 37 кВт / S1 100%
Потребляемая мощность	0.59 кВт / S6 40%
Габаритные размеры (ДхШхВ)	870 х 300 х 290 мм
Масса	44 кг

• Трёхкулачковый патрон Ø80 мм
• Набор сменных шестерён для нарезания резьбы

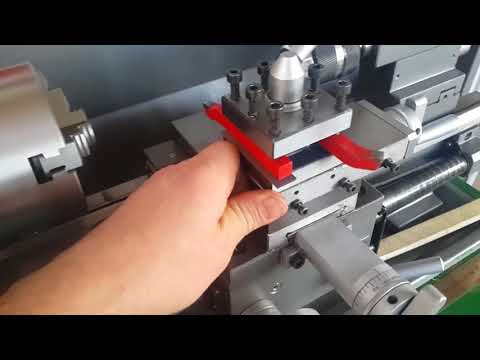

• 4-х позиционный резцедержатель
• Невращающийся центр МК-2
• Регулятор частоты вращения с цифровой индикацией
• Защитный экран патрона
• Защитная задняя стенка
• Поддон для сбора стружки

Настольный токарный станок по металлу с УЦИ JET BD-8A DRO

Skip to main content

В Вашем браузере отключена поддержка JavaScript. Сайт может отображаться некорректно и/или некторые функции могут быть недоступны. Рекомендуем включить JavaScript.

В Вашем браузере отключена поддержка Cookie. Сайт может отображаться некорректно и/или некоторые функции могут быть недоступны. Рекомендуем включить Cookie.

BD_8A-DRO_50000548M_main

Извините, такой товар недоступен. Пожалуйста, выберите другую комбинацию.»>199000 Руб

Напряжение, В

220

Диаметр обточки над станиной, мм

210

Диаметр обточки над поперечным суппортом, мм

135

Расстояние между центрами, мм

450

Частота вращения вертикального шпинделя, об/мин

100-2000

Длина, мм

1000

Ширина, мм

550

Высота, мм

400

Масса, кг

92

ОСОБЕННОСТИ:
Предназначен для индивидуального применения
Массивная конструкция станины из чугуна гарантирует работу без вибрации
Левое и правое вращение шпинделя для нарезания резьбы
Цифровая индикация частоты вращения
Автоматическая продольная и поперечная подача
Регулировка зазоров направляющих
Задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
Бесколлекторный двигатель с высоким крутящим моментом
Металлические шестерни гитары зубчатых колес
2х осевая УЦИ, цена деления 0,005 мм, погрешность +/- 1 знак
Продольная автоподача при фрезеровании

Консультация по товару


Оформить заказ

Открыть изображениеПодробнее

Токарный станок JET BD-8A

174000 Руб

Подробнее

Многофункциональный токарный станок JET BD-8A – одна из старших моделей токарных станков компании JET, рассчитанных на индивидуальное применение. Он ориентирован на опытных пользователей и позволяет производить множество различных операций с высокой точностью обработки. Станок соответствует требованиям EAC, принятым странами Таможенного союза, что гарантирует точное соблюдение производителем всех технических регламентов. Кроме того, наличие знака EAC подтверждает обязательное гарантийное обслуживание на территории всех стран-участниц союза.

Открыть изображениеПодробнее

Настольный токарный станок по металлу JET BD-12G

284000 Руб

Подробнее

ОСОБЕННОСТИ:
Предназначен для мелкосерийного производства
Увеличенные размеры рабочей зоны
Мощный асинхронный электродвигатель
Возможность нарезания левой резьбы
Возможность нарезания дюймовой и метрической резьб
Автоматическая подача при точении (продольная и поперечная)
На одной настройке гитары три режима автоматического точения или нарезания резьбы
Регулировка зазоров направляющих при помощи клиновых планок
Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
Чугунная станина закалена и отшлифована
Массивная конструкция станины из чугуна гарантирует работу без вибрации
Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
Автоматическая продольная и поперечная подача
Ходовой винт и вал подачи
Аналог ТВ-11

Открыть изображениеПодробнее

Настольный токарный станок по металлу с расширенной комплектацией (Патрон + Набор токарных резцов + Оправка) JET BD-8VS

92000 Руб

Подробнее

ОСОБЕННОСТИ:
Правое и левое вращение шпинделя
Плавная регулировка оборотов в 2-х диапазонах
Возможность нарезания дюймовой и метрической резьбы
Чугунная станина закалена и отшлифована
Быстрая фиксация задней бабки
Юстировка задней бабки для точения конуса
Автоматическая подача при точении
Металлические шестерни гитары зубчатых колес
Цифровая индикация частоты вращения шпинделя
Аналог СН-1 Умелец
Станок JET BD-8VS – относится к классу настольных токарных станков. Станок поставляется с поддоном для сбора стружки и через поддон прикручивается к тумбе или верстаку. Несмотря на свои маленькие габариты станок способен обрабатывать заготовку диаметром до 210 мм над станиной, а если точить над суппортом, то этот диаметр уменьшается до 135 мм. При этом максимальная длина обработки (РМЦ) составляет внушительные 400 мм.

Открыть изображениеПодробнее

Настольный токарный станок по металлу JET BD-10VS

144000 Руб

Подробнее

ОСОБЕННОСТИ:
Правое и левое вращение шпинделя
Плавная регулировка оборотов в 2-х диапазонах
Возможность нарезания левой резьбы
Возможность нарезания дюймовой и метрической резьбы
Чугунная станина закалена и отшлифована
Быстрая фиксация задней бабки
Юстировка задней бабки для точения конуса
Автоматическая подача при точении
На одной настройке гитары три режима автоматического точения или нарезания резьбы
Двигатель повышенной мощности
Регулировка зазоров направляющих при помощи клиновых планок
Аналог ТВ-7М
Максимальный диаметр обработки на станке составляет 250 мм, максимальное расстояние между центрами составляет 500 мм, а диаметр обработки над суппортом 140 мм и для того, при этом станок подключается к бытовой сети 220 В, а это значит станок можно использовать дома, в гараже, в мастерской и Вам не понадобится 3-х фазная сеть. Мощный двигатель 1,1 кВт обеспечит прекрасную обработку на станке и будет вращать шпиндель с конусов Морзе МК-4 в двух диапазонах, с плавной регулировкой, от 50 до 1250 оборотом в минуту и от 100 до 2500 оборотов в минуту.

JET BD-920N РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Download

Скачать

Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки

Руководство будет автоматически добавлено в «Мои руководства»

распечатайте эту страницу

Содержание

45

• страница

  из
  45

• Содержание

• Оглавление

• Закладки

Реклама

СОДЕРЖАНИЕ

• ПРЕДУПРЕЖДЕНИЕ

• СОДЕРЖАНИЕ

• Спецификации

• СОДЕРЖА

• Общее описание

• Станина токарного станка

• Headstock

• Carriage

• Tailstock

• Leadscrew

• Gear Box

• Drive and Electrical Equipment

• Controls

• Operation

• Tool Set- Up

• Ручное точение

• Продольное точение с автоматической подачей

• Точение конуса со смещением задней бабки

• Поворот конуса путем установки верхнего слайда

• Поворот между центрами

• Резка резьбы

• Метрическая резка резьбов

• Пример установки передач.

• Клатч с скольжением

• Токарные аксессуары

• Три JAW Universal Talke Chuck

• Четыре Jaw Independent Lathe Chuck

• Drill Cuck (Ottare Otchental)

• Drill Cuck (Ottaredal)

• .0003

• Установившиеся покоя

• Установка устойчивого отдыха

• Следуйте LET

• Четырехэтажный инструмент

• Megnably Gears

• Gears

• Gears

• 9003

• 9003

• . Подшипники шпинделя

• Регулировка поперечного и верхнего салазок

• Регулировка концевого зазора шпинделя составной подачи

• Регулировка зазора шпинделя составной салазки

• Регулировка полуоткрытого руководства

• Замена сдвига на виноградном вине

• .

• Список деталей для настольного токарного станка BD-920N

• Узел передней бабки

• Узел привода

• Узел натяжного ролика

• Quadrsnt Assembly

• Electrical Assembly

• Gear Box Assembly

• Apron Assembly

• Saddle and Cross Slide Assembly

• Top Slide Assembly

• Tailstock Assembly

• Узел люнета

• Узел дорожного упора

• Узел станины токарного станка

• Схема подключения

Содержание

Предыдущая страница

Следующая страница

Содержание

Дополнительные руководства для Jet BD-920N

• Характеристики токарного станка Jet 100S

  Цифровые индикаторы Jet acu-rite 100s: брошюра о продукте (20 страниц)

• Брошюра о токарном станке Jet BD-920W

  Настольный токарный станок с ременным приводом 9 x 20 дюймов (2 страницы)

• Брошюра о токарном станке Jet BD-920W

  Токарный станок Jet bd-920w: описание продукта (56 страниц)

• Токарный станок Jet BD-920W Инструкция по эксплуатации и запасные части

  9x 20-дюймовый настольный токарный станок с ременным приводом (48 страниц)

• Инструкция по эксплуатации токарный станок Jet BD-920W

  Токарный станок по металлу (26 стр. )

• Список деталей токарного станка Jet BDB-1340A

  Токарный станок Jet bdb-1340a: технические характеристики (47 стр.)

• Токарный станок Jet BDB-1340A Руководство пользователя

  Токарный станок с ременным приводом (20 стр.)

• Инструкция по эксплуатации и техническому обслуживанию токарного станка Jet BDB-1340A

  Настольный токарный станок с ременным приводом, 13×40 дюймов (72 страницы)

• Инструкция по сборке токарного станка Jet BDB-1340A

  Стенд токарного станка Cbs-1340 (4 страницы)

• Токарный станок Jet BDB-919 Инструкция по эксплуатации и каталог деталей

  9х19, 929-дюймовые настольные токарные станки с ременным приводом (56 страниц)

• Токарный станок Jet БД-10ВС Руководство по эксплуатации

  (67 страниц)

• Станок токарный Jet БД-8ВС Руководство по эксплуатации

  (38 страниц)

• Инструкция по эксплуатации токарный станок Jet BD-3

  Токарный станок по металлу (20 стр. )

• Инструкция по эксплуатации токарный станок Jet BD-8

  (24 страницы)

• Токарный станок Jet BD-7VS Инструкция по эксплуатации и список запасных частей

  Токарный станок по металлу (38 стр.)

• Токарный станок Jet BP-1248H Инструкция по эксплуатации и каталог запчастей

  Тормоз коробки и чаши (8 стр. )

Сопутствующие товары для Jet BD-920N

• Jet BD-920W
• Реактивный BDB-1340A
• Реактивный BDB-919
• Реактивный BDB-929
• Реактивный БД-10ВС
• Реактивный БД-8ВС
• Реактивный БД-3
• Реактивный БД-8

• Реактивный БД-7ВС
• Реактивный BG-379
• Реактивный BGB-248
• Реактивный BGB-260-3
• Струйный BPF-16100
• Реактивный PROMAC BX-825VT
• Реактивный BP-1272
• Джет БЭ-9000ER

Загрузить с диска

Загрузить с URL-адреса

JET BDB-1340 Настольный токарный станок с ременным приводом

• Фото

Показан с дополнительной подставкой, если иное не указано в заказанном номере детали

• Краткий обзор
• Технические характеристики
• модели
• Инструменты Тьюринга
• Гарантия

Jet  BDB-1340A, Ремень, 13-дюймовый поворотный 40-дюймовый центр, 2 л. с., 1 фаза, только 230 В
имеет 2 года гарантии

• НАСТОЛЬНЫЙ СТАНОК С РЕМЕННЫМ ПРИВОДОМ 13X40 ДЮЙМОВ
• Один из самых популярных токарных станков JET теперь оснащен закрытым редуктором в стандартной комплектации.
• Закрытая конструкция редуктора обеспечивает плавную и бесшумную работу
• Быстрое и легкое изменение скорости
• Управление двигателем низкого напряжения
• Шестерни передней бабки с винтовой нарезкой снижают уровень шума
• Переключает шестерни, позволяя нарезать метрическую резьбу
• Шпиндель поддерживается прецизионными коническими роликоподшипниками.
• V-образная станина индукционно закалена и отшлифована
• Секция щелевой кровати предназначена для работы большого диаметра
• Независимый ходовой винт и подающий стержень
• Составной суппорт с Т-образными пазами и четырехпозиционный резцедержатель
• Рычаг управления шпинделем на каретке
• Автоматическая подача и заправка полностью сблокированы.
• Селекторы подачи перемещаются по желобкам
• Задняя бабка может быть смещена для точения конусов и включает дюймовую/метрическую градуированную пиноль.
• Масляный поддон в комплекте
• Сертификат испытания на допуск в комплекте
• 6-дюймовый 3-кулачковый спиральный патрон прямого монтажа с верхними реверсивными кулачками
• 8-дюймовый 4-х кулачковый независимый патрон
• 12-дюймовая лицевая панель
• Четырехсторонний инструментальный пост
• Устойчивый и следуйте за отдыхом
• Метрическая шестерня
• Центры с центральной втулкой передней бабки
• Резьбовой циферблат
• Ящик с инструментами

Подробные технические характеристики
Размер	13 х 40
Качели над кроватью (внутр.)	13
Поворот над поперечным скольжением (дюймы)	7-25/32
Качели через разрыв (In. )	18-3/4
Длина зазора (дюймы)	8
Расстояние между центрами (дюймы)	40
Отверстие шпинделя (дюймы)	1-3/8
Крепление шпинделя	Д1-4
Конус шпинделя с втулкой	МТ-5 (МТ-3)
Количество скоростей шпинделя	12
Диапазон скоростей вращения шпинделя (об/мин)	60 — 1240
Количество продольных и поперечных подач	38
Диапазон продольных подач (IPR)	0,0018-0,0374
Диапазон поперечных подач (IPR)	0,0006-0,013
Количество дюймовых резьб	38
Диапазон дюймовой резьбы (TPI)	3-1/2 — 80
Количество метрических потоков	23
Диапазон метрических резьб	0,45-10
Максимальный размер инструмента (дюймы)	5/8 х 5/8
Составной ход слайда (дюймы)	2-11/16
Перемещение поперечного скольжения (дюймы)	6-5/16
Перевозка (дюймы)	35
Ход шпинделя задней бабки (дюймы)	3-3/4
Конус в шпинделе задней бабки	МТ-3
Следите за емкостью для отдыха (дюймы)	2-3/4
Емкость люнета (дюймы)	2-5/8
Ширина кровати (дюймы)	7-3/8
Двигатель (л. с.)	2 л.с., 230 В, 1 фаза
Предварительно смонтированный (В.)	230
Вес в фунтах.)	1175
Водить машину	Пояс
Габаритные размеры (Д x Ш x В) (дюймы)	71 х 32 х 45
Стиль (Тип)	Скамья
Рост	29.0000
Длина	75.5000
Масса	1175.0000
Ширина	29.7500

JET 13 ДЮЙМОВЫЙ НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК С РЕМЕННЫМ ПРИВОДОМ
321360А	Настольный токарный станок с ременным приводом BDB-1340A
JET 13 ДЮЙМОВЫЙ РЕМЕННЫЙ ПРИВОД НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК КОМПЛЕКТЫ
321102АК	BDB-1340A с подставкой CBS-1340A
321120	BDB-1340A с конической насадкой
321111	BDB-1340A с цанговым доводчиком
321112	BDB-1340A с конической насадкой и цанговым доводчиком
НАСТОЛЬНЫЕ ТОКАРНЫЕ СТАНКИ JET С РЕМЕННЫМ ПРИВОДОМ 13 ДЮЙМОВ С ACU-RITE DRO
321121	BDB-1340A с УЦИ ACU-RITE 203S
13-ДЮЙМОВЫЕ ТОКАРНЫЕ СТАНКИ JET С РЕМЕННЫМ ПРИВОДОМ С NEWALL DRO
321130	BDB-1340A с УЦИ Newall DP700
323130	Токарный станок BDB-1340A с УЦИ Newall DP500
СТЕНДЫ СЕРИИ GHB/BDB
321443АК	CBS-1340 Подставка для BDB-1340A/GHB-1340A
НАСАДКИ ДЛЯ СТРУЙНЫХ КОНУСОВ
321442	TAK-13GH/BD, конусная насадка для моделей GHB/BDB
987000009	Плата за изменение напряжения
СТРУЙНЫЕ Цанговые ДОВОДЧИКИ
321515А	CC-BDB1340A, цанговый зажим для токарных станков серии BDB
КОМПЛЕКТЫ ИНСТРУМЕНТА ДЛЯ СТРУЙНОЙ ТОЧКИ
660200	Набор токарных инструментов из 22 предметов для 13- и 14-дюймовых токарных станков
660215	Набор токарных мини-инструментов из 12 шт. для токарных станков BDB-920
НАБОР ЦАНГ 5C
650016	Набор из 35 премиальных цанг 5-C со стойкой (1/32)
НАБОРЫ ИНСТРУМЕНТАЛЬНЫХ СТОЙОК
321431	STP-13BD, одиночный резцедержатель
650295	Набор быстросменных клиновых резцедержателей серии 200
650300	Набор быстросменных клиновых резцедержателей серии 300
650305	Набор быстросменных клиновых резцедержателей серии 400

Набор токарных инструментов из 22 предметов для токарных станков JET размером 13 и 14 дюймов — 660200

• Полный набор из 22 предметов
• Совместимость с 13- и 14-дюймовыми токарными станками серии W
• Совместимость с 13- и 14-дюймовыми токарными станками серии Bench.
• Набор состоит из следующего:
• Двухсторонняя расточная оправка 3/8 x 6 дюймов
• Двухсторонняя расточная оправка 1/2 x 9 дюймов
• Двухсторонняя расточная оправка 5/8 x 10 дюймов
• 4 шестигранных ключа
• Регулируемый держатель токарного инструмента
• Инструмент для накатки HSS с тремя парами накаток
• полумертвая точка МТ3
• Твердосплавный наконечник MT3 с мертвой точкой
• Мощный живой центр MT3
• 2 шт.
