Торус 250 сварочный аппарат: Инвертор сварочный ТОРУС-250 ЭКСТРА 95566011

СваркаРУ — Инвертор сварочный ТОРУС-250 ЭКСТРА

Каталог оборудования/Оборудование для ручной дуговой MMA сварки

Артикул:
A8310

Инвертор сварочный ТОРУС-250 ЭКСТРА предназначен для ручной дуговой сварки (ММА) и наплавки металлов штучными электродами любых типов и марок.

Инвертор сварочный ТОРУС-250 ЭКСТРА может использоваться при температурах до -40º С!

Напряжение сети — 1х200 В

Максимальный сварочный ток — 250 А (ПН 60 %)

Максимальная потребляемая мощность — 8.2 кВт

Диаметр сварочного электрода — 2.0÷5.0 мм

Масса аппарата — 5.7 кг

Гарантийный срок на аппарат — 36 месяцев

• Описание
• Характеристики

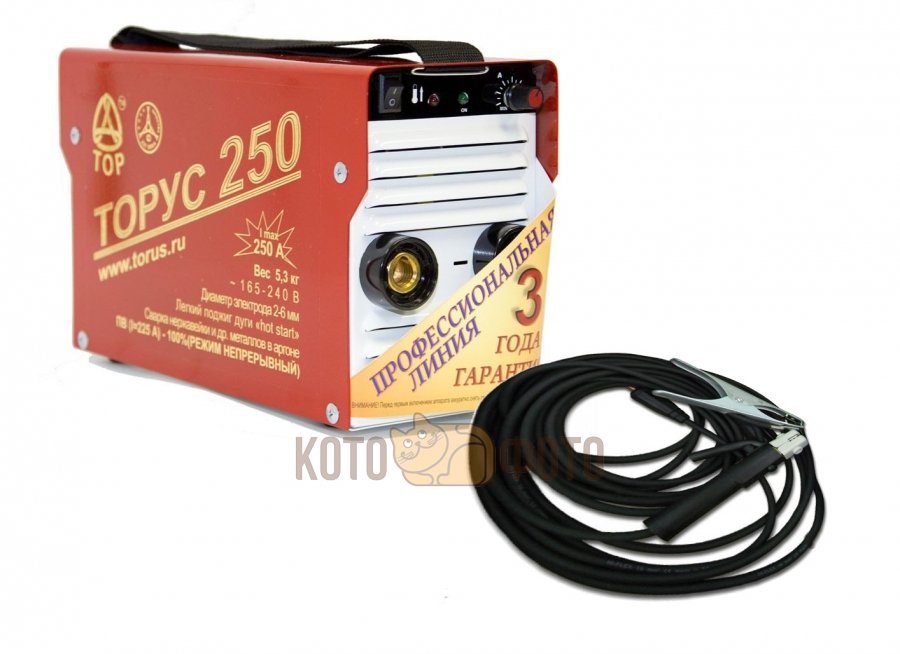

Инвертор сварочный ТОРУС-250 ЭКСТРА:

• Компактные размеры и малый вес

• Дисплей для контроля выходных параметров

• Горячий старт, антизалипание, форсаж дуги

• Возможность работать от нестабильной сети с просадкой по напряжению до 165В
• Восстановление в рабочий режим после срабатывания термозащиты за 20-30 секунд
• Мягкий режим переключения электронных ключей удлиняет срок их эксплуатации и резко снижает вероятность возникновения в них критических перегрузок
• Технический контроль и многоуровневая проверка на испытательных стендах — обязательное условие собранных сварочных аппаратов перед продажей
• Защита от перегрева

Технические характеристики:

Код ТОР	95566011
Тип	Сварочный инвертор MMA
Напряжение сети, В	1х 220
Частота сети, Гц	50
Диапазон регулировки сварочного тока, А	40 ÷ 250
Продолжительность нагрузки на максимальном сварочном токе, %	60
Максимальная потребляемая мощность, кВт	8,2
Диаметр сварочного электрода, мм	2,0 ÷ 5,0
Напряжение холостого хода, В	65
Габариты ДхШхВ, мм	330 х 125 х 190
Масса аппарата, кг	5,7
Рабочая температура, ℃	от -40 до +40
Степень защиты	IP 23S
Гарантийный срок на аппарат, мес.	36
Гарантийное и послегарантийное обслуживание	Собственный авторизованный СЦ в Хабаровске

Состав комплекта:

• Инвертор сварочный ТОРУС-250 ЭКСТРА (!без токовых вставок) — 1 шт
• Сетевой шнур — 1 шт
• Наплечный ремень — 1шт
• Инструкция — 1 шт

Инвертор сварочный ТОРУС-250 ЭКСТРА сделан на заводе сварочного оборудования ПК ТОР, г.Москва, Россия.

Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

Как выбрать сварочный инвертор

Имея частный дом или дачу, время от времени сталкиваешься с необходимостью что-то сварить. Платить за услуги сварщика каждый раз дорого, тем более, что многие работы не требуют специальной квалификации. Тогда есть желание приобрести сварочный аппарат и научиться его варить самостоятельно. Самый простой способ научиться сварке — это инверторные сварочные аппараты. Они имеют электронное управление, поэтому имеют несколько функций, значительно облегчающих жизнь начинающему сварщику. Эти агрегаты позволяют получить качественный шов даже без большого опыта. Теперь дело за малым: нужно научиться выбирать сварочный инвертор.

Как выбрать сварочный инвертор для дома или дачи, если наименований десятки?

Содержание статьи

• 1 О категориях и ценах
• 2 Определение характеристик
  • 2.1 Сварочный ток
  • 2.2 Напряжение холостого хода
  • 2.3 Напряжение питания
  • 2.4 Режим работы при максимальном токе
• 3 Дополнительные функции инверторных сварочных аппаратов
• 4 Как выбрать производителя сварочного инвертора
  • 4. 1 Китайские сварочные аппараты или?
  • 4.2 Российские сварочные инверторы

О категориях и ценах

Все инверторные аппараты ручной дуговой сварки, работающие плавящимися электродами, имеющие обозначение ММА, условно можно разделить на две большие группы:

• Бытовые — для нерегулярного использования и несложных работ . Если вы не планируете масштабное строительство, устройство понадобится вам раз в два-три месяца, чтобы что-то починить, сварить и т. д., то рабочего ресурса агрегатов этой группы достаточно. Это самые дешевые инверторные сварочные аппараты. Они стоят 3-5 тысяч рублей и производятся в Китае.
• Professional — для многочасовой ежедневной работы. Это вариант для тех, кто будет использовать инвертор на производстве или планирует масштабное строительство: построить дачу или дом, сварить металлический забор и лестницу. Стоимость этих агрегатов составляет около 300-400 долларов.

Есть и промежуточный класс — полупрофессиональный. По характеристикам и цене они примерно посередине. Это хороший выбор для тех, кто любит что-то мастерить, а также любит хороший инструмент. Все градации весьма условны, но если вы скажете продавцу, какой класс вы хотите, чтобы устройство было, он вас поймет и предложит несколько вариантов.

Ассортимент даже в обычном хозяйственном магазине может сбить с толку, а вот в специализированном….

Существуют также универсальные или комбинированные сварочные инверторы. Они могут варить в нескольких режимах, одним из которых обычно является ручная дуговая сварка. Эти агрегаты относятся к классу профессиональных, удобны своей универсальностью – некоторые могут работать как резчик, а также варить в среде инертного газа, что позволяет без проблем сваривать тонкий металл и нержавеющую сталь. Это оборудование пригодится, если у вас тоже есть машина — ремонт можно делать самому, а также готовить всякие «мелочи» по дому.

Определение характеристик

Выбор ценовой категории это хорошо, но нужно еще и технические характеристики подобрать. Для начала определимся с блоком питания. Если вы выбираете агрегат для частного использования в доме или на даче, скорее всего, вас больше устроит питание от сети 220 В. Есть еще сварочные инверторы от 380 В, но вряд ли у кого есть такие исходники дома. А если есть, выбирайте трехфазные инверторы. Их гораздо меньше, но они тоже есть.

Сварочный ток

Как выбрать сварочный инвертор по техническим характеристикам? При этом исходят из тех изделий и их толщины, с которыми вы планируете работать. В первую очередь выберите максимальный сварочный ток, который может выдать агрегат. Обозначается Imax, единицей измерения является Ампер.

Существует довольно четкая зависимость между толщиной металла, с которым вы хотите работать, и силой тока, которая потребуется для сварки. Эта зависимость представлена ​​в таблице.

Если вы собираетесь варить черный металл (уголки, швеллеры и т. п.) толщиной не более 1 см, вам достаточно того, что инвертор выдает 160-180 Ампер. Если хотя бы время от времени придется работать с большей толщиной, нужен ток до 200 Ампер. Железные листы толще 2 см в быту нигде не используются, поэтому 220-250 Ампер для дома или дачи явно многовато. Вряд ли стоит переплачивать за ненужную мощность, тогда лучше потратиться на покупку агрегата более высокого класса (или хорошей маски-хамелеона, без которой начинающему сварщику будет сложно).

Помимо сварочного инвертора вам также потребуются защитные перчатки и маска сварщика. Начинающим сварщикам рекомендуется маска-хамелеон

Минимальный ток Imin требуется при инверторной сварке тонких металлов. При необходимости сварки стали или нержавейки толщиной до 2 мм потребуется подогрев свариваемых деталей сварено как можно меньше. Здесь нужен минимальный ток. Как правило, нижний предел регулировки 10 А, но есть агрегаты, на которых меньше 30-40 А ставить нельзя. Они хороши для тех случаев, если у вас есть специальное оборудование для «деликатных» операций (например, сварочный полуавтомат).

Организация текущего регулирования также важна. Он может быть ступенчатым или гладким. Плавная регулировка лучше — она позволяет более точно подобрать режим работы для каждого металла и электрода.

Напряжение холостого хода

Эта характеристика измеряется при включенном оборудовании без нагрузки. Обозначается как Uxx, единица измерения – Вольты (В). Он определяет, насколько легко будет зажигаться сварочная дуга и насколько стабильной будет дуга. Диапазон значений 40-90 В. Чем выше заявленное напряжение холостого хода, тем легче будет сварка.

Технические характеристики сварочного инвертора Fubag in 160. Напряжение холостого хода можно описать следующим образом

Напряжение питания

Как уже было сказано, большинство инверторов работают от сети 220 В. А вот в российских сетях более-менее стабильное напряжение держится только в крупных городах. В сельской местности уже хорошо напряжение 190 В. Но инверторные сварочные аппараты хороши тем, что нетребовательны к напряжению питания. Они легко готовятся при 180-190 В, а некоторые модели даже при 150 В могут «тянуть» электрод диаметром 3 мм.

Если в вашем поселке пониженное напряжение, обратите внимание на этот индикатор. Обычно прописывается просто как «напряжение» и через тире проставляется минимальное и максимальное значение: например, 150-245 В. Иногда можно увидеть такую ​​запись: 220 В + 10%, -30%. Это означает, что машина будет нормально готовить, если напряжение питания находится в диапазоне от 154 В до 244 В (220 В — 30 % = 154 В, а 220 В + 10 % = 244 В).

Режим работы при максимальном токе

Если приходится работать при максимально возможном токе, то блоку нужно дать время на остывание. То есть пока готовишь, пока отдыхаешь. Эти интервалы отсчитываются за 10 минут, обозначаются в технических данных как «рабочий цикл при максимальном токе», измеряемый в процентах — %.

Например, если в характеристике есть ПВ при максимальном токе 40%, это значит, что из 10 минут 4 можно варить, а 6 ждать, пока аппарат остынет. Не менее 50-60% считаются нормальными характеристиками, 70% и более — хорошими.

Технические характеристики инвертора сварочного ТОР-165 МАСТЕР (Torus 165 Master)

Обратите внимание, что это требование относится только к максимальному току или близкому к нему. При средних или малых токах нет необходимости в принудительных остановках. Вам все равно придется время от времени менять электроды или положение, двигать деталь. Так что паузы будут.

Это все необходимые технические параметры. Теперь вы знаете, как выбрать сварочный инвертор по его характеристикам. Но это не все. Есть и дополнительные функции. Для новичков они могут быть очень полезны. И некоторые эксплуатационные моменты тоже могут повлиять на выбор.

Дополнительные функции инверторных сварочных аппаратов

Наличие или отсутствие сервисных функций не критично, но значительно облегчает жизнь, особенно новичку. Их набор обычно стандартный:

• «Горячий старт» HOT START — влияет на зажигание дуги. Во время розжига подается дополнительный импульс, что позволяет легко начать сварку.
• «Форсаж дуги» — ARC FORCE — при резком приближении электрода к металлу автоматически увеличивается сварочный ток. Это предотвращает прилипание электрода.
• «Антиприлипание» — ANTI STICK — отключает питание при залипании электрода, включает после отрыва. Удобная функция, особенно полезная для начинающих сварщиков.

Есть еще несколько полезных функций. Например, индикация и автоматическое отключение при перегреве. Это полезное дополнение — не всегда есть возможность уследить за временем, или индикатором перегрева. Автоматическое отключение спасает от перегорания и дорогостоящего ремонта.

Сварочный аппарат для ручной электродуговой сварки позволяет сваривать практически все металлы, кроме цветных

Обратите внимание на комплектацию: помимо сварочного аппарата обычно идет приставной трос (иногда съемный, иногда стационарный ), два сварочных кабеля — один с зажимом для крепления к детали, другой с электрододержателем. Лучше всего, если кабели будут легкими, гибкими и длинными. Но эта роскошь есть не всегда. Чаще всего рабочие кабели имеют длину около 2 метров, что не всегда удобно. При взгляде на кабели обратите внимание на то, как они заделаны, припаяны (лучше) или зажаты/свернуты.

Как выбрать производителя сварочного инвертора

Теперь вы знаете, как выбрать сварочный инвертор по техническим характеристикам. Остается самая сложная задача: выбрать марку устройства, а точнее производителя.

Китайские сварочные аппараты или?

В категории бытовых сварочных инверторов почти все агрегаты родом из Китая. Есть бренды совершенно никому не известные, есть бренды, которые работают годами и заслужили определенный авторитет. Известные китайские бренды – это, как правило, техника производства известных заводов, оснащенных современным оборудованием.

«Владельцы» бренда — европейцы, американцы и даже россияне, а производственные мощности находятся в Китае. Эта схема давно отработана и хорошо известна. Именно поэтому в последнее время в описаниях устройств появилось даже две строчки: «родина бренда» и «страна-производитель». Называть эти инверторы «китайцами» не совсем корректно, но они там производились. В общем, решать вам.

Известные на рынке китайские инверторные сварочные аппараты имеют не самые низкие цены. Но они проверены, и у большинства из них есть сеть сервисных мастерских или договор на ремонт с какими-то подобными сервисами. Вот несколько из этих брендов, которые в целом имеют хорошие отзывы:

• Сварочные инверторы Fubag (Фубаг), родина бренда Германия, производитель Китай или Франция. Серия IN собирается во Франции, а серия IR — в Китае. Допустимое отклонение напряжения питания 220 В +/- 15% (190 — 250 В).
  • Сварочные аппараты Fubag серии IN могут работать в режимах MMA и TIG (сварка в атмосфере аргона, для режима TIG необходим специальный комплект оборудования — приобретается отдельно). Цена от 11,8 тысяч рублей за устройство мощностью 16 ампер, до 18 тысяч рублей. на мощность 220 ампер.

  Инверторные сварочные аппараты серии

  • IR предназначены только для сварки MMA, они имеют функции «антиприлипание» и «горячий старт». Цена от 7 тысяч рублей. на 160 ампер и до 9,5 тысяч рублей на 220 ампер.
• Еще один представитель российских инверторов китайского производства – инверторные сварочные аппараты «Кедр».
  • Серия Cedar MMA — работа только с расходующимися электродами. Есть функция «горячий старт» и «антиприлипание». Цены от 7,5 тыс. руб. для самых маленьких (170 Ампер) и до 9.5 тыс. руб. за агрегат мощностью 220 Ампер.
  • Серия «Кедр АРК» — это агрегаты профессиональной серии, так же имеют функцию стабилизации дуги, цена от 10,5 тыс.рублей за агрегат мощностью 160 ампер, и до 28 тыс.рублей за агрегат 400 ампер .
• Инверторные сварочные аппараты Интерскол. Это еще один бренд родом из России, производящий технику в Китае. Особенность комплектации: вилка для подключения к сети в комплект не входит. Заявлено, что устройство работает с питанием от 140 до 240 В. Есть две линейки:
  • Интерскол ИСА, для ММА (ручная дуговая сварка плавящимся электродом). Цены от 6,5 тыс. руб. за устройство, выдающее 160 ампер, до 10 тыс. руб. на мощность 250 ампер.
  • Интерсокл серии ИСП — кроме сварки ММА может работать в режиме MIG/MAG (в инертных или защитных газах). Цена за ИКП 160 ампер 19 тысяч рублей, за ИКП 200 ампер — 21 тысяча рублей.
• Сварочные инверторы FoxWeld («Фоксвелд») — китайского производства. Достойная производительность, широкий выбор. Существует несколько линеек бюджетных сварочных аппаратов для дачи, работающих на пониженном напряжении.
  • FoxWeld Дачник — цена от 7,2 тыс. руб. за блок мощностью 160 А. Цифровой дисплей с крупными цифрами облегчает считывание информации. Напряжение питания 180-240 В, правда, не самые лучшие показатели на максимальном токе: скважность 40%. Напряжение холостого хода 56 В.
  • FoxWeld Corundum — При схожих общих характеристиках имеет наилучшую ВАХ: напряжение холостого хода 78 В.
  • FoxWeld Master может работать с комплектом для аргонно-дуговой сварки. PV при максимальном токе еще ниже: 35%. Есть функции «горячий старт» и «антизалипание», дожигание дуги.

Российские сварочные инверторы

В России производится мало сварочных аппаратов. Несколько лет назад появились инверторы Torus, которые соответствуют заявленным характеристикам и дают стабильную дугу. Что радует, так это долгая гарантия — 3 года. Такой период бывает очень редко, так что это уже дает надежду, что все должно работать хорошо. Есть две строки:

• Бытовая техника «Торус» — 165, 175, 200, 210 (это мощность в амперах). Цена от 13 тысяч рублей. за 165-амперную модель до 15 тыс. руб. для более мощных — 200-210 ампер, ПВ при максимальном токе 60%.
• Профессиональная линейка Torus 235 Prima, 250 Extra, Torus 255 Profi (от 17,3 тыс. руб. до 20,5 тыс. руб.), ПВ на максимальном токе 80%.

Заявленное напряжение питания 165-242 В. Обратите внимание, что сварочные кабели не входят в базовую комплектацию. Их необходимо приобретать отдельно.

Инверторные сварочные аппараты Inforce также производятся в России. Они относятся к категории профессиональных, есть всего две модели на 200 и 250 ампер. Они могут работать как в режиме MMA, так и в режиме TIG (горелка и баллоны с газом приобретаются отдельно). Плавная регулировка тока — от 50 до 200/250 ампер, соотношение работы/отдыха при максимальном токе — 60%. Цена инверторов Inforce 16-21 тыс. руб.

В Нижнем Новгороде предприятие ЭлектроИнтел производит инверторные сварочные аппараты Neon. Эта техника рассчитана на работу в суровых условиях: нормально варит при температуре от -40°С до +40°С. Аппараты универсальные — работаю и в режиме ручной дуговой сварки, и в режиме TIG. Для устройств такого типа цена очень низкая. Например, сварочный инвертор НЕОН (Neon) ВД 160 стоит 9.7 тыс. руб. Вторая модификация, которая может подойти для бытового использования (для строительства, например) Это НЕОН ВД 180 продается по цене 12,5 тысяч рублей. Устройства имеют все сервисные функции и многоплатную структуру (более ремонтопригодна, чем одноплатные аналоги). Соотношение работы/отдыха ПВ при максимальном токе — 80% (измерено при +40°С).
