Трансформатор контактной сварки: Трансформатор для точечной сварки 75 кВА-купить по низкой цене.

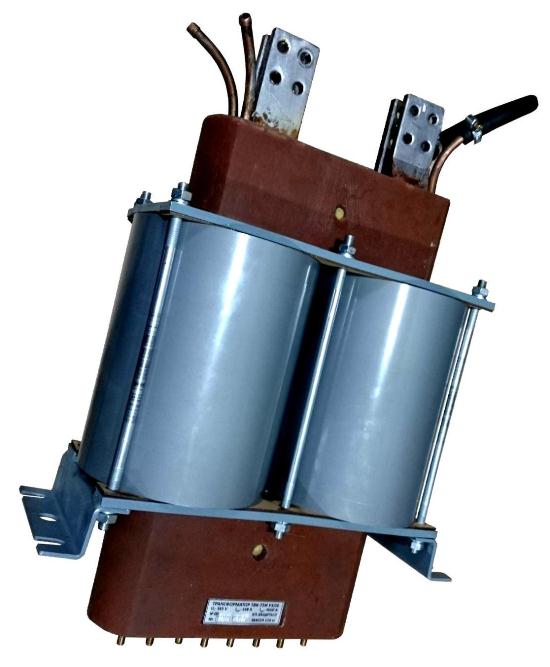

Трансформатор для машин контактной сварки ТК-401 — Трансформаторы к машинам контактной сварки — ПРОДУКЦИЯ — ООО «ЮГ-Сварка»

Трансформатор сварочный однофазный  предназначен для использования в машинах контактной сварки в качестве источника сварочного тока.

Трансформатор изготовлен в климатическом исполнении  УХЛ,  категория размещения 4 по ГОСТ 15150 со степенью защиты IР00 по ГОСТ 17516.

Трансформатор предназначен для эксплуатации в закрытых помещениях на высоте до 1000 м  над уровнем моря, воздух рабочей зоны которых соответствует  требованиям ГОСТ 123.1.005, при температуре охлаждающей воды на входе от  плюс 5до 25°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



















 ТК-301ТК-302ТК-401ТК-501
Номинальное напряжение питающей сети при частоте 50 Гц, В380380380380
Ток длительный одного вторичного витка, кА, не менее2,803,203,554,55
Ток длительный вторичный трансформатора при параллельном включении витков, кА, не менее5,606,407,109,1
Мощность при ПВ=50% на максимальной ступени регулирования, кВА, не менее4063100180
Номинальное напряжение первичной обмотки, В365365365365
Вторичное напряжение холостого хода по ступеням, В±2,5%:
13,05,07,09,6
23,65,78,010,7
34. 26,28,912,2
45,07,010,014,0
Класс изоляцииFFFF
Расход охлаждающей воды, л/мин, не менее4445
Габаритные размеры, мм:
длина184184184240
ширина470560695790
высота235235235320
Масса, кг, не более80100135260





Доставка

Возможна отправка в любой регион транспортно-экспедиционными компаниями.

Работаем с любыми АВТО, ЖД и АВИА перевозчиками: Деловые Линии, ПЭК, КИТ, Экспресс-Авто, Артис-Логистик, РАТЭК и т.д.

Гарантия

Гарантийный срок эксплуатации трансформатора — 12 месяце

Трансформаторы для контактных сварочных машин

Являются понижающими, как и для дуговой сварки.

Для повышения КПД сварки контактных машин делают трансформаторы с жесткой характеристикой и высоким КПД. Коэффициент трансформации намного выше 2-4,6. Это позволяет вторичную обмотку выполнять в виде одного витка.

Учитывают, что при контактной сварке токи во вторичной цепи от 2000-5000 А (машины малой мощности) до 150000 А (большей мощности). При воздушном охлаждении допускается j = 2…3 А/мм2. Чтобы снизить сечение обмоточных проводов, охлаждение у вторичной обмотки делают водяное, j = 30 – 50 А/мм2.

Из-за того, что параметры по толщине, подготовки поверхности и т.д. не стабильны, то для контактных машин с целью получения качественного соединения нужно предусмотреть регулирование номинальной величины U, для машин средней мощности – 8 ступеней регулирование напряжение на второй обмотке.

Расчетное номинальное напряжение на 7-ой ступени, 8-ая ступень максимальная.

Для изменения вторичного напряжения используют секционирование первичной обмотки.

Такой тип соединения принимают для машин малой мощности.

Для машин с высокой мощностью секционирование не позволит получить повышение напряжения превышающего Uсети.

KT = 160; I2MAX = 16000 A

I1min = 50 A

W2max→U2min; Wmin→U2max

Для того, чтобы облегчить ремонт трансформатора, улучшить условия охлаждения первичной и вторичной обмотки и равномерно нагрузить рабочее сечение отдельных секций трансформатора, для контактных машин делают с дисковыми обмотками.

Схема секционирования первичной обмотки, обеспечивающая подключение отдельных секций как последовательно, так и параллельно. Если первичную обмотку разбить на секции, то число витков можно регулировать не только уменьшая или увеличивая их количество, но и включая их последовательно или параллельно.

Если все секции включены последовательно, будем иметь наибольшее W1, W1→I2min.

Если все секции включены параллельно, то W1(8)→I2max.

При последовательном включении замыкают клеммы выключателя 1. При параллельном замыкают 2,3. I, III, V – одна параллельная ветвь; II, IV, VI – вторая параллельная ветвь.

При замыкании 2 и 3 последовательно замыкаются витки секции I, III, V и II, IV, VI, при этом число витков минимально, максимальный ток первичной и вторичной обмотки, но по сечению ток распределяется параллельно, следовательно, уменьшается сечение шин и провода в 2 раза. Существуют комбинации подключения контактов 1,2 и 3. Часть витков секции может быть подключено параллельно, а часть последовательно, в результате мы будем иметь промежуточное значение.

N1→I – VI посл.
N2→I-II, IV-V
N8→I,II,V
II,IV,VI

Сечение первичной и вторичной обмотки определяется длительными (расчетными) токами I1длит и I2длит

I1H можно вычислить как

Сечение магнитопровода трансформатора:

Sмагн = E1(h2):(fwrB4,44)

Можно менять напряжение от максимального до минимального через 7 ступеней:

I1=

При использовании секционной обмотки, некоторые секции будут работать с отличием от того, как они работают, когда включены последовательно или параллельно.

Рассчитать число витков в секции первичной обмотки, рассчитывают количество витков в каждой длине.

Определить число витков первичной обмотки можно:

Ip(1)=

Kt=

Sw2=

Количество дисков во вторичной обмотке выражается в зависимости от мощности трансформатора.

Последний расчет трансформатора заключается в расчете сечения магнитопровода.

, см

, см

, где

B – то, что сердечник набран из пластин, а не моно материал.

Kз = 1,04 – 1,06

Также по теме:

Пневмооборудование. Пневмоаппаратура контактных машин.

Сварка под слоем флюса. Дуговая сварка с флюсовой защитой.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
  3. Выберите  По умолчанию .
  4. Нажмите  Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ редактирования файла .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
  3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

  1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
  2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
  3. При необходимости отредактируйте файл.
  4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Сварочные трансформаторы SPATZ+ для контактной точечной сварки

Сварочные трансформаторы преобразуют первичное высокое напряжение в низкое напряжение с высоким током во вторичной обмотке.
Рабочий цикл трансформаторов ограничен тепловой нагрузкой и обычно указывается в процентах от мощности трансформатора.
время цикла. Действующий ток короткого замыкания определяет максимальный ток. Сварочный трансформатор является ключевым компонентом источников питания RSW.

С нашими трансформаторами SPATZ+ мы предлагаем вам решения для высокочастотных,
среднечастотный, переменный ток и специальные приложения. Благодаря нашему многолетнему опыту в области контактной точечной сварки,
Наши трансформаторы отличаются надежностью, качеством и производительностью.

SPATZ+ Среднечастотный (MF)

SPATZ TI-60R

Обмотки: 70
S N (50 % ED): 60 кВА
У 1Н : 500 В
У 20 : 6,4 В пост. тока
I 2N (20 % ПВ): 9,4 кА
Вес: 16 кг (35,3 фунта)

СПАЦ ТИ-120Р

Обмотки: 50
S N (50 % ED): 120 кВА
У 1Н : 500 В
У 20 : 9,3 В пост. тока
I 2N (20 % ПВ): 14,5 кА
Вес: 25 кг (55,1 фунта)

SPATZ+ Высокочастотный (ВЧ)

СПАЦ Т1

Соотношение: 1:58
S N (50 % ED): 50 кВА
У 1 : 500 В
У 20 : 10 В пост. тока
I 2 : 9 кА
Вес: 10 кг (22 фунта)

СПАЦ T1X

Соотношение: 1:46
S N (50 % ED): 50 кВА
У 1 : 500 В
У 20 : 12 В пост. тока
я 2 : 12 кА
Вес: 10 кг (22 фунта)

SPATZ+ Переменный ток (AC)

SPATZ TW-20R

Обмотки: 120
S N (50 % ED): 20 кВА
У 1Н : 400 В
У 20 : 3,3 В переменного тока
I 2N : 4,2 кА
Вес: 31 кг (68,3 фунта)

СПАТС TW-40R/500

Обмотки: 34
S N (50 % ED): 36 кВА
У 1Н : 560 В
У 20 : 16,5 В перем. тока
I 2N : 6 кА
Вес: 12 кг (26,5 фунтов)

SPATZ+ Трансформаторы специального назначения

В области специального применения у нас есть широкий спектр трансформаторных решений для вашего
конкретные задачи. Свяжитесь с нами.

Для получения дополнительной информации, пожалуйста, свяжитесь с нашей службой поддержки клиентов по телефону
[email protected].

Трансформаторы SPATZ+ сочетаются со сварочными таймерами SPATZ+.

Мы будем рады проконсультировать вас по выбору подходящих решений для вашего
индивидуальные сварочные задачи и сообщить вам о нашем портфолио обучения.

Published by admin
