Сварочный трансформатор — 105 фото разновидностей трансформаторных аппаратов

В наше время сварочное дело перестало быть уделом избранных. Сейчас сварочное оборудование можно встретить не только на производстве, но и в дачных домовладениях. Самыми популярными считаются трансформаторные аппараты переменного тока.

Краткое содержимое статьи:

Конструкционное решение трансформаторного оборудования

Устройство сварочного трансформатора достаточно простое – это пара обмоток, намотанных на сердечник. Одна из них первичная, а вторая – вторичная.

Принцип работы аппарата трансформаторного типа состоит в понижении входящего напряжения. Сила тока при этом может составлять порядка 700А, что позволяет осуществлять сварку металлических конструкций. Такой принцип действия характерен для всех разновидностей трансформаторного оборудования.

Хотя сегодня, при использовании современных разработок и технологий удалось добиться создания более идеальных и эргономичных вариаций трансформаторов.

Разновидности трансформаторных аппаратов

Все сварочные трансформаторы принято делить на три вида, у каждого из которых свои сильные и слабые стороны. Выбирая аппарат для сварки трансформаторного типа, нужно знать, чем одна разновидность отличается от другой.

Как показывают фото сварочных трансформаторов, они могут быть:

С минимальным и нормальным магнитным рассеиванием.
С повышенным магнитным рассеиванием.
Тиристорными.

Технические характеристики

Независимо от типа для каждого трансформатора характерен набор конкретных характеристик, определяющих эффективность и качество его работы, а также удобство эксплуатации. Выбирая агрегат, нужно знать, что означает каждая характеристика сварочного трансформатора.

Маркировка. Это первое, на что надо обратить внимание. Маркировка – это зашифрованная запись базовых параметров. Первая буква обозначает источник питания, вторая указывает на тип сварочных работ, а третья – на метод. Четвёртая и пятая – это тип внешней характеристики и число постов.

Значение номинальной силы электрического тока – это 1 или 2 цифры, округлённые до десятых или сотых. Два или одно последних цифровых обозначения – это регистрационный номер.

Далее буквами обозначается допустимые температурные условия. Цифра в конце указывает на уместное расположение. I- значит допустима работа устройства на улице, II – под навесом, III – в неотапливаемой комнате, IV – в помещении с отоплением.

Диапазон регулировки тока. Это одна из главных характеристик любого трансформаторного устройства. Первое, что она обозначает — это то, что регулирование тока возможно, а второе – это наибольшую возможную величину силы тока. Все вместе указывает на возможность применять электроды разных размеров.

Диаметр электрода. Зависит от силы тока оборудования.

Напряжение в электросети. Данная характеристика показывает, какое напряжение обязано быть в сети, чтобы трансформатор нормально работал.

Номинальный ток сварки и рабочее напряжение. Эти параметры очень важны. Номинальный ток – это наибольший показатель тока, который может выдать агрегат. А номинальное напряжение — напряжение, требуемое для того, чтобы сварочная дуга была в устойчивом состоянии.

Продолжительность включения. Это время, которое аппарат трансформаторного типа может находиться в режиме сварки. Данный показатель не оказывает особого влияния на выбор сварочного оборудования.

Потребляемая мощность. Обозначает количество энергии, требуемой для 1 часа работы агрегата. Предпочтительнее остановить выбор на устройстве с минимальным параметром мощности потребления.

КПД. Чем больше данное значение, тем лучше.

Напряжение холостого хода. Оно отвечает за сварочную дугу. Чем оно выше, тем проще создаётся дуга.

Число рабочих мест. Это число человек, которые могут одновременно заниматься сваркой от данного устройства.

Система охлаждения.

Вес и габариты сварочного аппарата.

Начинающему малоопытному сварщику достаточно непросто выбрать подходящую модель сварочного трансформатора, ведь типов аппаратов для сварки довольно много. Поэтому, чтобы сделать правильный выбор, важно знать значение каждой технической характеристики. Если у вас возникли трудности, то лучше обратиться за советом к профессионалу.

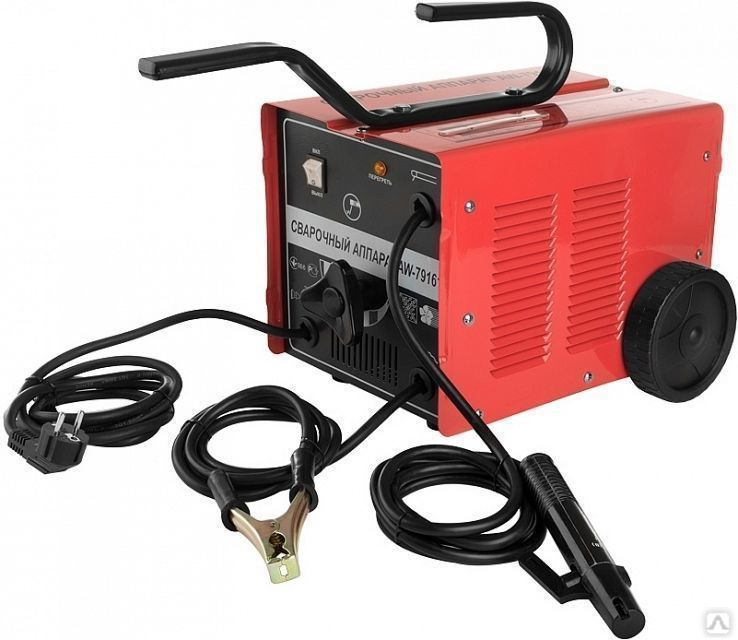

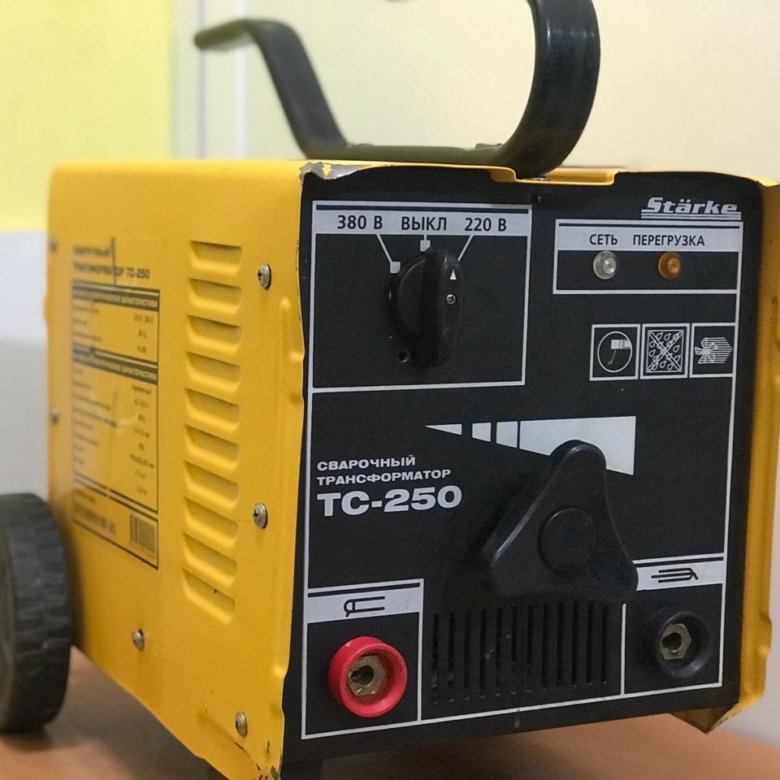

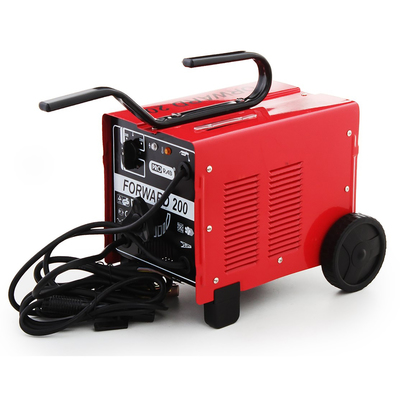

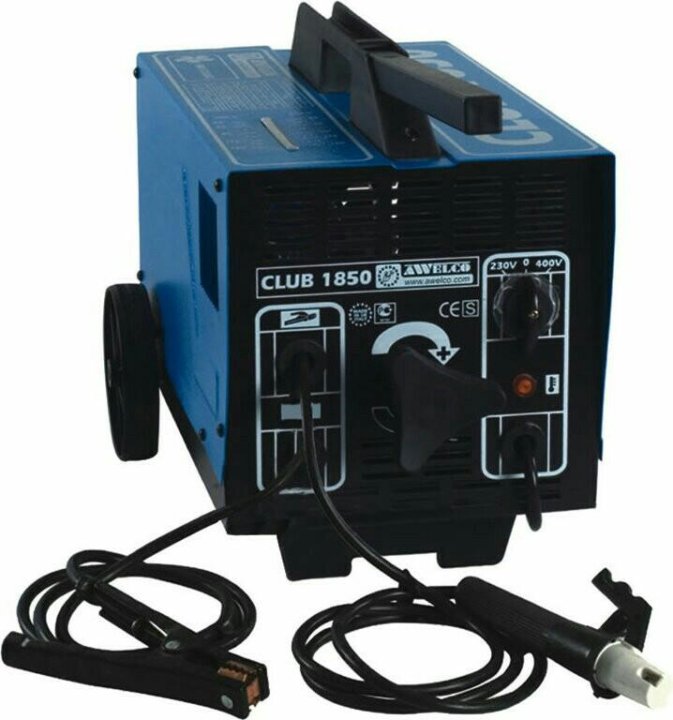

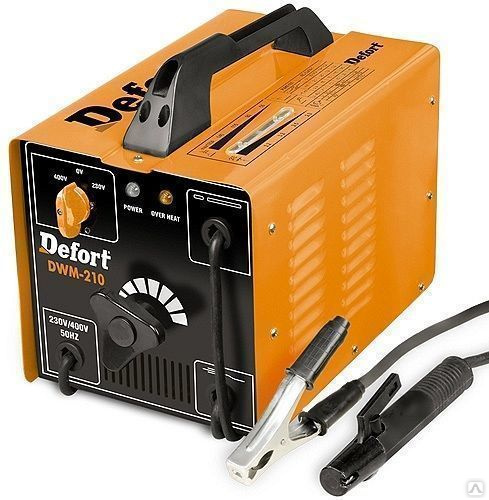

Фото сварочного трансформатора

Также рекомендуем посетить:

Костюм сварщика
Типы сварочных аппаратов
Как залудить паяльник
Сварочный стол
Сварочный аппарат своими руками
Сварочный полуавтомат
Сварочные провода
Сварочные электроды
Плазмотрон
Как паять
Сварочный аппарат для дома
Споттер
Как запаять радиатор
Сварочная проволока
Сварочная горелка
Сварка полипропиленовых труб
Газовая сварка
Сварочный аппарат
Плазменный сварочный аппарат
Сварочные работы
Точечная сварка
Дуговая сварка
Как варить алюминий
Сварочная маска
Электрододержатель
Какой сварочный аппарат выбрать
Холодная сварка
Сварочный инвертор
Как сварить металл
Сварочное оборудование

Что лучше: сварочный трансформатор или инвертор?

Перейти к контенту

На чтение: 2 минРубрика: Оборудование

Содержание

Может сварочный инвертор?
Достоинства сварочного аппарата инвертора
Недостатки сварочного аппарата инвертора
Достоинства сварочного трансформатора
Недостатки сварочного трансформатора

Современный рынок сварочных аппаратов изобилует предложениями, и перед потребителями стоит вопрос: какой выбрать аппарат? Одними из самых распространенных типов аппаратов являются трансформаторные. Все большую популярность набирают инверторные машины. В данной статье рассмотрены достоинства и недостатки трансформаторов и инверторов.

Содержание

Большой выбор промышленных масляных, сухих трансформаторов, трансформаторов ТМ, ТМН, ТМЗ, ТМГ можно купить на сайте официального дилера кентауского трансформаторного завода — https://elkabtrans.ru/. В каталоге компании Элкаб Транс присутствуют все требуемые комплектующие для модернизации и ремонта оборудования, а также силовые подстанции.

Достоинства сварочного аппарата инвертора

Небольшой вес
Небольшие габариты
Легкость и плавность регулирования сварочных параметров (тока, напряжения и др.)
Высокая устойчивость горения дуги
Наличие дополнительных функций, облегчающих процесс сварки (anti-stick, arc force hot start и др.)
Высокий КПД и коэффициент полезного действия

Недостатки сварочного аппарата инвертора

Недопустимость перегрева
Сложность ремонта
Восприимчивость с сырости, холоду, пониженному напряжению, грызи, пыли

Или лучше сварочный трансформатор?

Достоинства сварочного трансформатора

Высокая надежность оборудования
Высокая долговечность
Без проблем сочетается с осциллятором (TIG сваркой)
Устойчивость к перепадам напряжения
Легкость ремонта

Недостатки сварочного трансформатора

Трудность регулировки тока и напряжения
Большой вес оборудования
Большие габариты
Устойчивость дуги хуже, чем у инверторных источников

Если сравнить достоинства и недостатки инвертора и трансформатора, то явное преимущество будет на стороне инвертора. Если сравнивать по стоимости оборудования, то трансформатор будет на высоте. Тем не менее, экономичность инвертора полностью окупает затраты на его покупку.

В ремонте трансформаторная оборудование намного проще и дешевле, чем инверторная техника. Но, за счет меньших габаритов и веса, инвертор можно просто повесить на плечо, чего не сделаешь с трансформатором в силу его тяжести.

Какой бы аппарат Вы ни выбрали, не стоит забывать о том, что успех дела в конечном итоге зависит от опыта и мастерства сварщика.

Рейтинг

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

Сварочные трансформаторы

— ваш электрический дом

Большинство доступных в настоящее время источников питания переменного тока Поэтому трансформатор для сварки используется чаще, чем мотор-генератор. Кроме того, двигатель-генератор должен постоянно находиться в рабочем положении во время сварки. Рис. Использование сварочного трансформатора

В то время как вторичный имеет большую площадь поперечного сечения и меньшее количество витков. Это обеспечивает очень высокий ток и меньшее напряжение во вторичной обмотке.

Один конец вторичной обмотки соединяется со сварочным электродом, а другой конец соединяется со свариваемыми деталями. Из-за контактного сопротивления между электродом и свариваемыми деталями при протекании очень высокого тока I ² R выделяется тепло. Это тепло очень велико. Под действием этого тепла кончик электрода плавится и заполняет зазор между двумя частями.

Обмотка, используемая для сварочного трансформатора, является высокореактивной, или может быть добавлен отдельный реактор последовательно со вторичной обмоткой.

1.1 V-I Characteristics

Volt ampere characteristics for a welding transformer is as shown in the Fig. 2.

Fig. 2 Volt ampere characteristics for a welding transformer

1.2 Дроссели, используемые со сварочным трансформатором

Сварочный трансформатор можно использовать с различными реакторами для управления дугой. Различные методы такого контроля:

i) Дроссель с отводами : В этом случае выходной ток регулируется отводами на дросселе. Это имеет ограниченное количество текущих настроек.

Рис. 3 Реактор.
Когда расстояние между катушками большое, получаемый ток меньше.
Рис. 4 Реактор с подвижной катушкой
Это регулирует шунтированный поток и, следовательно, изменяется выходной ток.
Рис. 5 Магнитный шунтирующий реактор Чем больше вставка сердечника, тем больше реактивное сопротивление и меньше выходной ток.
Рис. 6 Непрерывно изменяющийся реактор
В) Насыщенный реактор:
Реактор Реактор корректируется путем изменения значения. возбуждение, полученное от постоянного тока управляемый преобразователь. Больше постоянного тока токов, реактор приближается к насыщению. Это изменяет реактивное сопротивление реактора и, следовательно, изменение тока.
Рис. 7 Реактор насыщения
Производство: лазер с ЧПУ, гидроабразивная резка, плазма, сварка | Как рассчитать количество витков, необходимых для сварочного трансформатора? | Практик-механик
РадиумПринс
Пластик
31 марта 2019 г.
Итак, у меня завалялся большой трансформаторный сердечник, который я купил на гаражной распродаже. Я хочу подключить его, чтобы он работал как импровизированный сварочный аппарат переменного тока. Для начала я решил просто подключить его так, чтобы он выдавал необходимую силу тока только для одного типа электрода, 1/8 дюйма 6013s.
Итак, вот моя проблема: я знаю, что ток, необходимый на рабочем конце, 80-130 А. Я также знаю, что входное напряжение в первичную обмотку составляет 220 В. Мне нужно спланировать количество витков как в первичной, так и во вторичной, для этого мне нужно знать соотношение В вх/ В вых или отношение I вх / I вых.
Я понимаю, что в реальных сварочных аппаратах для поддержания постоянного тока электроника внутри сварочного аппарата постоянно контролирует ток и при необходимости регулирует напряжение, чтобы поддерживать его на заданном уровне.
Но я пока не хочу вдаваться во все это колдовство электроники. Я просто хочу сделать простое предположение о том, какое напряжение требуется во вторичной обмотке, чтобы поддерживать дугу на уровне 125 ампер. Как я могу это рассчитать?
TL;DR Пытаюсь подключить импровизированный сварочный аппарат. Входное напряжение в первичной обмотке 220 Вольт. Мне нужно рассчитать напряжение, необходимое во вторичной обмотке трансформатора, чтобы он поддерживал дугу при токе 125 ампер с 1/8-дюймовым стержневым электродом 6013. Как мне рассчитать это необходимое напряжение?
Вам нужно знать количество витков на вольт на первичной обмотке, а затем использовать это для расчета количества витков на вторичной обмотке для создания необходимого напряжения, которое обычно составляет 55 или 80 в зависимости от стержня.
Поскольку вы не знаете количество витков на вольт на первичной обмотке, измерьте его, временно намотав несколько витков, аккуратно продев отрезок провода, и измерьте полученное напряжение, используйте это значение для расчета TPV и, следовательно, включите вторичную обмотку.
Пока вы занимаетесь намоткой сердечника, взгляните на руководство для сварочного аппарата Miller Diaarc.
Он имеет третью обмотку для дросселирования магнитного потока, что дает вам необходимое управление
, не делая сердечник подвижным.
На этой странице рассказывается, как рассчитать минимальное количество первичных витков, которое может выдержать сердечник без насыщения. Зная это, вы будете потреблять около 25 В под нагрузкой. Типичные сварочные аппараты имеют гораздо более высокие напряжения без нагрузки, потому что они используют шунтированные сердечники или реакторы насыщения или некоторую их комбинацию, чтобы заставить его вести себя как источник постоянного тока, а не постоянного напряжения.
Лучше всего использовать большой охлаждающий вентилятор и анемичную вторичную обмотку с напряжением, превышающим 25 В, чтобы сопротивление упало до 25 В при полной нагрузке. Используйте несколько кранов для управления силой тока. В качестве альтернативы, сделайте обмотки для тяжелых условий эксплуатации и добавьте какой-нибудь резистор (полоса стальных изделий). В любом случае вы получите ограниченный диапазон, в котором он ведет себя как источник питания постоянного тока.
Еще одна вещь, которую можно попробовать, это просто слепо магнитно шунтировать трансформатор до тех пор, пока вы не получите хорошее ограничение по току, и отказаться от резистора. Полностью методом проб и ошибок, и никоим образом не гарантируется.
Если бы я предположил, не выполняя никаких расчетов и не видя вашего ядра, вам нужно около 120 витков на первичную обмотку, что даст вам около 1,2 Тесла в сердечнике и 25 витков на вторичной обмотке для 50-вольтового выхода без нагрузки, с несколькими нажатиями. Дополнительные повороты здесь оставляют место для экспериментов, если вы можете вписаться. Первичный и вторичный должны быть такого размера, чтобы занимать одинаковое количество места на ядре. Намотайте первичную обмотку над вторичной с зазором между ними, чтобы набить стальными пластинами, чтобы они действовали как шунт, ограничивающий магнитный ток. Если шунты не позаботятся об этом полностью, вам нужно будет добавить сопротивление последовательно с выходом около 0,2 Ом макс. При размещении катушек важно рассчитать длину, а затем сопротивление провода, чтобы убедиться, что оно меньше, чем сопротивление дуги.
50 В — это низкое напряжение холостого хода для дуговой сварки. Вы можете увеличить это и добавить больше шунтов/сопротивлений, но ваша эффективность будет хуже. Как я уже говорил, вы получите только около 40-50% эффективности.
Это не так просто, источник дуговой сварки работает на основе постоянного тока, чтобы сделать так, чтобы сердечник был такой же ключевой частью конструкции, как и обмотка, и от того, как он насыщается, необходимо, чтобы он работал.
Без постоянного тока вы получите что-то более похожее на постоянное напряжение, это напряжение зависит от длины дуги, затем ток увеличивается, когда дуга становится короче, и значительно уменьшается, когда дуга становится длиннее. Поскольку нагревательный эффект дуги вызывается только током, а не напряжением, это становится серьезной проблемой и делает ваш сварочный аппарат практически непригодным для использования.
17 лет Я купил у своего тогдашнего работодателя (Mullards) лом большого трансформатора, отрезал вторичную обмотку, не нарушая пластин, затем намотал на какой-то толстый медный провод, который я купил как голую медь, повесил трубку и нанес несколько слоев. полиуретанового лака. Когда он полностью высох, я намотал себе вторичную обмотку на 55 вольт, аккуратно намотав нить на шпульку.
Я использовал этот самодельный трансформатор, чтобы вварить днище в свой 1959 Лягушачий-Глазый Дух. Это было нелегко, многому пришлось учиться, но я справился, и я случайно узнал, что этот автомобиль ВСЕ ЕЩЕ едет по дороге, в котором участвует друг моего школьного друга.
17 лет Я купил у своего тогдашнего работодателя (Mullards) лом большого трансформатора, отрезал вторичную обмотку, не нарушая пластин, затем намотал на какой-то толстый медный провод, который я купил как голую медь, повесил трубку и нанес несколько слоев. полиуретанового лака. Когда он полностью высох, я намотал себе вторичную обмотку на 55 вольт, аккуратно намотав нить на шпульку.
Я использовал этот самодельный трансформатор, чтобы приварить поддон к моему Frog-Eyed-Sprite 1959 года. Это было нелегко, многому пришлось учиться, но я справился, и я случайно узнал, что этот автомобиль ВСЕ ЕЩЕ едет по дороге, в котором участвует друг моего школьного друга.
