Как правильно использовать зажимы для тросов: особенности монтажа и варианты крепления

Дата публикации: 28.04.2018

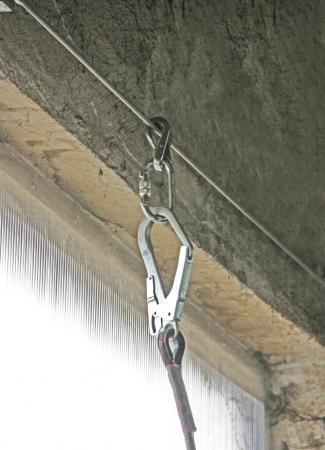

Всегда нужно знать заранее, как закрепить трос для правильного его дальнейшего использования. Чтобы выполнить такое мероприятие, требуются специальные зажимы, способные скреплять концы крепких канатов, изготовленных из металла. Применяя такое простое изделие, каким является клиновой зажим, получится без особых проблем выполнить на конце троса необходимые для его комфортной эксплуатации петли.

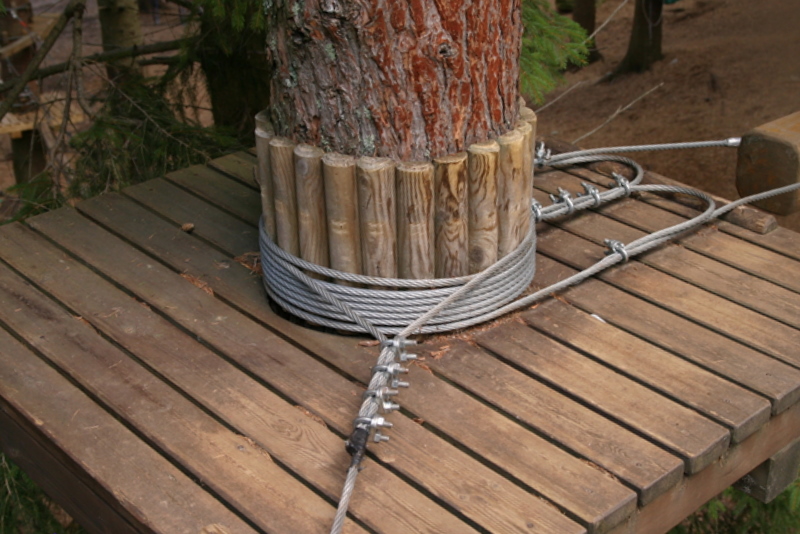

Традиционный вариант использования зажимов — необходимость закрепить к надежной конструкции металлический канат, чтобы выполнить требуемые действия со значительными нагрузками. Обеспечить выдерживание металлическим тросом всех прилагаемых нагрузок позволяет зажим, но только при условии, что производитель выпустил изделие, отвечающее всем установленным стандартам.
Каждое такое изделия отличается особенной конфигурацией, но в целом они весьма схожи между собой конструктивно. Обобщая, можно утверждать, что любой зажим имеет металлическую дугу, на концы которой заворачиваются шестигранные гайки. Рассматривая на фото различные варианты зажимов, можно убедиться, что конструктивно такое приспособление чрезвычайно простое.
Профессионалы утверждают, что качественную фиксацию каната способны обеспечить максимум три зажима. Они надежно сцепляют концы металлического троса, гарантируя необходимую безопасность при выполнении любых действий с канатом.
Когда стальной трос испытывает увеличенную нагрузку, для его закрепления требуются иные изделия, способные более надежно выполнять фиксацию окончания каната. При этом увеличение числа зажимов совершенно не способно гарантировать безопасное закрепление.

С целью получить действительно качественные зажимы, предприятия-производители применяют для их изготовления высокопрочную сталь. Чтобы придать изделию максимальную надежность, его поверхность непременно требуется покрывать особым защитным покрытием, в качестве которого традиционно выступает гальваническое оцинкование.
 Применяя такой метод защиты, получится обеспечить для изделия гарантированную устойчивость перед агрессивным воздействиям атмосферы, ржавчиной, окислением. Оцинкованный зажим — наиболее прочное соединение, используемое для металлических канатов.

Заводы-производители сейчас выпускают несколько модификаций канатных зажимов:

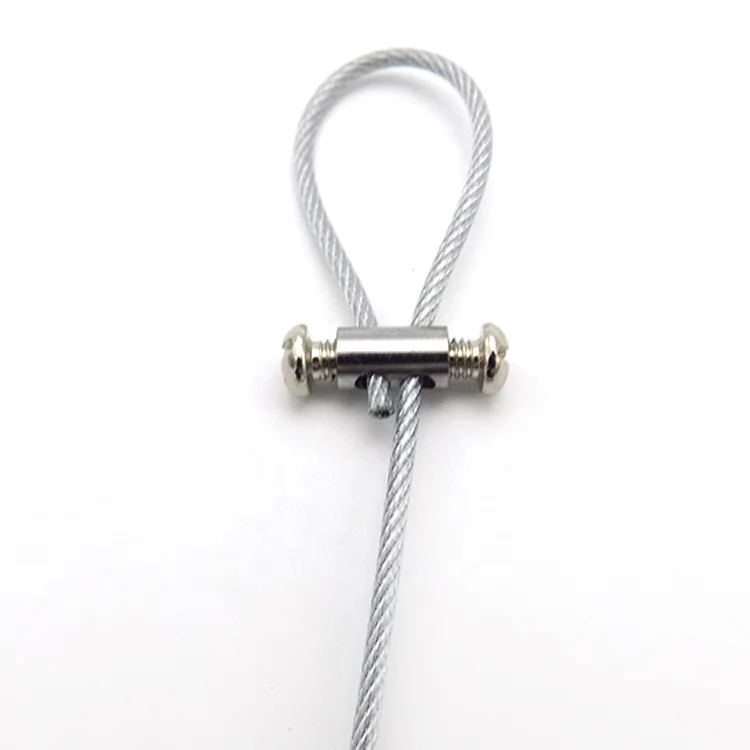

• Обжимной тросовый зажим.

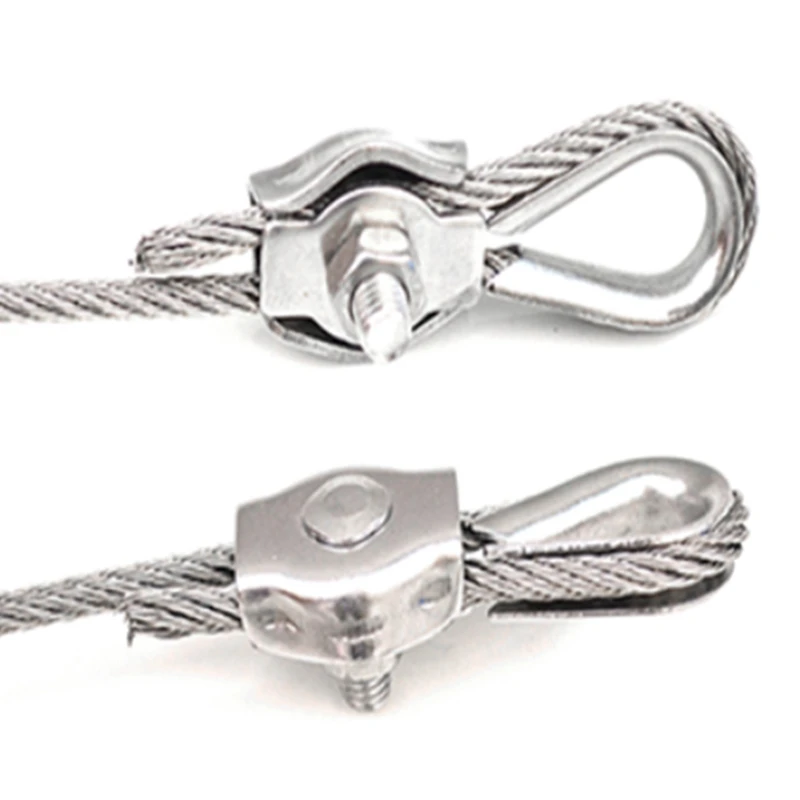

• Одинарные изделия. Это самые распространенные модели. При их изготовлении предприятия применяют оцинкованную сталь. Внешне такое изделие имеет вид петли, закрывающей сам зажим. Для фиксации требуется использовать расположенное у основания всей конструкции крепление. Стоит учитывать, что такие модели относятся к бытовым приспособлениям, поскольку они не способны выдерживать слишком большие нагрузки.
• Плоские модели. Чтобы их изготовить, производители используют углеродистую сталь, отличающуюся повышенным показателем предела прочности. Чтобы сделать изделие более надежным, его покрывают тонким слоем оцинковки. Традиционно диаметр таких зажимов не превышает значения в 40 мм. Визуально конструкция выглядит, как две пластины, соединяемые между собой болтами на гайках.

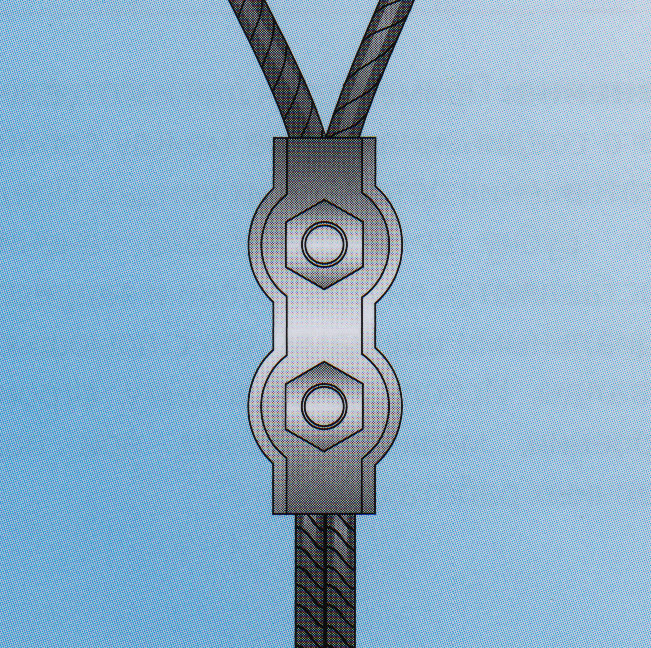

• Двойные канатные зажимы.
• Дугообразные зажимы. Визуально они напоминают слегка вогнутый цилиндр. Он соединяет концы тросов при помощи пары болтов, расположенных на конце изделия. Применяют такие приспособления при необходимости соединить отдельные канаты из металла, но конструкция этих зажимов разрешает выполнять из тросов и петли.

Как длина зажимов, так и их диаметр встречаются разными. Классифицируют изделия обычные, а также усиленные. Для их производства используют разный материал: медь и алюминий, оцинкованная и обычная сталь.
При использовании любых зажимов, которыми фиксируется металлический канат, запрещено категорически изменять начальную форму фиксатора, применяя отбойный молоток либо сварочное оборудование. Такое мероприятие не только испортит изделие, но и гарантированно ухудшит качество закрепления тросов.
Инструкция по выполнению надежной фиксации канатов предельно простая: изделие, которым предполагается выполнить крепление, требуется устанавливать таким образом, чтобы соединительная перемычка располагалась на той стороне троса, нагрузка на которую будет основной.

Приобретая любой вариант фиксатора, непременно обращайте особое внимание на его качество исполнения. О нем свидетельствуют такие технические параметры:
• На изделии четко видна маркировка, ее легко разобрать, не используя оптические приспособления.
• Поверхность зажима идеально гладкая. Отсутствуют на нем трещины либо сколы.
• Изделие отвечает характеристикам, которые обозначены для канатов, которые требуется зафиксировать.
Даже у хорошего, действительно надежного, изготовленного в соответствии с требованиями зажима стоимость не высокая. Хотя конструкция такого изделия необычайно простая, перед его использованием профессионалы настоятельно рекомендуют потребителям изучить подробную инструкцию, касающуюся требований по монтажу. Любое изделие отличается такими специфическими нюансы, подозревать о которых иногда даже не получается.


Как крепить трос зажимами — чем зажать тросик?

Содержание

• Как выбрать зажимы для троса – современные типы зажимов и особенности их применения
• Для чего используются зажимы для троса
• Из чего производят зажимы для каната из стали
• Какие бывают зажимы
• Как правильно выбрать зажимы для троса
• Фото зажимов для троса
• Простой самодельный зажим для троса
  • Публикации по теме:

Как выбрать зажимы для троса – современные типы зажимов и особенности их применения

Как правильно закрепить трос, чтобы он мог использоваться по предназначению? Для этого необходимо взять специальные зажимы, которые помогут скрепить крепкие канаты, произведенные из стали или металла. При помощи такого изделия, как клиновой зажим для стального троса можно без проблем сделать необходимые петли на окончании каната.

Для чего используются зажимы для троса

Изначальное использование зажимов (в том числе и алюминиевого зажима для троса) – это закрепить металлические канаты, при проведении необходимых работ с огромными нагрузками. Для того чтобы металлические канаты выдерживали все нагрузки, которые на них делают, необходимо, чтобы производители выпускали зажимы, сделанные согласно установленных стандартов.

Все изделия имеют определенную конструкцию, по которой зажимы выглядят следующим образом: металлическая дуга и парочка шестигранных гаек на ней. Глядя на фото зажимов для троса, можно увидеть, что само приспособление очень простое.

Специалисты утверждают, что для качественной фиксации необходимо использовать не более трех зажимов. Это позволит хорошо сцепить металлический трос и обеспечить необходимую безопасность.

При увеличенной нагрузке на стальные канаты необходимо использовать другие, более надежные фиксирующие изделия. Увеличение количества зажимов для троса не обеспечит лучшую фиксацию канатов.

Из чего производят зажимы для каната из стали

Для того, чтобы получить качественные зажимы, производитель использует высокопрочную сталь. Для придания большей надежности, поверхность изделия обязательно необходимо покрывать специальным защитным покрытием – гальванической оцинковкой.

Используя оцинковку можно сделать все изделия более устойчивыми к агрессивным воздействиям окружающей среды, ржавчине и коррозии. Оцинкованный зажим для троса считается одним из наиболее прочных.

Какие бывают зажимы

Производители выпускают несколько вариантов зажимов:

• Плоские модели. Для из производства берется углеродистая сталь с повышенным показателем прочности. Для надежности их покрывают слоем оцинковки. Диаметр изделия может варьироваться от двух до сорока миллиметров. Визуально похожи на две пластины, которые соединяются при помощи болта и гайки.
• Одинарные изделия. Считаются самыми популярными моделями. Для их изготовления производитель использует оцинкованную сталь. Визуально они похожи на петлю, которая закрыта. Для фиксации используются крепления у основания конструкции. Считаются бытовыми моделями и рассчитаны на не очень тяжелые нагрузки.
• Дугообразные зажимы. Внешне изделие похоже на цилиндр, который немного загнули. Тросы соединятся им при помощи двух болтов, которые находятся у окончания зажима. Используются в случае фиксации пары отдельных металлических канатов. В случае необходимости, конструкция зажимов позволяет сделать петли из них.
• Зажим для троса обжимной.
• Двойные зажимы для тросов.

Длина, как и диаметр могут быть разными. Все зажимы делятся по своей классификации на обычные и усиленные. Материал, из которого они производятся тоже разный – используется медь, сталь, алюминий, оцинкованная сталь.

Используя зажимы для металлических канатов, категорически запрещается менять форму фиксатора сваркой или же используя отбойные молотки. Это испортит изделие и может ухудшить качество фиксации канатов.

Как использовать зажим для троса – краткая инструкция: изделие для крепления тросов нужно установить так, чтобы на стороне троса, которая несет всю нагрузку на себе, оказалась соединительная перемычка.

Как правильно выбрать зажимы для троса

Выбирая фиксаторы обращайте внимание на качество. О хорошем качестве свидетельствуют следующие технические характеристики:

• На изделии нанесена четкая маркировка, которую легко разобрать невооруженным глазом.
• Поверхность идеально гладкая. На ней нет сколов, трещин.
• Все изделия имеют параметры, которые прописаны в характеристиках канатов, нуждающихся в фиксации.

Стоимость хорошего, надежного и качественного зажима для стального троса будет невысокой.

Несмотря на, казалось бы, простую конструкцию изделия, при его использовании настоятельно рекомендуется ознакомиться с инструкцией. Любое изделие может иметь определенные нюансы, о которых вы даже не подозреваете.

Фото зажимов для троса

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Зачем нужна шайба-гровер
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

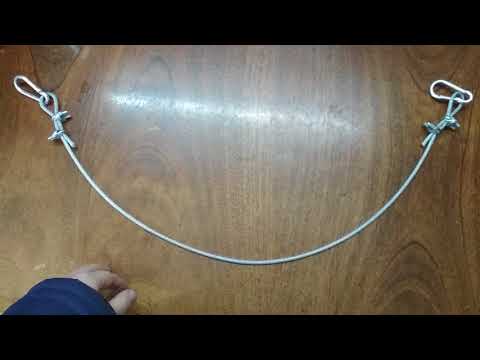

Простой самодельный зажим для троса

Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас сталкиваются с необходимостью сделать на конце троса петлю, или соединить два его отрезка.
В данной статье, автор YouTube канала «Домашний мастер» расскажет Вам, как сделать простой зажим для троса из обычного болта и гайки. Запомнив его Вам не придется ехать в магазин за такой мелочью.

Этот зажим очень прост в изготовлении, и может быть изготовлен при помощи ручных инструментов.
Материалы.
— Болт, гайка, трос.
Инструменты, использованные автором.
— Болгарка
— Заточной и отрезной диски
— Точильный станок
— Тиски, гаечный ключ, напильник.
Процесс изготовления.
Так как в процессе изготовления будет срезаться часть болта, автор сначала расскажет про способы восстановления резьбы. Итак, после отрезания, гайка уже не накручивается на болт.

Восстановить резьбу можно при помощи точильного станка, или болгаркой с заточным диском, сняв фаску на его крае.

Однако есть более простой способ. Достаточно сначала накрутить гайку на болт, срезать его до нужной длины, и просто открутить гайку при помощи ключа. Оставшиеся острые заусенцы можно удалить напильником.
Также вместо болгарки можно воспользоваться обычной ножовкой по металлу.
Теперь остается сделать продольный разрез.
В разрез укладывается тросик, и фиксируется гайкой.
Вот все и готово. При помощи этого способа можно, например, подвесить ведро в колодце, удлинить трос, и многое другое.
Благодарю автора за очень простое приспособление для соединения тросов.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. .

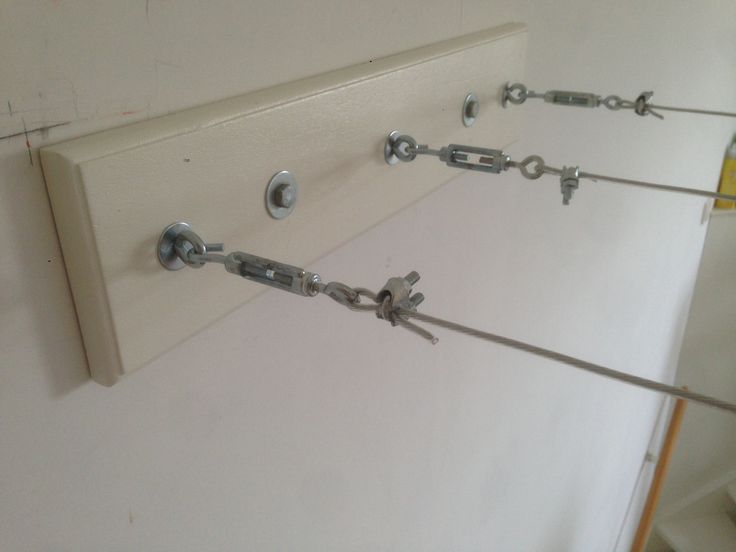

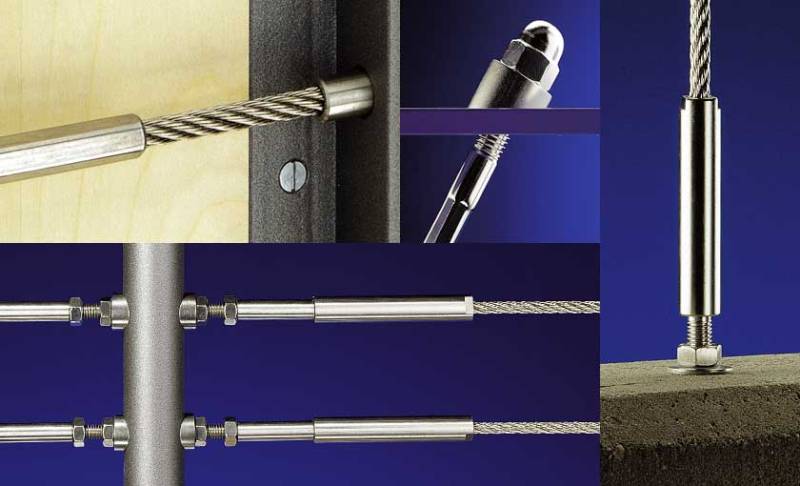

Как крепить трос к стене. Установка и натяжка троса

Содержание

1. Прокладка кабелей в воздухе на тросах
2. Необходимые инструменты и материалы
3.  Для чего нужны зажимы для троса в строительстве
4. Зажим для стального троса – классификация
5. Зажимы специализированные и клиновые – какие у них особенности?
6. Как сделать зажимы для троса своими руками
7. Как использовать зажимы для тросов: особенности монтажа и варианты крепления
8. Как протянуть кабель на тросе к дому, гаражу: монтаж тросовой электропроводки
9. Область применения технологии
10. Предварительные мероприятия перед монтажом
11. Выбор диаметра и материала троса
12. Опорные и натяжные элементы тросовой проводки
13. Требования к установке концевых креплений и особенности монтажа
14. Установка и натяжка троса
15. Элементы крепления кабеля к тросу
16. Распределительные коробки и осветительные устройства для крепления на трос
17. Часто задаваемые вопросы электриков

Прокладка кабелей в воздухе на тросах

Монтаж кабелей на тросах рекомендуется выполнять в тех случаях, когда другие виды прокладки кабелей не могут быть применены по технологическим, конструктивным или экономическим соображениям.

Прокладку силовых кабелей на тросах применяют в сетях напряжением до 1 кВ как внутри помещений, так и вне их. Кабельные проводки на тросах внутри помещений (цехов) выполняют по колоннам вдоль и поперек здания, а также между стенами, а вне помещений — как правило, между стенами зданий.

Для силовых линий, прокладываемых на тросе, применяют такие же кабели, как и для прокладки внутри зданий и сооружений. Выбор марки кабеля определяется проектом. Кабели, прокладываемые вне зданий, в том числе и под открытыми навесами, должны иметь защитное негорючее наружное покрытие.

Выбор троса производят в зависимости от несущей нагрузки. В качестве несущего троса применяют сплетенные из стальных оцинкованных проволок канаты по ГОСТ 3062-80 или ГОСТ 3063-80, горячекатаная сталь круглая по ГОСТ 2590-71.

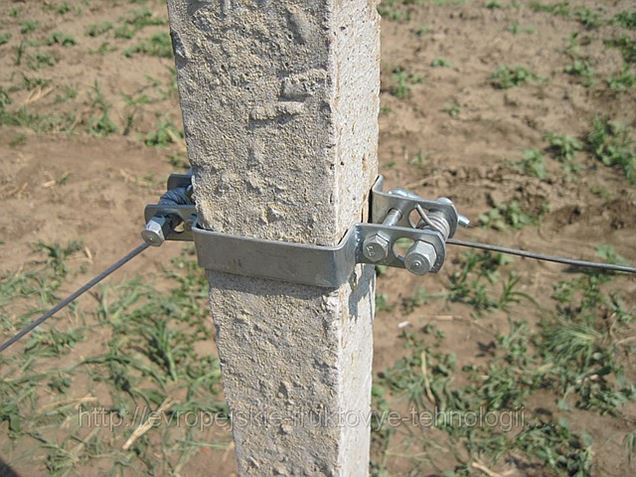

Прокладка кабеля на тросах:

а — по колоннам, б — то же с креплением троса к стене, в — между стенами 1 — обхват конечный; 2 — муфта натяжная; 3 — кабельный подвес; 4 — трос несущий: 5 — обхват промежуточный; 6 — кабель; 7 — колонна; В — анкер; 9 — стена; 10 — зажим тросовый.

• Расстояние между анкерными креплениями несущего троса определяется в проекте и должно быть не более 100 м. Расстояние между промежуточными креплениями должно быть не более 30 м при прокладке одного-двух кабелей сечением до 70 мм2, 12 м — при прокладке больше двух кабелей сечением 70 мм2 и во всех случаях прокладки кабелей сечением 95 мм2 и выше. Расстояние между кабельными подвесками должно быть 0,8. 1 м. Анкерные концевые конструкции должны крепиться к стенам или колоннам зданий; крепление их к балкам и фермам не допускается.
• Заготовку несущих тросов и кабелей, комплектование заводских изделий и изготовление конструкций по чертежам следует производить на монтажно-заготовительных участках. Заготовленные отрезки тросов и кабелей необходимо замаркировать и намотать на инвентарные барабаны.
• Анкерные устройства должны прикрепляться к стенам зданий с помощью шпилек и болтов либо поворотной откидной планки, которая закладывается через заготовленное отверстие в стене. Концевые и промежуточные обхваты крепят на колоннах зданий стяжными шпильками.
• Подъем и закрепление несущего троса, раскатанного вдоль трассы, производят с автовышек, гидроподъемников, подмостей, лесов и т. д.
• Установку на анкере натяжной муфты или ручной лебедки, закрепленной на конце несущего троса, когда второй конец троса закреплен на другом анкере, следует производить натяжкой троса монтажными блоками (полиспастом). Для этого трос следует предварительно вытянуть вручную и закрепить его в блоке.

Установка анкеров на стене и обхватов на колонне: а, б — на стене с креплением на болтах; в — на стене с откидной планкой; г, д — на колонне на шпильках 1— анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой, 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

• Окончательное натяжение несущего троса и регулировку стрелы провеса производят натяжными муфтами или ручными лебедками. Стрела провеса троса после прокладки кабелей должна быть равной 1/40. 1/60 длины пролета, что для пролета в 6 м составляет 100. 150 мм, а для пролета 12 м — 200. 300 мм.
• Раскатку, подъем и укладку кабелей в подвесные кабельные конструкции рекомендуется выполнять с применением специальных механизмов и приспособлений. Монтаж одного кабеля может быть осуществлен совместно с монтажом несущего троса. С этой целью кабель к тросу закрепляют непосредственно на земле, с помощью монтажных блоков или лебедки осуществляют подъем вместе с кабелем и натяжку несущего троса, а затем и крепление троса в анкерных устройствах.

Специальная ручная лебедка

Установка на анкер натяжной муфты: 1 — трос несущий; 2 — зажим монтажный; 3 — полиспаст; 4 — анкер;
5 — соединительная планка муфты; 6 — муфта натяжная; 7 — зажим тросовый.

Все не имеющие окраски или гальванопокрытия металлические изделия и оголенные места стального троса внутри помещений а также стальной трос на всем протяжении при прокладке вне помещений независимо от наличия покрытия должны быть покрыты смазкой (например, солидолом). Внутри помещения стальной трос, имеющий гальванопокрытие, покрывают смазкой только в тех случаях, если он может подвергаться разрушению под действием агрессивной окружающей среды в процессе эксплуатации.

Защита кабелей, проложенных открыто на воздухе, от солнечных лучей должна осуществляться в соответствии с указаниями, приведенными в проекте.

Тросовая линия электропроводки представляет собой стальной несущий трос, к которому подвешены изолированные незащищенные или защищенные кабели. Способы крепления проводки к тросу универсальны: использование специальных тросовых подвесок, крепление непосредственно к тросу (струнная подвеска) и на подвесных и опорных конструкциях с изоляторами, а также на рейках, коробах, лотках, трубах и других конструкциях, подвешенных к тросу.

Кроме несущего троса и кабелей в состав линии тросовой проводки входят анкерные, натяжные и поддерживающие устройства, детали крепления кабеля к несущему тросу. Для комплектации кабельных линий на тросах применяют следующие заводские изделия и детали, необходимые как для заготовки линий, так и для их монтажа: натяжные муфты для стальных тросов с ходом винта 50, 100 и 300 мм; анкеры для концевого крепления стальных тросов к строительным элементам зданий; зажимы для соединения подвесов, растяжек и оттяжек с несущим тросом (в том числе зажимы, скрепляющие петли на конце стального троса), серьги для крепления тросов к стальным фермам.

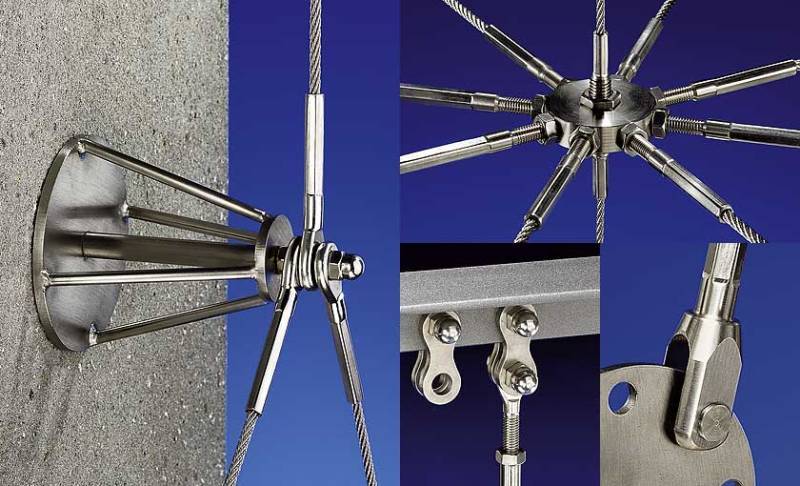

Трос стальной из нержавейки

В качестве несущего применяют стальной трос, диаметр которого выбирают по таблице.

Тросовые натяжные анкеры, служащие для концевого крепления несущего троса, регулировки его натяжения и провеса, крепят к строительным элементам здания с помощью болтов, откидных планок и др.

Поддерживающие устройства представляют собой промежуточные струнные подвески и продольные и поперечные оттяжки, прикрепляемые к нижним поясам ферм, колоннам, перекрытиям. Промежуточные крепления устанавливают при больших пролетах и массе монтируемой проводки через каждые 18. 24 м, уменьшая стрелу провеса и придавая линии значительные устойчивость и механическую прочность.

Промежуточные крепления троса могут дополнительно выполнять непосредственно к балкам, фермам, колоннам и перекрытиям с помощью отдельных деталей или обхватных конструкций.

Тросовый натяжной анкер:

1 — натяжная муфта; 2 — коуш; 3 — тросовый болтовой зажим; 4 — трос.

Для удержания троса на промежуточных участках используют трехболтовые зажимы, с помощью которых концы подвесок и растяжек оконцовывают петлями с использованием гильз и обойм. В отдельных случаях, например при большом расстоянии от линии подвески троса до ферм перекрытия, применяют второй разгрузочный трос, который натягивают выше несущего, и к которому присоединяются струны промежуточного крепления.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1. 2 м или наматывают на специальные инвентарные кассеты или барабаны.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1. 2 м или наматывают на специальные инвентарные кассеты или барабаны.

Установку анкерных и натяжных конструкций, вертикальных подвесок, поперечных и продольных оттяжек, прокладку трасс для питающих магистралей относят к первой стадии монтажа и выполняют при определенной готовности элементов здания, к которым подвешивают и крепят кабельные проводки. Расстояния между промежуточными подвесками, а также диаметр троса, подвесок и оттяжек зависят от приходящейся на них нагрузки и определяются проектом.

Металлические части всех элементов тросовой проводки без окраски или гальванических покрытий, а также оголенные участки троса и анкерные устройства в местах их соприкосновения должны быть смазаны техническим вазелином. Металлические скобки и плоские полоски для крепления кабелей должны иметь защитное покрытие от коррозии и мягкие прокладки из пергамина.

Заготовленные тросовые линии: а — на инвентарных кассетах; б — в бухтах.

Подъем на проектное место протяженных (более 15 м) и тяжеловесных тросовых проводок кабелей рекомендуют производить с помощью простых подъемных приспособлений (блоков, лебедок и др.). При этом один конец несущего троса с петлей надевают на анкерный крюк, закрепленный в стене. Второй конец несущего троса присоединяют к полиспасту клиновым зажимом или кулачковым захватом, располагаемым на некотором расстоянии от концевой петли, а полиспаст подвешивают на другой анкерный крюк, установленный на противоположной стене помещения. При этом конец троса со смонтированной на нем натяжной муфтой оказывается в свободном подвешенном состоянии.

• Подвешенную между анкерами тросовую кабельную проводку натягивают полиспастом или лебедкой.
• По окончании натяжения свободный подвешенный конец несущего троса с натяжной муфтой надевают на анкерный крюк, полиспаст ослабляют, отсоединяют его от троса и снимают с крючка.
• Промежуточные крепления троса выполняются на струнах из стального каната.
• Окончательную регулировку подвески тросовых кабельных проводок осуществляют с помощью натяжной муфты.

Несущие тросы заземляют в двух точках на концах линии. На линиях с нулевым проводом несущий трос присоединяется к нему гибкой медной перемычкой сечением 2,5 мм2, а на линиях с изолированной нейтралью — к шине, соединенной с контуром заземления. Не допускается использование несущего троса в качестве заземляющего (нулевого) проводника.

Допускается заземление несущего троса приваркой свободного конца петли или гибкой стальной перемычки ПГС-35 длиной 600 мм к сети заземления помещения.

При небольшом объеме работ тросовая кабельная проводка может быть заготовлена непосредственно на месте, где она должна монтироваться.

Заготовку узлов тросовых проводок производят по замерам, выполненным на месте монтажа, или рабочим чертежам без предварительных замеров по месту. В первом случае электромонтажник-замерщик составляет эскизы линий тросовой кабельной проводки, на которых фиксирует точные размеры между торцовыми креплениями к стенам или колоннам, промежуточные подвески. Во втором случае составляют эскиз-заказ по рабочему чертежу. Длину троса определяют по размерам помещения, указанным на чертеже. В типовом эскизе указывают также вид анкерного крепления, марки кабелей и их необходимые для прокладки длины.

Заготовку, обработку кабелей и их крепление к тросу выполняют на технологических линиях. Незащищенные кабели укрепляют на тросе пластмассовыми клицами, рассчитанными при промежуточном креплении кабеля массой до 5 кг. Расстояние между клицами обычно 1,5 м. Допускается непосредственное крепление кабеля к тросу (в сухих и влажных помещениях) поливинилхлоридной перфорированной лентой с кнопками или пряжками через каждые 0,5 м.

Защищенные кабели прикрепляют к тросу клицами, стальными полосками с пряжками и пластмассовыми полосками с кнопками.

В табл. приведены кабели с бумажной пропитанной изоляцией, рекомендуемые для прокладки в воздухе.

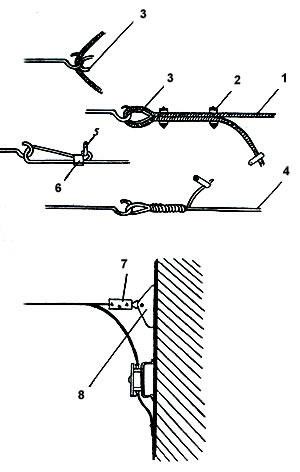

Крепление проводов и кабелей к тросу: а — клицами; б, в — стальными полосками с пряжками, г — пластмассовыми полосками с кнопками.

Рекомендации по преимущественному применению кабелей с бумажной пропитанной изоляцией при прокладке в воздухе*

* Случаи прокладки в воздухе в помещениях общего назначения.

** Применяется при наличии химически активной среды.

Необходимые инструменты и материалы

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

 Для чего нужны зажимы для троса в строительстве

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.

Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.

Зажим для стального троса – классификация

Зажимы для троса

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины.

В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность.

Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично.

Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

Как использовать зажимы для тросов: особенности монтажа и варианты крепления

Всегда нужно знать заранее, как закрепить трос для правильного его дальнейшего использования. Чтобы выполнить такое мероприятие, требуются специальные зажимы, способные скреплять концы крепких канатов, изготовленных из металла. Применяя такое простое изделие, каким является клиновой зажим, получится без особых проблем выполнить на конце троса необходимые для его комфортной эксплуатации петли.

Традиционный вариант использования зажимов — необходимость закрепить к надежной конструкции металлический канат, чтобы выполнить требуемые действия со значительными нагрузками. Обеспечить выдерживание металлическим тросом всех прилагаемых нагрузок позволяет зажим, но только при условии, что производитель выпустил изделие, отвечающее всем установленным стандартам.
Каждое такое изделия отличается особенной конфигурацией, но в целом они весьма схожи между собой конструктивно. Обобщая, можно утверждать, что любой зажим имеет металлическую дугу, на концы которой заворачиваются шестигранные гайки. Рассматривая на фото различные варианты зажимов, можно убедиться, что конструктивно такое приспособление чрезвычайно простое.
Профессионалы утверждают, что качественную фиксацию каната способны обеспечить максимум три зажима. Они надежно сцепляют концы металлического троса, гарантируя необходимую безопасность при выполнении любых действий с канатом.
Когда стальной трос испытывает увеличенную нагрузку, для его закрепления требуются иные изделия, способные более надежно выполнять фиксацию окончания каната. При этом увеличение числа зажимов совершенно не способно гарантировать безопасное закрепление.

С целью получить действительно качественные зажимы, предприятия-производители применяют для их изготовления высокопрочную сталь. Чтобы придать изделию максимальную надежность, его поверхность непременно требуется покрывать особым защитным покрытием, в качестве которого традиционно выступает гальваническое оцинкование.
Применяя такой метод защиты, получится обеспечить для изделия гарантированную устойчивость перед агрессивным воздействиям атмосферы, ржавчиной, окислением. Оцинкованный зажим — наиболее прочное соединение, используемое для металлических канатов.

Заводы-производители сейчас выпускают несколько модификаций канатных зажимов:
• Обжимной тросовый зажим.
• Одинарные изделия. Это самые распространенные модели. При их изготовлении предприятия применяют оцинкованную сталь. Внешне такое изделие имеет вид петли, закрывающей сам зажим. Для фиксации требуется использовать расположенное у основания всей конструкции крепление. Стоит учитывать, что такие модели относятся к бытовым приспособлениям, поскольку они не способны выдерживать слишком большие нагрузки.
• Плоские модели. Чтобы их изготовить, производители используют углеродистую сталь, отличающуюся повышенным показателем предела прочности. Чтобы сделать изделие более надежным, его покрывают тонким слоем оцинковки. Традиционно диаметр таких зажимов не превышает значения в 40 мм. Визуально конструкция выглядит, как две пластины, соединяемые между собой болтами на гайках.
• Двойные канатные зажимы.
• Дугообразные зажимы. Визуально они напоминают слегка вогнутый цилиндр. Он соединяет концы тросов при помощи пары болтов, расположенных на конце изделия. Применяют такие приспособления при необходимости соединить отдельные канаты из металла, но конструкция этих зажимов разрешает выполнять из тросов и петли.

вертлюги для стального каната

Как длина зажимов, так и их диаметр встречаются разными. Классифицируют изделия обычные, а также усиленные. Для их производства используют разный материал: медь и алюминий, оцинкованная и обычная сталь.
При использовании любых зажимов, которыми фиксируется металлический канат, запрещено категорически изменять начальную форму фиксатора, применяя отбойный молоток либо сварочное оборудование. Такое мероприятие не только испортит изделие, но и гарантированно ухудшит качество закрепления тросов.
Инструкция по выполнению надежной фиксации канатов предельно простая: изделие, которым предполагается выполнить крепление, требуется устанавливать таким образом, чтобы соединительная перемычка располагалась на той стороне троса, нагрузка на которую будет основной.

Как протянуть кабель на тросе к дому, гаражу: монтаж тросовой электропроводки

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2. 1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

• мастерской;
• летней кухне;
• беседке с мангалом;
• курятнику;
• бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

• Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

• Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

• Для определения сечения проводов в кабеле используется таблица

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм.

Диаметр троса

Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

• АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
• АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

• Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
• Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
• Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
• Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

концевик троса

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

• Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

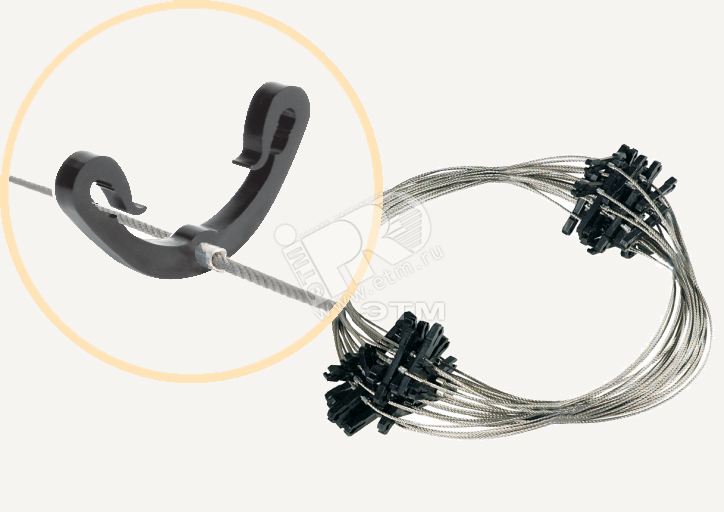

• Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.
• Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все фиксируется отгибающимися элементами.

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний.

• Трос;
• Пластина;
• Кабель;
• Распределительная коробка;
• Плафон с патроном для лампы.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

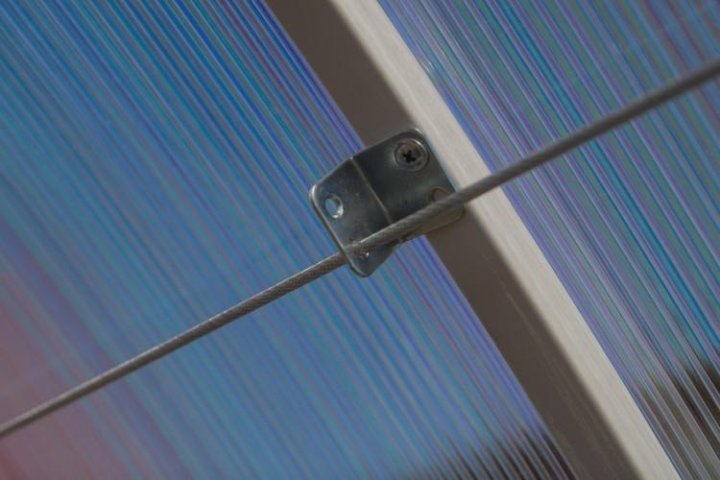

Как крепить стальной трос. Подвеска и натяжка несущего троса. Что собой представляет талреп

Гайки
Болты

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Зачем эта деталь в строительстве?

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество
.

Для изготовления всегда используется только высококачественная и . Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.

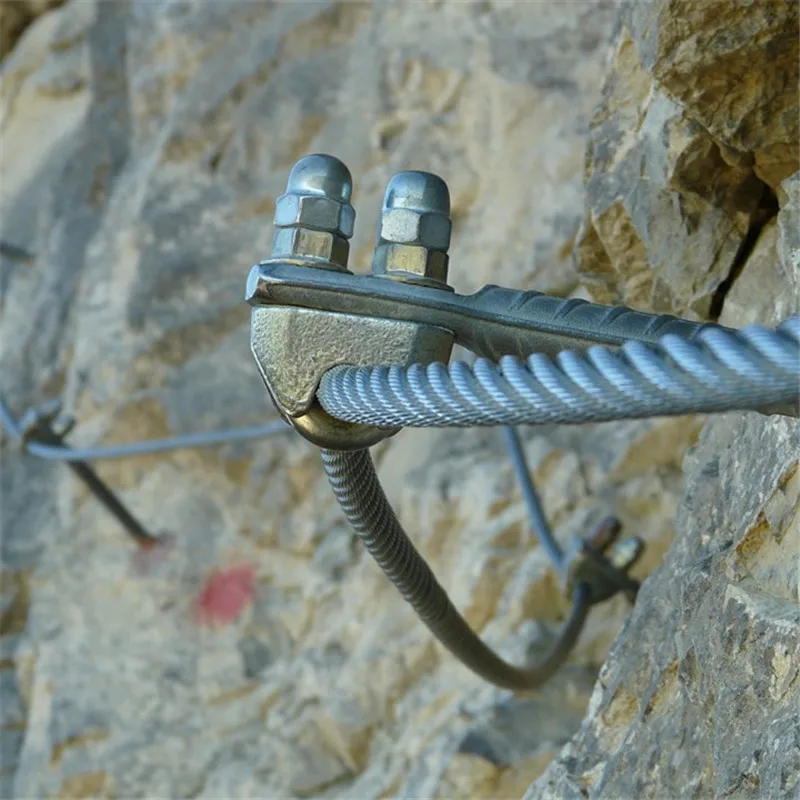

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично
. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

Подвеску несущего троса и его натяжку делают в два приема. Поначалу трос вытягивают по длине проводки и одним концом закрепляют на концевой анкерной конструкции, натяжной болт которой за ранее ослабляют. 2-ой свободный конец троса замеряют по фактической длине подводки с учетом длины троса, нужной для заделки петель, установки натяжных устройств и компенсации стрелы провеса, и присоединяют его к заранее ослабленному специальному натяжному устройству, если такое нужно. Потом создают подготовительную натяжку несущего троса вместе с натяжным устройством, которое при всем этом надевают на 2-ой концевой анкерный крюк. Натяжку несущего троса зависимо от его длины производят при малых просветах вручную, а при огромных — с применением блоков, полиспастов либо лебедок.
Как уже указывалось, натяжку троса следует создавать до получения расчетной стрелы провеса, но с усилием, не превосходящим допустимого для данного несущего троса усилия натяжения. Контроль за правильной натяжкой несущего троса осуществляется динамометром, включенным поочередно с тросом полиспаста либо блока, при помощи которых создают натяжку троса, либо методом измерения стрелы провеса. Окончательную натяжку и регулировку несущего троса создают методом затяжки за ранее ослабленных натяжных приспособлений. Работы по подвеске и натяжке несущих тросов рекомендуется создавать при температуре среды не ниже -20гр.С.
Для разгрузки несущего троса и его концевых креплений и уменьшения провеса в тросовых проводках используют разные разгрузочные устройства в виде дополнительных вертикальных, продольных и поперечных вспомогательных проволочных подвесок и оттяжек.
Для придания тросовой проводке большей неподвижности и для предупреждения от боковых раскачиваний устанавливаются боковые оттяжки.
Вертикальные проволочные подвески устанавливают приблизительно через каждые 3 -12 м, размещая их в местах расположения ответвлений от проводов и кабелей, установки и подвески ответвительных коробок, ответвлений и осветительных приборов.
Вертикальные проволочные подвески изготовляют из металлической проволоки поперечником 2 — 6 мм для силовых линий как более томных по массе и поперечником 2-3 мм для более легких по массе осветительных проводок.
Продольные боковые и поперечные оттяжки изготовляют из металлической проволоки поперечником 2 — 6 мм.
Для струнных электропроводок в отличие от тросовых несущую струну в натянутом состоянии прикрепляют впритирку к перекрытиям, фермам, опорам, стенкам и выступающим деталям стенок, колоннам и другим строительным основаниям разными методами.

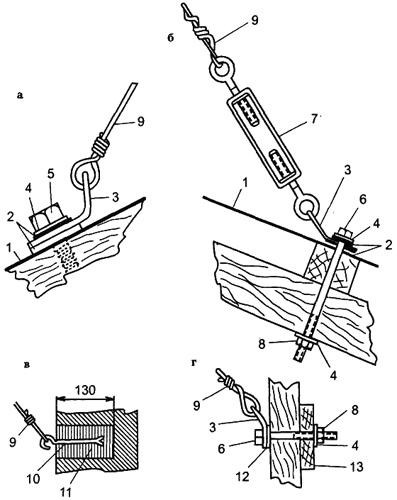

Рисунок 12.7 – Концевые крепежные конструкции тросовых электропроводок и способы их установки:
в — натяжной болт с крюком, б — тросовый натяжной анкер, «- анкеры для концевого крепления проволочных струн, закрепленные шпильками, штырями, дюбелями, и электросваркой, г — тросовые анкеры для концевого крепления стальных тросов заводского изготовления, д — конструкции для крепления троса и проволоки к металлическим фермам из профильной стали и тавровых балок, е — конструкция для крепления параллельных несущих тросов

В качестве несущих элементов, подвесок оттяжек применяют: стальной канат (трос диаметром 1,95 — 6,5 мм, стальную оцинкованную проволоку диаметром 2,5 — 6 мм, круглую горячекатаную проволоку (катанка) диаметром 5 — 8 мм, голый стал ной оцинкованный провод диаметром 6,8 и 7,5 мм, свитый из обыкновенных стальных или омедненных стальных проволок, канат, служащий одновременно в качестве несущего троса и нулевого провода.
В процессе заготовительных работ устанавливают и закрепляют на тросе подвески, ответвительные сжимы для алюминиевых и медных проводов и коробки для проводов марки АНРГ, производят необходимые соединения и спуски для подключения проводки к питающей магистрали.

Рисунок 12.8 – Изделия и детали для монтажа тросовых электропроводок:
а — коробка для ответвления от магистральных линий, 6 — крестообразный и тройниковый сжим, в — плашечный сжим, г — подвеска с пластмассовыми клицами, д — стальные подвески, е — полоска с пряжкой и полоска-пряжка для бандажирования проводов и кабелей; 1 — планка для крепления ответвительной коробки, 2 — корпус коробки, 3 — зажим, 4 — плашки, 5 — клицы подвески, 6 — ушко для закрепления светильника

Для ответвлений от магистральных линий, выполненных трех- и четырехжильными проводами марки APT, применяют ответвительную коробку (рисунок 12.8, а), которая может быть трех типов: 0,2 — для осветительных сетей с сечением жил магистральных проводов 4- 10 мм2 и ответвительных 1-2,5 мм2; С2 — для осветительных и силовых сетей с сечением жил магистральных и ответвительных проводов 4-10 мм2; СЗ — для силовых сетей с сечением жил магистральных проводов 16-35 мм2 и ответвительных 4-10 мм2.

Ответвления от магистральных алюминиевых и медных проводов выполняют при помощи крестообразных и тройниковых сжимов (рисунок 12.8, б). Для ответвлений проводов сечением 6, 10 и 16 мм2 от проводов магистральных линий сечением 35 и 50 мм2 служат плашечиые сжимы (рисунок12.8, в).

Для подвешивания к тросу диаметром 4-7 мм четырех изолированных проводов сечением до 6 мм2 и светильников применяют пластмассовую подвеску У930-У934 (рисунок 12.8, г), а для кабеля на тросе диаметром до 10 мм — стальную подвеску У954-У956 (рисунок 12.8, д).

Бандажирование проводов и кабелей выполняют стальной полоской с пряжкой или полоской-пряжкой (рисунок 12.8, е).

3 Способы крепления тросов

На второй стадии монтажа собирают заготовленные участки и узлы тросовых проводок в общую плеть и подвешивают их на натяжных устройствах и поддерживающих конструкциях, установленных на первой стадии монтажа.
Доставленную на монтажную площадку заготовленную тросовую проводку разматывают и расправляют, одновременно проверяя ее состояние и комплектность. Если проводка добавлена в виде отдельных участков и узлов, производят сборку их в тросовые плети, а затем подвешивают готовую проводку на месте. Сборка и подвеска тросовой проводки показаны схематически на рисунке 3.
Для сборки и подвески тросовой электропроводки один конец несущего троса (на рисунке 3 правый) оконцовывают петлей 1 и набрасывают на временный правый анкерный крюк 2, установленный на высоте 1,5 м. На второй временный анкерный крюк 2, расположенный на противоположной стене помещения, набрасывают петлю одного конца полиспаста 8, а к свободному концу полиспаста прикрепляют клиновой зажим 5, которым захватывают трос на некотором расстоянии от концевой петли несущего троса. При этом свободный (на рисунке 3 левый) конец троса и смонтированная на нем натяжная муфта 9 окажутся в подвешенном положении. Подвешенный между временными анкерами несущий трос вместе с укрепленными на нем элементами электропроводки натягивают полиспастом до образования требуемой стрелы провеса. Величину натяжения несущего троса контролируют динамометром, расположенным между полиспастом и клиновым зажимом.

Рисунок 3 – Схема сборки и подвески тросовой электропроводки на месте монтажа: 1 и 1″ — концевые петли на несущем тросе, 2 и 2″ — временные и постоянные анкеры, 3 — инвентарные подставки, 4 — плеть тросовой электропроводки, 5 — клиновой зажим, 6 — вспомогательный отрезок троса, 7 — свободный конец несущего троса, 8 — полиспаст, 9 — натяжная муфта, 10 — динамометр, 11 — вертикальные проволочные подвески

Усилия при натяжении троса проводов АТРГ не должны превышать: 100 кгс для тросовых проводов сечением жил 4-10 мм2; 500 кгс — для проводов сечением жил 16- 35 мм2.

По окончании натяжения тросовой электропроводки свободный конец несущего троса с натяжным приспособлением надевают на левый анкерный крюк 2, ослабляют полиспаст 8 и снимают его с крюка. Далее устанавливают под тросом инвентарные подставки 3, поддерживающие электропроводку на высоте, удобной для работы.

В заключительной стадии монтажа подвешивают и укрепляют на тросе корпуса светильников, но без стеклянных деталей (отражателей, стеклянных колпаков и др. ), регулируют (изменяя длину подвесок 11) высоту подвеса проводки между анкерными креплениями, а также выполняют ряд других операций монтажа.

Смонтированную плеть электропроводки поднимают, соединяют с анкерными креплениями и натяжным устройством, натягивают при помощи натяжных устройств, окончательно регулируют и крепят вертикальные проволочные подвески, устанавливают в светильниках лампы и закрепляют в корпусах светильников отражатели и колпаки, проверяют правильность взаимного расположения всех деталей электропроводки.

В соответствии с требованиями ПУЭ элементы тросовой электропроводки (несущий трос, корпуса светильников, оболочки кабелей и др.) должны быть заземлены. Для заземления тросовой электропроводки ее крепежные конструкции и несущий трос присоединяют I шинам заземления при помощи гибких перемычек из стального троса диаметром не менее 5 мм или многожильного медного провода сечением не менее 2,5 мм2.

В случае использования несущего троса в качестве нулевого или заземляющего провода сечение перемычки должно соответствовать расчетному сечению нулевого или заземляющего провода.

Заземление выполняют так. Отрезают кусок троса или гибкого медного провода требуемой длины и необходимого сечения для использования в качестве заземляющей перемычки. К одному концу перемычки приваривают стальную гильзу или флажок, который, в свою очередь, приваривают к заземляющей шине. Противоположный свободный конец перемычки присоединяют к несущему тросу при помощи болтового зажима.

Расположенные на несущем тросе металлические опорные и кабельные конструкции заземляют путем надежного присоединения их к несущему тросу.

Тросовые электропроводки, выполненные проводами АТРГ, заземляют, соединяя освобожденный от изоляции участок несущего проса с корпусом ответвительной коробки, внутри которой имеется специальное устройство.
В осветительных установках с глухозаземленной нейтралью к анкерному устройству Специальных коробок или к нулевому проводу в обычных коробках присоединяют также нулевой провод и корпуса светильников. В этом случае электропроводка вместе с несущим тросом заземляется через нулевой провод осветительной сети.

Металлические корпуса светильников в тросовых электропроводках с открытой прокладкой проводов заземляют при помощи отдельных заземляющих изолированных медных проводников сечением не менее 1,5 мм2. Концы заземляющих проводников присоединяют ж корпусам светильников под заземляющие винты, а к нулевому проводу или к несущему тросу (если таковой используется в качестве нулевого провода) — путем пайки или механическими сжимами.

В тросовых электропроводках с открытой прокладкой защищенных проводов и кабелей заземление светильников выполняют при помощи Дополнительной жилы, входящей в конструкцию кабеля и провода. В этих случаях заземляющую жилу присоединяют не к нулевому проводу в ответвительной коробке, а к корпусу светильника — внутри или снаружи него в зависимости от конструкции светильников.

По окончании монтажа тросовой электропроводки:
-измеряют сопротивление изоляции жил проводов и кабелей тросовой электропроводки мегомметром на 1000 В при снятых плавких вставках предохранителей и вывинченных лампах в осветительных цепях, но при присоединенных выключателях, штепсельных розетках и групповых щитках; сопротивление изоляции должно быть не менее 0,5 МОм;
-определяют правильность выполненной фазировки тросовой электропроводки и ответвлений от нее; фазы должны совпадать;
-проверяют состояние изоляции токопроводящих жил проводов и кабелей по отношению к несущему тросу, а также непрерывность цепи заземления: трос — ответвительная коробка — заземляющая жила.
При удовлетворительных результатах произведенных проверок тросовую электропроводку передают для эксплуатации.

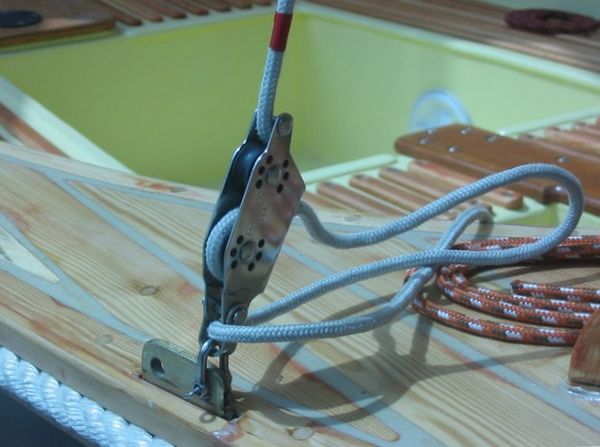

Карабин — известное название, как и серьга, а вот название талреп и коуш большинство из нас слышат впервые. Далеко не все знают такие специфические объекты, потому информация о них никому не помешает. Встречаться с ними приходится, когда появляется необходимость что-либо подвесить или закрепить.

Если у вас есть в наличии профессиональная такелажная система, то многие задачи, возможно, решать гораздо быстрее, чем обычными подручными средствами. Любой строительный магазин предлагает для выполнения таких работ различные тросовые зажимы, которые позволят надежно закрепить плеть при формировании петли на конце троса с помощью талрепа, натянуть трос с необходимым усилием.

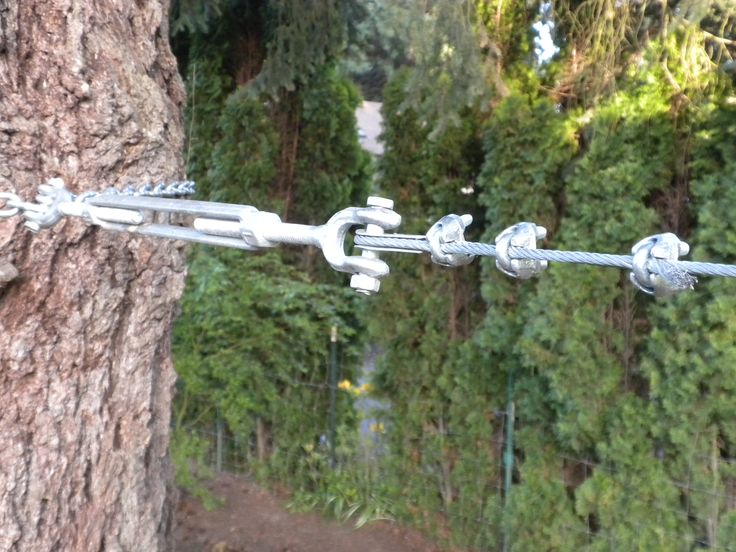

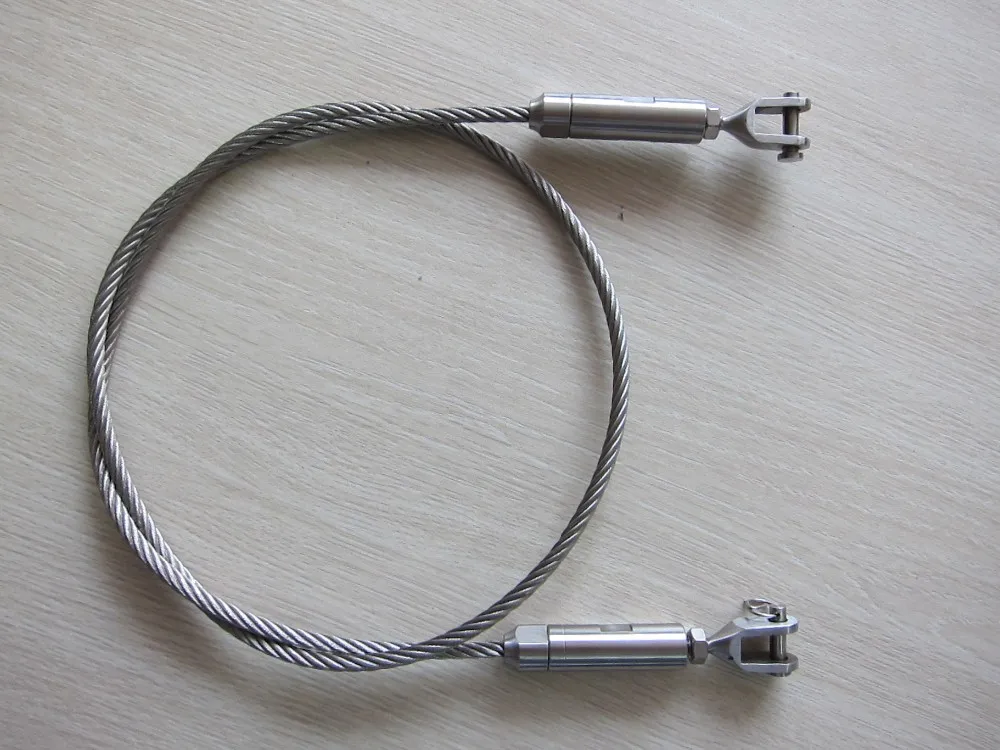

Талреп

Это часто используемое приспособление для натяжки троса, или винтовое натяжное устройство. Обычно состоит из трех деталей: пары винтов и корпуса. Вращая корпус талрепа, происходит натяжение. В зависимости натянуть трос нужно или расслабить, талреп оснащен правой и левой резьбой, где при вращении корпуса винты сближаются с дуг другом, либо вывинчиваются, удаляясь друг от друга. На конце винтов могут быть замыкающие вилки, крючки, кольца. Сталь, как правило, для изготовления талрепов используется высоколегированная, качественная сталь, с защитным покрытием из никеля или цинка. Это позволяет приспособлению не ржаветь.

Лучше всех о таком приспособлении знают яхтсмены, монтажники. В быту найдется много вариантов применения данного приспособления. Например, при креплении антенны на крыше, при креплении светильников и установке ограждений.

Серьга

При работе с канатами и тросами часто используют серьги. Это П-образный соединительный элемент с ввинчиваемым стопором (пальцем). Серги используют для быстрого соединения нескольких плетей тросов, для крепления к скобам и проушинам. Приспособления выпускаются различных размеров, чтобы удобно использовать к разной толщине троса и к разной нагрузке. Чтобы прицепить трос к крюку, нужно сделать на его конце петлю и для этого существует несколько типов простых в сборке зажимов. Диаметр троса, для которого рассчитан зажим, указывается на корпусе.

Коуш

Чтобы упрочнить петлю, для высокой нагрузке троса, внутрь петли вкладывают коуш. Вся деформация при натяжении идет не на трос, а на отштампованную из металла петлю в форме капли, благодаря чему трос не перегибается и меньше изнашивается. Коуши имеют различные размеры. В зависимости от толщины троса, подбирается нужный. Помимо коушов для тросов, выпускаются коуши для оконцевания канатов с пластиковой основой.

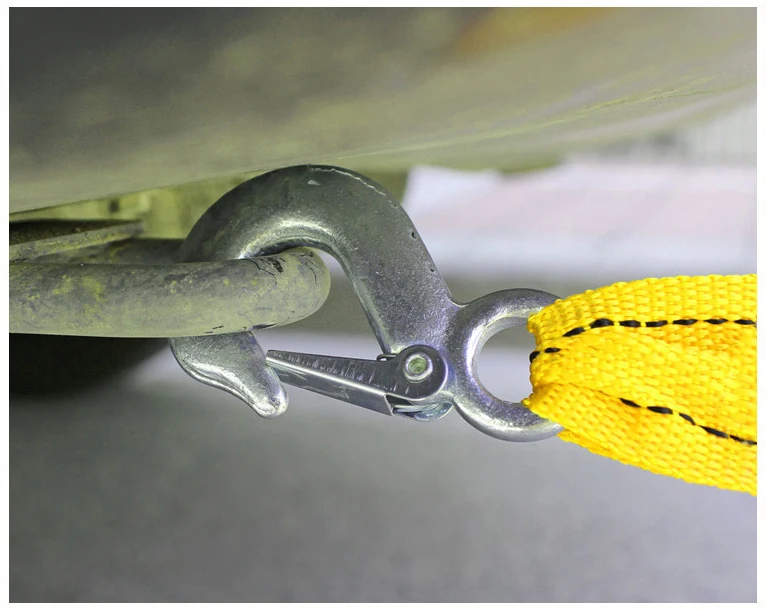

Карабин

Полезное дополнение к набору вышеперечисленных приспособлений. Карабины используются для быстрой сцепки и расцепки соединений.

Можно смело утверждать, что практически каждый человек видел такое полезное приспособление, как натяжитель троса. Многие даже умеют пользоваться этим устройством. Однако мало кто знает, что у данного устройства имеется название – это талреп. Это слово было введено в обращение профессиональными такелажниками. В нашей статье мы расскажем о талрепах, их ключевых особенностях, а также советах по правильной эксплуатации.

Применение талрепов – где они используются

Широкое применение этот вид натяжителей нашел в области грузовых и морских перевозок. На сегодняшний день невозможно представить ни один тяжелый или негабаритный груз, который бы крепился без помощи талрепов. Благодаря специальной конструкции, устройство обладает возможностями справляться с очень тяжелыми грузами, масса которых достигает нескольких десятков тонн. Первоначально мастера использовали механизм для соединения металлических и деревянных конструкций разных типов и видов.

Талреп представляет собой такое приспособление, которое идеально подходит для закрепления грузов при такелажных работах, а также транспортировке товаров. К примеру, механизм будет незаменим в случаях, когда требуется выполнить монтаж громоздких антенн или металлических конструкций.

Современные талрепы производятся из высококачественной нержавеющей стали. За счет этого механизмы обладают стойкостью к разрушительному воздействию коррозии. Для усиления эксплуатационных характеристик, а также для увеличения уровня надежности, прочности и долговечности устройства, их часто покрывают различными напылениями. Огромной популярностью пользуются оцинкованные талрепы, стоимость которых несколько выше средней цены на аналогичные устройства.

При этом стоимость является полностью оправданной. Суть в том, что металлические натяжители тросов, как правило, используются для закрепления грузов снаружи, под открытым небом. Следовательно, они подвержены воздействию окружающей среды. Если же приобрести инструмент, покрытый цинком, то о проблемах, связанных деформацией или разрушением вследствие действия атмосферных осадков, можно забыть навсегда.

При покупке натяжителей тросов в первую очередь внимание следует уделять толщине и длине канатов и тросов, для работы с которыми требуется талреп. Несмотря на то, что они способны выдерживать колоссальные нагрузки, создаваемые многотонными предметами, параметры самих талрепов отличаются компактностью. Так, размеры находятся в диапазоне от нескольких до десятков сантиметров. Правильно подобрав монтажный натяжитель для тросов, вы можете рассчитывать на успешное закрепление необходимых объектов.

Талреп изнутри – как он устроен

Внешне талреп напоминает обычную муфту, которая состоит из нескольких винтов. Особенность заключается в том, что на винтах нанесена резьба с противоположным ходом. Еще один важный элемент любого талрепа – это металлическое основание, на которое накручиваются винты. Как правило, основание отличается цилиндрической формой. Однако далеко не всегда используются основания. Более простые и примитивные модели оснащаются специальными кольцами. Естественно, основание из металла обеспечивает большую прочность и надежность устройства. В любом случае, работа механизма осуществляется за счет стягивания винтов ближе к центру. Результатом становится максимальное натяжение тросов, веревок, ремней или канатов- в зависимости от того, что именно стягивается талрепом.

Грузоперевозки и такелажные работы – это далеко не единственная сфера применения натяжителей. Например, талрепы могут использоваться в быту, в частности, для настройки фортепиано (натягивание струн для достижения лучшего звучания), а также в случае необходимости подтянуть крепления для штор.

В большинстве случаев приборы для работы с тросами производятся открытыми, то есть винты для регулировки силы натяжения находятся на виду. Корпус может быть изготовлен методом литья, сварки или ковки. Следующий этап технологического процесса заключается в фрезеровании двух отверстий, посредством которых можно изменять усилие и длину. Независимо от метода производства каждой конкретной детали, входящей в состав натяжителя, само устройство выполняется токарным способом.

Конструкция любого талрепа представлена следующими основными составляющими:

• Металлический корпус
• Два винта с противоположной резьбой
• Оголовок винта, который выполняется в виде кольца, крюка или вилки.

Следует отметить, что также существуют модели и с закрытым типом винтов, которые требуются для обеспечения дополнительной защиты перевозимых товаров, поскольку придется затратить большее количество времени для ослабления винтов. Кроме этого закрытые талрепы пользуются спросом при работе с тяжелыми огромными объектами в сложных погодных условиях.

Талрепы для канатов – основные их виды

Покупая талреп для натяжки тросов, вы должны определиться с его маркировкой, а также особенностями каждой конкретной модели. Выделяют несколько видов устройств для крепления товаров:

1. 1.
   О+О – на каждом оголовке винта располагаются кольца
2. 2.
   С+О – на оголовках находится кольцо и крюк
3. 3.
   С+С – талреп представлен в конфигурации с двумя крюками
4. 4.
   В+В — на винтах находятся вилки

Это самые популярные модели, которые на данный момент представлены на рынке. Для усиления натяжения или его ослабления требуется вращать винты, в результате чего они будут двигаться либо от центра, либо к центральной части устройства. В первом случае сила натяжения будет уменьшаться, тогда как движение винтов к центру свидетельствует об усилении силы натяжения троса. Существуют усиленные модели, которые называются грузовыми талрепами. Особенностью подобных устройств является крепкая и долговечна сталь, способная переносить огромные нагрузки. Так, грузовые механизмы массой порядка 25 килограмм обеспечивают закрепление предметов с общей массой вплоть до 90 тонн.

Для усиления натяжения требуется вращать винты

Также отметим, что талрепы вида «крюк-крюк» нашли применение в тех случаях, когда груз крепится к прочным изделиям наподобие антенн, мачт, а также тросов или канатов. Если же вы приобрели устройство с типов «кольцо-кольцо», то для закрепления такого талрепа требуется предмет крюкообразной формы. В противном случае О-образный натяжитель закрепить не представляется возможным. Подвижные элементы подобных механизмов присутствует специальная резьба, необходимая для регулировки и изменения длины троса. В современных приборах появляются дополнительные приспособления, задача которых заключается в изменении уровня плавности натяжения. Область применения подобных устройств – это натягивание волоконно-оптических кабелей под малые нагрузки.

При работе с талрепами указанных выше разновидностей следует учесть тот факт, что их использование категорически запрещено для закрепления несущих конструкций. В этом случае может помочь вариант «вилка-вилка» на оголовках винтов. Очень популярный и востребованный вариант исполнения натяжителей. Посредством такого прибора такелажники получают возможность в кратчайшие сроки настроить длину троса и уровень его натяжения. Однако для подъема предметов данный инструмент не подойдет. Его основное предназначение заключается в страховке, растяжке, а также настройке подвески.

В некоторых ситуациях применяются цепные талрепы, которые могут похвастаться существенно большей длиной. Благодаря такой особенности, инструмент может быть использован для захвата двух или даже более предметов с целью их стягивания, задавая определенный уровень натяжения.

Правильная эксплуатация талрепов – в чем секрет успешной работы

Подвергать талреп для троса необходимо только таким нагрузкам, на которые он рассчитан. В случае деформации каких-либо отдельных элементов вследствие повышенных нагрузок, необходимо моментально отреагировать на происходящее: уменьшить уровень натяжения тросов и заменить компоненты, которые вышли из строя. Причем выполнять подобные действия требуется с максимальной осторожностью и внимательностью, чтобы натянутый трос не разрушил механизм и не причинил вам вреда.

Радиальные или боковые нагрузки, значительно сокращают ресурс жизни приборов, поскольку талрепы для испытания подобных нагрузок не предназначены. В этой связи требуется постоянный контроль за инструментом до работы, во время и обязательно после. Любые, даже самые мелкие и незначительные на первый взгляд деформации, недопустимы. Выбирая правильное устройство для работы с грузами соответствующих габаритов и веса, вы сведете к минимуму вероятность выхода прибора из строя.

• Нанесение смазки
• Полировка войлочным кругом
• Промывка бензином
• Прогон инструмента вхолостую

Одна из самых часто возникающих проблем с натяжителями – это намертво залипший талреп, раскрутить винты которого бывает невероятно сложно даже для физически развитых мужчин. Во избежание подобных проблем необходимо пользоваться специальными смазками, в том числе с присадкой бисульфат молибдена или графита, а также периодически промывать прибор в чистой пресной воде.

Как видно, талреп представляет собой отличный инструмент для выполнения сложных работ, связанных с транспортировкой тяжелых грузов, а также их закреплением. А правильный уход обеспечит долгую и безотказную работу механизма.

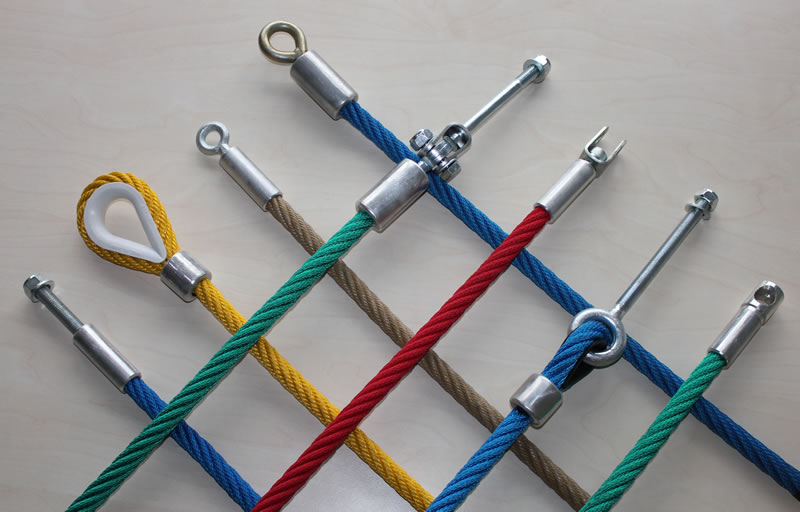

Для соединения концов троса или каната, а также для образования петель на концах, используются различные разновидности стальных, медных или алюминиевых зажимов. Относясь к такелажному крепежу, зажимы для тросов используются в лифтовом хозяйстве, при проведении различных монтажных работ, а также в быту.

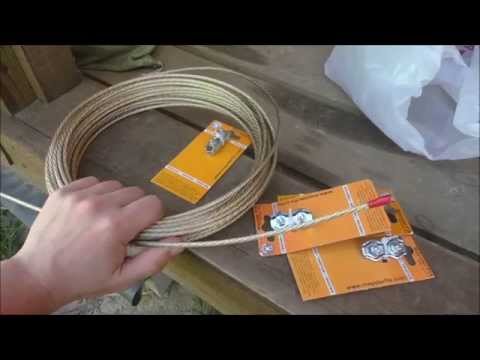

Виды зажимов

Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.

Наибольшей популярностью пользуются:

Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.

Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима. Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе. Прижимная колодка должна изготавливаться штамповкой из стали марки не ниже Ст.3кп по ГОСТ 380-94 (лишь для небольших зажимных усилий допускаются литые колодки из стали 25Л по ГОСТ 977-75). Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

• Для троса диаметром 2 мм и 3 мм – крепёж М4;
• Для троса диаметром 4 мм и 5 мм – крепёж М5;
• Для троса диаметром 6 мм – крепёж М6;
• Для троса диаметром 8 мм – крепёж М8;
• Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает. Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием. Периодически соединение требуется подтягивать.

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Можно ли изготовить зажим для троса своими руками?

Цена зажимов в зависимости от их размеров и допускаемой грузоподъёмности составляет, руб/шт:

• Для зажимов типа Simplex — 4…14;
• Для зажимов типа Duplex – 7…24;
• Для зажимов по DIN 741 — 4…160;
• Для клиновых зажимов – 200…250;
• Для зажимов типа «бочонок» — 3…40 (из алюминия), и 60…160 (из нержавеющей стали).

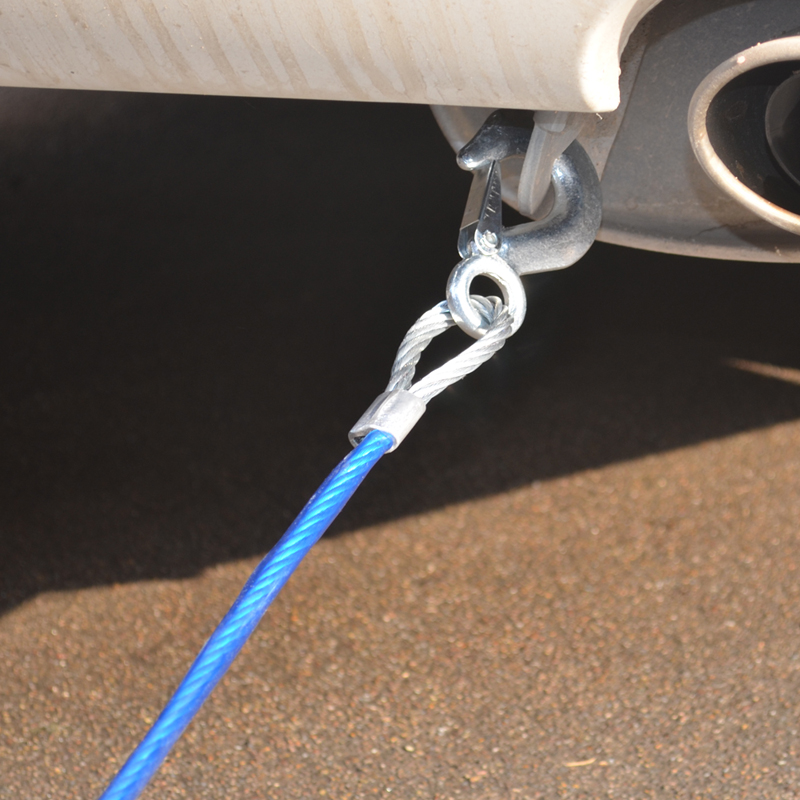

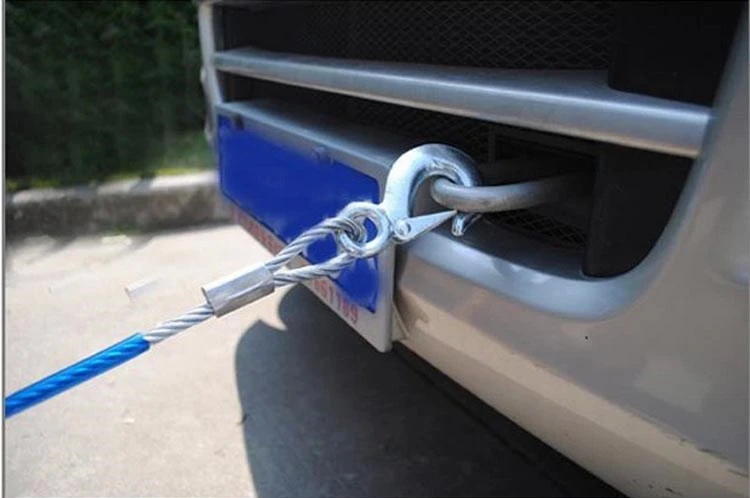

В быту (например, для автолюбителей) часто возникает потребность в изготовлении тросового зажима своими руками. Для образования надёжной петли целесообразно использовать обычную алюминиевую (не дюралюминиевую!) трубку, внутрь которой должен свободно входить трос нужного диаметра. Трубку изгибают по дуге, после чего вводят туда на расстояние 120…150 мм трос, перекрывают его концы скобами, и соединяют болтом.

При наращивании частей троса диаметр трубы выбирается таким, чтобы туда свободно входили оба троса, причём с разных концов. Все остальные действия производятся аналогичным образом. Следует отметить, что несущая способность такого зажима для троса будет определяться прочностью материала трубы на изгиб, поэтому допускаемое усилие самодельного устройства зажима будет заметно ниже, чем изготовленного специализированным предприятием.

Затискачі для тросів, види, конструкція, особливості застосування. Частина 1.. Статті компанії «»СИСТЕМИ КРІПЛЕННЯ»: кріплення, такелаж»

При використанні сталевих тросів, як правило, не обійтися без спеціальних тросових затискачів, за допомогою яких здійснюється кріплення тросів між собою (нарощування тросів), або формування тросових петель.

В даний час на ринку представлено кілька різних конструкцій затискачів для металевих тросів. Про те, які види затискачів існують, їх особливості та застосування ми розглянемо в цій статті.

Найбільше застосування на ринку України отримали наступні типи тросових затискачів:

• Затискач для тросу DIN 741
• Затискач для тросу одинарний Simplex
• Затискач для тросу подвійний Duplex
• Затискач для тросу овальний бочкоподібний (бочонок)
• Затискач для тросу алюмінієвий
• Зажим для тросу хрестовий
• Зажим для тросу-стопер

Затискач для тросу DIN 741

Що таке затискач тросовий DIN 741
Канатний (тросовий) затискач DIN 741 – вірогідно, найбільш поширена конструкція затискачу, конструкція якого, у свій час була стандартизована Німецьким інститутом стандартизації (DIN).

Конструкція тросового затискачу DIN 741

Затискач являє собою конструкцію, що складається з 3 складових:

1. Корпусу (колодка)
2. U-подібна скоба (дужка) з нарізаною різьбою на її кінцях
3. Двох шестигранних гайок

Для кріплення тросу за допомогою затискачів DIN 741 необхідно вкласти трос в U-скобу, і потім встановити скобу в корпус затискача, затягнувши обидві шестигранні гайки. Фіксація тросу відбувається за рахунок сили тертя, що виникає при здавленні тросу затискачем.

Матеріал тросового затискачу

Значна частина затискачів для тросу DIN 741 виробляється з вуглецевої сталі з цинковим покриттям. Такі затискачі можна застосовувати, як всередині, так і зовні приміщень. Однак, в разі застосування затискачу при постійному контакті з водою, слід використовувати нержавіючі затискачі зі сталі А4. Зрозуміло, що в цьому випадку рекомендується використовувати і нержавіючі троси, але, при цьому, можна використовувати нержавіючі затискачі для кріплення і сталевих оцинкованих тросів і тросів з ПВХ-покриттям.

Застосування тросових затискачів

Незважаючи на простоту використання тросового затискачу DIN741 – його застосування вимагає дотримання кількох важливих умов, ігнорування яких істотно знизить надійність кріплення.

Необхідна кількість тросових затискачів

У загальному випадку, необхідна кількість тросових затискачів визначається спеціальним розрахунком. Для побутового застосування можна керуватися таким правилом — використовувати не менше 3 тросових затискачів для троса діаметром до 8 мм, і не менше 5 штук для тросів більшого діаметра. При цьому відстань між зажимами повинна дорівнювати 6-8 діаметрам троса (наприклад: для троса діаметром 3 мм, відстань між затискачами має становити 18-24 мм).

Застосування тросових затискачів для тросів з ПВХ-покриттям.

В останні роки, велике поширення набули сталеві троси з ПВХ-покриттям, в тому числі шпалерні садові троси. Слід зазначити, що пластикове покриття значно зменшує силу з’єднання з затискачем, тому для забезпечення необхідної міцності кріплення в цьому випадку рекомендуємо використовувати не менше 5 затискачів.

Правильна орієнтація затискачів для тросу

Велике значення при використанні тросових затискачів є їх правильна установка щодо робочої (довшої) гілки троса. Гайки затискачу завжди повинні бути з боку робочої гілки! Порушення цього правила може призвести до того, що міцність з’єднання троса затискачами буде істотно нижче розрахункової.

Повторне використання тросових затискачів

Однією з переваг тросового затискачу DIN 741 є можливість його повторного використання. Однак, тут теж потрібно враховувати кілька моментів, з тим, щоб забезпечити надійне кріплення троса.

Перш за все, потрібно перевірити про те, що скоба вільно, без зусилля, входить в отвори корпусу. Якщо ці 2 деталі не поєднуються без зусилля, це означає, що U-подібна скоба або корпус були погнуті в процесі експлуатації і їх не можна використовувати повторно.

Далі, необхідно перевірити різьблення на кінцях скоби, щоб переконатися в тому, що вона не пошкоджена і гайки зможуть без зусиль закрутитися. Також необхідно перевірити поверхню корпусу затиску на предмет тріщин.

Незважаючи, на те, що затискач для тросів ДІН 741 є універсальним затискачем, що дозволяє кріпити трос в переважній більшості випадків, на вибір майстра пропонуються і інші види затискачів, які ми розглянемо в наступній статті.

Відеоінструкція застосування тросового затиску DIN 741

Трос с клипсой С-Clip (Ø1,5мм-3мм)

• Описание

• Документация

• Видео

• Совместимые товары

Описание

• Монтаж без инструментов — фиксируется на тросе поворотом корпуса с отжатыми кулачками








• Монтаж до 10 раз быстрее — по сравнению с традиционными методами








• Надежность — безопасная фиксация кулачков на несущем тросе, даже под углом до 60°








• Удобство — легкая регулировка по вертикали и горизонтали








• Универсальность — доступна в двух типоразмерах для несущих тросов диаметром 3 мм и 6 мм








• Комплектность — поставляется в комплекте с тросом нужной длины и подходящим замком-регулятором Gripple








• Длина троса — от 1м до 10м в стандартной комплектации, другие длины доступны по запросу








• Дизайн — Доступна в черном цвете (по методу химического чернения Gripple)

Безопасная рабочая нагрузка

Материалы:

Спецификация

Схема монтажа

Несущие тросы Gripple c клипсой С-Clip

Видео

Несущие тросы Gripple c клипсой С-Clip

Совместимые товары

• Подвес HF Express

  Тросовый подвес для быстрого и простого монтажа элементов инженерных коммуникаций, торгового

  Подробнее

• Подвес HF Classic

  Для подвешивания любых систем отопления, вентиляции и кондиционирования, технологических тру

  Подробнее

• Подвес UniGrip QT

  Тросовый подвес с фиксацией в траверсу поворотом на 90º для быстрого монтажа кабельных лотко

  Подробнее

• Подвес Invisigrip

  Полупрозрачный регулируемый подвес для монтажа вывесок, декоративных элементов, звукопоглоща

  Подробнее

• Подвес Angel Крюк

  Тросовый регулируемый подвес для монтажа дизайнерского освещения, наружных вывесок, акустиче

  Подробнее

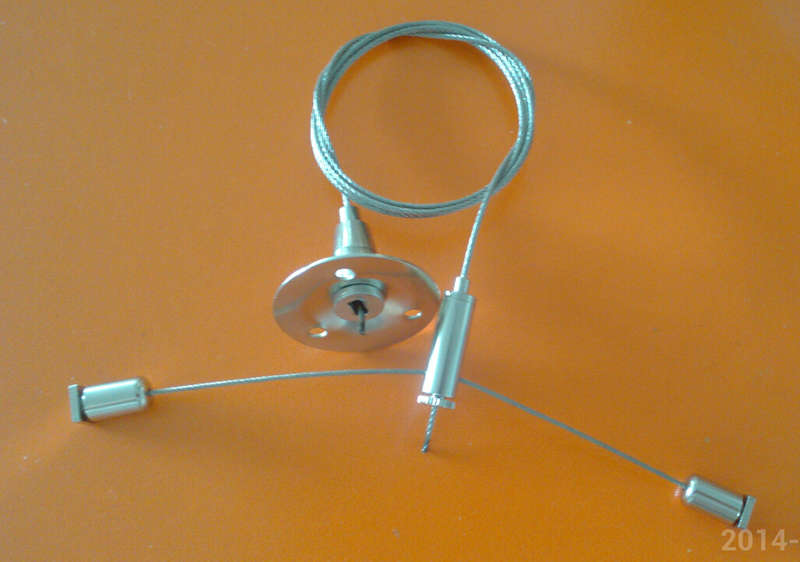

• Подвес Angel Y-Fit

  Тросовый регулируемый подвес с двойным нижнем креплением Y-Fit для обеспечение балансировки

  Подробнее

• Подвес UniGrip Крюк

  Тросовый подвес для быстрого и эффективного монтажа систем освещения, кабельных лотков, инфр

  Подробнее

• Подвес Angel Helix

  Тросовый подвес из дизайнерской линейки Angel для монтажа звукопоглощающих панелей с быстрой

  Подробнее

• Подвес Angel Шарнир

  Тросовый подвес из дизайнерской линейки Angel для монтажа вывесок, декораций, элементов сист

  Подробнее

• Подвес Angel Паз

  Тросовый подвес для прямого монтажа вывесок толщиной до 5 мм. Подвес Angel Паз значительно у

  Подробнее

• Подвес Angel Диск

  Изящный тросовый подвес из дизайнерской линейки Angel, предназначен для монтажа систем освещ

  Подробнее

• Подвес Angel T

  Подвес на тросе из дизайнерской линейки Angel для монтажа информационных указателей, панелей

  Подробнее

Почему стоит использовать тросовые монтажные системы

• Значительная экономия времени и средств по сравнению с традиционнами методами монтажа
• Инновационные запатентованные решения, разработанные собственной командой инженеров
• Поддержка нашими специалистами на каждом этапе вашего проекта
• Эстетически привлекательные решения; легкие и практически незаметные
• Замки-регуляторы позволяют производить регулировку высотных отметок легко и быстро после сбора всей системы.

Как настроить кабель

29 сентября 2020 г.

Чтение через 3 мин.

Краткий обзор

Перенести услугу кабельного телевидения в новый дом несложно, особенно если вы продолжаете пользоваться услугами того же поставщика. Существующие клиенты обычно могут перенести свою кабельную приставку из своего старого местоположения в новое место жительства, в то время как новым подписчикам иногда предоставляется возможность доставить новую кабельную приставку для самостоятельной установки.

После того, как вы подключили или запустили телевизионную услугу по новому адресу, вы можете либо подключить ее самостоятельно, либо поручить это профессионалу (прославленному «кабельщику»). Мы проведем вас по маршруту «сделай сам».

3 способа прокладки кабеля в вашем новом доме

Эти три способа самостоятельной прокладки кабеля требуют активной кабельной службы, а также кабельной коробки.

В былые времена — например, в начале 2000-х — можно было просто подключить кабель от стены прямо к телевизору и получить приличный набор основных каналов.

Больше нет: услуга полного кабельного телевидения работает только с цифровым кабельным кабелем между стенным кабелем и вашим телевизором, даже самым умным из смарт-телевизоров. Мы рассмотрим подключение кабельной приставки к телевизору. Эти инструкции также могут быть применимы к приставке спутникового телевидения.

Кабель HDMI — Лучшее качество изображения

Коаксиальный кабель — Самая быстрая настройка

Кабель S-Video или композитный видеокабель — Для старых телевизоров

Новый кабель HDMI 9 9 — Лучшее качество изображения Коробки оснащены портом HDMI (мультимедийный интерфейс высокой четкости), небольшим прямоугольным слотом, обозначенным на задней панели. Если в вашей кабельной приставке его нет, вам следует запросить новую версию, выпущенную в течение последних 10 лет, поскольку кабельные компании не всегда предупреждают вас о новых обновлениях оборудования (особенно если они бесплатны для клиентов, что они обычно и делают).

).

Кабель HDMI представляет собой универсальную систему доставки видео и аудио, и он передает сигнал высочайшего качества для обоих. Вы можете купить HDMI-кабели практически в любом месте, от магазинов электроники до крупных магазинов товаров для дома, и дорогие не обязательно лучше дешевых — вам решать, сколько вы хотите потратить.

Установка кабеля к HDMI

1. Закрепите кабель от стены к входу кабельной коробки, затем подключите кабель HDMI к порту HDMI на задней панели.
2. Подключите другой конец кабеля HDMI к одному из портов HDMI на задней или боковой панели телевизора (большинство новых телевизоров имеют более одного порта для подключения нескольких устройств). Неважно, какой порт HDMI вы используете, поскольку все они идентичны.

3. После того, как сигнал будет установлен, вы можете использовать свой пульт дистанционного управления, чтобы пометить кабельный вход, чтобы легко различать в экранном меню другие устройства (например: HDMI 1: кабель, HDMI 2: проигрыватель Blu-ray, HDMI 3: Xbox, так далее. ).

Коаксиальный кабель — самая быстрая настройка

Как и HDMI, коаксиальный кабель передает как видео, так и аудио, только с немного более низким качеством. Любая кабельная коробка, независимо от того, насколько она старая, будет иметь кабельное выходное соединение — они выглядят одинаково, поэтому внимательно смотрите на этикетки и не перепутайте вход и выход, иначе вы не получите сигнала.

Коаксиальный кабель — это тот же тип кабеля, который идет от кабельной компании к вашему дому, а бытовые версии с коротким соединением найти так же легко, как и кабели HDMI. Самая распространенная длина — 3’, а более дорогие (с позолоченными разъемами и т. п.) не дают лучшей картинки, чем бюджетные версии.

Установка кабель-кабель

1. Подсоедините кабель от стены к входу кабельной коробки, затем прикрутите коаксиальный кабель к выходному разъему кабельной коробки.
2. Вкрутите другой конец кабеля во входной разъем кабеля телевизора на задней панели (у большинства современных телевизоров они все еще есть).
3. Если у телевизора нет кабельного входа, см. раздел «Установка кабеля к HDMI» выше.

S-Video или композитный видеокабель — для старых телевизоров

Если у вас старый-старый-старый аналоговый телевизор, скорее всего, он будет использовать вход S-Video или композитный видеовход. Некоторые кабельные приставки подходят для таких соединений, но для большинства новых требуется переходник между кабельной приставкой и телевизором.

Кабели S-Video имеют 4-контактные разъемы и обеспечивают низкокачественное изображение стандартной четкости, чего вы, скорее всего, не заметите, поскольку телевизор с входом S-Video также будет иметь стандартную четкость.

Монтаж кабеля к S-Video

1. Подсоедините кабель S-Video к выходу S-Video на кабельной коробке (или к адаптеру).
2. Подключите другой конец к входу S-Video телевизора.

Композитные видеокабели также имеют низкое качество, но в них используются разъемы с мини-разъемами RCA: желтый для видео, красный для правого стереоаудио и белый для левого стереоаудио. Телевизоры с этим типом подключения также будут иметь стандартную четкость и, вероятно, потребуют адаптера для подключения к современной кабельной приставке.

Кабельная видеоустановка

1. Вставьте один конец разъемов RCA в соответствующие входы с цветовой маркировкой на кабельной коробке (или адаптере).
2. Подключите другой конец разъема RCA к телевизору.

Изображение с этим соединением или соединением S-Video будет выглядеть темным и нечетким, если вы привыкли к телевидению высокой четкости. Если ваша камера дверного звонка дает вам лучшее впечатление от просмотра, чем ваш телевизор, возможно, пришло время перейти на HD.

Рекомендуемые ресурсы

• Как выбрать кабельного провайдера
• Кабельное и спутниковое телевидение
• Сколько стоит кабельное телевидение?

Лучшие продукты

• HDMI-кабель KabelDirekt (3 фута)
• Коаксиальный кабель Monoprice (3 фута)
• Кабель S-Video RadioShack (6 футов)
• Аудио/видеокабель RCA (3 фута)
• Конвертер S-Video/RCA в HDMI

Автор:

Билл Фрост

Билл Фрост был журналистом и телеобозревателем с 90-х годов с соотношением сторон 4:3. Его душераздирающая проза публиковалась в The Salt Lake Tribune, Pacific Northwest Inlander, Coachella Valley Independent, Salt Lake City Weekly и во многих других изданиях. Помимо своей работы на CableTV.com, Билл является старшим писателем и обозревателем потокового телевидения на SLUGMag.com. Ночью Билл крутит Flying V со своей группой в баре.

Подробнее

Установка коммуникационной проводки (сделай сам) | Семейный разнорабочий

Установка Cat-5 и коаксиального кабеля для Интернета, компьютера, телефона и других целей.

Время

Несколько дней

Сложность

Расширенный

Стоимость

$501-1000

Введение

Подготовьте свой дом к прокладке коммуникаций. Мы покажем вам, как установить коаксиальные кабели CAT-5e и RG6 для обновления телефона, телевизора, Интернета и других коммуникаций. Его легко установить, а расходы скромны, если вы делаете это самостоятельно.

Необходимые инструменты

• 3/4 дюйма. spade bit
• 4-in-1 screwdriver
• Drill/driver — cordless
• Drywall saw
• Electrical tape
• Fish tape
• Level
• Pliers
• Stud finder
• Tape measure
• Wrench set

Необходимые материалы

• Кабельные скобы
• Низковольтные ремонтные коробки
• ПВХ клей
• Труба ПВХ
• Переходники для кабелепровода из ПВХ с наружной резьбой / 1-1/2 и 2 дюйма.

Обзор проводки связи

Два основных кабеля

Телефонный кабель CAT-5e и коаксиальный кабель RG6 позаботятся обо всех ваших будущих коммуникационных потребностях.

Вы можете не думать, что вам когда-нибудь понадобится обновленная система связи, но с ростом цифровизации нашего общества она вам понадобится. Потребность есть сейчас. Через несколько лет цифровое телевидение станет единственным шоу в городе, а высокоскоростное подключение к Интернету станет более необходимым и доступным. Электронные компоненты все больше и больше должны «разговаривать». И ваш старый телефон и кабельные провода просто не справятся с этой задачей.

Легко испугаться всего этого электронного жаргона. Однако на данный момент все, что вам нужно знать, это то, что ваш телефон, телевидение, Интернет и другие коммуникационные потребности могут быть обеспечены с помощью только двух типов кабелей, и все они размещены в центральной распределительной системе, которую вы можете установить самостоятельно. Это так же просто, как ловить новую телефонную линию, за исключением того, что вам понадобится четыре кабеля (два телефонных и два коаксиальных) к каждому разъему, чтобы выполнить работу правильно.

Мы покажем вам, как проложить провода, установить соответствующие разъемы и подключить центральную распределительную коробку. Новая система не означает, что вам придется выбрасывать старые кабели и разъемы. Существующие телефонные линии и разъемы могут сосуществовать с вашей новой системой.

Мы рекомендуем сначала устанавливать новые кабели и разъемы в комнатах только там, где они необходимы, и модернизировать систему с помощью новых разъемов и линий по мере изменения ваших электронных потребностей. Прелесть системы установки, показанной в этой статье, заключается в том, что ее будет легко перенастроить, улучшить или расширить в будущем. Со временем вы сможете подключать любые совместимые устройства, просто «перекинув» кабели или телефонные линии в распределительную коробку (так же, как это делали старые телефонные операторы в первой половине 20-го века).

Проще всего установить систему во время реконструкции, надстройки или строительства нового дома. Стены открыты, и кабели можно легко проложить в каждую комнату. Но в большинстве случаев вы также можете модернизировать свой существующий дом (хотя это потребует немного больше усилий для ловли кабеля, а иногда и для резки и ремонта стен). Мы покажем вам несколько стратегий, которые помогут.

Возможности новой системы связи

Семейный мастер на все руки

Выход кабеля связи

• Один DVD, видеомагнитофон и ресивер кабельного или спутникового телевидения смогут передавать сигнал на любой телевизор в доме.
• Компьютеры могут быть объединены в сеть для обмена файлами или компьютерными периферийными устройствами, такими как принтеры и сканеры.
• Удаленные телевизионные камеры с замкнутым контуром можно подключить к телевизору в любом месте дома, а подключение к системе безопасности не составит труда.
• У вас будет достаточно емкости телефонной линии, чтобы управлять Пентагоном.
• Ваш дом будет оснащен кабельным или телефонным высокоскоростным доступом в Интернет.
• Необходимые линии будут на месте, чтобы справиться с неизбежным переключением с аналогового на цифровое телевидение.
• Аудиосистемы для всего дома можно прокладывать по одним и тем же кабелям.
• В зависимости от системы встроенные средства управления домом могут быть объединены с «умными приборами».

Планирование расположения распределительного щита и маршрутов кабелей

Ключом к модернизации системы является размещение главного распределительного щита в месте, где будет легче всего провести дополнительные провода и разъемы к остальной части дома. В примере дома (рис. А ниже) мы показываем прачечную как логическое место для распределительной коробки. Оттуда провода можно легко вывести в подвал и на чердак, а затем к выбранным розеткам в любом месте дома. Но лучшее место для распределительного щита в вашем доме может быть другим — котельной, гаражом или даже чуланом.

Вам также необходимо создать доступ к пространству стойки над и под панелью. Для облегчения доступа поместите панель в свободное пространство для стоек, чтобы вы могли протягивать новые линии в панель. Мы покажем вам, как это сделать с помощью панели, которая отвинчивается от стены (Фото 18).

Затем спланируйте пути прокладки кабелей. Чердаки, подвалы, подвальные помещения, гаражи и даже чуланы предлагают самые простые беспрепятственные маршруты. Затем вы обычно можете просверлить отверстия в верхней или нижней пластинах и протянуть кабели, не открывая готовые стены. Но средние этажи, зажатые между готовыми этажами, могут быть более сложными. Прокладка кабелей к этим комнатам с помощью поверхностного монтажа кабелей через шкафы является хорошей стратегией, но иногда необходимо прорезать и залатать отверстия в готовых стенах или даже потолках для прокладки проводов.

Здесь мы покажем вам наиболее удобную конфигурацию разъемов: два кабельных разъема и два телефонных разъема, все в одной крышке. (Одна накладка предназначена для четырех разных линий.) А кабельный разъем предназначен для передачи видео или кабельного Интернета.

Два дополнительных телефонных и коаксиальных кабеля предназначены для междомовой сети. Вам, вероятно, не понадобятся все эти линии сразу, но все равно протяните провода. Тем не менее, вам не нужно подключать их всех. Просто прикрепите домкраты и защелкните их в крышке, а дополнительные провода аккуратно смотайте внутри распределительной коробки.

Все четыре линии от каждой розетки возвращаются к распределительной коробке. Для этого требуется много проводов, но проводка и разъемы относительно дешевы. Если вы знаете, что вам понадобится только один кабель или одна телефонная розетка, просто проложите одиночные линии и используйте другую накладку.

Рисунок A: Типовой рабочий план

Типовой план электропроводки: Расположите панель там, где есть легкий доступ к чердаку, подвалу и/или подполью. Кабели низковольтные и безопасные.

Вы можете скачать рисунок А и распечатать его. Перейдите к разделу «Дополнительная информация» ниже.

Проект шаг за шагом (21)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 21

Установите панель крышки

Вырежьте, фрезеруйте и покрасьте 18-дюймовую кромку. широкие защитные панели из МДФ и прикрутите их через гипсокартон к шпилькам с 2-дюйм. шурупы для гипсокартона и финишные шайбы.

Вырезанная маркировка на модуле в распределительной коробке также может сбивать с толку, так как слоты отмечены цветом, но не обозначены полосами. Чтобы убедиться в этом, вам придется изучить инструкции, прилагаемые к модулю.

Обычно белый провод с маленькими цветными полосками вставляется в самый верхний или крайний левый слот, за которым следует цветной провод с более тонкой белой полосой (Фото 16).

Если вы перепутаете провода модуля или разъема, ваши телефоны, вероятно, не будут работать, поэтому обязательно ознакомьтесь с инструкциями перед подключением любого из них. Чтобы еще больше облегчить путаницу после установки системы, запланируйте также использование цветных разъемов (Фото 7).

Не забудьте заземлить систему
Важно заземлить распределительную коробку (фото 13 и 14) перед установкой телекоммуникационного модуля. Даже небольшие статические заряды, которые вы наносите на систему своим телом, могут повредить хрупкие электронные компоненты.

Показано подключение провода 10 калибра от винта заземления в коробке к основному проводу заземления электрощита. Подсоедините новый заземляющий провод в любом месте основного заземляющего провода. Вы также можете прикрепить землю к своей основной водопроводной трубе в пределах 5 футов от ее точки входа, если труба металлическая.

Позвольте телефонным и кабельным компаниям сделать основные подключения интерфейсов
Интерфейсы для телефона и кабельного телевидения (коробки, в которых линии с улицы соединяются с вашими домашними линиями) можно расположить как внутри, так и снаружи дома. Вам решать, как провести линии от распределительной коробки к интерфейсам. Проведите их к местам сопряжения и оставьте пару дополнительных футов кабеля. Позвоните в телефонные компании и компании кабельного телевидения, чтобы позаботиться о реальных подключениях.

Что мне купить?

Вы найдете все материалы и инструменты, необходимые для вашего электромонтажного проекта, в большинстве домашних центров в отделе аксессуаров для телефонов. Важнейшими элементами являются распределительная коробка и ее компоненты. После этих первоначальных инвестиций расширение системы обходится дешево.

1. КАБЕЛИ
Покупайте кабель оптом — так намного дешевле. Телефонный кабель CAT-5e продается длиной 1000 футов. катушки. Он изготовлен в соответствии с чрезвычайно высокими стандартами и содержит четыре витые пары проводов, поэтому по одному кабелю можно подключить до четырех разных телефонных линий. Коаксиальный кабель RG-6 продается длиной 500 футов. катушки.

2. РАСПРЕДЕЛИТЕЛЬНАЯ СИСТЕМА
Сердцем системы является распределительная коробка (Фото 2). Если вы думаете, что вам понадобится всего шесть или меньше розеток по всему дому, купите небольшую коробку. Но если вы хотите оставить место для расширения с большим количеством розеток и пространством внутри коробки для сети, усилителей сигнала или другого оборудования, приобретите более крупный.

Зайдите в любой магазин электроники или домашний центр, и вы найдете множество аппаратных средств, предназначенных для ускорения, расширения или улучшения вашей базовой системы. Место, необходимое для этого оборудования, является одной из основных причин, по которой мы рекомендуем использовать распределительную коробку большего размера.

Телекоммуникационный модуль (Фото 14) является нервным центром телефонных розеток и соединений между розетками. Также в модуль входит коаксиальный сплиттер. Разветвитель распределяет кабельное соединение с улицы и «расщепляет» сигнал, чтобы отправить его на любые компоненты, которые вы к нему подключаете. При необходимости вы можете добавить дополнительные телефонные банки или сплиттеры. Стартовый модуль позаботится о ваших неотложных потребностях. При необходимости вы можете подключить группы разъемов или даже больше модулей.

3. МАТЕРИАЛЫ ДОМКРАТА
К розеткам прикрепите модульные телефонные розетки, которые защелкиваются на задней части накладок. Не беспокойтесь — они примут старые и современные телефонные линии.

Вы найдете обжимные F-разъемы в упаковках по 10 штук. Заканчивайте все коаксиальные линии обжимными F-разъемами, которые затем привинчиваются к разветвителям в распределительной коробке или к защелкивающимся F-разъемам на накладки. В них ввинчиваются F-разъемы, которые, в свою очередь, защелкиваются на задней стороне четырехпортовых накладок.

В четыре квадратных отверстия вставляются модульные домкраты или F-джеки в любой конфигурации. В дополнение к покупке оборудования вам необходимо будет приобрести следующие обязательные специальные инструменты для работы с коммуникационной проводкой и арматурой:

• Инструмент для зачистки коаксиального кабеля (Фото 10)
• Инструмент для обжима F-коннектора (Фото 11)
• Ножницы электрика (Фото 8)
• Кроме того, вам понадобится угловая дрель (прокат; фото 3) и кольцевая пила диаметром 2-1/2 дюйма (фото 3), чтобы просверлить отверстия для прокладки проволоки.

Исправить неисправную проводку освещения катера и грузового прицепа

Дополнительная информация:

Первоначально опубликовано: 08 января 2019 г.

Похожие проекты

Популярные обучающие видео

Как установить разъем F на коаксиальном кабеле

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 30.08.21

Ель / Марго Кавин

Обзор проекта

Традиционные коаксиальные кабели когда-то были стандартным средством подключения телевизора к антенне или точке доступа кабельного телевидения. Но они менее распространены сейчас, когда телевизоры высокой и сверхвысокой четкости широко используют HDMI, оптоволоконные кабели и кабели Ethernet для многих своих подключений. Тем не менее, у коаксиальных кабелей есть свое назначение, и ваша видеосистема все еще может их использовать.

Коаксиальный кабель, используемый для подачи электронных сигналов на телевизор или другое электронное устройство, заканчивается разъемом F. Несмотря на название, разъемы F представляют собой круглые металлические бочкообразные наконечники, которые прикрепляются к концу коаксиального кабеля.

Существует несколько способов подключения этих разъемов F к коаксиальному кабелю. Профессиональные установщики используют инструмент для зачистки коаксиального кабеля, который одновременно зачищает все три слоя кабеля. Затем они надевают разъем F и фиксируют его с помощью инструмента для коаксиального кабеля, который прижимает разъем к кабелю и одновременно обжимает его.

Что такое F-коннектор?

F-разъем — это фитинг, который соединяет коаксиальный кабель с электронным устройством или настенной розеткой. Он содержит резьбу, позволяющую прикрутить кабель к телевизору, сетевой розетке или другим электронным устройствам.

Смотреть сейчас: Как установить F-коннекторы на коаксиальный кабель

Если вы не профессионал, у вас, вероятно, нет этих специальных инструментов. Но у вас может быть (или вы можете одолжить) базовый кабельный обжимной инструмент, который позволит вам установить F-разъем обжимного типа. У вас нет кримпера? Нет проблем — просто купите поворотный F-коннектор, который можно установить вручную.

Что касается зачистки кабеля перед добавлением разъема, то с этим справится обычный канцелярский нож. Полезно иметь стандартные инструменты для зачистки электрических проводов на одном из этапов, но вы также можете обойтись канцелярским ножом. Просто будьте осторожны, чтобы защитить внутренний медный кабель и ваши пальцы.

Ель / Марго Кэвин

Оборудование/инструменты

• Универсальный нож
• Инструмент для зачистки проводов (опционально)
• Кабельный обжимной инструмент (для обжимных разъемов)

Материалы

• Обжимной или поворотный разъем F

1. Зачистить провод

   Во-первых, с помощью универсального ножа снимите черную или белую внешнюю оболочку с конца коаксиального кабеля на 3/4 дюйма.

   Осторожно сделайте неглубокий надрез по всему кабелю, разрезая только внешнюю оболочку. Ногтями снимите оболочку с кабеля. Это обнажает слой тонкой металлической экранирующей проволоки и фольги непосредственно внутри оболочки.

   Ель / Марго Кэвин

2. Обрежьте защитную пленку

   Сложите экранирующие провода обратно на оболочку кабеля и обрежьте их с помощью инструментов для зачистки проводов или ножниц, чтобы их длина составляла около 1/8 дюйма. Теперь используйте канцелярский нож, чтобы разрезать металлическую экранирующую фольгу так, чтобы она выступала только примерно на 1/4 дюйма из разреза в оболочке кабеля.

   Ель / Марго Кэвин

   Предупреждение

   Металлические экранирующие провода внутри внешней оболочки коаксиального кабеля очень тонкие и имеют заостренные концы. Это означает, что они могут легко проткнуть палец, поэтому будьте особенно осторожны при работе с ними. Использование перчаток значительно усложнит выполнение работы, поэтому позаботьтесь о мерах предосторожности.

3. Обрезать пластиковый слой

   Зачистите 1/4 дюйма белого пластикового изоляционного слоя вокруг медной жилы кабеля с помощью инструментов для зачистки проводов или универсального ножа. Будьте очень осторожны, чтобы не перерезать и не надрезать сам медный провод, так как это может повлиять на работу кабеля. Теперь от конца белого пластикового слоя должно быть 1/4 дюйма оголенного медного провода.

   Ель / Марго Кэвин

4. Установите разъем

   Этот этап зависит от того, какой тип разъема вы используете:

   Обжимной F-разъем: Наденьте обжимное кольцо F-разъема на конец кабеля и наденьте его на внешнюю оболочку и экранирующие провода. Сдвиньте его, пока белый пластиковый слой не соприкоснется с отверстием внутри разъема. Вы должны увидеть около 1/4 дюйма медного провода внутри конца разъема F. Перейдите к последнему шагу.

   Вращающийся разъем F : наденьте разъем F на конец кабеля и поверните его по часовой стрелке, пока белый пластиковый слой не коснется отверстия внутри разъема, а медный провод не выйдет примерно на 1/16 дюйма за передний конец кабеля. разъем. Для поворотных соединителей ваша работа выполнена.

   Ель / Марго Кэвин

5. Завершение обжимной установки

   На F-разъеме обжимного типа поместите губки обжимного инструмента на обжимное кольцо F-разъема и сожмите рукоятки инструмента, чтобы прикрепить разъем к кабелю. Теперь вы закончили.

   Ель / Марго Кэвин

Как и где правильно установить компьютерные кабели и провода для SSD, панельных переключателей и т. д.

Вы установили материнскую плату, блок питания, процессор и модули оперативной памяти. Теперь пришло время подключить все провода. Точность на этом этапе жизненно важна, так как любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться.

Многие устройства включают кабели различных типов. В большинстве случаев используется небольшая многоконтактная розетка/вилка, такая как звуковая карта, DVD-плеер или записывающее устройство с аудиовыходом, и даже кнопки или USB-порты на передней панели настольного ПК. Другие используют вилки и муфты большего размера для подключения к существующим проводам, таким как кабели питания для проигрывателя / рекордера DVD или Blu-Ray, видеокарт и некоторых охлаждающих вентиляторов, таких как те, которые прикреплены к корпусу. Очень важно знать, куда все идет и как это соединяется.

Следуйте инструкциям в этой статье, чтобы узнать все подробности правильного подключения кабелей и проводов.

Полезные советы по сборке/обновлению ПК

Как и в случае с любым другим техническим устройством, при работе внутри ПК по любой причине необходимо учитывать несколько моментов, поэтому давайте начнем с этого. Вы уловили этот каламбур? Вот четыре основных шага, которым нужно следовать каждый раз, когда вы работаете на своем ПК.

• Убедитесь, что источник питания отключен . Этот шаг может не применяться, если вы еще не подключили кабель питания, но на всякий случай стоит упомянуть об этом.
• Снижение риска статического электричества . Естественное накопление статического электричества в руках и других частях тела может нанести ущерб внутренним частям компьютера. Независимо от того, используете ли вы антистатический коврик или защитную ленту, это важный шаг для защиты ваших инвестиций.
• Следите за тем, чтобы на рабочем месте не было жидкостей или мусора . Вы же не хотите пролить бутылку с водой на свой новый компьютер. Очистите рабочее место перед началом работы и постарайтесь уменьшить количество пыли, пока вы на нем.
• Вымойте руки . При работе с кабелями и другими внутренними компонентами масло и грязь на руках могут впоследствии вызвать проблемы. Лучше всего надеть неопудренные нитриловые перчатки, но чистые руки подойдут.

Советы по подключению кабелей внутри вашего ПК

Если вы впервые работаете с электроникой или даже открываете корпус компьютера, вы должны знать несколько важных советов перед подключением компонентов с помощью проводов.

Держите кабели в порядке . Итак, это не обязательно жизненно важно для здоровья вашей машины (за исключением возможности касания провода горячими компонентами или зацепления вентилятора). Тем не менее, чистый и организованный случай прославляет. Если вы потратите несколько минут перед установкой периферийных устройств и спланируете расположение всего, будет намного проще все подключить (и впоследствии заменить устаревшие компоненты). Вы можете использовать маленькие стяжки и аккуратно заправить все, что нужно.

Поддерживайте порядок на рабочем месте . Как и любой проект, даже этот может быть невероятно разочаровывающим. Сделайте себе одолжение и сократите это разочарование, имея все, что вам нужно, там, где вы можете это найти, прежде чем приступить к работе. Кроме того, перед открытием упаковки удалите весь мусор, мусор, пыль или жидкости. Этот шаг гарантирует, что ваши компоненты безопасно и адекватно функционируют после завершения вашего проекта.

Подождите, пока не подключите блок питания к сетевой розетке . Предупреждающие этикетки существуют не просто так. Не шокируйте себя тем, что забыли отключить блок питания от розетки перед работой внутри ПК.

Не носите украшения и любую свободную одежду . Вы быстро поймете, почему это не лучшая идея, если вы носите браслеты, свободные рубашки с длинными рукавами или рубашки с мешковатой талией во время работы на тренажере. Поздоровайтесь с тем, что вы зацепились за случайные части компьютера или поджарили компонент статическим электричеством, что повышает уровень вашего разочарования.

Использовать защитное снаряжение . По общему признанию, существует множество споров о необходимости антистатических браслетов и перчаток при работе с электроникой, но лучше перестраховаться, если вы не работаете регулярно с материнскими платами, конденсаторами или другой мелкой электроникой. Конечно, большинство профессионалов носят их в любом случае. Аргументом в пользу ношения перчаток является то, что масла, грязь и другие загрязняющие вещества могут привести к повреждению деталей вашего компьютера (впоследствии даже к коррозии). Наиболее существенным спором о мерах предосторожности от электростатического разряда является то, что вы можете повредить компонент из-за статического электричества.

Как подключить кабели к материнской плате

Как и при подключении системы домашнего кинотеатра, компьютеры имеют множество кабелей и проводов, которые часто путаются. Знание того, куда идет каждый провод или разъем, необходимо для обеспечения правильного порядка. Выполните шаги, перечисленные ниже, чтобы убедиться, что каждый компонент подключен и работает правильно.

1. Подсоедините провода переключателя кнопки питания

Чтобы ПК включался при нажатии кнопки питания, подключите переключатель питания на материнскую плату . Среди свободных кабелей в вашем корпусе вы найдете двухконтактный разъем, который обычно имеет маркировку «PWR SW», , но если вы не уверены, обратитесь к руководству по корпусу.

Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Как правило, эти контакты расположены в нижней правой части и обычно не имеют маркировки. Если элемент не работает, попробуйте поменять местами штифты. Может быть сложно определить правильное направление, особенно с крошечными разъемами с плоскими контактами.

2. Подсоедините провода переключателя сброса

Если на корпусе вашего ПК имеется переключатель сброса , разъем аналогичен кнопке питания, отображая RESET SW , а не Power SW . Этот разъем позволяет перезагрузить компьютер после неприятного сбоя, так как он перезагружает оборудование и принудительно перезагружает компьютер.

Чтобы подключить провода кнопки Reset, нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте вилку на два штифта, чтобы зафиксировать ее на месте. Неважно, в какую сторону идет этот разъем.

3. Подключение светодиодов питания и жесткого диска

Разъем жесткого диска соединен со светодиодом на передней панели корпуса, который загорается при работе жесткого диска. На плате разъем обычно имеет маркировку HDD LED. Этот индикатор помогает определить, работает ли ваш компьютер или произошел сбой.

Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт. Внимательно прочтите руководство, чтобы убедиться, что вы выполнили это соединение в правильном порядке.

Выполните те же процедуры для проводов светодиода Power , которые будут иметь аналогичный разъем. Эта вилка также должна быть подключена в правильном направлении, поэтому убедитесь, что вы совместили положительный и отрицательный разъемы.

4. Как подключить USB-кабели к материнской плате

Если в вашем корпусе есть передних USB-портов или встроенный кард-ридер (монтируется как DVD-плеер), вам необходимо подключить их к запасным разъемам. на вашей материнской плате. По всей вероятности кабель в корпусе имеет маркировку USB.

На вашей материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве указано, где находятся контакты, если они существуют. Разъемы USB требуют питания, поэтому вам нужно правильно подключить кабель. К счастью, USB-порты на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении. Если на вашем ПК нет формованной вилки, вам необходимо внимательно изучить руководства по корпусу и материнской плате, чтобы правильно установить провода.

Предполагая, что вы используете блочный разъем, подключите его к свободным контактам USB на материнской плате. Лучше всего использовать ближайший к кабелю разъем, чтобы избежать наматывания кабелей повсюду.

5. Установка соединения FireWire с материнской платой

Передний монтаж Кабели FireWire подключаются к ПК подобно кабелям USB. Опять же, найдите на плате запасной разъем FireWire (в руководстве объясняется, где он находится), затем подключите кабель FireWire. Пластиковый разъем на проводах может иметь маркировку 1394 , поскольку FireWire также известен как «i1394».

6. Подключение аудиокабелей к материнской плате

Передние аудиопорты также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК имеется цельная заглушка для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы и даже микрофоны.

В руководстве к материнской плате подробно описано, где подключаются аудиокабели, обычно рядом с задней панелью. Опять же, есть только один способ подключения вилки, поэтому осторожно вставьте ее на место. Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему на материнской плате.

7. Место подключения проводов вентилятора на материнской плате

В современных корпусах обычно устанавливаются дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха внутрь корпуса и наружу, сохраняя ваш компьютер прохладным. В то время как некоторые охлаждающие вентиляторы подключаются к разъемам блока питания (большие 4-контактные разъемы), встроенные вентиляторы не подключаются, например, вентилятор ЦП и меньшие вентиляторы чипа. Вентиляторы, используемые на этих встроенных компонентах, подключаются к разъемам на материнской плате. Этот тип подключения часто имеет автоматические или цифровые настройки скорости вращения вентилятора, чтобы ваш компьютер работал тихо и эффективно.

Если ваши вентиляторы имеют мини-разъемы с тремя или четырьмя контактами, что почти всегда имеет место, они подключаются непосредственно к материнской плате. Обычно это вентиляторы с автоматическим регулированием скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, и подключите разъем питания вентилятора. Трехконтактные разъемы могут подключаться к четырехконтактным портам и наоборот. Кабели обычно подключаются только одним способом, так что это легко сделать правильно.

8. Подключение проводов вентилятора процессора

Вентилятор процессора является наиболее важным соединением, всегда поддерживающим безопасную температуру для процессора. Как и системные вентиляторы, материнская плата регулирует скорость вращения вентилятора процессора в зависимости от текущей внутренней температуры процессора и обеспечивает максимально тихую работу компьютера. Старые материнские платы/ПК могут не иметь опции «бесшумного режима», но провода вентиляторов по-прежнему требуют правильного порядка, поэтому они включают в себя вилки с геометрическим замыканием.

Также на материнской плате есть специальный разъем для процессорного вентилятора, часто помечен ВЕНТИЛЯТОР ЦП. Найдите его в руководстве. Штекер, скорее всего, будет четырехконтактным, но существуют и трехконтактные процессорные вентиляторы. Разъем идет только в одну сторону.

9. Подключение кабелей передачи данных жесткого диска/твердотельного накопителя

Как и кабели, которые необходимо было подключить ранее, место для подключения кабелей передачи данных жесткого диска/твердотельного накопителя помечено. Слоты указаны SATA1, , SATA2, и т. д. Обычно на материнскую плату приходится несколько слотов SATA.

Примечание : Убедитесь, что вы подключаете основной жесткий диск или твердотельный накопитель к разъему SATA с максимальной скоростью, см. руководство по материнской плате.

Теперь подключите кабель передачи данных HDD/SSD к разъему SATA.

После подключения кабеля жесткого диска/твердотельного накопителя вы готовы к установке жесткого диска или твердотельного накопителя.

После того, как все правильно подключено, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы же не хотите, чтобы ваши провода попали в вентиляторы или касались горячих поверхностей. Вы можете прикрепить внутренние кабели к вашему недавно реконструированному ПК, используя пустые отсеки для дисков и стяжки.

—–

В заключение примите меры предосторожности при работе на компьютере. Понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки. Вы предотвратите повреждение и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают, как запланировано.

Правильная установка кабелей и проводов в вашем компьютере может показаться сложной задачей, но для этого нет причин. Определить, что это такое и где это соединяется, — это только полдела. При наличии терпения и ноу-хау ваш компьютер станет лучше, чем раньше.

Как подключить соединительные кабели | Советы по работе с разряженным автомобильным аккумулятором

Если ваш автомобиль не заводится, соединительные кабели могут помочь вашему автомобилю начать работу всего за несколько минут. Для подключения соединительных кабелей обычно требуется два автомобиля. Откройте оба капота, а затем подключите красный и черный зажимы к аккумулятору в машине, которая не заводится. Затем проделайте то же самое с другим транспортным средством. Заведите работающую машину и дайте ей поработать минуту. Включите мертвую машину, отсоедините кабели от обеих машин, и все готово!

Прежде чем начать, вам нужно знать правильный порядок подключения кабелей и что делать, если вы ошиблись. Узнайте, как подключить соединительные кабели, и узнайте, как устранить неполадки в этом процессе.

Как узнать, разряжен ли автомобильный аккумулятор?

Изображение через Pexels от KaboomPics. com.

Если при повороте ключа ничего не происходит, вероятно, виноват разряженный автомобильный аккумулятор. Однако, если вы слышите, как двигатель пытается запуститься, у вашего автомобиля может быть другая проблема с ремнем или генератором. Вместо того, чтобы пытаться переключить аккумулятор, позвоните в сервисный центр Tom Kadlec Kia, чтобы наша команда экспертов могла диагностировать и устранить проблему.

Как расположить машины, чтобы разрядить аккумулятор?

Если аккумулятор вашего автомобиля разрядился, вы можете запустить его с помощью второго автомобиля. Поднимите рабочую машину так, чтобы капоты двух машин находились на расстоянии всего нескольких дюймов друг от друга. Обязательно оставляйте между ними пространство. Транспортные средства должны находиться достаточно близко, чтобы соединительные кабели могли проходить между двумя транспортными средствами, но не настолько близко, чтобы две машины соприкасались.

Для достижения наилучших результатов два автомобильных аккумулятора должны иметь одинаковое напряжение. Вы можете убедиться, что цифры совпадают или близки, прочитав характеристики на верхней части батарей. Если рабочее транспортное средство имеет значительно более высокое напряжение, перескакивание аккумулятора может привести к повреждению другого автомобиля. В этом случае лучше обратиться за помощью к другому водителю.

Сначала вы подключаете красные или черные соединительные кабели?

Как только обе машины будут на месте, выключите обе и откройте капоты. Сначала подключите красные соединительные кабели. Начните с присоединения одного красного кабеля к положительной стороне батареи, которая не заводится. Затем прикрепите другой красный зажим к положительной стороне работающей батареи.

Затем подсоедините один черный провод к отрицательному полюсу работающей батареи. Когда вы будете готовы прикрепить другой черный зажим, не подключайте его к разряженной батарее. Вместо этого найдите металлический компонент в блоке двигателя вашего автомобиля, где вы сможете безопасно его прикрепить.

Что происходит, когда вы неправильно подключаете кабели аккумулятора?

Неправильное подключение соединительных кабелей может привести к серьезным проблемам. Вот некоторые из наиболее распространенных проблем с подключением соединительных кабелей:

• Установка черного и красного соединительных кабелей в неправильном положении:  Если вы подключите соединительные кабели к неправильным сторонам аккумулятора, вы не сможете чтобы завести мертвый автомобиль. Всегда следите за тем, чтобы красные кабели подсоединялись к той стороне аккумулятора, которая отмечена знаком плюс (+).
• Подсоединение одного из черных соединительных кабелей к разряженному аккумулятору:  При попытке завести автомобиль могут появиться искры, потенциально вступающие в реакцию с легковоспламеняющимися веществами или воспламеняющие их. Вместо этого всегда подключайте второй черный кабель к заземленной металлической детали.
• Пренебрежение подключением одного из соединительных кабелей:  Если один из соединительных кабелей не установлен, процесс не будет работать правильно. Если разряженная батарея по-прежнему не запускается, еще раз проверьте правильность подключения всех четырех концов соединительных кабелей.

Когда следует пытаться завести заглохший автомобиль?

Изображение из Unsplash от jumpstarterexper.

После подключения всех четырех концов соединительных кабелей включите работающий автомобиль. Оставьте его в парке и дайте ему поработать на холостом ходу не менее минуты. Затем попытайтесь завести другое транспортное средство. Если проблема была в разряженном аккумуляторе, то второй автомобиль должен сразу же включиться.

Когда следует отсоединять соединительные кабели?

Как только оба автомобиля заработают, можно отсоединить соединительные кабели. Снимайте зажимы по одному, в порядке, обратном их установке. Начните с снятия черного троса с блока цилиндров, а затем снимите другой черный хомут с работающего автомобиля. Затем снимите оба конца красного кабеля, заканчивающегося зажимом, прикрепленным к разряженной батарее.

После отсоединения соединительных кабелей вы можете выключить или повторно припарковать автомобиль, который вы использовали для запуска разряженного аккумулятора. Тем не менее, вы должны позволить другому транспортному средству продолжать движение. Дайте ему постоять полчаса, чтобы зарядить аккумулятор. Вы также можете несколько раз проехать на нем вокруг квартала, чтобы помочь аккумулятору восстановить заряд.

Как сбросить автомобильный аккумулятор без второй машины?

Если другой автомобиль недоступен для запуска разряженного аккумулятора, вы можете использовать прыжковый ящик, если он у вас есть. Этот удобный элемент оборудования, также известный как аккумуляторная батарея, может легко заменить второе транспортное средство. Просто подключите соединительные кабели к разряженному аккумулятору и блоку управления и попробуйте завести автомобиль. Когда он запустится, отсоедините тросы и дайте автомобилю поработать на холостом ходу.

Что делать после запуска разряженного аккумулятора?

Использование соединительных кабелей для запуска разряженного аккумулятора решает насущную проблему и позволяет вам отвести автомобиль в безопасное место. Но разряженная батарея может сигнализировать о более серьезной проблеме. Если аккумулятор не может держать заряд, возможно, вам придется заменить его.

Вместо того, чтобы ждать, пока возникнет другая проблема с аккумулятором, немедленно доставьте свой автомобиль в наш сервисный центр. Мы проверим аккумулятор, при необходимости заменим старый или разряженный аккумулятор и проконсультируем вас по любым другим вопросам, которые могут повлиять на работу вашего автомобиля.

Хотя важно знать, как безопасно использовать соединительные кабели, они не являются единственным доступным решением проблем с батареями. Посетите Tom Kadlec Kia, чтобы получить помощь в решении проблем с аккумулятором, специальные предложения по экономичному обслуживанию автомобилей, а также квалифицированное техническое обслуживание и ремонт. Вопросы? Свяжитесь с нами онлайн.

Как установить кабельную розетку в стене

Возможно, вам потребуется починить плохо установленную кабельную розетку. Или, возможно, вы хотите переместить телевизор из одной части комнаты в другую. Знать, как установить розетку для кабельного телевидения в стене, не должно быть сложной задачей. На самом деле, это просто вопрос планирования наилучшего способа прокладки кабеля кабельного телевидения. После этого вы просто дополняете свою установку подходящей настенной панелью.

Что нужно знать для установки разъема для кабельного телевидения

В этой статье мы планируем уделить большую часть времени собственно разъему для кабеля и настенной панели. Мы должны предположить, что вы смогли найти кабель в нужном месте. С таким количеством домов и таким количеством различных переменных практически невозможно предоставить исчерпывающие инструкции по прокладке провода.

Как правило, провод часто можно провести либо непосредственно через наружную стену. В других случаях вы просверлите верхнюю пластину на чердаке или подоконник из подполья. Хорошая беспроводная дрель в паре со спиральным сверлом и рулеткой помогут вам оказаться в нужном месте, и вы будете готовы в кратчайшие сроки.

Ознакомьтесь с некоторыми другими нашими статьями о различных методах прокладки кабелей вниз и вверх по стенам для низковольтных и высоковольтных приложений:

• Замена электропроводки в двухэтажном доме
• Инструменты для электромонтажа
• Лучшие инструменты для протягивания электрических проводов

Инструменты, которые могут вам понадобиться

• Пилка для замочной скважины
• Универсальный нож
• Крестообразная отвертка
• Разводной ключ
• Набор или инструмент для установки коаксиального кабеля

Как установить рабочую коробку кабельного разъема

После того, как вы нашли новое место для разъема кабельного телевидения, мы рекомендуем использовать стандартную низковольтную «старую» коробку с одним блоком. В старых рабочих коробках используются пластиковые скобы, чтобы надежно удерживать коробку на гипсокартоне. Это отличается от нового рабочего ящика, в котором используются гвозди, которые вы забиваете в соседнюю стойку.

Это позволит вам получить готовое отверстие с тарелкой для кабельного телевидения. Вы также можете использовать стандартную неглубокую одноместную коробку. Любой из них обеспечивает легкий доступ к проложенному в стене кабелю. Оба типа можно найти в любом магазине бытовой техники или товаров для дома.

Чтобы завершить установку, просто выпилите вертикально ориентированное прямоугольное отверстие примерно 1,75″ x 3,75″. Это будет отверстие, в которое вставляется коробка низкого напряжения . Для гипсокартона мы рекомендуем стандартную пилу для замочных скважин, которую можно купить примерно за 10 долларов. Это делает работу по резке гипсокартона (и даже штукатурки/токарного станка) простым процессом. Если вы не можете взять один из них, гипсокартон можно аккуратно разрезать стандартным канцелярским ножом.

Примечание: При использовании кольцевой пилы ОЧЕНЬ внимательно относитесь к тому, что вы пилите. Очень легко врезаться в то, что вы не собираетесь делать. Обратите особое внимание на расположение любого электрического кабеля 12/2. Также следите за тем, чтобы не снимать и не перемещать любую изоляцию (на наружных стенах). Наконец, следите за глубиной разреза, чтобы не пробить соседнюю комнату.

Фиксация коробки на месте

Когда коробка установлена ​​на место, вы можете использовать стандартную отвертку Philips или гироскопическую отвертку DeWalt 8V, чтобы зафиксировать скобы, которые плотно прикрепят ее к гипсокартону. Эти коробки хорошо работают с гипсокартоном практически любой толщины, и мы даже добились успеха с токарными и гипсовыми стеновыми материалами.

Низковольтные коробки имеют открытую заднюю часть, специально предназначенную для установки низковольтных устройств, таких как кабельное телевидение, Ethernet или телефонные розетки, в существующую стену. Конструкция позволяет легко правильно сгибать коаксиальные кабели или кабели RJ45 (Cat5x) в соответствующие разъемы. Это также устраняет необходимость в металлических пластинах старой школы, анкерах для гипсокартона и шурупах.

Установка кабельного разъема «F» на пластину

Чтобы завершить установку, просто вручную привинтите разъем F-разъема (кабельное телевидение) к задней стороне настенной панели, а затем затяните его с помощью разводного ключа. Когда вы убедитесь, что соединение надежно, привинтите пластину к лицевой стороне рабочей коробки низкого напряжения, используя предусмотренные отверстия, отойдите и наслаждайтесь новой готовой розеткой для кабельного телевидения. Это будет выглядеть намного лучше, чем то, что оставляют после себя многие установщики кабельного телевидения, которые часто представляют собой оголенный провод, торчащий из пола, или пластину, которая бессистемно ввинчена прямо в гипсокартон.

На днях мой 18-летний сын спросил меня, что это такое…

Некоторые дополнительные примечания, которые следует учитывать при установке гнезда кабельного телевидения:

• Если вы начинаете с новой кабельной трассы, мы рекомендуем инвестировать в набор обжимных станков RG6.
