Цилиндрический хвостовик | Системы крепления инструмента

Цилиндрический хвостовик

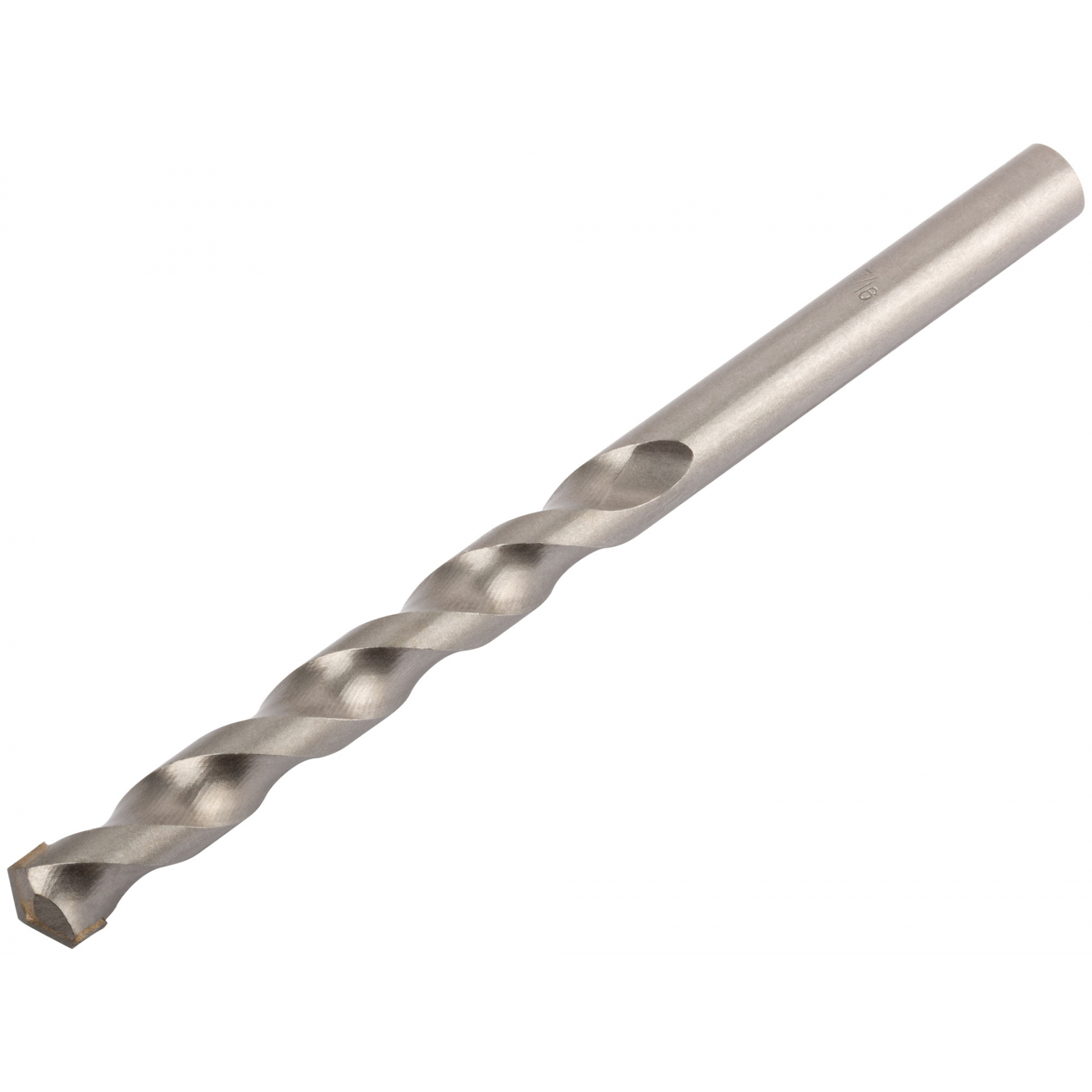

Цилиндрический хвостовик довольно распространен у режущих инструментов. Диаметры цилиндрических хвостовиков принимаются по нормальному ряду в пределах от 2 до 70 мм согласно ОСТ НКМ 4044. Этот ряд не распространяется на сверла, и другие инструменты, у которых диаметр хвостовика совпадает с диаметром цилиндрической рабочей части. Такое исключение необходимо с целью облегчения технологии их изготовления.

Цилиндрический хвостовик применяется или без всяких других крепежных элементов, или чаще всего в сочетании с ними. В первом случае крепление и передача крутящего момента осуществляются за счет трения между цилиндрическими поверхностями хвостовика и патрона. Из-за недостаточной силы зажима цилиндрический хвостовик применяется только для инструментов малых диаметров, например для сверл диаметром от 2 до 20 мм. При повышенных режимах резания, во избежание проворачивания сверла в патроне во время сверления, рекомендуется применять сверла, начиная с диаметра свыше 3 мм,с поводком (рис. 17, а), выполненным в виде двух плоскостей (лысок). Поводок принимает участие в передаче крутящего момента.

Рис. 17. Крепление сверл малых размеров

Все типы изготовляются с цилиндрическим хвостовиком. Некоторые из них, например комбинированные для одновременной обработки и расширения под углом 120°, снабжены режущей частью на обоих концах цилиндрического стержня.

Цилиндрический хвостовик редко применяется для других инструментов из-за малой надежности крепления. Он охватывает только машинные небольших диаметров от 3 до 9 мм, цилиндрические и шпоночные диаметром от 3 до 20 мм, метчики гаечные станочные и гаечные с изогнутым хво стом.

Крепление сверл и разверток малого диаметра

Сверла и развертки мелких размеров с 0,1 до 1,0 мм выполняются с утолщенным цилиндрическим хвостовиком диаметром 1,2 мм для всех размеров с наружным центром 75° и переходным конусом 30° (рис. 17, б). Утолщенный хвостовик обеспечивает более надежное крепление. В качестве дополнительного крепежного элемента используется квадрат с размерами а х h, который нашел широкое распростране ние для метчиков и разверток (рис. 18, а). Для уменьшения номен клатуры воротков и патронов номинальные размеры квадратов стандартизованы (ГОСТ 9523-60) в пределах 1,1-76 мм. Каждый квадрат охватывает возможно большее количество близких между собой диаметров хвостовиков. Для устранения забивания ребер на квадратах предусмотрены фаски, ширина которых колеблется

Рис. 18. Квадраты для инструментов

в небольших пределах. Для мелких метчиков ручных и гаечных диаметром от 2 до 2,6 мм и машинных диаметром от 3 до 5 мм хвостовик делается больше рабочей части.

Крепление машинных метчиков

Хвостовики машинных метчиков выполняются на практике по-разному в зависимости от конструкции патрона. Однако в связи с широким внедрением быстросменных патронов принят хвостовик, снабженный, помимо квадрата, еще и кольцевой выточкой (рис. 18,6) или двумя лысками (срезами).

Все концевые инструменты с цилиндрической или конической рабочей частью снабжаются на обоих торцах центровыми отверстиями, основные размеры которых обозначены буквами (рис. 19, а). Они являются базами при изготовлении, контроле и переточках в процессе эксплуатации. Во избежание повреждения конической поверхности предусмотрена другая его форма — с предохранительным конусом (рис. 19, б). Основной конус делается под углом 60°, а предохранительный -под углом 120°. Центровые отверстия изготовляются по нормальному ряду, установленному стандартом (ОСТ НКМ 4044).

Для инструментов с канавками (метчики, и т. п.) центровые отверстия выбираются с учетом толщины стенки от наибольшего диаметра основного конического отверстия до диаметра сердцевины инструмента.

Для инструментов, у которых наименьший диаметр цилиндра (рабочей части или хвостовика) равен меньше 10 мм, торцы изготовляются с наружными центрами, выполненными под углом 75° (рис. 19, в).

Для быстрой смены зенкеров, комбинированных и специальных инструментов применяются хвостовики различных конструкций.

Рис. 19. Центры для инструментов

На рис. 20 представлена одна из удачных конструкций хвостовиков и отверстий для них. Размеры их стандартизованы (ГОСТ 3009-57). Хвостовики (рис. 20) диаметром от 10 до 50 мм снабжены кольцевой канавкой 1, плоскостью 2, указанной размером Н и радиусным пазом 3 шириной Ь. В корпусе патрона запрессован штифт 4 и предусмотрено фиксационное устройство, состоящее из штифта 5 и кольцевой пружины 6.

Рис. 20. Быстросменный патрон для концевых инструментов

Хвостовик инструмента вставляется в патрон в положение 1. Плоскость 2 свободно проходит под штифтом 4. Штифт 5 под действием пружины 6 заскакивает в кольцевую канавку 1, фиксируя правильное положение инструмента. При вращении шпинделя с патроном штифт 4 заходит в паз 3, захватывает хвостовик и осуществляет рабочее движение зенкера (положение II). Фиксационное устройство предохраняет инструмент от выпадания и обеспечивает быстрое и удобное закрепление хвостовика в патроне. От рабочего требуется только ввести хвостовик в патрон. При повороте шпинделя штифт патрона, входя в паз, сам захватывает и ведет . В практике применяется как штифтовый, так и шариковый фиксатор.

Цилиндрические хвостовики с успехом заменяют конические, в особенности на станках с вертикальным шпинделем. Преимущества их заключаются в простоте и быстроте , а также в экономии материала, так как цилиндрические хвостовики в 2-3 раза короче соответствующих конических. Однако цилиндрический хвостовик не может обеспечить по сравнению с коническим лучшее центрирование инструмента и более качественно обрабатываемую поверхность. Поэтому этот тип крепления можно рекомендовать для менее ответственной работы.

Хвостовики инструментов — РИНКОМ

Главная

Статьи

Хвостовики инструментов

29 апреля 2022

Гирин Кирилл

Хвостовик – это не рабочая часть инструмента, обеспечивающая его фиксацию в патроне. Элемент является неотъемлемой частью сверл, фрез, разверток, зенковок и прочих изделий.

В материале:

Общие требования для всех хвостовиков

Разновидности хвостовиков

Цилиндрический хвостовик DIN 1835А

Цилиндрические хвостовики WELDON

Цилиндрические хвостовики с резьбой

Цилиндрические хвостовики с клиновой лыской

Хвостовики DIN 2080 с конусностью 7:24

Хвостовики DIN 69871 с конусностью 7:24

Конические хвостовики MAS BT 403

Конические хвостовики HSK DIN 69893 форма А, С и Е

Конический хвостовик Морзе

Общие требования для всех хвостовиков

Хвостовики режущих инструментов вне зависимости от габаритов и исполнения должны обладать следующими свойствами:

надежная фиксация изделия в шпинделе станка или револьверной головке;

надежная фиксация изделия в шпинделе станка или револьверной головке;

устойчивость к вибрационному воздействию;

наличие динамической балансировки, исключающей биение во время работы.

Отсутствие любого из перечисленных свойств снижает качество обработки материала, продлевает срок выполнения операций, увеличивает потребность в корректирующих мероприятиях.

Разновидности хвостовиков

Мастера классифицируют хвостовики инструмента по ГОСТ и DIN. Стандарты содержат исчерпывающие сведения о хвостовиках, позволяют подобрать решение для каждой операции.

Цилиндрический хвостовик DIN 1835А

Инструменты с цилиндрическим хвостовиком используются для сверления и фрезерования. Они выполняют чистовую и получистовую обработку, востребованы при ремонтных и монтажных операциях.

Диаметр хвостовика не превышает диаметр инструмента. Частота вращения изделия – до 80 000 оборотов в минуту.

Рис. 1 Хвостовик DIN 1835А

Подбор цилиндрических хвостовиков фрезерного инструмента осуществляется по таблицам. Они содержат сведения о размере элемента и минимальной длине участка закрепления.

Таб. 1 Габаритные размеры хвостовиков DIN 1835А

Таб. 2 Минимальная длина участка закрепления хвостовиков DIN 1835А

Цилиндрические хвостовики WELDON

Хвостовики типа WELDON изготавливаются согласно DIN 1835 B. Инструмент подходит для черновых и получистовых операций, создает незначительные биения режущей кромки.

Изделия класса WELDON устанавливаются в соответствующие патроны. В крайних случаях применяются переходники, взаимодействующие с патронами Tribes.

Рис. 2 Уровень биения инструмента при работе с различными типами патронов

Конструкция хвостовика отличается от DIN 1835 A наличием фиксирующего выступа. Он повышает надежность закрепления изделия.

Рис. 3 Хвостовик DIN 1835 B

Размеры данного типа хвостовиков режущего инструмента отражены в таблице.

Таб. 3 Габаритные размеры хвостовиков DIN 1835 B

Цилиндрические хвостовики с резьбой

Цилиндрические хвостовики с резьбой повышают надежность фиксации инструмента, но увеличивают сложность изготовления патрона. Последний фактор исключил популярность данного типа креплений.

Рис. 4 Хвостовик с резьбой

Габаритные размеры резьбовых хвостовиков представлены в таблице.

Таб. 4 Габаритные размеры хвостовиков с резьбой

Цилиндрические хвостовики с клиновой лыской

Хвостовики с длинным проемом клинового типа. Они обеспечивают чистовую и черновую обработку, быстро устанавливаются в патрон и извлекается из него.

Рис. 5 Хвостовик с клиновой лыской

Клин способствует сопряжению патрона и хвостовика при вращении, предотвращает появление биений и прочих неблагоприятных явлений.

Таб. 5 Габаритные размеры хвостовиков с клиновой лыской

Хвостовики DIN 2080 с конусностью 7:24

Хвостовики инструментов с конусом 7:24 для концевых фрез. Изделия подходят для черновой и чистовой обработки, обеспечивают точность выполнения операций на уровне АТ3.

Рис. 6 Хвостовик DIN 2080

Для определения габаритных размеров хвостовиков предусмотрена профильная таблица.

Таб. 6 Габаритные размеры хвостовиков DIN 2080

Хвостовики DIN 69871 с конусностью 7:24

Еще одна разновидность конусных хвостовиков для инструмента. Как и в предыдущем случае, хвостовики используются в концевых фрезах, имеют точность АТ3. Изделия отличаются наличием специальной канавки на юбке конуса.

Рис. 7 Хвостовик DIN 69871

Таб. 7 Габаритные размеры хвостовиков DIN 69871

Производители предлагают особую модификацию хвостовиков для станков с ЧПУ. Они способствуют охлаждению рабочей зоны посредством передачи СОЖ.

Рис. 8 Хвостовик DIN 69871 с возможностью подачи СОЖ

Конические хвостовики MAS BT 403

Хвостовики, выполненные по японскому стандарту. Инструмент на базе подобных хвостовиков имеет точность АТ3, подходит для чернового, получистового и чистового фрезерования. Допускается работа с тонколистовыми материалами.

Рис. 9 Хвостовик MAS BT 403

Таб. 8 Габаритные размеры для хвостовиков MAS BT 403

Конические хвостовики HSK DIN 69893 форма А, С и Е

Конические хвостовики для работы со станками ЧПУ. Инструменты подобной конфигурации относятся к универсальным, обеспечивают высокое качество обработки, минимальные показатели биения и смещения.

Конструктивные различия модификаций А, С и Е представлены на чертежах.

Рис. 10 Хвостовик HSK DIN 69893 форма А

Рис. 11 Хвостовик HSK DIN 69893 форма С

Рис. 12 Хвостовик HSK DIN 69893 форма E

Для каждой формы предусмотрены собственные габаритные размеры.

Таб. 9 Габаритные размеры для хвостовиков HSK DIN 69893 форма А

Таб. 10 Габаритные размеры для хвостовиков HSK DIN 69893 форма С

Таб. 11 Габаритные размеры для хвостовиков HSK DIN 69893 форма E

Конический хвостовик Морзе

Хвостовик с соответствующим устройством. Инструмент с подобной хвостовой частью обеспечивает точность АТ3 – АТ5. При выполнении отдельных операций наблюдается биение режущей кромки. Это снижает качество обработки, может потребовать дополнительных мер по устранению дефектов.

Рис. 13 Конический хвостовик Морзе

Приобрести продукцию с перечисленными типами хвостовиков предлагает магазин «РИНКОМ». Мы реализуем сертифицированный инструмент для бытовых, хозяйственных и производственных нужд. Изделия соответствуют требованиям эксплуатационной безопасности, обладают значительным ресурсом и прекрасными показателями совместимости.

Чтобы ознакомиться с полным спектром изделий, воспользуйтесь каталогом либо обратитесь за помощью к консультантам компании.
