Общие положения оформления чертежей КМД / Чертежи КМД / 3dstroyproekt.

ru

Формат чертежей. Деталировочные рабочие чертежи отдельных элементов конструкций, а также монтажные схемы желательно располагать на листах стандартного формата — А1 по ГОСТ 2.301—68.

Линии. При вычерчивании чертежей рекомендуются следующие толщины линий: для рамок чертежей — от 0,6 до 0,8 мм; для основных линий и узлов — от 0,15 до 1 мм в зависимости от масштаба изображения. Чем меньше масштаб, тем линии тоньше; для выносных, осевых и размерных линий — 0,2 мм; для линий разрезов — от 0,6 до 0,8 мм.

Оси здания наносят штрихпунктирными линиями и обозначают: поперечные оси — цифрами, продольные { называемые рядами } — буквами. Цифры и буквы заключают в кружки диаметром 6—9 мм.

Линии чертежа не должны пересекать цифры и надписи.

Для получения линий нужных толщин конструктору необходимо иметь два карандаша разной твердости: один НВ или ТМ — для тонких линий, второй В или 2М — для более толстых линий.

Надписи. Все надписи выполняют нормальным шрифтом. Высоту букв следует согласовывать с назначением надписи и размером отдельных видов и проекций на чертеже. Чертежи выглядят и читаются хорошо при следующей высоте строчных букв: 4 мм — для наименований чертежей и проекций на листах формата Ф1; 2,5 мм — для наименований конструктивных деталей { например, рельс КР-120 } ; 2 мм — для надписей на выносных линиях { например, вертикальные связи } . Заглавные буквы следует делать в 1,5 раза выше строчных.

Размеры. Все размеры на рабочих чертежах и монтажных схемах следует указывать в миллиметрах { только цифрами } и писать над размерными линиями. При малом расстоянии между выносными линиями размеры можно написать несколько в стороне под или над размерной линией. В этом случае от цифры к соответствующему участку размерной линии необходимо дать дополнительную выносную линию. Размерные и выносные линии делают сплошными. В точке пересечения размерных и выносных линий разрешается делать стрелку, жирную точку или засечку. Точки ставят на средних выносных линиях, если выносные линии расположены близко друг к другу. Размер цифр — 2—3 мм.

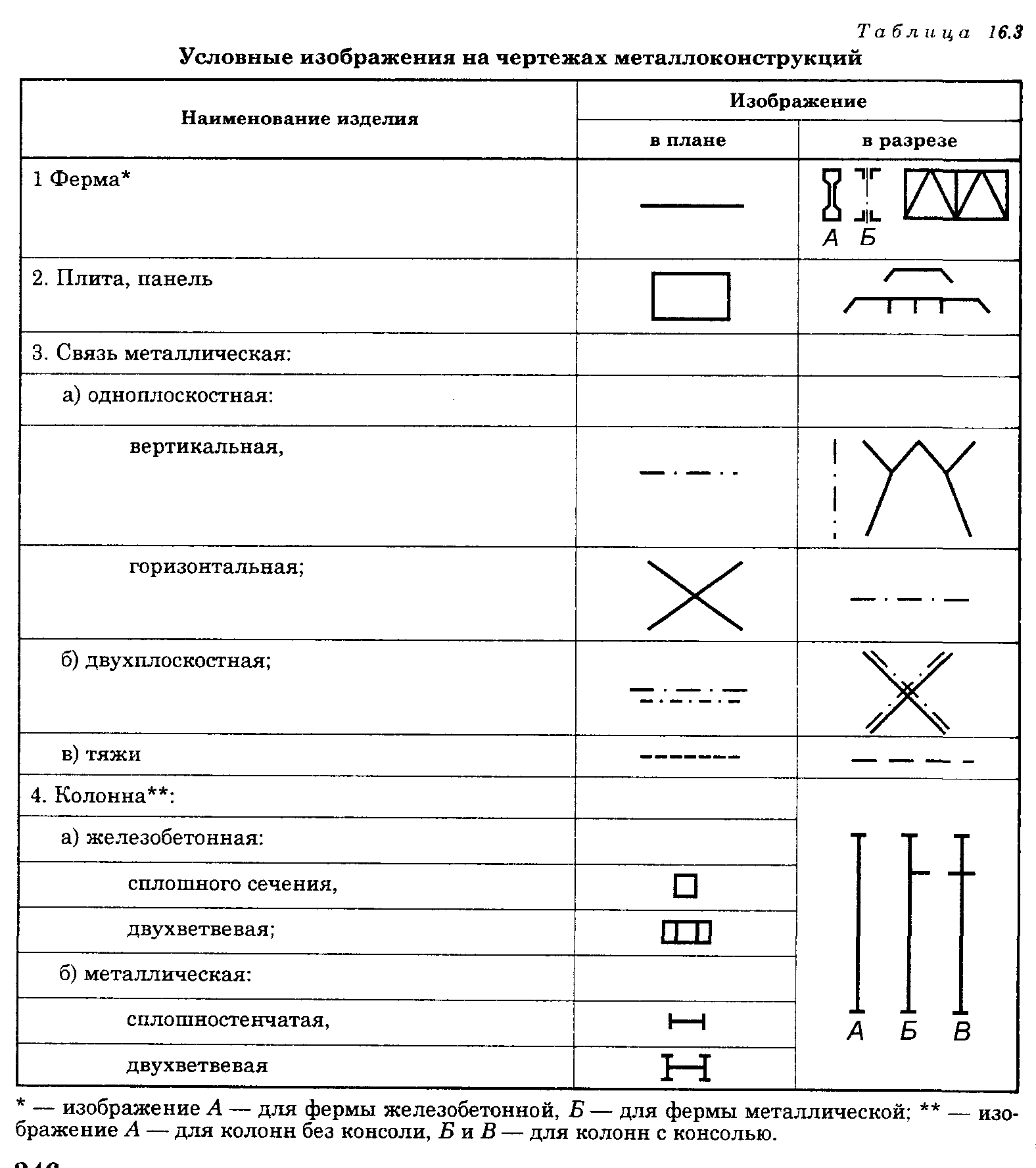

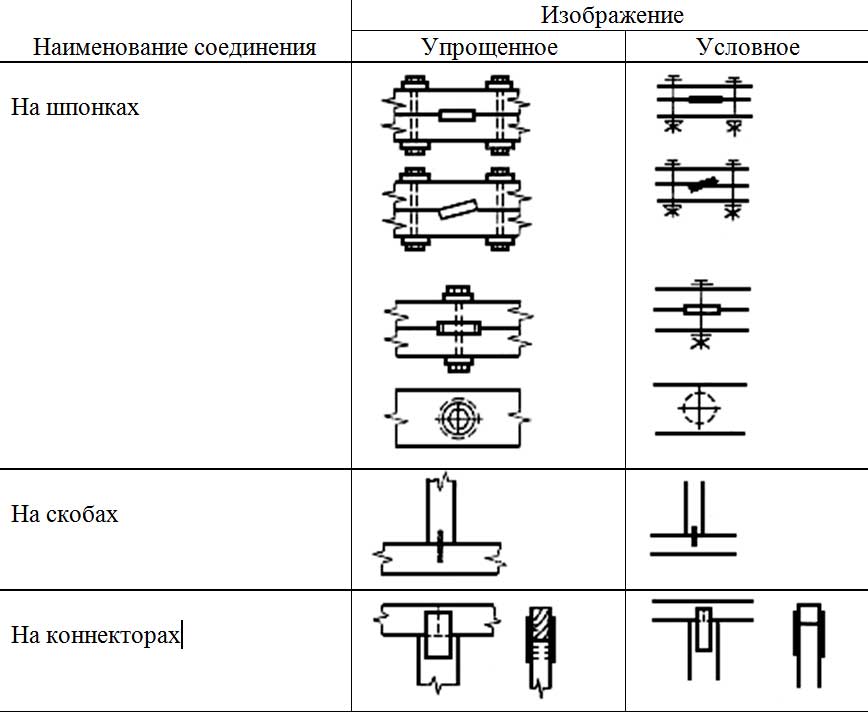

Условные обозначения. В целях упрощения изображения конструкций на чертежах применяют ряд условных обозначений.

Прокатные и гнутые профили в сечении имеют сложную форму. Их контурные линии сопрягаются друг с другом с помощью криволинейных участков. На чертежах металлических конструкций ввиду малого размера изображения криволинейные участки контурных линий не вычерчивают и основные контурные линии сопрягают друг с другом непосредственно в точках пересечений. Сечения прокатных профилей, а также сечения элементов, состоящих из нескольких прокатных профилей, соединенных сваркой, болтами или заклепками, — не штрихуют. В таблицах и примечаниях сечение изображают еще более схематично. Каждый элемент сечения, например полку или стенку двутавра, изображают линией. Сечение элемента сопровождается надписью о его размерах. Условные обозначения некоторых профилей показаны в табл. 16.

Таблица 16. Условные обозначения профилей

В сварных строительных конструкциях наиболее широко применяют стыковые и угловые швы. На основных проекциях конструкций, изображаемых на чертеже, эти швы обозначают условными знаками { табл. 17 } .

Таблица 17. Условные обозначения сварных швов

Швы, выполняемые на заводе, обозначают короткими черточками длиной 1—1,5 мм, наносимыми на чертеже в месте расположения сварного шва перпендикулярно к его длине. Швы, выполняемые на монтаже, обозначают крестиками.

Угловые швы в соединениях вугол или втавр могут быть как с обеих сторон, так и с одной стороны. Обычно по характеру конструкции четко видно, с какой стороны должны располагаться швы и на чертеже никаких дополнительных указаний о расположении швов не дают. Если в некоторых весьма редких случаях эти указания могут быть необходимы, тогда над условным обозначением шва, обычно рядом с цифрой, указывающей толщину шва, пишут две буквы: дс — дальняя сторона или бс — ближняя сторона. Ближней стороной конструкции считают ту, которая на рисунке находится ближе к наблюдателю, читающему чертеж.

Обычно в любой сварной конструкции преобладают угловые швы какой-либо одной толщины. Толщину этих швов указывают только в примечаниях к чертежу. Такой порядок позволяет освободить чертеж от многих цифр и сделать его более простым. Толщину всех угловых швов, отличную от основных швов, указывают непосредственно на чертеже цифрой, которую располагают над условным обозначением шва. Иногда бывает необходимо указывать не только толщину шва, но и его длину. В таком случае рядом с цифрой, показывающей толщину шва, через тире пишут длину шва. Если швы прерывистые, то рядом с толщиной шва дробью указывают: в числителе — длину участков швов, а в знаменателе — расстояние между участками шва.

Если форма угловых швов отличается от обычной { с равными катетами и небольшим усилением } , например вогнутая, с разными катетами или обеспечивающая сплошное проплавление стенки балки, то в этом случае необходимо давать специальные эскизы в виде разрезов по швам, характеризующие как форму, так и размеры шва.

Никаких указаний на чертежах о толщине стыковых швов, с какой стороны они должны быть расположены и об их протяженности не дают. В наиболее ответственных строительных конструкциях все стыковые швы заваривают с двух сторон на полную толщину свариваемых деталей и по всей протяженности стыкового соединения.

Поскольку обработка кромок деталей в стыковых соединениях весьма разнообразна, что связано с толщиной свариваемых деталей и со способом сварки, на чертежах следует давать поперечные разрезы по швам с указанием характера и размеров фасок и зазоров между деталями. Если необходима особая, т. е. нестандартная форма внешней части шва, например удаление усиления шва и зачистка его в уровне плоскостей сваренных деталей, на деталях швов следует делать соответствующие указания.

На разрезах по конструкции обозначения швов примерно соответствуют их фактическому очертанию. Сечение монтажных швов на ватмане зачерняют карандашом, а на кальках тушью.

Способ выполнения швов { вручную, полуавтоматически в среде СО2 и т. п. } , а также сварочные материалы { тип электродов, марки проволоки и флюса } указывают в примечаниях на рабочих чертежах и на схемах.

На основных проекциях каждую точку контактной точечной сварки изображают крестиком. Рядом с крестиком указывают диаметр точки и через тире — расстояние между точками. При большом числе точек в соединении на чертеже изображают несколько точек в начале и в конце соединения и, кроме того, дают размерную линию, на которой указывают расстояние между точками и расстояния nха. Если точка попадает в разрез, то ее изображают короткими черточками на линии соприкосновения деталей { перпендикулярно к ней } на участке расположения точки.

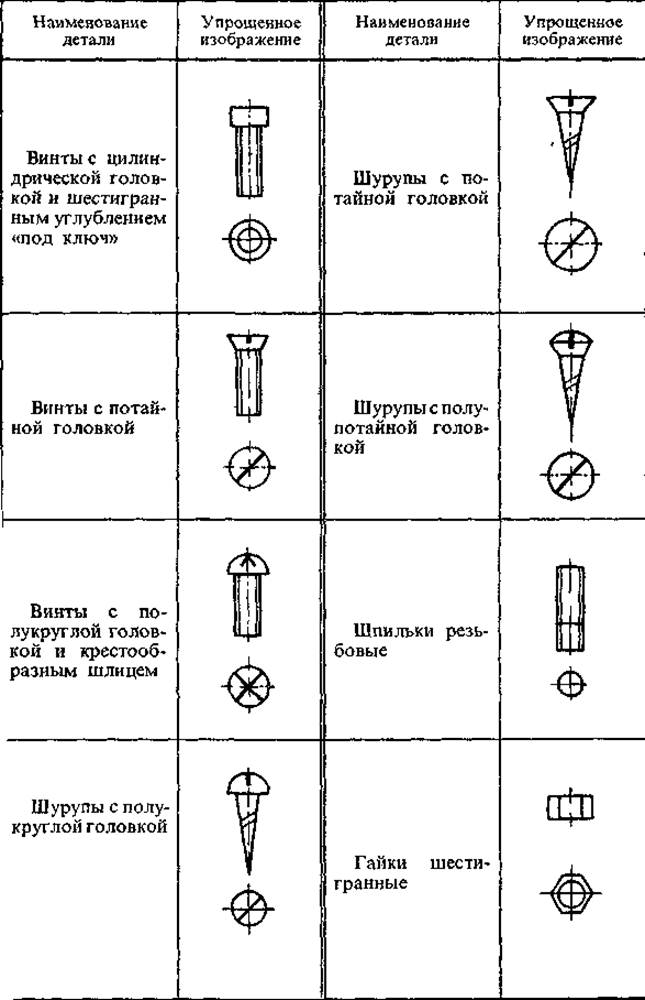

Таблица 18. Условные обозначения отверстий, болтов и заклепок

Условные обозначения отверстий, болтов и заклепок приведены в табл. 18. Вид условных обозначений вполне ясен из таблиц приложения { см. гл. IV } .

В конструкциях одного здания или сооружения в целях удобства их изготовления стараются применять отверстия, а также болты или заклепки какого-либо одного диаметра. В этом случае их диаметры указывают только в примечаниях к чертежам и схемам, что позволяет освободить чертеж от многих надписей. Если в конструкции кроме отверстий { для болтов или заклепок } основного диаметра применяются и другие, то диаметр массовых отверстий { для болтов или заклепок } указывают в примечаниях, а диаметр других — непосредственно на проекциях конструкции.

В примечаниях к чертежам и схемам указывают также технологию образования отверстий, тип болтов или заклепок и материал, из которого они будут изготовлены.

Далее:

Работа конструктора над чертежом

Общий план работы над чертежами КМД

Векторное поле

Организация производства и технологические условия завода

Учет допусков на размеры проката

Проектирование металлоконструкций — это прибыльный бизнес?

Теорема Остроградского

Теорема Стокса

Чертеж колонны промышленного здания

Свойства потока векторного поля

Чертеж блока подкрановых балок

Чертеж резервуара объемом 25 м3

Чертеж подкрановой балки

Гармонические поля

Чертеж трубопроводов

Огравление $\Rightarrow $

ИНЖЕНЕРНЫЙ ЧЕРТЕЖ — Типы болтов

ВИНТОВЫЕ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ:

Крепежные изделия используются для временного соединения двух или более частей, чтобы собранные части можно было легко разобрать и собрать. Шпильки, гайки и болты — вот лишь несколько примеров крепежа.



БОЛТЫ:

Болт представляет собой прямой стержень с цельной головкой на одной стороне и резьбой на другом конце. Он проходит через отверстия с зазором в двух или более выровненных частях вместе. На резьбовой конец болта навинчивается гайка для стягивания деталей между собой. Болт и гайка образуют одно винтовое крепление как единое целое.

БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ:

Болт с шестигранной головкой на одной стороне и резьбой на другом конце называется болтом. Болт может иметь резьбу по всей длине или частично.





Соотношение и пропорции болта с шестигранной головкой:-

Ширина под ключ, W = 1,5 D + 3 мм
Толщина головки, T = 0,8 D
Угол фаски = 30° к основание головки
Радиус фаски, R = 1,4 D
Длина резьбовой части, L1 = 2D + 5 мм до диаметра 80 мм
или L1 = 2D + 10 мм для диаметров от 81 до 200 мм
или L1 = 2D + 20 мм для диаметров свыше 200 мм.



БОЛТ С КВАДРАТНОЙ ГОЛОВКОЙ:

Это еще одна распространенная форма болта. Площадь контакта головки с затягиваемой деталью сравнительно мала по сравнению с шестигранной гайкой. Обычно он используется, когда головка болта должна находиться в углублении, которое само по себе имеет квадратную форму. Голова упирается в квадратную выемку с небольшим зазором. Когда гайка затягивается или отвинчивается, квадратная выемка препятствует вращению головки.





Соотношение и пропорции болта с квадратной головкой:-



Ширина под ключ, W = 1,5 D + 3 мм 90 033 Толщина головки, T = D
Угол фаски = от 30° до основание головки
Радиус фаски, R = 2 D
Длина резьбовой части, L1 = 2D + 5 мм до диаметра 80 мм
или L1 = 2D + 10 мм от диаметра 81 до 200 мм
или L1 = 2D + 20 мм при диаметре более 200 мм.





СВЯЗАННЫЕ ВИДЕО ДЛЯ ТИПОВ БОЛТОВ:













Для получения дополнительной информации- НАЖМИТЕ ЗДЕСЬ квадрат болтстандартные символычертежвиды болтовшайбы

Чертеж гаек и болтов — Инженерный чертеж

Последнее обновление: сб, 25 февраля 2023 г. |
Инженерный чертеж

Часто необходимо нарисовать гайки и болты, и для получения удовлетворительного результата требуется быстрый и простой метод.

Серг.

>1

Высота головки болта

и 1) или

лицо

Дф

вифи

М1. 6

0,35

1.1

3,5

3,0

1,0

1,25

1,7

4,0

0,3

М2

0,4

1,4

4,5

4,0

1,5

1,5

2,2

5,0

0,3

М2,5

0,45

1,9

5,5

5,0

1,75

2,0

2,7

6,5

0,5

М3

0,5

2,3

6,0

5,5

5,0

2,0

2,25

3,2

7,0

0,5

М4

0,7

3,0

8,0

7,0

6,5

2,75

3,0

4,3

9,0

0,8

М5

0,8

3,9

9,0

8,0

7,5

3,5

4,0

5,3

10,0

1,0

М6

1,0

4,7

11,5

10,0

9,0

4,0

5,0

6,4

12,5

1,6

0,8

М8

1,25

6,4

15,0

13,0

12,0

5,5

6,5

5,0

8,4

17

1,6

1,0

М10 ​​

1,5

8. 1

19,5

17,0

16,0

7,0

8,0

6,0

10,5

21

2,0

1,25

М12

1,75

9,7

21,5

19,0

18,0

8,0

10,0

7,0

13,0

24

2,5

1,6

М16

2,0

13,5

27,0

24,0

23,0

10,0

13,0

8,0

17,0

30

3,0

2,0

М20

2,5

16,7

34,0

30,0

29,0

13,0

16,0

9,0

21,0

37

3,0

2,0

М24

3,0

20,0

41,5

36,0

34,5

15,0

19,0

10,0

25,0

44

4,0

2,5

М30

3,5

25,5

52,0

46,0

44,5

19,0

24,0

12,0

31,0

56

4,0

2,5

М36

4,0

31,0

62,5

55,0

53,5

23,0

29,0

14,0

37,0

66

5,0

3,0

КиС

А/Ф

\

ф—-

-5

Н

H

Торцевая шайба с шестигранной головкой

Торцевая шестигранная шайба

(c) Шайбы блестящие

Конец с катаной резьбой (a) Прецизионные болты с шестигранной головкой

(c) Яркие шайбы

Форма А

Форма B

(b) Прецизионные гайки и тонкие гайки

/

\

В

Дж

(

\

\

/

р

Н

\

/

T

Фаска дополнительно

(b) Прецизионные гайки и тонкие гайки

Рис.
