Как установить вытяжную заклепку без заклепочника?

При помощи вытяжных заклепок удобно соединять тонкостенные детали из металла, пластика и даже текстильные элементы. Получившееся соединение по своей прочности не будет уступать сварному. Благодаря удобству монтажа вытяжные заклепки постепенно вытесняют аналогичные метизы, которые устанавливаются ударным способом (при помощи молотка).

Но вытяжные заклепки имеют один существенный минус – чтобы их установить, нужен специальный инструмент, который стоит недешево. Можно ли обойтись без него? Об этом мы расскажем дальше.

Инструмент для монтажа заклепок

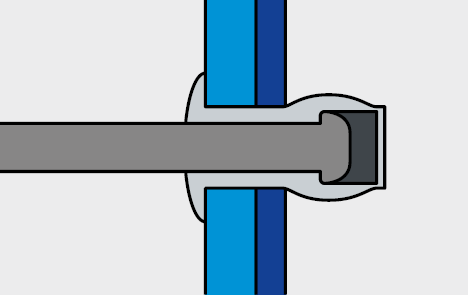

Для установки вытяжных заклепок предназначен заклепочник. Упираясь в буртик метиза, он захватывает при помощи зажимных губок его стержень и протягивает его сквозь гильзу. Утолщение на конце стержня сминает тело заклепки, формируя обратную головку.

По принципу действия заклепочники делятся на шесть групп:

ручные;
электрические;
аккумуляторные;
пневматические;
автоматические станции;
насадки на сверлильный инструмент.

Механизм действия у всех одинаковый. Отличается только скорость работы и прилагаемое усилие.

Ручные модели – самый простой и дешевый вариант. Этот инструмент приводится в действие благодаря физической силе оператора. Лучше всего подойдет для выполнения небольшого объема работ и для работы с заклепками маленьких размеров.

Электрические и аккумуляторные модели отличаются усиленным механизмом для установки прочных соединений. Установка заклепок с их помощью не требует физических усилий и осуществляется с высокой скоростью. За минуту можно установить около 10 заклепок.

Устанавливаем заклепки без заклепочника

Заклепочник – простой в использовании и полезный инструмент. Но покупать его целесообразно только в том случае, если с заклепками приходится работать постоянно. Если же нужно однократно установить всего несколько метизов, такая покупка будет нерациональной. Но установить вытяжную заклепку можно и без заклепочника, используя подручные средства.

Приспособление для установки вытяжных заклепок можно изготовить из обычного болта. Метиз нужно взять короткий или обрезать длинный. Если на шляпке есть маркировка, ее нужно отшлифовать. После этого болт заживают в тиски и насквозь просверливают сверлом с диаметром 2 мм. На стержень метиза наживляется гайка, а в отверстие с торца вставляется заклепка. Ножку заклепки фиксируют при помощи зажима. Чтобы для его губок было больше площади упора, можно добавить шайбу.

После этого тело заклепки нужно поместить в монтажное отверстие. Чтобы установить метиз, нужно вращать гайку, поддерживая головку болта ключом.

Таким образом, вовсе не обязательно покупать дорогой инструмент, чтобы установить несколько вытяжных заклепок. Простые подручные средства помогут решить задачу.

Как выбрать и установить вытяжную заклепку? Статьи

Профессиональный выбор инструмента для стройки, ремонта и домашней мастерской

Рассказываем, за что отвечает коллекторная группа в системе “теплый пол”

Выбираем запорную арматуру для домашнего водопровода

Как правильно “приготовить” воду

Собираем дачный водопровод: как выбирать насосную автоматику

Все статьи.

Если вспомнить историю развития цивилизации, то нужно признать, что заклепка является одним из самых древних изобретений человечества.
Это объясняется тем, что заклепка проста в использовании, имеет долгий срок службы, универсальна и применима практически в любой сфере деятельности человека.
В двадцатом столетии в промышленности стали активно применяться односторонние вытяжные (тяговые) заклепки, которые расклепываются с одной стороны.
Тяговые заклёпки служат для соединения листового материала и требуют наличия доступа к рабочей поверхности только с одной из сторон. В этом заключается их отличие от традиционных заклепок под «молоток». Соединения, выполненные при помощи вытяжных заклёпок прочные и долговечные, они легко монтируются и отличаются высокой устойчивостью.

Советы по выбору вытяжной заклепки.

Тяговая заклепка чаще всего изготавливается из алюминия или стали и относится к стандарту ГОСТ Р ИСО 15973–2005 (аналог DIN7337).
Помимо стандартной заклепки, существует несколько специфических разновидностей, отличающихся по форме, назначению и материалам изготовления:

Заклепки из нержавеющей стали, меди, окрашенные используются в соединениях с применением соответствующих материалов или покрытий.
Потайные заклепки имеют форму головки, создающую при установки ровную поверхность с основанием
Заклепки с увеличенной головкой позволяют увеличить площади прижима к материалу основания
Лепестковые заклепки при установке расклепываются «лепестками», фиксируя прижимаемую поверхность в нескольких точках, что позволяет крепить с внутренней стороны конструкции мягкий материал — ткань, кожу, резину, пластик и т. д.
Заклепки закрытого типа, так называемые «глухие», создают герметичное водонепроницаемое соединение.

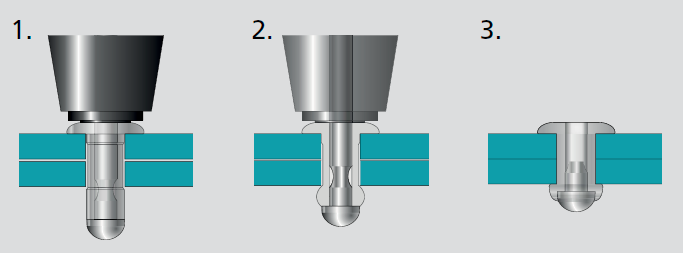

Как установить вытяжную заклепку.

Для монтажа вытяжной заклепки необходим заклепочный инструмент (заклепочник) и соблюдение последовательности выполнения работ.

Необходимо нанести разметку на лицевую сторону верхней из соединяемых деталей. Расстояние между двумя соседними заклёпками не должно быть меньше пяти диаметров их головок.
Рассверливание отверстий должно выполняться с учётом небольшого припуска.
Перед установкой заклёпки следует хорошо прочистить отверстия — стружка и заусенцы вокруг и внутри отверстия недопустимы.
Установка вытяжной заклёпки должна выполняться таким образом, чтобы хвостовик располагался на лицевой стороне.
Захват стержня заклёпочником должна производиться плавно и с достаточным усилием одновременно.
Оставшаяся часть стержня обрезается, современные заклепочники снабжены механизмом его удаления. Срез стержня можно обработать напильником.

metizi.com

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Торцевая крышка Power | Инструкции по установке

Эти инструкции относятся ко всем торцевым заглушкам, которые мы продаем. Если у вас есть один для приключений 390 или велосипед TPI, прокрутите страницу вниз. Все остальные байки здесь вверху

Если вам достался колпачок для мотобайков 2011-21 годов, а не TPI или 390 adv, то и заклепки высверливать не надо.

Ваша кепка может поставляться в собранном виде, но из соображений упаковки, скорее всего, не будет. Поэтому, когда вы его получите, он, скорее всего, будет выглядеть, как на картинке выше.

Все, что вам нужно сделать, это разобрать его, повернуть экран искрогасителя, убедиться, что он находится в центре или близко к центру, и затянуть 2 винта с внутренним шестигранником. Теперь все готово для глушителя.

Глушители 2019 — 21 года довольно далеки от стоковой торцевой крышки. Просто снимите старую крышку и не беспокойтесь о большом уплотнительном кольце, которое может оторваться от торцевой крышки. Вам не нужно использовать его повторно. Установите новую крышку и повторно используйте болты крепления приклада.

Если у вас глушитель EXCF или FE-S 2017–19 годов, снять с него торцевую крышку может быть немного сложнее. Особенно на Хускварне. Возможно, вам придется выбить его, как показано ниже.

Болты, крепящие торцевую крышку приклада, легче открутить, если сначала снять глушитель. Особенно на Хаски. Это болты под торкс, размер Т25.

Вы, вероятно, заметите, что отверстия в корпусе глушителя имеют овальную форму и не слишком хорошо совпадают с крышкой глушителя. Кажется, Хаски хуже, чем КТМ. Они не все такие, но кажется, что эти глушители были просто собраны действительно сумасшедшими подростками, которым было все равно.

После того, как болты будут выкручены, вы сможете легче отбить торцевую крышку, если поставите глушитель обратно на велосипед. Да, я использую долото и большой молоток, чтобы отбить его.

С KTM легко отделаться, но с Husky, вероятно, потребуются хорошие шлепки. Некоторые действительно хорошие шлепки, так что не будь здесь бабой. Если болты откручены, то их ничего не держит, кроме трения и того факта, что сумасшедший подросток, который собирал их, врезал часть крышки в сердцевину, и она застряла.

Но выйдет. Вам нужно будет побить его сверху и снизу, если у вас Husky FE. Модели FX и FC выходят довольно легко.

Когда торцевая крышка снимается, из конца торчит упаковочный материал. Вы захотите удалить его, отрезав. Он довольно легко режется острым лезвием бритвы. Отрежьте так, чтобы он был на одном уровне с концом банки глушителя.

Вы можете видеть, что нижняя часть сердечника глушителя FE вся измята. Похоже, многие из них стали такими из-за плохой практики сборки. Возможно, вам придется взяться за плоскогубцы и выпрямить его или снова скруглить, прежде чем устанавливать новую заглушку.

Вставьте новую заглушку. Она вставляется намного легче, чем вынимается старая. Здесь вы можете увидеть, как далеко находятся отверстия для винтов банки.

Все они имеют овальную форму из крышки запаса. Наши лучше подходят к большинству банок, но если вам нужно немного открыть отверстия, то это то, что вы должны сделать. Установка одного винта обычно вытягивает его в линию.

Теперь для заглушек TPI и 390 ADV. Единственная разница в том, что вам нужно высверлить

0003

Используйте ступенчатое сверло или сверло 1/4 дюйма ( 7 мм ), чтобы легко снять головки заклепок. 5 мм) сверло.

Тогда вы сможете выбить торцевую заглушку приклада.

Возможно, вам придется подрезать часть уплотнения стандартного глушителя, чтобы установить туда новую крышку.

Как перепаковать глушитель (или глушитель) мотоцикла

Сальниковые глушители должны стоять в одном ряду с проверкой зазоров клапанов и смазкой подшипников маятника как одна из самых запущенных задач по обслуживанию мотоциклов.

Это просто немного неудобная задача. Но медленное, устойчивое скольжение от правильно упакованного глушителя к выдутой консервной банке происходит постепенно, поэтому трудно заметить, когда ваш глушитель звучит как эхо-камера. Кто-то может сказать вам, что ваш велосипед звучит громко, или вы сами это заметите. Вы также можете увидеть, как часть упаковки лопнет, если это серьезно. И вы можете заметить, что корпус глушителя или глушителя становится намного горячее, чем раньше — может быть, вы даже нашли расплавленную панель кузова или номерной знак на своем велосипеде.

Вам нужно время, чтобы переупаковать глушитель. Это рекомендуемый элемент обслуживания как заводских, так и неоригинальных выхлопных газов. Вдобавок к грохоту, который они издают, выдутая набивка выхлопа лишает вас маломощных лошадиных сил. И это не просто мотоцикл для бездорожья; многие выхлопы уличных велосипедов также нуждаются в переупаковке.

Мое неподтвержденное исследование показало, что пожилые гонщики по бездорожью обычно хорошо перепаковывают. Я думаю, это потому, что многие из них мчались назад, когда двухтактные мотоциклы правили в грязи, и у них есть привычка выдувать лишнее масло в выхлоп. (Возможно, вы слышали термин «спудж», который относится почти исключительно к каплям масла, которые стекают по трубе и выходят из глушителя.) Набивка, которая почти полностью состоит из стекловолокна, спутывается этот хлам, и часто сжимается до такой степени, что выхлопные газы проскальзывают прямо мимо него, а не движутся 9с 0063 по упаковочный материал.

Четырехтактные мотоциклы тоже нуждаются в переупаковке, хотя и по другим причинам. Температура выхлопа 4T намного выше, чем у их собратьев 2T, а набивка в этих глушителях горит и вибрирует. Пряди ломаются до тех пор, пока они не станут достаточно маленькими, чтобы в конечном итоге пройти через сердцевину глушителя и выдуться из трубы вашим выхлопным газом. Гонщики по бездорожью обычно знают об этом и часто перепаковывают. Тем не менее, менее ориентированные на производительность уличные гонщики часто не знают, что их набивка выхлопа является расходным материалом.

Процесс упаковки глушителя (2T) или глушителя (4T) абсолютно одинаков.

Вот все предметы, которые я буду использовать. Ревзилла фото.

Вам нужно сделать операцию на глушителе, но прежде чем что-либо удалять, взгляните на свой глушитель. Многие скреплены заклепками. По логике вещей, если вы снимаете заклепки (одноразовый крепеж), вам понадобятся заклепки и инструмент для заклепок, поэтому, если у вас нет хорошего набора заклепок и инструмента для заклепок, приобретите их.

Однако не везде используются заклепки. Глушитель, который я перепаковываю на фотографиях, принадлежит одному из наших райдеров здесь, в RevZilla. Я думаю, что это от двухкурильной Yamaha 125 какой-то формы или вкуса. Обратите внимание, что глушитель на самом деле скреплен парой болтов, чтобы упростить перепаковку. FMF делает это и на многих своих глушителях.

Разберите глушитель/глушитель. У некоторых есть торцевая крышка, которая снимается с выпускного отверстия, а у некоторых — с входного или сопла. Для большинства устройств потребуется снять одну крышку, но не обе. Ревзилла фото.

Болты немного облегчают эту работу. Cobra делает что-то подобное на некоторых своих выхлопных трубах круизеров из стекловолокна: перегородки удерживаются установочным винтом.

Во-первых, вы хотите надеть перчатки. Поверь мне в этом. Ревзилла фото.

Далее наденьте перчатки. Латекс, рабочие перчатки, что угодно. Стекловолокно буквально содержит микроскопические кусочки стекла. Любой, кто делал эту работу раньше (или утеплял комнату), может поддержать меня в этом: у вас будет неприятная сыпь от стекловолокна, которая раздражает и зудит. Перчатки — ваш друг. Меняйте их рано и часто.

После этого разберите эту малышку. Вытащите искрогаситель или децибел, если они у вас есть. Отвинтите перегородку или торцевую крышку, если у вас есть болты, или снимите головки заклепок, если глушитель приклепан. (На мой взгляд, лучший способ сделать это — просверлить центр заклепки, а затем осторожно срезать выступающую головку молотком и холодным зубилом. Если, однако, ваша труба красивая и вы хотите, чтобы выхлоп выглядел как новенький, вам придется работать довольно осторожно. Постепенное увеличение размера сверла может помочь получить заклепки достаточно ослаблены, чтобы высвободить их, не повредив внешнюю часть глушителя.0003

Работайте с умом, а не усердно: вам, вероятно, не нужно снимать все заклепки, чтобы распаковать глушитель; вы можете упаковать большинство только с одного конца. Следующим шагом будет отделение сердцевины от тела. Они подходят друг к другу, как две концентрические трубы. Независимо от того, какой конец банки вы снимаете, велика вероятность, что крышка может быть запечатана силиконом.

Сломайте уплотнение силикона вокруг торцевой крышки. Ревзилла фото.

Аккуратное зондирование подходящим инструментом, чтобы сломать печать (здесь пригодятся кирки и бритвенные лезвия), является отличной отправной точкой. Как только это будет завершено, убедительно, но аккуратно, используйте резиновый молоток, чтобы отделить корпус от сердцевины. Если у вас сильно застряло, вы можете перейти к следующему шагу, снять упаковку, а затем надеть кусок трубы из ПВХ, который надевается на сердечник, но внутри корпуса, и постучать по нему (осторожно).

Я поместил тело в тиски (используя мягкие губки) и достал пластиковый молоток. Ревзилла фото.

Постукивание всего комплекта по земле, бордюру или рабочему столу также может помочь ослабить то, что зафиксировалось углеродом или силиконом.

Вырвать ядро из тела. Ревзилла фото.

Если вы работаете с глушителем 2T, вы, вероятно, получите липкое маслянистое месиво. Если вы работаете над глушителем 4T, вы, вероятно, заметите, что набивки осталось мало или совсем не осталось, возможно, с некоторыми следами ожогов на небольшом кусочке, которые все еще остались, чтобы напомнить вам, как эта набивка встретила свою кончину.

Жирный мусор. Кроме того, вы можете увидеть хорошо использованную набивку глушителя. Ревзилла фото.

Начать уборку. Избавьтесь от оставшейся упаковки.

Этот снимок конца упаковочного материала показывает, насколько он пропитался. Если бы это был четырехтактный глушитель, набивка, скорее всего, была бы взорвана и сожжена гораздо сильнее. Интересно, что когда я вернул это владельцу, он сказал: «Он стал на несколько фунтов легче!» В той упаковке было столько масла, что разница в весе была заметна! Ревзилла фото.

Обезжирьте и протрите глушитель 2T или используйте проволочную щетку, чтобы сбить сухой углерод и любые другие отложения на глушителе 4T.

Пара быстрых движений проволочной щеткой помогает удалить остатки силикона, которые использовались для герметизации входной крышки, использовавшейся при последней переупаковке. Ревзилла фото.

После того, как сердцевина будет качественной и чистой, тщательно осмотрите ее, чтобы убедиться, что все сварные швы все еще в хорошем состоянии.

Пока он отсутствует, очистка сердечника от остатков масла является хорошей идеей. Нет смысла преждевременно пропитывать новое стекловолокно. Я тоже почистил тело. Черт возьми, если вы хотите по-настоящему сойти с ума и отполировать это или что-то в этом роде, это, вероятно, самое удобное время для этого. Ревзилла фото.

Как только это будет сделано, пришло время перепаковать. Упаковка бывает нескольких видов: листовая, рассыпная/навалом, подушка и, возможно, какие-то другие форматы, с которыми я еще не сталкивался. Все они работают нормально. Разница в установке, на самом деле. Я никогда не пользовался подушками; мой опыт был ограничен массой и листом. Когда я был ребенком, моей первой работой по переупаковке было использование сыпучих материалов. Я купил его, потому что он был дешев, и обнаружил, что упаковка глушителя заняла почти целую вечность. Я даже не знал, сколько времени это заняло, пока в следующий раз мне не пришлось упаковывать трубку и покупать модные дорогие простыни, что сэкономило мне одиннадцать четыре часа труда.

Измерьте длину упаковки относительно сердцевины. Ревзилла фото.

Так что мой первый совет таков: используйте простую упаковку вместо свободной упаковки, если она у вас есть. Мой второй совет: если вам нужно использовать сыпучие материалы, метла или другой дюбель помогут вбить стекловолокно в банку. Если вы упаковываете таким образом, набивайте плотнее на входе и слабее на выходе, потому что там выхлоп самый горячий и движется быстрее всего.

Обрежьте это. Ревзилла фото.

Я обычно заворачиваю сердцевину в лист, обрезая ее, если она сильно свисает. Я сворачиваю его чертовски туго, а затем держу на месте, используя несколько витков малярного скотча.

Сверните это. Вы ищете золотую середину между «не делить тортилью с буррито» и «надо положить этот спальный мешок в мешок с вещами». Ревзилла фото.

Вы можете быть слишком тугими или слишком свободными, но перед тем, как вы попадете в любую из этих областей, есть довольно широкий диапазон.

Заклейте все это, чтобы облегчить переустановку. Обычно я использую малярный скотч, потому что он быстро сгорает. Ревзилла фото.

Лента быстро сгорит, а упаковка расширится и заполнит пустоты.

Засунь это туда! Ревзилла фото.

На данный момент пришло время переустановить. Обычно это немного сложно, но не жалко. Вам нужно заправить набивку пальцами, когда вы вставляете сердцевину (или использовать этот штифт, чтобы сжать объемную набивку, когда вы вставляете больше. Этот процесс немного отличается в зависимости от выхлопа, но если вы набиваете банку, есть две вещи, которые вы, вероятно, захотите сделать.0003

Нанесите полоску высокотемпературного силикона вокруг торцевой крышки прямо перед тем, как будете готовы отправить сердечник домой. Мне нравится использовать свой палец (в перчатке), чтобы немного раздавить его, чтобы все лишнее не попало на сустав, корпус глушителя и на меня! Ревзилла фото.

Первый происходит прямо перед тем, как вы установите торцевую заглушку на место. Нанесите на сопрягаемые поверхности немного высокотемпературного RTV-силикона. Во-вторых, аккуратно установите торцевую заглушку, чтобы отверстия, будь то резьбовые или просверленные, точно совпадали, чтобы вы не боролись с заглушкой, когда снова ее закрепите.

Это сложная часть. На этом этапе вам нужно заправить упаковку, не заливать силикон повсюду, а с другой стороны убедиться, что сердцевина входит в свое гнездо. Получайте удовольствие, и я надеюсь, что у вас есть три руки. А если серьезно, то не так уж и сложно. Ревзилла фото.

Одна сложная часть здесь заключается в том, чтобы надеть конец сердечника на соответствующий ниппель на выходе глушителя. Ткнуть туда пальцем и помочь направить ядро домой очень полезно. Не поддавайтесь искушению забить вещь на место; если он не встал на место, он не выровнен. Удары по нему просто деформируют ядро, которое вам придется отремонтировать или заменить, как только вы сдадитесь и снова удалите его.

Переустановите крепления, будь то болты или заклепки, протрите их мыльной водой и тряпкой, и вставьте обратно на велосипед! Ревзилла фото.
