Устройство токарного станка видео: Видео: Устройство токарного станка — ProСтанки

Онлайн-обучение Использование вытягивателя прутка на токарном станке HAAS, курсы, видео

31 октября 2019

Здравствуйте и добро пожаловать в «Совет дня от Haas». Меня зовут Марк. Пока я говорю с вами, токарный станок позади меня производит детали, используя вытягиватель прутка. Много деталей.

Я пошел и взял кофе, пока вы слушали нашу музыкальную заставку. За это время токарный станок изготовил ещё несколько деталей. Преимущества использования вытягивателя прутка очевидны. Он позволяет мне отойти от станка почти на 30 минут, чтобы выполнить другие мои задачи. Мой токарный станок работает в автоматическом режиме.

Мы не продаем вытягиватели прутка, мы предлагаем металлорежущее оборудование, но мы хотим, чтобы наш станок приносил вам как можно больше пользы. Поэтому, мы покажем вам сейчас, как эффективно использовать данный инструмент.

Наш вытягиватель прутка — это просто устройство для захвата прутка, которое мы установили в револьвер, как и любой другой инструмент. Мы дали команду револьверу подойти к прутку, потом использовали команду G01, чтобы опуститься вниз для захвата прутка. Шпиндель мы остановили с помощью команды M5. Затем мы используем команду M11, чтобы разжать кулачки, затем пуаза одна секунда, чтобы дать время станку выполнить разжим. Нужно, чтобы кулачки разжались, прежде чем мы начнем вытягивать пруток.

В своей программе я написал G01 W1.07. Когда на токарных станках Haas мы хотим выполнить в приращениях перемещение по осям X, Y или Z, то мы задаем команду U, V или W. Я использовал команду W1.07, чтобы выполнить перемещение по оси Z в положительном направлении на 1.07 дюйма от текущего положения. Необходимо запомнить, что обычно значения X и U задаются в диаметрах.

Затем, вытянув пруток, мы зажимаем патрон, использую команду M10. Затем опять подождем одну секунду, чтобы система зажима успела зажать пруток, прежде чем мы начнем отводить вытягиватель из рабочей зоны.

Если вы нажмете кнопку CYCLE START и получите сообщение, что патрон разжат (CHUCK UNCLAMPED), то нужно будет включить параметр 278, бит 8 — «Цикл старт с открытым патроном» (CHUCK OPEN CSTART). Вы получите такое сообщение, если нажмете кнопку CYCLE START с разжатым патроном.

Двигаемся дальше. Я написал программу для обработки своей детали и программу для работы вытягивателя прутка. В конце управляющей программы я заменил команду M30 на M99. Мы будем делать больше одной детали. Но сколько деталей мы сможем сделать? Нам нужно будет остановить обработку в определенный момент времени, когда будет достигнуто определенное количество деталей. Мы покажем сейчас три быстрых метода, для расчета этого количества.

Добавим счетчик в нашу программу. Переменная #100 равняется #100 плюс один. При изготовлении каждой детали к нашему счетчику прибавляется один. Когда я загружу новый пруток, я зайду на страницу макропеременных и обнулю переменную #100. Существую много кодов, которые могут заблокировать наш счетчик. Пропуск кадра с прямым слэш — один из них. Мы добавили это сюда, так как не хотим, чтобы наш счетчик увеличивался до того, как наша программа достигнет этой строки кода. Это просто такой приём, который мы используем.

Я имею пруток длиной 48 дюймов и мы хотим, чтобы наша программа остановилась, когда мы сделаем 44 детали. Это сделает для нас данная строка кода:

/IF

[ GE ] THEN

Если выражение в скобках является истиной, то выполняется данный код. Мы напишем этот код сейчас:

/IF

[ #100 GE 44 ] THEN M30;

Если переменная #100, т.е. наш счетчик деталей, больше или равняется 44, то выполняется команда M30 — конец программы.

Если мой счетчик деталей меньше 44, то команда M30 выполняться не будет, и моя программа будет продолжаться до тех пор, пока мы не достигнем значения 44.

Применяя второй метод, мы также будем использовать нашу формулу «Если-То», но наш счетчик использовать уже не будем. Мы можем так сделать, так как в системе ЧПУ Haas уже есть встроенный счетчик M30, который связан с макропеременной 3901.

У нас есть отдельно видео «Совета дня» об использовании этой переменной 3901. В нем мы обсудили встроенные счетчики M30. Не забудьте посмотреть его.

Теперь, в оставшейся единственной сроке кода, мы будем сравнивать счетчик M30 со значением 44. Когда счетчик достигнет это значение, прекращаем обработку. Пока этот встроенный счетчик M30 меньше 44, мы продолжаем изготавливать детали.

Последний способ — это использование внутренней подпрограммы M97:

M97 P1 L44

M97 — вызов внутренней подпрограммы. P1 — команда перехода к строке N1. Вся подпрограмма находится между N1 и M99. Подпрограмма будет вызываться 44 раза. Это простое и наглядное решение. Хороший способ программирования вытягивателя прутка. Но, я предпочитаю метод с макропрограммированием. Если нажать RESET во время программы, то вы потеряете значение количества деталей, которые уже сделали. Вам придется менять значение L в кадре вызова подпрограммы. При использовании встроенного счетчика M30 или нашего счетчика #100, если вы нажмете RESET и остановите программу, то количество изготовленных деталей сохранится.

В конце данного видео мы хотели дать вам три важных совета.

Во-первых, следуйте инструкциям из руководства вашего вытягивателя прутка. Вытягиватели прутка бывают разных конструкций.

Во-вторых, не забудьте вставить в шпиндель соответствующий лайнер для поддержки прутка. Мы предлагаем лайнеры под прутки разных диаметров для наших токарных станков для поддержки прутка по всей длине. Таким образом, можно использовать более длинные прутки при работе с вытягивателем прутка. Такие прутки позволят вам отойти от станка на более длительный срок.

И последнее, самое главное. Никогда не допускайте, чтобы ваш пруток выступал из шпинделя станка. Ничего хорошего из этого не получится.

Если Вы делаете много разных переналадок и производите большие серии деталей, то податчик прутка Haas быстро окупится, благодаря вместительному загрузочному лотку, на котором размещаются прутки. Податчик прутка Haas полностью управляется от системы ЧПУ токарного станка. Комплекс работает в автоматическом режиме. Оператору нужно только проверять полученные детали и загружать новые прутки во время работы станка.

Спасибо, что позволили нам стать частью Вашего успеха и что смотрели этот «Совет дня от Haas».

видео-инструкция по выбору своими руками, особенности устройства задней бабки, копиров, трезубцев, резцов, патронов, люнетов, инструментов для обработки древесины, цена, фото

Статьи

Ручная обработка деревянной заготовки хороша тем, что вырезать можно любой узор, глухих мест гарантированно не останется. Правда, для этого понадобятся навыки резьбы по дереву, да и времени это займет немало. Покупка токарного станка позволяет значительно повысить скорость обработки дерева, к тому же простенький станок можно изготовить самостоятельно, так что игра стоит свеч.

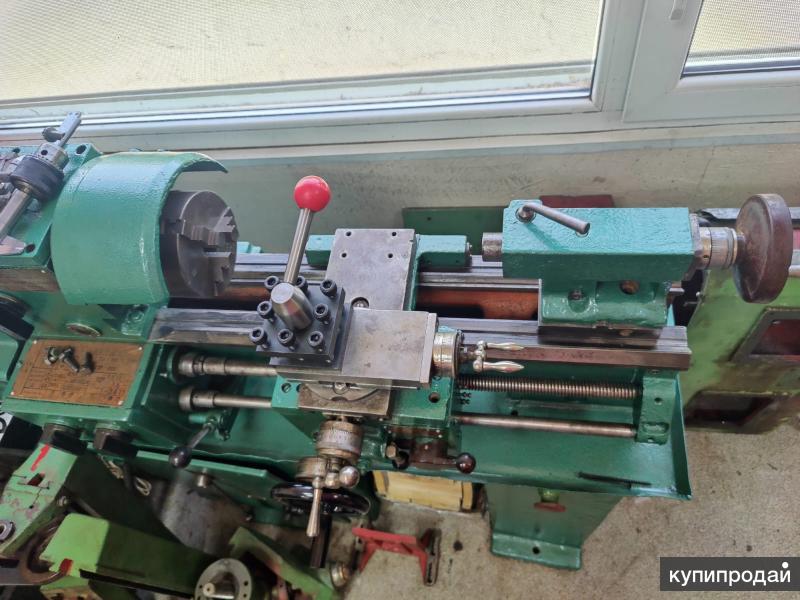

Современный токарный станок

Стоит ли покупать токарный станок

Обработка дерева на токарном станке вносит некоторые ограничения в форму будущего изделия, это нужно учитывать при выборе в пользу механической обработки. По большому счету изделие, полученное на станке будет состоять из комбинации тел вращения, но обычно этого вполне хватает. Также с помощью станка можно изготавливать деревянные шарики и тарелки.

Что касается покупки станка, то есть в такой решении и слабые, и сильные стороны:

• с одной стороны, получаем устройство, которое позволит в разы повысить скорость обработки дерева. Изделия на токарном станке по дереву позволят снизить себестоимость единицы продукции как раз за счет экономии времени;
• к достоинствам его можно отнести и то, что он может справиться с мягкими металлами. Многое, конечно, зависит от производителя и использованных материалов;
• современные станки отличаются широким диапазоном габаритов, так что подобрать подходящий вариант можно как для небольшой мастерской, так и для личного пользования.

На фото – миниатюрный токарный станок

А вот недостатком может стать цена нового станка, особенно если деревообработка является скорее хобби, чем основным источником дохода. Немного сэкономить можно поиска старые советские модели, но все равно стоимость останется приличной.

Если есть желание приобрести станок в качестве эксперимента, просто для того, чтобы попробовать себя в точении дерева, а финансы не позволяют, то можно попытаться изготовить токарный станок самостоятельно. Конечно, полноценный аналог заводской модели создать не получится, но для обработки небольших заготовок из мягких пород дерева он вполне подойдет.

Небольшие изделия из дерева на токарном станке собственного производства вполне могут конкурировать с теми, что были изготовлена на станке от именитого производителя.

Подробнее о токарных станках

Перед тем как переходить к выбору подходящей модели станка или заниматься изготовлением самодельного аналога не лишним будет разобраться в устройстве обычных токарных станков и основных приемах работы с ними.

Основные элементы станка

Устройство токарного станка по дереву остается практически одинаковым вне зависимости от модели.

К основным элементам стоит отнести:

• основание. Может быть либо из дерева, либо из металла. Если нет нужды часто переносить станок с места на место, то модели с металлическим основанием предпочтительнее, так как при обработке твердых материалов он будет более устойчив;

Устройство токарного станка

• станина. Совсем дешевые модели могут оборудоваться станиной из алюминия, это, мягко говоря, не лучший выбор с точки зрения прочности и жесткости;
• электродвигатель, все станки работают от сети;
• защитный кожух скрывает ременную передачу;
• панель управления – на ней расположена кнопка пуска и регулятор оборотов;

Обратите внимание!
Современные модели все без исключения оборудуются регулятором оборотов.
Это позволяет обрабатывать разные материалы, не только дерево.
Старые модели могут работать только с определенной частотой вращения вала.

• передняя и задняя бабка;
• подручник – нужен для упора резцов при работе с деревом.

Устройство задней бабки токарного станка по дереву предельно простое, она необходима только для того, чтобы зафиксировать длинную заготовку иначе ее дальний конец будет провисать. При фиксации заготовки она подводится по направляющей к торцу и, вращая ручку на задней части, острие слегка углубляется в центр заготовки.

Задняя бабка позволяет зафиксировать второй конец заготовки

Через переднюю бабку проходит вал, на который и передается крутящий момент с электродвигатели (используется ременная передача). Правый конец вала (он же может называться шпинделем) имеет резьбу, на которую устанавливается устройство для фиксации деревянной заготовки. Для фиксации чаще всего используется патрон для токарного станка по дереву.

Устройство передней бабки

Дополнительные приспособления

Можно приобрести к станку ряд дополнительных приспособлений, которые облегчат работу с деревом. Благодаря им можно будет без проблем обрабатывать протяженные заготовки не опасаясь ее провисания по центру.

Трезубец для токарного станка по дереву позволяет исключить поворот заготовки вокруг своей оси, когда резец снимает стружку. Внешне такое приспособление выглядит как коронка с острыми зубцами по краю, по центру может размещаться острый шип, но есть трезубцы и просто с зубьями по краю.

Такие приспособления не позволят заготовке проворачиваться

Иногда возникает необходимость обработать длинную заготовку, например, при изготовлении балясин для лестницы. В таком случае закрепления ее по концам недостаточно, потребуется еще 1 опора по центру, которая не будет препятствовать вращению. Для этого используется люнет для токарного станка по дереву.

Люнет представляет собой кольцо с 3 роликами, их положение регулируется в зависимости от диаметра заготовки. Теоретически они мешать вращению не должны, но при сильном обжатии на древесине остаются вполне различимые следы от прохода роликов. Так что можно порекомендовать после черновой обработки чистовую проводить без люнета, если это возможно.

Люнет может использоваться и для фиксации второго конца длинной заготовки при торцевой обработке

Обратите внимание!
Изготовить люнет можно и своими руками.
Основная сложность – найти подходящие вращающиеся части, они должны быть прочными, не сильно оставлять следы на дереве и износостойкими.
Оптимальным решением для самодельного люнета можно считать колеса от обычных роликовых коньков.

Когда нужно изготовить большое число однотипных изделий (те же балясины на лестницу), вручную практически невозможно это сделать. Траектория резца будет немного отличаться каждый раз, что скажется на форме изделия.

Решением этой проблемы может стать копир для токарного станка по дереву, он позволяет направлять резец по одной и той же траектории каждый раз. Немаловажно и то, что конструкция его несложная, так что изготовить неплохой копир можно и самостоятельно.

Схема работы с копиром

Это становится возможным благодаря использованию 2 подвижных кареток, нижняя движется вдоль заготовки, верхняя может перемещаться в поперечном направлении. На верхней каретке устанавливается резец для дерева, на ней же размещается небольшое колесико для перемещения вдоль направляющей прорези.

Можно превратить обычный станок в токарный станок по дереву для изготовления шариков. Для этого понадобится специальное приспособление в виде жестко закрепленного резца и рычага, который позволит перемещать этот резец по дуге определенного радиуса (желательно, чтобы радиус можно было изменять).

Вытачивание шарика

Эта конструкция устанавливается с торца детали и для того, чтобы изготовить шар нужно всего лишь постепенно поворачивать рычаг, снимая стружку с торца заготовки.

Обратите внимание!
Слишком короткой заготовка быть не должна, иначе при повороте рукоятки можно получить удар в лицо.

Самодельный станок

Для простейшего самодельного устройства из покупных элементов понадобится разве что электродвигатель да инструмент для токарного станка по дереву. Все прочие элементы можно изготовить из подручных средств.

Основу миниатюрного станочка можно изготовить из толстой доски, в которой следует сделать прорезь для перемещения задней бабки (это нужно будет при фиксации заготовки). Поверх прорези нужно закрепить металлическую полосу.

Подручник можно изготовить из обычного металлического уголка и металлической трубки. Соединения (если станок будет небольшим) можно делать паяными. Главное, чтобы верхняя часть подручника была горизонтальной, все-таки по ней будет перемещаться резец для токарного станка по дереву, а перемещаться он должен без неожиданных скачков.

На роль задней бабки подойдет Г-образный кусок металла с отверстием, в которое будет вставляться металлический штырь для фиксации заготовки. Единственным минусом такого решения можно считать то, что она не будет вращаться, так что с торцов заготовки нужно оставлять припуск, так как дерево при вращении немного потемнеет из-за нагрева при трении о металл.

Несмотря на простоту такой конструкции, основные узлы аналогичны заводским станкам. Единственное, о чем нужно помнить – такой станочек подойдет только для дерева, да и то для не очень больших заготовок. Об изготовлении, например, балясин или ножки для стула придется забыть.

Один из вариантов самодельного станка

Обработать древесину можно не только с боковой стороны, но и с торца, для этого нужно всего лишь установить планшайбу и закрепить заготовку в ней.

Инструкция по работе остается без изменений:

• заготовке еще до установки в патрон придаются очертания, близкие к цилиндрическим;

Топором нужно придать заготовке цилиндрические очертания

• затем снимается черновой слой, пока она не приобретет форму цилиндра. Используется полукруглый резец. Стружка при этом снимается в несколько заходов, лучше не торопиться, чтобы не перегрузить двигатель;
• после в соответствии с чертежом прямыми и косыми резцами выбираются нужные пазы;

Набор резцов для станка

• в конце отрезным резцом уже готовое изделие отрезается. Окончательно довести его до ума можно вручную.

Подведение итогов

Токарный станок – незаменимый инструмент не только в столярном цеху, но и в небольшой мастерской, для владельца которой деревообработка – всего лишь приятная отдушина. Такой станок можно купить, а можно и попытаться изготовить его самому. Конечно, самодельное устройство будет уступать заводскому, но для решения небольших задач его вполне хватит.

На видео в этой статье показан пример работы самодельного токарного станка.
