Широко-универсальный фрезерный станок 6820Ф1

Широко-универсальный фрезерный станок 6820Ф1

+7 (49133) 9-33-38 +7 (49133) 9-33-48

Eng

1. Каталог станков

2. Фрезерные станки

3. Широко-универсальный фрезерный станок 6820Ф1

Описание конструкции

•
  Вертикально-фрезерный станок мод. 6820Ф1 является универсальным станком и подходит для решения большинства задач, связанных с обработкой малогабаритных деталей из стали, чугуна, алюминия.

•
  Высокая жесткость станка, наличие поворотной головы и большой крутящий момент расширяют технологические возможности станка, позволяя более гибко подходить к выполнению задач.

•
  Вертикально-фрезерный станок c поворотной головой предназначен для выполнения всех видов фрезерных работ на деталях из черных и цветных металлов в условиях единичного, мелкосерийного, серийного производства.

•
  Жесткие цельнолитые корпусные детали станка: станина, колонна и каретка стола выполнены из высококачественного чугуна и гарантируют длительную работоспособность и стабильность геометрической точности оборудования.

•
  Коробка подач позволяет управлять тремя осями станка, используя только один двигатель.

•
  Станок оснащен противовесом для уменьшения нагрузки на ШВП вертикальных подач.

•
  Устройство индикации упрощает работу на станке.

Технические характеристики

*опционально

Комплектация станка

Стандартная комплектация:

• Устройство цифровой индикации с датчиками линейных перемещений для осей X, Y, Z
• Мощность главного шпинделя 7,6 кВт
• Ручная поворотная фрезерная голова
• Электронный штурвал
• Частотно-регулируемый привод подач
• ШВП по осям X, Y, Z
• Автоподача по осям X и Y
• Автоматический зажим/разжим инструмента
• Подвесной пульт управления
• Лампа освещения рабочей зоны
• Телескопическая защита направляющих

Опции:

•
  Режим «Автоцикл»

•
  Горизонтальный держатель шпинделя (серьга)

•
  Защита от разбрызгивания СОЖ (устанавливается на стол)

•
  Увеличение мощности главного двигателя до 11кВт

Вертикально-фрезерный ОЦ (ВТ50) — Промойл

Товар «» добавлен в сравнение

Всего в списке 0 товара из
категории Вертикально-фрезерный ОЦ (ВТ50)

Сравнить

Все товары

8 товаров

Бренд

Solex

Akira-Seiki

Etasis

Neway

KAFO

Yangli

По наличию

На складе

Под заказ

Серия

V

SRT

SR

VM

HV

HM

HMC

PM

5AX-AC

5AX-BC

JR

RMV

SV

VL_

BMC

Длина стола, мм

10
мм

10000
мм

Ширина стола, мм

380
мм

3200
мм

Расположение оси Z

Z (горизонтальная)

Z (вертикальная)

Тип станины

портального типа

Дополнительные оси

A

B

C

Конус шпинделя

BT40

BT50

Количество осей

5 осей

Показать

Показать

Сбросить

0 отзывов

1 PDF

В наличии

Вертикально-фрезерный обрабатывающий центр с ЧПУ VM-1580S, Solex, Китай

Добавить в сравнение

Размер стола:

1500 х 800 мм

Макс. нагрузка на стол:

1250 кг

Продольное перемещение стола — ось X:

1350 мм

Поперечное перемещение стола — ось Y:

800 мм

Максимальная частота шпинделя:

6000 об/мин

Подробнее

0 отзывов

1 PDF

В наличии

Вертикально-фрезерный обрабатывающий центр с ЧПУ VM-1780S, Solex, Китай

Добавить в сравнение

Размер стола:

1700 х 800 мм

Макс. нагрузка на стол:

1500 кг

Продольное перемещение стола — ось X:

1500 мм

Поперечное перемещение стола — ось Y:

800 мм

Максимальная частота шпинделя:

6000 об/мин

Подробнее

0 отзывов

1 PDF

В наличии

Вертикально-фрезерный обрабатывающий центр с ЧПУ VM-1880S, Solex, Китай

Добавить в сравнение

Размер стола:

1800 х 800 мм

Макс. нагрузка на стол:

1750 кг

Продольное перемещение стола — ось X:

1700 мм

Поперечное перемещение стола — ось Y:

850 мм

Максимальная частота шпинделя:

8000 об/мин

Подробнее

0 отзывов

1 PDF

В наличии

3-осевой фрезерный станок HV4.5A, Akira Seiki, Тайвань

Добавить в сравнение

Размер стола:

1300 х 600 мм

Макс. нагрузка на стол:

2000 кг

Продольное перемещение стола — ось X:

1150 мм

Поперечное перемещение стола — ось Y:

640 мм

Максимальная частота шпинделя:

8000 об/мин

Подробнее

0 отзывов

1 PDF

В наличии

3-осевой фрезерный станок HV5. 5A, Akira-Seiki, Тайвань

Добавить в сравнение

Размер стола:

1500 х 600 мм

Макс. нагрузка на стол:

2300 кг

Продольное перемещение стола — ось X:

1350 мм

Поперечное перемещение стола — ось Y:

640 мм

Максимальная частота шпинделя:

8000 об/мин

Подробнее

0 отзывов

1 PDF

В наличии

3-осевой фрезерный станок HV6A, Akira Seiki, Тайвань

Добавить в сравнение

Размер стола:

1750 х 800 мм

Макс. нагрузка на стол:

3000 кг

Продольное перемещение стола — ось X:

1630 мм

Поперечное перемещение стола — ось Y:

850 мм

Максимальная частота шпинделя:

8000 об/мин

Подробнее

0 отзывов

1 PDF

В наличии

3-осевой фрезерный станок HV8A, Akira Seiki, Тайвань

Добавить в сравнение

Размер стола:

2150 х 800 мм

Макс. нагрузка на стол:

4000 кг

Продольное перемещение стола — ось X:

2060 мм

Поперечное перемещение стола — ось Y:

850 мм

Максимальная частота шпинделя:

8000 об/мин

Подробнее

0 отзывов

1 PDF

В наличии

3-осевой фрезерный станок HV10A, Akira-Seiki, Тайвань

Добавить в сравнение

Размер стола:

2750 х 950 мм

Макс. нагрузка на стол:

4000 кг

Продольное перемещение стола — ось X:

2600 мм

Поперечное перемещение стола — ось Y:

1030 мм

Максимальная частота шпинделя:

8000 об/мин

Подробнее

Будьте в курсе акции и спецпредложений

Подпишитесь на рассылку

Горизонтальное и вертикальное фрезерование: в чем их различия

Фрезерование — это распространенный производственный процесс, при котором вращающийся инструмент удаляет материал из неподвижной заготовки и доставляет вам детали с желаемой отделкой. Хотя операция фрезерования является базовой, существуют различные типы фрезерных станков, и наиболее важная характеристика основана на ориентации режущего инструмента.

Как горизонтально-фрезерные, так и вертикально-фрезерные станки обладают уникальными эксплуатационными характеристиками, которые делают их подходящими для конкретных операций и областей применения. В следующем тексте будут рассмотрены различия между вертикально-фрезерными станками и горизонтальными фрезерными станками, а также обсуждены их преимущества и недостатки.

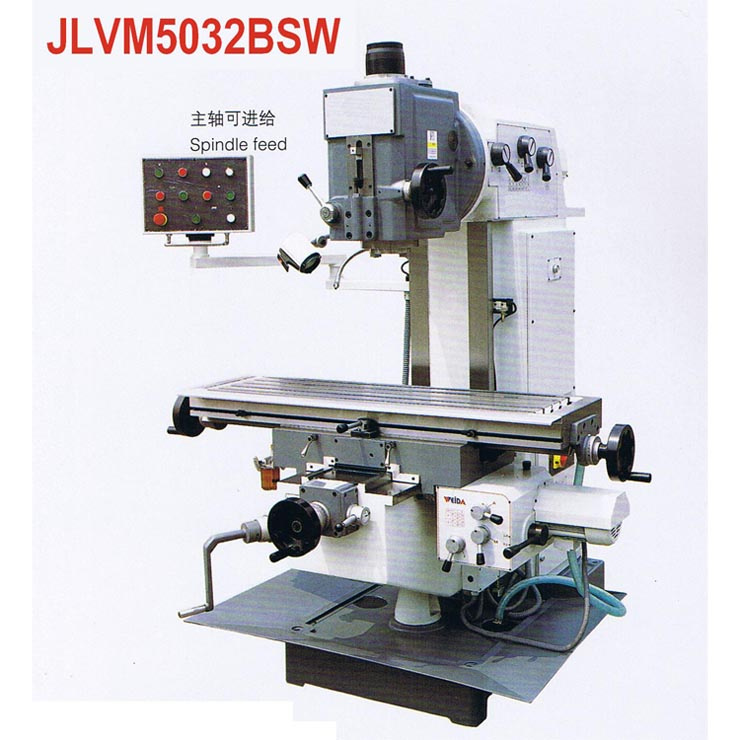

Краткий обзор вертикально-фрезерных станков

Вертикально-фрезерные станки являются наиболее распространенной установкой, в которой режущий инструмент находится в вертикальной ориентации. Инструмент прижимается к неподвижной заготовке и удаляет материал в соответствии с вашими проектными требованиями. В промышленности довольно распространены два типа установок вертикального фрезерования.

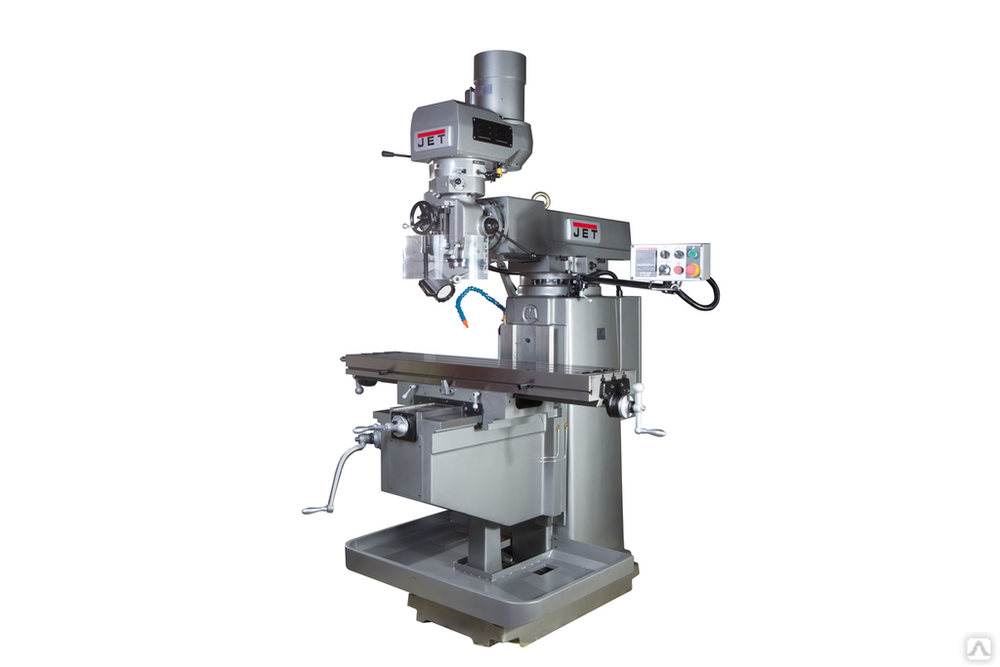

Револьверно-фрезерные станки

Револьверно-фрезерная установка обычно используется для мелких деталей. В этой установке шпиндель с режущим инструментом остается неподвижным, а станина револьверной головки может двигаться как горизонтально, так и вертикально.

Станки для фрезерования станины

Станки для фрезерования станины более распространены, особенно в традиционных механических мастерских. В этой установке шпиндель может двигаться вертикально, а станина — горизонтально. Комбинируя эти движения, вы можете легко создавать канавки, отверстия и различные другие элементы.

Краткий обзор горизонтально-фрезерных станков

Горизонтально-фрезерные станки немного отличаются. Основные операции остаются прежними. У вас по-прежнему будет стационарная заготовка и вращающийся инструмент. Однако ориентация инструмента будет иметь горизонтальную ориентацию.

Как правило, эти фрезерные станки чаще используются в тех случаях, когда вы имеете дело с более крупными деталями или более глубокими резами. Конструкция надплечья и горизонтальное вращение инструмента обеспечивают большую мощность резания и более быстрое выполнение операций, но в результате обеспечивают точность. Однако достижения в технологии ЧПУ означают, что в центрах горизонтально-фрезерных станков эта проблема больше не возникает.

Еще одна важная вещь, которую следует отметить в отношении горизонтальных машин, — это их способность работать с углами. Если вы используете универсальный стол с горизонтальной установкой, вы гарантируете, что резак может подходить к заготовке под разными углами и лучше обрабатывать более сложные конструкции.

Преимущества и недостатки вертикальных фрезерных станков с ЧПУ

Вертикальные обрабатывающие центры с ЧПУ имеют ряд преимуществ и недостатков, которые делают их подходящими для различных работ. Большинство преимуществ вертикальной установки связано с более низкой стоимостью и доступностью машины. Точно так же ограничения связаны с геометрической конструкцией и режущими способностями инструмента.

Вот краткий обзор плюсов и минусов вертикально-фрезерной установки.

Профи

• Доступность:  Установки вертикального фрезерования довольно популярны в отрасли из-за более низких требований к обслуживанию и затрат. Эти машины легко доступны во многих производственных магазинах, и вы можете легко найти специалистов, которые смогут справиться с требованиями вертикальной машины.
• Снижение затрат:  Вертикальная машина легко доступна и имеет меньшие затраты, что облегчает малым предприятиям инвестирование в нее и запуск производственного процесса.
• Простота в работе:  Другим преимуществом вертикального фрезерования является простота в эксплуатации. Вертикальная мельница обеспечивает большую наглядность для пользователей и даже требует более низких требований к программированию, чем ее горизонтальные аналоги.
• Мелкосерийное производство:  Из-за своей относительной простоты и низкой стоимости вертикальные мельницы являются предпочтительным методом для небольших объемов и быстрых работ. Более того, вам даже не придется тратить слишком много времени на программирование и другие действия по планированию, что еще больше сокращает время выполнения заказа.

Минусы

• Более низкая производительность:  Мы уже обсуждали, что вертикальные фрезы имеют более низкую скорость съема материала и не могут работать с крупными деталями. Из-за этого вертикальная мельница всегда будет иметь меньшую производительность по сравнению с горизонтальной машиной.
• Ограниченная глубина резания:  Инструмент для вертикальной резки довольно нестабилен и может сильно раскачиваться при более глубоком резе. Из-за этого вы не сможете обрабатывать более сложные детали и канавки большей глубины. В таких случаях возможности резки, которые вертикальные машины приносят на стол, являются недостатком для многих операций.

Преимущества и недостатки горизонтальных фрезерных станков с ЧПУ

Подобно вертикальной установке, горизонтальные фрезерные станки являются предпочтительным выбором для различных применений. В основном режущая способность их инструмента и другие возможности делают их подходящими для крупномасштабных работ с более высокими производственными требованиями. Кроме того, ограничения системы в основном связаны с более высокими затратами на покупку и обслуживание машин.

Вот краткий обзор плюсов и минусов горизонтальной фрезерной установки.

Профи

• Лучшая эвакуация стружки:  Металлическая стружка, образующаяся в процессе резки, может плавиться на поверхности и вызывать небольшие дефекты, которые могут потребовать последующей обработки. Горизонтальные фрезы отбрасывают стружку от заготовки, поэтому можно получить материал с исключительной отделкой.
• Повышенная стабильность:  Режущий инструмент в горизонтальных станках толще и короче, что снижает вибрацию и повышает устойчивость при глубокой резке.
• Возможность обработки сложных форм:  Горизонтальные фрезерные станки позволяют обрабатывать различные углы и позволяют использовать комбинацию надстроек для облегчения производства сложных форм, с которыми не может справиться вертикальная фрезерная установка.
• Более высокая производительность:  Более высокая производительность съема материала, лучшая эвакуация стружки и возможность выполнять более глубокие пропилы за один проход позволяют добиться большего за более короткое время и поддерживать превосходную производительность.

Минусы

• Дорого:  По сравнению с вертикальным станком, горизонтальные фрезерные установки довольно дороги с точки зрения как начального капитала, так и затрат на техническое обслуживание. Вот почему вы найдете их только в крупномасштабных производственных установках. Для малого бизнеса услуги механической обработки с ЧПУ являются лучшей альтернативой, которая не требует от вашего бизнеса каких-либо значительных финансовых вложений.
• Труднее найти обученных операторов:  Помимо высоких первоначальных затрат и затрат на техническое обслуживание, вам также будет сложнее найти обученных операторов, имеющих опыт работы с горизонтально-фрезерным станком. Причина проста. Поскольку таких машин мало, лишь несколько человек имеют реальный практический опыт работы с ними.

Горизонтальные и вертикальные фрезерные станки: основные отличия

Как уже говорилось ранее, как горизонтальный, так и вертикальный подходы имеют много общего. Основными причинами являются основные принципы процесса фрезерования. Они остаются прежними.

Однако есть некоторые существенные отличия, которые также влияют на операции и результаты. Вот основные отличия вертикального и горизонтального фрезерования.

Ориентация шпинделя

Это, пожалуй, самая большая разница между двумя установками. Ориентация шпинделя определяет, как фреза взаимодействует с заготовкой. Как следует из их названий, оба типа станков имеют разную ориентацию, что позволяет вам иметь либо точность, которую предлагает вертикальная обработка, либо глубину, которую обеспечивает горизонтальная установка.

Геометрия инструмента

Еще одно отличие заключается в геометрии инструмента. Вертикально-фрезерные станки имеют цилиндрический инструмент, который одновременно длинный и тонкий. Напротив, горизонтальные станки имеют более короткие и толстые инструменты, которые могут выполнять более глубокие пропилы и работать с более крупными заготовками. Как правило, эти геометрические характеристики напрямую влияют на характеристики резки, которые мы обсудим далее.

Характеристики резания и точность

Геометрия инструмента напрямую влияет на характеристики и результаты резания. Вертикальный инструмент более точен для небольших заготовок, но также имеет существенные недостатки. Вертикальным инструментом нельзя делать более глубокие пропилы, потому что он начинает вибрировать и вызывать отклонения от дизайна. Горизонтальные инструменты, с другой стороны, короче и толще, что придает им устойчивость, чтобы выдерживать сопротивление при создании более глубоких разрезов.

Стоимость каждой машины

Вертикальные машины дешевле по сравнению с их горизонтальными аналогами. Вот почему вертикальные машины более распространены во всем мире. Кроме того, эксплуатация и техническое обслуживание вертикальных машин также проще, что делает их более подходящим выбором для небольших операций.

Горизонтальные машины, с другой стороны, дороже покупать и обслуживать. Кроме того, специалистов, которые могут работать с этими станками, не хватает, что еще больше увеличивает общие затраты на обработку с ЧПУ. Тем не менее, эти машины тоже важны. Вот почему многие производственные компании инвестируют в них после того, как они установили свое присутствие в бизнесе.

Скорость съема материала

Что касается скорости съема, то горизонтально-фрезерные станки работают намного лучше, чем их вертикальные аналоги, благодаря их высокой стабильности и способности выполнять более глубокие резы. Как правило, вертикальные станки популярны для ограниченных операций, таких как торцовка и обработка канавок, потому что в этих случаях пропилы не слишком глубокие, и вы также можете быть точными. Однако этот ограниченный потенциал резания, естественно, означает, что скорость удаления будет ниже.

Количество сторон для обработки

Мы уже обсуждали, как горизонтальные станки позволяют подходить к заготовке под разными углами и с разных сторон. По сравнению с этим вертикальные инструменты работают в одной плоскости.

Кроме того, горизонтальная установка больше подходит для сложных и настраиваемых заданий. Вы также можете добавить определенные надстройки и другие функции в горизонтальную настройку. Эти вещи недоступны в вертикальной мельнице, что ограничивает количество операций, которые вы можете выполнять.

Основные соображения при выборе между вертикальными и горизонтальными станками

Как вертикальные, так и горизонтальные фрезерные станки подходят для различных задач. Но правильный выбор для вас зависит от нескольких факторов, таких как размер, форма, необходимое время и, наконец, общий бюджет, который у вас есть.

Например, вертикальная установка идеально подходит для небольших заготовок. Вертикальные инструменты имеют цилиндрическую форму и небольшие размеры, что позволяет точно нацеливаться на нужные области. Однако слишком глубоко заходить нельзя, так как вертикальные инструменты предназначены для операций на поверхности. Даже когда вы создаете канавки с помощью вертикального станка, всегда рекомендуется делать несколько оборотов, удаляя при каждом проходе небольшой слой.

В случае горизонтальной машины вышеупомянутой проблемы не существует. Режущий инструмент может работать с более крупными заготовками, а исключительная скорость съема материала поможет вам достичь желаемых результатов в кратчайшие сроки.

Наконец, общий бюджет — еще один важный фактор, который следует учитывать. Если вы устанавливаете всю установку в собственной мастерской, то важно помнить, что горизонтально-фрезерные станки дороже покупать и обслуживать. Если вы решите обратиться в службу обработки с ЧПУ, то общая стоимость установки и обслуживания этих станков станет спорным вопросом.

Попробуйте RapidDirect прямо сейчас!

Вся информация и загрузки защищены и конфиденциальны.

RapidDirect: центр лучших услуг по обработке с ЧПУ

Покупка оборудования с ЧПУ может обойтись очень дорого, особенно когда речь идет о горизонтально-фрезерных станках. Услуги по обработке с ЧПУ могут быть ответом для вас, поскольку они позволяют вам иметь доступ к лучшим услугам, не тратя огромные суммы на покупку необходимого оборудования.

Когда речь идет о лучших услугах по обработке с ЧПУ на рынке, RapidDirect является одним из наиболее естественных вариантов. RapidDirect также дает вам доступ к самой опытной команде с разносторонним опытом работы на мировом рынке. Наша опытная команда стремится предоставить вам всестороннее обслуживание, где наши специалисты также могут помочь оптимизировать дизайн.

Это еще не все, наш современный производственный онлайн-портал оснащен автоматическими функциями, где все, что вам нужно сделать, это загрузить файл проекта САПР , чтобы мгновенно получить расчет стоимости.

Часто задаваемые вопросы

1 – Какие существуют типы фрезерных станков?

Существует несколько типов фрезерных станков , кроме горизонтального и вертикального фрезерного станка , например, фрезерные станки для колонн , C-образная рама фрезерные станки , станина фрезерные станки и т. д. Однако наиболее важная характеристика зависит от ориентации инструмента, которая оставляет вам либо вертикальный , либо горизонтальный фрезерный станок .

2 – Каковы основные компоненты горизонтально-фрезерного станка?

Колонна: конструктивная опора для всего станка, на которой находится масляный резервуар и насос, смазывающий шпиндель.
Колено: корпус узла редуктора внутри фрезерного станка
Универсальный стол: этот стол используется для закрепления заготовки. Это также позволяет вам подходить под разными углами.
Шпиндель: удерживает и поддерживает режущий инструмент фрезерного станка.
Нависающий рычаг: горизонтальная балка на верхней стороне колонны для создания достаточного зазора между конструкцией и инструментом.

3 – В чем основное различие между горизонтальным фрезерным станком и вертикальным фрезерным станком ?

Основное различие между двумя типами станков заключается в ориентации инструмента. Вертикальные станки имеют цилиндрический инструмент, который вращается вокруг оси, перпендикулярной к заготовке, а горизонтальный инструмент вращается вокруг оси вокруг поверхности детали.

4 – Каковы ограничения фрезерных станков с ЧПУ?

Как правило, фрезерные станки с ЧПУ имеют несколько ограничений из-за размера, движения оси, степени свободы и возможностей инструмента. Помимо этого, общая стоимость фрезерного станка с ЧПУ является еще одним важным ограничением фрезерных станков с ЧПУ.

Горизонтальное и вертикальное фрезерование: в чем разница? | Механическая обработка

Фрезерование — это распространенный процесс механической обработки, который включает использование станка, известного как фрезерный станок, для удаления материала с неподвижной заготовки с помощью вращающегося режущего инструмента. При фрезеровании заготовка остается неподвижной, а режущий инструмент вращается. Когда вращающийся режущий инструмент давит на заготовку, он удаляет материал.

Хотя все фрезерные станки работают по одной и той же базовой формуле, существуют разные типы фрезерных станков, каждый из которых имеет свои уникальные характеристики. В этом посте мы собираемся изучить различия между горизонтально-фрезерными станками и вертикально-фрезерными станками.

Что такое вертикально-фрезерный станок?

Вертикально-фрезерный станок, наиболее распространенный тип фрезерного станка, оснащен вертикально ориентированным шпинделем, который удерживает режущий инструмент, а также вращает его относительно неподвижной заготовки. Шпиндель может двигаться вверх и вниз, одновременно прижимая заготовку для удаления материала.

На самом деле существует два различных типа вертикально-фрезерных станков: револьверно-фрезерные станки и станко-фрезерные станки. В револьверно-фрезерном станке шпиндель и стол могут перемещаться перпендикулярно и параллельно оси. Для сравнения, фрезерные станки с лежанкой перемещают стол только перпендикулярно оси. Многие компании-производители отдают предпочтение револьверно-фрезерным станкам из-за их универсальности. Они способны выполнять более широкий спектр фрезерных операций, чем фрезерные станки, что делает их выгодным вложением средств для производственных компаний.

Что такое горизонтальный фрезерный станок?

Горизонтально-фрезерные станки имеют аналогичную конструкцию, в которой шпиндель с вращающимся режущим инструментом давит на заготовку для удаления материала с заготовки. При этом горизонтально-фрезерные станки имеют несколько отличий от своих вертикальных собратьев. Самая большая разница между этими двумя типами фрезерных станков заключается в ориентации шпинделя. У вертикально-фрезерных станков шпиндель имеет вертикальную ориентацию. У горизонтально-фрезерных станков шпиндель имеет горизонтальную ориентацию. Другими словами, в горизонтально-фрезерных станках режущий инструмент крепится к горизонтально ориентированному шпинделю, способному выборочно снимать материал с неподвижной заготовки.

Кроме того, горизонтально-фрезерные станки обычно имеют другие режущие инструменты, чем вертикально-фрезерные станки. В то время как вертикальные фрезерные станки обычно имеют длинные и тонкие режущие инструменты, горизонтальные фрезерные станки имеют более короткие и толстые режущие инструменты.

Горизонтальные фрезерные станки способны выполнять более тяжелые и глубокие пропилы, чем вертикальные фрезерные станки. В результате компании-производители часто используют их для вырезания канавок или прорезей в заготовках. Надеюсь, это поможет вам лучше понять разницу между вертикально-фрезерными и горизонтально-фрезерными станками.
