Вертикальный консольно-фрезерный станок с ЧПУ SGM450-V-05


Основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;

— поперечные и вертикальные направляющие с фторопластовым покрытием обладают хороши-ми антифрикционными свойствами (низким коэффициентом трения) и антизадирной способностью, что обеспечивает стабильность точностных параметров в течение не менее семи лет;

— выезд в «0», возможность работы в ручном режиме, режиме предварительного набора и в автоматическом режиме по управляющей технологической программе;

— программирование в стандартах G- и M-кодах, программирование циклов для многократного повтора отрезка программы, пропуск кадров, функция вызова подпрограмм;

— возможность работать с интерполяцией по 3-м осям одновременно;

— коррекция и создание управляющих программ возможно как на панели оператора, так и на персональном компьютере;

— быстрый перенос данных через USB — накопитель и высокоскоростной интерфейс Ethernet;

— фрезерный шпиндель станка оборудован электромеханическим приспособлением для зажима инструмента;

— тормоз фрезерного шпинделя позволяет немедленное отключение вращения шпинделя, но обеспечивает также возможность отключения с запаздыванием для выхода инструмента из контакта;

— станок оснащен шарико-винтовой парой (ШВП) по оси «X», «Y», «Z», что ведёт к увеличению точности, долговечности, снижению шума при работе станка и отсутствию люфта в паре винт-гайка;

— модульная конструкция станка обеспечивает удобство при обслуживании или ремонте.

Система управления SINUMERIK 808D ADVANCED фирмы Siemens — это ЧПУ с панельным управлением для базового диапазона производительности. Это компактное и удобное для пользователя решение начального уровня используется для базовых фрезерных применений. Такие функции, как простота эксплуатации, простой ввод в эксплуатацию и техническое обслуживание, а также оптимальное соотношение цены и качества, представляют собой идеальную основу для оснащения станка начального уровня. Благодаря своей технологической версии система управления SINUMERIK 808D ADVANCED идеально настроена для фрезер-ной обработки. Для простых функций фрезерования, основанных на расширении аппаратного и программного обеспечения, SINUMERIK 808D ADVANCED предлагает достаточную производительность для изготовления пресс-форм и изготовления инструментов.

Компактная конструкция одноосных безвентиляторных модулей двигателя обеспечивает высочайшую степень прочности. Модули двигателя можно быстро адаптировать для удовлетворения требований осей подачи, просто установив несколько параметров. Приводная система SINAMICS V70 оптимально дополнена серводвигателями SIMOTICS S-1FL6 в комплекте с соответствующим кабелем.

Технические характеристики станка SGM450-V-05:

Станок изготавливается в климатическом исполнении УХЛ для категории размещения 4.1 по ГОСТ 15150.

Условия эксплуатации:

— температура воздуха – от плюс 10 до плюс 25 градусов С;

— относительная влажность – 80% при 25 градусов С.

Электрооборудование станка обеспечивает их эксплуатацию в помещении не выше зоны П-II по ПУЭ.

Станок должен питаться от 3-фазной сети переменного тока частотой 50 Гц. и напряжением 380V.
































Параметр
Значение

Рабочая поверхность стола, мм
400 x 1600

Количество крепежных Т-образных пазов и размер, мм
5х18х63

Максимальная нагрузка на стол, кг
1500

Продольное перемещение стола «X», мм
1000

Поперечное перемещение крестового суппорта «Y», мм
345

Вертикальное перемещение консоли «Z», мм    (опция «Z» — 630 мм)
400

Мощность двигателя привода шпинделя, кВт
11

Количество скоростей вращения шпинделя
18

Частота вращения шпинделя, об/мин
45 … 2240

Конус для крепления инструмента в шпинделе
ISO-50

Максимальный крутящий момент на шпинделе, Нм
1850

Диаметр переднего подшипника, мм
100

Максимальный диаметр фрезы, мм
315

Перемещение пиноли, мм
90

Угол поворота вертикальной фрезерной головки в обе стороны, град.
45

Расстояние от торца вертикального шпинделя до плоскости стола, мм
100 … 500

Расстояние  от оси шпинделя до вертикальных направляющих станины.
450

Количество рабочих подач стола
бесступенчато

Пределы рабочих подач стола, мм/мин

— продольной и поперечной

— вертикальной
0…2000

0…2000

Ускоренное перемещение, мм/мин

— продольное и поперечное

— вертикальное
3200/5000

4000

Шероховатость обработанных поверхностей, мкм
1,25

Класс точности
Н

Система ЧПУ
Sinumerik 808D ADVANCED

Освещение рабочей зоны
наличие

Централизованная  автоматическая импульсная смазка направляющих по  осям  X, Y, Z.
наличие

Защита зоны резания
Миникабинет

Производительность электронасоса СОЖ, л/мин
10

Габаритные размеры станка (ДхШхВ), мм
3250х3080х2555

Вес станка (ориентировочно) нетто/брутто, кг
4200/4900




Установленный срок службы до первого капитального ремонта составляет 10 лет, установленный ресурс по точности станка до первого среднего ремонта – 20000 часов работы.


В стандартный комплект поставки станка модели SGM450-V-05 входят:

















Оправка насадная фрезерная FSS400-01.51.10.000
1 шт.

Ограждение фрезы FSS400. 51.10.000
1 шт.

Поддон для сбора СОЖ FU400-01.10.70.00
1 шт.

Светильник станочный LM-10
1 шт.

Защита направляющих стола FU400.40.00.070
2 шт.

Ключ У60.06.00.000
2 шт.

Шпонка FU400.40.00.359
3 шт.

Винт М6-8gx16.58.05 ГОСТ 11738
19 шт.

Техническая документация

Руководство по эксплуатации. Часть 1.
1 шт.

Руководство по эксплуатации. Сведения по запасным частям. Часть 2.
1 шт.

Руководство по эксплуатации. Руководство оператора. Часть 3.
1 шт.

Схема электрическая принципиальная.
2 шт.

Схема электрическая соединений.
2 шт.

Перечень элементов.
2 шт.

Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.

  1. Перейти в карточку товара и нажать «Заказать». После нажатия нужно заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
  2. Вы так-же можете просто отправить запрос на адрес электронной почты: [email protected]

Мы работаем с физическими и юридическими лицами по безналичному расчету.


Можем доставить ваш заказ собственными силами либо через операторов перевозок.

Фрезерные станки с ЧПУ российского поставщика — Динамика

  • Главная
  • Каталог станков
  • Фрезерные станки
  • Фрезерные станки с ЧПУ

Указанные на сайте цены приведены для ознакомления. Итоговую цену (по курсу ЦБ в рублях на день покупки) можно получить, отправив заявку на получение технико-коммерческого предложения



Сортировать по популярностиСортировать по цене (сначала дешёвые)Сортировать по цене (сначала дорогие)


Показывать как:

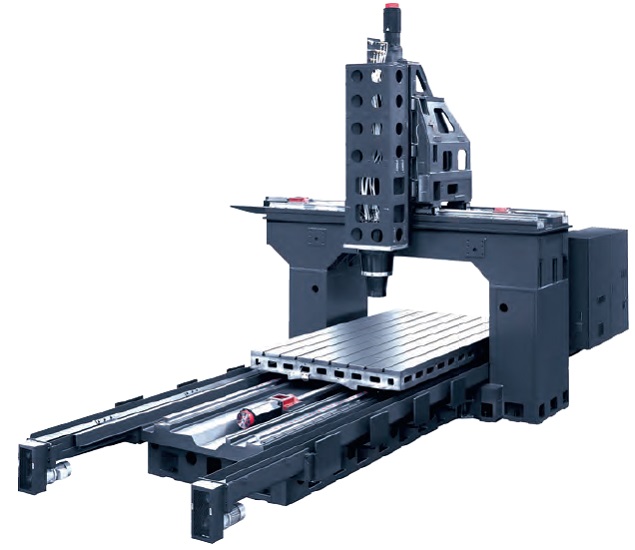

Портальный обрабатывающий центр GMC9016

В наличии

Производитель: Китай

6 500 000 ₽

Подробнее

Вертикально-фрезерный станок SOLEX 740 H/S

В наличии

Производитель: Китай

4 341 071 ₽

Подробнее

Вертикально-фрезерный обрабатывающий центр SOLEX VM 1050S

В наличии

Производитель: Китай

4 225 000 ₽

Подробнее

Вертикально-фрезерный ОЦ SOLEX VM 12100B с ЧПУ

В наличии

Производитель: Китай

Подробнее

Вертикально-фрезерный станок SOLEX VM 1150S

В наличии

Производитель: Китай

4 205 500 ₽

Подробнее

Вертикально-фрезерный станок SOLEX VM 1580S

В наличии

Производитель: Китай

Подробнее

Вертикально-фрезерный обрабатывающий центр SOLEX VM 1880S

В наличии

Производитель: Китай

Подробнее

Гравировально-фрезерный станок G1812A

В наличии

Производитель: Россия

Подробнее

Вертикальный фрезерный обрабатывающий центр VMC 1600

В наличии

Производитель: Китай

Подробнее

Вертикальный фрезерный обрабатывающий центр VMC 1300

В наличии

Производитель: Китай

6 035 714 ₽

Подробнее

Вертикальный фрезерный обрабатывающий центр VMC 1000

В наличии

Производитель: Китай

4 642 857 ₽

Подробнее

Вертикальный фрезерный обрабатывающий центр VMC 850

В наличии

Производитель: Китай

2 655 714 ₽

Подробнее

Вертикальный фрезерный обрабатывающий центр VMC 400E

В наличии

Производитель: Китай

2 089 285 ₽

Подробнее


Фрезерный станок с ЧПУ


Фрезерный станок с ЧПУ по металлу − современное оборудование для высокоточной обработки поверхностей заготовок. Оно необходимо для оснащения производственных площадок, специализирующихся на выпуске корпусов, пресс-форм и т. д. Купить фрезерный станок с ЧПУ по цене производителя предлагает наша компания.


Особенности фрезерных станков с ЧПУ


Использование такого оборудования даёт возможность обеспечивать обработку детали в трёх осях координат. Режущий инструмент, представленный фрезой, движется поперечно и продольно в горизонтальной плоскости (оси X и Y). Что касается смещений по оси Z, то оно может происходить двумя способами:

  • изменение положения стола;

  • перемещение шпиндельного узла.


В первом случае оборудование оснащается гидравлической консолью, что не очень удобно из-за необходимости обеспечить движение деталей, отличающихся большой массой. Чаще всего при производстве станков используется второй способ − вертикальное перемещение возложено на шпиндель.


Фрезерный станок с ЧПУ: преимущества такого оборудования


Такие станки часто используются для оснащения производственных площадок разного масштаба. К основным преимуществам оборудования этого вида относятся:

  • Эффективность. Станки позволяют выполнять металлообработку без изменения положения заготовки вручную. Это даёт возможность сократить время на решение поставленных задач и повысит производительность труда.

  • Высокий уровень точности. Применение нескольких фрез с разными параметрами и использование современных компьютерных программ становятся гарантией отличного качества результата. Погрешность при обработке деталей минимальна.

  • Функциональность. Оборудование подходит для выполнения широкого спектра операций. С его помощью осуществляется серийный и единичный выпуск продукции.


Если вы хотите получить больше информации о фрезерном станке с ЧПУ по металлу, свяжитесь с нашими менеджерами. В случае необходимости у нас вы можете заказать не только оборудование, но и специальные компьютерные программы, дополнительную оснастку. Обращайтесь zakaz@dinamika-stanki. ru



Вертикальный фрезерный станок с ЧПУ модели SV200G

Каталог » Обрабатывающие центры » Сверлильно-фрезерные станки с ЧПУ » Вертикальный фрезерный станок с ЧПУ модели SV200G





Фрезерный станок с числовым программным управлением промышленного назначения (ЧПУ, вертикально-фрезерный, портального типа с подвижным столом). Станок с усиленной рамой предназначен для 2D/3D обработки различных неметаллических материалов: пластмассы, текстолита и т.д., а также цветных металлов: медные, алюминиевые сплавы, Станок может выполнять операции фрезерования, сверления, гравировки, а так же обработку по контуру, маркировку и клеймение деталей на плоскости способом гравирования в условиях серийного производства.



Ограждение зоны обработки предназначено для защиты персонала и другого оборудования от попадания стружки или мелких деталей, а также для защиты от случайного соприкосновения сотрудников с движущимися элементами станка, с целью обеспечения безопасности людей и техники, а также предупреждения несанкционированного использования машины; поломок оборудования из-за попадания в его узлы посторонних предметов.

Отличительная особенность станка – специальная мощная система для удаления взвешенной пыли и мелких частиц, надежность и эффективность которого подтверждена многолетней эксплуатацией. Система пылеудаления спроектирована специально для непрерывного удаления взвешенной пыли и мелких частиц, например, графитовой пыли и различных композиционных материалов. Автоматическая пневматическая очистка главного фильтра и возможность очистки накопительной корзины в течение работы позволяют непрерывно использовать систему. Производительность системы — 2000 м3/ч. Система рекупирации воздушного потока обеспечивает возврат воздуха в цеховое пространство с очисткой более 95% загрязнений.

В процессе обработки медных и алюминиевых сплавов данная система может быть отключена, и включена система подачи СОЖ и сбора стружки.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стандартная комплектация



























Конструкция станины

Сварная из толстостенного стального профиля



Конструкция портала

Сварная из толстостенного стального профиля прямоугольного сечения

Рабочая зона X/Y/Z

600х350х500 мм

Шпиндель-мотор



Максимальная скорость вращения шпинделя 18 000 об/мин

Конус шпинделя ВТ30

Мощность шпинделя (S1) — 3,2 кВт

Система смены инструмента



Линейный инструментальный магазин на 4 инструмента, BT30



Система охлаждения шпинделя



Замкнутый контур охлаждения, охлаждающая жидкость – антифриз





Тип рабочего стола



Стальной стол 600х600х35 мм с Т-обр. пазами -1 шт.



Охлаждение инструмента

Система подачи СОЖ на инструмент

Система смазки

Станция автоматической импульсной смазки

Система аспирации

Производительность  1500…2100 м3/час



Датчики по осям X/Y/Z

Концевые индуктивные выключатели



Тип линейных направляющих

Профильный рельс ф. «Hiwin» HGR20, Класс точности Н (±0,012 мм на 500 мм)

Передача по осям X/Y/Z

ШВП 40х5, класс точности П5 по ОСТ2Р31-4-88

Точность позиционирования по осям X/Y/Z

0,0052 мм на 300 мм

Повторяемость позиционирования по осям X/Y/Z

0,0025 мм на 300 мм









Максимальная скорость холостого хода по осям X/Y/Z

15000 мм/мин

Дискретность задания перемещения (минимальное перемещение или угол поворота рабочего органа станка, которые могут быть заданы в управляющей программе)

0,001 мм

Тип приводов по осям X/Y/Z



Серводвигатели βis 4/4000 фирмы «Fanuc» (Япония)

Установка УВП-ФКЦ-4000

Производительность  4000 м3/час

степень очистки воздуха:    99,9%

площадь фильтрования:     42,5м2

концентрация пыли на входе:        до 1 г/м3

регенерация (очистка) фильтров:  механическая или ручная



Вентилятор ВРП-PRU-100-57-4; 5,5 кВт; 2940 об/мин; L = 4000 м3/час; Р 2200 Па.



Пневмосистема подготовки воздуха, зажима разжима инструмента

CAMOZZI

Система управления:

FANUC 0i-MFP c MANUAL GUIDE i  фирмы «Fanuc» (Япония)





Поддерживаемые форматы файлов

G-Code (ISO), DXF

Напряжение

380 В, 50 Гц

Потребляемая мощность максимальная

4,5 кВт

Габариты ДШВ, мм, без приставного оборудования

1300*1700*2200 мм

Масса

1800 кг







Topper TMV 720 A Вертикальный фрезерный станок с ЧПУ Б/у оборудование

  • Описание
  • Детальная информация
  • Об этом продавце

Вертикальный обрабатывающий центр
TOPPER TMV — 720 А
Время доставки: немедленно

Производитель: Топпер
Тип: ТМВ — 720 А

Очень хорошее общее состояние — в хорошем состоянии, несколько часов работы

СПЕЦИФИКАЦИИ
Управление: Fanuc O i — MD с Мануэлем Гидом i

Путешествия:
Ось X: около 720 мм
Ось Y: около 480 мм
Ось Z: около 530 мм

Монтажная поверхность стола: около 800 х 480 мм

шпинделя:
Диапазон скоростей: около 10 — 8000 об / мин
Держатель инструмента: BT 40
Мощность привода: около 7,5 кВт
Фиды и быстрые сделки:
Диапазон подачи: около 1 — 15000 мм / мин
Быстрые путешествия: около 48 м / мин
Устройство смены инструмента: двухручный захват
Количество слотов для инструментов: 24 шт.
Чип к чипу — время: около 4,0 секунд
Поворотный стол 4-й оси (опция) с помощью команды M
Производитель и тип: Nikken CNC 170

АКСЕССУАРЫ
• Полная защита — обтекатель
• Транспортер стружки
• Устройство охлаждения
• Электронный маховик
• Интерфейс данных RS 232
• интерфейс данных PCMCIA
• Центральная смазка
• рабочий свет
• Машинная лампа
• Полная документация по машине
• ножки машины
• Оригинальный транспортный замок
• Различные зажимные ключи и ассортимент инструментов
• Различные держатели инструмента
• Продается без натяжного устройства, опциональный поворотный стол

Другие аксессуары по запросу
Цена и другие технические данные по запросу

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Продольный ход X 720 mm
Поперечный ход Y 480 mm
Вертикальный ход Z 530 mm
Тип ЧПУ Fanuc O i
Скорость шпинделя, об/мин 8000 rpm
Длина стола 800 mm
Ширина стола 480 mm
Тип шпинделя BT 40
Мощность привода шпинделя 7. 5 kW
Капитальный ремонт нет
——————-
Длина х ширина х высота2500,0 × 2500,0 × 2900,0
Вес3800 kg
Часы наработки
Часы включения
Состояниев отличном состоянии
Маркировка CEда
Статус
Тип клиентаПерекупщик
Активный с2007
Предложения онлайн0
Последняя активность18 мая 2022 г.

Описание

Вертикальный обрабатывающий центр
TOPPER TMV — 720 А
Время доставки: немедленно

Производитель: Топпер
Тип: ТМВ — 720 А

Очень хорошее общее состояние — в хорошем состоянии, несколько часов работы

СПЕЦИФИКАЦИИ
Управление: Fanuc O i — MD с Мануэлем Гидом i

Путешествия:
Ось X: около 720 мм
Ось Y: около 480 мм
Ось Z: около 530 мм

Монтажная поверхность стола: около 800 х 480 мм

шпинделя:
Диапазон скоростей: около 10 — 8000 об / мин
Держатель инструмента: BT 40
Мощность привода: около 7,5 кВт
Фиды и быстрые сделки:
Диапазон подачи: около 1 — 15000 мм / мин
Быстрые путешествия: около 48 м / мин
Устройство смены инструмента: двухручный захват
Количество слотов для инструментов: 24 шт.
Чип к чипу — время: около 4,0 секунд
Поворотный стол 4-й оси (опция) с помощью команды M
Производитель и тип: Nikken CNC 170

АКСЕССУАРЫ
• Полная защита — обтекатель
• Транспортер стружки
• Устройство охлаждения
• Электронный маховик
• Интерфейс данных RS 232
• интерфейс данных PCMCIA
• Центральная смазка
• рабочий свет
• Машинная лампа
• Полная документация по машине
• ножки машины
• Оригинальный транспортный замок
• Различные зажимные ключи и ассортимент инструментов
• Различные держатели инструмента
• Продается без натяжного устройства, опциональный поворотный стол

Другие аксессуары по запросу
Цена и другие технические данные по запросу

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Детальная информация

Продольный ход X 720 mm
Поперечный ход Y 480 mm
Вертикальный ход Z 530 mm
Тип ЧПУ Fanuc O i
Скорость шпинделя, об/мин 8000 rpm
Длина стола 800 mm
Ширина стола 480 mm
Тип шпинделя BT 40
Мощность привода шпинделя 7. 5 kW
Капитальный ремонт нет
——————-
Длина х ширина х высота2500,0 × 2500,0 × 2900,0
Вес3800 kg
Часы наработки
Часы включения
Состояниев отличном состоянии
Маркировка CEда
Статус

Об этом продавце

Тип клиентаПерекупщик
Активный с2007
Предложения онлайн0
Последняя активность18 мая 2022 г.

Горизонтально-вертикальный фрезерный станок UF200 OPTIMUM (Германия)

  • Мощный и производительный горизонтально вертикальный фрезерный станок;
  • Жесткая массивная конструкция из высококачественного чугуна Meehanite;
  • Вертикальный и горизонтальный шпиндели;
  • Все направляющие закалены и регулируются клиновыми планками;
  • Высокая плавность хода зубчатого приводного механизма, работающего в масляной ванне;
  • Автоматическая подача по осям X, Y, Z;
  • Центральная система смазки направляющих;
  • Цифровая индикация перемещений по всем осям;
  • Фрезерная головка имеет две оси вращения и может быть установлена в большом диапазоне пространственных положений;
  • Поворотный на угол ± 35° координатный стол;
  • Большеразмерные маховики с хорошо читаемыми шкалами;
  • Оснащен станочным светильником;
  • Система подачи СОЖ со встроенным баком;
  • Быстрая и удобная установка скорости;
  • Стабильные прямоугольные направляющие по осям Y и Z;
  • Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью;
  • Большие возможности по очень хорошей цене.

Комплект поставки

  1. Цанговый патрон ISO50 с цангами 4 — 26 мм;
  2. Горизонтальный хобот Ø27 мм;
  3. Горизонтальный хобот Ø32 мм;
  4. Фрезерная оправка ISO50 / Ø32 мм;
  5. Комплект инструмента для обслуживания;
  6. Руководство по эксплуатации на русском языке.

Дополнительные принадлежности

Станочные тиски FMS 200

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.

Станочные тиски FMSN 150

Низкорасположенный зажимный механизм, обеспечивающий надежный зажим заготовки. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие и сменные губки. Защищенный ходовой винт. Переставляемые наружу губки для обратного зажима заготовки. Поворотное на 360° съемное основание.

Станочные тиски с гидроусилением HMS 200

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна, устойчивый к деформациям при больших нагрузках. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Защищенный ходовой винт. Большое усилие зажима, высокая экономичность. Три рабочих диапазона, надежный зажим заготовок различных размеров. Поворотное на 360° съемное основание.

Набор зажимных приспособлений SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе. В наборе: зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм — 24 шт; зажимные сухари для Т-образных пазов — 4 шт. ; зажимные гайки — 6 шт.; удлиняющие гайки — 6 шт.; зажимные призмы — 6 шт.; зажимные блоки — 6 шт.

Горизонтально-вертикальный делительный стол RT200

Отличный круглый стол из высококачественного чугуна. Надежный и точный. Прецизионные подшипники. Рассчитан на высокую нагрузку. Большое проходное отверстие для обработки длинных заготовок. Быстрое прямое деление для применения в массовом производстве. Закаленный и шлифованный червяк. Передаточное отношение 90 : 1. 360°-шкала рабочего стола. 1 оборот маховика соответствует повороту стола на 4°. Цена деления маховика 2’ (2 минуты). Деление по шкале маховика. Может быть оснащен ЧПУ.

Делительная головка TA125

Поворот на угол от -10° до 90°. Закаленный и шлифованный червяк. Прецизионные конические роликоподшипники. Передаточное отношение 40:1. Полный оборот маховика соответствует вращению стола на 9°. Закаленный и шлифованный главный делительный диск ( деление на 24). Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.

Набор быстрорежущих фрез 3 — 20 мм 20 шт.

Фрезы из быстрорежущей стали с покрытием из нитрида титана. Покрытие из нитрида титана, нанесенное в среде инертного газа, обеспечивает увеличение твердости и стойкости инструмента в 2-5 раз. Удвоенная производительность. Отличное качество обработанной поверхности. 10 фрез по DIN 327 D (два режущих лезвия, предназначены для фрезерования шпоночных и кольцевых пазов (посадка Р9), вертикального и бокового фрезерования. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм.) 10 фрез по DIN 844 В (четыре режущих лезвия, правосторонняя спираль 30° для ускоренного отвода стружки, для материалов нормальной и повышенной твердости. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм)

Набор твердосплавных фрез 3 — 12 мм 18 шт.

Твердосплавные фрезы с покрытием (TiALN). 18 шт.: размер 3 шт. x Ø3 мм / 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм / 3 шт. x Ø10 мм / 3 шт. x Ø12 мм. 4 режущих кромки. Центральная кромка, облегчающая врезание. Эффективный угол реза 35°.

Виброопоры SE3

Регулируемая виброопора

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Производитель: OPTIMUM

Родина бренда: Германия

Электропитание
Электропитание380 В ~50 Гц
Общая потребляемая мощность11,5 кВт
Привод вертикального шпинделя4 кВт
Привод горизонтального шпинделя4 кВт
Насос подачи СОЖ90 Вт
Параметры инструмента
Максимальный диаметр рассверливания в стали30 мм
Максимальный диаметр сверления в стали28
Максимальный диаметр торцевой фрезы100 мм
Максимальный диаметр концевой фрезы20 мм
Шпиндель
Конец шпинделяISO 50 (DIN 2080)
Размер хобота под установку дисковых фрезØ27 мм + Ø32 мм
Зажимная штангаМ24
Вертикальный шпиндель
Частота вращения вертикального шпинделя60 — 1750 об/мин
Количество ступеней12
Расстояние шпиндель — стол140 — 540 мм
Поворот / наклон фрезерной головки360 °
Горизонтальный шпиндель
Частота вращения горизонтального шпинделя58 — 1800 об/мин
Количество ступеней12
Расстояние шпиндель — стол0 — 400 мм
Координатный стол
Размер стола1600 х 360 мм
Максимальная нагрузка на стол450 кг
Размер Т-образных пазов14 мм
Расстояние между пазами95 мм
Количество пазов3
Поворот стола± 35°
Ось Х
Перемещение (автоматическое)1290 мм
Перемещение (ручное)1000 мм
Рабочая подача22 — 420 мм/мин
Быстрый ход1290 мм/мин
Мощность привода оси1,1 кВт
Ось Y
Перемещение (автоматическое)280 мм
Рабочая подача22 — 393 мм/мин
Быстрый ход1205 мм/мин
Мощность привода оси1,1 кВт
Ось Z
Перемещение (автоматическое)400 мм
Рабочая подача10 — 168 мм/мин
Быстрый ход513 мм/мин
Мощность привода оси1,1 кВт
Габаритные размеры
Длина2260 мм
Ширина2070 мм
Высота2250 мм
Масса станка2450 кг

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Вертикальный консольно-фрезерный станок с ЧПУ модели SGM450CNC

Skip to content

Связаться с менеджером

Вертикальный консольно-фрезерный станко с ЧПУ модели SGM450CNC разработан на базе вертикального консольно-фрезерного станка FSS450. Станок  оснащаются системой ЧПУ.

  • основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
  • поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и стойкостью к образованию задиров, что обеспечивает стабильность параметров точности в течение не менее семи лет;
  • выезд в «0», возможность работы в ручном режиме, режиме предварительного набора и в автоматическом режиме по управляющей технологической программе;
  • программирование в стандартах G- и M-кодах, программирование циклов для многократного повтора отрезка программы, пропуск кадров, функция вызова подпрограмм;
  • возможность работать с интерполяцией по 3-м осям одновременно;
  • коррекция и создание управляющих программ возможно, как на панели оператора, так и на персональном компьютере;
  • быстрый перенос данных через USB — накопитель и высокоскоростной интерфейс Ethernet;
  • фрезерный шпиндель станка оборудован электромеханическим приспособлением для зажима инструмента;
  • тормоз фрезерного шпинделя позволяет немедленное отключение вращения шпинделя, но обеспечивает также возможность отключения с запаздыванием для выхода инструмента из контакта;
  • станок оснащен шарико-винтовыми парами (ШВП) по осям «X», «Y», «Z», что обеспечивает увеличение точности, долговечности, снижению шума при работе станка и отсутствию люфта в паре винт-гайка;
  • модульная конструкция станка обеспечивает удобство при обслуживании или ремонте.

Технические характеристики вертикального консольно-фрезерного станка с ЧПУ модели SGM450CNC указаны ниже:

Станок изготавливается в климатическом исполнении УХЛ для категории размещения 4.1 по ГОСТ 15150.

Условия эксплуатации:

  • температура воздуха – от плюс 10 до плюс 25°С;
  • относительная влажность – 80% при 25°С.

Электрооборудование станка обеспечивает их эксплуатацию в помещении не выше зоны П-II по ПУЭ.

Станок должен питаться от 3-фазной сети переменного тока частотой 50 Гц. и напряжением 380V.

Технические характеристики:

МодельSGM450CNC
НаименованиеЗначение
Рабочая поверхность стола, мм400х1600
Максимальная нагрузка на стол с учетом массы зажимного приспособления, кг,700
Продольное перемещение стола «X», мм1000
Поперечное перемещение крестового суппорта «Y», мм345
Вертикальное перемещение консоли «Z», мм
(опция «Z» — 630 мм)		400; 630
Количество управляемых осей координат3
Количество одновременно управляемых осей координат3
Дискретность задания перемещений по осям X, Y, Z, мкм1
Точность двустороннего позиционирования А, мкм:
— по осям Х,
— по осям Y, Z		30; 40
20; 25
Частота вращения шпинделя, об/мин45-2240
Конус для крепления инструмента в шпинделеISO50
Максимальный диаметр фрезы, мм315
Пределы рабочих подач по осям , мм/мин:
— по осям Х, Y
— по осям Z		0-2000
0-2000
Пределы скоростей быстрых (установочных) пе-ремещений, мм/мин
— по оси Х
— по оси Y
— по оси Z		3200
5000
4000
Максимальный крутящий момент на шпинделе, Нм1850
Мощность двигателя привода шпинделя, кВт11
Суммарная мощность установленных электродвигателей, кВт20,906
Расстояние от торца вертикального шпинделя до плоскости стола, мм100… 500
Расстояние  от оси шпинделя до вертикальных направляющих станины.450
Система ЧПУналичие
Освещение рабочей зоныналичие
Централизованная  автоматическая импульсная смазка направляющих   по  осям  X, Y, Z.наличие
Защита зоны резанияминикабинет
Шероховатость обработанных поверхностей, мкм1.25
Класс точностиН
Габаритные размеры станка (ДхШхВ), мм
— длина
— ширина
— высота		3360
2250; 2450; 2650
2740
Масса, кг4700



Читать полностью

Заполните форму

и наш менеджер свяжется с вами

Бывшие в употреблении вертикальные станки с ЧПУ — Бывшие в употреблении вертикальные станки с ЧПУ

Пропустить навигационные ссылки
Вертикали с ЧПУ

Бывшие в употреблении вертикальные станки с ЧПУ, такие как обрабатывающие центры, являются одним из наиболее востребованных нами видов оборудования. Как американский поставщик бывшего в употреблении оборудования с ЧПУ, наш ассортимент включает в себя бренды и инструменты, которые вам нужны, по чрезвычайно конкурентоспособным ценам. Наши представители дилеров также помогут скоординировать получение и доставку, что сэкономит ваше время и деньги. Если вы не видите то, что ищете, мы получаем новые машины каждый день, и наш ассортимент постоянно меняется. Свяжитесь с нами , чтобы вся наша общенациональная команда специалистов по оборудованию знала, что вам нужно, и они будут работать вместе, чтобы найти это для вас.

Наш инвентарь включает:

Навигация по категориям:
Navigate Product TypesТокарные станки с ЧПУВертикальные фрезерные станки с ЧПУГоризонтальные фрезерные станки с ЧПУДругое

Вертикальные фрезерные станки с ЧПУ

Поиск

Создать оповещение

Марка:

  • Амера Сейки
  • Брат
  • Хирон
  • Цинциннати
  • Кобальм
  • Далих
  • Декель Махо
  • ДМГ Мори
  • Дусан
  • Фадаль
  • Фидия
  • Ганеша
  • Хаас
  • Хардиндж
  • Хурко
  • Хвачхон
  • Хендай Виа
  • Киа
  • Китамура
  • Лидуэлл
  • Макино
  • Мацуура
  • Мазак
  • Могучая Гадюка
  • Миллтроникс
  • Мори Сейки
  • Николя Корреа
  • Окума
  • PAR-Системы
  • ПротоТРАК
  • Квазер
  • КвикДжет
  • Року Року
  • Острый
  • Смарт
  • СМЛТК
  • СНК
  • Юго-Западная промышленность
  • Такуми
  • Яма Сэйки
  • YCM Као Мин
  • YCM Супермакс

Год:
1993 — 1995 гг.

Применить фильтры

Перемещение по оси X: 7,9–7,9 дюймов

Перемещение по оси Y: 10–0 дюймов

Перемещение по оси Z: 10–10 дюймов

Применить фильтры

Устройство смены инструмента Тип:

  • Кронштейн
  • Карусель
  • Цепь
  • Нет
  • Боковое крепление
  • Зонт

Конус шпинделя:

  • Конус 40
  • 50 Конус
  • БТ30
  • БТ40
  • БТ50
  • Кат. № 40
  • Кат. № 50
  • Другое

Об/мин шпинделя: 0-0

СОЖ через шпиндель

Применить фильтры

Опции поворотного стола/цапфы:
(4-я/5-я ось):

  • 4-я ось
  • Привод 4-й оси
  • 4-я ось готова
  • 4-я ось; цапфа 5-й оси
  • 5-я ось
  • Цапфа 5-й оси
  • 5-я ось; 4-я ось
  • 5-я ось; 4-я ось; цапфа 5-й оси; привод 4-й оси
  • 5-я ось; цапфа 5-й оси
  • 5-я ось; проводка для 5-й оси; цапфа 5-й оси; 5-я ось готова
  • Нет
  • Проводка для 4-й оси
  • Проводка для 4-й оси; 4-я ось
  • Проводка для 4-й оси; цапфа 5-й оси

Применить фильтры

Сбросить фильтры

Есть оборудование на продажу?

Нужно финансирование?

О перепродаже ЧПУ

©
2022
Перепродать ЧПУ. Все права защищены.

Вы добавили больше продуктов, чем можете сравнить (до 4). Пожалуйста, выберите продукт для удаления из списка сравнения ниже:

Milltronics – ЧПУ без проблем

Milltronics предлагает 50 различных моделей фрезерных и токарных станков с ЧПУ для инструментальных и производственных помещений. Модельный ряд включает в себя инструментальные фрезерные и инструментальные токарные станки, универсальные и высокопроизводительные вертикальные обрабатывающие центры, токарные станки с ЧПУ, мостовые фрезерные станки и горизонтально-расточные станки. Наша универсальная линейка продуктов предлагает что-то для каждого.

ПРОСТОЕ ЧПУ

В Milltronics мы стремимся предоставить вам беспроблемную работу. От исследования машин до онлайн-цен на машины и опции — мы хотим быстро предоставить вам необходимую информацию, чтобы вы могли принять наилучшее решение для своего магазина. Наша цель — предложить вам доступные и качественные станки с ЧПУ, оснащенные логическим управлением, которое демонстрирует силу простоты для оператора и силу сложной технологии управления для вашего цеха.

Мы гордимся тем, что продолжаем наше стремление к беспроблемному ЧПУ, упаковывая все наши 50+ моделей станков с ЧПУ с БОЛЬШИМ СТАНДАРТОМ ФУНКЦИЙ, чем станки с ЧПУ других марок в нашем классе. Мы могли бы предложить минимальную цену, а затем заставить вас добавить каждую функцию и притвориться, что это варианты, но мы уважаем ваше время и ваш интеллект. У кого есть время играть в эту игру? Вместо этого мы упаковываем наши машины так, как вы их используете. Это простое ЧПУ.

ФРЕЗЕРНЫЕ

  • Инструментальные фрезерные станки
  • Вертикальные обрабатывающие центры
  • Мостовые фрезерные станки

Найдите свой следующий фрезерный станок

БОЛЕЕ 40 ЛЕТ

Мы занимаемся этим уже более 40 лет, и у нас установлено более 14 000 станков с ЧПУ по всему миру. И все эти клиенты скажут вам, что если вы выберете Milltronics, вы получите более совершенный станок с ЧПУ с большим количеством стандартных функций по отличной цене.

Milltronics USA входит в состав Hurco Companies Machine Tool Group. Мы являемся публичной компанией (HURC), зарегистрированной на бирже NASDAQ в Соединенных Штатах Америки.

ИСТОРИЯ MILLTRONICS

ПОЧЕМУ MILLTRONICS? 10 ПРИЧИН.

БОЛЬШЕ ЗА ВАШИ ДЕНЬГИ

Milltronics предлагает более совершенные станки с ЧПУ с большим количеством стандартных функций по доступной цене. Мы постоянно работаем с нашими партнерами по сбыту, изобретая новые способы беспрепятственно окружить производителей и владельцев механических мастерских надежной продукцией, в которой они нуждаются.

СДЕЛАНО ПРАВИЛЬНО

Используя процесс проектирования станков, сертифицированный по ISO 9001, Milltronics начинает с анализа методом конечных элементов и проектирует точные, прочные и надежные станки с ЧПУ, рассчитанные на длительный срок службы. Здесь нет ярлыков.

ПРЕВОСХОДНЫЕ КОМПОНЕНТЫ

Milltronics сотрудничает с ведущими поставщиками, такими как Yaskawa, Delta, Kenturn, Hiwin® и Grundfos. Вы можете судить о станкостроителе по компании, которую он держит.

СЕРВИСНАЯ СЕТЬ

Поддержка является основной ценностью Milltronics, и, согласно опросам клиентов, Milltronics и наша дистрибьюторская сеть предлагают лучший сервис и поддержку в отрасли. Мы делаем все возможное, чтобы обеспечить надежную поддержку на протяжении всего жизненного цикла, необходимую для создания отличных продуктов.

ПРОСТЫЕ В ИСПОЛЬЗОВАНИИ УПРАВЛЕНИЯ

Система ЧПУ Milltronics проста и удобна в использовании. Независимо от того, выбираете ли вы диалоговое программирование, стандартный промышленный код G&M или используете систему CAD/CAM, ЧПУ 9000 дает вам возможность использовать наиболее эффективную программу для каждой детали.

МОДЕРНИЗИРУЕМЫЙ

Элементы управления Milltronics разработаны, изготовлены и поддерживаются Milltronics. Они также предназначены для модернизации. Благодаря системам ЧПУ Milltronics вы не пропустите новое программное или аппаратное обеспечение с течением времени.

НАЛИЧИЕ

Мы понимаем, что иногда вам срочно нужен станок с ЧПУ. Мы прилагаем все усилия, чтобы наши самые популярные модели были в наличии на складе для быстрой доставки.

САМАЯ БЫСТРАЯ КРИВАЯ ОБУЧЕНИЯ

Поскольку станки с ЧПУ Milltronics настолько просты в освоении и использовании, вы будете производить микросхемы быстрее. И не путайте простое с простым — ЧПУ 9000 оснащено расширенными функциями и возможностями. Диалоговое программирование, экранная справка, интуитивно понятные меню, цветная графика и подсказки по настройке инструментов помогут оператору быстрее обучаться и быстрее выходить на работу.

КОМПЛЕКСНОЕ РЕШЕНИЕ

Milltronics предлагает 50 различных моделей фрезерных и токарных станков с ЧПУ для инструментальных и производственных помещений. Модельный ряд включает в себя инструментальные фрезерные и инструментальные токарные станки, универсальные и высокопроизводительные вертикальные обрабатывающие центры, токарные станки с ЧПУ, мостовые фрезерные станки и горизонтально-расточные станки. Наша универсальная линейка продуктов предлагает что-то для каждого.

GLOBAL AMERICAN COMPANY

Milltronics входит в состав Hurco Companies Machine Tool Group. Мы публично торгуемся с солидными финансовыми показателями, мы в этом надолго.

Получите индивидуальное предложение в течение нескольких минут

Выберите свой станок с ЧПУ Milltronics и любые дополнительные опции, чтобы узнать цену всего за несколько простых шагов!

В нашем последнем видео о клиентах Milltronics мы сидим с XL Pattern, мастерской точной механической обработки, расположенной в Оррвилле, штат Огайо. XL Pattern — это цех прецизионных литейных форм, специализирующийся на аэрокосмической и противопожарной промышленности. Будучи давним клиентом Milltronics, компания XL Pattern с годами продолжала увеличиваться в размерах, расширившись с пары станков с ЧПУ до более чем 10 станков с ЧПУ.

Главная | Sharp Industries Inc.

Sharper Service. Наши профессионально спроектированные станки с ЧПУ могут стоить намного дешевле аналогичных конкурирующих продуктов и поддерживаются одними из лучших услуг в отрасли. Острые продукты. К каждой машине. • Превосходное литье для долговечности
• Высококачественные компоненты для прецизионной обработки
• Всестороннее тестирование качества
• Высокопроизводительные встроенные шпиндели Более 150 000 История успеха. Более 45 лет в бизнесе Sharp Machines по всему миру

Save Big On Select Models

Просмотр тока. Коленные фрезы

  • Вертикальные/горизонтальные коленные фрезы
  • Вертикальные фрезы
  • Вертикальные/горизонтальные фрезы
  • ПОСМОТРЕТЬ ВСЕ

    • Типы просмотра

    Ручные токарные станки

    • Платаристы для инструментов
    • Шлифовальные станки
    • Плоскошлифовальные станки с подвижной колонной
    • Плоскошлифовальные станки с двумя колоннами
    • ПОСМОТРЕТЬ ВСЕ

    Типы видов

    Cylindrical Grinders

    • OD Grinders
    • NC Grinders
    • VIEW ALL

    View Types

    Horizontal Band Saws

    View Types

    Radial Drills

    View Types

    CNC Machines

    Вертикальные обрабатывающие центры

    Типы просмотра

    5-осевой одновременный VMC

    Типы просмотра

    CNC Heavy Duty Mill Mill

    (NO ATC)

    • Вертикальные шпинделы
    • Вертикальные / горизонтальные шпинции
    • ВСЕ

    CNC Вер.

    Mills

  • 3-осевая CNC коленная мельница
  • View All

    • Типы просмотра

    CNC Precision Ratches

    (плоский слой)

    • 1840TC-F
    • 2060TC-F
    • 1840TC-F
    • 2060TC-F
        0018

      • 2460TC-F
      • 3000-серия
      • Просмотр всех

      Типы видов

      CNC BID BORE RATHES

      (плоская кровать)

      • STA-Series
      • 7

        • STA-Series
        • 7

          • STA-Series
          • 7007
            • STA-Series
            • . STF-Series
            • Просмотр всех

            Типы просмотра

            Цилиндрические шлифовки

            • 2-осевая CNC DUPLEG0204 Не верьте нам на слово

              Узнайте, почему Адам Сэвидж из сериала «Разрушители мифов» любит свой фрезерный станок Sharp.

              Количество осей 2

              Model JTM-1055 CNC
              Item Number 691927
              CNC Package ACU-RITE MILLPWR® G2
              Number оси 2
              Размер стола (Д x Ш) 10″ x 54″
              Конус шпинделя (дюйм x TPI) NST #40
              4-1/8 «
              Количество скоростей шпинделя Variable
              Диапазон Spindle Speeds (RPM) 80804.

              		 .0015 — .003 — .006
              Spindle Travel 5″
              Head Movement (Deg.) 90° R & L
              Max Distance Spindle to Table 20″
              Дистанционный шпиндель для столбца (макс.) 26 «
              Дистанционный шпиндель для столбца (мин.) 8
              ТАБЛИЦА ДОЛЖНОСТИ 38 «
              ТАБЛИЦА 16″
              T-SLOTS NUMPLOT

              		 2-1/2 дюйма
              Грузоподъемность рабочего стола 800 фунтов.
              Путешествие колена 17-1/2 «
              Перемещение ОЗУ 20-1/2″
              В целом Dimensions (I h h) 08 908 «1008» »

              		 408»

              		 908 »

              		 908»

              		. x 82 «
              Мотор (HP) 5 л.с., 230/460 В, 3PH
              70805

              		 3300 фунтов. -1055 ЧПУ, 10 x 54 дюйма

              Вертикальный револьверно-фрезерный станок с ЧПУ JTM-1055 с ЧПУ, 10″ x 54″, 2 оси — 691927

              Вертикально-револьверный фрезерный станок с ЧПУ JET JTM-1055 с ЧПУ, 10″ x …

              Что такое вертикаль станок с ЧПУ? – Virtual Event & Streams

              Современные производители и инженеры обладают непревзойденными технологиями, помогающими в проектировании и производстве чрезвычайно точных компонентов. Вертикальная и горизонтальная обработка с ЧПУ позволяет создавать сложные конструкции из самых разных материалов: керамики, пластика компаунды, композиты, металлы и специальные сплавы, а также отливки — это только начало.0003

              Что такое вертикальный фрезерный станок с ЧПУ?

              В процессе фрезерования используется специальный вращающийся режущий инструмент для удаления материала с поверхности заготовки. Этот процесс можно использовать для вырезания и создания деталей, таких как отверстия или разрезы, а также для вырезания трехмерного элемента.

              В отличие от сверления или традиционной резки, инструмент на фрезерном станке перемещается перпендикулярно заготовке по специальной оси, выполняя бесчисленное множество уникальных мелких надрезов для удаления стружки с поверхности.

              Вертикальная обработка, также известная как фрезерование, предполагает использование вращающихся фрез для удаления металла с заготовки. Вертикальная обработка выполняется на вертикальном обрабатывающем центре (VMC), в котором используется шпиндель с вертикальной ориентацией. В случае вертикально ориентированного шпинделя инструменты проходят прямо вниз от резцедержателя и часто режут верхнюю часть заготовки.



              Одно объяснение двух популярных, но разных обрабатывающих центров с ЧПУ

              Существует две формы обрабатывающих центров: горизонтальные и вертикальные. Это относится к ориентации главных шпинделей. Как горизонтальные, так и вертикальные обрабатывающие центры поставляются в виде небольших, монтируемых на столе узлов станка размером с помещение.

              Горизонтальные обрабатывающие центры имеют стол x-y с фрезой, установленной на горизонтальной оправке поперек стола. Большинство горизонтальных обрабатывающих центров отличаются поворотным столом а = 15/-15 градусов, что позволяет выполнять фрезерование под малыми углами. Горизонтальные обрабатывающие центры часто используются для фрезерования канавок и пазов. Его также можно использовать для придания формы плоским поверхностям.

              Вертикальные обрабатывающие центры имеют ось шпинделя, ориентированную вертикально. Его фрезы удерживаются в шпинделе и он вращается вокруг своей оси. Как правило, шпиндель можно было удлинить, чтобы можно было врезаться и сверлить, хотя стол также можно было опускать или поднимать. Вертикальные обрабатывающие центры имеют две подкатегории. Этими категориями являются станина и револьверная мельница.



              Что такое вертикально-фрезерный станок?

              Самый распространенный тип фрезерного станка — вертикальная фреза, имеет вертикально ориентированный шпиндель, который удерживает и вращает режущий инструмент относительно неподвижной заготовки. Шпиндель может двигаться вверх и вниз, одновременно прижимая заготовку для удаления материала.

              На самом деле существует два разных типа вертикально-фрезерных станков: револьверно-фрезерные станки и станко-фрезерные станки. В револьверной мельнице шпиндель и стол могут перемещаться перпендикулярно и параллельно оси. Для сравнения, фрезерные станки с лежанкой перемещают стол только перпендикулярно оси. Многие компании-производители отдают предпочтение револьверно-фрезерным станкам из-за их универсальности. Они способны выполнять более широкий спектр фрезерных операций, чем фрезерные станки, что делает их выгодным вложением средств для производственных компаний.



              Что такое горизонтальный фрезерный станок?

              Горизонтально-фрезерные станки имеют аналогичную конструкцию, в которой шпиндель с вращающимся режущим инструментом давит на заготовку для удаления материала с заготовки. Тем не менее, горизонтальные фрезерные станки отличаются от своих вертикальных аналогов по нескольким параметрам. Самая большая разница между двумя типами фрезерных станков заключается в ориентации шпинделя. У вертикально-фрезерных станков шпиндель имеет вертикальную ориентацию. В горизонтально-фрезерных станках шпиндель имеет горизонтальную ориентацию. Другими словами, на горизонтально-фрезерных станках режущий инструмент устанавливается на горизонтально ориентированный шпиндель, способный выборочно снимать материал с неподвижной заготовки.

              Кроме того, горизонтально-фрезерные станки обычно имеют другие режущие инструменты, чем вертикально-фрезерные станки. В то время как вертикальные фрезерные станки, как правило, имеют длинные и тонкие режущие инструменты, горизонтальные фрезерные станки имеют более короткие и толстые режущие инструменты.

              Горизонтальные фрезерные станки могут выполнять более тяжелые и глубокие пропилы, чем вертикальные фрезерные станки. В результате компании-производители часто используют их для вырезания канавок или зазоров в заготовках. Мы надеемся, что это поможет вам лучше понять различия между вертикальными и горизонтальными фрезерными станками.

              Хотя они могут быть похожи, поскольку оба являются обрабатывающими центрами, вертикальные и горизонтальные обрабатывающие центры служат разным целям. Первыми появились горизонтальные обрабатывающие центры, в которых фрезерные столы размещались под шпиндельными бабками подобно токарным станкам. Однако с желанием изменить угол наклона горизонтальных обрабатывающих центров были созданы аксессуары, такие как дополнительные головки для преобразования горизонтальных обрабатывающих центров в вертикальные.

              Горизонтальные обрабатывающие центры лучше всего работают с тяжелыми заготовками, требующими обработки с нескольких сторон. С другой стороны, зенкерование лучше всего подходит для вертикальных обрабатывающих центров.

              Благодаря технологии числового программного управления (ЧПУ) операторы станков и инженеры могут управлять работой вертикальной мельницы с помощью чувствительных компьютерных систем. Эти системы собирают информацию о конструкции непосредственно из чертежей и моделей в программном обеспечении CAM или CAD, которые преобразуются в коды (код NC, код G и код ISO), а затем преобразуются в операционные команды через систему.

              Вертикально-фрезерный станок с ЧПУ имеет цилиндрические фрезы, ориентированные вертикально по оси шпинделя. Это особенно полезно для погружных пропилов и сверления; эти инструменты считаются лучшими для применения в технике сопла. Благодаря технологии ЧПУ инструментами в некоторых вертикальных обрабатывающих центрах можно управлять по пяти осям для изготовления нестандартных форм, пазов, отверстий и деталей в трехмерных деталях.



              Вертикальные инструменты с ЧПУ и варианты обработки

              Вертикально ориентированные инструменты с ЧПУ эффективны при выполнении самых разных операций. В то время как вертикальные фрезерные станки являются наиболее распространенным типом оборудования с ЧПУ, к другим полезным инструментам относятся:

              • Вертикальные токарные станки с ЧПУ. Доступны в широком диапазоне размеров, эти инструменты могут выполнять быструю и точную резку и поддерживать чрезвычайно жесткие допуски. Их можно найти в сочетании с одиночными фрезерными и токарными обрабатывающими центрами.

              • Вертикальные обрабатывающие центры с ЧПУ — наиболее распространенное оборудование с ЧПУ, эти сложные инструменты проще всего программировать для фрезерных станков с ЧПУ и являются ключевым компонентом многих механических мастерских. Лучше всего подходит для коротких серий и небольших размеров, эти системы могут быть полностью оснащены рядом инструментов и устройств смены инструмента, магазинов и каруселей. Они также предлагают охлаждающие и жидкостные системы и специальные корпуса.

              • 5-осевые станки с ЧПУ. Среди самых передовых фрезерных центров эти инструменты можно манипулировать по пяти осям для производства трехмерных деталей с высоким уровнем сложности, точности и скорости даже для самых сложных проектов.

              Промышленность и продукция

              Вертикальное фрезерование с ЧПУ позволяет оператору легко получить доступ и контролировать операции резки: они хорошо видны. Вертикально ориентированная обработка также лучше всего подходит для врезных работ.

              Простой процесс настройки и программирования вертикального оборудования с ЧПУ упрощает эксплуатацию и техническое обслуживание, что делает его идеальным для небольших деталей и небольших серий. С его помощью можно производить высококачественные прецизионные детали для:

              • Электроника

              • Медицина

              • Безопасность

              • Коммерческое и строительное оборудование

              • Автомобилестроение и транспорт

              • Отдых

              • Промышленные проекты2

              Простота вертикальной обработки

              для приложений-прототипов.



              Передовой опыт поиска производителя станков с ЧПУ

              Технология числового программного управления (ЧПУ) расширила возможности многих механических цехов и производственных операций. Это конкурентная отрасль, и у каждой компании есть свои сильные стороны, но не все контрактные производители станков с ЧПУ созданы равными. Важно рассмотреть множество вариантов и выбрать производителя ЧПУ, который может справиться с вашим проектом, бюджетом и другими уникальными потребностями.

              Вертикальное фрезерование с ЧПУ использует автоматизированные процессы для управления специализированными вращающимися режущими инструментами, которые удаляют материал с поверхности заготовки. Производители используют вертикальное фрезерование с ЧПУ как для формирования заготовки, так и для создания деталей на ее поверхности. Чаще всего он используется для вырезания небольших отверстий и выемок, а также для создания трехмерных изделий. Благодаря вертикальному шпинделю этих станков они также отлично подходят для сверления и врезания.

              Published by admin
