Вертикально-фрезерный станок FV401 с VFG323 — цена, отзывы, характеристики с фото, инструкция, видео

Универсальный вертикальный фрезерный станок FV401 служит для выполнения разнообразных фрезерных операций для нужд общего машиностроения, производимых с помощью дисковых, фасонных, торцевых, цилиндрических, червячных, модульных и других фрез. Используется для обработки вертикальных и горизонтальных плоскостей, пазов, рамок, спиралей, зубчатых колес, и других деталей. На этих станках можно обрабатывать различные плоскости, зубчатые колеса, канавки, растачивать отверстия в деталях из стали, цветных металлов, чугуна и пластмассы. Станки осуществляют полуавтоматические линейные циклы (за доп. плату) и автоматический маятниковый цикл. Основные части фрезерных станков выполнены из высококачественной стали, что обеспечивает сохранение точности обработки и надежную работу станка в течение долгих лет. Универсальная фрезерная голова, которая закреплена на консоли дает возможность производить быструю переналадку для работы с вертикальным шпинделем головы или горизонтальным шпинделем станка. Технологические возможности станка могут быть расширены с помощью, круглого делительного стола, универсального делительного аппарата, устройства для нарезания гребенок, долбежной головки и других приспособлений и приборов.

Характеристика	Значение
Размер рабочего стола	400×1600 мм
Расстояние от оси шпинделя до рабочей поверхности стола min/max	170/630 мм
Т-образные пазы	5 шт.
Ширина Т-образных пазов	18 мм
Расстояние между Т-образными пазами	80 мм
Поворот стола влево и вправо	45°
Продольный ход стола при ручной подаче	1250 мм
Продольный ход стола	1230 мм
Поперечный ход стола при ручной подаче	360 мм
Поперечный ход стола	340 мм
Вертикальный ход стола при ручной подаче	460 мм
Вертикальный ход	440 мм
Бесступенчатые подачи
Диапазон подач, X,Y/Z	10 — 1000 ; 4 — 416 мм/мин
Диапазон ускоренных подач, X,Y /Z	2500 ; 1040 мм/мин
Шпиндель
Передний конец шпинделя	ISO 50
Оборотные ступени шпинделя	12
Диапазон оборотов шпинделя	32-1600 мин-1
Диапазон оборотов шпинделя, специальное исполнение	45-2000 мин-1
Фрезерная головка
Вращение вертикальной фрезерной головки	360°
Привод
Мощность двигателя	4 кВт
Мощность двигателя подачи	2. 2 кВт
Габаритные размеры
ДхШхВ	2755x1230x2000 мм
Длина станка с выдвинутом вперед хоботом	2775 мм
Ширина с выдвинутом вперед хоботом	3590 мм
Вес FV401	3175 кг

Стандартная комплектация

• Централизованная система смазки;
• Бесступенчатое регулирование подачи по трём осям;
• Электрооборудование;
• Локальное освещение;
• Охладительная система – СОЖ;
• Комплект инструментов для обслуживания станка;
• Паспорт и руководство по эксплуатации на русском языке.
• Вертикальная головка VFG323 – 1 шт.

Комплектация за дополнительную плату

Универсальная фрезерная головка тип UFG 285

309 343p

Круглый делительный стол KDM 250

159 493p

Поворотные тиски

41 542p

Короткие и длинные оправки

Цанговый патрон с комплектом цанг

Универсальная фрезерная головка тип UFG 325

359 787p

Универсальный делительный аппарат UDA 160

252 222p

Круглый делительный стол KDM 320-04

123 144p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Вертикальный фрезерный станок HV-1000A по цене производителя с доставкой – «TopStanok»

Общие характеристики

Горизонтальное и вертикальное фрезерование | Отличия и преимущества

Фрезерование относится к удалению материала заготовки вращающимися фрезами. Нарезание канавок, растачивание, сверление и т. д. можно использовать для изготовления деталей с желаемой отделкой.

Внедрение ЧПУ добавило много полезных функций фрезерованию. Например, программа ЧПУ запускает автоматическую систему смены инструмента, устройство смены поддонов, карусель инструментов, кожухи и системы охлаждения. Установка с этими дополнительными функциями теперь известна как обрабатывающий центр.

Со временем возможности токарной обработки стали частью этих обрабатывающих центров. В обрабатывающей промышленности их стали называть многозадачными станками. Таким образом, современное фрезерное оборудование может выполнять как фрезерные, так и токарные работы по изготовлению толстолистового металла.

Типы фрезерных станков

В металлообрабатывающей промышленности используются различные типы фрезерных станков в зависимости от области применения. В широком смысле мы классифицируем их как горизонтально-фрезерные и вертикально-фрезерные станки.

Существует много различий между вертикальным и горизонтальным фрезерованием, но прежде чем мы перейдем к этому, давайте кратко рассмотрим, на что похожа каждая из этих мельниц.

Вертикально-фрезерные станки

В вертикально-фрезерных станках закрепляем заготовку на станине и выполняем обработку подвижным инструментом. Инструмент удаляет материал по мере необходимости, следуя инструкциям ЧПУ.

Вертикально-фрезерные станки бывают двух основных типов: револьверные и плоскофрезерные.

Револьверно-фрезерные станки

В револьверно-фрезерном станке вертикальный шпиндель остается неподвижным, а станина может перемещаться горизонтально и вертикально в соответствии с программой. Револьверная мельница обычно работает с небольшой деталью.

Фрезерные станки с лежанкой

В станке со станиной станина может двигаться только в горизонтальном направлении, тогда как шпиндель перемещается вверх и вниз по мере необходимости. Эти машины лучше подходят для больших заготовок.

Горизонтально-фрезерный станок

В горизонтально-фрезерных станках деталь снова фиксируется на станине. Обработка происходит горизонтально или под необходимым углом, если станок оснащен универсальным столом.

Этот стол позволяет режущей головке приближаться к заготовке под разными углами.

Станок также может быть оснащен специальными фрезами для обработки фасок, зубчатых колес, радиусов и канавок. Одношпиндельные горизонтальные мельницы имеют один шпиндель, а двухшпиндельные — два.

Горизонтальная и вертикальная мельница

Несмотря на то, что между двумя фрезерными станками есть много общего, между ними также есть много различий. Теперь мы рассмотрим разницу между ними, когда речь заходит об их некоторых важных характеристиках.

Ориентация

Одно из основных различий между ними заключается в том, как инструменты взаимодействуют с заготовкой. Как следует из названия, у горизонтально-фрезерных станков ориентация шпинделя, на котором закреплен режущий инструмент, горизонтальная. Роторный резец врезается в поверхность и удаляет материал с заготовки, вращаясь вокруг этой горизонтальной оси.

В вертикальной фрезе инструмент фиксируется в вертикальной ориентации. Имея установку, аналогичную настольному сверлильному станку, эти станки имеют вертикальную оправку, которая удерживает, а также вращает режущий инструмент, погружая его глубоко в материал заготовки по мере необходимости.

Геометрия инструмента

Форма и характеристики фрез и инструментов для двух типов станков различны. Горизонтально-фрезерные станки оснащены короткими и толстыми инструментами, способными снимать с заготовки большее количество материала по сравнению с вертикально-фрезерными станками.

Вертикально-фрезерные станки имеют длинные и тонкие инструменты. Разница в геометрии режущего инструмента влияет на характер и точность разрезов, на которые способен каждый станок.

Характеристики резания

Благодаря толстым инструментам, используемым при горизонтальном фрезеровании, они могут быстрее выполнять глубокие и тяжелые резы. В дополнение к обычным резаниям (подрезка торца, снятие фаски и т. д.) они идеально подходят для обработки канавок и пазов.

Вертикально-фрезерные станки могут выполнять большинство общих задач, но их специализация – погружное резание и сверление на заготовке. Вертикально-фрезерный станок также обеспечивает более высокую точность по сравнению с горизонтально-фрезерным станком.

Стоимость

Вертикально-фрезерные станки стоят дешевле по сравнению с горизонтально-фрезерными станками. Меньшие инвестиционные затраты означают, что все больше и больше механических цехов используют вертикальные обрабатывающие центры. Стоимость эксплуатации и обслуживания также ниже. Такая экономия производственных затрат снижает общую стоимость обработки для клиентов.

Из-за большого количества вертикальных обрабатывающих центров в отрасли число квалифицированных операторов для этих станков также велико.

Несмотря на то, что горизонтальные фрезерные станки стоят дороже, чем их вертикальные аналоги, они компенсируют это более быстрым временем и эффективностью производства в долгосрочной перспективе. Только хорошо зарекомендовавшие себя производственные компании, которые уже некоторое время занимаются бизнесом, инвестируют в горизонтальные фрезерные станки.

Что лучше?

Несмотря на то, что как вертикальные, так и горизонтальные обрабатывающие центры могут обрабатывать множество одинаковых резов, существуют некоторые другие виды резов, с которыми может работать только каждый тип.

Кроме того, на выбор между двумя станками влияют и другие факторы:

Точность реза

Когда требуется большая точность, мы предпочитаем вертикальные обрабатывающие центры горизонтальным.

Скорость съема материала

Для операций, требующих большего съема материала с заготовки, предпочтительна горизонтальная обработка, поскольку она позволяет выполнять более крупные резы при той же скорости режущего инструмента за то же время.

Количество плоскостей/сторон для обработки

Вертикально-фрезерные станки являются лучшим вариантом, когда обработка должна выполняться в одной плоскости. Когда необходимо обработать несколько сторон под разными углами, мы используем горизонтальные фрезерные станки.

Степень индивидуальной настройки

В то время как каждый тип фрезерного станка может работать с различными инструментами, горизонтальный фрезерный станок гораздо более настраиваем, чем вертикальный. Фактически, некоторые надстройки и режущие головки позволяют горизонтальной мельнице функционировать как вертикальная.

Это отлично подходит для производственных компаний, у которых есть только горизонтальный обрабатывающий центр для выполнения работ, которые можно выполнять только на вертикальных фрезерных станках.

Заключение

Фрезерные станки быстро развивались за последние два десятилетия. Они упрощают создание деталей машин, а также обеспечивают другие производственные преимущества.

Современные вертикальные и горизонтальные фрезерные станки прекрасно дополняют друг друга, и знание различий между ними имеет решающее значение для осознанного выбора. Информация, доступная в этом посте, должна помочь вам сделать то же самое. Или вы можете заказать услуги фрезерования с ЧПУ через Fractory, и наша команда по продажам, состоящая из опытных инженеров-механиков, позаботится о том, чтобы для вашего проекта были выбраны наиболее экономически эффективные процессы.

Получите расценки на обработку с ЧПУ за считанные секунды!

Разница между горизонтальным и вертикальным фрезерным станком

Главная > Блог > Без рубрики > Разница между горизонтальным и вертикальным фрезерным станком

Введение. Что такое фрезерный станок?

Обычные инструменты для механических цехов обычно ориентированы на различные способы удаления материала с заготовки для изготовления конкретной детали. Фрезерный станок не является исключением. Как и его двоюродный брат токарный станок, фрезерный станок использует различные режущие головки для придания формы детали. В отличие от токарного станка, в котором вращается заготовка, в фрезерном станке движется и заготовка, и режущие головки. Их направление и диапазон движения варьируются в зависимости от того, является ли машина горизонтальной или вертикальной мельницей.

В этой статье будут рассмотрены некоторые различия между горизонтальными и вертикальными фрезерными станками, их использование, а также преимущества и недостатки каждого из них. Хотя каждый тип фрезерного станка использует по существу один и тот же процесс, каждый тип лучше подходит для конкретных задач и работает по-разному. В промышленном мире фрезерные станки часто используются для придания формы твердому металлу или для работы с особо тяжелыми деталями; в то время как некоторые мельницы могут быть довольно маленькими для мелкой обработки или небольших цехов, другие мельницы могут быть размером с комнату и обрабатывать заготовки весом в тонны.

Вертикально-фрезерные станки – типы и применение

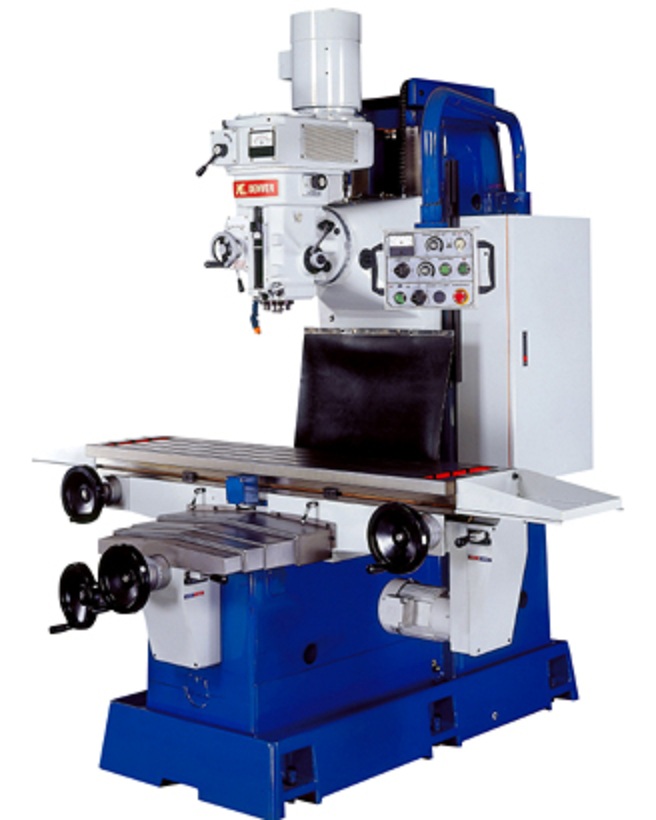

На вертикально-фрезерных станках режущая головка устанавливается вертикально. Это называется шпиндель. Вот один из них:

Вертикально-фрезерные станки бывают как минимум двух основных разновидностей. На револьверных мельницах шпиндель фиксируется; однако станина мельницы может двигаться и вращаться. Для небольших деталей это дает широкий диапазон гибкости, особенно при сверлении полостей в заготовке, например, при создании пресс-форм. У револьверных мельниц есть существенный недостаток. После определенного момента установка более крупных деталей на вращающуюся платформу становится непрактичной. Револьверные мельницы, как правило, лучше всего работают с более мелкими деталями, когда работа выполняется на лицевой и боковых сторонах детали.

Для более крупных изделий большинство мастерских обращаются к станкам. В этой конструкции заготовка размещается на станине, которую можно подавать вдоль оси. На некоторых станах шпиндель можно поднимать или опускать или перемещать вперед и назад (оси x и y), в то время как заготовка движется вдоль станины. В других конструкциях шпиндель фиксируется, а станина перемещается по одной или нескольким осям. Вот хороший пример:

Эти фрезы позволяют выполнять операции сверления, шлифования, нарезания канавок и т. д. Вертикальная ориентация шпинделя обеспечивает большую гибкость, но может ограничивать возможности, когда речь идет о действительно больших деталях. Кроме того, большинство вертикальных фрезерных станков могут одновременно устанавливать только одну режущую головку (шпиндель). К счастью, есть другой тип мельницы, который решает некоторые из этих проблем.

Использование горизонтально-фрезерного станка

На первый взгляд, горизонтально-фрезерный станок и вертикально-фрезерный станок очень похожи, или, по крайней мере, могут выглядеть очень похожими. Единственная реальная разница заключается в режущих головках. Вместо фиксированного шпинделя, вращающегося вертикально, горизонтальные фрезерные станки (например, наш универсальный горизонтальный фрезерный станок серии Summit® #3) имеют одну горизонтальную оправку. Эта оправка (своего рода стержень или вал) оснащена шлифовальными кругами, которые часто напоминают толстые пилы. На более крупных машинах на одну оправку можно установить несколько режущих головок.

Подобно вертикальным мельницам, сами станины обладают определенной гибкостью. Некоторые станины мельницы будут двигаться только по одной оси, другие могут двигаться по нескольким. Чем больше подвижность, тем больше гибкость, но повышенная подвижность несколько ограничивает размер обрабатываемой детали. Горизонтальные фрезы отлично подходят для операций, требующих многократного резания (например, параллельных канавок) или работы с необычно твердыми материалами.

Дополнительные соображения

Стоит отметить, что большинство мельниц можно модифицировать для выполнения любого типа фрезерования. С помощью подходящих адаптеров горизонтальную мельницу можно преобразовать в вертикальную и наоборот. Это особенно верно для небольших моделей, которые чаще используются в небольших механических мастерских или любителями. Более крупные фрезерные станки промышленного масштаба может оказаться немного сложнее переоборудовать.

Современные мельницы, как горизонтальные, так и вертикальные, также могут быть оснащены числовым программным управлением (ЧПУ).
