Вес медной проволоки: Расчет веса медной проволоки от поставщика Электровек-сталь / Evek
Вес 1 метра проволоки, масса проволоки
Вес 1 метра стальной проволоки рассчитывается по формуле:
m=π*R²*р, где
- m — масса 1 метра, грамм;
- π — число π ≈ 3,14;
- R — радиус проволоки, мм;
- р ≈ 7,85, т/м3 (плотность стали).
Данная формула расчета массы проволоки применима к любой стальной проволоке: оцинкованной, пружинной, канатной, вязальной и другим.
Обратите внимание на то, что согласно ГОСТов, практически любая стальная проволока изготавливается с «минусовым» допуском. То есть фактический диаметр, и, соответственно фактическая масса, будут немного меньше, чем номинальные.
Таблица перевода массы проволоки в длину (количество грамм в 1 метре стальной проволоки):
Диаметр проволоки, мм | Теоретическая масса стальной проволоки, г/м |
2″ sdnum=»1033;0;#,##0.0″ align=»CENTER» valign=»MIDDLE»>0.2 | 0.2465 |
0.4 | 0.9860 |
0.6 | 2.2184 |
0.8 | 3.9438 |
1.0 | 6.1623 |
1.![]() | 8.8736 |
1.4 | 12.0780 |
1.6 | 15.7754 |
1.8 | 19.9657 |
2.0 | 24.6490 |
2.2 | 0000″ align=»RIGHT» valign=»BOTTOM»>29.8253 |
2.4 | 35.4946 |
2.6 | 41.6568 |
2.8 | 48.3120 |
3.0 | 55.4603 |
3.2 | 63.![]() |
3.4 | 71.2356 |
3.6 | 79.8628 |
3.8 | 88.9829 |
4.0 | 98.5960 |
4.2 | 108.7021 |
4″ sdnum=»1033;0;#,##0.0″ align=»CENTER» valign=»MIDDLE»>4.4 | 119.3012 |
4.6 | 130.3932 |
4.8 | 141.9782 |
5.0 | 154.0563 |
5.2 | 166.6272 |
0″ align=»CENTER» valign=»MIDDLE»>5.4 | 179.6912 |
5.6 | 193.2482 |
5.8 | 207.2981 |
6.0 | 221.8410 |
6.2 | 236.8769 |
6.![]() | 252.4058 |
6.6 | 268.4276 |
6.8 | 284.9424 |
7.0 | 301.9503 |
7.2 | 319.4510 |
7.4 | 44481″ sdnum=»1033;0;#,##0.0000″ align=»RIGHT» valign=»BOTTOM»>337.4448 |
7.6 | 355.9316 |
7.8 | 374.9113 |
8.0 | 394.3840 |
Если необходимо узнать теоретическую массу или вес, например, алюминиевой или медной проволоки, нужно всего лишь подставить в данную формулу вместо плотности стали плотность нужного металла.
Мы продаем различную проволоку и доставляем в следующие регионы:
Ярославль, Екатеринбург, Волжский, Брянск, Таганрог, Орел, Сызрань, Норильск, Междуреченск, Воронеж, Смоленск, Омск, Белгород, Нефтекамск, Томск, Череповец, Новочеркасск, Рыбинск, Волгодонск, Воркута, Магадан, Ноябрьск, Санкт-Петербург, Ставрополь, Елец, Ессентуки, Новокуйбышевск, Саратов, Химки, Пенза, Нальчик, Краснодар, Архангельск, Абакан, Кисловодск, Кострома, Йошкар-Ола, Уренгой, Калининград, Липецк, Орехово-Зуево, Нефтеюганск, Псков, Стерлитамак, Находка, Петропавловск-Камчатский, Ангарск, Астрахань, Нижнекамск, Армавир, Новгород, Иваново, Альметьевск, Пятигорск, Пермь, Красноярск, Миасс, Челябинск, Киров, Уссурийск, Владивосток, Нижневартовск, Обнинск, Владикавказ, Иркутск, Кемерово, Ачинск, Мурманск, Курган, Петрозаводск, Новосибирск, Уфа, Хабаровск, Грозный, Тамбов, Мытищи, Оренбург, Рязань, Новгород, Казань, Саранск, Новороссийск, Тагил, Красногорск, Сочи, Новокузнецк, Ковров, Ростов-на-Дону, Барнаул, Владимир, Ухта, Калуга, Курск, Чита, Назрань, Соликамск, Сыктывкар, Тюмень, Новоуральск, Благовещенск, Дзержинск, Москва, Южно-Сахалинск, Волгоград, Тверь, Братск, Якутск, Коломна, Улан-Удэ, Серпухов, Азов, Ульяновск, Ижевск, Чебоксары, Камышин, Элиста, Комсомольск-на-Амуре, Одинцово, Тольятти, Муром, Магнитогорск, Арзамас, Вологда, Самара, Тобольск.
Вес метра медной проволоки
При производстве различного вида электротехнических коммуникаций часто применяется медная проволока диаметром 0.33 (мм), моток её 100 (м) длиной весит 0.0778 (кг).

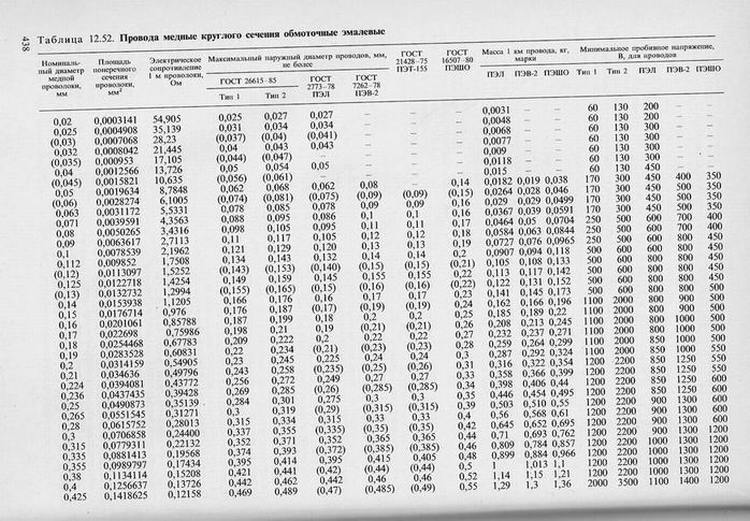

Сетка значений веса мотка медной проволоки круглого профиля, выпущенной по ГОСТ 2112-79 и ТУ 16-705.492-2005, длиной 100 (м):
Катушки с медной проволокой упаковываются в ящики, вес одного ящика не должен превышать 80 (кг).
Медная проволока классифицируется на 3 основных вида: ММ (мягкая), МТ (твёрдая), МС (для прокладки линий связи по воздуху.
Важно: маркировка медной проволоки включает в себя ключевые её характеристики, например «Проволока ММ 0.15ГОСТ 2112-79» расшифровывается как – медная мягкая проволока диаметром 0.15 (мм).
Тема: Как правильно рассчитать вес 10-метровой медной проволоки сечением 1.5; 2.5; 4; 6? Спасибо!
Как правильно рассчитать вес 10-метровой медной проволоки сечением 1. 5; 2.5; 4; 6? Спасибо!
Консультант Moderators
Re: Как правильно рассчитать вес 10-метровой медной проволоки сечением 1.5; 2.5; 4; 6? Спасибо!
Здравствуйте. Масса меди указана ниже:
— сечение 1,5 мм² — 0,0133 кг/м
— сечение 2,5 мм² — 0,022 кг/м
— сечение 4 мм² — 0,035 кг/м
— сечение 6 мм² — 0,053 кг/м
Для 10 метровой длины указанные выше значение необходимо усножить на 10.
Оставляя отзыв о работе технического специалиста в социальных сетях, вы помогаете делать нашу работу еще лучше.
Вес проволоки большинство ее потребителей мало волнует, ведь они приобретают эту металлопродукцию, исходя из требуемого метража и рассчитываясь, собственно, тоже за метры. Но это относится только к тем, кто непосредственно использует это изделие и, причем, в небольших количествах. Но есть и другой разряд потребителей – крупные строительные, промышленные и производственные предприятия, а также поставщики, которые либо применяют, либо продают проволоку в больших объемах, и для них знать ее вес крайне необходимо.
1 Какая масса проволоки представляет интерес?
Любая проволока поставляется в бухтах либо мотках. И кому-то нужно знать их вес. Скажем, если необходимо перевезти энное количество бухт с известным требуемым метражом. Ведь от общей их массы будет зависеть выбор вида и грузоподъемности транспортного средства для доставки проволоки к месту назначения. А для кого-то важно знать массу 1 м этого вида металлопродукции. Например, проектировщикам, чтобы учесть вес проволоки в общей массе конструируемых ими конструкций или изделий.
А также тем самым перевозчикам этой металлопродукции, чтобы произвести перерасчет известного им количества отгружаемых метров в килограммы или тонны. Очевидно, что достаточно знать 2 из вышеупомянутых 3 характеристик проволоки, чтобы вычислить ту, которая неизвестна и нужна. Например, если есть данные о массе 1 м проволоки и общем метраже одной или всех бухт, то можно подсчитать их суммарный вес. А если известен последний параметр и общий метраж или масса 1 м, то можно вычислить вес 1 метра или суммарную длину соответственно.
Все эти расчеты укладываются в формулу: M = L * m, где
- L – общая длина проволоки (например, в бухте или целой партии), м;
- M – общая масса проволоки длиной L, кг;
- m – масса 1 м, кг.
И если надо вычислить m, то m = M/L, а когда L, то L = M/m.
2 Вес 1 м любой проволоки – способы и нюансы определения
Чаще всего все-таки необходимо определить вес 1 м, так как производители, а потом и поставщики проволоки отгружают ее в метрах (указывая длину отдельных бухт или мотков и общий метраж) либо в килограммах и даже тоннах. В последнем случае, как правило, указывается общая масса всей поставляемой партии. И тогда в первом варианте поставки необходимо выяснить суммарный вес получаемой проволоки, а во втором – общую длину (партии или бухт и мотков после их взвешивания). А сделать это можно, используя приведенные выше формулы, только определив сначала массу 1 м.
Самый точный и безотказный способ определить вес 1 м проволоки – взвесить ее отрезок такой длины. А самый простой, но далеко не всегда результативный – посмотреть в таблицах производимых типоразмеров (диаметров) соответствующего ГОСТа либо справочного пособия. И третий способ – рассчитать самостоятельно по замеренному диаметру. Данный вариант по точности уступает первому, но может оказаться предпочтительнее второго, а по быстроте выполнения он чаще всего превосходит эти оба, но только если речь идет об обычной проволоке (просто круглого сечения), а не колючей.
Указанные характеристики для перечисленных способов вытекают из нюансов, с которыми можно столкнуться, выбрав тот или иной путь определения массы 1 м проволоки. Что касается первого способа: взвесить не всегда представляется возможным либо это связано с определенными трудностями и требует много времени. Относительно второго надо отметить следующее. Далеко не всегда есть под рукой нужный ГОСТ, справочник или возможность найти их в интернете. А даже если и найден нужный документ, то не во всяком будет искомая информация – вес 1 м. Дело в том, что не во всех ГОСТах (не на все типы проволоки) эта характеристика указана.
И последний момент по второму способу – в стандартах и справочниках, если и приведена масса 1 м, то теоретическая. То есть рассчитанная по номинальному диаметру этого изделия и некоторой усредненной величине плотности металла, из которого оно изготовлено (для стальных изделий – 7850 кг/м 3 , медных – 8890 кг/м 3 , а алюминиевых – 2703 кг/м 3 ). А фактическая толщина может отличаться от регламентируемой ГОСТом номинальной в пределах допусков, устанавливаемых этим же стандартом. И сплав, из которого проволока, может иметь плотность, отличающуюся от использованной при расчетах. А значит и фактическая масса 1 м будет отличаться от табличной.
Для реализации третьего (расчетного) способа достаточно просто знать или замерить диаметр проволоки. Ну, и, разумеется, надо знать, из какого металла она изготовлена (сталь, медь или алюминий). Затем, используя эти данные, можно прибегнуть к помощи калькулятора (в интернете) веса проволоки. Либо рассчитать массу 1 м самостоятельно по определенным формулам. Как это сделать, будет описано ниже. Нетрудно догадаться, что расчетный способ тоже не даст точного фактического веса. В этом плане у него те же изъяны, что и при определении данной характеристики по ГОСТам. То есть диаметр вдоль всей протяженности изделия «гуляет», и плотность металла может отличаться от используемой при расчетах.
Зато благодаря такому недостатку расчетного способа можно смело при вычислениях не учитывать любые покрытия на проволоке (цинковые, полимерные, эмалевые). Ведь их толщина по сравнению с диаметром рассчитываемого изделия всегда будет ничтожно мала. И поэтому вышеуказанная погрешность «поглотит» ту, что была вызвана пренебрежением покрытием. То есть еще неизвестно, какой расчет окажется точнее (ближе по значению к фактическому весу 1 м), так как предельные допуски отклонения от номинального диаметра проволоки значительно больше толщины любого покрытия, которая, кстати, тоже варьируется по величине в некотором определенном диапазоне, согласно соответствующему ГОСТу. И, кроме того, плотность большинства покрытий меньше, чем у металла проволоки.
И еще один момент, который для большинства имеющих дело с этим металлопрокатом свидетельствует «против» учета массы покрытия при расчетах его веса. Определение толщины тонкого покрытия – очень сложный и даже трудоемкий процесс. А последующий раздельный расчет массы покрытия и стержня изделия тоже значительно усложняют вычисления, давая при том опять же лишь приблизительные результаты веса 1 м, а впоследствии мотка (рулона) и партии. Поэтому для всех изделий (в том числе оцинкованных, покрытых эмалью, полимером) имеет смысл использовать одну методику расчета – применяемую для продукции без покрытия.
Исключение составляют медные и алюминиевые электротехнические провода в изоляции. Для них покрытие, изолирующую оболочку, необходимо учитывать, так как у него толщина внушительная.
3 Табличные массы – из ГОСТов и других источников
Набольшим спросом для строительных, промышленно-производственных, общехозяйственных и других нужд пользуется, все-таки, стальная проволока. Поэтому для нее ниже приведены массы 1 м самых ходовых диаметров. Причем эти данные взяты из ГОСТов, и неважно, какого типа это изделие (проволока вязальная, катанка или какая-то другая), но вес стальной продукции одного и того же диаметра будет одинаков..
Сообщений 2 |
---|
Проволока медная в наличии на складе в Нижнем Новгороде по низким ценам, звоните 8 (831) 213-68-28
Подбор по параметрам
643,154 | Проволока медная 0.![]() | 643,154 | ||
643,154 | Проволока медная 0.![]() | 643,154 | ||
633,188 | Проволока медная 1 мм, круглая, ММ, мягкая, вес 1 метра 0.![]() | 633,188 | ||
425,565 | Проволока медная 1.![]() | 425,565 | ||
632,569 | Проволока медная 1.![]() | 632,569 | ||
580,312 | Проволока медная 2 мм, круглая, ММ, мягкая, вес 1 метра 0.![]() | 580,312 | ||
542 | Проволока медная 2 мм, круглая, ММ, мягкая, вес 1 метра 0.![]() | 542 | ||
555,990 | Проволока медная 3 мм, круглая, ММ, мягкая, вес 1 метра 0.![]() | 555,990 | ||
530,258 | Проволока медная 4 мм, круглая, ММ, мягкая, вес 1 метра 0.![]() | 530,258 | ||
423,360 | Проволока медная 5 мм, круглая, ММ, мягкая, вес 1 метра 0.![]() | 423,360 | ||
441 | Проволока медная 0.![]() | 441 | ||
441 | Проволока медная 0.![]() | 441 | ||
612 | Проволока медная 0.![]() | 612 | ||
612 | Проволока медная 0.![]() | 612 | ||
953 | Проволока медная 0.![]() | 953 | ||
643 | Проволока медная 0.![]() | 643 | ||
643 | Проволока медная 0.![]() | 643 | ||
88 | Проволока медная 0.![]() | 88 | ||
643 | Проволока медная 0.![]() | 643 | ||
643 | Проволока медная 0.![]() | 643 |
Показать ещё
20
из
270
-10% на доставку
действует до 30.09.2022
-15% на резку
действует до 30.09.2022
-10% на доставку
действует до 30.09.2022
-10% на доставку
действует до 30.09.2022
-10% на доставку
действует до 30. 09.2022
-15% на резку
действует до 30.09.2022
-15% на резку
действует до 30.09.2022
-10% на доставку
действует до 30.09.2022
-15% на резку
действует до 30.09.2022
-15% на резку
действует до 30.09.2022
Калькулятор расчета длины и веса проволоки
Производство и продажа нержавеющей сварочной проволоки и нержавеющей проволоки, продажа ферросплавов
Заказать звонок
Каталог
Каталог
- Проволока
- Проволока
- Проволока нержавеющая
- Проволока нержавеющая
- Нержавеющая проволока 0,8 мм
- Нержавеющая проволока 1 мм
- Проволока нержавеющая 2 мм
- Нержавеющая проволока 3 мм
- Проволока нержавеющая 5 мм
- Проволока нержавейка для полуавтомата
- 12Х13
- 12Х18Н10Т
- 12Х18Н9
- Х-12Х18Н10Т
- Х-12Х18Н9
- Сварочная проволока
- Сварочная проволока
- Св-01Х19Н9
- Св-04Х19Н11М3
- Св-05Х20Н9ФБС
- СВ-06Х19Н9Т (ER 321)
- Св-07Х19Н10Б
- СВ-07Х25Н13
- Св-08Х20Н9Г7Т
- Св-08Х21Н10Г6
- Св-08Г2С-О
- Св-10Х16Н25АМ6
- Св-09Х16Н25М6АФ
- Св-10Х17Т
- Св-12Х13
- Св-30Х25Н16Г7
- Св-20Х13
- Св-08Х19Н10Г2Б
- Сварочная проволока 0,8 мм
- Сварочная проволока 1,2 мм
- Сварочная проволока 1 мм
- Сварочная проволока 3 мм
- Проволока сварочная нержавеющая
- Сварочная проволока для полуавтоматов
- Проволока сварочная легированная
- Прутки для сварки
- Прутки для сварки
- Прутки для сварки нержавейки аргоном
- Пруток ER 308L
- Пруток СВ 08Г2С
- Ферросплавы
- Ферросплавы
- Феррохром
- Феррохром
- Феррохром 100
- Никелевый порошок
- Никелевый порошок
- Порошок никелевый ПНЭ 1
- Порошок никелевый ПНК УТ3
- Металлический марганец
- Силикокальций
- Ферробор
- Феррованадий
- Ферровольфрам
- Ферромолибден
- Ферросиликомарганец
- Ферросиликохром
- Ферросилиций
- Ферротитан
- Хром металлический
- Феррониобий
- Ферромарганец
- Метизы
Каталог
- Проволока
- Проволока
- Проволока нержавеющая
- Проволока нержавеющая
- Нержавеющая проволока 0,8 мм
- Нержавеющая проволока 1 мм
- Проволока нержавеющая 2 мм
- Нержавеющая проволока 3 мм
- Проволока нержавеющая 5 мм
- Проволока нержавейка для полуавтомата
- 12Х13
- 12Х18Н10Т
- 12Х18Н9
- Х-12Х18Н10Т
- Х-12Х18Н9
- Сварочная проволока
- Сварочная проволока
- Св-01Х19Н9
- Св-04Х19Н11М3
- Св-05Х20Н9ФБС
- СВ-06Х19Н9Т (ER 321)
- Св-07Х19Н10Б
- СВ-07Х25Н13
- Св-08Х20Н9Г7Т
- Св-08Х21Н10Г6
- Св-08Г2С-О
- Св-10Х16Н25АМ6
- Св-09Х16Н25М6АФ
- Св-10Х17Т
- Св-12Х13
- Св-30Х25Н16Г7
- Св-20Х13
- Св-08Х19Н10Г2Б
- Сварочная проволока 0,8 мм
- Сварочная проволока 1,2 мм
- Сварочная проволока 1 мм
- Сварочная проволока 3 мм
- Проволока сварочная нержавеющая
- Сварочная проволока для полуавтоматов
- Проволока сварочная легированная
- Прутки для сварки
- Прутки для сварки
- Прутки для сварки нержавейки аргоном
- Пруток ER 308L
- Пруток СВ 08Г2С
- Ферросплавы
- Ферросплавы
- Феррохром
- Феррохром
- Феррохром 100
- Никелевый порошок
- Никелевый порошок
- Порошок никелевый ПНЭ 1
- Порошок никелевый ПНК УТ3
- Металлический марганец
- Силикокальций
- Ферробор
- Феррованадий
- Ферровольфрам
- Ферромолибден
- Ферросиликомарганец
- Ферросиликохром
- Ферросилиций
- Ферротитан
- Хром металлический
- Феррониобий
- Ферромарганец
- Метизы
Главная \ Калькулятор расчета длины и веса проволоки
Диаметр (мм)
Длина (м)
Рассчитать
Вес (кг): 0
Заказать звонок
Помощь студентам в учёбе от Людмилы Фирмаль
Здравствуйте!
Я, Людмила Анатольевна Фирмаль, бывший преподаватель математического факультета Дальневосточного государственного физико-технического института со стажем работы более 17 лет. На данный момент занимаюсь онлайн обучением и помощью по любыми предметам. У меня своя команда грамотных, сильных бывших преподавателей ВУЗов. Мы справимся с любой поставленной перед нами работой технического и гуманитарного плана. И не важно: она по объёму на две формулы или огромная сложно структурированная на 125 страниц! Нам по силам всё, поэтому не стесняйтесь, присылайте.
Срок выполнения разный: возможно онлайн (сразу пишите и сразу помогаю), а если у Вас что-то сложное – то от двух до пяти дней.
Для качественного оформления работы обязательно нужны методические указания и, желательно, лекции. Также я провожу онлайн-занятия и занятия в аудитории для студентов, чтобы дать им более качественные знания.
Моё видео:
Вам нужно написать сообщение в Telegram .
После этого я оценю Ваш заказ и укажу срок выполнения. Если условия Вас устроят, Вы оплатите, и преподаватель, который ответственен за заказ, начнёт выполнение и в согласованный срок или, возможно, раньше срока Вы получите файл заказа в личные сообщения.
Сколько может стоить заказ?
Стоимость заказа зависит от задания и требований Вашего учебного заведения. На цену влияют: сложность, количество заданий и срок выполнения. Поэтому для оценки стоимости заказа максимально качественно сфотографируйте или пришлите файл задания, при необходимости загружайте поясняющие фотографии лекций, файлы методичек, указывайте свой вариант.
Какой срок выполнения заказа?
Минимальный срок выполнения заказа составляет 2-4 дня, но помните, срочные задания оцениваются дороже.
Как оплатить заказ?
Сначала пришлите задание, я оценю, после вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.
Какие гарантии и вы исправляете ошибки?
В течение 1 года с момента получения Вами заказа действует гарантия. В течении 1 года я и моя команда исправим любые ошибки в заказе.
Качественно сфотографируйте задание, или если у вас файлы, то прикрепите методички, лекции, примеры решения, и в сообщении напишите дополнительные пояснения, для того, чтобы я сразу поняла, что требуется и не уточняла у вас. Присланное качественное задание моментально изучается и оценивается.
Теперь напишите мне в Telegram или почту и прикрепите задания, методички и лекции с примерами решения, и укажите сроки выполнения. Я и моя команда изучим внимательно задание и сообщим цену.
Если цена Вас устроит, то я вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.
Мы приступим к выполнению, соблюдая указанные сроки и требования. 80% заказов сдаются раньше срока.
После выполнения отправлю Вам заказ в чат, если у Вас будут вопросы по заказу – подробно объясню.
Гарантия 1 год. В течении 1 года я и моя команда исправим любые ошибки в заказе.
Можете смело обращаться к нам, мы вас не подведем. Ошибки бывают у всех, мы готовы дорабатывать бесплатно и в сжатые сроки, а если у вас появятся вопросы, готовы на них ответить.
В заключение хочу сказать: если Вы выберете меня для помощи на учебно-образовательном пути, у вас останутся только приятные впечатления от работы и от полученного результата!
Жду ваших заказов!
С уважением
Пользовательское соглашение
Политика конфиденциальности
физические свойства, ГОСТ, таблица массы прутков
Медный пруток — изделие металлургической промышленности, которое широко используется во многих отраслях (металлургия, изготовление арматуры, производство деталей и станков). Главное отличие медных прутков — это постоянный диаметр сечения и химическая однородность материала (допускаются лишь небольшие вкрапление других металлов помимо меди).
Как регулирует медный пруток ГОСТ? Какая формула используется, чтобы определить вес медного прутка? И что говорят государственные нормы относительно хранения и транспортировки? Ниже мы в подробностях узнаем ответы на эти вопросы.
Физические свойства и применение
Как ясно из названия, основным химическим веществом, из которого изготовлен пруток, является медь.
В естественном виде и во время выплавки в состав включаются некоторые другие элементы (железо, углерод, вольфрам и некоторые другие), однако содержание этих веществ в большинстве случаев очень мало (обычно менее 0,1%).
Медь обладает низкой химической активностью и устойчива к коррозии, поэтому прутки обычно используют в быту и в промышленности в качестве материала-полуфабриката, из которого изготавливают разные детали.
Одной из основных сфер применения медных прутков является изготовление запорной арматуры для систем водяного и газового снабжения — ведь медь при непродолжительном контакте с водой не ржавеет, что позволяет использовать такие арматуры в течение большого срока.
Медь легко поддается сверлению, гибке, штамповке и сварке, поэтому из прутков очень часто делают различные детали для нужд машиностроения и судостроения — клапаны, шайбы, болты, валы, шестигранники и так далее.
Также из них часто делают различные установки пищевого назначения, поскольку при правильном использовании медные прутки являются экологически безопасным материалом.
Расчет удельного веса
На сегодняшний день разработано множество методик и алгоритмов измерения и расчета не только плотности, но и удельного веса, позволяющих даже без помощи таблиц определять этот важный параметр. Зная удельный вес, который у разных сплавов меди и чистого металла отличается, как и значение плотности, можно эффективно подбирать материалы для производства деталей с заданными параметрами. Такие мероприятия очень важно выполнять на стадии проектирования устройств, в составе которых планируется использовать детали, изготовленные из меди и ее сплавов.
Удельный вес, значение которого (как и плотности) можно посмотреть и в таблице — это отношение веса изделия, изготовленного как из металла, так и из любого другого однородного материала, к его объему. Выражается это отношение формулой γ=P/V, где буквой γ как раз и обозначается удельный вес.
Нельзя путать удельный вес и плотность, которые являются разными характеристиками металла по своей сути, хоть и обладают одинаковым значением для меди.
Зная удельный вес меди и используя формулу для расчета этой величины γ=P/V, можно определить массу медной заготовки, имеющей различной сечение. Для этого необходимо перемножить значение удельного веса для меди и объем рассматриваемой заготовки, определить который расчетным путем не представляет особой сложности.
Нормы ГОСТ
Производство медных прутков регулируется нормами государственных стандартов ГОСТ. В пост-советской России первоначально действовал стандарт 1535, однако в 2006 году в него было внесено ряд исправлений и изменений, которые вступили в силу в 2008 году и действуют до сих пор (новый стандарт стал называться 1535-2006). По заявлению чиновников Госстандарта политики в ближайшее время не планируют изменение государственного стандарта относительно медных прутков.
В соответствии с ГОСТ 1535-2006 медные прутки можно производить из медь высокого качества, которые соответствуют маркам М1р, М1, М2, М3, М1ф, М3р и М2р. Эти марки незначительно отличаются друг от друга, а минимальная концентрация меди в них должна составлять 99,5%.
В качестве небольших вкраплению допускаются такие элементы, как серебро, железо, никель, сурьма, олово, мышьяк, сера и другие. Для каждого прутка допускается три метода сечения — квадрат, круг и шестигранник. Также обратите внимание, что на практике в большинство случаев прутки делаются квадратным и круглыми, а шестигранники постепенно выходит из употребления. Для изготовления медных прутков используются следующие технологии:
- Холодный прокат — позволяет получить округлые и квадратные изделия.
- Горячая деформация — обычно применяется для изготовления квадратных и шестигранных прутков.
Помимо технический показателей формы и состава медный пруток может иметь и некоторые другие спецификации — точность изготовления, точность кривизны окружности, пластичность, подверженность растяжению, мерность, качество передачи электрического заряда и другие. Все эти параметры должны учитываться производителем. Готовые медные прутки по ГОСТ не должны иметь каких-либо внешних дефектов.
Если во время производства был обнаружен изъян, то в таком случае его необходимо срезать, чтобы соответствовать нормам ГОСТ.
На поверхности не должно быть сильного загрязнения — из-за этого контроллер или покупатель не смогут произвести осмотр материала или проверить его на соответствие государственным нормам. Небольшие следы и дефекты, связанные с хранением и эксплуатацией, вполне допускаются — это нормам ГОСТ не противоречит.
Для проведения контрольных мероприятий человек должен выбрать проверочный пруток вслепую, а количество зависит от размера партии (обычно контрольной проверке подвергается 2-3% прутков, но не менее 2 штук).
При осуществлении проверки оператор должен проверить множество параметров — овальность, диаметр, растяжение, химический состав. Для проверки используются линейка, рулетка, угольник + вспомогательные приборы для спецпроверки (оценка электрического сопротивления, проверка химического состава и другие).
Единицы измерения удельного веса
Для выражения удельного веса меди в различных системах измерения используются различные единицы.
- В системе СГС данный параметр измеряется в 1 дин/см3.
- В системе СИ принята единица измерения 1н/м3.
- В системе МКСС используется единица измерения 1 кГ/м3.
Если вы столкнулись с различными единицами измерения этого параметра меди или ее сплавов, то не представляет сложности перевести их друг в друга. Для этого можно использовать простую формулу перевода, которая выглядит следующим образом: 0,1 дин/см3 = 1 н/м3 = 0,102 кГ/м3.
Медьсодержащая руда до обработки
Масса медных прутков в зависимости от диаметра сечения
В самом общем случае масса любого предмета, обладающего однородной структурой, вычисляется по следующей формуле: M = P x S x A, где каждая буква расшифровывается следующим образом:
- A — это длина (обычно измеряется в погонных метрах).
- S — площадь сечения (зависит от формы изделия, меряется в квадратных метрах).
- P — физическая плотность (является постоянно величиной и зависит от каждого конкретного вещества).

Обратите внимание на переменную P — для меди физическая плотность будет составлять 8890 килограмм разделить на кубический метр. Также обратите внимание на переменную S — площадь сечения какого-либо объекта зависит от его формы, а для округлых и квадратных прутков площадь сечения будет меряться с помощью таких формул:
- Площадь сечения квадратного прутка будет меряться по формуле: S = d x d. В данном случае переменная d — это диаметр сечения его сечения (то есть расстояние между двумя смежными угловыми точками квадрата).
- Площадь сечения круглого прутка будет измеряться по несколько более сложной формуле: S = (Pi x d x d)/4. В данном случае d — это диаметр сечения, а Pi — это константа, которая приблизительно равна 3,14.
С помощью этих знаний составим конечное уравнение зависимости массы прутка от его длины:
- Для квадратного: M = P x S x A = 8890 x d x d x A.
- Для круглого: M = P x S x A = 8890 x (Pi x d x d)/4 = 6979 x d x d x A.

Таблица массы
Таблица массы медного прутка длиной 1 погонный метр будет выглядеть так:
Диаметр сечения Приблизительная масса круглого прутка длиной 1 метр (то есть параметр A приравнивается к единице) Приблизительная масса квадратного прутка длиной 1 метр (то есть параметр A приравнивается к единице) 5 миллиметров 0,15 кг 0,2 кг 6 миллиметров 0,22 кг 0,28 кг 7 миллиметров 0,3 кг 0,39 кг 8 миллиметров 0,39 кг 0,5 кг 9 миллиметров 0,5 кг 0,64 кг 10 миллиметров 0,62 кг 0,79 кг 15 миллиметров 1,39 кг 1,77 кг 20 миллиметров 2,47 кг 3,14 кг 25 миллиметров 3,85 кг 4,9 кг 30 миллиметров 5,55 кг 7,07 кг
Пользоваться этой таблицей очень просто — если Вам нужно узнать массу прутка какой-либо длины, то в таком случае нужно умножить соответствующее число из таблицы на длину в метрах.
Рассмотрим такой простой пример: у вас круглый медный пруток длиной 15 метров с диаметром сечения 7 миллиметров — в таком случае его масса будет равна 0,3 x 15 = 4,5 кг.
Значение плотности меди
Плотность данного металла, которую можно посмотреть в специальной таблице, имеет значение, равное 8,93*103 кг/м3. Также в таблице можно увидеть и другую, не менее важную, чем плотность, характеристику меди: ее удельный вес, который тоже равен 8,93, но измеряется в граммах на см3. Как видите, у меди значение этого параметра совпадает со значением плотности, но не стоит думать, что это характерно для всех металлов.
Плотность этого, да и любого другого металла, измеряемая в кг/м3, напрямую влияет на то, какой массой будут обладать изделия, изготовленные из данного материала. Но для определения массы будущего изделия, изготовленного из меди или из ее сплавов, к примеру, из латуни, удобнее пользоваться значением их удельного веса, а не плотности.
Хранение и транспортировка
Помимо технической регламентации государственный стандарт ГОСТ содержит ряд требований, которые касаются хранения и транспортировки медных прутков.
Однако обратите внимание — небольшие партии прутков разрешается перевозить в любом виде. В случае крупных и средних партий законодательство выдвигает достаточно жесткие и однозначные требования. Рассмотрим основные требования относительно хранения и транспортировки медных прутков:
- Хранение медных прутков должно осуществляться в сухих вентилируемых помещениях, где отсутствуют токсичные реагенты, которые при краткосрочном или длительном хранении могут вступать в реакцию с медью. При избытке влажности вода часто испаряется — это может привести к возникновению химической реакции между медью и водой, что приведет к ржавлению. Химически активные реагенты также представляют опасность для меди, поскольку этот металл достаточно активно вступает в реакции со многими веществами, что также может привести к повреждению или деформации.
- Оптимальный способ хранения — это в специальных отсеках и на полках, где сверху ничего не будет давить. Однако обратите внимание: сверху на прутки можно ставить какие-либо твердые предметы, однако нужно учитывать нормы относительно нагрузки (в противном случае медь начнет гнуться).

- Если диаметр 18 мм или меньше, то медный пруток для транспортировки рекомендуется скреплять в бухты средних размеров (массой до 140 килограмм). В 3-5 местах нужно затянуть прутки специальной твердой проволокой по всему пучку для надежной фиксации. Более крупные (от 18 до 35 миллиметров) следует объединять в небольшие пучки (по 2-3 шт) — их также нужно перевязать в конце для надежной фиксации. В конце рекомендуется поставить бухты на деревянные поддоны.
- Существует и универсальный способ упаковки прутков любого диаметра для транспортировки — в крупные большие пучки массой 450-550 килограмм, которые рекомендуется поставить на деревянный поддон. Такой способ упаковки очень удобен — он позволяет равномерно распределить вес по всему объему, что сделает медные изделия устойчивыми к деформации, а такие пучки можно не только транспортировать, но и хранить на складе.
- Ломкие и тонкие изделия небольшого диаметра (менее 10 миллиметров) для транспортировки рекомендуется укладывать в один или несколько слоев — после этого их нужно упаковывать в синтетические материалы, чтобы исключить передавливание и деформацию.
После этого пакеты с пучками нужно перевязать с помощью специальной проволоки на разных концах, чтобы надежно зафиксировать упаковку. Для транспортировки упакованные пакеты рекомендуется ставить на поддоны.
Данные о неизолированных медных проводах
— Ness Engineering Inc. , вес на 1000 футов и сопротивление на 1000 футов.
Калибр AWG B&S Диаметр (мил) Площадь поперечного сечения (круговой мил*) Вес на 1000 футов (фунтов) Сопротивление на 1000 футов (Ом) 0000 460 212000 640 0,049 000 410 168000 509 0,062 00 365 133000 403 0,079 0 324 106000 318 0,099 1 289 83700 256 0,124 2 257 66400 200 0,157 3 229 52600 159 0,198 4 204 41700 126 0,249 5 182 33100 100 0,313 6 162 26300 79,4 0,395 7 144 20800 62,8 0,5 8 128 16500 49,6 0,633 9 114 13100 39,3 0,798 10 102 10380 31,5 0,997 11 90,7 8230 24,9 1,26 12 80,8 6530 19,8 1,59 13 72,1 5180 15,7 1,99 14 64,1 4110 12,4 2,52 15 57,1 3260 9,87 3,18 16 50,8 2580 7,81 4,02 17 45,3 2050 6,21 5,05 18 40,3 1620 4,92 6,39 19 35,9 1290 3,9 8,05 20 31,2 1020 2,95 10,7 21 28,5 812 2,46 12,8 22 25,4 640 1,95 16,1 23 22,6 511 1,55 20,3 24 20,1 404 1,22 25,7 25 17,9 320 0,97 32,4 26 15,9 253 0,765 41 27 14,2 202 0,61 51,4 28 12,6 159 0,48 65,3 29 11,3 128 0,386 81,2 30 10 100 0,303 104 31 8,93 79,2 0,241 130 32 8 64 0,191 164 33 7,1 50,4 0,152 207 34 6,3 39,7 0,12 261 35 5,6 31,4 0,095 329 36 5 25 0,076 415 37 4,5 20,2 0,06 523 38 4 16 0,0476 660 39 3,5 12,2 0,0377 832 40 3,1 9,61 0,0299 1050 41 2,8 7,84 0,0237 1320 42 2,5 6,25 0,0188 1670 43 2,2 4,84 0,0149 2100 44 2 4 0,0118 2650 45 1,76 3,1 0,00981 3200 46 1,57 2,46 0,00775 4050 47 1,4 1,96 0,00593 5290 48 1,24 1,54 0,00436 7200 49 1,11 1,23 0,00366 8570 50 0,99 0,98 0,00303 10400 51 0,88 0,774 0,00234 13400 52 0,78 0,603 0,00184 17000 53 0,7 0,49 0,00148 21200 54 0,62 0,384 0,00116 26900 55 0,55 0,302 0,000916 34300 56 0,49 0,24 0,000727 43200
*Круглый мил — это термин, используемый для определения площади поперечного сечения проводника с помощью арифметического сокращения, в котором площадь круглого провода принимается как «диаметр в милах (0,001″) в квадрате».
В результате один круговой мил равен p/4 квадратных мила.
Консультационные вопросы, комментарии и предложения направляйте по адресу richard.ness@nessengr.com Mtlexs.com — Металл везде. Везде
Назад к результатам поиска
Вернуться к списку
ВЕС МЕДНОЙ ПРОВОЛОКИ Имперский стандарт калибра проводов (S.W.G.) Диаметр Площадь сечения Масса Датчик проволоки (S.W.G.) дюйма мм кв.дюйм кв.мм. Фунт на 100 футов Килограммы на 100 м.
7/0 0,500 12,70 0,1963 126,6 76.00 113.1 6/0 0,464 11,78 0,1691 109,1 65,60 97,6 5/0 0,432 10,97 0,1466 94,5 57,00 85,0 4/0 0,400 10.16 0,1257 81,0 48,70 72,6 3/0 0,372 9,45 0,1087 70,1 42,00 62,5 2/0 0,348 8,84 0,0951 61,4 36,80 54,8 0 0,324 8,23 0,0824 53,1 32,00 47,7 1 0,300 7,62 0,0707 45,6 27,40 40,8 2 0,276 7.
01 0,0598 38,6 23.30 34,7 3 0,252 6,40 0,0499 32,2 19,36 28,8 4 0,232 5,89 0,0423 27,3 16,46 24,4 5 0,212 5,38 0,0353 22,7 13,70 20,4 6 0,192 4,87 0,0290 18,7 11.15 16,6 7 0,176 4,46 0,0243 15,7 9,42 14,0 8 0,160 4,07 0,0201 12,9 7,80 11,6 9 0,144 3,66 0,0163 10,5 6,36 9,4 10 0,128 3,25 0,0129 8,3 5,07 7,5 11 0,116 2,95 0,0106 6,84 4.
10 6.11 12 0,104 2,64 0,0085 5,48 3,36 4,92 13 0,092 2,34 0,0066 4,26 2,58 3,85 14 0,080 2,03 0,0050 3,22 1,94 2,96 15 0,072 1,83 0,0041 2,64 1,58 2,36 16 0,064 1,62 0,0032 2,06 1,24 1,85 17 0,056 1,42 0,0025 1,61 0,952 1,42 18 0,048 1,22 0,0018 1,16 0,701 1,04 19 0,040 1.01 0,0013 0,839 0,487 0,726 20 0,036 0,914 0,0010 0,645 0,395 0,589 21 0,032 0,812 0,0008 0,516 0,312 0,465 22 0,028 0,716 0,0006 0,387 0,238 0,354 23 0,024 0,609 0,0004 0,258 0,175 0,261 24 0,022 0,558 0,00037 0,239 0,148 0,221 25 0,020 0,508 0,00031 0,200 0,122 0,182 26 0,018 0,457 0,00025 0,161 0,098 0,146
Примечание.
Эти технические данные взяты из различных технических книг и предназначены только для
совет пользователям. Пользователям предлагается принять надлежащее руководство, прежде чем основывать какие-либо
технический расчет по приведенным выше техническим данным. Mtlexs.com или его Организатор,
Директора, сотрудники никоим образом не несут ответственности за какие-либо убытки, ущерб и т. д. в
каким бы то ни было образом.
Спецификация для обычно используемых труб из меди и медно-никелевого сплава
Спецификация на стержни и профили из меди и медных сплавов — химические и физические свойства
Вес медного проката в килограммах на метр
Вес медных труб различных размеров и калибров — внешний диаметр.
Вес медных стержней/прутков в килограммах на метр
Краткое изложение технических характеристик некоторых часто используемых медных изделий
Медная труба для водопровода, отопления, охлаждения
Часто используемые медные характеристики
Посмотреть технические характеристики для :
[
Цветной металл ]
[
Латунь ]
[
Медно-никелевый сплав ]
[
Алюминий ]
[
Цинк]
[
Вести ]
[ Стандарты ASTM ]
В Mtlexs.
com мы не можем дать каких-либо конкретных рекомендаций о пригодности
данного сплава, состояния или формы для вашего проекта или приложения. Все технические
данные предназначены только для сравнения и НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ДИЗАЙНА. Он был скомпилирован
из источников, которые мы считаем точными, но не можем гарантировать. НАС НЕ УДЕРЖИВАЮТ
НЕСУТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБОЙ ТАКОЙ ТЕХНИЧЕСКИЙ НЕИСПРАВНОСТЬ.
Свойства медной проволоки
AWG
Свойства медного провода AWG
Дом
Продукция
Ссылка
Книжный магазин
Контакт
Каталог продукции
Механический парадокс Фергюсона Оррери
Миниатюрная внутренняя планета Оррери
Кометариум
Ближайшие звезды
Демонстратор механических парадоксов
Кости Нейпира
Женай Лукас Расчет правителей
Часы машиниста
ThinkWeights
Рычаг Paradox
Аккумуляторный инструмент HP-01
Свойства медной проволоки AWG
Размеры центрирующего сверла
Размер сверла и десятичные эквиваленты
Таблица имперских отводов
Размеры шпоночного паза
Точки плавления
Таблица метрических метчиков
Размеры уплотнительных колец
Трубная резьба
Экстракторы винтов
Весы и калибры для листового металла
Винты с головкой под торцевой ключ
Расчет конусности
Конические штифты
Размеры конического хвостовика
Размеры шайб
Проволочные калибры
Размеры шурупов
Размер AWG Диаметр Витки провода Район Вес Медное сопротивление Максимальный ток для проводки шасси Максимальный ток для передачи энергии Максимальная частота для 100% толщины кожи для твердого проводника (дюймы) (мм) (за дюйм) (за см) (ккмил) (мм 2 ) (фут/фунт) (фунт/1000 футов) (Ом/км)
(мОм/м) (Ом/кФт)
(мОм/фут) 0000 (4/0) 0,46 11.
684 2.17 0,856 212 107 1,56 640,48 0,1608 0,04901 380 302 125 Гц 000 (3/0) 0,4096 10.404 2,44 0,961 168 85 1,96 507,90 0,2028 0,0618 328 239 160 Гц 00 (2/0) 0,3648 9.
266 2,74 1,08 133 67,4 2,4826 402,80 0,2557 0,07793 283 190 200 Гц 0 (1/0) 0,3249 8.252 3.08 1,21 106 53,5 3.1305 319,40 0,3224 0,09827 245 150 250 Гц 1 0,2893 7,348 3,46 1,36 83,7 42,4 3,947 253,30 0,4066 0,1239 211 119 325 Гц 2 0,2576 6.
544 3,88 1,53 66,4 33,6 4.977 200,90 0,5127 0,1563 181 94 410 Гц 3 0,2294 5.827 4,36 1,72 52,6 26,7 6.276 159,34 0,6465 0,197 158 75 500 Гц 4 0,2043 5.
189 4,89 1,93 41,7 21,2 7.914 126,40 0,8152 0,2485 135 60 650 Гц 5 0,1819 4.621 5,5 2.16 33.1 16,8 9.980 100,20 1,028 0,3133 118 47 810 Гц 6 0,162 4.
115 6.17 2,43 26,3 13.3 12.58 79,46 1,296 0,3951 101 37 1100 Гц 7 0,1443 3,665 6,93 2,73 20,8 10,5 15,87 63.01 1,634 0,4982 89 30 1300 Гц 8 0,1285 3.
264 7,78 3.06 16,5 8,37 20.01 49,97 2,061 0,6282 73 24 1650 Гц 9 0,1144 2.906 8,74 3,44 13.1 6,63 25.23 39,63 2.599 0,7921 64 19 2050 Гц 10 0,1019 2,588 9,81 3,86 10.
4 5.26 31,82 31.40 3.277 0,9989 55 15 2600 Гц 11 0,0907 2.305 11 4,34 8.23 4.17 40.12 24,92 4.132 1,26 47 12 3200 Гц 12 0,0808 2,053 12,4 4,87 6,53 3.
31 50,59 19,76 5.211 1,588 41 9.3 4150 Гц 13 0,072 1,828 13,9 5,47 5.18 2,62 63,80 15,67 6.571 2.003 35 7.4 5300 Гц 14 0,0641 1,628 15,6 6.
14 4.11 2.08 80,44 12.43 8.286 2,525 32 5,9 6700 Гц 15 0,0571 1,45 17,5 6,9 3,26 1,65 101,4 9.862 10.45 3.184 28 4.7 8250 Гц 16 0,0508 1,291 19,7 7,75 2,58 1,31 127,9 7.
818 13.17 4.016 22 3,7 11 кГц 17 0,0453 1,15 22.1 8,7 2,05 1.04 161,3 6.200 16,61 5.064 19 2,9 13 кГц 18 0,0403 1,024 24,8 9,77 1,62 0,823 203,4 4.
917 20,95 6.385 16 2.3 17 кГц 19 0,0359 0,912 27,9 11 1,29 0,653 256,5 3,900 26.42 8.051 14 1,8 21 кГц 20 0,032 0,812 31,3 12.
3 1,02 0,518 323,4 3.092 33.31 10.15 11 1,5 27 кГц 21 0,0285 0,723 35,1 13,8 0,81 0,41 407,8 2,452 42 12,8 9 1,2 33 кГц 22 0,0253 0,644 39,5 15,5 0,642 0,326 514,12 1,945 52,96 16.
14 7 0,92 42 кГц 23 0,0226 0,573 44,3 17,4 0,509 0,258 648,4 1,542 66,79 20.36 4.7 0,729 53 кГц 24 0,0201 0,511 49,7 19,6 0,404 0,205 817,7 1,223 84,22 25,67 3,5 0,577 68 кГц 25 0,0179 0,455 55,9 22 0,32 0,162 1031 0,9699 106,2 32.
37 2,7 0,457 85 кГц 26 0,0159 0,405 62,7 24,7 0,254 0,129 1300 0,7692 133,9 40,81 2.2 0,361 107 кГц 27 0,0142 0,361 70,4 27,7 0,202 0,102 1639 0,6101 168,9 51,47 1,7 0,288 130 кГц 28 0,0126 0,321 79,1 31.
1 0,16 0,081 2067 0,4837 212,9 64,9 1,4 0,226 170 кГц 29 0,0113 0,286 88,8 35 0,127 0,0642 2607 0,3836 268,5 81,84 1,2 0,182 210 кГц 30 0,01 0,255 99,7 39,3 0,101 0,0509 3287 0,3042 338,6 103,2 0,86 0,142 270 кГц 31 0,00893 0,227 112 44.
1 0,0797 0,0404 4145 0,2413 426,9 130,1 0,7 0,113 340 кГц 32 0,00795 0,202 126 49,5 0,0632 0,032 5227 0,1913 538,3 164,1 0,53 0,091 430 кГц 33 0,00708 0,18 141 55,6 0,0501 0,0254 6591 0,1517 678,8 206,9 0,43 0,072 540 кГц 34 0,0063 0,16 159 62,4 0,0398 0,0201 8310 0,1203 856 260,9 0,33 0,056 690 кГц 35 0,00561 0,143 178 70,1 0,0315 0,016 10480 0,0954 1079 329 0,27 0,044 870 кГц 36 0,005 0,127 200 78,7 0,025 0,0127 13210 0,0757 1361 414,8 0,21 0,035 1100 кГц 37 0,00445 0,113 225 88,4 0,0198 0,01 16660 0,0600 1716 523,1 0,17 0,0289 1350 кГц 38 0,00397 0,101 252 99,3 0,0157 0,00797 21010 0,0476 2164 659,6 0,13 0,0228 1750 кГц 39 0,00353 0,0897 283 111 0,0125 0,00632 26500 0,0377 2729 831,8 0,11 0,0175 2250 кГц 40 0,00314 0,0799 318 125 0,00989 0,00501 33410 0,0299 3441 1049 0,09 0,0137 2900 кГц
Авторское право © Армстронг Металкрафтс 2011-2019
Уведомление о конфиденциальности
Как рассчитать вес меди в кабеле? – Быстрые советы
Администратор Модный
Содержание
- 1 Как рассчитать вес меди в кабеле?
- 2 Как рассчитать сечение медного кабеля?
- 3 Как рассчитать вес проволоки?
- 4 Сколько весит медная проволока на фут?
- 5 Как рассчитать вес провода?
- 6 Как рассчитать вес кабеля?
- 7 Как рассчитать массу медного проводника?
- 8 Что лучше медный кабель или оптический кабель?
Как рассчитать вес меди в кабеле?
Вес меди рассчитывается по сечению кабеля x 9,6 и отображается в кг/км. Например, FLRY 1,50 мм² имеет вес меди 14,4 кг/км (9,6 х 1,5).
Как рассчитать сечение медного кабеля?
ρ = удельное сопротивление проводника. D = расстояние в футах (в одну сторону), т. е. ½ общей длины цепи. I = Ток нагрузки… Калькулятор сечения медных и алюминиевых проводов и кабелей.
Размер провода Медь Алюминий
Сколько весит медный кабель?
Данные о неизолированных медных проводах
Датчик AWG B&S Диаметр (мил) Вес на 1000 футов (фунтов) 12 80,8 19,8 13 72,1 15,7 14 64,1 12,4 15 57,1 9,87
Сколько весит 1 метр медного провода?
Продукт Раздел Вес Медный кабель 70 мм2 0,6612 кг/м Медный кабель 95 мм2 0,8540 кг/м Медный кабель 120 мм2 1,0710 кг/м Медный кабель 150 мм2 1,3990 кг/м
Как рассчитать вес провода?
Поскольку площадь поперечного сечения обработана с такой точностью, рассчитать вес проволоки так же просто, как умножить поперечное сечение на длину на плотность материала.
Какова масса медной проволоки на фут?
83 фунта на фут. Вес: 50,0 фунтов/1000 футов. или на ногах…….Сколько весит 4 0 меди на фут?
AWG Диаметр Вес 0000 (4/0) 0,4600 640,5 000 (3/0) 0,4096 507,9 00 (2/0) 0,3648 402,8
Какой размер провода мне нужен для 50 ампер?
6
Размер провода 50 ампер Для максимального тока 50 ампер вам понадобится провод сечением 6. Автоматические выключатели на 50 ампер чаще всего используются для питания многих различных устройств. Однако только для кухонной духовки может потребоваться 50 ампер. Для многих электрических сушилок также требуется выключатель на 50 ампер. 9-8 = 0,0005172 Ом кв.
Как рассчитать вес провода?
Как рассчитать вес кабеля?
340,5 (D2 – d2) G = фунты/1000 футов 340,5 (D2 – d2) G = фунты/1000 футов….
Расчетные формулы кабелей.
Вес = 340,5 D2 GNK = фунт/1000 футов К = коэффициент увеличения веса для многожильного провода. (K = 1 для одножильного провода)
Сколько весит медь 750 MCM?
#750 mcm весит около . 83 фунта на фут.
Как рассчитать общий вес многожильного медного провода?
Как рассчитать общий вес многожильных медных проводов? Базовый расчет: нет. число жил х сечение одной жилы х 9,6 = вес меди в кг/км напр. вес меди для кабеля 4×2,5 = 4 x 2,5 x 9,6 = 96 кг/км Так производители кабелей рассчитывают вес меди.
Как рассчитать массу медного проводника?
Глупый я, я думал, что такие цифры, как «300 мм2 одножильный», относятся к проводнику, а не к общему диаметру кабеля. 1. Вы просили формулы: Масса = объем * плотность (плотность меди 8,96 г/см3) Площадь = (Пи * диаметр * диаметр) / 4 (если площадь еще не известна)
Что лучше медный кабель или оптический кабель?
Медный кабель передает электрические сигналы.
Оптический кабель передает световые сигналы. Какой размер медного кабеля заменить алюминиевым кабелем площадью 240 квадратных миллиметров? Медь является лучшим проводником по весу, но алюминий лучше по весу, поэтому медь будет тоньше, но тяжелее.
![]()
Таблица медных проводов
– Thelen Channel
Таблица медных проводов American Wire Gauge
АВГ Скрутка дюймов мм Циркуляр
мил
район Вес
фунтов /
1000 футов Вес
кг/км DC
Сопротивление
Ом
1000 футов округ Колумбия
Сопротивление
Ом/км 36 Твердый .
0050 0,127 25,0 .076 .113 445,0 1460,0 36 7/44 .006 0,152 28,0 .085 .126 371,0 1271.0 34 Твердый .0063 0,160 39,7 .120 .179 280,0 918,0 34 7/42 .0075 0,192 43,8 .132 .196 237,0 777,0 32 Твердый .008 0,203 67,3 .194 .289 174,0 571,0 32 7/40 .008 0,203 67,3 .
203 .302 164,0 538.0 32 19/44 .009 0,229 76,0 .230 .342 136,0 448,0 30 Твердый .010 0,254 100,0 .300 .450 113,0 365,0 30 7/38 .012 0,305 112,0 .339 .504 103,0 339,0 30 19/42 .012 0,305 118,8 .359 .534 87,3 286,7 28 Твердый .013 0,330 159,0 .
480 .720 70,8 232,0 28 7/36 .015 0,381 175,0 .529 .787 64,9 213,0 28 19/40 .016 0,406 182,6 .553 .823 56,7 186,0 27 7/35 .018 0,457 219,5 .664 .988 54,5 179,0 26 Твердый .016 0,409 256,0 .770 1,140 43,6 143,0 26 36.10 .021 0,533 250,0 .757 1.
130 41,5 137,0 26 19/38 .020 0,508 304,0 .920 1,370 34,4 113,0 26 7/34 .019 0,483 277,8 .841 1.250 37,3 122,0 24 Твердый .020 0,511 404,0 1,22 1,820 27,3 89,4 24 7/32 .024 0,610 448,0 1,36 2,020 23,3 76,4 24 34.10 .023 0,582 396,9 1,20 1,790 26,1 85,6 24 19/36 .
024 0,610 475,0 1,43 2,130 21.1 69,2 24 41/40 .023 0,582 384,4 1,16 1,730 25,6 84,0 22 Твердый .025 0,643 640,0 1,95 2,910 16,8 55,3 22 30.07 .030 0,762 700,0 2,12 3,160 14,7 48,4 22 19/34 .031 0,787 754.1 2,28 3,390 13,7 45,1 22 26/36 .030 0,762 650,0 1,97 2,930 15,9 52,3 20 Твердый .
032 0,813 1020.0 3.10 4.610 10,5 34,6 20 28.07 .038 0,965 1111.0 3,49 5.190 10,3 33,8 20 30.10 .035 0,889 1000.0 3,03 4.050 10,3 33,9 20 19/32 .037 0,940 1216.0 3,70 5.480 8,6 28,3 20 26/34 .036 0,914 1031,9 3,12 4,640 10,0 33,0 20 41/36 .
036 0,914 1025.0 3.10 4.610 10,0 32,9 18 Твердый .040 1,020 1620.0 4,92 7.320 6,6 21,8 18 26.07 .048 1,219 1769,6 5,36 7,980 5,9 19,2 18 16/30 .047 1,194 1600.0 4,84 7.200 8,5 21,3 18 19/30 .049 1,245 1900.0 5,75 8.560 5,5 17,9 18 41/34 .047 1,194 1627.
3 4,92 7.320 6,4 20,9 18 65/36 .047 1,194 1625.0 4,91 7.310 6,4 21,0 16 Твердый .051 1,290 2580,0 7,81 11.600 4,2 13,7 16 7/24 .060 1,524 2828,0 8,56 12.740 3,7 12,0 16 65/34 .059 1,499 2579,9 7,81 11.620 4,0 13,2 16 26/30 .059 1,499 2600.
0 7,87 11.710 4,0 13.1 16 19/29 .058 1,473 2426.3 7,35 10,940 4,3 14,0 16 105/36 .059 1,499 2625.0 7,95 11.830 4,0 13.1 14 Твердый .064 1,630 4110.0 12.40 18.500 2,6 8,6 14 7/22 .073 1,854 4480.0 13,56 20.180 2,3 7,6 14 19/27 .073 1,854 3830.4 11,59 17.
250 2,7 8,9 14 41/30 .073 1,854 4100.0 12.40 18.450 2,5 8,3 14 105/34 .073 1,854 4167,5 12,61 18.770 2,5 8,2 12 Твердый .081 2.050 6 530,0 19,80 29,50 1,7 5,4 12 20.07 .096 2,438 7 168,0 21,69 32,28 1,5 4,8 12 19/25 .093 2,369 6 087,6 18,43 27,43 1,7 5,6 12 65/30 .
095 2,413 6 500,0 19,66 29,26 1,8 5,7 12 165/34 .095 2,413 6 548,9 19,82 29,49 1,6 5,2 10 Твердый .102 2,590 1038,0 31,40 46,80 1,0 3,4 10 37/26 .115 2,921 9 353,6 28.31 41.13 1,1 3,6 10 49/27 .116 2,946 9 878,4 29,89 44,48 1,1 3,6 10 105/30 .
116 2,946 10 530,0 31,76 4,726 0,98 3,2 8 49/25 .147 3,734 15 697,0 47,53 70,73 0,67 2,2 8 133/29 .147 3,734 16 984,0 51,42 76,52 0,61 2,0 8 655/36 .147 3,734 16 625,0 49,58 73,78 0,62 2,0 6 133/27 .184 4,674 26 813,0 81.14 120,74 0,47 1,5 6 259/30 .184 4,674 25 900,0 78,35 116,59 0,40 1,3 6 1050/36 .
184 4,674 26 250,0 79,47 118,26 0,39 1,3 4 133/25 .232 5,898 42 613,0 129.01 191,98 0,24 0,80 4 259/27 .232 5,898 52 214,0 158,02 235,15 0,20 0,66 4 1666/36 .232 5,898 41 650,0 126.10 187,65 0,25 0,82 2 133/23 .292 7.417 67 936,0 205,62 305,98 0,15 0,50 2 259/26 .
292 7.417 65 475,0 198,14 294,85 0,16 0,52 2 665/30 .292 7.417 66 500,0 201.16 299,35 0,16 0,52 2 2646/36 .292 7.417 66 150,0 200,28 298.04 0,16 0,52 1 163 195,9 .328 8.331 85 133,0 257,60 383,34 0,12 0,40 1 172 508,0 .328 8.331 82 984,0 251,20 373,81 0,13 0,41 1 817/30 .
328 8.331 81 700,0 247,10 367,71 0,13 0,42 1 2109/34 .328 8.331 83 706,0 253,29 376,92 0,12 0,41 1/0 133/21 .368 9.347 108 036,0 327,05 486,68 0,096 0,31 1/0 259/24 .368 9.347 104 636,0 316,76 471,37 0,099 0,32 2/0 133/20 .414 10,516 136 192,0 412.17 613,35 0,077 0,25 2/0 259/23 .
414 10,516 132 297,0 400.41 595,85 0,077 0,25 3/0 259/22 .464 11.786 163 195,0 501,70 746,58 0,062 0,20 3/0 427/24 .464 11.786 172 508,0 522.20 777,09 0,059 0,19 4/0 259/21 .522 13.259 210 386,0 638,88 950,72 0,049 0,16 4/0 427/23 .522 13.259 218 112,0 660.01 982.16 0,047 0,15
[Главная |
О нас |
Веб-камера |
Ссылки |
СМИ |
Сообщество |
Кристиан]
[Технические данные |
набор кристаллов |
Свяжитесь с нами |
Условия использования |
Войти |
Карта сайта]
обнаженных твердых свойств медной проволоки Размер датчика Текущее сопротивление АВГ
Представленные здесь значения являются стандартами, доступными для многих независимых изданий, но
в конечном итоге все они происходят из системы American Wire Gauge (AWG) (также известной как
Brown and Sharp — B&S — манометр).
Он существует с середины 1800-х годов в США и
Канада. Размеры относятся к большинству сплошных цилиндрических стержней независимо от материала.
медь, алюминий, пластик, углеродное волокно и т. д.
Обратите внимание, что по мере увеличения номера диаметра проволоки диаметр проволоки уменьшается. Несмотря на то что
это может показаться несколько отсталым, для этого есть веская причина. Изначально это было связано
количество раз, которое необходимо провести через извлекающую матрицу, чтобы
Добейтесь окончательного размера проволоки.
По определению, 36 AWG* составляет 0,0050 дюйма в диаметре, а
0000 (четыре)* равно 0,4600
дюймов в диаметре. Отношение этих диаметров равно 92, а калибровочных размеров 40.
от #36 до #0000 или 39 шагов. Используя это соотношение, размеры проводов варьируются в геометрической прогрессии.
по следующей формуле: Диаметр провода 36 AWG:
Эти уравнения были использованы для расчета значений в таблице ниже. Примечание
что для одножильного кабеля втыкается n=0, для двукратного втыкается n=-1, для
три должны подставить n=-2, а четыре должны подставить n=-3.
Соответственно ASTM B 258-02
Стандарт определяет соотношение между последовательными размерами как 39-й корень из 92, или приблизительно
1.1229322.
Обозначение скрутки a/b означает количество проводов калибра b. Например, 7/44 означает 7 нитей.
из сплошного провода 44 AWG.
Примечание. Изменение мощности всего на 3 дБ представляет собой удвоение (или уменьшение вдвое) мощности, изменение
из 3-х размеров проволоки представляет собой примерно удвоение (или уменьшение вдвое) площади поперечного сечения.
См. таблицу преобразования калибра проволоки внизу страницы. Значения даны при 25 °C и
на основе идеальных параметров чистой меди.
Круговой мил – это площадь поперечного сечения круга диаметром 1 мил.
(1/000 дюйма).
NIST перечисляет плотность чистой меди как 8,92E + 00 г / см 3 , и
используется здесь для расчета веса.
40 0,003145 0,07988 9.
888 0,0299 0,0445 1049 3442 0,09 39 0,003531 0,08969 12,47 0,0377 0,0562 832 2729 0,11 38 0,003965 0,1007 15,72 0,0476 0,0708 660 2164 0,13 37 0,004453 0,1131 19,83 0,0600 0,0893 523 1716 0,17 36* 0,005000 0,1270 25.00 0,0757 0,113 415 1361 0,21 35 0,005614 0,1426 31,52 0,0954 0,142 329 1079 0,27 34 0,006304 0,1601 39,75 0,120 0,179 261 856 0,33 33 0,007080 0,1798 50,13 0,152 0,226 207 679 0,43 32 0,007950 0,2019 63,21 0,191 0,285 164 538 0,53 31 0,007950 0,2268 79,70 0,241 0,359 130 427 0,7 30 0,01003 0,2548 100,5 0,304 0,453 103 339 0,86 29 0,01126 0,2860 126,7 0,384 0,571 81,8 268 1,2 28 0,01246 0,3211 159,8 0,484 0,720 64,8 213 1,4 27 0,01419 0,3604 201,5 0,610 0,908 51,5 169 1,7 26 0,01594 0,4049 254,1 0,769 1,14 40,8 134 2,2 25 0,01790 0,4547 320,4 0,970 1,44 32,4 106 2,7 24 0,02010 0,5105 404,0 1,22 1,82 25,7 84,2 3,5 23 0,02257 0,5733 509,5 1,54 2,29 20,4 66,8 4,7 22 0,02535 0,6439 642,4 1,95 2,89 16,1 53,0 7 21 0,02846 0,7229 810.
1 2,45 3,65 12,8 42,0 9 20 0,03196 0,8118 1022 3,09 4,60 10,2 33,3 11 19 0,03589 0,9116 1288 3,90 5,80 8.05 26,4 14 18 0,0403 1,024 1624 4,92 7,32 6,39 20,9 16 17 0,04526 1,150 2048 6,20 9,23 5,06 16,6 19 16 0,05082 1,291 2583 7,82 11,6 4,02 13,2 22 15 0,05707 1.
450 3257 9,86 14,7 3,18 10,4 28 14 0,06408 1,628 4107 12,4 18,5 2,53 8,28 32 13 0,07196 1,828 5178 15,7 23,3 2,00 6,57 35 12 0,08081 2,053 6530 19.8 29,4 1,59 5,21 41 11 0,09074 2,305 8234 24,9 37,1 1,26 4.13 47 10 0,1019 2,588 10380 31,4 46,8 0,999 3,28 55 9 0,1144 2,906 13090 39,6 59,0 0,792 2,60 64 8 0,1285 3,264 16510 50,0 74,4 0,628 2,06 73 7 0,1443 3,665 20820 63,0 93,8 0,498 1,63 89 6 0,1620 4.
115 26250 79,5 118 0,395 1,30 101 5 0,1819 4,620 33100 100 149 0,313 1,03 118 4 0,2043 5,189 41740 126 188 0,249 0,815 135 3 0,2294 5,827 52640 159 237 0,197 0,646 158 2 0,2576 6,543 66370 201 299 0,156 0,512 181 1 0,2893 7,348 83690 253 377 0,124 0,407 211 0 0,3249 8.
