Зиговка листового металла представляет собой специальную технологию обработки поверхностей, когда образуется особый рисунок рельефной формы. Это метод широко применяется как на крупных предприятиях, так и в средних по размеру цехах. В статье мы рассмотрим особенности процесса, назначения зиговочного станка и другие вопросы.

Описание технологии

Для создания рельефного изображения на металлическом листе малой толщины применяется современное оборудование – зиговочная машина. Она снабжена специальными валиками, которые в процессе оставляют особые канавки (зиги). Они могут быть как плоскими, так и иметь необходимый объем.

С помощью зигмашины выполняется несколько операция, в том числе:

В зависимости от мощности, оборудование может обрабатывать металлические листы разной толщины. Наименее мощные – ручные зиг-машины, они способны выполнять операции для металла с толщиной от 0,3 до 1 мм. Электрические наносят рельеф на более толстые листы – до 2 мм.

Для зиговки используют три типа станков:

• ручные зиг-машины;
• оборудование с электроприводом;
• гидравлические механизмы.

Сам принцип работы во всех трех типах оборудования одинаков, различается лишь мощность и производительность. Есть и еще один параметр, который важен при выборе станков – расположение валов, на которые надевают рабочие ролики с нужным типом рельефа. Валы могут располагаться горизонтально, вертикально или наклонно.

Сама по себе операция нанесения зиг на поверхность металла несложна, но ее исполнение требует аккуратности и соблюдения технологии, ведь от правильности проведения обработки зависит дальнейшая прочность изделия.

Процесс нанесения рельефа в поэтапном исполнении выглядит так:

• на рабочую поверхность с нижним валиком укладывают заготовку, поднятый верхний вал с надетым роликом опускают сверху;
• деталь фиксируют специальными прижимными винтами;
• для надежной фиксации и более глубокого продавливания рельефа применяют специальный упор;
• для обработки прочным стальных листов большой толщины применяют мощные электрические и гидравлические станки;
• при нанесении рельефа на листы мягкого металла (алюминия, медных сплавов) увеличивают расстояние между канавками-зигами и их радиус;
• валы, вращаясь в противоположном направлении по отношению к роликам, оказывают давление на заготовку, в результате чего и появляются углубления рельефа.

Если рельеф недостаточно ярко выражен после первого проведения операции, ее повторяют несколько раз. Зиговка металла считается оконченной только в случае получения достаточной глубины рельефа.

Преимущества использования

У каждой разновидности зиг-машин есть свои положительные стороны.

Ручная – экономична, она не требует подключения к источнику электричества, компактна и мобильна. Такое оборудование можно установить в любом удобном для проведения работ месте. Также ручной зиговочный станок не потребляет топлива или электроэнергии, что отражает на экономической целесообразности.

Стационарное оборудование обладает большей мощностью, это позволяет обрабатывать металлические листы толщиной до 2 мм. Электрические или гидравлические типы машин также показывают большую производительность.

В целом зиговое нанесение рельефа повышает прочность металла и качество производимых изделий. С его помощью структура получаемой продукции обзаводится дополнительными ребрами жесткости, которые увеличивают прочность, срок службы и снижают эффект скольжения поверхности. Нельзя не отметить и повышение эстетичности производимых изделий. Также к преимуществам зиговки можно отнести возможность соединения деталей без применения сварочного оборудования, болтовых крепления и т. д.

Назначение зиговочных работ

Зиговочные станки широко применяются в сфере металлообработки. С их помощью наносят стыковочные профили, увеличивают прочность металлических изделий, обработки кромок различных деталей из металла.

Процесс зиговки используют:

• для изготовления цилиндрических деталей вентиляционных и водосточных систем;
• в производстве изделий, которые соединяются между собой стыковочным профилем;
• при изготовлении теплоизоляции трубопроводов, фасонных деталей вентиляции;
• для обработки обечаек и прочих элементов, где необходима аккуратная и безопасная кромка;
• гофрирования тонкостенных цилиндрических изделий из металла.

Последний тип операций из списка позволяет не только сделать детали более прочными, рифление снижает интенсивность скольжения. Зиговка металла также увеличивает эстетичность изделий.

С помощью зиговочного оборудования можно соединить цилиндрические элементы, отбортовать кромки и прокатать ребра жесткости деталей при жестяных работах. Подобный способ обработки заготовок из листового металла технологически несложен. Моделей зиг-машин на рынке представлено много, можно выбрать варианты с разными приводами и стоимостью. А если потратить немного времени, создать простой станок можно самостоятельно.

Область применения зиг-машин

Зиговочный аппарат соединяет металлические элементы толщиной от 0,5 до 4 мм. Вначале осуществляют прокатывание замка, затем проводят соединение деталей. Если требуется, замок осаживают вручную.

Используют зиговочный станок для обработки изделий из листового металла. Они позволяют:

• изготавливать трубы, отливы и другие промышленные элементы в форме цилиндра,
• обрабатывать обечайки,
• проводить теплоизоляцию трубопроводов,
• создавать гофрированные изделия.

Применяют зиг-машины при кровельных работах по металлу.

Основной плюс зиговки в том, что металл не нагревают, а значит, меньше риск деформации изделия. Кроме того, экономится электроэнергия и расходные материалы.

Типы зиговочных станков

Основное различие зиг-станков – в типе привода. Он может быть:

Существуют и современные зиговки с ЧПУ. Такой тип управления позволяет полностью автоматизировать процесс, намного ускорить его и повысить производительность.

Станок с ручным приводом способен обработать листы металла не толще 1,2 мм. Закрепление детали и вращение валов производят особыми ручками. Прикрепляется зиговочная машина к рабочему столу с использованием струбцины. Основные плюсы ручного оборудования в том, что оно мобильно и компактно.

Минусом можно считать повышенные требования к умениям оператора. Необходимо обладать определенными навыками, чтобы в одно время и двигать ручку, и держать деталь в нужном положении. Ручные зиговочные станки подходят для небольших производственных цехов либо высотного монтажа.

Зиговочный станок с электрическим или гидравлическим приводом может согнуть листы металла толщиной до 4 мм. Такие машины используют в больших производственных цехах. Зиговочный электрический станок работает за счет двигателя, скорость меняется с помощью преобразователя частоты. Его удобство в том, что руки работника свободны, а управление ведется педальным способом либо с пульта. Это повышает производительность, что очень важно для производств с большим объемом выпускаемых изделий.

Зиговочная машина гидравлического типа может быть только стационарной. Прижимной вал опускают с помощью гидравлического цилиндра, а ролики двигает электромотор. Такой зиговочный механизм удобен для работы с толстыми листами металла. Эти станки высокопроизводительны и потребляют мало электричества, поэтому в какой-то мере могут конкурировать и с машинами, оснащенными ЧПУ.

Конструктивные особенности зиг-машин

Один зиговочный аппарат конструктивно не слишком отличается от другого. Их основные элементы – валы – расположены горизонтально, вертикально либо под наклоном. На валы насаживают формирующие ролики, а между ними закрепляют обрабатываемую деталь. Благодаря противоположному движению главных элементов, на металле появляются равномерные углубления. С их помощью и производится необходимое соединение.

Выбирая зиговочный станок, нужно обращать внимание на следующие технические характеристики:

• тип привода,
• поперечник и вылет роликов,
• число прилагаемых пар этих деталей,
• допустимую толщину металла,
• размер станка.

Самые маленькие ролики в поперечнике – 50 мм, их количество варьируется от четырех до шести пар.

Важный показатель – вылет роликов. Лучше приобретать станок с максимальным вылетом – до 350 мм. Это расширит возможности зиговочного оборудования.

Допустимая толщина листа металла – от 0,5 мм до 4 мм. Зиговочная машина много места не займет (за исключением станков с ЧПУ). Весить такой аппарат может от 17 до 300 кг.

До начала работы обрабатываемую деталь фиксируют между валами и проворачивают ручку. На ручных аппаратах из-за их невысокой мощности может понадобиться пропустить заготовку через ролики несколько раз.

Маркировка выпускаемых роликов

От выбора рабочих роликов зависит глубина и форма зиговочного шва. Как используют насадки в зависимости от назначения:

Для выполнения некоторых операций требуются дополнительные детали. Например, отрезка может проводиться, только если дооснастить ролики параллельным прижимом вальцов. Для вырезки колец нужен специальный держатель. Чтобы отбортовать внешние срезы круглых отверстий понадобится полукруглый упор.

Изготовление станка в домашних условиях

Покупать профессиональный зиговочный станок стоит, если работать с листовым металлом приходится часто. Для редких домашних работ экономичнее будет собрать станок в домашних условиях самостоятельно. Для этого нужно найти подходящие чертежи в интернете или книгах, а также необходимые детали. Для простейшего аппарата потребуются:

• корпус аппарата,
• ограничительный щиток,
• колеса для зубчатой передачи,
• кронштейн,
• рабочие валы,
• формирующие ролики,
• цилиндр-хвостовик.

План сбора оборудования

Корпус изготавливают со съемной крышкой и защитным кожухом из металла толщиной до 5 мм. Его высота зависит от размера валов, плюс нужно учесть расстояние между ними. Чтобы свободно поднимать прижимной вал, понадобится не менее 2,5 см.

Для закрепления устройства понадобится станина высотой около 25 см и шириной по размеру корпуса. Ее делают из двух пластин металла, сопряженных в T-образной форме. Крепление аппарата производится специальным стопорным винтом, цилиндрический хвостовик должен войти в чашку кронштейна, вокруг которого поворачивается корпус машины.

Зубчатые колеса обычно берут от старых мотоциклов. А валы вытачивают под их внутренний диаметр. В нижнем рабочем валу нужно просверлить отверстие для ручки. Саму ручку можно сварить или использовать деталь от обычной мясорубки. Под передний подшипник прижимного вала подставляют подвижную опору для более простой выемки материала.

Роликовые детали придется вытачивать самостоятельно. Тем, кто часто применяет зиговочное оборудование, стоит подобрать для этих элементов закаленную сталь. Стоит сразу выточить несколько пар разного профиля. После вытачивания их нужно будет хорошо отполировать. Главный поперечник каждой детали обязан соответствовать расстоянию между центрами колес с зубцами при рабочей сцепке.

Отверстия под роликовые элементы высверливают в центре ограничительного щитка из металла. В среднем его длина составит 18 см, ширина – 12 см, толщина – 3 мм. Ролики фиксируют шплинтами, под которым сверлятся отверстия. При этом учитывается длина самих роликов и толщина шайб. Шплинты реально заменить шпильками либо даже обычными гвоздями.

Электрический зиговочный станок

В домашних условиях можно создать и электрический зиговочный станок. Механическая часть аналогична ручному изделию, но вращение роликов будет осуществляться с помощью электрического привода. Станок оснащают редукционным двигателем с мощностью в 200 B и 15 оборотов в минуту. Соотношение червячного редуктора – до 1:100. Приводить оборудование в движение можно с помощью педали, например, от старой швейной машины.

Зиг-станок позволит соединять металлические элементы в тех случаях, когда сварка невозможна или неэкономична. Производить зиговку в домашних условиях довольно просто и для этого не требуется специальных знаний либо дополнительных расходных материалов.

Зиговочная машина — это специализированное оборудование, позволяющее выполнять такую технологическую операцию, как зиговка. Этот метод обработки, которой подвергаются заготовки из листового металла, не представляет особой сложности в технологическом плане, но для осуществления подобной обработки необходимо использование специальных машин. Такое оборудование, представленное на современном рынке большим разнообразием серийных моделей, может быть оснащено ручным, электрическим или гидравлическим приводом. При желании простейший зиговочный станок несложно изготовить своими руками.

Работа зиговочной машины: нанесение двойного круглого фальца на заготовку цилиндрической формы

Назначение и конструкция зиговочного оборудования

Прежде чем начать разбираться в том, что собой представляет зиговочный станок, необходимо понять, для чего выполняется зиговка. В процессе осуществления этой технологической операции на поверхность заготовки из листового металла наносятся углубления полукруглого профиля. Такие углубления, которые и называются зигами, выступают в роли ребер жесткости, их наличие на поверхности изделия из тонкостенного металла делает его значительно прочнее. Размер углублений, для формирования которых и применяется зигмашина, полностью зависит от толщины металла, используемого для заготовки. Для выбора данного параметра, являющегося очень важным для такой технологической операции, используются специальные справочные таблицы.

Многие современные производители выпускают зиговочные станки, технические возможности которых позволяют выполнять целый перечень технологических операций. К таким операциям, которым заготовки из листового металла подвергаются в процессе их круговой обработки, относятся рифление их поверхности, резка и отбортовка. Более мощными и производительными, если проводить сравнение с ручным оборудованием, являются зиговочные электрические машины. За счет наличия в своей конструкции мощного электрического привода такие станки позволяют успешно выполнять обработку заготовок, изготовленных из более толстого листового металла.

Основные части зиговочной машины

Вне зависимости от того, оснащен зиговочный станок ручным или электрическим приводом, конструкция и принципиальная схема работы такой машины остаются практически неизменными. Основными элементами конструкции подобных станков являются два вала, оси которых могут располагаться горизонтально или под некоторым наклоном. Именно эти валы, вращаясь относительно друг друга в противоположном направлении, придают вращение рабочим роликам, зафиксированным на их концевой части. Работает зиг машинка, как ручная, так и электрическая, по следующей схеме:

• заготовку из листового металла помещают между двумя формирующими роликами оборудования;
• валы машины сводят друг с другом, тем самым обеспечивая зажим заготовки между рабочими роликами;
• при помощи ручного или электрического привода валы приводят во вращение;
• при вращении валов и рабочих роликов зажатая между ними деталь также начинает двигаться; при перемещении заготовки между рабочими роликами с выступами требуемого размера и формы на поверхности листового металла под воздействием пластической деформации формируются соответствующие углубления.

Классификация зиговочного оборудования по типу привода

Наиболее простой как по своей конструкции, так и по принципу действия, является зиговочная машина ручная. Все манипуляции с таким оборудованием, как следует из его названия, осуществляются вручную. К таким манипуляциям, в частности, относятся: прижим валов с рабочими роликами, для чего используется специальная рукоятка, расположенная в верхней части устройства; прокручивание роликов вместе с зажатой между ними заготовкой: такое действие также выполняется посредством специальной рукоятки рычажного типа.

Для эффективного использования зиговочного станка простейшего ручного типа требуются определенные навыки и сноровка, так как его оператору необходимо одновременно крутить рукоятку и удерживать обрабатываемую заготовку в требуемом положении, тем самым задействовав обе руки. Ручная зиговочная машина по причине невысокой мощности установленного на ней привода может использоваться для обработки листовых заготовок, толщина которых не превышает 1,5 мм.

Ручной зиговальный станок подходит для периодического использования в домашней мастерской

Более мощной, производительной, но и более дорогой по своей стоимости является зиговочная машина с электроприводом. Такие зиг машины правильнее всего относить к оборудованию электромеханического типа, так как в их конструкции присутствует и ручной механический привод, который обеспечивает сжатие листовой заготовки между рабочими роликами. За счет электрического привода такого оборудования происходит вращение рабочих роликов и, соответственно, вращательное движение обрабатываемой заготовки.

Включение и отключение электрического привода машины осуществляется посредством ножной педали, благодаря чему обе руки оператора всегда остаются свободными для выполнения манипуляций с обрабатываемой деталью. Наличие электрического привода, которым оснащены подобные зиговочные станки, как уже говорилось выше, значительно повышает их производительность, что дает возможность успешно применять эти машины для оснащения предприятий, производящих металлопродукцию крупными сериями. Кроме этого, мощность такого станка позволяет применять его для обработки заготовок из листового металла, толщина которого доходит до 5 мм.

Электромеханические зиговальные машины, как правило, могут оснащаться дополнительными приспособлениями для обработки заготовок сложной конфигурации

Зиговочные машины могут оснащаться и гидравлическим приводом, который еще больше увеличивает мощность оборудования. Технические возможности подобных машин позволяют успешно использовать их для обработки листового металла даже достаточно значительной толщины. Гидравлический привод зиговочного оборудования данного типа отвечает за прижим рабочих роликов к поверхности заготовки, а их вращение и, соответственно, движение обрабатываемой детали обеспечивает приводной механизм электрического типа. Несмотря на все преимущества, которыми отличаются гидравлические зиговочные машины, имеют они и недостатки: большие габаритные размеры и значительную массу, поэтому такое оборудование в основном используют крупные производственные предприятия.

Сферы применения оборудования для зиговки

Оборудование, предназначенное для выполнения зиговки, даже несмотря на то что название такой технологической операции знакомо преимущественно специалистам по металлообработке, активно используется в различных сферах деятельности. Зиговочные машины являются практически незаменимыми для изготовления элементов кровельных конструкций, в частности, для формирования их кромок.

Примеры элементов водостока, выполненных на зиговочном станке

Следует отметить, что в строительной сфере зиговочные станки нашли очень широкое применение. Используя такие машины, из листового металла, в частности, изготавливают следующие элементы строительных конструкций и коммуникационных систем: части водосточных и воздуховодных систем, изоляцию для теплотрасс и др. В строительной отрасли преимущественно используется зиговочное оборудование ручного типа, так как оно отличается небольшими габаритами и незначительным весом, не требует для своей работы подвода электричества и может применяться практически в любом месте.

Зиговочный станок также можно использовать для того, чтобы надежно соединить между собой цилиндрические заготовки, выполненные из тонколистового металла. Ролики для оснащения зиг машины такого типа при прохождении через них цилиндрической заготовки формируют на ней замки, при помощи которых и осуществляется соединение двух деталей.

Прокатка замка на колене воздуховода

При выполнении соединений с использованием замков, в отличие от сварки, на металлические детали не оказывается термическое воздействие, что исключает возможность их коробления. Кроме этого, такая машина, своими руками изготовить которую также можно, не требует для своего применения никаких дополнительных расходных материалов.

Чтобы расширить функциональные возможности, которыми обладает зиговочная, в том числе и ручная, машина, ее можно дооснастить дополнительными рабочими органами. Оснащенные таким образом машины можно использовать не только в качестве зиговочного, но также гибочного и профилирующего оборудования. Современные зиговочные станки промышленного назначения часто оснащаются автоматизированными системами управления, что повышает их производительность и точность выполняемых с их помощью технологических операций.

Специальные насадки позволяют делать фальцы для соединения тонкостенных труб

Как изготовить зиговочное оборудование своими руками

Приобретение серийного зиговочного станка даже ручного типа имеет смысл в том случае, если работа с листовым металлом входит в сферу вашей профессиональной деятельности. Во всех остальных случаях, если такое оборудование необходимо для выполнения несложных работ по дому, лучше изготовить его своими руками, тем более, что сделать это не так уж сложно. Что важно, подобная машина своими руками может быть выполнена из очень доступных и недорогих материалов.

Прежде чем приступать к самостоятельному изготовлению станка для зиговки, необходимо найти чертежи такого устройства, при этом за основу можно взять и серийное оборудование. Сделать это несложно, так как чертежи машин и даже видео-инструкции многие домашние умельцы выкладывают в интернет.

Схема зиговочного станка

Чертеж вала (верхний вал изготавливается без места под посадку ручки)

Чертеж корпуса вала

Станина зигмашины: высота 25 см, ширина определяется высотой коробки

Упорно-ограничительный щит: размеры 18х20 см, толщина 0,2-0,3 см. Боковые распорки приварены

Подходящую рукоятку можно подобрать отдельно, чтобы не заниматься самостоятельным изготовлением

Чертеж рабочих роликов станка

Чтобы собрать свой зиговочный аппарат (даже станок простейшего ручного типа) вам потребуется подготовить следующие конструктивные элементы машины:

• корпус устройства с защитным кожухом;
• кронштейн;
• хвостовик цилиндрической формы;
• два рабочих вала;
• стопорный болт;
• винт, оснащенный откидной ручкой;
• устройство пружинного типа;
• элементы зубчатой передачи;
• непосредственно сами ролики.

Самодельный зиговочный станок с ручным приводом

Крепление устройства осуществляется при помощи специального винта, при этом хвостовик механизма входит в чашечку кронштейна, вокруг которого корпус станка должен свободно проворачиваться. Фиксация корпуса устройства в определенном положении выполняется при помощи стопорного болта. За перемещение верхнего вала станка относительно нижнего отвечает пружинный механизм, приводящийся в действие посредством вращения рукоятки.

Для приведения во вращение рабочих роликов машины используется другая рукоятка, которая связана с рабочими валами посредством зубчатой передачи. Чтобы сделать работу оператора такого станка более безопасной, элементы его зубчатой передачи закрывают защитным кожухом. В интернете можно без особых проблем найти видео-ролики, в подробностях демонстрирующие процесс изготовления самодельного зиговочного оборудования.

Самодельная зиговочная машина с электроприводом

Процесс обработки заготовок из листового металла, выполняемой на зиговочной машине, с подробностями которого также можно ознакомиться по видео, выглядит следующим образом:

• на заготовку предварительно устанавливается упор, положение которого можно регулировать при помощи специальных винтов;
• обрабатываемый край детали устанавливается на нижний ролик;
• при помощи вращения рукоятки на край заготовки опускается второй ролик;
• вращая рукоятку станка, ролики и зажатую между ними деталь приводят в движение.

После того как требуемый результат обработки достигнут, для чего может потребоваться несколько циклов проворачивания заготовки, верхний ролик поднимается и готовое изделие извлекается из станка.

Работа зиговочного станка видео — Мастер Фломастер

Содержание

• 1 Как сделать зиговочный станок своими руками?
  • 1.1 Классификация устройств
  • 1.2 Конструктивные особенности и назначение
  • 1.3 Область применения
  • 1.4 Изготовление в домашних условиях
  • 1.5 Как работать на зиг-машине
• 2 Рекомендованные сообщения
• 3 Создайте аккаунт или войдите в него для комментирования
• 4 Создать аккаунт
• 5 Войти
  • 5.1 Сейчас на странице 0 пользователей
• 6 1 Что такое зиговочный станок?
• 7 2 Виды зигмашин – выбираем привод
• 8 3 Область применения зиговочного оборудования
• 9 4 Можно ли сделать зиговочную машину своими силами?

Видео-ролик: зиг-машина в работе

Как сделать зиговочный станок своими руками?

Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.

Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.

Классификация устройств

Большое количество современных зиговочных установок можно разделить по классам в соответствии с их наиболее важными показателями или конструктивными особенностями. Чаще всего такие станки разделяют в зависимости от типа привода:

1. Ручные – наиболее распространенный вариант зиговочного станка. Все рабочие механизмы данного станка приводятся в действие исключительно посредством применения физической силы его оператора. Например, в верхней части станка располагается специальная рукоятка, при помощи которой осуществляется прижим валиков с рабочими роликами. Ролики можно прокручивать вместе с зафиксированной между ними деталью. Для качественного применения станка данного типа от оператора требуются определенные навыки, поскольку для обработки детали необходимо одновременно использовать сразу несколько элементов управления. Максимальна толщина детали, с которой можно работать на данном станке составляет 15 мм.
2. Гидравлические – наиболее мощные зиговочные машины, но в то же время и наиболее дорогие. Технические характеристики таких станков позволяют работать с металлическими заготовками внушительной толщины. Гидравлика осуществляет качественный прижим роликов к заготовке и надежную ее фиксацию. В то же время прокручивание роликов и передвижение обрабатываемой заготовки осуществляется посредством проводного механизма электрического типа. Кроме высокой цены, есть у этих аппаратов и другой недостаток – серьезные габариты. Именно поэтому данные устройства чаще всего применяют на больших производствах.
3. Средним по мощности вариантом зиговочной машины считается аппарат с электрическим приводом. Такой станок стоит дороже, чем ручной, но значительно дешевле, чем гидравлический. Стоит отметить, что, кроме электрического привода, в данном станке присутствует и классический механический привод. Именно с его помощью фиксирую заготовку между роликами, которые вращаются уже благодаря приводу электрическому.

Активировать работу такого станка можно с помощью ножной педали. Таким образом, обе руки человека, который работает за этим станком, остаются свободными, что значительно облегчает процесс обработки заготовок. Характерной чертой такого типа станка является возможность его эффективного применения и в домашних мастерских, и на серьезных предприятиях.

Конструктивные особенности и назначение

Основную функцию станка – зиговку, которая являет собой процесс нанесения на металлическую заготовку специальных углублений, устройство может качественно выполнять благодаря особенной конструкции. Наличие зиговки на поверхности даже очень тонкого листового металла способно сделать его гораздо прочнее. Главное в этом случае правильно подобрать параметры углубления создаваемого устройством.

Кроме обычной зиговки, современные станки подобного типа способны выполнять и ряд других функций – резку, бортовку, создание рельефа на поверхности заготовки. Чем мощнее привод у станка, тем более сложную и качественную работу он способен выполнять. Несмотря на отличия в приводной системе, большинство зиговочных станков имеют сходное строение, в которое входят: нижний и верхний вал, ролики, основу, винт регулировки, рукоятку управления, шестерни.

Принцип работы зиговочного станка состоит из следующих ключевых моментов:

• Оператор размещает заготовку между двумя роликами станка.
• Валы машины фиксируют деталь.
• Затем валы приводятся в движение.
• В ходе вращения этих механизмов, закрепленная заготовка тоже начинает свое движение. Рабочие ролики обладают необходимыми выступами, которые углубляются металлическую заготовку на заданную глубину.

Область применения

Чаще всего зиговочные станки применяют в строительной сфере. Посредством такого аппарата можно изготовить целый ряд просто незаменимых конструкций: элементы воздуховодных систем, водосточные трубы, запчасти для теплотрасс. В этой сфере деятельности используют в основном ручные зиговочные станки. Они стоят относительно дешево, обладают небольшими габаритами. Кроме того, для их использования не надо подводить электричество.

При помощи зиговочных станков часто обрабатывают детали цилиндрической формы. Ролики такого станка во время прохождения через цилиндр делают на нем специальные замки, к которым и крепятся другие детали. Такой метод обработки оказывает меньшее отрицательное действие на заготовку, чем сварочный процесс. Еще одним преимуществом зиг-машины считают отсутствие необходимости в дополнительных расходных материалах.

Кроме того, классический зиговочный станок может быть усилен дополнительным оборудованием, которое значительно расширит его функциональные возможности. С помощью модифицированной зиг-машины можно выполнять гибку металла, его профилирование. Зиг-машины могут быть ручными и оснащенными автоматизированной системой управления.

Изготовление в домашних условиях

Если вы не желаете покупать заводскую зиговочную установку, то можно сделать ее своими руками. Такой вариант подойдет тем, кто работает с металлом в домашних мастерских и в ограниченных объемах. Для промышленных предприятий самостоятельно изготовленное оборудование лучше не использовать.

Одним из преимуществ самодельного станка является его простота и дешевизна в изготовлении. Все основные детали можно легко найти в своем хозяйстве или приобрести на рынке. Конечно, количество и характер деталей зависит от типа устройства, которое вы собрались сделать. Существует несколько вариантов производства зиг-машины в домашних условиях. Мы предлагаем один из них.

Для создания устройства вам следует подготовить следующие детали:

1. Кронштейн.
2. Рабочие валы (2 штуки).
3. Хвостовик цилиндра.
4. Корпус устройства.
5. Защитный кожух.
6. Устройство с пружиной.
7. Стопорный штырь.
8. Детали зубчатой передачи.
9. Винт с откидной рукояткой.
10. Ролики.

Закрепить устройство можно посредством специального винта, но сделать это следует таким образом, чтобы хвостовик механизма заходил в кронштейн. Корпус аппарата необходимо зафиксировать в одном положении с помощью стопорного штыря. С помощью рукоятки можно регулировать перемещение валов аппарата.

Ролики самодельной зиг-машины приводятся в действие при помощи другой рукоятки и посредством зубчато-ременной передачи. При создании собственного станка обязательно проследите за тем, чтобы элементы передачи были закрыты специальным кожухом.

Такой элемент строения обязательно сделает работу оператора более безопасной. Для детального ознакомления посмотрите соответствующие видео, в которых на просторах интернета нет недостатка.

Видео: ЗИГ машина самодельная ручная.

Как работать на зиг-машине

После того как выше устройство приобретено или сконструировано, можете приступать к обработке металла. Машина в использовании отличается простотой, но есть важные нюансы, о которых стоит рассказать дополнительно:

• Обрабатываемая деталь должна быть дополнительно закреплена посредством специального упора. Степень фиксации регулируется при помощи соответствующих винтов.
• Передней край заготовки следует вставить между роликами станка.
• Управление вторым роликом станка осуществляется посредством рукоятки.
• Ролики приводятся в движение при помощи специальной ручки (в станках с ручным приводом).

Для полноценной обработки детали может понадобиться несколько циклов. После того как необходимый результат будет достигнут, заготовку можно извлекать и рабочих узлов станка.

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

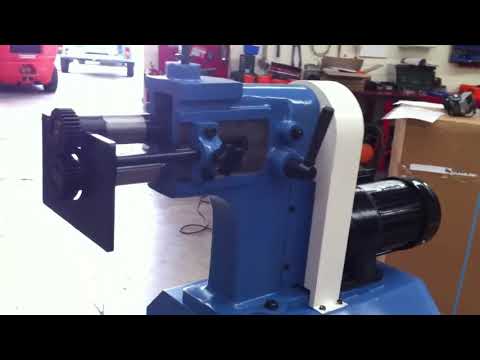

Зиговка не является каким-либо сложным технологическим процессом и довольно часто необходима при обработке листового металла. Мы рассмотрим, какой зиговочный станок лучше выбрать – ручной, с электроприводом или же гидравлический. А можно ли сделать его самостоятельно? Эту таинственную завесу мы также приоткроем.

1 Что такое зиговочный станок?

Прежде чем обсуждать оборудование, следует четко разобраться с тем, что же такое зиговка, и зачем она делается. Все предельно просто. Довольно часто мы сталкиваемся с такой ситуацией, когда деталям необходимо придать дополнительную прочность, и тогда на их поверхности делают специальные углубления или, как их еще принято называть, зиги полукруглой формы. Их размер полностью зависит от толщины металла, и найти эти значения можно без труда, воспользовавшись соответствующими справочниками.

Выполняют же эту операцию на специализированных машинах, которыми, собственно говоря, и являются зиговочные станки. Однако зачастую они имеют куда больший спектр действий. Ими можно выполнять целый ряд круговых операций с листовыми материалами, например, рифление, резку или отбортовку. Данное оборудование может быть двух типов: ручным и с электроприводом. Безусловно, последние являются более мощными и могут работать с материалами большей толщины. Но рассмотрим все по порядку.

Итак, конструкция практически всех зигмашин, независимо от того, какой привод на них установлен, практически одинаковая. Их главными элементами являются два вала, которые могут иметь горизонтальное, вертикальное либо наклонное расположение. На них, в свою очередь, и надевают формирующие ролики. Далее заготовку помещают между этими роликами и путем сведения валов зажимают ее. Валы с роликами вращаются в противоположные стороны, и в результате пластической деформации на поверхности заготовки образуются необходимые углубления.

2 Виды зигмашин – выбираем привод

Теперь более подробно рассмотрим приводы таких станков. Они, как говорилось выше, бывают ручными. В этом случае все понятно, уже исходя из названия. Абсолютно все операции осуществляются исключительно вручную. Так, валы прижимаются посредством специальной рукоятки, которая расположена в верхней части машины, да и прокручиваются они опять-таки путем вращения рукояти. Чтобы работать на таком оборудовании самостоятельно, необходимы определенные навыки, так как придется одновременно и фиксировать деталь в нужном положении, и крутить ручку. Максимальная толщина обрабатываемого металла на данных машинах не превышает 1,5 мм.

Следующий вид имеет электрический привод. Конечно, он более дорогостоящий, однако и работать с ним намного приятнее. Ведь валы вращаются благодаря мотору-редуктору, а не вручную, при этом с помощью частотного преобразователя можно даже регулировать скорость. Кроме того, такие машины имеют еще и педаль, нажатием на которую и осуществляется управление, так что руки остаются абсолютно свободными. Да и скорость обработки существенно быстрее. Так что значительно повышается выход продукции, и это делает такое оборудование востребованным на производстве, где объем работ достаточно велик. Плюс толщина обрабатываемого металла на таких станках может достигать 5 мм.

Привод может быть еще и гидравлическим, но такое оборудование является стационарным и применяется для работы с металлом достаточно большой толщины. Заготовки же в этом случае прижимаются посредством гидравлического привода.

3 Область применения зиговочного оборудования

Несмотря на то, что о данной операции мало кто слышал (не берем в рассчет жестянщиков и иных промышленников), зиговка очень часто встречается, просто мы не обращаем на это внимание. Так, например, без нее не обойтись при производстве кровли, так осуществляется формирование ее кромок, здесь в основном нашли свое применение ручные механизмы. Кроме того, они являются незаменимыми помощниками и в строительной области, с их помощью изготавливаются детали водосточных, а также воздуховодных систем, производят изоляцию теплотрасс, а все благодаря небольшим размерам таких механизмов и автономии, ведь им для работы не нужно электричество.

Также зиговочными станками возможно соединять цилиндрические заготовки, выполненные из тонколистового материала. Деталь по-прежнему зажимают между роликами и прокатывают, каждый тип роликов делает определенный замок. При этом подобный способ соединения имеет свои неоспоримые преимущества, если сравнивать с той же сваркой. Прежде всего, это отсутствие зоны термического влияния, что исключает вероятность возникновения напряжений и их следствий – коробления металла. К тому же, потратиться придется только лишь на саму установку и ролики для зиговочного станка, никаких расходных материалов не потребуется.

Современное оборудование оснащается еще дополнительными инструментами, что в значительной степени расширяет сферу деятельности. Теперь станки наделены функциями гибочных и профилирующих машин. Благодаря же автоматике, которая стала встречаться в некоторых моделях общего применения, в разы увеличивается производительность – компьютер запоминает действия оператора и потом воспроизводит их самостоятельно, без участия человека.

4 Можно ли сделать зиговочную машину своими силами?

В общем и целом, видно, что такое оборудование весьма востребовано и популярно в определенных сферах деятельности. Безусловно, посетив специализированные магазины, можно без труда заказать себе подобный станок, но это будет актуально, только если вы собираетесь стать профессиональным жестянщиком и зарабатывать этим на жизнь. Ну, а для домашнего использования вполне подойдет и установка, собранная самостоятельно.

Но чтобы сделать зиговочный станок своими руками, необходимо знать его конструкцию. Составными частями таких машин элементарного типа являются: корпус, кронштейн, цилиндрический хвостовик, стопорный болт, винт с откидной ручкой, два вала, пружинное устройство, кожух, зубчатая передача и ролики. От вида последних и будут зависеть выполняемые операции.

Хвостовик расположен в нижней части корпуса и входит в чашечку кронштейна. Сам же корпус легко поворачивается относительного этого кронштейна и фиксируется посредством стопорного болта. Машинку крепят с помощью специального винта. Поворачивая рукоятку зажима, оператор приводит в действие пружинное устройство и осуществляет передвижение верхнего вала относительно нижнего, приближая либо же удаляя его. Для того чтобы вращались ролики, необходимо крутить рукоятку, которая через зубчатую передачу перенаправляет вращательное движение валкам и, соответственно, роликам. Сверху зубчатого механизма надевается кожух.

Перед началом зиговки на деталь устанавливают упор, его регулировка, а также фиксация осуществляются специальными винтами. Затем поднимается валок, и вставляется край обрабатываемого элемента между роликами. Часто одного прохода недостаточно, пройтись по одной и той же траектории придется несколько раз, при заходе на каждый следующий круг следует подтягивать винт и прижимать верхний вал. После того, как вы достигли желаемого результата, верхний вал поднимается, и обработанную деталь снимают.

машина для изготовления бисера | Поиск в TikTok

TikTok

Загрузить

Для вас

Читать

heartxly.shop

heartxly

Любые цветовые комбинации, которые вы хотели бы увидеть? 👀🥰 #BeadWork #BeadEdJewelry #etsyshop #Beads #BeadThreader #Beadmaking #BeadMachine #SpinningBowl

566 Like. Видео TikTok от heartxly (@heartxly.shop): «Какие цветовые комбинации вы хотели бы увидеть? Пробуем нитевдеватель для бисера, чтобы сделать халяву 👀💖 | Какие цвета вы хотели бы видеть следующими? Разрешение на танец.

9519 просмотров|

Разрешение на танец — BTS

diywithpearlgeemstuds

Создание своими руками

Самостоятельное изготовление жемчуга с помощью машины для закрепки жемчуга. Простая сцепление！ 😘 😘no дыра- удара и шить. #diyfashion #reworkedclothes #foryou #tiktokmademebuyit #summertok

Видео в TikTok от DIY Creation (@diywithpearlgemstuds): «Сделай сам жемчуг с помощью машины для закрепки жемчуга. 😘#diy #beading #diydecor #upcycledfashion #diyclothes #diydecor #шитье #diyfashion #reworkedclothes #foryou #tiktokmademebuyit #summertok». Ленивое воскресенье.

2951 просмотр|

Ленивое воскресенье — Официальная звуковая студия

bavic_sewing_accessories

bavic_sewing_accessories

Расшивание бисером еще никогда не было таким простым!!! Станок для шитья бисером уже доступен по предзаказу! Время ожидания: 6 недель Очень проста в эксплуатации, стабильно работает и экономична! Он может фиксировать 2 мм, 2,5 мм и 4 мм бусины. Зафиксируйте свои хрустальные бусины, трубчатые бусины и жемчужные бусины с помощью этой замечательной машины. Только заинтересованные и готовые покупатели должны идти на контакт. WhatsApp/позвоните +2348034777707 или отправьте DM. #bavicsewingaccessories #beading #beadingtutorial #sewingmachine #industrialsewingmachine #sewing #embelishment

1.8K лайков, 36 комментариев. Видео TikTok от bavic_sewing_accessories (@bavic_sewing_accessories): «Вышивка бисером никогда не была такой простой!!! Машина для шитья бисером теперь доступна по предварительному заказу! Время ожидания: 6 недель Очень проста в эксплуатации, стабильная работа и экономична! и бусины 4 мм. Закрепите свои хрустальные бусины, бусины-трубочки и жемчужные бусины с помощью этой замечательной машины. Только заинтересованные и готовые покупатели должны обращаться. WhatsApp/звоните по телефону +23480347777707 или пишите в Директ. #bavicsewingaccessories #beading #beadingtutorial #sewingmachine #industrialsewingmachine #sewing #украшение». оригинальный звук.

50,1 тыс. просмотров|

оригинальный звук — bavic_sewing_accessories

opyoyi

Игрушка

Самодельный станок для бисероплетения для детей, добавляйте любые бусины!

Видео TikTok от Toy (@opyoyi): «Самодельная машинка для бисероплетения для детей, добавляйте любые бусины, какие хотите!». Пузырь.

10,1 тыс. просмотров|

Bubble — Official Sound Studio

браслет.tiktoks

sᴍᴀʟʟ ʙᴜsɪɴᴇss💋

Ответить на @juliaduhh_ Надеюсь, это помогло! #fyp #оригинал #браслеты #beadedjewelry #fyp #viral

1,2 тыс. лайков, 24 комментария. Видео TikTok от sᴍᴀʟʟ ʙᴜsɪɴᴇss💋 (@bracelet.tiktoks): «Ответ @juliaduhh_ Надеюсь, это помогло! #fyp #original #bracelets #beadedjewelry #fyp #viral». оригинальный звук.

23,9 тыс. просмотров|

оригинальный звук — sᴍᴀʟʟ ʙᴜsɪɴᴇss💋

адырхаев_фирмин

Адырхаев_фирмин

Бусино-машинка Будда самодельная #fyp #machinery #физический #tools

TikTok видео от Adyrkhaev_Firmin (@adyrkhaev_firmin): «Самодельная маленькая машина для бисера Будды #fyp #machinery #физические #инструменты». оригинальный звук.

256 просмотров|

оригинальный звук — Adyrkhaev_Firmin

_shaymcfarland

Shay McFarland

Запуск сайта 31 марта. Ссылка в моей биографии, чтобы подписаться на мою рассылку для получения обновлений ☺️ #smallbusiness #smallbusinesscheck #womenownedbusiness #blackownedbusiness #waistbeads #waistbeadtiktok #waistbeadbusiness #weightlosstracker #fyp #summertimefine #summer #summervibes #iykyk

Видео TikTok от Shay McFarland (@_shaymcfarland): «Веб-сайт запускается 31 марта. Ссылка в моей биографии, чтобы подписаться на мою рассылку обновлений ☺️ #лето #летнее настроение #iykyk». 10 из 10 рекомендую Я влюблена в свою новую бисерную машину. Это значительно ускоряет изготовление бусинок на талии.
На Амазоне всего за 30 долларов. ОГРАНИЧИВАЕТ НЕБО.

994 просмотра|

LIMITS THE SKY — Mpax

opyoyi

Игрушка

Браслет из кристаллов своими руками

282 лайков, 5 комментариев. Видео TikTok от Toy (@opyoyi): «Браслет из кристаллов своими руками». Незнакомец.

8009 просмотров|

Stranger — Official Sound Studio

Relaxclips98

Relax Clips

Процесс изготовления шариков для стирки #manufacturing #factoryprocess #fyp #foryou 0003 #ForyUpage #Machine #Making #Machinery #Factory #Relax #work #Cool #TechNology #Amazing #RALAX3 #Technolog #OddlySatisOring #Satisfing #SatisfyingVideo #viral #FYP シ

Tiktok Video от RELULCLIPS (@RELULCLIPS98): изготовление #машины #фабрика #расслабление #работа #крутые #технологии #потрясающие #расслабляющие #инструменты #странноудовлетворяющие #удовлетворяющие #удовлетворяющиевидео #вирусные #fypシ».
