Виды анкерных болтов и как ими правильно пользоваться: Анкер по дереву, виды анкерных болтов и технология крепления: фото и виде инструкция

Содержание

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Анкер относится к группе специальных крепежных приспособлений, которые активно используются в строительстве объектов различного назначения.

Крепеж получил свое название от немецкого «Anker», что в переводе значит «Якорь». И это не зря, поскольку он способен справиться с такими задачами, которые не под силу другим типам крепежных элементов: болтам, винтам, саморезам и даже дюбелям.

Конструктивно анкер состоит из двух частей: центрального резьбового ствола с гайкой либо шестигранным оголовком и распорной гильзы (см. фото).

Анкера используются при работе с твердыми материалами. К ним относятся: тяжелый и легкий бетон, натуральные и искусственные камни, полнотелый кирпич.

Сфера применения анкерных устройств в строительстве связана с креплением тяжелых узлов и конструкций к плотной основе, а также при производстве ремонтных и реконструкционных работ.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Установка анкерных болтов

Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке. Подробнее про монтаж анкерных болтов читайте здесь.

Укладка ондулина своими руками. Об этом рассказано тут. А здесь статья о том, как покрыть крышу рубероидом.

В этом разделе много познавательных статей про фундамент для вашего дома.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Анкер регулировочный по высоте

Такой вид крепежа востребован там, где сочетание конструкций из разных материалов предполагает разные характеристики усадки. За счёт двух стальных площадок на резьбовом стержне, гаек и шайб он позволяет урегулировать горизонтальное положение конструкции относительно основания.

Регулировочные анкеры могут различаться величиной площадок, размером анкер-шпильки, весом и ценой. Материал для такого анкерного болта — легированная сталь с оцинковкой поверхности.

Подробнее об анкере регулировочном по высоте читайте в специальной статье.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Советы по выбору и установке

Какой анкер лучше для бетона, зависит от плотности материала основания и проектной нагрузки на крепёж. Неправильный подбор – это риск разрушения соединения. Возможно как разрушение самого основания, так и изгиб либо вырыв анкера. Последствия в виде снесённой ветром крыши, обрушившейся фасадной отделки или упавшего кухонного шкафа несоизмеримы со стоимостью даже самых дорогих метизов.

При наличии проектной документации необходимо строго следовать её указаниям и использовать крепёж рекомендованных марок. В маркировке зашифрованы такие параметры, как диаметр резьбы или втулки анкера, его длина, диаметр бура для изготовления установочного отверстия, максимальная толщина прикрепляемого элемента.

При отсутствии проекта крепёж выбирают по техническим характеристикам, указываемым производителями в таблице основных параметров. Эти таблицы составляются на основании испытаний и содержат в себе такие сведения, как минимальная вырывающая сила, максимальный крутящий момент при анкеровке, допустимый изгибающий момент.

Сводная таблица параметров для распорных анкеров Источник krep54plus. ru

Основное правило при выборе: чем меньше плотность материала, тем больше должна быть площадь распора. И чем тяжелее прикрепляемая конструкция, тем более мощный нужен крепёж. Например, короткие забивные анкеры можно применять только для твёрдого бетона.

Определённые правила существуют и для выбора расстояния между точками крепления. Оно должно быть не меньше, чем 4 длины анкера, а при монтаже у края бетонного основания – не меньше двух его длин.

Но в реальности соблюдать эти рекомендации получается не всегда. Например, расстояние между монтажными отверстиями в кронштейнах для подвешивания телевизоров и другой бытовой техники обычно небольшое. А иногда крепить детали приходится близко к внешнему углу стены.

В таких случаях рекомендуется выбирать двухлепестковые распорные анкеры и располагать их в отверстии так, чтобы при расклинивании они создавали нагрузку вверх и вниз, а не по направлению друг к другу или к краю основания.

Правильное положение анкера при небольшом шаге между точками крепления по горизонтали Источник krepezhinfo. ru

Для химических анкеров таких ограничений не существует – они не ослабляют структуру материала, а наоборот, делают её более прочной.

Классификации

По срокам эксплуатации выделяются анкеры:

Постоянные.

Временные.

По размерам крепежные элементы разделяются на:

Малые (длиной до 5,5 см и диаметром до 0,8 мм).
Средние (длиной до 12 см и диаметром до 1,2 см).
Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

Для плотных бетонных, кирпичных или каменных материалов.
Для пустотелых кирпичных и бетонных оснований.
Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Механические

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Химические

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.
Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

Клиновые.
Распорные.
Забивные.
Винтовые.

Втулочные.
Разжимные.
Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Маркировка

Для того, чтобы определиться с выбором тех или иных анкеров для бетона, размеров, можно рассмотреть маркировку изделий. Допустимая нагрузка указывается в сертификатах на изделия, а на ценниках — физические параметры, которые нужно соблюдать при использовании крепежа. Расшифровка на примере продукта М8 10/35*90 выглядит так:

М8 — диаметр резьбы, нанесенной на стержень болта или шпильки;
10 — диаметр посадочного места и сверла для его высверливания;
35 — допустимая толщина закрепляемой конструкции;
90 — минимальная величина углубления отверстия под якорный фиксатор.

Сверло по бетону Источник www.texnik52.ru
Размеры анкерных болтов по бетону различаются в зависимости от назначения. Так, для бытовых нужд достаточно ограничиться диаметром в 12 мм, а длиной 20 см. Для тяжелых конструкций параметры увеличивают до 20 мм и 35 см соответственно. Это говорит о том, что толщина для закрепляемых конструкций может быть равной 1,5-6 см, а для несущего основания — 5-30 см.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Анкер забивной

Конструктивное исполнение анкера забивного включает следующие компоненты:

металлическая втулка с прорезями;
распорный элемент. Он находится внутри еще одной втулки.

Внутренняя резьба выполнена в форме конуса. Технологические прорези необходимы для образования лепестков, которые во время забивания в анкер распорного компонента выполняют функцию распорок. Именно они удерживают данный крепеж в отверстии во время эксплуатации.

Технические характеристики наиболее ходовых номенклатурных позиций анкера забивного представлены в таблице. Единица измерения – миллиметры.

Размер	M20/25×80	M16/20×65	M12/16×50	M10/12×40	M8/10×30	M6/8×25
Длина анкера	80,0	65,0	50,0	40,0	30,0	25,0
Глубина ввинчивания	20…33	16…25	12…19	10…15	8…13	6…11
Диаметр отверстия	25	20	16	12	10	8
Длина резьбы	33	25	19	15	13	11
Метрическая резьба	M20	M16	M12	M10	M8	M6

Глубина анкеровки равна длине изделия.

Характеристики сопротивляемости анкера забивного указаны ниже.

Типоразмер	Бетон B20 без трещин
	Расчетное усилие
	на срез, кН	На вырыв, кН
M20	33,6	24,0
M16	21,1	7,6
M12	12,3	9,9
M10	6,9	7,1
M8	5,5	4,6
M6	4,1	3,0

Установка данного изделия осуществляется методом предварительного монтажа.

Химические

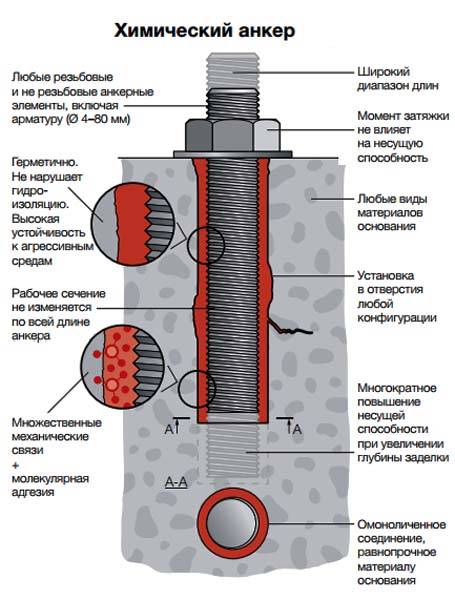

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

Коротко о главном

Анкерный болт по бетону предназначен для фиксации тяжелых конструкций и оборудования.

Механические анкера различаются по строению. Они могут быть забивными, распорными, клиновыми, раздвижными и рамными. Применяются они для работы с плотными или пористыми основаниями.

Химические анкера бывают ампульными или инъекционными. Первые имеют стеклянный дюбель и небольшое количество жидкой массы. Подходят для монолитного бетона. Вторые актуальны для любого основания, так как смолистое клейкое вещество заполняет практически все пространство посадочного места пока не начнет затвердевать.

Определиться с выбором анкеров по размеру позволит маркировка, по несущей способности — сопроводительная документация.

Оценок 0

Прочитать позже

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Крепеж для полых материалов

Двухраспорные анкера – металлоизделия, состоящие из стальных втулок, надетых на шпильку. При затягивании гайки на внешней стороне, втулки, находящиеся внутри расходятся, гильза деформируется по всей поверхности, т. к. втулки расходятся в разных распорных зонах, что обеспечивает надежную фиксацию в стене, анкера такого типа практически невозможно извлечь после установки.

Анкера «Бабочки» с механизмом распора подходят для легких конструкций, ими крепятся детали интерьера (картины, бра, полки) к плоским материалам не тоньше 10 мм (гипсокартон, ДСП, фанера).

«Крылья» анкера раскрываются и плотно фиксируются на обратной стороне материала, Надежность узла, зависит от основы, в которую вкручивается анкер.

При выборе анкерных изделий необходимо учитывать: особенности материала как анкера, так и базовой поверхности, вес фиксируемого оборудования, принципы установки и конечно запастись необходимым инструментом.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
Пассивные — прикрепляются за счет фиксирующего цемента.
Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Анкерный болт. Установка, принцип работы.

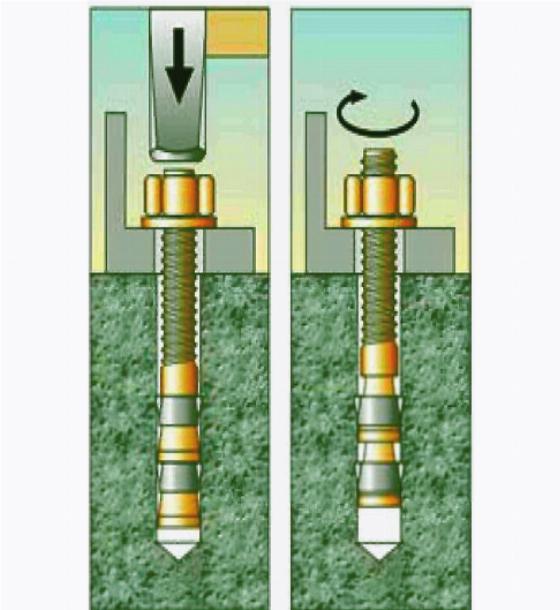

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Установка анкерных болтов в фундамент при бетонировании

Анкерный болт – прочный крепежный элемент, который активно используют при возведении фундамента. Анкерные болты актуальны не только в работе при обеспечении надежных соединений, но и при возведении сложных конструкций, обладающих большими габаритами и весом.

Универсальный мощный анкерный болт подходит для работы с бетонными основаниями. В зависимости от типа детали определяют и сферу его применения. Определенные модификации производят для крепления в пористых материалах, отличающихся непрочной внутренней структурой.

Выделяют несколько разновидностей анкерных болтов по особенностям конструкции:

Составные болты. По своей структуре они имеют две части, которые соединены между собой муфтой. В процессе монтажа крепежной системы в фундамент нижняя часть болта уходит в бетонную поверхность, а верхняя остается снаружи для вкручивания в муфту.
Изогнутые болты. Визуально они имеют форму крюка. В случае с фундаментными работами их сначала крепят к железобетонному основанию, после чего заливают бетонным раствором.
Прямые анкерные болты. Монтируют в уже застывший бетон. Для этого с помощью перфоратора проделывают отверстие в фундаменте, а затем устанавливают болт. Для надежной фиксации используют эпоксидный гель.
Болты анкерной плитой. Устанавливают перед заливкой бетонного раствора. Особенность конструкции болта в том, что он в нем есть металлическая пластина. Ее крепят с помощью сварки.
Болты с коническим концом анкерные. Крепеж монтируют уже после бетонирования. Надежная фиксация обеспечена за счет разжимной цанги. Конструктивный элемент позволяет использовать болты с коническим концом для крепежа мебели, сантехники.
Съемные болты. Этап монтажа проходит в два этапа. Нижняя обойма устанавливается в фундамент. А шпилька с резьбой монтируется уже после бетонирования.

Фундаментные анкерные болты по своему строению, выдерживаемым нагрузкам, материалу способны обеспечить надежное соединение. Все производители тестируют изделия на выдерживаемые нагрузки и эксплуатацию в условиях воздействия потенциальных внешних факторов. Стандарты производства болтов указаны по ГОСТу. Все болты должны иметь маркировку, согласно которой можно определить их технические особенности, сферу применения и условия окружающей среды.

Установка анкерных болтов в фундамент: пошаговая инструкция

Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:

Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.
Упор. Анкерный прочный болт самостоятельно компенсирует нагрузки.
Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.

Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.

Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.

Процесс установки фундаментного болта включает несколько этапов:

Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.
Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе определяют местах фиксации болтов.
Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.
При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.
Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Из чего изготавливают анкерные болты для фундаментных работ?

Учитывая нагрузки и функции, которые возлагают на анкерные болты, крепежи изготавливают из высокопрочных материалов. Преимущественно выбирают сталь. Также производители предлагают ее разновидности для повышенной стойкости к перепадам температур, осадкам. Дополнительно болты проходят термическую обработку. Благодаря этому удается снизить вероятность разрыва соединения.

В зависимости от конструкции болта, выдерживаемых нагрузок, производителя отличается и стоимость крепежных изделий. При покупке фундаментных болтов важно убедиться, что они соответствуют стандартам ГОСТа и прошли все необходимые тестирования. Только после контроля качества детали можно применять для фундаментных работ.

Фундаментные болты считаются долговечными и надежными. Из-за высокого спроса на высокопрочные болты выпускают различные виды крепежных систем, отличающиеся между собой функциями.

Анкер фундаментный крепится к опоре конструкции или элементами стен. В промышленных цехах с их помощью монтируют массивное оборудование.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Виды анкерных болтов

Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.

Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см. По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.
Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.
Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.
Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.
Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.

Основные виды изделий

Изделие имеет разные конструктивные приспособления, помимо резьбы с одного края. Конец анкера может быть изогнутым или прямым.

Различают разновидности:

изогнутые с двумя гайками и шайбой;
фундаментный болт с анкерной плитой;
анкер составного сечения;
съемный вид;
прямого типа с двумя гайкам и шайбами;
с коническим окончанием.

По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.

Изогнутые

Разновидность имеет окончание в виде крюка вместо резьбового участка. Изделия выпускаются до 180 мм и ставятся в железобетонных основаниях. Крючок обеспечивает комфорт при навеске предметов, на вертикальное ограждение.

Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость.

Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.

Составные

Крепеж состоит из анкерной плиты и стержня, который соединяется муфтой со штырем. Закрепить шпильку в бетоне можно с помощью резьбы, на которую накручивается гайка, чтобы стянуть крупные строительные элементы или части оборудования. Шпильки достигают несколько метров в длину.

Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.

Съемные

Анкерное окончание монолитно заделывается в кирпич или бетон, а в него ввинчивается болт, который может демонтироваться из отверстия при необходимости. Распорные анкеры применяются в отделочных, ремонтных работах, состоят из клина и распорной цанги. Эффективность работы зависит от разновидности материала заделки и глубины анкеровки фундаментных болтов.

Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.

Прямые

Выглядят как металлические штыри с резьбой на одном торце. Монтируются в монолитные участки одновременно с укладкой бетона или вклеиваются в готовое основание. По нормам прямые анкеры не должны превышать 140 см.

Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:

стальной обоймы или из иного прочного материала;
резьбового штыря, вкручивающегося в кассету.

Прямые метизы используют в строительстве, ими крепят предметы разной массивности, легкие конструктивы, фиксируют коммуникации, бытовые приборы и промышленное оборудование. Прямые анкеры не ставятся в слабом бетоне или кирпиче с трещинами и другими минимальными разрушениями.

С анкерной плитой

Болты выпускают в виде стержня с метрической резьбой, на одной стороне которого крепится плита с помощью шайб и гаек. Опорный элемент предназначается для крепкой фиксации в бетоне. Такие крепежи производятся длиной до 5 м, изготавливают из сталей высокой прочности марок 09Г2с, 20, 40Х, 35.

Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор. При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции. Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.

Правила монтажа анкерных болтов

Существует два способа монтажа – в мокрый бетон и в фундамент после того, как бетон застынет. В обоих случаях важно грамотно разметить места установки болтов. Эксперты выделяют несколько базовых правил установки анкерных крепежей, которые обязательно нужно учитывать.

фундаментные болты, по стандартам ГОСТ, типа 1.2 с анкерной основой лучше монтировать до момента затвердения бетона. То есть, применяется технология установки в мокрый бетон. До момента затвердения вы должны зафиксировать анкер по правилам;
болты с маркировкой 1.2 подходят для установки в прочный фундамент после затвердения бетона. После монтажа их дополнительно укрепляют раствором аналогичного состава. По факту, бетонная смесь для изготовления фундамента и закрепляющая должны быть одного вида;
анкерный болт с расширением нижней части монтируют только в предварительно образованные отверстия. По диаметру лазейка должны соответствовать стержню;
допустимо только вертикальное расположение стержня;
расстояние между анкерными стальными болтами рассчитывается по формуле: глубина отверстия Х 2;
при фундаментных работах болты крепят посредине ленточного основания;
не рекомендуют использовать крепежные болты такого типа под перегородки.

Болты для фундамента изготавливают в виде прута с резьбой на одном конце и загибом на другом. За счет последнего удается получить соединение. Анкерные болты подходят для прочных строительных материалов. Для пористых поверхностей выпускают отдельные модификации с двумя втулками.

Преимущественно фундаментные болты выдерживают температурные «качели» от -50 до +50. Если же вы планируете монтировать их в температурных условиях, выходящих за эти рамки, нужно дополнительно учитывать особенности фундамента. По размеру конструкции, ее материала определяют наиболее подходящий тип анкерного болта.

Наиболее сложным этапом установки фундаментных мощных болтов является бурение в ограниченном пространстве. Если квадратура свободного места позволяет, можно использовать перфоратор. Для более ограниченного пространства требуется сверло под прямым углом. Обычно это занимает немного больше времени.

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них. При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе.

Комплектация по ГОСТу

ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.

Что касается требований комплектации, крепеж должен состоять из следующих частей:

основной стержень;
анкерная арматура;
плитка и втулка;
муфта и шайба;
зажимная цинга;
гайка;
труба.

Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.

Преимущества и недостатки фундаментных болтов

Если вы намерены использовать анкерные болты для монтажа массивных конструкций, оцените их плюсы:

выдерживают большие нагрузки. Предельные показатели рассчитываются с учетом веса конструкции и особенностей фундаментного основания;
изобилие видов, которые отличаются между собой конструкцией. В зависимости от поставленных задач можно подобрать качественные крепежи с гарантированной долговечностью эксплуатации;
предусмотрено 2 вида монтажа (описывали выше). За счет этого устанавливать болты удобно не только во время бетонирования, но и после, уже на готовый фундамент;
используют надежный материал – высокопрочная сталь с возможностью оцинковки.

К недостаткам относят следующие характеристики крепежа:

ограниченная область применения. Фундаментные болты используют для монтажа конструкций к бетонным основаниям, из природного камня или кирпича;
для работы с анкерами нужен определенный опыт, грамотный расчет расстояния и изучение особенностей фундамента.

Условия эксплуатации болтов в ходе бетонирования

По специфике эксплуатации различают расчетные и конструктивные болты фундаментные. В первом случае анкер распределяет нагрузку и передает ее фундаменту. В конструктивных крепежах главной задачей становиться стабильность работы механизмов. То есть, болт предотвращает конструкцию от сдвигов, смещения и деформации.

В соответствии с методом установки фундаментных болтов классифицируют на:

устанавливаемые до затвердения бетонного раствора. Это наиболее распространенный способ монтажа;
путем сверления отверстия в готовый фундамент. Метод актуален для распорных болтов и прямых. Просверливается отверстие с расчетом диаметра крепежа, куда затем монтируется анкерный болт. Такой способ не подходит для соединения крепежей при возведении высоток. Они не смогут выдержать ветровую нагрузку.

Фундаментные анкерные болты можно использовать для монтажа к прочным основаниям. Поэтому, предварительно важна оценка качества фундамента. Например, в пустотелый кирпич устанавливать анкерные болты запрещено.

Область применения болтов:

для крепления промышленного оборудования. Это могут быть станки, технические агрегаты, прессовые машины и другие;
реконструкция фундамента. Для его укрепления понадобится параллельно со старыми болтами монтировать новые;
установка надежных болтов для укрепления цоколя;
крепление навесного оборудования (бытовое назначение).

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
Изделия типа 1. 2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Назначение фундаментного анкера

В фундаментных работах анкерный болт играет роль фиксатора. Нижняя его часть крепится в основание, а верхняя с помощью резьбы соединяется с самим фундаментом. Анкерные болты отлично зарекомендовали себя при строительстве быстровозводимых сооружений и монтаже массивного оборудования.

Свойства крепежей:

надежная фиксация стержня в фундаменте;
установка прочных болтов до того, как вы зальете бетонный раствор;
гарантия долговечности при монтажных работах.

Только при грамотном выборе установки болта можно рассчитывать на его преимущества. Чтобы сориентироваться в локации и правильно рассчитать положение крепежей, лучше исходить из проектировки объекта. Берется во внимание информация о несущих конструкциях. Только под ними можно монтировать анкера.

Способы восстановления фундаментных болтов

Существует несколько вариантов восстановления целостности анкерных болтов, если в результате неправильного расчета нагрузки они деформировались, поддались воздействию коррозии.

Ремонт существующих анкерных болтов. Соединенные с фундаментом анкерные болты могут быть отремонтированы с использованием механических муфт или удлинителей сварочного штифта. В этих случаях нужно заменить резьбу анкеров. Ремонт может увеличить срок эксплуатации, если правильно установить причину негативных последствий.
Перемещение. Болты опускаются в колодцы. После настройки положения их выравнивают, пропуская через отверстие в опорной части оборудования. Затем фиксируют гайками. Одним из основных недостатков при перемещении анкерных болтов являются возможные препятствия, вызванные сборкой арматуры.
Замена болта. Чаще всего лучшей альтернативой является полное удаление и замена крепежей. В процессе устанавливают новые анкерные болты в то же место, где и были прежние болты. В этом случае крепления могут быть длиннее с большим диаметром. За счет этого они могут выдерживать более серьезные нагрузки.

Перед проектированием работ с использованием фундаментных болтов, необходимо убедиться в их качестве. Производитель обязан предоставить подтверждения тестирований и соответствия ГОСТу. Поскольку крепежные системы применяются в условиях установки массивных конструкций, ошибки при монтаже недопустимы. Помимо оценки самих крепежных элементов не забывайте и об исследовании самого фундамента.

Как устанавливаются анкерные болты

Установка анкерных болтов в фундамент может осуществляться различными способами. Рассмотрим некоторые виды монтажа.

При установке металлических конструкций, соединительные элементы обычно монтируются в бетонное основание до заливки бетона. После того, как был собран арматурный каркас, производится крепление анкерных болтов.

Для этого можно использовать сварку или связку с помощью проволоки. При этом нужно следить за их вертикальностью, соблюдать необходимые расстояния между соединительными элементами и высоту над поверхностью заливки.

После фиксации изделий, верхняя резьбовая часть закрывается обычным полиэтиленом. Это необходимо для защиты резьбы от попадания бетонного раствора.

Приступать к окончательному монтажу металлических конструкций можно лишь после того, как бетон достигнет необходимой прочности.

При более простом варианте соединительные элементы устанавливаются в недавно залитый бетонный раствор. Во время установки следует контролировать уровень погружения и вертикальность изделий.

Для установки прямого анкера, в фундаментном основании бурятся отверстия определённых диаметров. Далее отверстия продуваются и очищаются от оставшихся загрязнений.

В них размещаются анкерные болты прямого типа. Образовавшиеся пустоты заполняются при помощи специального клеевого состава.

При монтаже конусных изделий, предварительно также сверлятся отверстия. В них вставляются соединительные элементы.

Далее гайка на шпильке затягивается до того момента, пока не произойдёт фиксация разжимной цанги в бетонном покрытии.

При выборе определённой конструкции соединения следует рассчитать величину будущей нагрузки. Нельзя экономить, покупая соединительные элементы меньших диаметров.

Лучше использовать продукцию надёжных производителей, давно зарекомендовавших себя в этом сегменте.

типов бетонных анкеров | Как и когда их использовать

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне. И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне. Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., включая бетон.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта. Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Типы нагрузок на бетонные анкеры

Бетонные анкеры предназначены для поддержки различных типов нагрузки и различных степеней давления. Понимание типа нагрузки, которая будет воздействовать на анкер, и ее величины важно при выборе правильного варианта использования.

Совет для профессионалов: Имейте в виду, что если вы выбираете анкер для чего-то, например, для строительства дома, крепления сарая или в любом другом месте, где важна безопасность, вы должны позволить архитектору, производителю или инженеру выбрать лучший бетонный анкер для вашего бетона. приложение. Я бы выбрал ваш собственный только тогда, когда безопасность не имеет значения.

Тип нагрузки зависит от направления давления на анкер. Например, если вес тянет за якорь, это другой тип нагрузки, чем если бы он давил на его сторону.

При выборе анкеров для бетона учитывайте как тип нагрузки, так и вес, который может выдержать анкер. Иногда это упрощается, потому что на этикетке часто указываются пределы веса якоря. Однако, когда вы покупаете их по отдельности, определить их гораздо сложнее. Здесь пригодится хороший набор чертежей.

Прочность на сдвиг описывает величину силы, которую вес объекта оказывает на анкерную сторону. Это обычное дело при подвешивании картины или использовании болта бухгалтерской книги.
Прочность на растяжение — это сила, необходимая для вытаскивания анкера из бетона. Это важно при креплении сарая к бетонному фундаменту.
Статическая прочность важна для объектов, которые никогда не двигаются и всегда оказывают одинаковое давление.
Динамическая прочность используется для защиты движущихся или вибрирующих объектов.
Ударная прочность необходима при внезапном увеличении веса.

Обзор анкеров для бетона

Ниже приведен краткий обзор наиболее распространенных типов анкеров для бетона и способов их использования. Мы рассмотрим более подробно позже в этой статье. Имейте в виду, что перед тем, как закрепить анкеры, сначала просверливается направляющее отверстие. Обычно это делается с помощью перфоратора и сверла по камню.

К распространенным типам анкеров для бетона относятся:

Анкеры с молотком: Они устанавливаются с помощью молотка.
Шурупы по бетону: Это шурупы, специально предназначенные для крепления бетона. Сначала сверлится пилотный дом, который немного меньше шурупа. Затем устанавливается шуруп, которым завершается сверление отверстия. Это обеспечивает плотный захват.
Защитные экраны:
Анкер ходового винта:
Пластиковый дюбель:
Анкерные болты:

Типы анкеров для кирпичной кладки и бетона считаются легкими, средними или тяжелыми в зависимости от того, какой вес они могут выдержать.

Легкие анкеры лучше всего подходят для настенных подвесок весом до 50 фунтов.

Анкеры средней нагрузки

лучше всего подходят для настенных подвесок весом до 200 фунтов.

Анкеры для тяжелых условий эксплуатации

лучше всего подходят для структурных нужд и настенных ковров весом более 200 фунтов.

Всегда консультируйтесь с архитектором, инженером или изготовителем при использовании анкеров для бетона в конструкции или там, где важна безопасность.

Работа с анкерами для бетона

Установка анкеров для бетона не так уж сложна. Но сверление бетона может быть затруднено, если у вас нет подходящих инструментов. Бетон твердый и плотный, особенно если это бетон с высоким пси и большим количеством камня. Размер и плотность камней могут сильно различаться от партии к партии, и невозможно точно узнать, где находятся камни. Если вы когда-нибудь просверливали бетон и натыкались на твердый камень, вы знаете, насколько это сложно.

Для бетонных анкеров необходимо сначала просверлить пилотное отверстие. Лучший способ сверлить бетон – это использовать хороший перфоратор и новую коронку. С этими двумя вещами это обычно довольно легко сделать. С правильными инструментами и битами даже камни, как правило, не проблема.

Попробуйте использовать воду, сжатый воздух или воздуходувку, чтобы охладить долото и уменьшить количество пыли.

Всегда надевайте маску при сверлении бетона, так как пыль может быть вредной.

При установке бетонных анкеров используйте перфоратор.
При использовании анкеров для бетона вам нужно будет просверлить пилотное отверстие, так что запаситесь хорошим сверлом.
Используйте баллончик со сжатым воздухом, грушу или воду для очистки от пыли.
Купите биту нужного размера и получите одну или две запасные.
Используйте химические анкеры или анкеры с пороховым приводом при работе с чрезвычайно тяжелыми объектами, которые требуют промышленной фиксации. Как правило, они предназначены только для профессионалов.

Лучший бетонный анкер для вашего проекта зависит от материала, в котором вы сверлите, веса объекта и типа силы.

Анкеры для легких и средних нагрузок подходят для большинства проектов «сделай сам», например, для подвешивания картин. Для тяжелых объектов используйте усиленный анкер.

Что делают бетонные анкеры?

Анкеры для бетона соединяют бетон с другими объектами, такими как дерево, металл, пластик, машины и даже бетон.

Бетон — отличный материал для фундамента. Он очень прочный, плотный, с ним легко работать, он доступен по цене и устойчив к атмосферным воздействиям. Почти каждый дом или большое сооружение, построенное в наши дни, использует бетон где-то в своем фундаменте, например, в фундаментах. Но как закрепить дом или другую постройку на бетоне? Бетонный анкер.

В следующий раз, когда будете проезжать мимо фонарного столба, обратите внимание, как его основание прикручено к бетонному основанию. То же самое можно сказать о мостах, зданиях, больших вывесках и почти любой другой конструкции. Если вы хотите построить что-то устойчивое и надежное, то использование бетонного фундамента с анкерами может стать отличным решением.

Анкеры для бетона также находят широкое применение в быту.

Легкие бетонные анкеры отлично подходят для подвешивания картин, вешалок для полотенец, дверей и других объектов весом менее 50 фунтов (22,7 кг) к бетонным стенам.
Бетонные анкеры для средних нагрузок могут выдерживать вес до 200 фунтов (90,7 кг). Они полезны для крепления более тяжелых предметов, например, телевизора.
Тяжелые бетонные анкеры предназначены в основном для строительства. Они могут выдерживать вес более 200 фунтов (90,7 кг). Вы можете использовать усиленные анкеры для соединения бетона практически с любым другим материалом. Они распространены при строительстве дома. Анкеры привязывают дом к его бетонному фундаменту. Если вы просто построили дом на бетоне, не закрепив его, сильный шторм или наводнение могут опрокинуть его или оторвать от фундамента.

Таким образом, бетонные анкеры крепят другой объект к бетону. Чаще всего они используются для проектов «сделай сам» по дому, например, для подвешивания картины или телевизора к цементной стене.

Какой тип анкера для бетона лучше?

Анкеры для бетона бывают различных форм, размеров и конструкций. Каждый предназначался для другого приложения.

Анкеры

предназначены для сопротивления различным видам силы и различным величинам. Убедитесь, что вы покупаете правильный якорь для вашего приложения. Как правило, можно делать больше, чем вам нужно, но я бы не стал делать меньше, иначе вы рискуете потерпеть неудачу.

Выберите анкер подходящего размера и типа для своего проекта, чтобы все, что вы закрепляете, было прочным и надежным. Я видел, как низкорослые анкеры вырываются прямо из бетонной стены, что может повредить не только стену, но и объект, который вы подвешиваете.

Также убедитесь, что вы правильно установили анкеры. Я также видел, как анкеры, которые были правильно подобраны, терпели неудачу из-за неправильной установки. Как правило, это происходит из-за слишком большого диаметра направляющего отверстия для анкера, который не обеспечивает плотную посадку.

Типы анкеров для бетона

Анкеры для бетона бывают двух основных форм: залитые на месте и установленные на столбе. вот описание каждого.

Залитые анкеры

Залитые анкеры устанавливаются во влажный бетон, например, в фундамент или стену фундамента. Они постоянно фиксируют анкер в поверхности бетона, что делает их чрезвычайно прочными.

Этот тип анкера отличается долговечностью и обычно может выдерживать очень большие нагрузки. Литье на месте обычно используется для строительства и крепления больших конструкций или объектов. Стяжки, которые крепят дом к его фундаменту, обычно отливаются на месте. Когда анкер устанавливается прямо в мокрый бетон, бетон плотно прилипает и высыхает без необходимости в пилотном отверстии. Это дает якорю гораздо более плотную посадку, чем можно было бы достичь в противном случае.

Поскольку они такие прочные, они отлично подходят для структурных работ. Крепление тяжелых предметов к бетону или присоединение бетонных плит к конструкционным материалам, таким как балки, стены и фундаменты, выполняется с помощью залитых на месте анкеров.

Поскольку монолитные бетонные анкеры должны быть установлены, когда бетон влажный, их размер, тип, расстояние и конструкция обычно указываются на чертежах. Обычно это определяется архитектором или инженером.

Анкеры для постустановки

Анкеры, устанавливаемые после монтажа, обычно не так надежны, как анкеры, залитые на месте, потому что они устанавливаются после высыхания и затвердевания бетона. Однако, несмотря на то, что они обычно считаются менее надежными, бетонный анкер для тяжелых условий эксплуатации все же может выдерживать нагрузки, превышающие 200 фунтов (90,7 кг).

Если вам нужна еще большая прочность, перед установкой анкера в направляющее отверстие можно нанести двухкомпонентный акриловый анкерный клей. Это увеличивает прочность за счет сцепления с анкером, что аналогично установке его во влажный бетон. Клей поставляется в тюбике и очень похож на работу с герметиком или клеем.

Анкеры для бетона, устанавливаемые после монтажа, обычно используются в тех случаях, когда требуется меньшая прочность, как в большинстве проектов «сделай сам». Например, если вам нужно прикрепить телевизор к цементной стене, можно использовать анкерные болты.

Практически любой объект можно закрепить на бетонной плите с помощью анкера, установленного на столбе.

Они бывают разных размеров, прочности и дизайна. Выберите правильный вариант для проекта, над которым вы работаете.

Поскольку анкеры для бетона, установленные после установки, используются после того, как бетон высохнет и затвердеет, вам необходимо просверлить направляющее отверстие. Пригодятся хороший перфоратор и новые ноты.

Совет: Не сверлите слишком большое или слишком маленькое направляющее отверстие. Если он слишком большой, якорь не будет плотно прилегать и его можно будет легко вытащить. Слишком маленький, и вам будет трудно вдавить анкер, не повредив бетон. Бетон не поддается, он только трескается.

Размер анкера для бетона

Анкеры бывают различной толщины и длины.

Более длинные и толстые бетонные анкеры лучше подходят для более тяжелых весов. Стальные балки, конструкционные материалы и тяжелое оборудование используют гораздо более толстые и длинные анкеры, чем если бы вы вешали картину.

Меньшие анкеры предназначены для крепления небольших или легких предметов. Такие вещи, как картина, телевизор, мебель, каминная полка, изголовье кровати, светильник и т. д.

Размер якоря сильно влияет на силу, которую он может выдержать и выдержать, не сломавшись.

Металлический анкер для бетона

При выборе лучшего анкера для бетона для вашего проекта необходимо учитывать металл, из которого он изготовлен. Это во многом зависит от того, где вы будете устанавливать анкер.

Большинство анкеров для бетона изготавливаются из нержавеющей стали или цинка. Нержавеющая сталь, как правило, лучше подходит для использования на открытом воздухе или во влажной среде, поскольку она не ржавеет. Цинковые анкеры лучше подходят для закрытых или сухих помещений, потому что ржавчина не является проблемой.

Преимуществом использования цинковых анкеров по сравнению с анкерами из нержавеющей стали является цена. Цинк вдвое дешевле.

Анкеры для монолитного бетона

Анкеры для монолитного бетона являются одними из самых прочных и надежных конструкций на рынке. Они вставляются непосредственно во влажный бетон до того, как он затвердеет. Это обеспечивает постоянное встраивание анкера в бетонную плиту, что обеспечивает гораздо более плотное соединение.

Эти анкеры обычно используются для структурных применений, таких как крепление стен к бетонному фундаменту или крепление больших балок или тяжелых предметов.

Залитые на месте анкеры могут выдерживать большое давление без растрескивания бетона. При правильном использовании этих анкеров существует небольшой риск крошения или растрескивания бетона вокруг анкера. Также отсутствует риск повреждения бетона при сверлении или установке анкера, поскольку пилотное отверстие не требуется. Это делает их одним из лучших вариантов для крепления тяжелых грузов к бетонной поверхности.

Литые анкеры, как правило, не используются в проектах «сделай сам», так как они предполагают формирование и заливку бетонной плиты.

J-образный болт

Самый распространенный тип бетонных анкеров, который мы используем при строительстве новых домов здесь, в Нью-Джерси, называется J-образный болт. Причина, по которой они называются J-образными болтами, заключается в том, что они имеют форму буквы J.

Один конец болта имеет J-образный изгиб, а другой конец имеет резьбу. Конец J помещается во влажный бетон, а конец с резьбой торчит вверх. Когда бетон высохнет, поверх бетона можно положить дерево или какой-либо другой материал с торчащим из него болтом. Затем с помощью шайбы и гайки материал крепится к бетону. Обычно так мы привязываем каркас дома к фундаменту.

Подъемные вставки

Подъемные вставки облегчают перемещение и транспортировку тяжелых бетонных плит.

Вставки, как правило, состоят из металлического штифта, прикрепленного к круглой проушине, залитой в бетон. Затем люверсы прикрепляются к проволоке или цепи и поднимаются тяжелой машиной, такой как кран или экскаватор. Вы также можете использовать эти проушины с небольшими бетонными плитами, чтобы поднять их вручную или с помощью небольших машин, таких как Bobcat.

Подъемные вставки используются для транспортировки и установки тяжелых бетонных плит. Они не используются в качестве структурного анкера, но по-прежнему считаются формой бетонного анкера. Как только бетон перемещается и устанавливается на место, вставка обычно остается на месте. Однако при необходимости вставку можно удалить.

Анкерные швеллеры

Анкерные швеллеры представляют собой прокатные стальные швеллеры, устанавливаемые непосредственно во влажный бетон, которые функционируют как направляющая для ваших болтов. Они позволяют удалять и добавлять новые болты в канал по мере необходимости. Это работает следующим образом: канал прикрепляется к бетону, а болт к каналу. Болты фактически не соприкасаются с бетоном. Благодаря продуманной конструкции болты можно перемещать по каналу и регулировать по мере необходимости.

Они плотно прилегают к поверхности бетонной плиты, что делает их идеальными для пешеходных дорожек.

Анкерные каналы универсальны, так как вы можете отрегулировать расположение болтов или удалить их по своему усмотрению.

Шпильки с головкой

Шпильки с головкой используются в основном для приварки металла к бетону.

Их называют шпильками с головками, потому что они имеют толстые стальные головки, прикрепленные к круглой шпильке. Они выглядят как болт без резьбы. Обычно они используются для крепления металлических листов или балок к бетонной поверхности. Одна часть шпильки втыкается в бетон, а другая выступает наружу. Часть, выступающая из бетона, затем приваривается к металлу.

Такой анкер для бетона не нужен домовладельцу. Обычно они используются в коммерческом строительстве сварщиками.

Резьбовые втулки

Резьбовые втулки могут быть предварительно залиты во влажный бетон. Они позволяют использовать болты для крепления объектов к бетонной поверхности без необходимости сверления направляющего отверстия. По сути, втулка действует как направляющее отверстие.

Резьбовые втулки отлично подходят для крепления любых предметов к бетонной плите. Они очень прочные и имеют точный размер болта, который вы используете, поэтому вам не нужно беспокоиться о сверлении направляющего отверстия правильного размера. Вам также не нужно беспокоиться о повреждении бетона при сверлении, поскольку втулки устанавливаются, пока бетон еще влажный. И не о пыли беспокоиться.

Верх резьбовой втулки устанавливается заподлицо с бетонной поверхностью. Это означает, что материал может располагаться заподлицо с верхней частью бетона, и втулка не мешает. Они также не представляют опасности споткнуться.

Анкеры для бетона с последующей установкой

Анкеры для бетона с последующей установкой устанавливаются в затвердевший бетон с помощью дрели. Если вам нужно что-то прикрепить к затвердевшему бетону, единственным вариантом является анкер, установленный на столбе. Они немного менее долговечны и, как правило, не такие прочные, как монолитные бетонные анкеры, но все же очень прочные.

Типы анкеров для бетона, устанавливаемые после установки, устанавливаются с использованием просверленного пилотного отверстия. Это означает, что вам также понадобится хорошая дрель и сверло по камню. Я рекомендую использовать перфоратор. Они намного лучше сверлят бетон, чем традиционная дрель, которая только вращается.

Анкеры, устанавливаемые после установки, являются наиболее распространенным типом, используемым домовладельцами для проектов «сделай сам», поскольку они в основном используются после завершения строительства.

Некоторые анкеры, устанавливаемые на столбах, могут использоваться для структурных применений, однако обычно они также включают использование двухкомпонентного эпоксидного наполнителя, который связывает анкер с бетоном. Они продаются в тюбиках, похожих на герметик, и впрыскиваются в отверстие перед установкой анкера. По сути, они создают такую же прочную связь, как если бы вы установили анкер в мокрый бетон.

Большинство бетонных анкеров, устанавливаемых на столбах, используются для подвешивания простых предметов, таких как телевизор или картина, к бетонной стене, и их можно найти в любом магазине товаров для дома.

Анкер для лаг

Анкеры для лаг очень похожи на резьбовые втулки. Экран представляет собой просто резьбовую втулку, которую вы устанавливаете в пилотное отверстие вместо мокрого бетона. Сначала сверлится пилотное отверстие, а затем забивается щит.

После того, как щит забит молотком, в него ввинчивается шуруп, который крепит материал к бетону.

Анкеры для защитных экранов являются одним из самых популярных и универсальных типов анкеров для бетона, устанавливаемых после монтажа. Они плотно удерживают материал на бетоне до тех пор, пока щит держится на месте. Однако, поскольку болт не касается бетона, все давление приходится на экран. Но они очень безопасны. Защитные щитки предназначены для расширения, когда вы ввинчиваете винт в щиток, который оказался очень плотным. Когда вы вставляете в щит стягивающий винт, дно щита раскалывается и расширяется, увеличивая свой диаметр и закрепляя его в бетоне металлическим оребрением. Благодаря своей способности расширяться и захватывать окружающий бетон, лаг-щиты могут выдерживать большой вес и выдерживать высокое давление.

Поскольку щит вбит в бетон, он плотно прилегает к поверхности бетона.

Наконечники:

Благодаря своему мягкому металлическому клину анкерные болты для защитных экранов хорошо работают там, где трюм может подвергаться вибрации.
При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия очень важен. Щит будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен молотом.

Клиновой анкер

Клиновые анкеры просты в установке и очень надежны.

Эти анкеры выглядят как стандартный болт с рифленым концом и небольшим металлическим щитком на нем. При установке клинового анкера в бетон используйте молоток или молоток, чтобы вдавить рифленый конец анкера в отверстие. После того, как анкер забит на место, используйте гайку, чтобы закрепить что-нибудь на бетоне.

Когда вы затягиваете гайку на клиновом анкере, рифленый конец анкера поднимается, заставляя расширяться небольшой металлический экран на болте, который плотно сжимает бетон.

После того, как анкер установлен и затянут, его нельзя снять, не разрушив бетон. Однако, поскольку этот анкер очень трудно удалить, не повредив бетон, он очень прочен и прочен.

Наконечники:

Отверстия, просверленные в бетоне для клинового анкера, должны быть равны диаметру анкера. Слишком большой и слишком маленький оба плохи.

Клиновые анкеры

предназначены для сплошного бетона и не должны использоваться в кирпиче, блоках, строительном растворе или камне.

Вставной анкер

Вставной анкер состоит из двух частей: болта и втулки.

Верхняя половина рукава гладкая, а нижняя – шероховатая с небольшими прорезями. Эта шероховатая часть позволяет втулке расширяться после того, как вы опускаете ее в бетон, подобно тому, как работают клиновые, щитовые и резьбовые анкеры. Расширяющее давление помогает удерживать якорь в безопасности.

После установки втулки в бетон вбивается штифт. Штифт обеспечивает давление и помогает удерживать муфту в бетоне.

Чтобы высвободить штифт из втулки, вам понадобится установочный инструмент. Установочный инструмент представляет собой металлический стержень, который вставляется в гильзу после ее установки на место. После того, как вы вставите установочный инструмент, ударьте по нему молотком, чтобы высвободить штифт.

Вставные анкеры мне не нравятся. Поскольку они съемные, они не обеспечивают такой же уровень прочности и долговечности, как другие типы анкеров.

Втулочный анкер

Втулочный анкер представляет собой комбинацию клина и анкерного щита.

Втулочные анкеры имеют длинную металлическую втулку и болт с рифленым или клиновидным концом. Втулка имеет несколько прорезей и поперечных разрезов, которые позволяют втулке расширяться при затягивании болта.

Установка анкерной втулки проста. Оставьте втулку, гайку и шайбу на болте и забейте анкер в бетон клином снизу. Не забудьте оставить достаточно анкера открытым, чтобы закрепить объект, который вы собираетесь прикрепить к бетону. Если вы забьете втулку слишком глубоко, у вас не будет достаточно места, чтобы закрепить объект болтами. Когда вы затягиваете гайку, втулка расширяется, фиксируя объект.

Втулочные анкеры очень популярны, потому что их легко установить и они очень хорошо держатся. Мне нравится любой тип бетонного анкера, который расширяется относительно бетона, потому что это давление создает гораздо более сильную фиксацию.

Анкер с приводным штифтом молотка

Анкер с приводным штифтом молотка является постоянным. Вы не можете удалить их после установки.

Они короче, чем другие типы анкеров для бетона, и у них нет резьбы, поэтому вы не сможете снять закрепляемый объект после установки анкера. Поэтому убедитесь, что все правильно, прежде чем забивать якорь.

Анкеры с приводным штифтом имеют втулку, прикрепленную к более длинному штифту. Втулка имеет конец с прорезью, который расширяется, когда вы вставляете штифт на место.

Чтобы установить один из этих анкеров, просверлите направляющее отверстие, а затем с помощью молотка или молотка забейте штифт на место. После того, как вы вбили булавку, установите объект, который вы закрепляете, на место.

Всегда используйте эти анкеры непосредственно на материалах, которые вы пытаетесь закрепить.

Как установить бетонный анкер на столбе

Установка бетонного анкера постустановочного типа выполняется быстро и легко, если у вас есть правильное сверло и сверло. Однако, если у вас слабое сверло и/или плохая коронка, просверлить пилотное отверстие может быть очень сложно. Обычно анкер можно установить за 5-10 минут. Самое сложное — это их раскладывать. Перед сверлением убедитесь, что положение каждого анкера правильное, потому что небольшая регулировка невозможна. Бетон не является прощающим материалом для работы.

Используйте немного воды, сжатого воздуха или воздуходувки для удаления бетонной пыли во время сверления и наденьте маску. Бетонная пыль может быть опасна для здоровья.

Перед установкой убедитесь, что у вас есть подходящий тип анкера для бетона. И дважды проверьте свой бит. Если пилот слишком мал, ваш якорь не подойдет. А если он слишком большой, якорь будет слабым и может легко вырваться.

Убедитесь, что вы знаете, насколько глубоким должно быть направляющее отверстие. Слишком глубоко и слишком мелко одинаково плохо. Особенно, если в вашем типе анкера используется втулка.

Инструменты, которые вам понадобятся

Перед установкой анкеров для бетона вам понадобится несколько инструментов:

Для забивания анкера может понадобиться киянка или молоток.
Анкер бетонный.
Рекомендуется перфоратор, но вы можете использовать любую достаточно мощную дрель.
Бит для каменной кладки правильного размера. Убедитесь, что это не только правильная толщина, но и длина.
Гаечный ключ с открытым зевом может пригодиться для болтовых анкеров
Пылесос, сжатый воздух, вода или щетка для очистки отверстия и удаления бетонной пыли.
Маска — хорошая идея, когда вы сверлите бетон.
Инструмент для установки вставных анкеров.
Рулетка и карандаш для разметки отверстий.

Установка бетонного анкера шаг за шагом

Когда у вас есть все необходимые инструменты и отмечены отверстия, можно приступить к сверлению направляющего отверстия.

Пилотное сверление

Убедитесь, что у вас есть сверло нужной толщины и глубины. Подготовьте все свои инструменты.
Отметьте отверстия карандашом.
Отметьте сверло перед сверлением, чтобы убедиться, что глубина точна. Я использую кусок скотча или маркер, но вы также можете сделать это на глаз.
Очистить поверхность и начать бурение. Просверлите отверстие на ½ дюйма (1,3 см) и 1 дюйм (2,5 см) глубже, чем общая длина анкера.
Очистите отверстие. После того, как вы просверлите отверстие и очистите его от пыли.

Установка анкера

После очистки отверстия установите анкер или втулку. Необходимо использовать молоток или молоток.
Для забивных анкеров используйте инструмент настройки. Если вы не используете якорь, вы можете пропустить этот шаг. Вставьте установочный инструмент в анкер и используйте молоток, чтобы высвободить штифт из резьбовой втулки. Молотком, пока он не станет на место.
Навинтите винт, болт или гайку на анкер для бетона.
Прикрепите свои материалы. Как только ваш анкер будет закреплен, вы можете использовать его, чтобы прикрепить к бетону все, что захотите.
Потяните анкер или материал, чтобы проверить его прочность. Если вы установили его правильно, он не должен двигаться.

Резюме: Типы анкеров для бетона и способы их использования

Анкеры для бетона позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., включая бетон.

Если у вас есть какие-либо вопросы или комментарии по поводу анкеров для бетона, пишите в любое время по электронной почте.

Крепеж для бетона: 7 типов и способы их использования

Крепление к бетону может показаться пугающим, но с правильными инструментами и правильными крепежными элементами это на самом деле несложная работа. Все крепежные детали для бетона требуют предварительного сверления, поэтому перед началом проекта приобретите перфоратор, набор бит по камню и подходящее защитное снаряжение (подробнее об этом ниже).

Выбор подходящего крепежа зависит от веса, который вы крепите, типа бетона, к которому вы крепите (пористый или твердый), и скорости, с которой вы завершили работу.

Хотя этот пластиковый анкер может быть похож на пластиковый анкер для гипсокартона, этот тип работает по-другому и лучше подходит для бетона. Вместо того, чтобы проходить через гипсокартонную плиту, а затем расширяться с обратной стороны, он фактически расширяется в отверстии. Анкеры Poly-set отлично подходят для бетонных блоков, таких как дома во Флориде.

Подобно клиновому анкеру, анкер с молотком представляет собой металлическое устройство, которое вставляется в предварительно просверленное отверстие и забивается молотком. Отличие состоит в том, что болт на наборе с молотком не имеет резьбы. Анкеры с набором молотков также известны как анкеры для гвоздей. Их главным преимуществом является скорость и простота использования, и они лучше всего подходят для твердого бетона. Не используйте их в растворе.

Почему конструкции не падают и не разваливаются? Узнайте все о материалах, скрепляющих строительные материалы, в онлайн-курсе MT Copeland «Крепеж и клеи». Курс, проводимый профессиональным строителем Джорданом Смитом, охватывает самые разные темы: от гвоздей и шурупов до клеев и эпоксидных смол.

Анкер-гильза имеет те же функции, что и многокомпонентный анкер, в том смысле, что он расширяется в предварительно просверленном отверстии и прижимается к бетону. В гильзовой конструкции болт и анкер представляют собой одно устройство, и вы просто затягиваете его в отверстие. Анкеры-втулки могут выдерживать больший вес, чем анкеры с многослойным соединением, а также могут использоваться в кирпиче и/или пористом бетоне.

Втулочные анкеры также выпускаются в версии для тяжелых условий эксплуатации с шестигранной головкой болта, которая похожа на клиновые анкеры.

Шурупы по бетону имеют зазубренную режущую резьбу, которая начинается с малого на кончике, а затем становится все больше и больше по направлению к головке. На самом деле он врезается в бетон, и резьба попадает в предварительно нарезанные канавки, которые прорезает конец наконечника. Преимущество шурупов по бетону перед другими креплениями для бетона заключается в том, что они съемные. Они не очень подходят для раствора — придерживайтесь твердого бетона.

Шурупы по бетону, подобные показанным здесь продуктам Tapcon, поставляются с разными головками. Джордан рекомендует винты с головкой под болт, а не крестообразную головку, потому что они с меньшей вероятностью сорвутся. Различные размеры хвостовика могут выдерживать разный вес; проверьте упаковку на предмет веса.

Закрепление в бетоне может показаться пугающим, но с правильными инструментами и правильными крепежными элементами это на самом деле несложная работа. Все крепежные детали для бетона требуют предварительного сверления, поэтому перед началом проекта приобретите перфоратор, набор бит по камню и подходящее защитное снаряжение (подробнее об этом ниже).

3 профессиональных совета по креплению к бетону от профессионального строителя Джордана Смита

Правильный размер отверстия имеет решающее значение при предварительном сверлении. Убедитесь, что вы просверлили от одной четверти до половины дюйма дальше, чем длина вашей застежки. Если вы не просверлите предварительно достаточно глубоко, вы получите крепеж, который не будет вровень с поверхностью, которую вы крепите, потому что он входит в отверстие снизу.
Всегда пылесосьте бетонную пыль из предварительно просверленного отверстия, чтобы убедиться, что анкер полностью входит в отверстие и не упирается в мусор. В некоторых перфораторах эта функция встроена; если у вас нет, вы можете использовать магазинный пылесос. При этом будьте осторожны, чтобы не вдохнуть бетонную пыль. Никогда не пытайтесь выдувать бетонную пыль, дуя в отверстие — пыль попадет вам в лицо и в нос.
Всегда надевайте соответствующие средства индивидуальной защиты при работе с креплениями для бетона. Берегите глаза от рикошетирующих застежек; берегите уши от шума гвоздезабивного пистолета; защитите руки и даже колени от напряжения и грубых материалов.

Как правильно выбрать крепеж для бетона

Выбор правильного крепежа зависит от веса, к которому вы крепите, типа бетона, в который вы крепите (пористый или твердый), и скорости, с которой вы закончили чтобы завершить работу.

Легкие крепежные детали

Многокомпонентные анкеры

Установка многослойного анкера

Предварительно просверлите отверстие в бетоне.
Вставьте пластиковый анкер в предварительно просверленное отверстие.
Вкрутите в него болт — при этом анкер расширится в отверстии и прижмется к бетону.

Анкер с молотком

Подобно клиновому анкеру, анкер с молотком представляет собой металлическое устройство, которое вставляется в предварительно просверленное отверстие и забивается молотком. Отличие состоит в том, что болт на молотковом наборе не имеет резьбы. Анкеры с набором молотков также известны как анкеры для гвоздей. Их главным преимуществом является скорость и простота использования, и они лучше всего подходят для твердого бетона. Не используйте их в растворе.

Как установить анкер с молотком

Предварительно просверлите отверстие в бетоне.
Пропылесосьте бетонную пыль из отверстия. Будьте осторожны, чтобы не вдохнуть бетонную пыль.
Установите крепеж в отверстие и забейте штифт.

Крепеж для средних нагрузок

Анкер-втулка

Анкер-втулка выполняет те же функции, что и многокомпонентный анкер, в том смысле, что он расширяется в предварительно просверленном отверстии и прижимается к бетону. В гильзовой конструкции болт и анкер представляют собой одно устройство, и вы просто затягиваете его в отверстие. Анкеры-втулки могут выдерживать больший вес, чем анкеры с многослойным соединением, а также могут использоваться в кирпиче и/или пористом бетоне.

Как установить анкерную втулку

Предварительно просверлите отверстие в бетоне.
Установите анкерную втулку в предварительно просверленное отверстие.
Затяните плоской отверткой до упора.

Шурупы по бетону

Шурупы по бетону имеют зазубренную режущую резьбу, которая начинается с малого на кончике, а затем становится все больше и больше к головке. На самом деле он врезается в бетон, и резьба попадает в предварительно нарезанные канавки, которые прорезает конец наконечника. Преимущество шурупов по бетону перед другими креплениями для бетона заключается в том, что они съемные. Они не очень подходят для раствора — придерживайтесь твердого бетона.

Как установить шуруп по бетону

Предварительно просверлите отверстие той же ширины, что и стержень шурупа.
Затяните в отверстие с помощью отвертки.

Для более тяжелых проектов можно соединить шуруп по бетону с химическим клеем, например эпоксидной смолой

«По мере того, как ваши крепежи становятся все больше и больше, часто вы будете использовать больше клеевых креплений, а не просто механических, потому что бетон не похож на дерево. В нем нет волокон. Вы не размещаете свои нити между волокнами. Ты просто физически заставляешь этот металл резать бетон, а потом он не может выйти из-за всех этих нитей». –Профессиональный строитель Джордан Смит

Крепежные детали для тяжелых условий эксплуатации

Клиновые анкеры

Клиновые анкеры представляют собой постоянное прочное крепление для бетона. Их можно использовать только в твердом бетоне — не используйте их в кирпиче. Они также постоянны — не пытайтесь их удалить.

Установка клинового анкера

Предварительно просверлите отверстие в бетоне.
Пропылесосьте бетонную пыль из отверстия. Будьте осторожны, чтобы не вдохнуть бетонную пыль.
С гайкой, прикрепленной к концу болта (это защищает резьбовое соединение от вашего молотка), вбейте крепеж в отверстие с помощью молотка.
Затяните верхнюю гайку гаечным ключом, чтобы вытащить шпильку через цангу. Ваша цанга расширяется и плотно вклинивается в отверстие.

Крепеж с пороховым приводом

Хотя он может выглядеть как обычный гвоздь, этот тип крепежа специально разработан для забивания в бетон. Вы будете использовать молоток или пистолет, чтобы забить этот крепеж в бетон. Пистолет Ramset — это, по сути, винтовка 22-го калибра, которая стреляет специальным гвоздем в бетон. Первоклассные драйверы для пистолетов позволяют добиться высокой эффективности, когда вам нужно использовать большое количество этих крепежных элементов в проекте.

Крепеж с пороховым приводом обычно используется для крепления опорных плит к бетонной плите. (Вы не будете использовать это крепление только для возведения рамы на фундаменте — для этого через фундамент также будут проходить анкерные болты, к которым вы сможете прикрутить раму. Но для внутренних стен и реконструкции это хороший вариант.)

MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основу в основах строительства с реальными приложениями. Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загружаемые материалы, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

Рекомендуемый инструктор

Джордан Смит

Джордан Смит является генеральным директором и основателем компании Smith House Company, занимающейся проектированием и строительством в Остине, штат Техас. Он научился строить и сваривать, работая на ферме со своим дедушкой, и после получения степени в области сварки и инженерии материалов, он провел следующие 10 лет, работая в тяжелом строительстве, создавая все, от роботов до кораблей и морских нефтяных вышек, прежде чем перейти к жилое строительство. Проработав пару лет с ведущими строителями отрасли в Остине, Джордан и его жена Вероника самостоятельно основали Smith House Co.

Smith House Co. стремится строить более красивые, функциональные и устойчивые пространства, которые являются самоподдерживающимися и гармонируют с окружающей их природой.
